SIEMENS 6AV6645-0BB01-0AX0

Was ist 6AV6645-0BB01-0AX0 und wo wird es eingesetzt

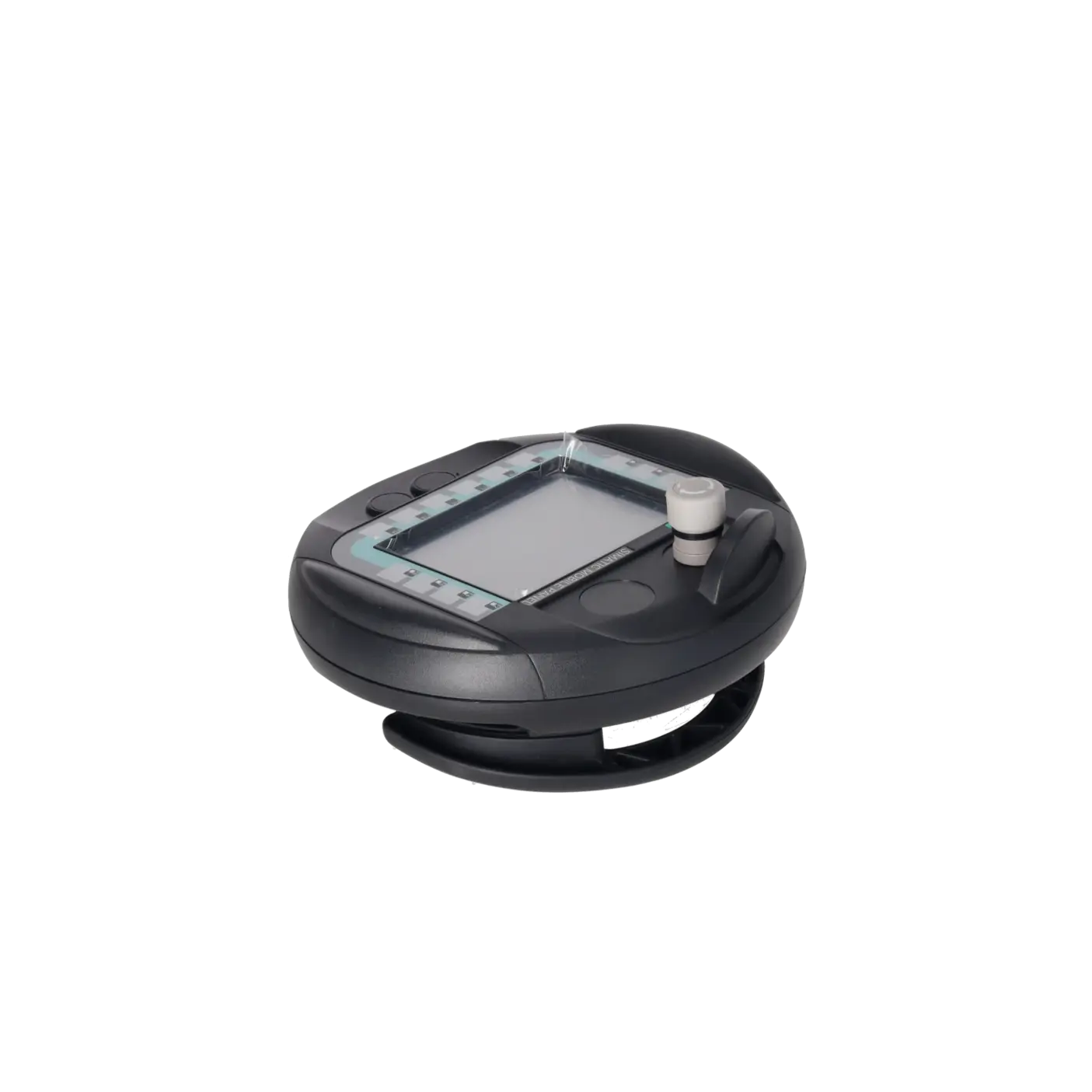

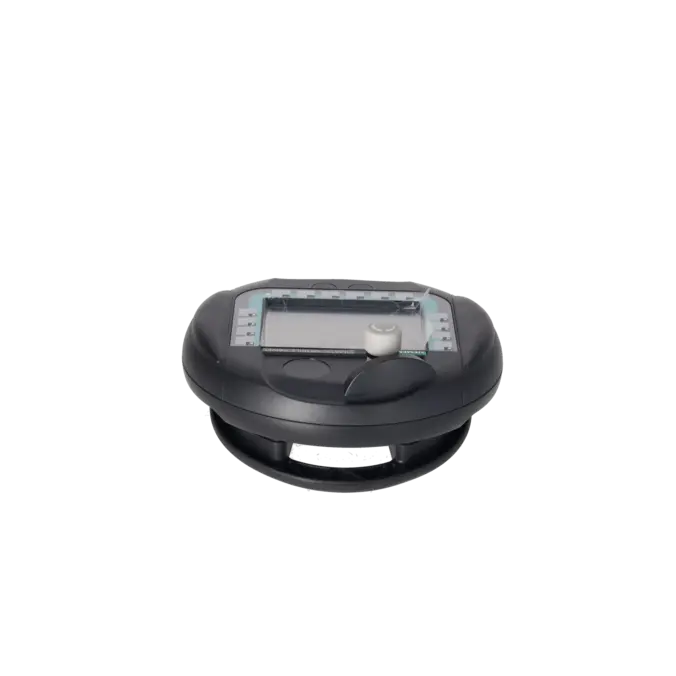

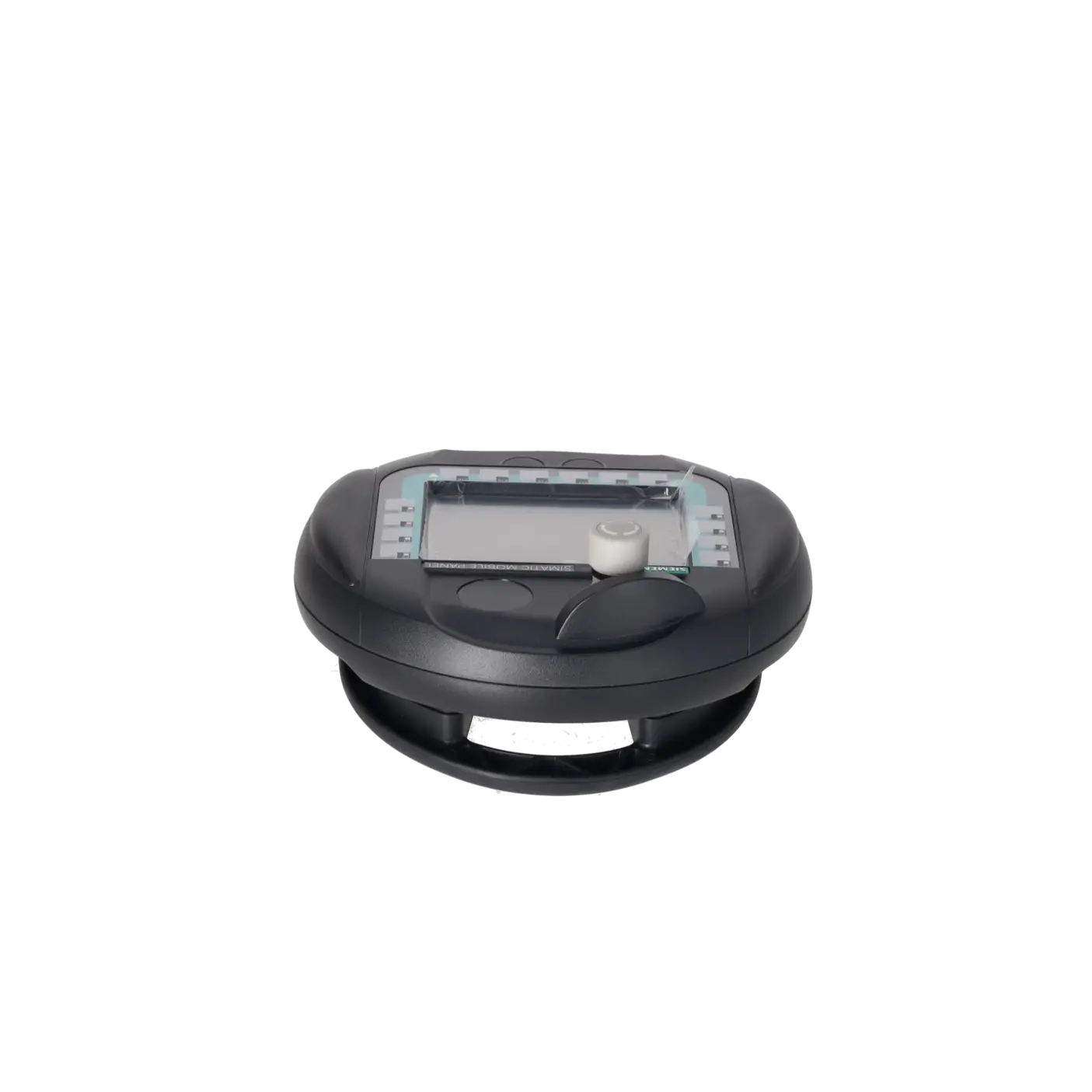

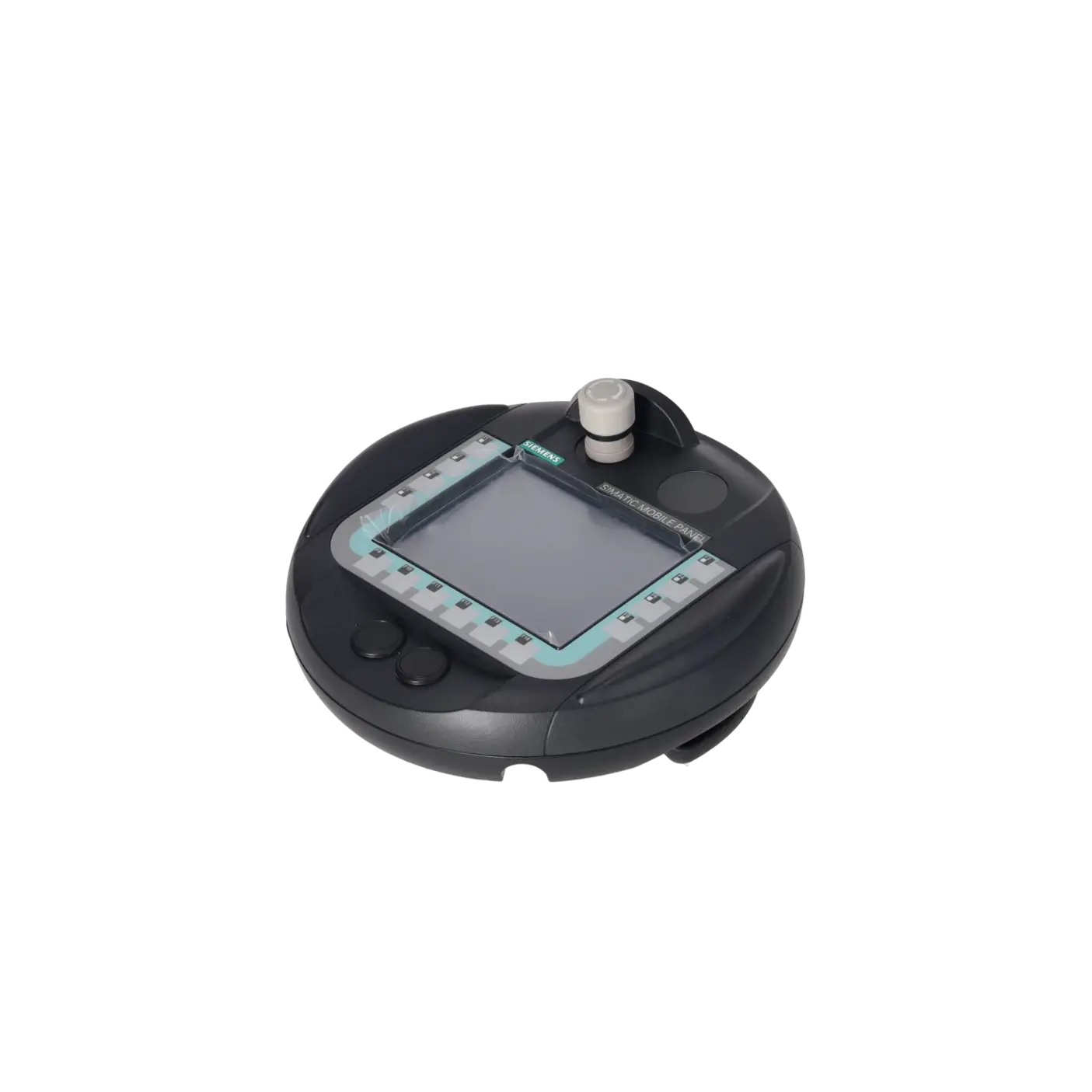

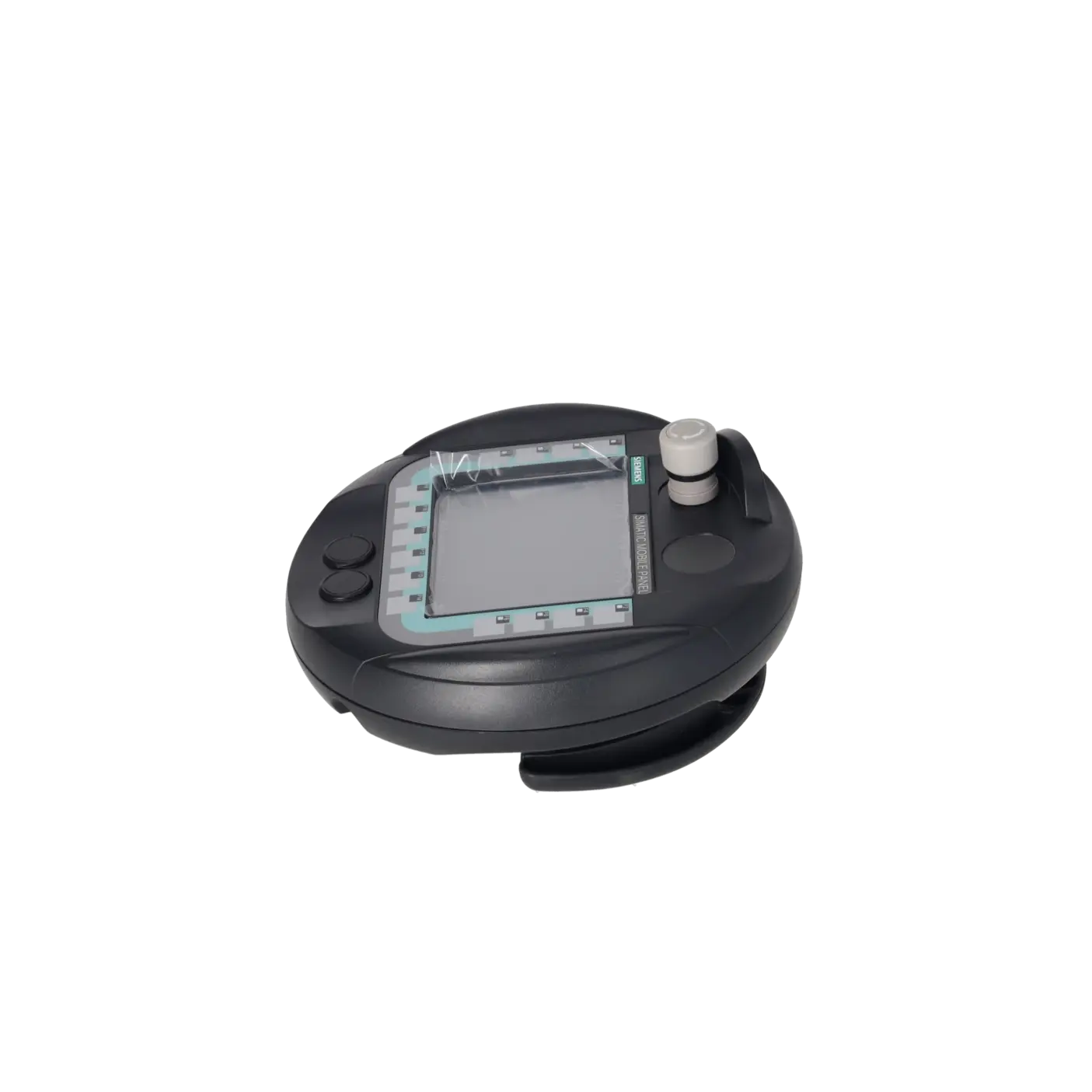

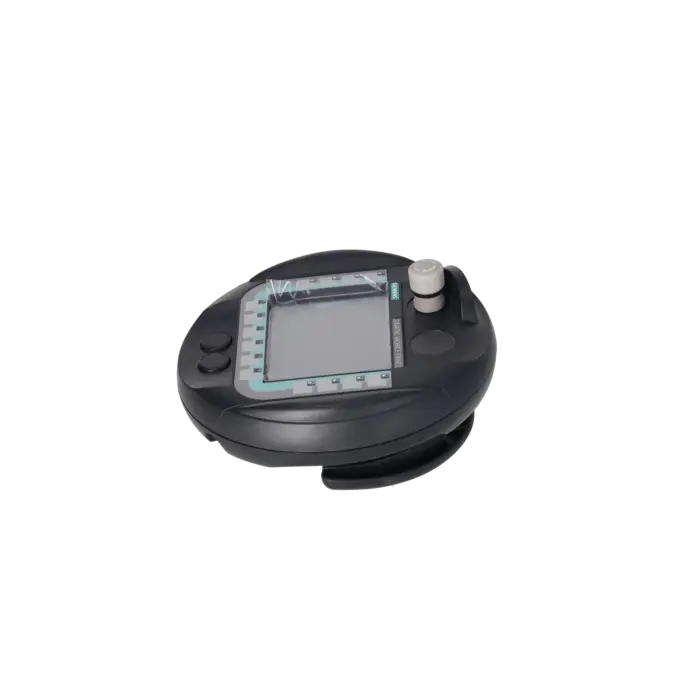

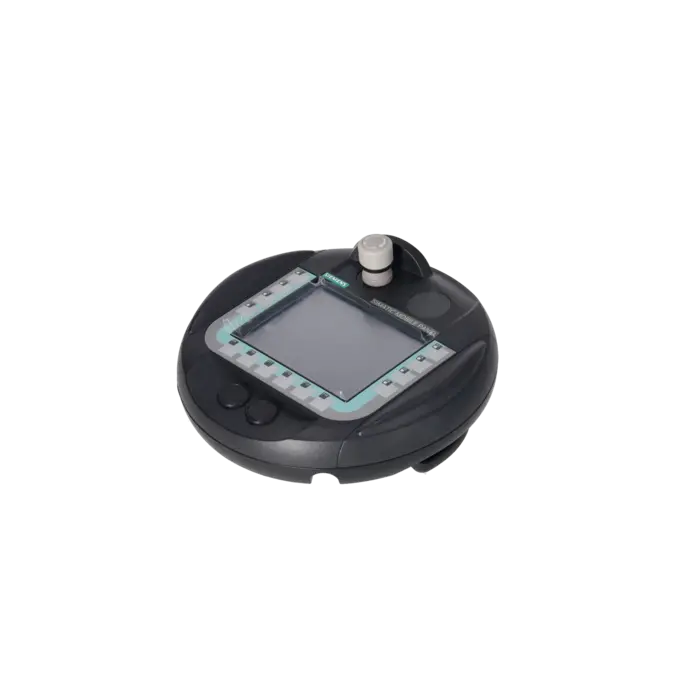

Das SIEMENS 6AV6645-0BB01-0AX0 ist ein SIMATIC Mobile Panel 177 PN für mobile Bedien- und Beobachtungsaufgaben direkt an Maschinen und Anlagen. Das Gerät kombiniert ein 5,7-Zoll-Display mit Tasten- und Touchbedienung sowie integriertem Zustimmtaster und Stop-Taster. Damit eignet es sich besonders für Fertigungsbereiche, in denen Bediener nah an der Maschine arbeiten, Rüstvorgänge begleiten oder Achsen und Funktionen lokal freigeben müssen. Für den Betrieb wird das Panel über eine Anschluss-Box versorgt; für die PN-Variante ist das Zusammenspiel mit Anschluss-Box PN und Connecting Cable PN relevant. Typische Einsatzfelder sind Verpackung, Sondermaschinenbau, Handhabung, Robotik-Zellen und Serviceeinsätze in der Instandhaltung.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Technisch bietet das Mobile Panel 177 PN eine 5,7-Zoll-STN-Farbanzeige mit 320 x 240 Pixeln und 256 Farben. Für die Bedienung stehen 14 Funktionstasten, davon 8 mit LED, zusätzlich numerische, alphanumerische und hexadezimale Eingaben sowie ein analog-resistiver Touchscreen zur Verfügung. Kommunikationsseitig sind 1x Ethernet RJ45 und 1x RS 485 vorhanden; unterstützt werden unter anderem PROFINET IO, TCP/IP und Modbus. Das Gerät läuft mit Windows CE, wird über die Anschluss-Box mit DC versorgt und ist für Sicherheitsfunktionen bis Performance Level d nach ISO 13849-1 ausgelegt. Für den rauen Betrieb sind außerdem eine maximale Fallhöhe von 1,5 m, ein Temperaturbereich von 0 bis 40 °C und eine Hintergrundbeleuchtung mit 50.000 h MTBF wichtig.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für die Beschaffung ist der Status besonders wichtig: Siemens führt 6AV6645-0BB01-0AX0 als Ersatzteil, während auf der EICHLER-Seite zusätzlich Produktstatus EOP: 2021-10-01 ausgewiesen wird. Siemens veröffentlichte die Auslauferklärung für Mobile Panel 177/277 und zugehörige Anschluss-Boxen am 25. April 2016 und empfiehlt für neue Maschinen ausdrücklich die Mobile Panels 2nd Generation als Nachfolgefamilie. Ein 1:1-Einzelartikel wird in den vorliegenden Quellen nicht als direkter Nachfolger dieses MLFB genannt, wohl aber die kompatible Nachfolgeplattform. Wichtig für Modernisierungen: Das Mobile Panel 177 wird ab TIA Portal V16 nicht mehr unterstützt. Zudem ist bei der Weiterverwendung mit Anschluss-Boxen der 2nd Generation nur ein fest verdrahtetes F-System zulässig; PROFIsafe ist mit der 1st Generation nicht realisierbar.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für Instandhaltung und Einkauf sind die EICHLER-Leistungen gerade bei obsoleten HMIs praxisnah: Reparatur, Austausch, Gebraucht und Neu auf Anfrage decken unterschiedliche Beschaffungssituationen ab. Wenn ein Panel ausfällt, ist die Reparatur oft der schnellste Weg, um projektiertes Bestandsequipment weiter zu nutzen; EICHLER nennt dafür 1–3 Tage und beschreibt die Leistung inklusive technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Wenn Stillstandskosten höher sind als die Reparaturzeit, ist der Austauschbestand interessant; für Austausch und Gebraucht waren beim Abruf jeweils 1–3 Tage sowie Bestände ausgewiesen. Das optionale Prüfprotokoll unterstützt Dokumentation, Abnahme und interne Qualitätssicherung. Für Unternehmen verbessert diese Kombination die Funktionsfähigkeit trotz Obsoleszenz und reduziert das Risiko ungeplanter Downtime.

Mit welcher Software lässt sich 6AV6645-0BB01-0AX0 projektieren?

Das Panel ist projektierbar mit WinCC flexible Compact ab Version 2005 sowie mit TIA Portal von V11 bis V14. Wichtig für die Vorauswahl im Einkauf: WinCC Basic wird für dieses Gerät nicht unterstützt, WinCC Comfort, WinCC Advanced und WinCC Professional dagegen schon. Für Unternehmen mit Bestandsmaschinen heißt das: Vor Beschaffung oder Reparatur sollte immer geprüft werden, ob die vorhandene Engineering-Umgebung noch zu diesem Panel passt.

Wird das Mobile Panel 177 PN ab TIA Portal V16 noch unterstützt?

Nein. Siemens nennt das Mobile Panel 177 ausdrücklich als Bediengerät, das ab TIA Portal V16 nicht mehr unterstützt wird. Für laufende Altanlagen ist deshalb meist die Kombination aus kompatibler Altprojektierung und Erhalt des vorhandenen Panels wirtschaftlicher als ein ungeplanter Komplettumbau. Wenn ohnehin eine technische Erneuerung ansteht, sollte die Migration auf eine neuere Mobile-Panel-Plattform eingeplant werden.

Gibt es einen von Siemens genannten Nachfolger für 6AV6645-0BB01-0AX0?

Siemens empfiehlt für neue Maschinen und Anlagen die Mobile Panels 2nd Generation als Nachfolgefamilie. In den vorliegenden Quellen wird jedoch kein einzelner 1:1-Nachfolger mit exakt einem MLFB für dieses Gerät genannt. Für Retrofit- oder Migrationsprojekte ist wichtig, dass ältere Mobile Panel 177 PN-Geräte mit Anschluss-Boxen der 2nd Generation grundsätzlich zusammengeführt werden können, allerdings nur mit klaren Einschränkungen im Sicherheitskonzept.

Welche Anschlussboxen oder Kabel brauche ich für das Mobile Panel 177 PN?

Für die PN-Variante ist das Connecting Cable PN für die Verbindung zur Terminal Box PN vorgesehen. Die Spannungsversorgung läuft über die Anschluss-Box. Für Modernisierungsszenarien ist zusätzlich relevant, dass Siemens die Nutzung von Anschluss-Box kompakt, standard und advanced der Mobile Panels 2nd Generation auch mit dem älteren Mobile Panel 177 PN beschreibt. Das erleichtert die Ersatzteilstrategie, ersetzt aber keine Prüfung der Sicherheitsfunktionen und der Verdrahtung.

Kann ich 6AV6645-0BB01-0AX0 mit einer S7-1200 oder S7-1500 betreiben?

Ja, aber mit Einschränkungen. Siemens nennt für das Panel die Anbindung an S7-1200 und S7-1500 jeweils als möglich, weist jedoch auf Einschränkungen hin. Für die Praxis bedeutet das: Vor Bestellung oder Austausch sollten Kommunikationsweg, Projektstand und Funktionsumfang geprüft werden. Gerade bei älteren HMIs entscheidet oft nicht die reine physische Erreichbarkeit, sondern die Kombination aus Firmware, Projektierung und gewünschter Diagnose- oder Sicherheitsfunktion.

Wann ist Reparatur wirtschaftlicher als Austausch oder Gebrauchtkauf?

Eine Reparatur ist besonders sinnvoll, wenn die bestehende Projektierung erhalten bleiben soll, die Maschine kurzfristig wieder anlaufen muss und das vorhandene Gerät mechanisch oder elektrisch noch sinnvoll instandsetzbar ist. Austausch oder Gebraucht sind stärker beschaffungsorientierte Optionen, wenn die Downtime höher kostet als die Reparaturzeit oder sofort verfügbare Reservegeräte gebraucht werden. EICHLER bietet für dieses Gerät Reparatur, Austausch, Gebraucht und Neu auf Anfrage an; zusätzlich kann ein Prüfprotokoll bestellt werden.
