| Produkttyp-Bezeichnung |

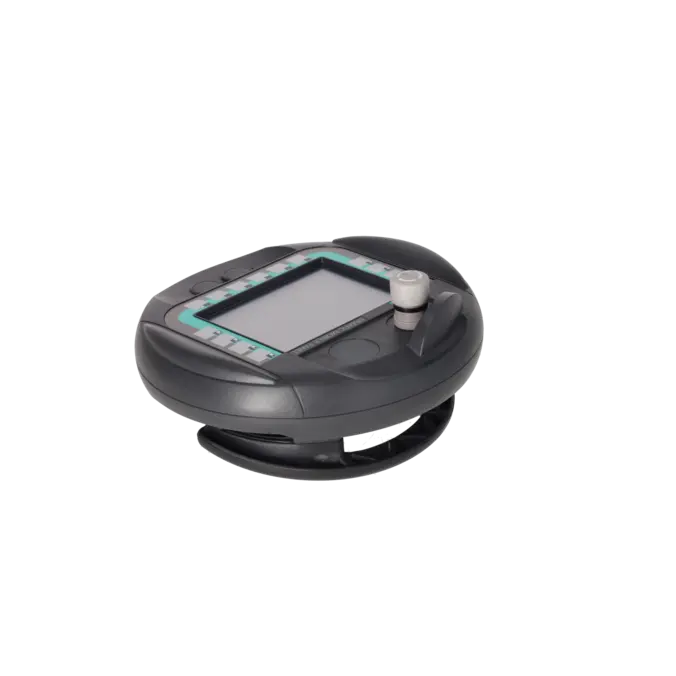

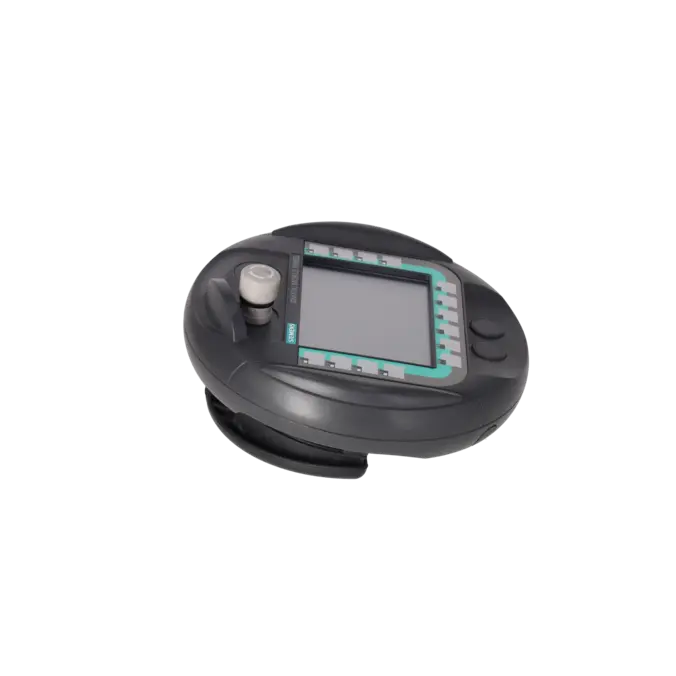

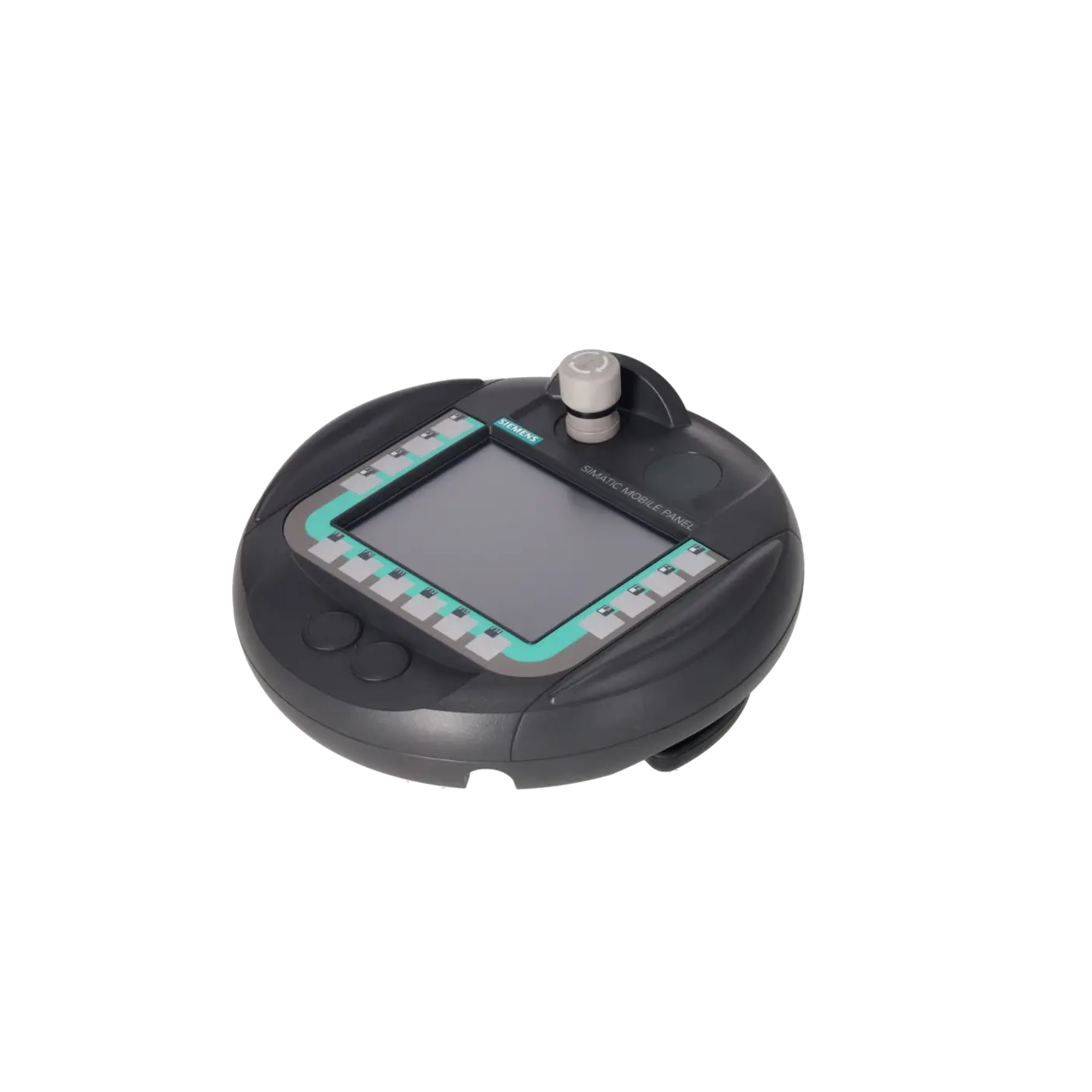

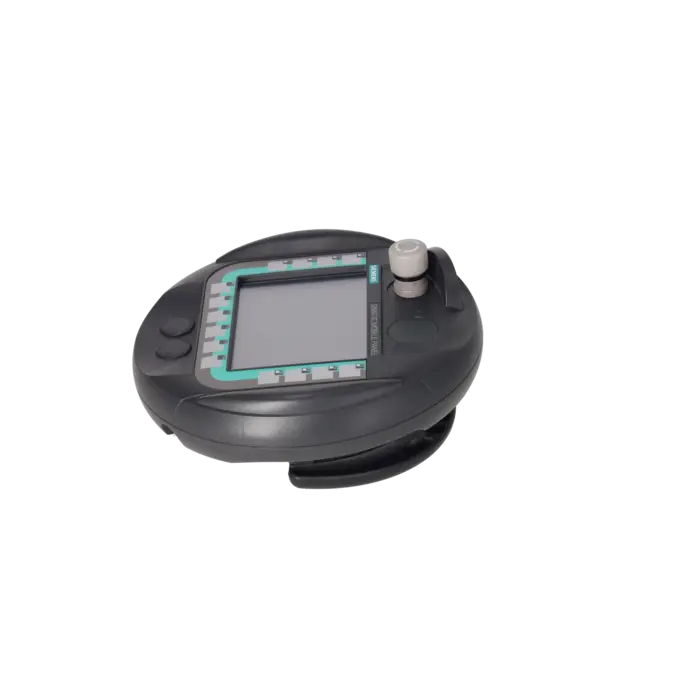

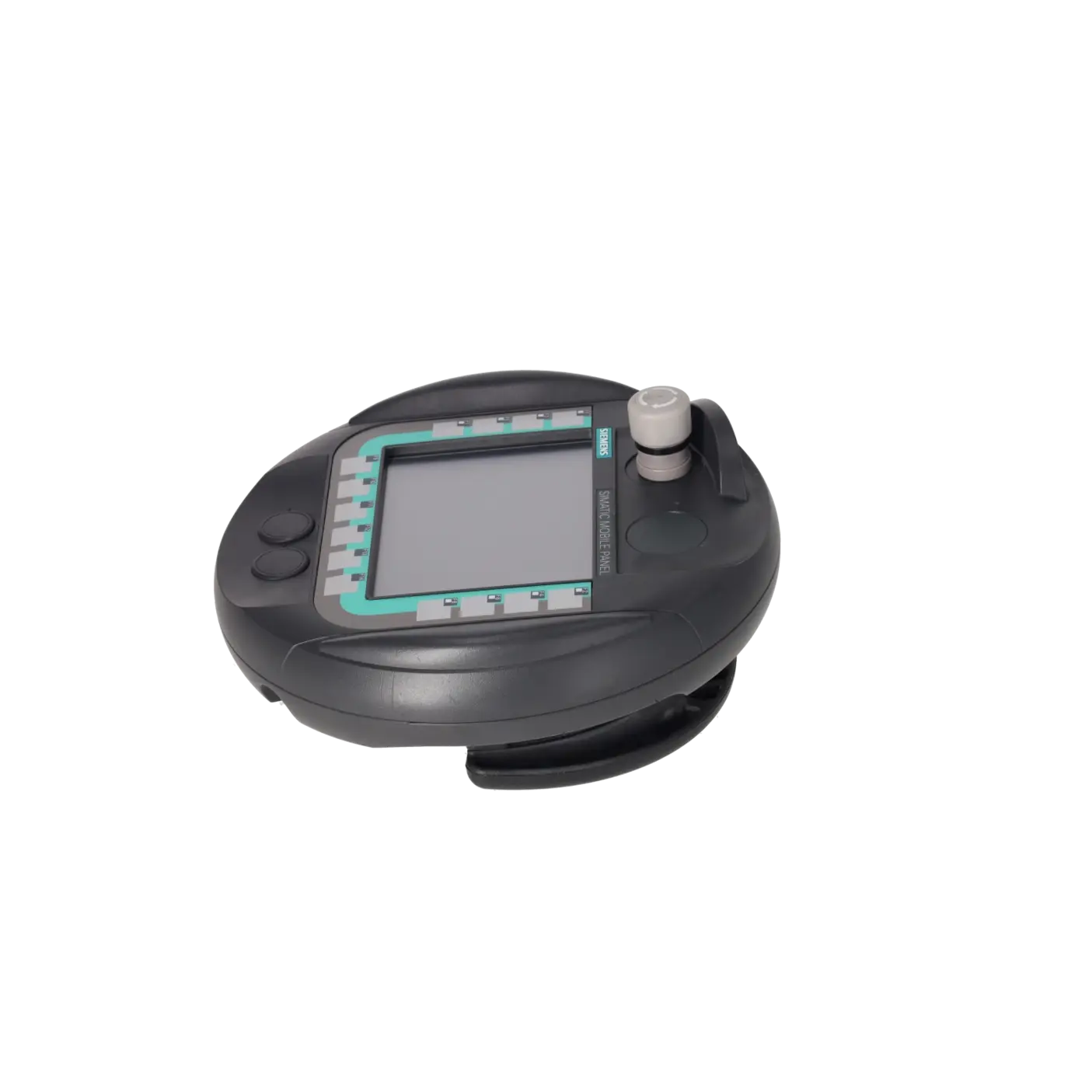

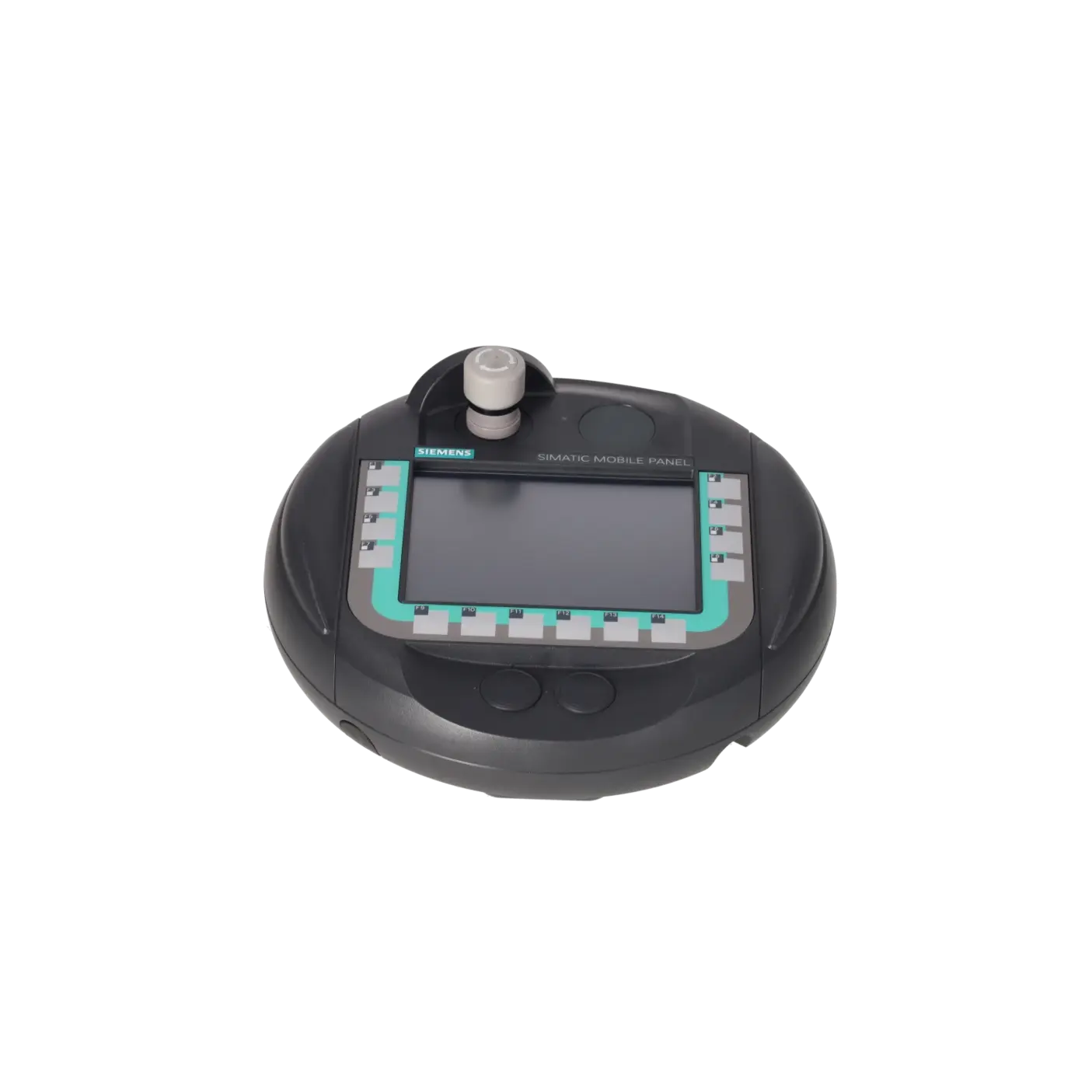

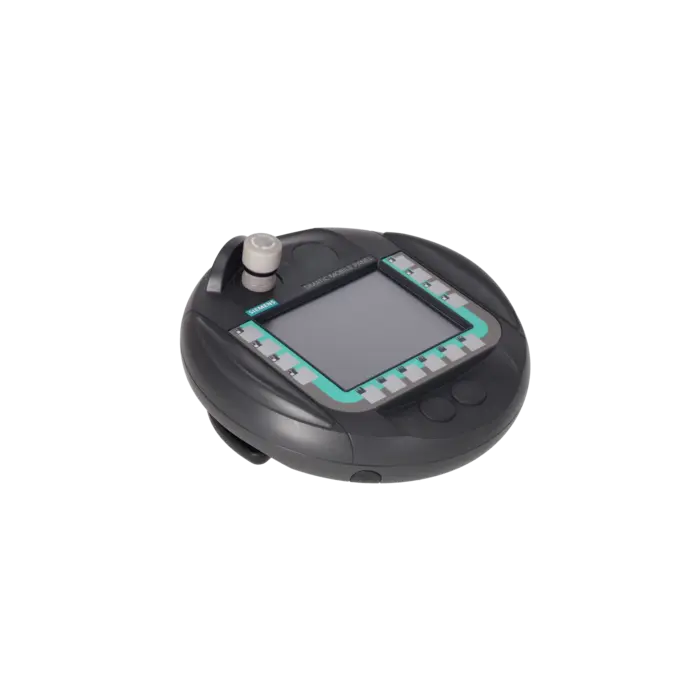

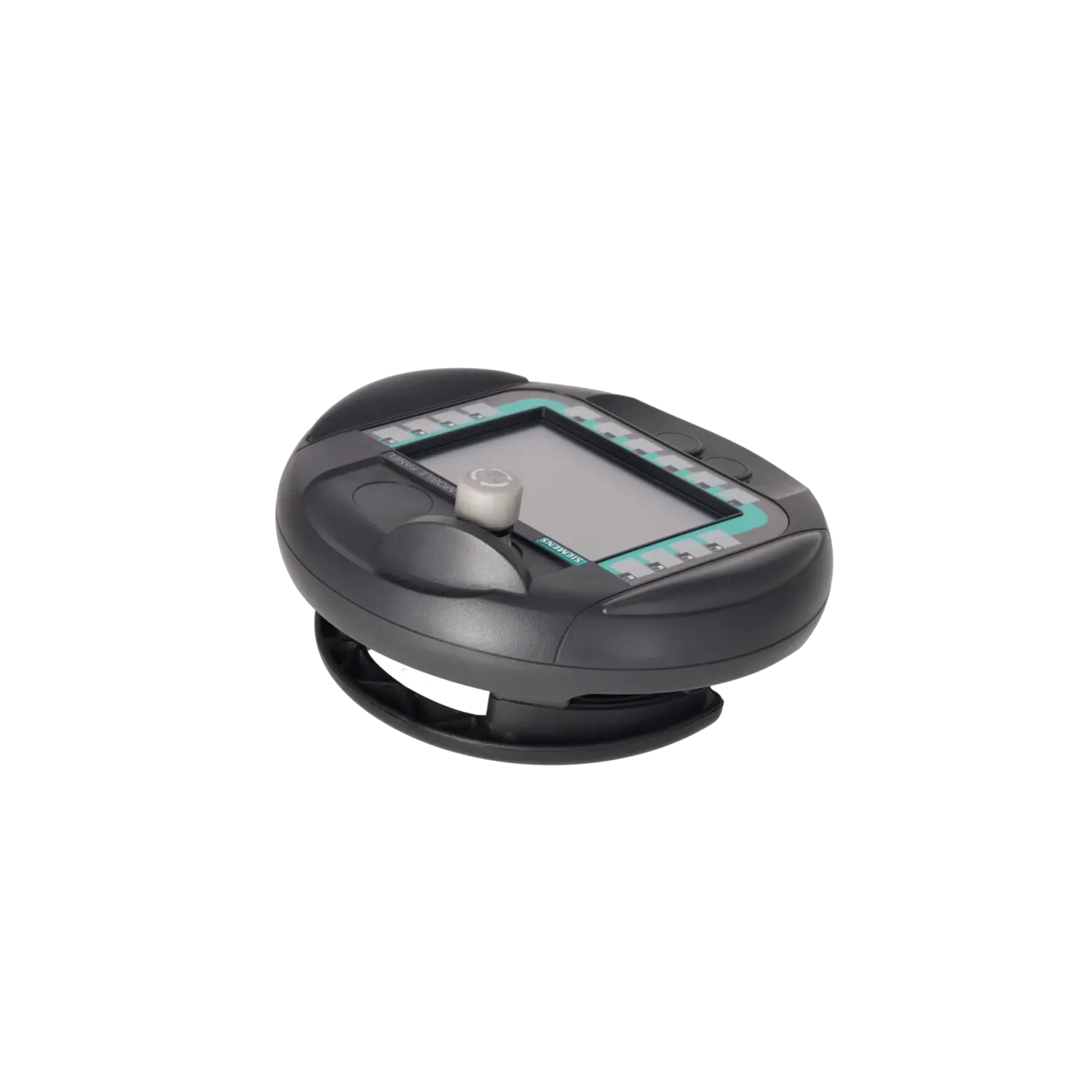

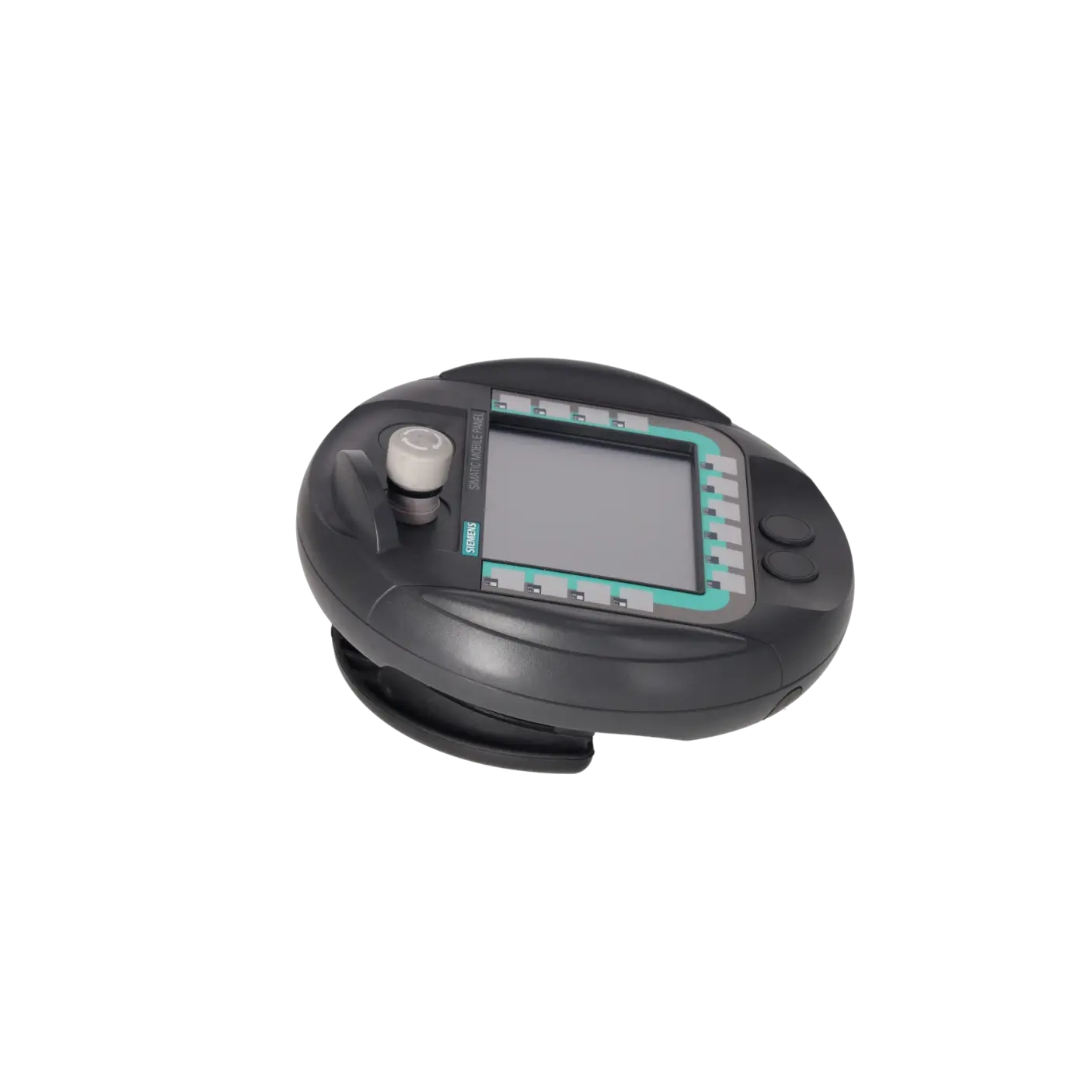

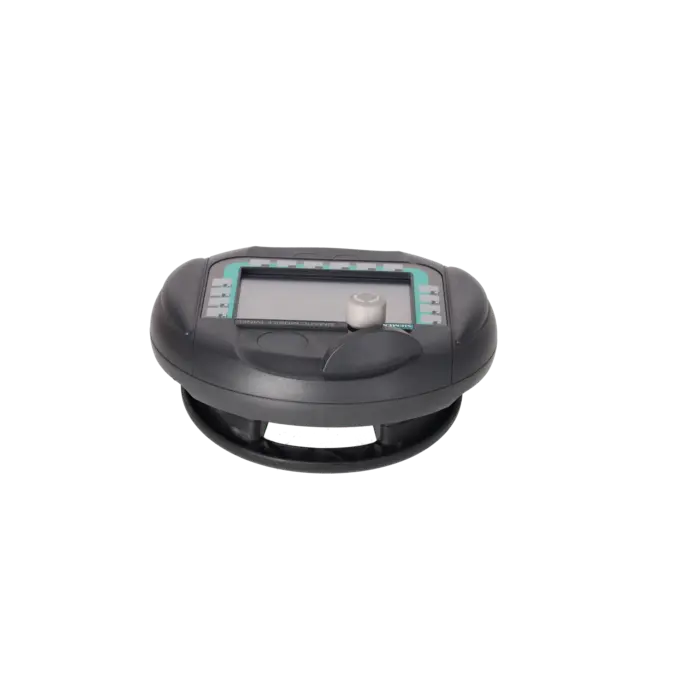

Mobile Panel 177 DP |
| Display |
|
| Ausführung des Displays |
STN |
| Bildschirmdiagonale |
5,7 in |
| Farb-Display |
Ja |
| Anzahl Farben |
256 |
| Auflösung (Pixel) |
|
| ● horizontale Bildauflösung |
320 pixel |
| ● vertikale Bildauflösung |
240 pixel |
| Hintergrundbeleuchtung |
|
| ● MTBF Hintergrundbeleuchtung (bei 25 °C) |
50 000 h |
| ● Hintergrundbeleuchtung dimmbar |
Nein |
| Bedienelemente |
|
| Bedienelemente |
Tasten und Touch |
| Tastatur |
|
| ● Folientastatur |
|
| — frei beschriftbare Folientasten |
Ja |
| ● Funktionstasten |
|
| — Anzahl Funktionstasten |
14 |
| — Anzahl Funktionstasten mit LEDs |
8 |
| ● Tasten mit LED |
Ja; 8 mit LED |
| ● numerische Tastatur |
Ja |
| ● alphanumerische Tastatur |
Ja |
| ● hexadezimale Tastatur |
Ja |
| ● Mehrtastenbedienung |
Ja |
| — Anzahl Mehrtastenbedienung |
2 |
| Touchbedienung |
|
| ● Ausführung als Touch-Screen |
Ja; analog, resistiv |
| spezielle Bedienelemente |
|
| ● Stoptaster |
Ja |
| ● Zustimmtaster |
Ja |
| ● Schlüsselschalter |
Nein |
| ● Leuchtdrucktaster |
Nein |
| ● Handrad |
Nein |
| Versorgungsspannung |
|
| Ausführung der Spannungsversorgung |
über Anschluss-Box |
| Spannungsart der Versorgungsspannung |
DC |
| Prozessor |
|
| Prozessortyp |
RISC 32 bit, 200 MHz |
| Speicher |
|
| Art des Speichers |
Flash / RAM |
| nutzbarer Speicher für Anwenderdaten |
2 048 kbyte |
| Akku |
|
| Überbrückungsakku |
Ja; maximale Pufferzeit 10 min |
| Ausgabeart |
|
| Info LED |
Nein |
| Power LED |
Nein |
| Error LED |
Nein |
| Schnittstellen |
|
| Schnittstellen/Bustyp |
1x RS 422, 1x RS 485 (max. 12 Mbit/s) |
| Anzahl Schnittstellen Industrial Ethernet |
0 |
| Anzahl Schnittstellen RS 485 |
1 |
| Anzahl Schnittstellen RS 422 |
1 |
| Anzahl Schnittstellen USB |
0 |
| Anzahl Wireless-Schnittstellen |
0 |
| PC-Card-Slot |
Nein |
| CF-Card-Slot |
Nein |
| Multimedia Card-/SD-Card-Slot |
kombiniert |
| Protokolle |
|
| PROFINET IO |
Nein |
| PROFIsafe |
Nein |
| PROFIBUS |
Ja |
| EtherNet/IP |
Nein |
| AS-Interface |
Nein |
| Protokolle (Ethernet) |
|
| ● TCP/IP |
Nein |
| Weitere Protokolle |
|
| ● MODBUS |
Ja |
| ● sonstige Bussysteme |
Ja |
| Kommunikationsfunktionen |
|
| Drahtlose Kommunikation |
|
| ● unterstützte Standards |
|
| — gemäß IEEE 802.11 |
Nein |
| Normen, Zulassungen, Zertifikate |
|
| Eignungsnachweis |
CE, cULus, C-TICK, SIBE |
| CE-Kennzeichen |
Ja |
| cULus |
Ja |
| RCM (ehemals C-TICK) |
Ja |
| geeignet für Sicherheitsfunktionen |
Ja |
| Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb |
|
| ● Performance Level nach ISO 13849-1 |
d |
| Einsatz im explosionsgefährdeten Bereich |
|
| ● cULus Class I Zone 2, Division 2 |
Nein |
| ● FM Class I Division 2 |
Nein |
| Umgebungsbedingungen |
|
| Freier Fall |
|
| ● Fallhöhe, max. |
1,5 m |
| Umgebungstemperatur im Betrieb |
|
| ● min. |
0 °C |
| ● max. |
40 °C |
| Umgebungstemperatur bei Lagerung/Transport |
|
| ● min. |
-20 °C |
| ● max. |
60 °C |
| Relative Luftfeuchte |
|
| ● Betrieb, max. |
80 % |
| Betriebssysteme |
|
| vorinstalliertes Betriebssystem |
Windows CE |
| Projektierung |
|
| Meldungsanzeige |
Ja |
| Meldesystem (inkl. Puffer und Quittierung) |
Ja |
| Prozesswertdarstellung (Ausgabe) |
Ja |
| Prozesswertvorgabe (Eingabe) möglich |
Ja |
| Rezeptverwaltung |
Ja |
| Projektierungs-Software |
|
| ● Projektierungstool |
WinCC flexible Compact ab Version 2005 (separat zu beziehen) |
| ● WinCC flexible Compact |
Ja |
| ● WinCC flexible Standard |
Ja |
| ● WinCC flexible Advanced |
Ja |
| ● WinCC Basic (TIA Portal) |
Nein |
| ● WinCC Comfort (TIA Portal) |
Ja |
| ● WinCC Advanced (TIA Portal) |
Ja |
| ● WinCC Professional (TIA Portal) |
Ja |
| Sprachen |
|
| Onlinesprachen |
|
| ● Anzahl der Online/Runtime-Sprachen |
5 |
| Projektsprachen |
|
| ● Sprachen pro Projekt |
32 |
| Funktionalität unter WinCC (TIA Portal) |
|
| Bibliotheken |
Ja |
| Applikationen/Optionen |
keine |
| ● Web Browser |
Nein |
| ● Word Viewer |
Nein |
| ● Excel Viewer |
Nein |
| ● PDF Viewer |
Nein |
| ● Media Player |
Nein |
| ● SIMATIC WinCC Sm@rtServer |
Ja |
| ● SIMATIC WinCC Audit |
Nein |
| ● Anschlusspunkt-Identifikation |
Ja |
| Visual Basic Scripts |
Nein |
| ● Debugging im Simulator |
Nein |
| Aufgabenplaner |
Ja |
| Hilfesystem |
Ja |
| ● Anzahl Zeichen pro Infotext |
70 |
| Meldesystem |
|
| ● Anzahl Meldeklassen |
32 |
| ● Bit-Meldungen |
Ja |
| — Anzahl Bit-Meldungen |
2 000 |
| ● Analog-Meldungen |
Ja |
| — Anzahl Analog-Meldungen |
50 |
| ● CPU-Meldungen |
Nein |
| ● Systemmeldungen HMI |
Ja |
| ● Systemmeldungen SPS |
Nein |
| ● Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) |
Nein |
| ● Zeilen |
1 |
| ● Anzahl Zeichen pro Meldung |
80 |
| ● Anzahl Prozesswerte pro Meldung |
8 |
| ● Meldeindikator |
Ja |
| ● akustisches Feedback |
Nein |
| ● Erst-/Letztwert |
Ja |
| Rezeptverwaltung |
|
| ● Anzahl Rezepturen |
100 |
| ● Datensätze pro Rezeptur |
200 |
| ● Einträge pro Datensatz |
200 |
| ● Rezepturspeicher |
32 kbyte integrierter Flash, erweiterbar |
| Variablen |
|
| ● Anzahl Variablen pro Gerät |
1 024 |
| ● Anzahl Variablen pro Bild |
50 |
| ● Grenzwerte |
Ja |
| ● Multiplexen |
Ja |
| ● Strukturen |
Ja |
| Bilder |
|
| ● Anzahl projektierbarer Bilder |
500 |
| ● Vorlagen |
Ja |
| ● Startbild projektierbar |
Ja |
| ● Bildanwahl über SPS |
Ja |
| ● Übergabe Bildnummer an SPS |
Ja |
| Bildobjekte |
|
| ● Textobjekte |
2 500 Textelemente |
| ● Anzahl E/A Felder pro Bild |
50 |
| ● Bildinhaltsverzeichnis |
Nein |
| ● Rücksprung |
Ja |
| ● Grafikobjekte |
Bitmaps, Vektorgrafik |
| Komplexe Bildobjekte |
|
| ● Status/Steuern |
Ja; bei SIMATIC S7 |
| ● dynamische Objekte |
Diagramme, Balken, Schieber, unsichtbare Schaltflächen |
| ● Methoden |
Trend / Profil |
| ● Balken |
|
| — Anzahl Balken pro Bild |
5 |
| ● Grenzwertlinien |
Ja |
| ● Anzahl sichtbare Schalter pro Projekt |
1 000 |
| Attribute für dynamische Objekte |
|
| ● Farbänderung |
Ja |
| ● Bewegung X/Y |
Ja |
| ● Ausblenden |
Ja |
| ● Drehwinkel |
Nein |
| Listen |
|
| ● Anzahl Textlisten pro Projekt |
300 |
| ● Anzahl Einträge pro Textliste |
30 |
| ● Anzahl Grafiklisten pro Projekt |
100 |
| Archivierung |
|
| ● Anzahl Archive pro Gerät |
0 |
| ● Meldearchiv |
Nein |
| ● Prozesswertarchiv |
Nein |
| ● Archivierungsmethoden |
|
| — Folgearchiv |
Nein |
| — Umlaufarchiv |
Nein |
| ● Speicherort |
|
| — USB-Speicher |
Nein |
| — Ethernet |
Nein |
| ● Datenablageformat |
|
| — CSV |
Nein |
| — TXT |
Nein |
| ● Onlineauswertung |
|
| — über Kurven |
Nein |
| Security |
|
| ● Anzahl Benutzergruppen |
50 |
| ● Anzahl Benutzerrechte |
32 |
| ● Passwort-Export/Import |
Ja |
| Transfer (Upload/Download) |
|
| ● Transfer der Projektierung |
MPI/PROFIBUS DP, seriell, automatische Transfererkennung |
| Prozesskopplung |
|
| ● Anschluss zur Steuerung |
S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), weitere Fremdtreiber siehe Kapitel "Systemkopplungen" |
| ● S7-1200 |
Ja; mit Einschränkungen |
| ● S7-1500 |
Ja; mit Einschränkungen |
| ● S7-200 |
Ja |
| — PPI (Punkt-zu-Punkt) |
Ja |
| — PPI-Netz |
Ja |
| — MPI |
Ja |
| — PROFIBUS DP |
Ja |
| ● S7-300/400 |
Ja |
| — MPI |
Ja |
| — PROFIBUS DP |
Ja |
| — PROFINET |
Nein |
| ● LOGO! |
Nein |
| ● WinAC |
Ja |
| ● SINUMERIK |
Ja |
| ● SIMOTION |
Ja |
| ● S5 |
Ja |
| — seriell |
Nein |
| — PROFIBUS DP |
Ja |
| ● TI 505 |
Ja |
| ● Allen Bradley (EtherNet/IP) |
Nein |
| ● Allen Bradley (DF1) |
Ja |
| ● Allen Bradley (DF485) |
Ja |
| ● Mitsubishi (MC TCP/IP) |
Nein |
| ● Mitsubishi (FX) |
Ja |
| ● Mitsubishi (MP4) |
Ja |
| ● Telemecanique (ADJUST) |
Nein |
| ● Telemecanique (Uni-Telway) |
Ja |
| ● OMRON (FINS TCP) |
Nein |
| ● OMRON (Host Link) |
Ja |
| ● Modicon (Modbus TCP/IP) |
Nein |
| ● Modicon (Modbus RTU) |
Ja |
| ● GE-Fanuc (SNP) |
Ja |
| Funktionen |
|
| ● Tastenrepeat |
Nein |
| ● TAB-Reihenfolge |
Ja |
| ● Rechenfunktion |
Ja |
| ● Animate |
Ja |
| ● Menübaumeditor |
Nein |
| ● Einheitenumschaltung |
Nein |
| Servicetools/Projektierungshilfsmittel |
|
| ● Putzbild |
Nein |
| ● Touchkalibrierung |
Ja |
| ● Backup/Restore manuell |
Ja |
| ● Simulation |
Ja |
| ● Geräteumschaltung |
Ja |
| ● Delta-Transfer |
Ja |
| ● Überwachungsfunktion für Batterie und Speicher |
Ja |
| ● Trace (Bedienungsarchiv) |
Nein |
| Erweiterbarkeit/Offenheit |
|
| ● Open Platform Program |
Ja |
| Peripherie/Optionen |
|
| Drucker |
Ja |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Ja |
| SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card |
Nein |
| USB-Speicher |
Nein |
| Mechanik/Material |
|
| Material des Gehäuses (frontseitig) |
Kunststoff |
| Maße |
|
| Durchmesser des Gehäuses |
245 mm |
| Tiefe des Gehäuses |
58 mm |
| Gewichte |
|
| Gewicht (ohne Verpackung) |
1,3 kg |
