SIEMENS 6AV6647-0AH11-3AX0

Was ist 6AV6647-0AH11-3AX0 und wo wird es eingesetzt

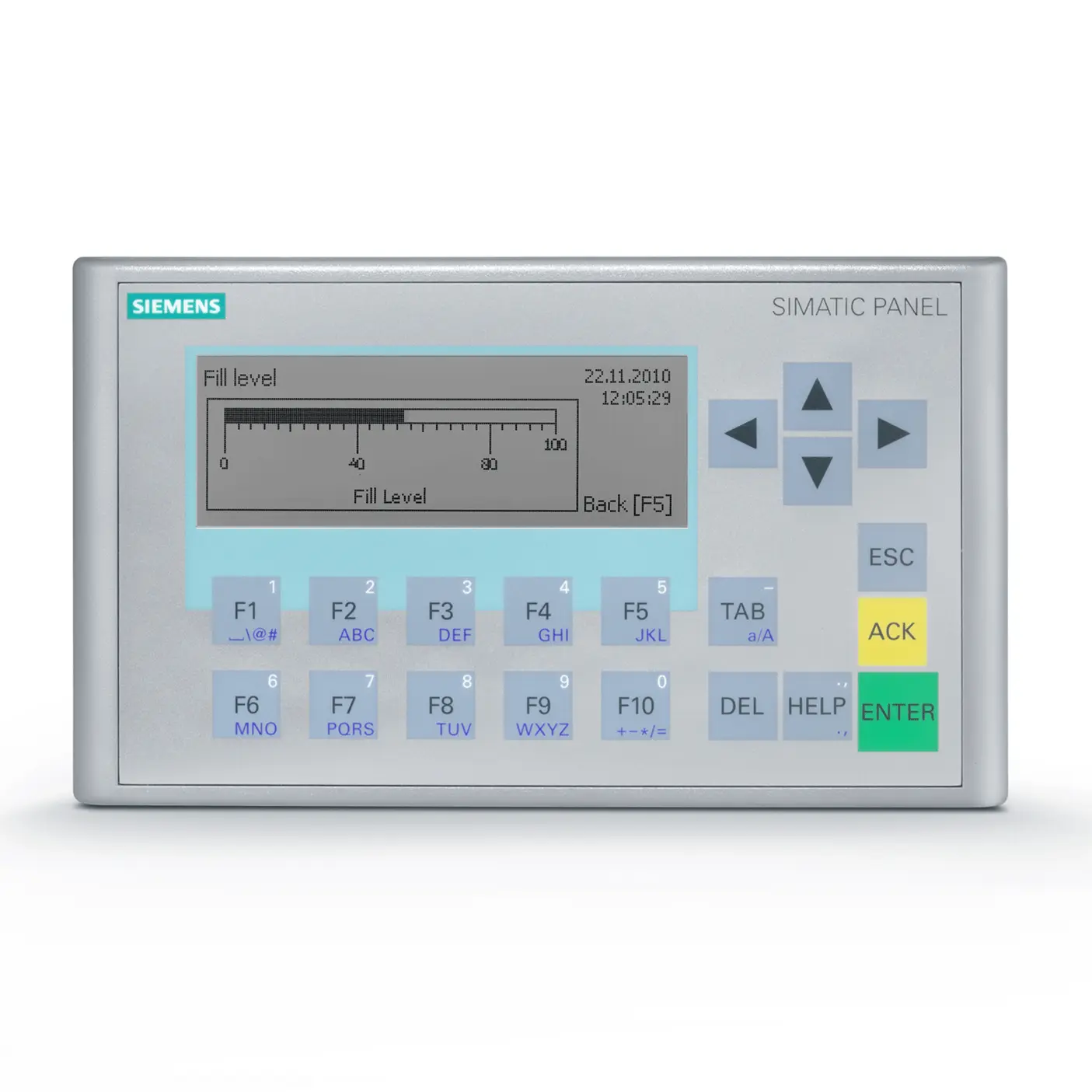

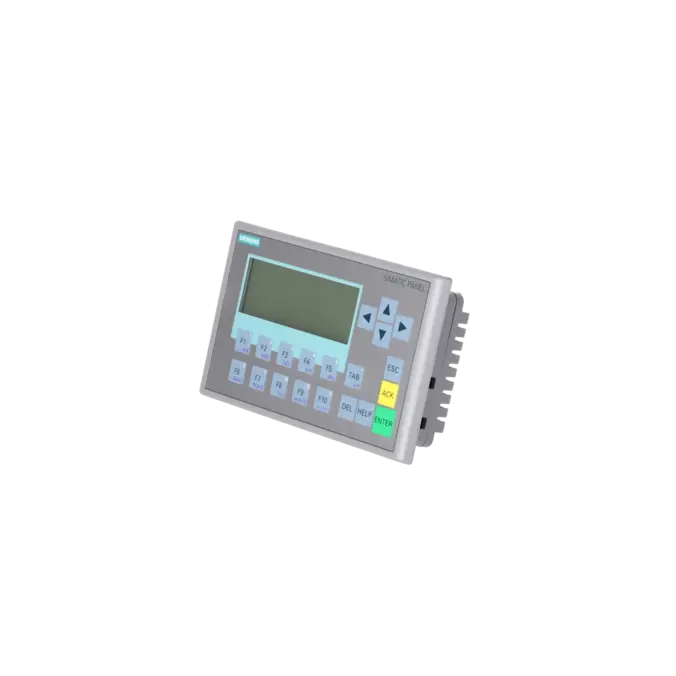

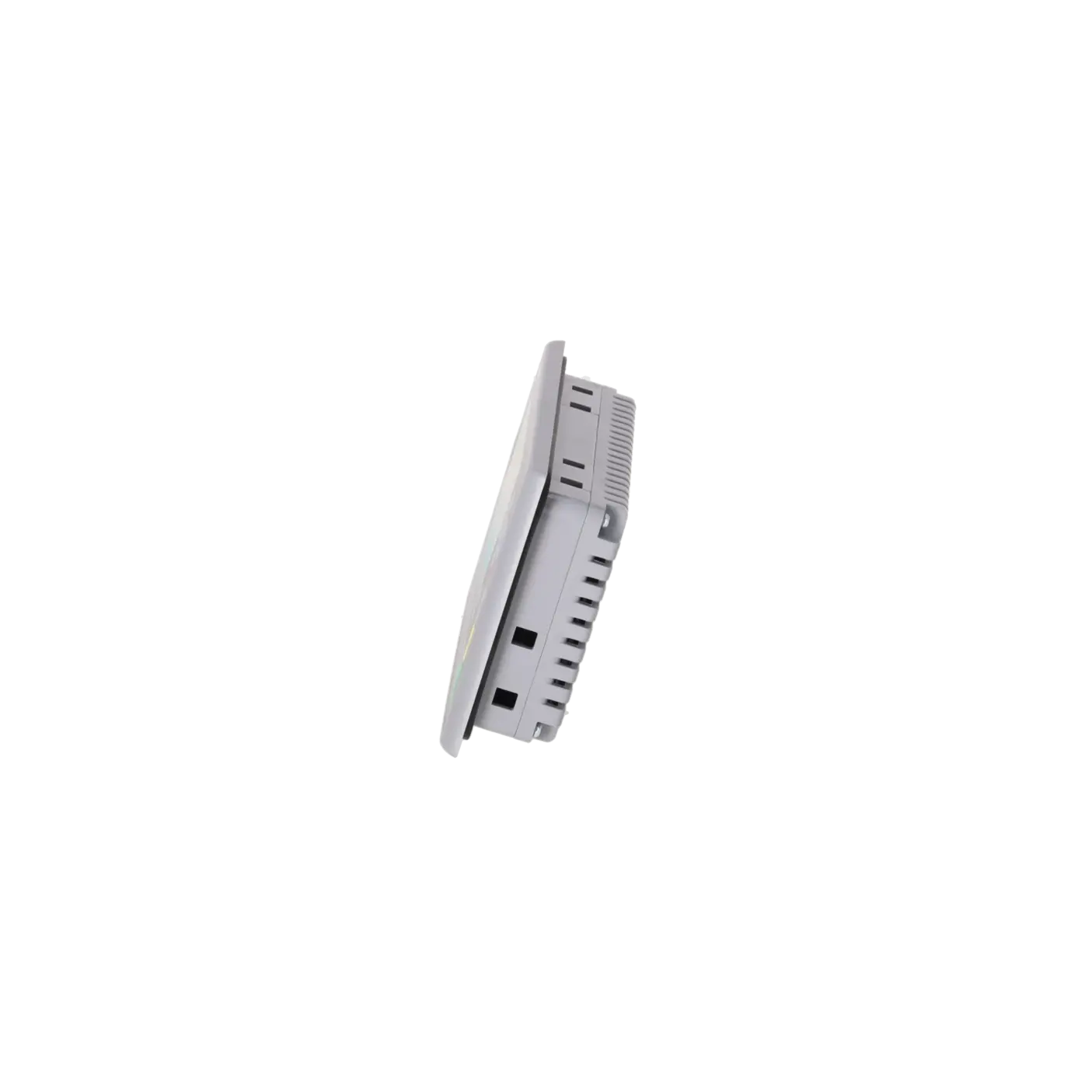

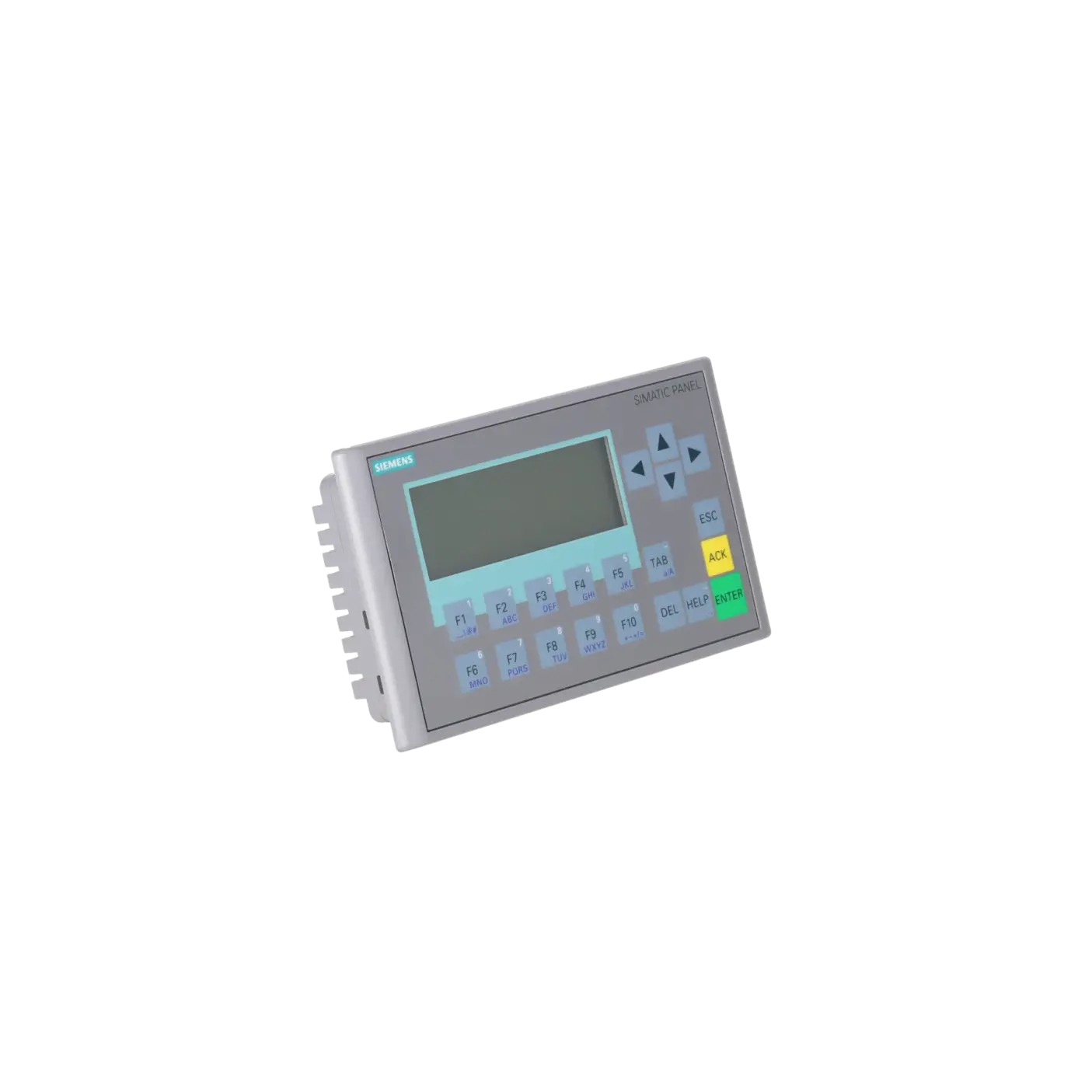

6AV6647-0AH11-3AX0 ist ein Siemens SIMATIC HMI KP300 Basic mono PN aus der Basic-Panel-Familie. Das Bediengerät wird als kompaktes HMI-Panel mit Tastenbedienung eingesetzt, wenn Maschinen- und Anlagenzustände visualisiert, Prozesswerte eingegeben oder Meldungen angezeigt werden müssen. Durch die PROFINET-Schnittstelle eignet sich das Panel für Ethernet-basierte Automatisierungsumgebungen, insbesondere in Verbindung mit SIMATIC-Steuerungen und weiteren unterstützten Steuerungssystemen. Die Bauform mit Tastatur ist vor allem dort relevant, wo robuste Bedienung, klare Menüführung und eine kompakte Einbaugröße im Schaltschrank oder Bedienpult gefordert sind. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, da Projektierung, Ersatzteilbeschaffung, Austausch und Kompatibilitätsprüfung bei HMI-Geräten stark vom konkreten Gerätetyp abhängen.

Wichtige technische Daten und was diese in der Praxis bedeuten

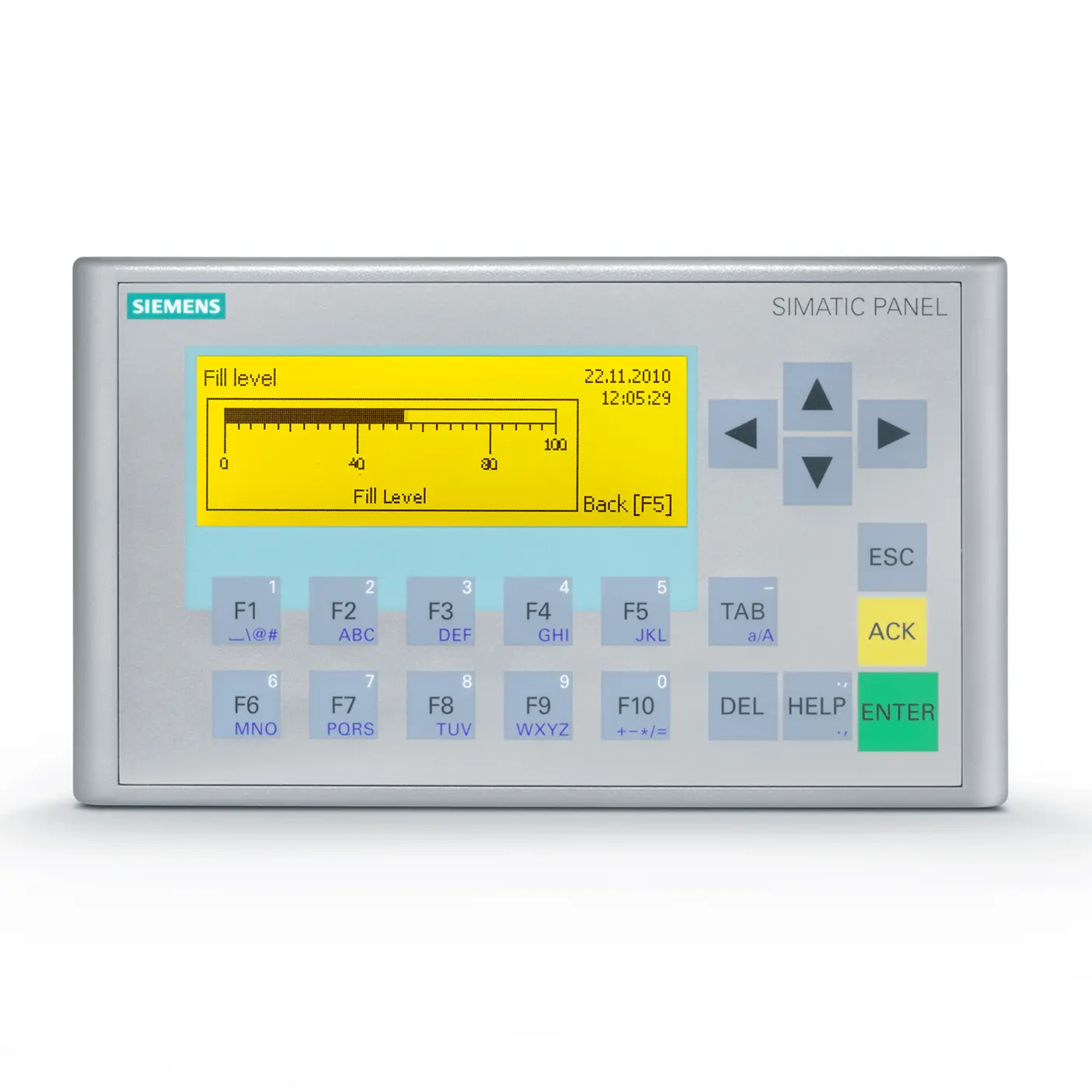

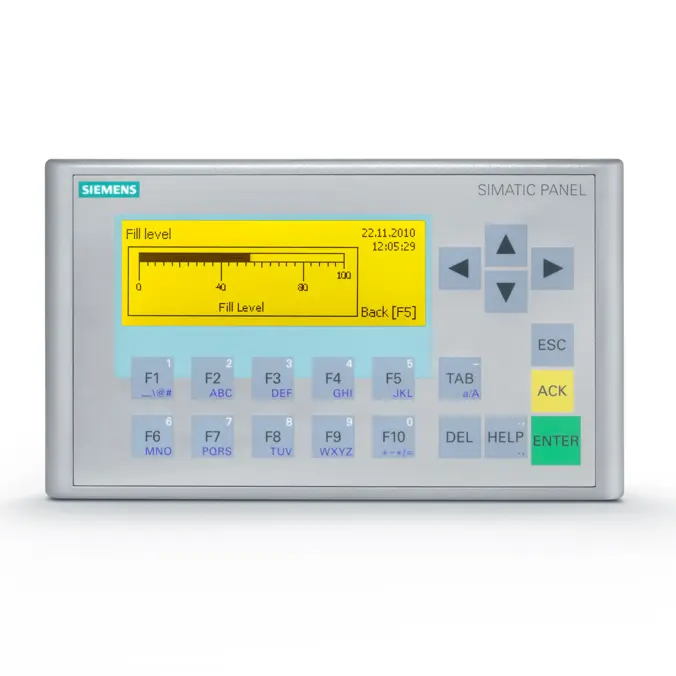

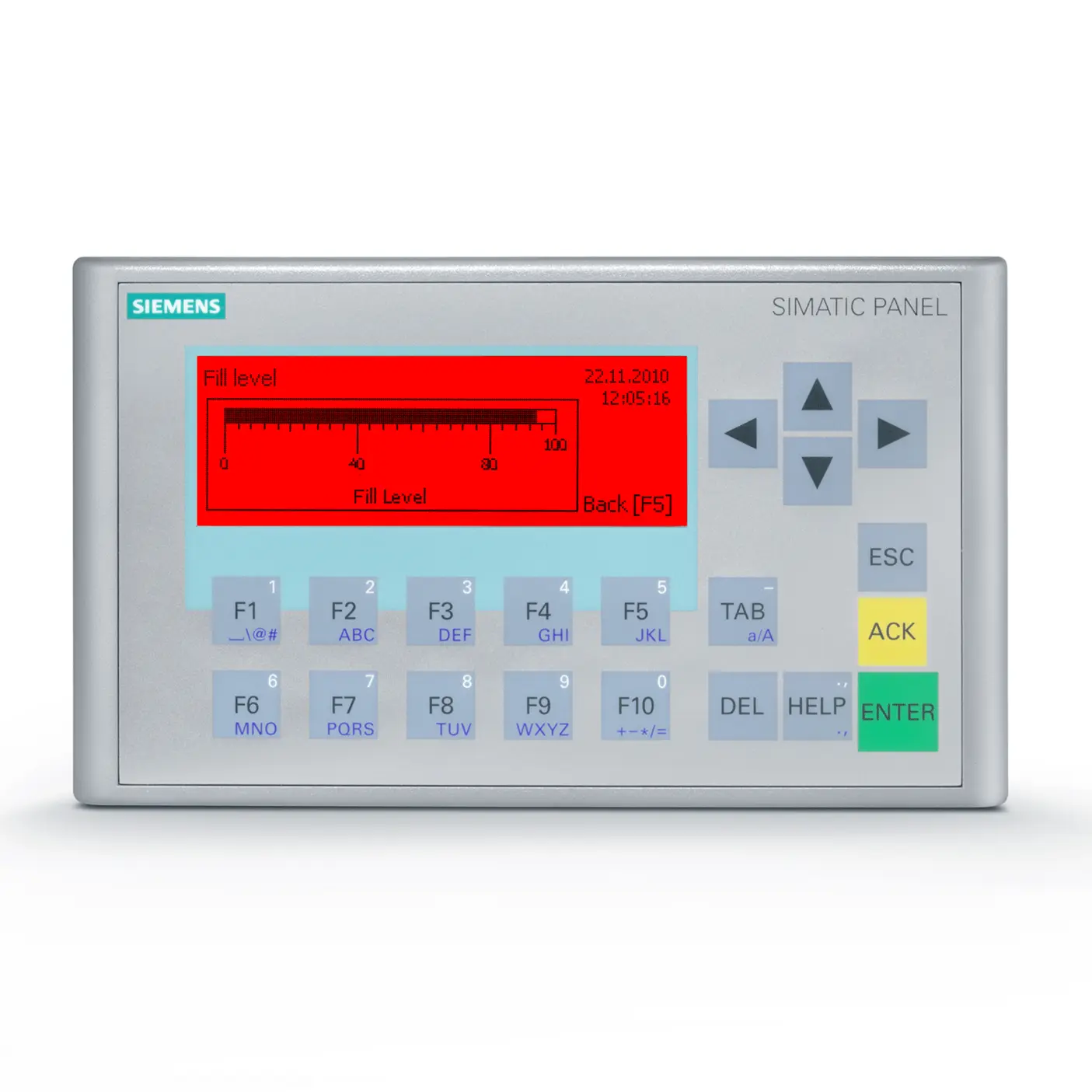

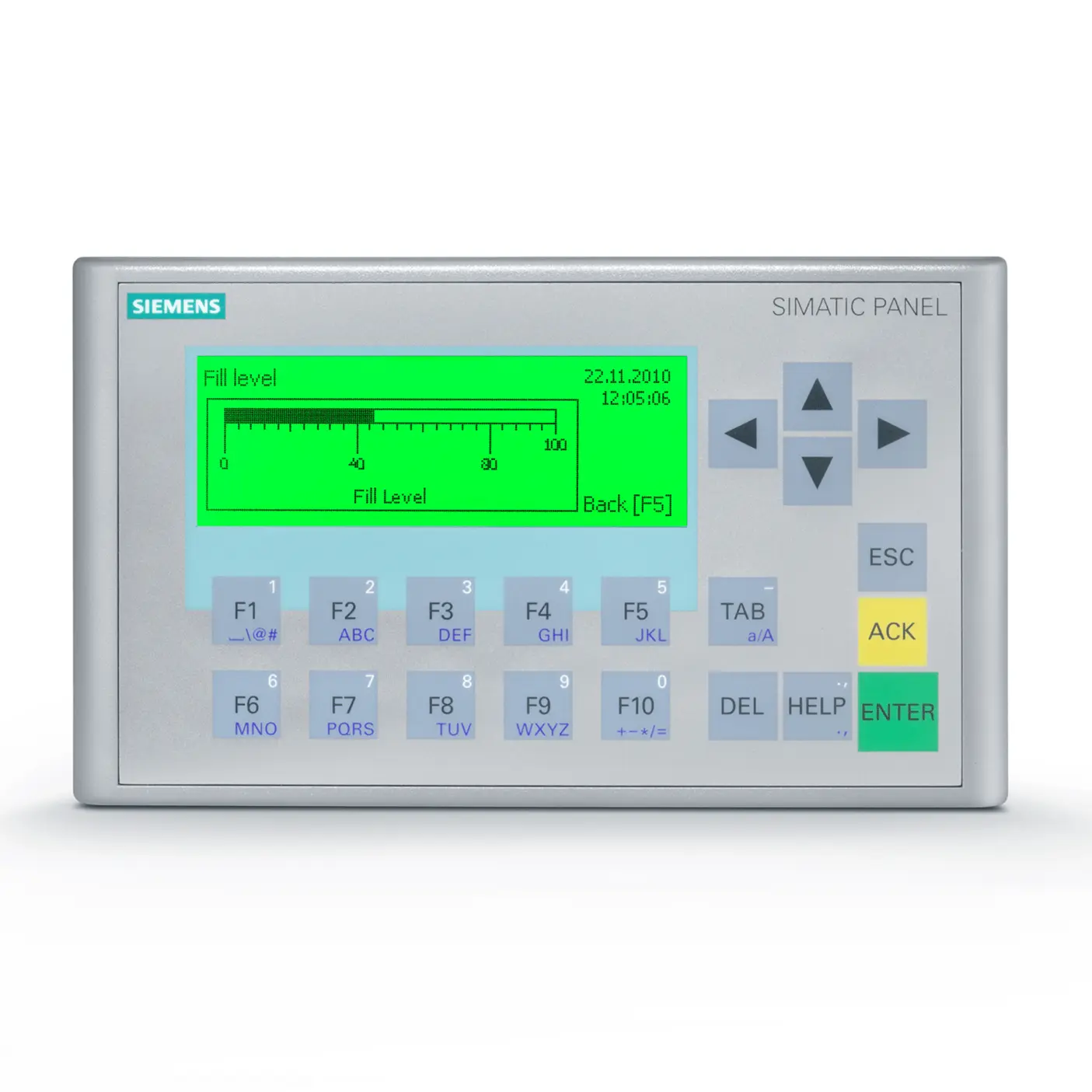

Das Panel arbeitet mit einer 24-V-DC-Versorgung und ist für industrielle Einbauumgebungen ausgelegt. Das FSTN-Display mit einer Bildschirmdiagonale von 3,6 Zoll und einer Auflösung von 240 × 80 Pixeln unterstützt einfache Bedien- und Meldebilder, während zehn Funktionstasten sowie System-, numerische und alphanumerische Tasten die Bedienung ohne Touchscreen ermöglichen. Die frontseitige Schutzart IP65 ist relevant für Bedienfronten in raueren Umgebungen, während die rückseitige Schutzart IP20 zur geschützten Montage im Schaltschrank passt. Für die Projektierung ist die Unterstützung ab WinCC Basic V11 / STEP 7 Basic V11 entscheidend. Die vorhandene Industrial-Ethernet-Schnittstelle unterstützt unter anderem PROFINET, TCP/IP, DHCP, SNMP, DCP und LLDP und ist damit zentral für Transfer, Kommunikation und Diagnose im Anlagenverbund.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6AV6647-0AH11-3AX0 befindet sich in einer fortgeschrittenen Life-Cycle-Phase und ist als Ersatzteil beziehungsweise abgekündigtes Produkt eingeordnet. Als Stichtag für die Produktabkündigung ist der 08.08.2022 ausgewiesen. Für Betreiber bedeutet das, dass die Baugruppe weiterhin eine hohe Relevanz für bestehende Anlagen hat, aber Beschaffung, Reparaturfähigkeit, Austauschstrategie und Bevorratung sorgfältig geplant werden sollten. Als Nachfolgeartikel ist 6AV6647-0AH11-3AX1 vorgesehen. Für die 3AX1-Ausführung ist eine vollständige Kompatibilität zur 3AX0-Variante dokumentiert; bei Projektierung, Backup, Restore oder Betriebssystemaktualisierung bleibt dennoch die konkrete MLFB-Zuordnung zu beachten. Gerade bei bestehenden Maschinen ist deshalb vor einem Austausch zu prüfen, ob Projektstand, Geräteeinstellungen, Netzwerkparameter und Anlagenfreigaben gesichert sind.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Ausfall von 6AV6647-0AH11-3AX0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann helfen, bestehende Anlagen weiter zu betreiben, wenn Display, Tastatur, Versorgung, Elektronik oder Kommunikationsfunktion instandsetzbar sind. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme wichtiger ist als die Instandsetzung des Originalgeräts. Für Einkauf und Instandhaltungsleitung ist zusätzlich eine strukturierte Bevorratung sinnvoll, wenn mehrere Anlagen mit SIMATIC Basic Panels betrieben werden. Der technische Vor-Ort-Service ist besonders relevant, wenn Backups, Projektstände, Netzwerkdaten oder der sichere Ausbau direkt an der Anlage geklärt werden müssen. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch, insbesondere bei abgekündigten HMI-Komponenten. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Welcher Nachfolger passt für Siemens 6AV6647-0AH11-3AX0?

Der vorgesehene Nachfolger für 6AV6647-0AH11-3AX0 ist 6AV6647-0AH11-3AX1. Die 3AX1-Variante gehört ebenfalls zum SIMATIC HMI KP300 Basic mono PN und ist als kompatible Folgematerialnummer dokumentiert. Vor einem Austausch sollten jedoch Projektstand, Runtime, Netzwerkeinstellungen, Backup-Dateien und die verwendete Engineering-Umgebung geprüft werden, damit die Wiederinbetriebnahme planbar bleibt.

Ist 6AV6647-0AH11-3AX1 vollständig kompatibel zu 6AV6647-0AH11-3AX0?

Ja, die 3AX1-Ausführung ist zur 3AX0-Ausführung des KP300 Basic mono PN als vollständig kompatibel ausgewiesen. Für Projektierung und Datenübertragung ist trotzdem wichtig, die richtige MLFB im Engineering-System zu berücksichtigen. Besonders bei Backup/Restore, Betriebssystemaktualisierung oder Projekttransfer sollte die vorhandene Anlagenkonfiguration vor dem Gerätetausch gesichert werden.

Kann 6AV6647-0AH11-3AX0 repariert werden?

Eine Reparatur kann sinnvoll sein, wenn das Panel elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Das Gerät wird analysiert, die Fehlerursache eingegrenzt und bei geeigneter Fehlerlage bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine Entscheidungsgrundlage. Anschließend wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft; Garantie und Gewährleistung erhöhen die Planungssicherheit.

Wann ist ein Austauschgerät für 6AV6647-0AH11-3AX0 sinnvoller als eine Reparatur?

Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und die Reparatur des defekten Originalgeräts zeitlich nicht zur Stillstandssituation passt. Vor dem Austausch sollten Projektbackup, IP-Adresse, Stationsname, Runtime-Version und Anlagenfreigabe geprüft werden. Bei abgekündigten HMI-Geräten kann ein Austausch die Stillstandszeit reduzieren, während die defekte Baugruppe parallel analysiert oder als reparierbare Reserve bewertet wird.

Worauf kommt es beim Kauf eines gebrauchten 6AV6647-0AH11-3AX0 an?

Beim Kauf eines gebrauchten Panels sind Artikelnummer, Gerätezustand, Display, Tastatur, Frontfolie, Schnittstelle und Projektierbarkeit entscheidend. Zusätzlich sollte geprüft werden, ob das Gerät zurückgesetzt, funktionsgeprüft und für die vorhandene Anlagenumgebung geeignet ist. Für Einkauf und Instandhaltung ist auch relevant, ob Garantie und Gewährleistung bestehen und ob ein Prüfprotokoll benötigt wird. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Welche Steuerungen und Kommunikationswege sind bei 6AV6647-0AH11-3AX0 relevant?

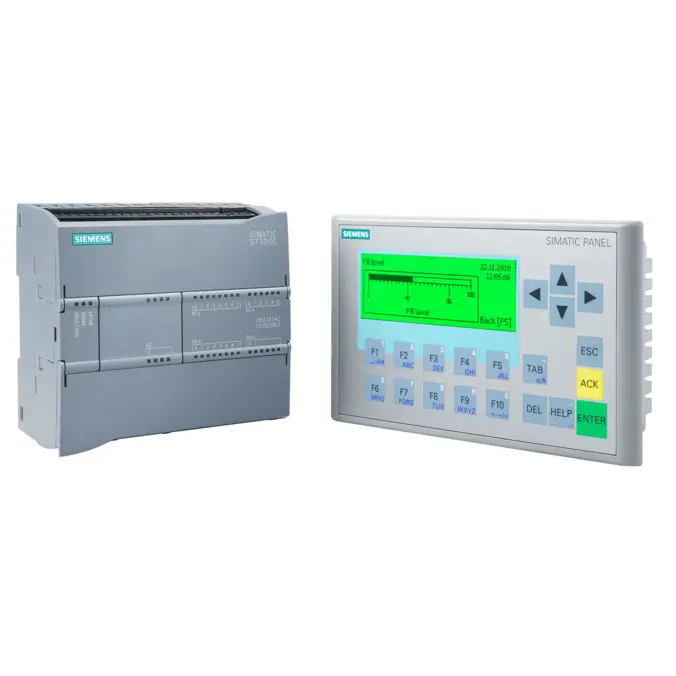

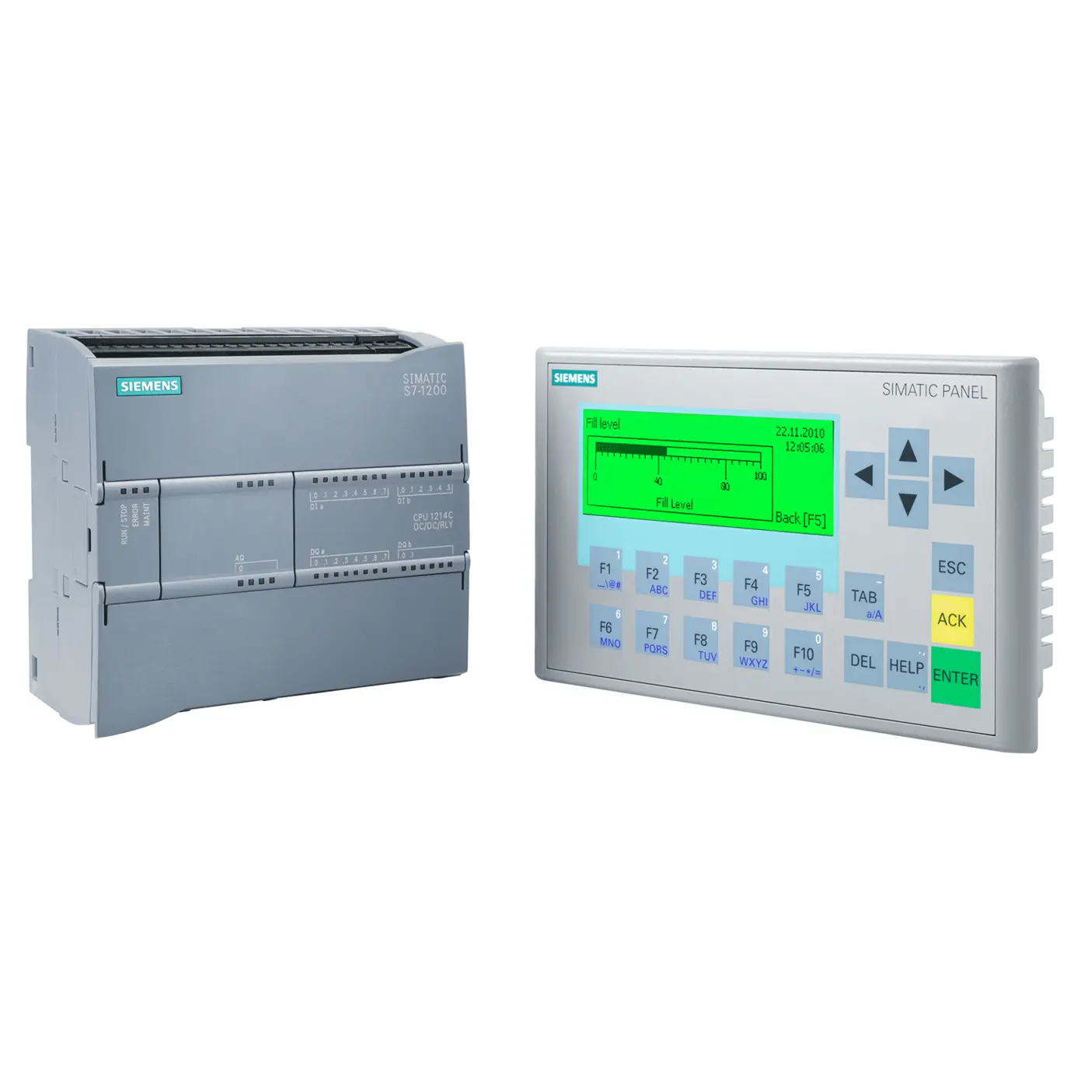

Das KP300 Basic mono PN ist für Ethernet-basierte Kommunikation ausgelegt und unterstützt unter anderem PROFINET, TCP/IP sowie weitere Ethernet-Protokolle. Für die Anlagenpraxis ist entscheidend, ob das vorhandene HMI-Projekt zur Steuerung, zur IP-Konfiguration und zur verwendeten Engineering-Version passt. Unterstützte Prozesskopplungen umfassen unter anderem SIMATIC S7-Systeme sowie ausgewählte Ethernet-basierte Fremdsteuerungen. Vor einem Austausch sollte deshalb nicht nur die Hardware, sondern auch die Projektierungs- und Kommunikationsstruktur geprüft werden.

Was passiert, wenn für 6AV6647-0AH11-3AX0 kein Backup vorhanden ist?

Ohne Backup wird die Wiederinbetriebnahme deutlich aufwendiger, weil Projekt, Bilder, Meldungen, Variablen, Netzwerkeinstellungen und Bedienlogik nicht einfach auf ein Ersatzgerät übertragen werden können. Zuerst sollte geprüft werden, ob ein aktuelles Projekt im Engineering-System, ein ProSave-Backup oder eine dokumentierte Anlagenkopie vorhanden ist. Fehlt diese Grundlage, muss die Wiederherstellung individuell bewertet werden. Der technische Vor-Ort-Service kann relevant sein, wenn Projektstände, Netzwerkdaten oder vorhandene Anlageninformationen direkt an der Maschine gesichert und eingeordnet werden müssen.
