SIEMENS 6AV6647-0AA11-3AX0

Was ist 6AV6647-0AA11-3AX0 und wo wird es eingesetzt

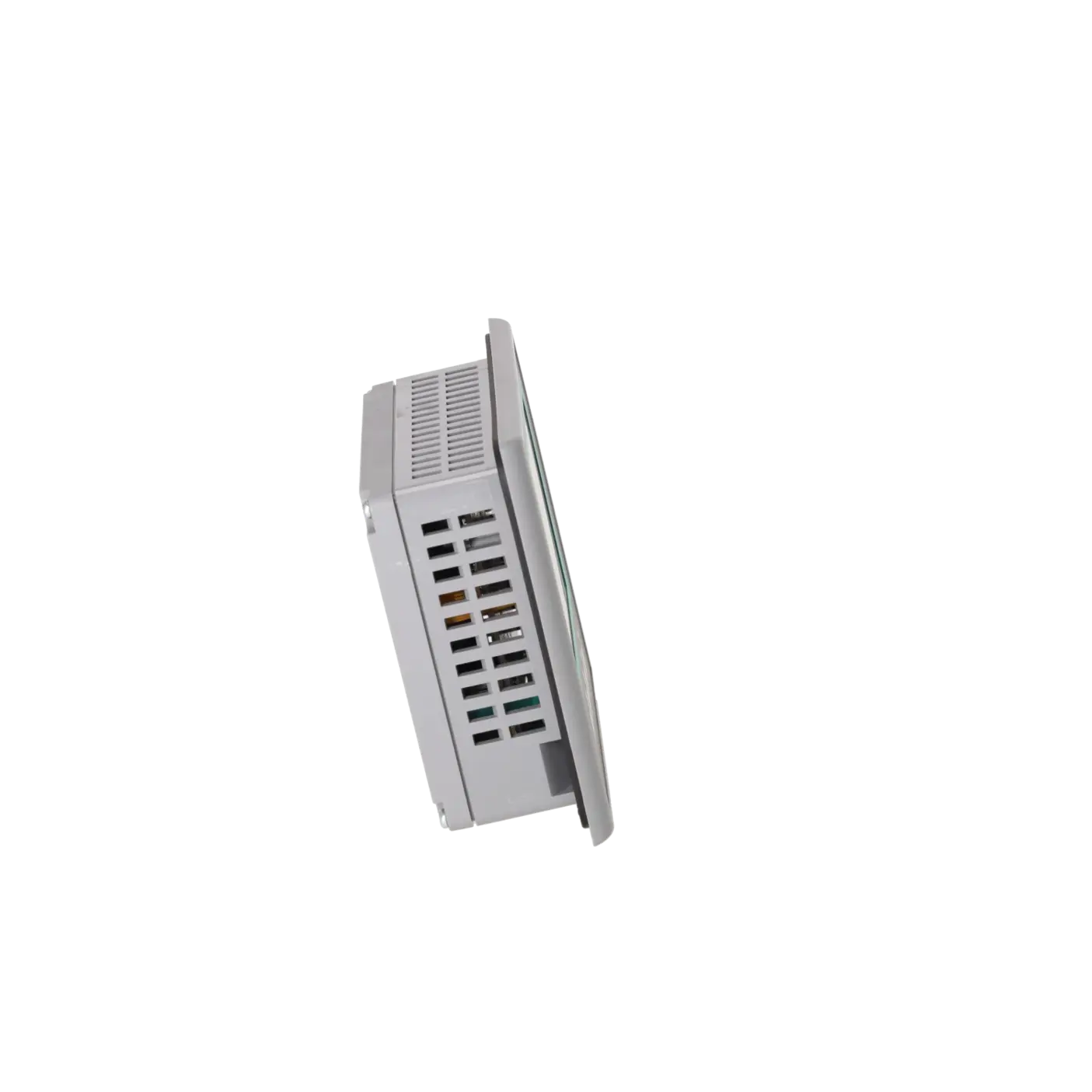

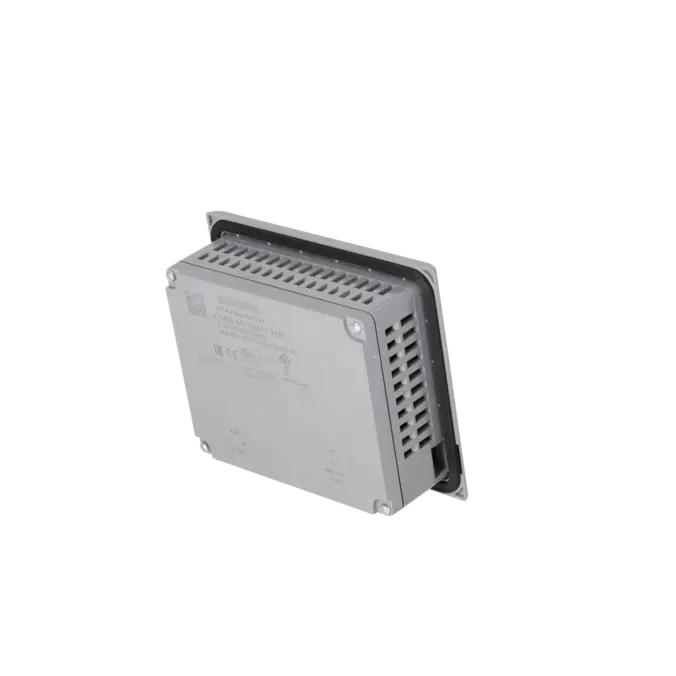

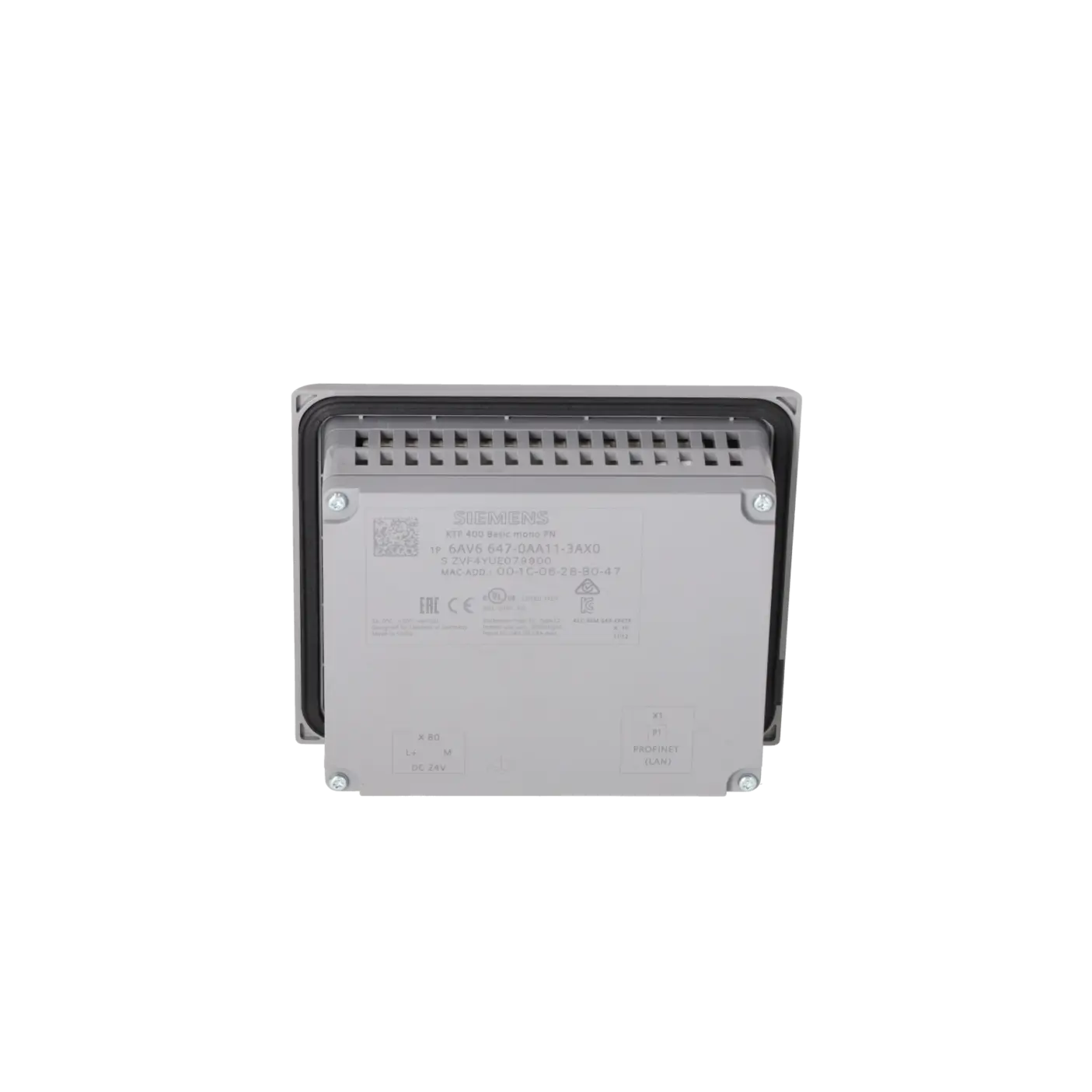

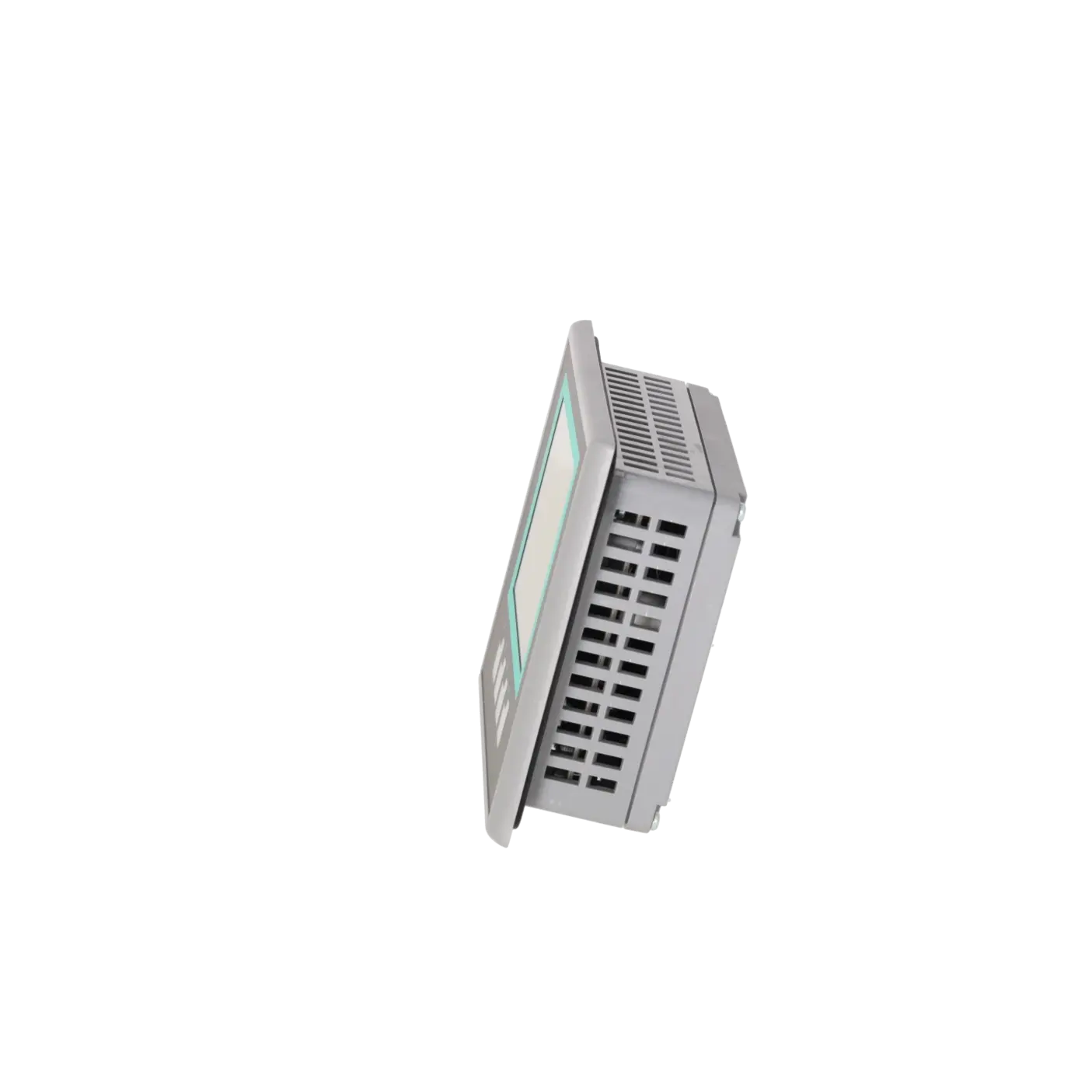

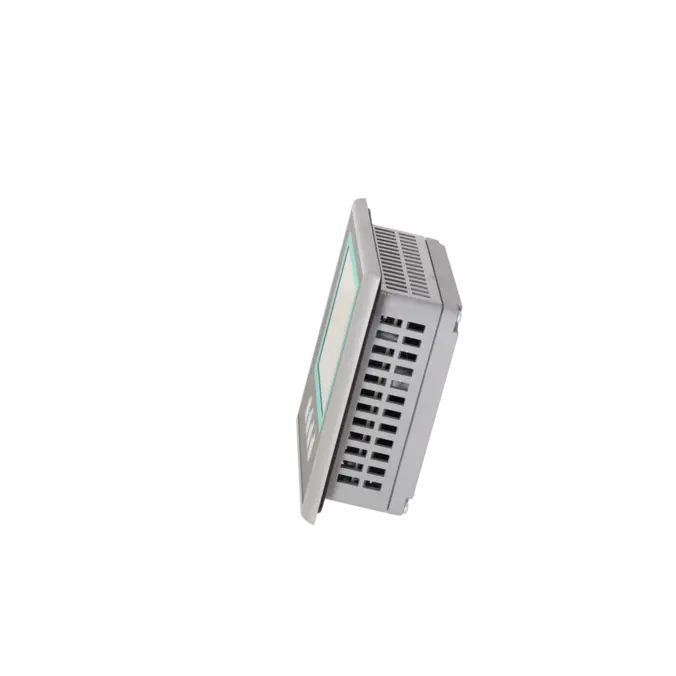

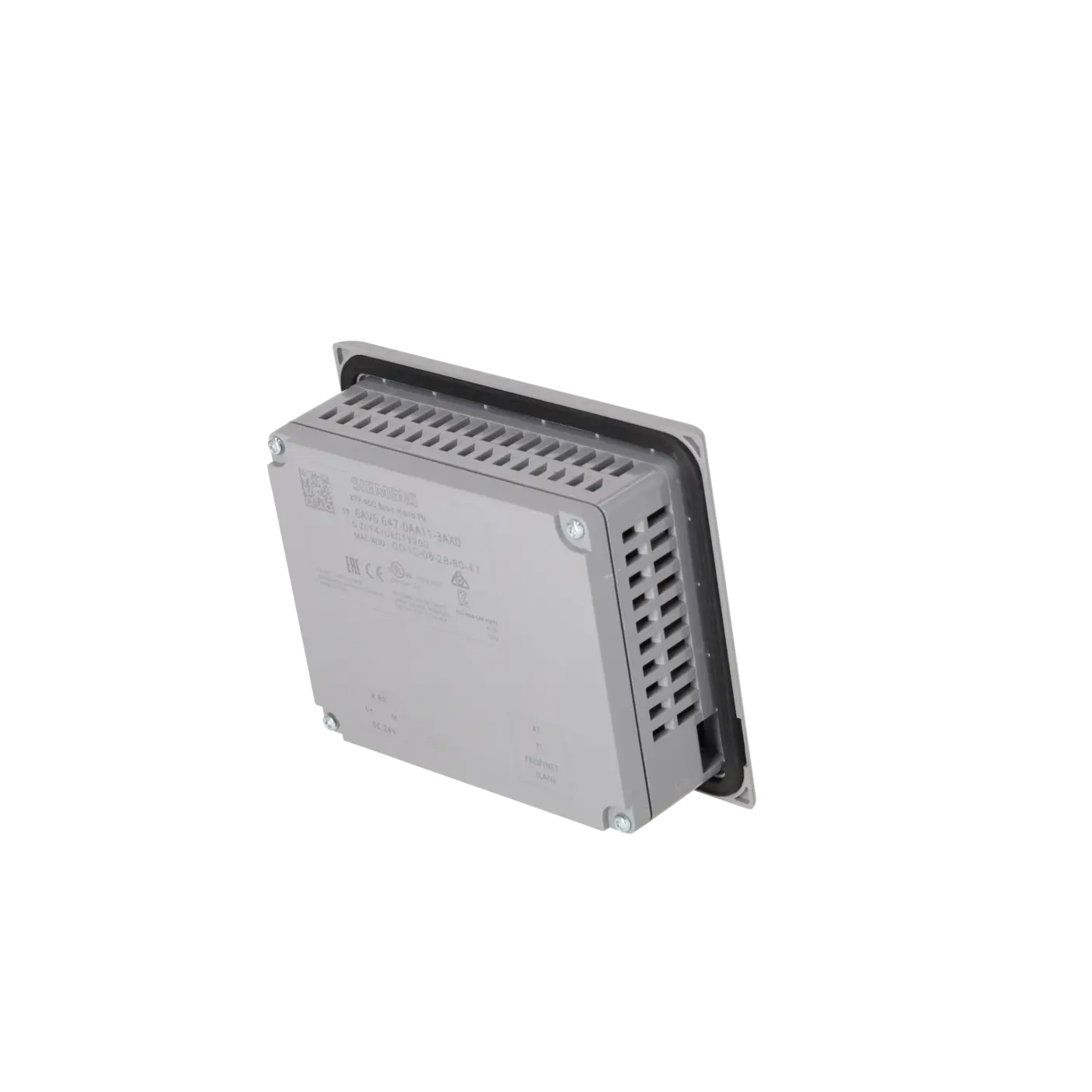

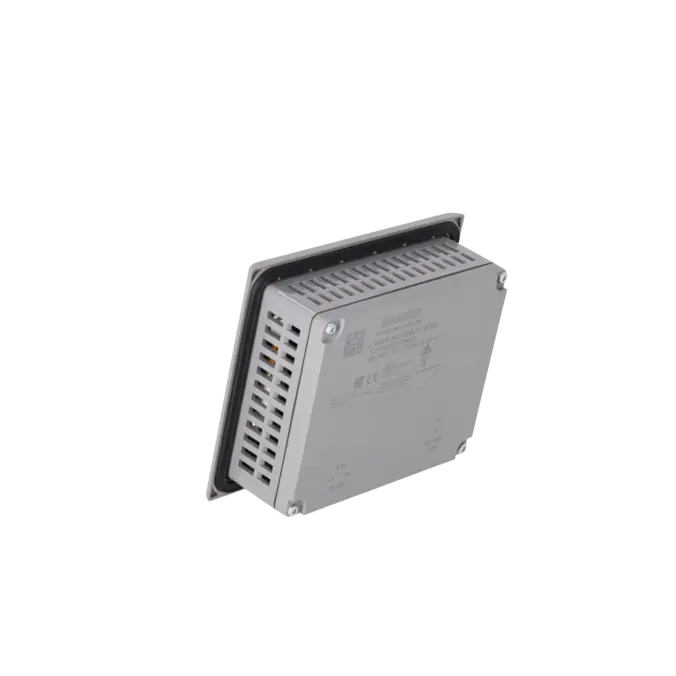

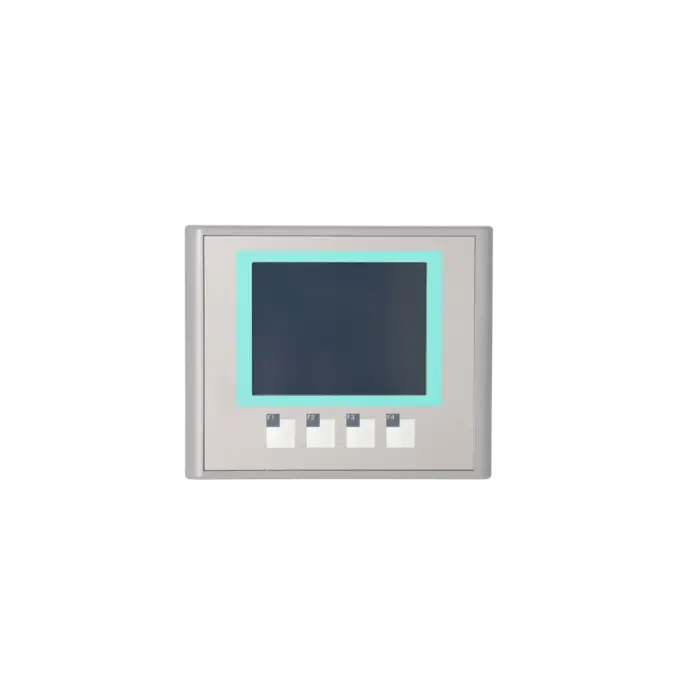

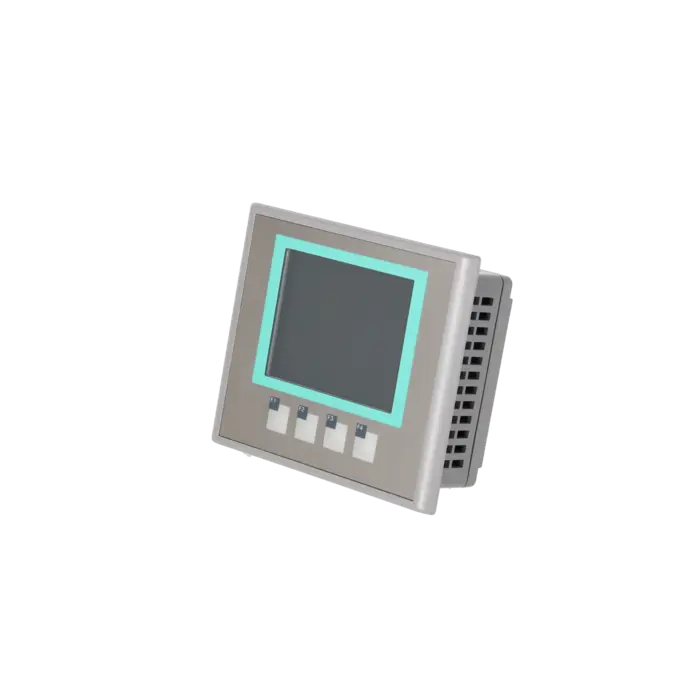

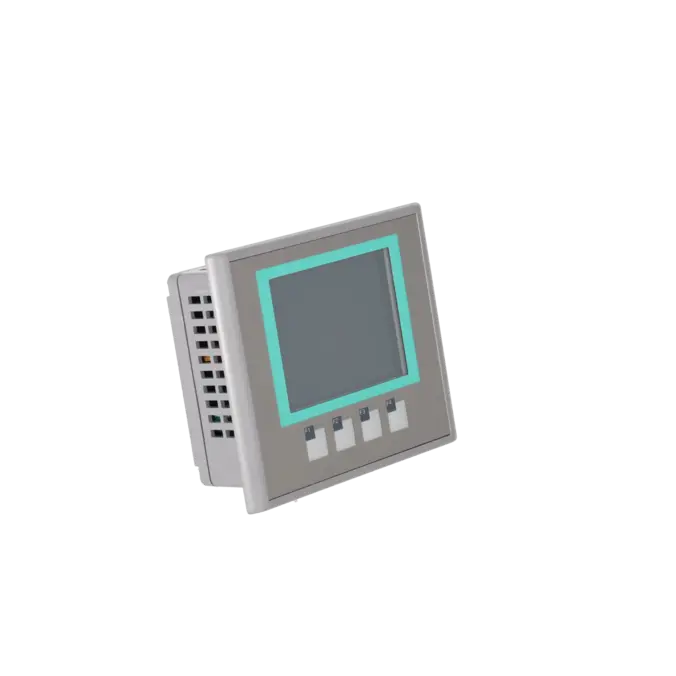

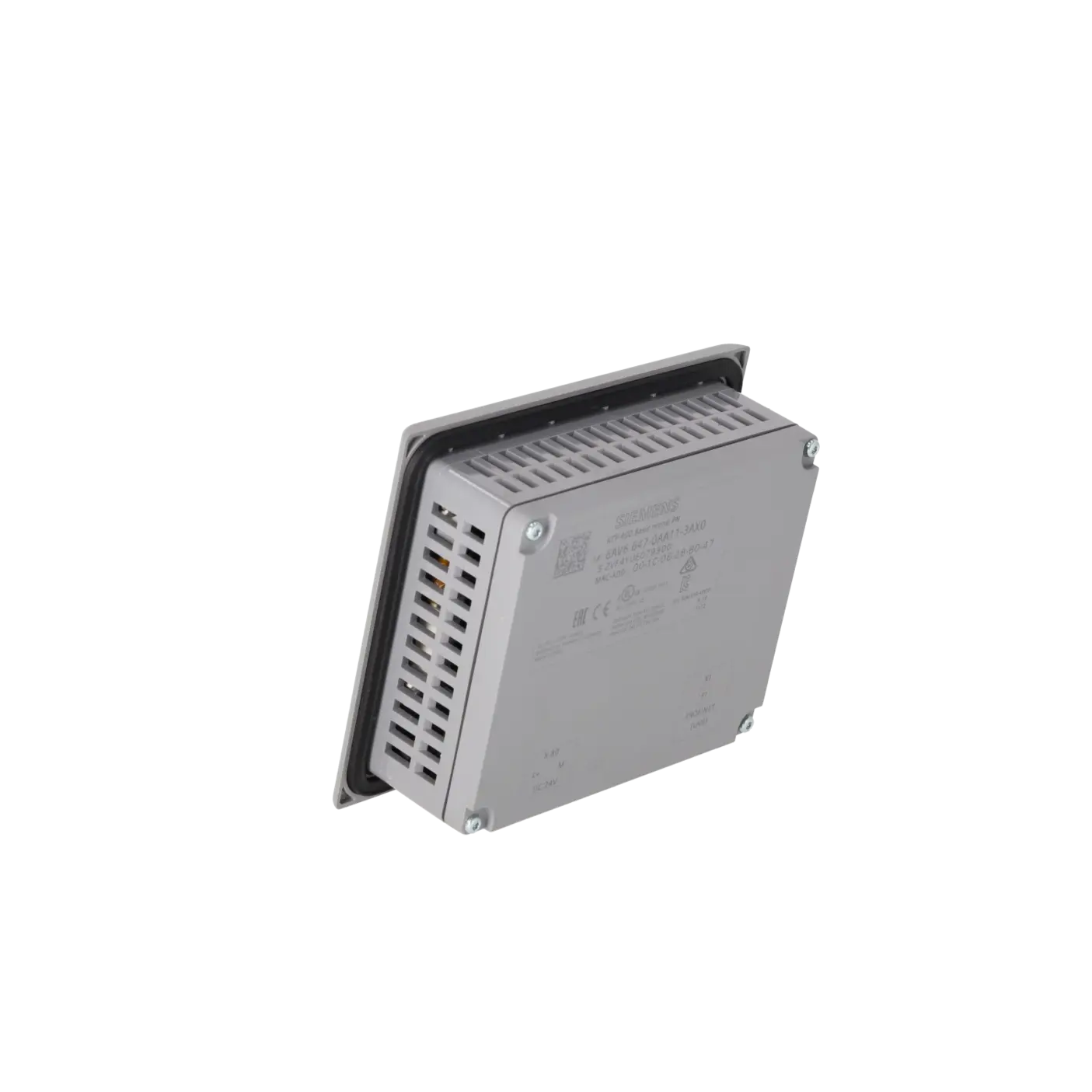

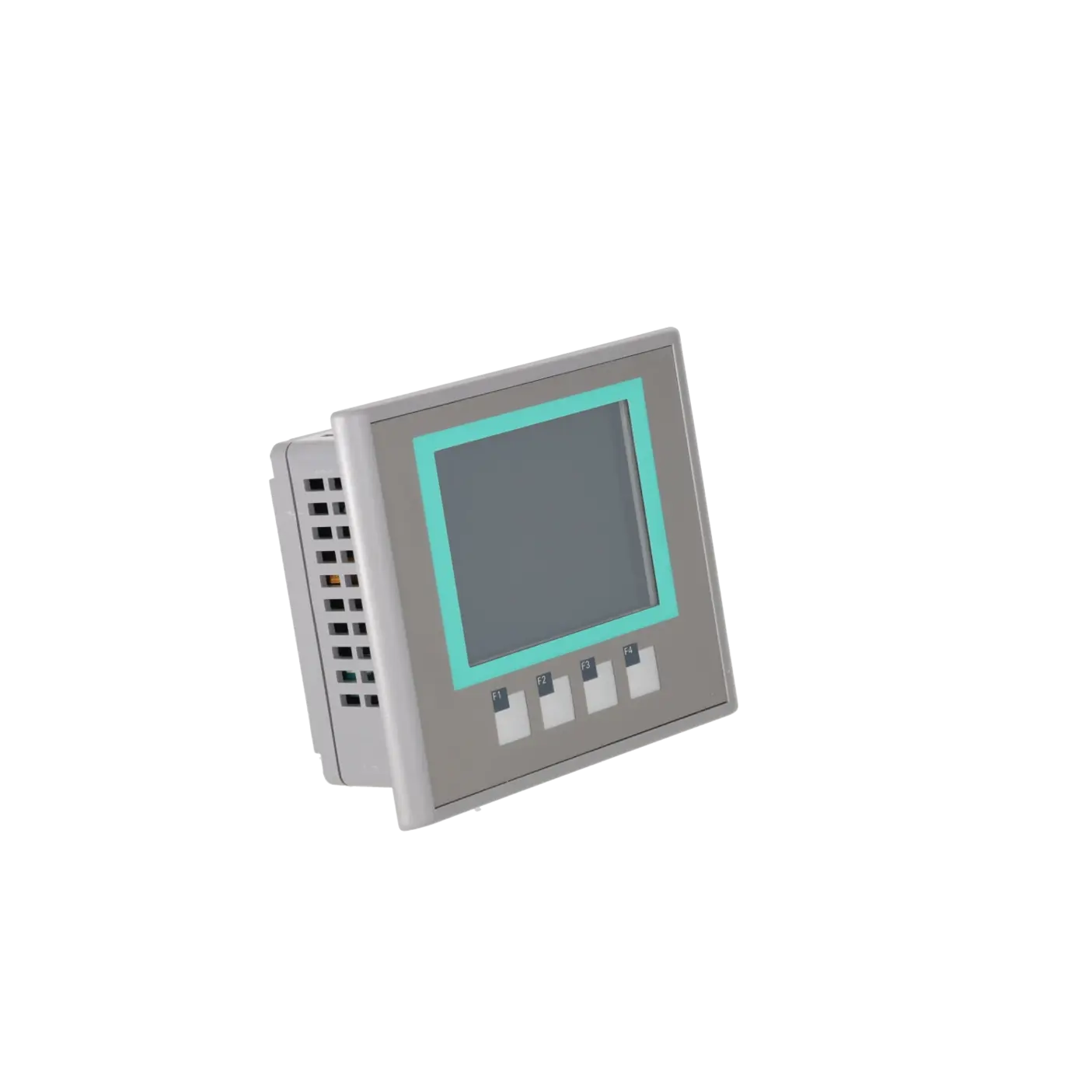

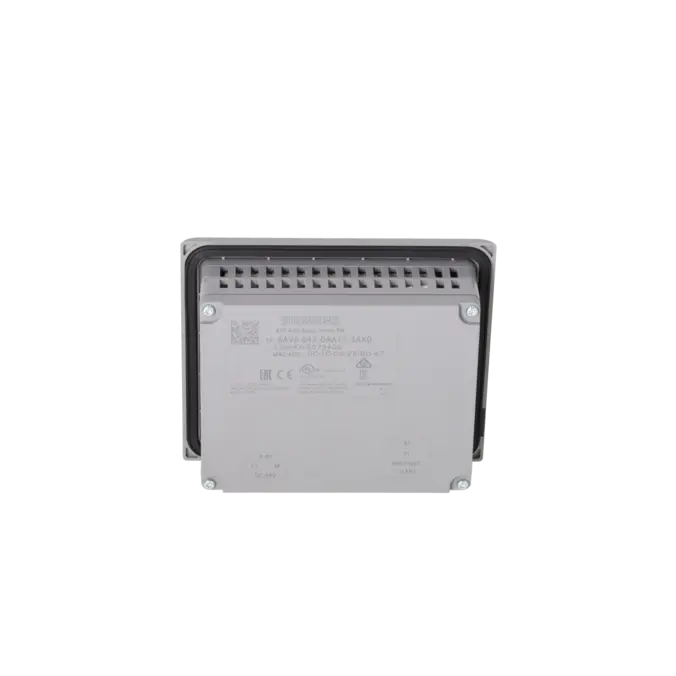

6AV6647-0AA11-3AX0 ist ein SIEMENS SIMATIC HMI KTP400 Basic mono PN aus der ersten Generation der Basic Panels. Das Bediengerät kombiniert Tasten- und Touchbedienung und wird zur maschinennahen Visualisierung, Bedienung und Prozessführung in industriellen Anlagen eingesetzt. Typische Anwendungen sind kleinere Bedienplätze an Maschinen, Anlagenmodulen, Prüfständen oder Fertigungszellen, bei denen Prozesswerte, Meldungen, Rezepturen und einfache Bedienbilder direkt an der Anlage dargestellt werden. Durch die PROFINET-Schnittstelle ist das Panel besonders relevant für Bestandsanlagen mit SIMATIC-Steuerungen und Ethernet-basierter Kommunikation. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, da Anzeigegröße, Projektierungsversion, Schnittstelle und Einbauform bei Austausch oder Reparatur eindeutig passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

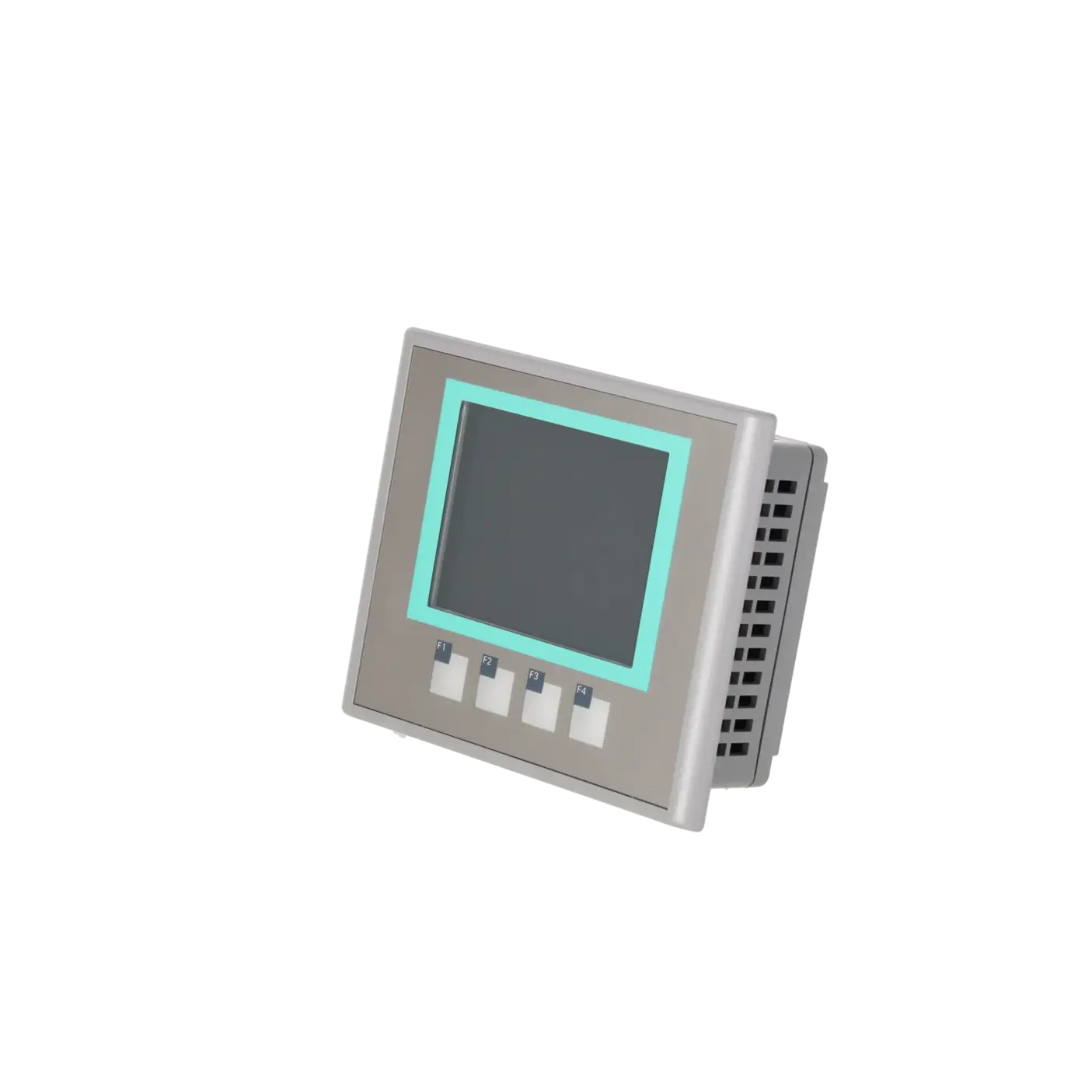

Das KTP400 Basic mono PN arbeitet mit einem 3,8-Zoll-STN-Display mit 320 x 240 Pixeln und vier Graustufen. Diese Ausführung ist für einfache HMI-Bilder, Bedienmasken, Meldetexte und Prozesswerte ausgelegt, nicht für grafisch anspruchsvolle Visualisierungen. Die Versorgung erfolgt mit 24 V DC innerhalb eines zulässigen Bereichs von 19,2 bis 28,8 V DC, was bei Austausch, Fehlersuche und Netzteilprüfung besonders relevant ist. Die Bedienung erfolgt über einen analog-resistiven Touchscreen sowie vier Funktionstasten. Für die Anlagenintegration stehen eine Industrial-Ethernet-Schnittstelle, PROFINET, TCP/IP, DHCP, SNMP, DCP und LLDP zur Verfügung. Die Front ist mit IP65 geschützt, während die Rückseite mit IP20 für den Schaltschrankeinbau ausgelegt ist.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6AV6647-0AA11-3AX0 ist der Status EOP: 2022-02-22 ausgewiesen. Damit ist das Panel für Betreiber von Bestandsanlagen vor allem unter Obsoleszenzgesichtspunkten relevant. Bei älteren SIMATIC HMI Basic Panels der ersten Generation sollte nicht nur die kurzfristige Beschaffung betrachtet werden, sondern auch die langfristige Reparaturfähigkeit, Projektverfügbarkeit, Ersatzteilstrategie und mögliche Migration. Als versionsbezogener Nachfolger ist 6AV6647-0AA11-3AX1 ausgewiesen. Für Modernisierungen wird im Umfeld der Basic Panels außerdem das KTP400 Basic 2nd Generation mit der Artikelnummer 6AV2123-2DB03-0AX0 als Nachfolgemodell geführt. Vor einem Wechsel sollten Projektierung, Einbauausschnitt, Kommunikationsstruktur, TIA-/WinCC-Version und Anlagenfreigabe geprüft werden, damit keine ungeplanten Anpassungen entstehen.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Ausfall von 6AV6647-0AA11-3AX0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn das bestehende Panel weiter in der Anlage verwendet werden soll und ein Austausch Projekt-, Einbau- oder Freigaberisiken verursachen würde. Austauschgeräte können helfen, Stillstandszeiten zu reduzieren, wenn eine kurzfristige Wiederinbetriebnahme Priorität hat. Für ältere Basic Panels unterstützt eine strukturierte Bevorratung die Versorgungssicherheit, insbesondere wenn mehrere Anlagen denselben HMI-Typ verwenden. Ein technischer Vor-Ort-Service ist besonders hilfreich, wenn Projektstände, Backups oder Kommunikationsdaten gesichert werden müssen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6AV6647-0AA11-3AX0 repariert werden, wenn Touch oder Display defekt sind?

Ja, eine Reparatur kann sinnvoll sein, wenn das Panel elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Das Bediengerät wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung kann bei geeigneter Fehlerlage bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur ist eine Funktionsprüfung relevant, damit das HMI wieder planbar in die Anlage zurückgeführt werden kann.

Gibt es einen Nachfolger für 6AV6647-0AA11-3AX0?

Ja, als versionsbezogener Nachfolger ist 6AV6647-0AA11-3AX1 ausgewiesen. Für Modernisierungsszenarien im Umfeld der SIMATIC Basic Panels kommt außerdem das KTP400 Basic 2nd Generation 6AV2123-2DB03-0AX0 als Migrationsmodell in Betracht. Ein Wechsel sollte jedoch nicht als ungeprüfter 1:1-Austausch behandelt werden. Entscheidend sind Projektierung, Einbauausschnitt, Kommunikationsanbindung, Bedienbilder, Runtime-Funktionen und Anlagenfreigaben. Vor einer Umstellung sollte geprüft werden, ob Reparatur, Austauschgerät oder Migration im konkreten Anlagenkontext die geringeren Stillstands- und Anpassungsrisiken verursachen.

Ist 6AV6647-0AA11-3AX0 mit bestehenden SIMATIC-Steuerungen kompatibel?

Das Panel unterstützt die Prozesskopplung zu mehreren SIMATIC-Steuerungsfamilien, darunter S7-1200, S7-1500, S7-200 sowie S7-300/400. Auch LOGO! und WinAC werden im technischen Datenumfeld aufgeführt. Für die tatsächliche Austauschbarkeit reicht diese Grundkompatibilität jedoch nicht allein aus. Entscheidend sind die konkrete Projektierung, Variablenadressen, Protokolle, IP-Struktur, Geräteversion und Engineering-Software. Bei einem Ersatzgerät sollte deshalb immer abgeglichen werden, ob das vorhandene HMI-Projekt exakt zum Paneltyp und zur Anlagenkommunikation passt.

Wie kann ein Projekt auf ein Ersatzgerät für 6AV6647-0AA11-3AX0 übertragen werden?

Der Projekttransfer erfolgt bei diesem Panel über Ethernet, da keine USB-Schnittstelle und kein SD-Kartenslot vorhanden sind. Vor dem Austausch sollte geprüft werden, ob ein aktuelles HMI-Projekt, ein Backup oder ein wiederherstellbarer Projektstand verfügbar ist. Das Ersatzgerät muss in den passenden Transfermodus gebracht werden, und die Netzwerkeinstellungen müssen zur PG/PC-Schnittstelle und zur Anlagenstruktur passen. Besonders kritisch ist ein Austausch ohne gesicherten Projektstand, weil Bedienbilder, Variablen, Meldungen, Benutzerverwaltung und Rezepturdaten sonst nicht zuverlässig wiederhergestellt werden können.

Was tun, wenn 6AV6647-0AA11-3AX0 kurzfristig benötigt wird?

Bei kurzfristigem Bedarf sollten Reparatur, Austauschgerät, geprüfte Gebrauchtware und Neuware gegeneinander bewertet werden. Die passende Option hängt vom Stillstandsrisiko, vom vorhandenen Projektstand, vom Zustand des defekten Panels und von der geforderten Anlagenfreigabe ab. Eine Reparatur kann wirtschaftlich sein, wenn das Gerät weiter genutzt werden soll und der Fehler eingrenzbar ist. Ein Austausch ist sinnvoll, wenn die Wiederinbetriebnahme schneller erfolgen muss. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Wann ist Austausch statt Reparatur bei 6AV6647-0AA11-3AX0 sinnvoll?

Ein Austausch ist besonders sinnvoll, wenn die Anlage schnell wieder anlaufen muss und ein passendes Gerät mit gesichertem Projektstand verfügbar ist. Eine Reparatur ist dagegen oft die bessere Wahl, wenn Einbau, Projektierung und Freigaben unverändert bleiben sollen oder wenn keine saubere Migrationsentscheidung getroffen werden kann. Bei EICHLER wird der Reparaturweg über Fehleranalyse, Kostenvoranschlag, Instandsetzung und Funktionsprüfung strukturiert bewertet. Für Einkauf und Instandhaltung entsteht dadurch eine klare Grundlage, ob Reparatur, Austausch oder Bevorratung die passendere Maßnahme ist.

Welche Angaben sind für eine Anfrage zu 6AV6647-0AA11-3AX0 wichtig?

Für eine belastbare Anfrage sollten Artikelnummer, Hersteller, Gerätetyp, Fehlerbild, Einsatzumgebung und vorhandener Projektstand bekannt sein. Hilfreich sind außerdem Angaben dazu, ob Reparatur, Austausch, Gebrauchtgerät oder Neuware geprüft werden soll. Bei HMI-Geräten ist besonders wichtig, ob ein Backup oder ein lauffähiges HMI-Projekt vorhanden ist. Zusätzlich können Fotos vom Typenschild, Informationen zur Versorgungsspannung, zur Netzwerkstruktur und zur verwendeten Engineering-Software die technische Klärung beschleunigen. Dadurch lassen sich Fehlbestellungen, unpassende Ersatzgeräte und unnötige Anlagenstillstände besser vermeiden.

Wie lässt sich das Obsoleszenzrisiko bei 6AV6647-0AA11-3AX0 reduzieren?

Das Risiko lässt sich reduzieren, indem Bestandsgeräte, Projektstände und kritische Anlagenpositionen frühzeitig erfasst werden. Für Betreiber ist besonders wichtig, Backups, Ersatzgeräte, Reparaturfähigkeit und Migrationsoptionen gemeinsam zu betrachten. Eine Bevorratung kann sinnvoll sein, wenn mehrere Maschinen denselben Paneltyp verwenden oder Stillstand hohe Folgekosten verursacht. Life Cycle Management hilft dabei, die weitere Nutzung der bestehenden HMI-Generation planbar zu bewerten. Ergänzend können technische Vor-Ort-Unterstützung und Schulungen rund um HMI, TIA Portal, Datensicherung und Fehlersuche helfen, Ausfälle schneller einzugrenzen und Wiederinbetriebnahmen sicherer vorzubereiten.
