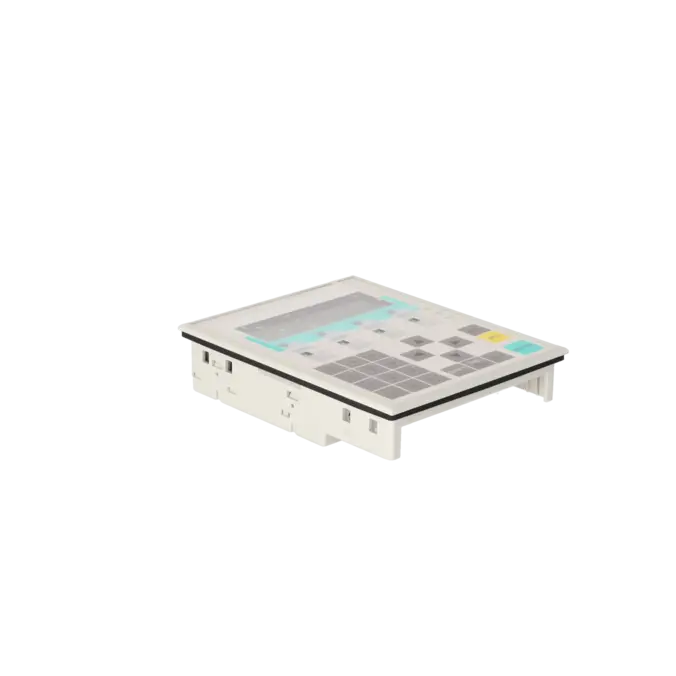

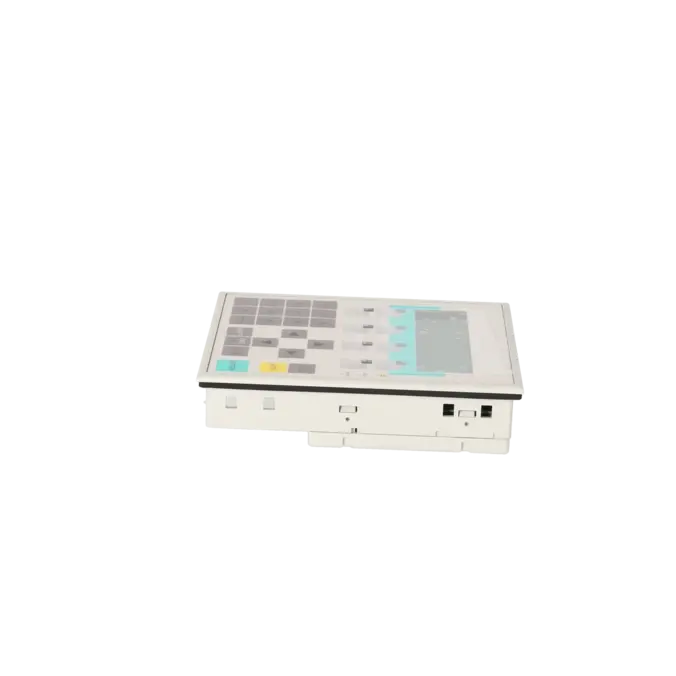

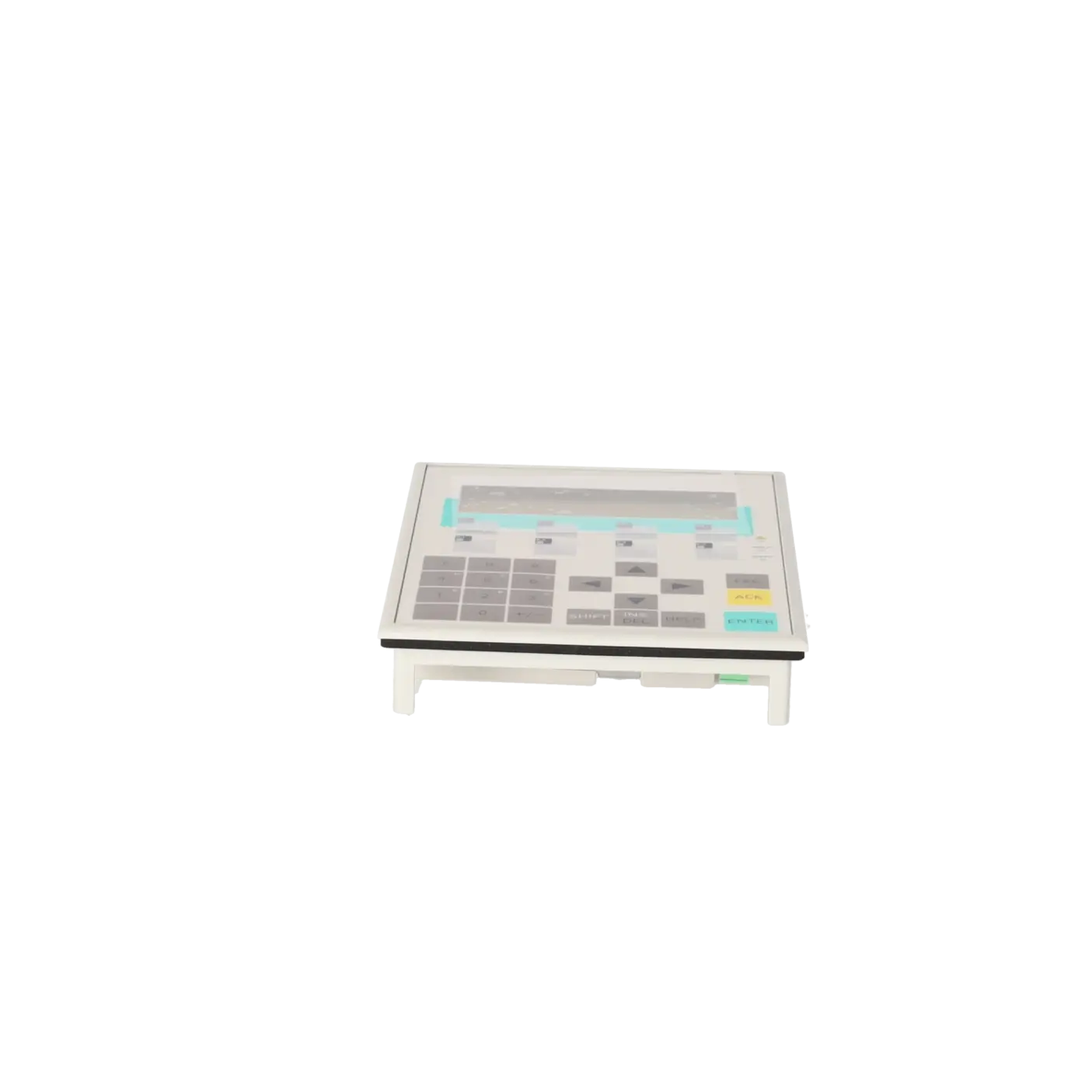

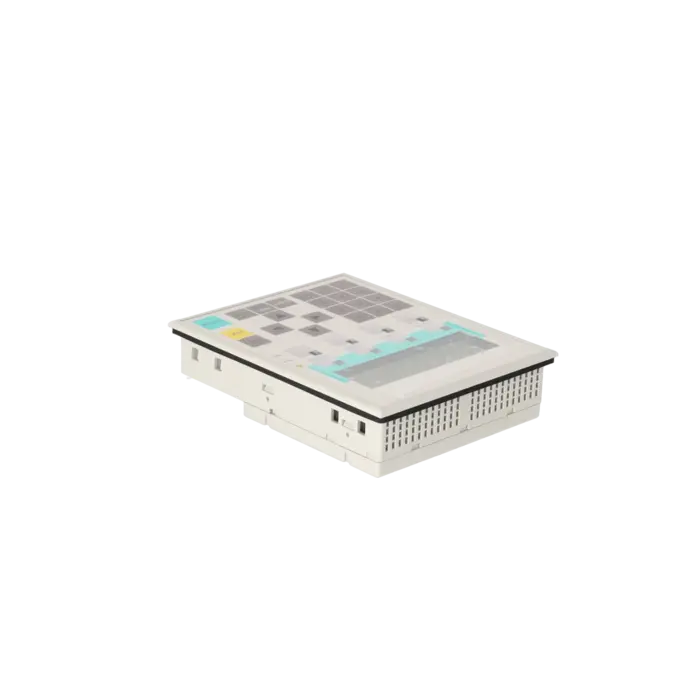

6AV3607-1JC20-0AX1
-
SIEMENS | HMI | Operator Panels mit Key
- EICHLER-Art.Nr.: K0116658
- EAN: 4025515052005

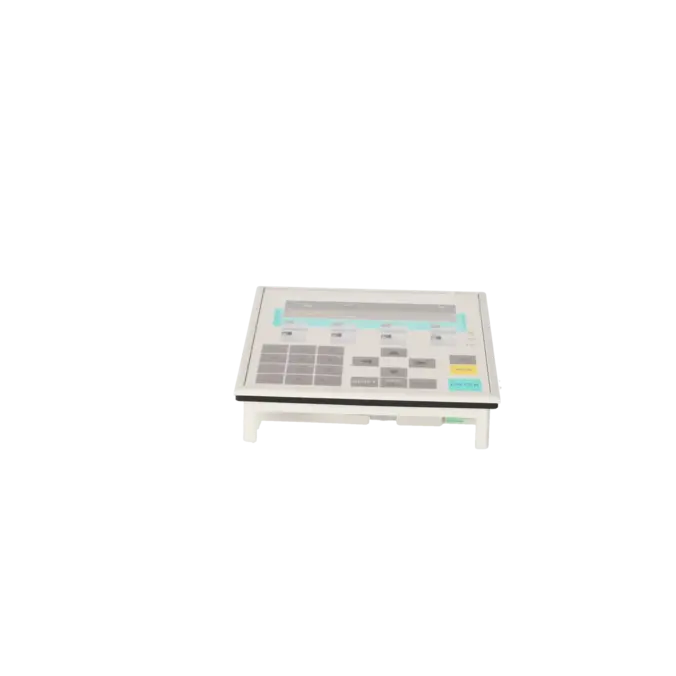

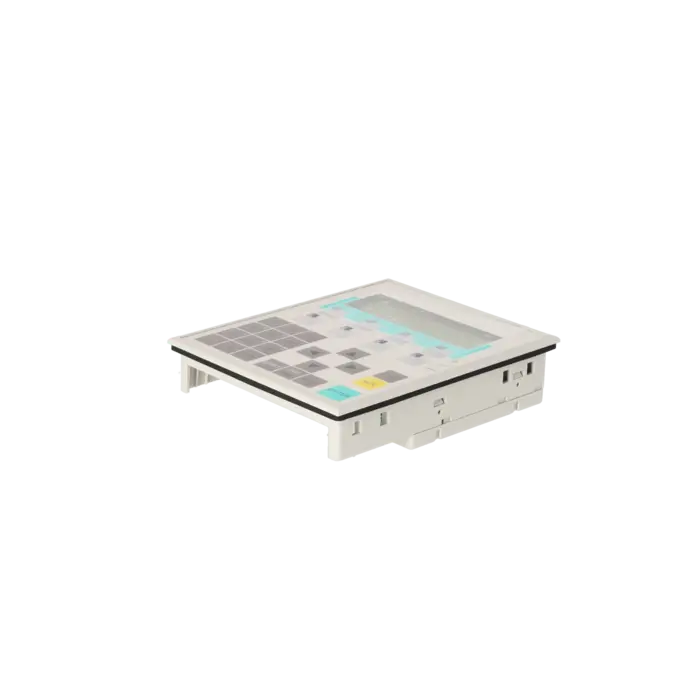

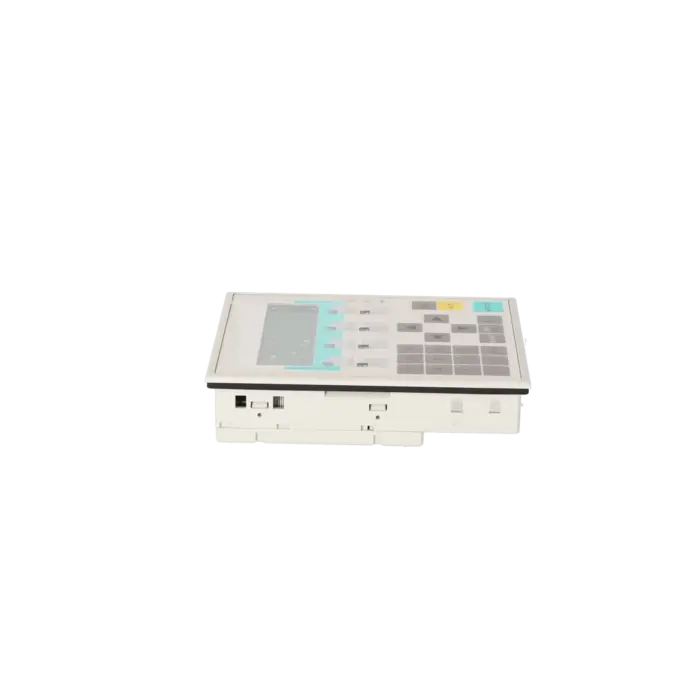

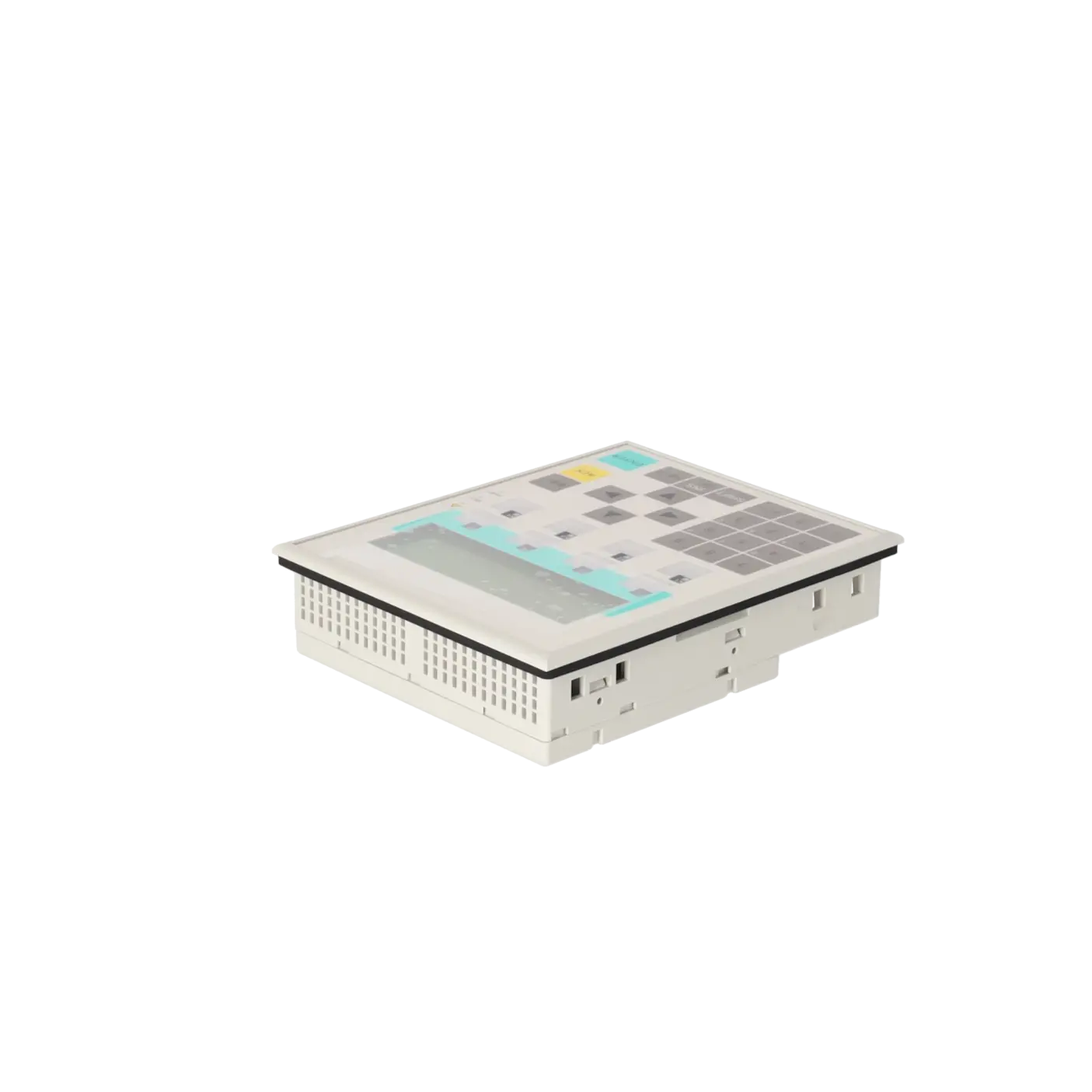

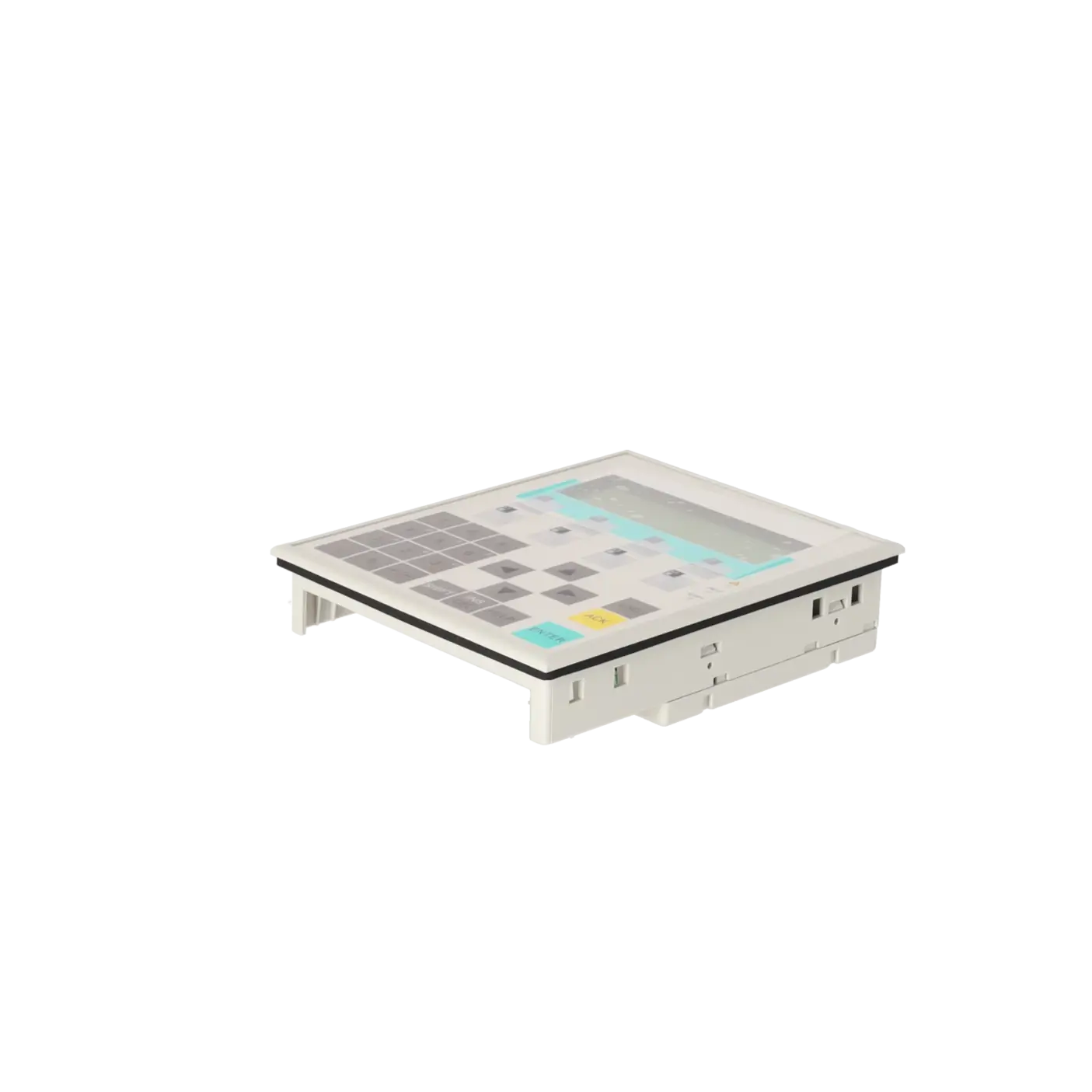

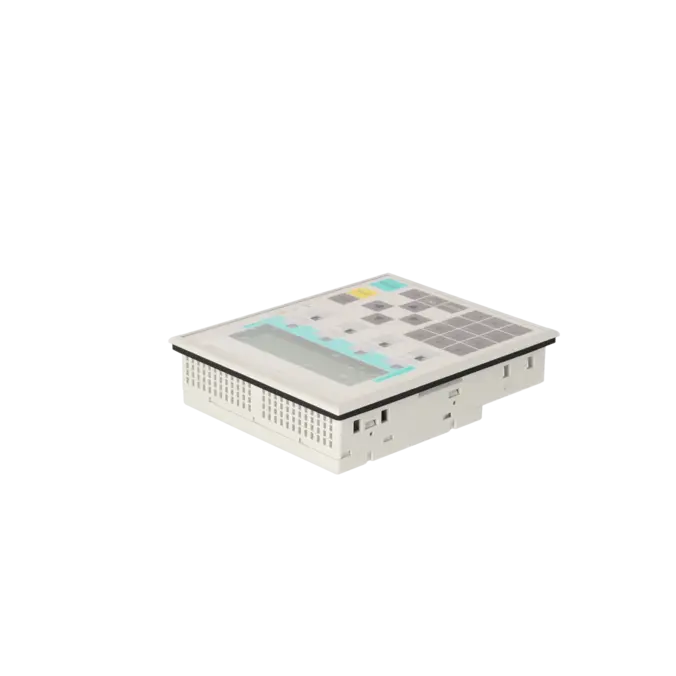

OPERATOR PANEL OP7/DP LC-DISPLAY, LED-HINTERLEUCHTET 4-ZEILIG, 20 ZEICHEN/ZEILE, SIMATIC S7, M7, PROFIBUS-DP 1,5 MBAUD MIT UL/CSA-ZULASSUNG
- EICHLER-Art.Nr.: K0116658
- EAN: 4025515052005
OPERATOR PANEL OP7/DP LC-DISPLAY, LED-HINTERLEUCHTET 4-ZEILIG, 20 ZEICHEN/ZEILE, SIMATIC S7, M7, PROFIBUS-DP 1,5 MBAUD MIT UL/CSA-ZULASSUNG
SIEMENS |
6AV3607-1JC20-0AX1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 0.498 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2007-10-01 | ||
| EAN | 4025515052005 | ||
| UPC | / | ||
| Statistische Warennummer | 85371098 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 4368 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist das 6AV3607-1JC20-0AX1 (OP7/DP)?
Das 6AV3607-1JC20-0AX1 ist ein SIEMENS SIMATIC OP7/DP als Ersatzteil (Spare Part) für textbasierte Bedienung in Bestandsanlagen. Es ist ein klassisches Operator Panel mit Tastenbedienung und Zeilendisplay – ideal, wenn ein 1:1-Austausch die schnellste Rückkehr zur Bedienbarkeit ist. Typische Einsatzfälle sind Maschinen, in denen Bedienlogik über feste Tasten (Quittieren/Start/Stop) läuft und keine grafische Visualisierung erforderlich ist. Das Gerät ist für robuste Schaltschrankanwendungen ausgelegt und auf langjährigen Feldbetrieb hin konzipiert.
Technische Kerndaten auf einen Blick
Das OP7/DP arbeitet mit 24 V DC und hat eine geringe Stromaufnahme (Nennwert 0,19 A). Für die Schutzwirkung im Schaltschrank ist die Front IP65 spezifiziert, die Rückseite ist IP20. Mechanisch sind Front- und Einbautiefe relevante Austauschdaten; im Datenblatt sind 144 × 180 mm Front und 38,5 mm Einbautiefe genannt. Diese Eckdaten helfen, ob der Austausch ohne Anpassung am Ausschnitt möglich ist. Insgesamt ist das Gerät kompakt und für schnelle 1:1-Montage vorgesehen.
Display: LC-Zeilen 4×20 und Backlight-MTBF
Das Panel nutzt ein schwarz/weißes LC-Zeilendisplay mit 4 Zeilen und 20 Zeichen pro Zeile. Die Anzeige ist LED-hinterleuchtet; als Lebensdauerkennwert nennt das Datenblatt eine Backlight-MTBF von 100.000 Stunden bei 25 °C. In der Praxis ist das ein zentraler Ersatzgrund: Wenn Texte nur noch schwach sichtbar sind, liegt es häufig an der Hintergrundbeleuchtung. Für Bestandsanlagen ist diese klare, textbasierte Anzeige oft ausreichend und sehr zuverlässig.
Bedienung: Membrantastatur, Funktionstasten und LEDs
Bedient wird das OP7/DP über eine Membrantastatur mit 8 Funktionstasten, von denen 4 mit LEDs ausgestattet sind. Das unterstützt Bedienkonzepte mit Rückmeldung (z. B. Betriebszustand, Quittierung, Freigabe). Zusätzlich ist alphanumerische Eingabe möglich, was bei Rezept- oder Parameterwerten hilfreich ist. Der Vorteil gegenüber reinen Touch-Panels: feste Tasten sind in rauen Umgebungen oft schneller, eindeutiger und mit Handschuhen gut bedienbar. Für 1:1-Ersatz ist die Tasten/LED-Logik häufig das wichtigste Kompatibilitätskriterium.
Kommunikation: PROFIBUS-DP über RS485 (1,5 Mbit/s)
Die Anbindung an die Steuerung erfolgt über RS485 für PROFIBUS-DP mit bis zu 1,5 Mbit/s. Genau diese Spezifikation ist entscheidend, weil viele Bestandsanlagen auf PROFIBUS-Topologien laufen. Bei Kommunikationsproblemen sind typische Ursachen Bus-Terminierung, Stecker, Leitung oder falsche Adresse/Baudrate. Das OP7/DP ist auf klassische DP-Kommunikation ausgelegt und eignet sich daher besonders dort, wo Ethernet-Umstellungen nicht gewünscht oder nicht möglich sind. Der DP-Fit ist damit ein klares Kaufargument für den Ersatz.
Schnittstellen: RS232/RS422 und was fehlt
Neben DP/RS485 nennt das Datenblatt RS232 und RS422 als zusätzliche Schnittstellen. Gleichzeitig ist für die Praxis wichtig, was nicht vorhanden ist: kein Industrial Ethernet und kein USB. Das verhindert Missverständnisse bei Service/Transfer-Erwartungen, wenn moderne Tools oder USB-Medien eingeplant werden. Wer einen Austausch plant, sollte deshalb sicherstellen, dass Diagnose/Engineering im Bestand über die vorhandenen seriellen Wege vorgesehen ist. Dieser Punkt ist häufig der Grund, warum “einfach anschließen” nicht funktioniert, obwohl die Hardware korrekt ist.
Schutzart und Einbau: IP65 Front und Einbautiefe
Für den Schaltschrankbetrieb ist die IP65-Front ein starkes Robustheitsmerkmal, insbesondere gegen Staub und Strahlwasser von vorn. Die Rückseite ist IP20, daher ist der Einbau im geschützten Schaltschrank vorgesehen. Für den mechanischen 1:1-Tausch sind Maße wie Front 144×180 mm und Einbautiefe 38,5 mm relevant, damit Ausschnitt und Platzverhältnisse passen. Diese Daten sind beim Ersatz in Bestandsanlagen oft entscheidender als “nice-to-have” Funktionen, weil sie Umbau vermeiden.
Projektierung: ProTool/Lite 2.51 – wichtig beim Ersatz
Die Projektierung erfolgt laut Datenblatt mit ProTool / Lite ab Version 2.51. Das ist für Bestandsanlagen häufig der Engpass: Nicht die Hardware, sondern die Engineering-Kompatibilität entscheidet, ob ein vorhandenes Projekt schnell übertragen oder wiederhergestellt werden kann. Wer Ersatz beschafft, sollte prüfen, ob Projektdateien, Softwarestand und Transferweg verfügbar sind. Ist das gegeben, lässt sich das OP7/DP ohne Plattformwechsel weiter betreiben – ein Vorteil gegenüber Retrofits, die Zeit und Abnahmeaufwand verursachen.
Reparatur/Austausch: Zeiten, Prüfprotokoll und Garantie
Wenn Ausfallzeit kritisch ist, helfen klare Servicepfade. Bei EICHLER sind für dieses Panel Reparatur (1–3 Tage) und Austausch (1–3 Tage) ausgewiesen; zusätzlich ist ein Prüfprotokoll „Operator Panel mit Key“ optional verfügbar. Für die Reparatur werden typische Schritte wie Reinigung, vorbeugende Instandhaltung und Funktionsprüfung genannt, plus mindestens 24 Monate Garantie. Das reduziert Risiko und beschleunigt Entscheidungen in der Instandhaltung, wenn eine Anlage schnell wieder bedienbar sein muss.
| Allgemeine Informationen | |
|---|---|
| kundenindividuelle Konfiguration | Nein |
| Display | |
| Ausführung des Displays | LC-Display, schwarz / weiß |
| grafikfähig | Nein |
| Zeilendisplay | |
| ● Anzahl Zeilen | 4 |
| ● Anzahl Zeichen je Zeile | 20 |
| Hintergrundbeleuchtung | |
| ● MTBF Hintergrundbeleuchtung (bei 25 °C) | 100 000 h |
| Bedienelemente | |
| Bedienelemente | Tasten |
| Tastatur | |
| ● Folientastatur | Ja |
| — frei beschriftbare Folientasten | Ja |
| ● Funktionstasten | |
| — Anzahl Funktionstasten | 8 |
| — Anzahl Funktionstasten mit LEDs | 4 |
| ● Systemtasten | |
| — Anzahl Systemtasten | 22 |
| ● numerische Tastatur | Ja |
| ● alphanumerische Tastatur | Ja |
| ● hexadezimale Tastatur | Ja |
| ● Mehrtastenbedienung | Nein |
| Touchbedienung | |
| ● Ausführung als Touch-Screen | Nein |
| Aufbauart/Montage | |
| Einbaulage | senkrecht |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung | 90° |
| Versorgungsspannung | |
| Spannungsart der Versorgungsspannung | DC 24 V |
| USV anschließbar | Nein |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 0,19 A |
| Prozessor | |
| Prozessortyp | X86 |
| Laufwerke | |
| Diskettenlaufwerk | Ja |
| CD-ROM | Nein |
| Festplatte | Nein |
| Speicher | |
| Art des Speichers | Flash / RAM |
| nutzbarer Speicher für Anwenderdaten | 128 kbyte |
| Ausgabeart | |
| Info LED | Ja |
| Power LED | Nein |
| Error LED | Nein |
| Uhrzeit | |
| Uhr | |
| ● Typ | Softwareuhr, synchronisierbar, ungepuffert |
| ● gepuffert | Nein |
| ● synchronisierbar | Ja |
| Schnittstellen | |
| Schnittstellen/Bustyp | 1x RS 232, 1x RS 422, 1x RS 485 (max. 1,5 Mbit/s) |
| Anzahl Schnittstellen RS 485 | 1 |
| Anzahl Schnittstellen parallel | 1 |
| USB-Schnittstelle | Nein |
| PC-Card-Slot | Nein |
| CF-Card-Slot | Nein |
| Sonderschnittstellen | Nein |
| Schutzart und Schutzklasse | |
| IP (frontseitig) | IP65 |
| IP (rückseitig) | IP20 |
| Normen, Zulassungen, Zertifikate | |
| Eignungsnachweis | CE, GL, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus, EX-Zone 2/22 |
| Umgebungsbedingungen | |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -25 °C |
| ● max. | 70 °C |
| Relative Luftfeuchte | |
| ● Betrieb, max. | 95 % |
| Betriebssysteme | |
| vorinstalliertes Betriebssystem | Rmos |
| Projektierung | |
| Meldungsanzeige | Ja |
| Meldesystem (inkl. Puffer und Quittierung) | Nein |
| Prozesswertdarstellung (Ausgabe) | Nein |
| Prozesswertvorgabe (Eingabe) möglich | Nein |
| Rezeptverwaltung | Nein |
| Projektierungs-Software | |
| ● Projektierungstool | ProTool / Lite ab Version 2.51 oder Version 1 (separat zu beziehen) |
| Peripherie/Optionen | |
| Zusatz-Softwarekomponenten ladbar | Nein |
| Maße | |
| Breite der Gehäusefront | 144 mm |
| Höhe der Gehäusefront | 180 mm |
| Einbautiefe | 38,5 mm |
| Gewichte | |
| Gewicht (ohne Verpackung) | 0,43 kg |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Display dunkel/kaum lesbar – was ist typisch? | Häufig ist die Hintergrundbeleuchtung der Auslöser. Das Datenblatt nennt 100.000 h MTBF (25 °C); nach langen Laufzeiten ist Alterung plausibel. |
| Keine Kommunikation über PROFIBUS-DP – was zuerst prüfen? | DP läuft über RS485: Terminierung/Stecker, Leitung, Adresse/Baudrate prüfen. Das Gerät ist für max. 1,5 Mbit/s spezifiziert – falsche Busparameter führen schnell zu Ausfällen. |
| Tasten reagieren nicht oder LEDs bleiben aus – welche schnellen Checks? | Zuerst 24 V DC Versorgung prüfen (Nennstrom 0,19 A) und ob die Membrantastatur mechanisch/elektrisch sauber funktioniert. Danach Projekt/Belegung kontrollieren (Funktionstasten/LED-Logik). |
| Warum scheitert ein „moderner“ Anschluss manchmal sofort? | Dieses OP7/DP hat kein Industrial Ethernet und kein USB. Wenn Engineering/Transfer/Diagnose über diese Wege erwartet wird, ist das ein typischer Grund für „geht nicht“-Situationen. |
| Wann ist Austausch statt Fehlersuche wirtschaftlicher? | Wenn Bedienbarkeit produktionskritisch ist oder der Fehler wiederkehrt, ist Austausch (1–3 Tage) oft der schnellste Weg. Optionales Prüfprotokoll hilft bei Nachweis/Audit. |
Wofür wird das 6AV3607-1JC20-0AX1 eingesetzt?
Als OP7/DP für Bestandsanlagen, die ein kompaktes Key-Panel mit Zeilendisplay und PROFIBUS-DP benötigen.
Welche Displaydaten sind für den Ersatz entscheidend?
S/W LC-Display, 4 Zeilen, 20 Zeichen/Zeile, Backlight-MTBF 100.000 h.
Wie wird das Panel angebunden?
Über RS485 (PROFIBUS-DP) bis 1,5 Mbit/s; zusätzlich gibt es RS232 und RS422.
Welche Engineering-Software wird benötigt?
ProTool / Lite ab Version 2.51.
Wie schnell sind Reparatur oder Austausch möglich?
Bei EICHLER: Reparatur 1–3 Tage (inkl. Funktionsprüfung, mind. 24 Monate Garantie), Austausch 1–3 Tage; optionales, kostenpflichtiges Prüfprotokoll inkl. Garantieverlängerung auf 36 Monate verfügbar.
