SIEMENS 6AV3607-1JC00-0AX1

Was ist 6AV3607-1JC00-0AX1 und wo wird es eingesetzt

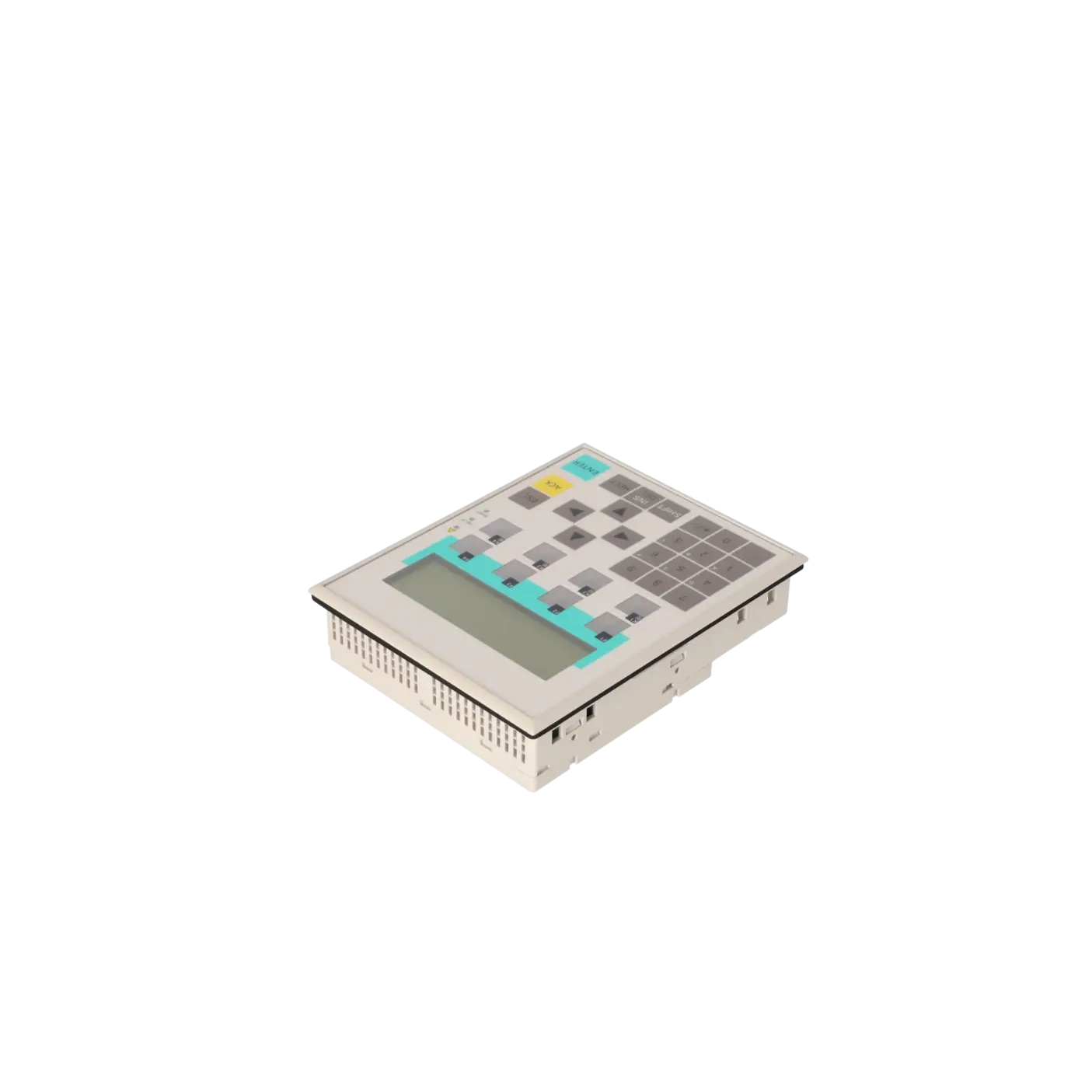

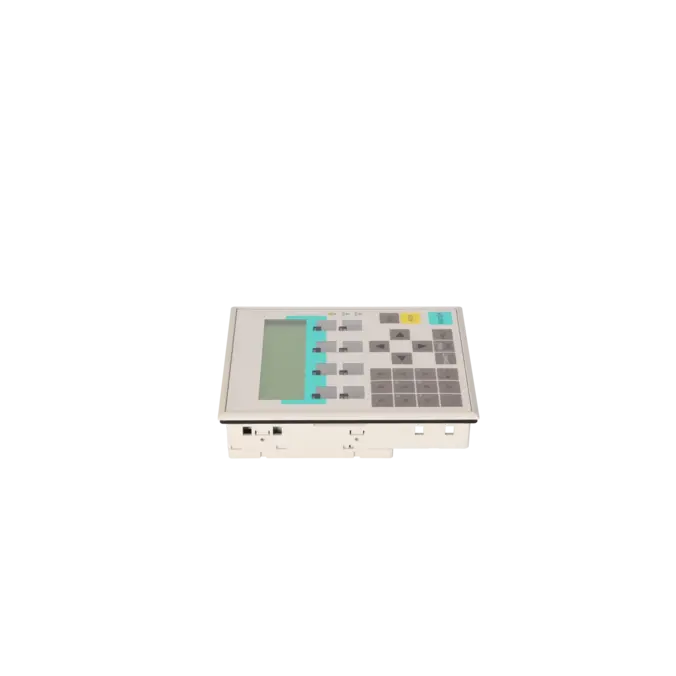

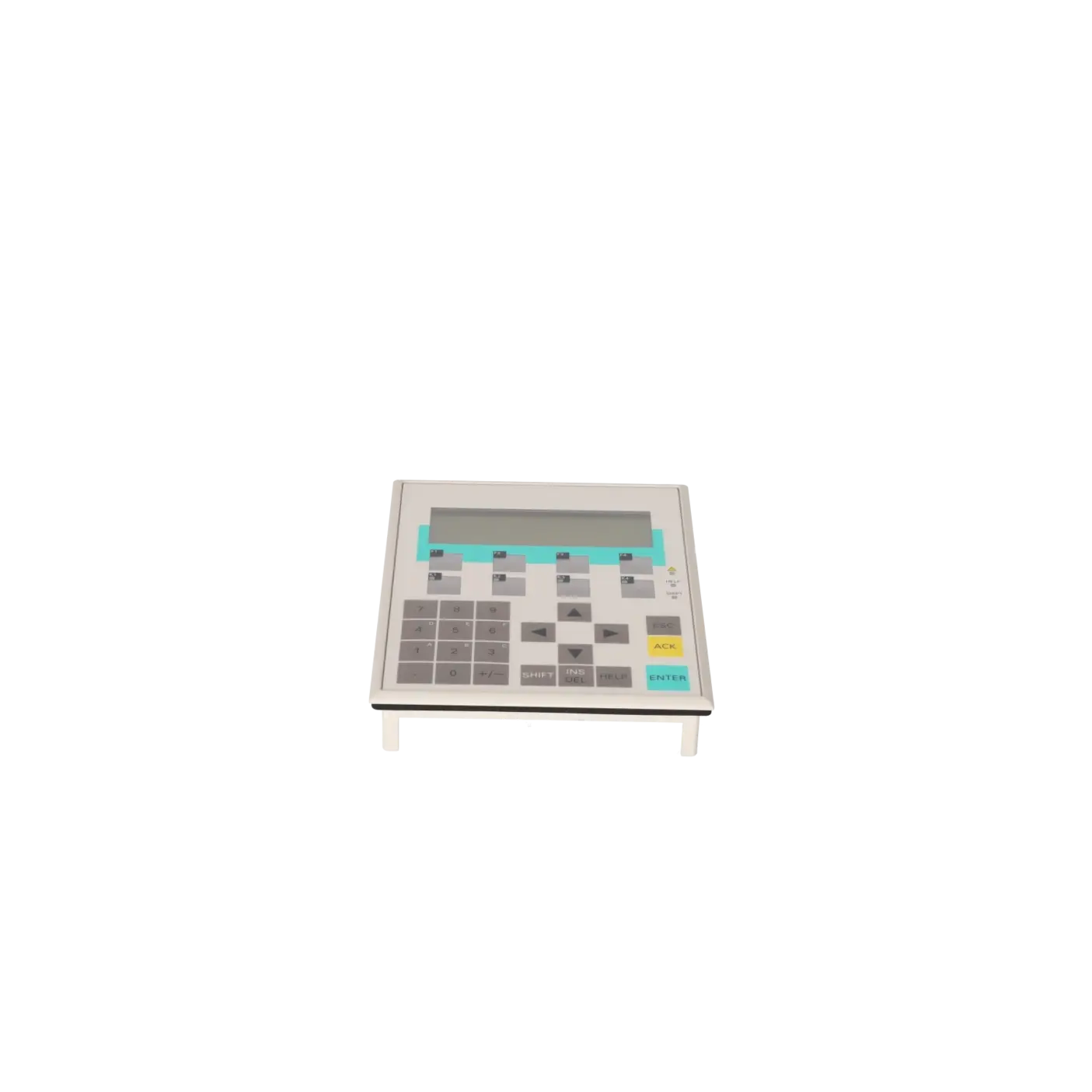

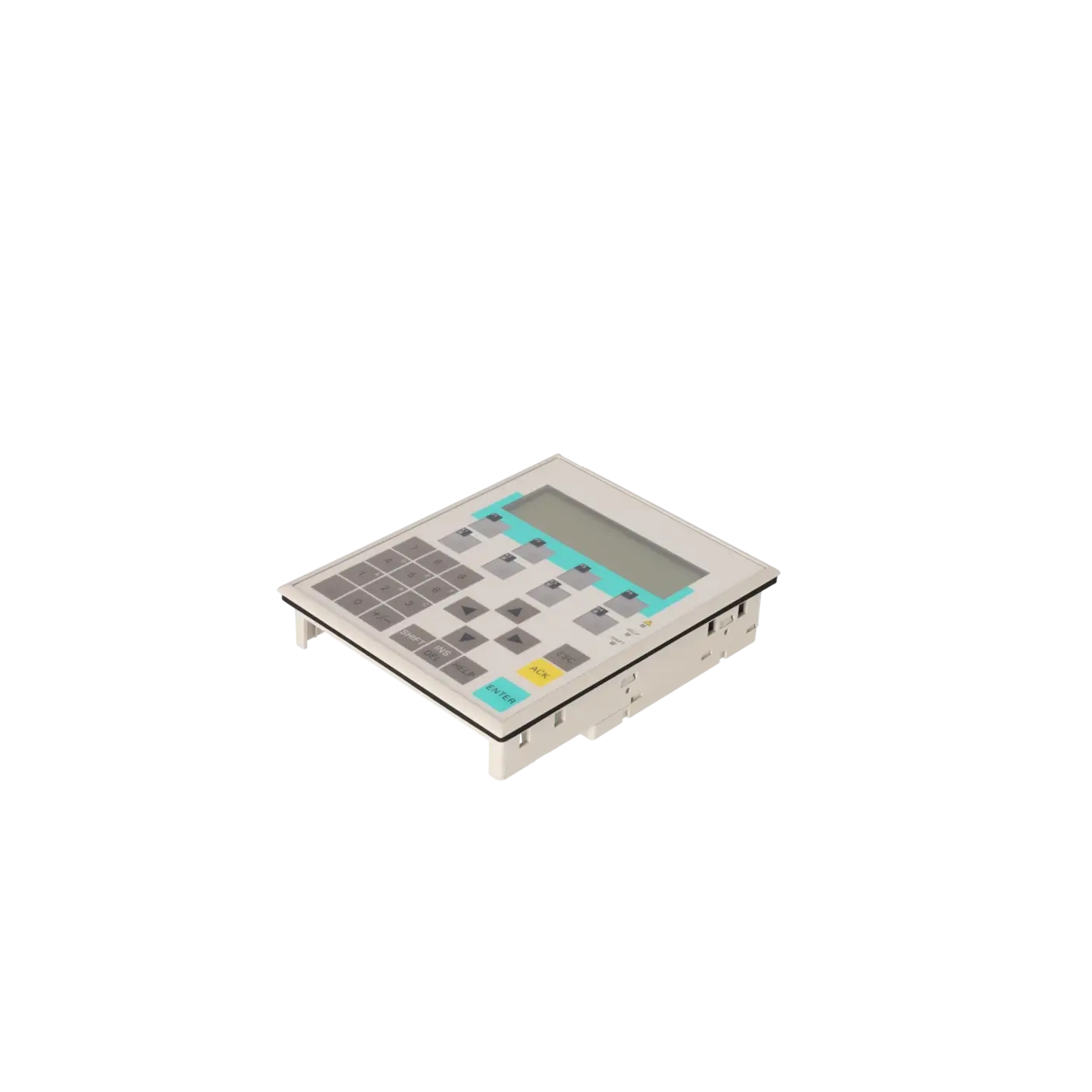

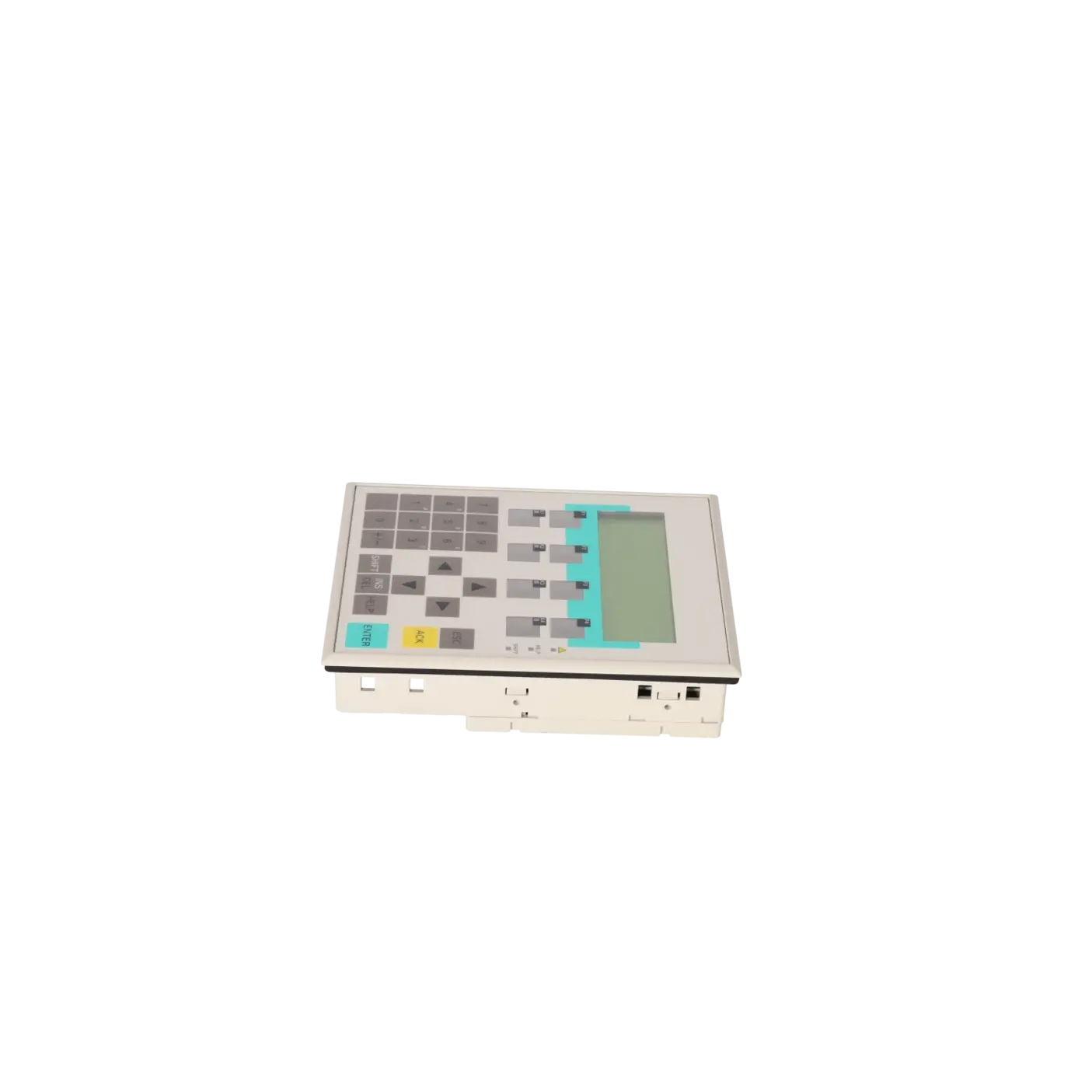

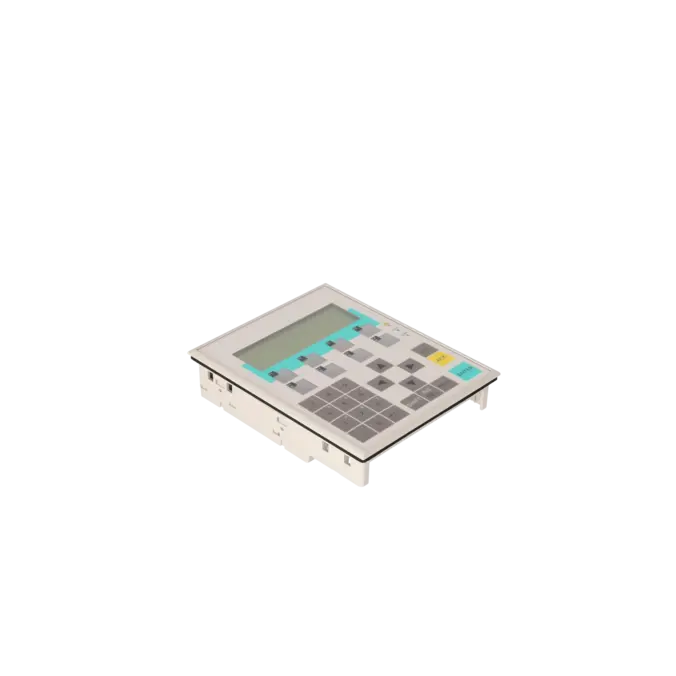

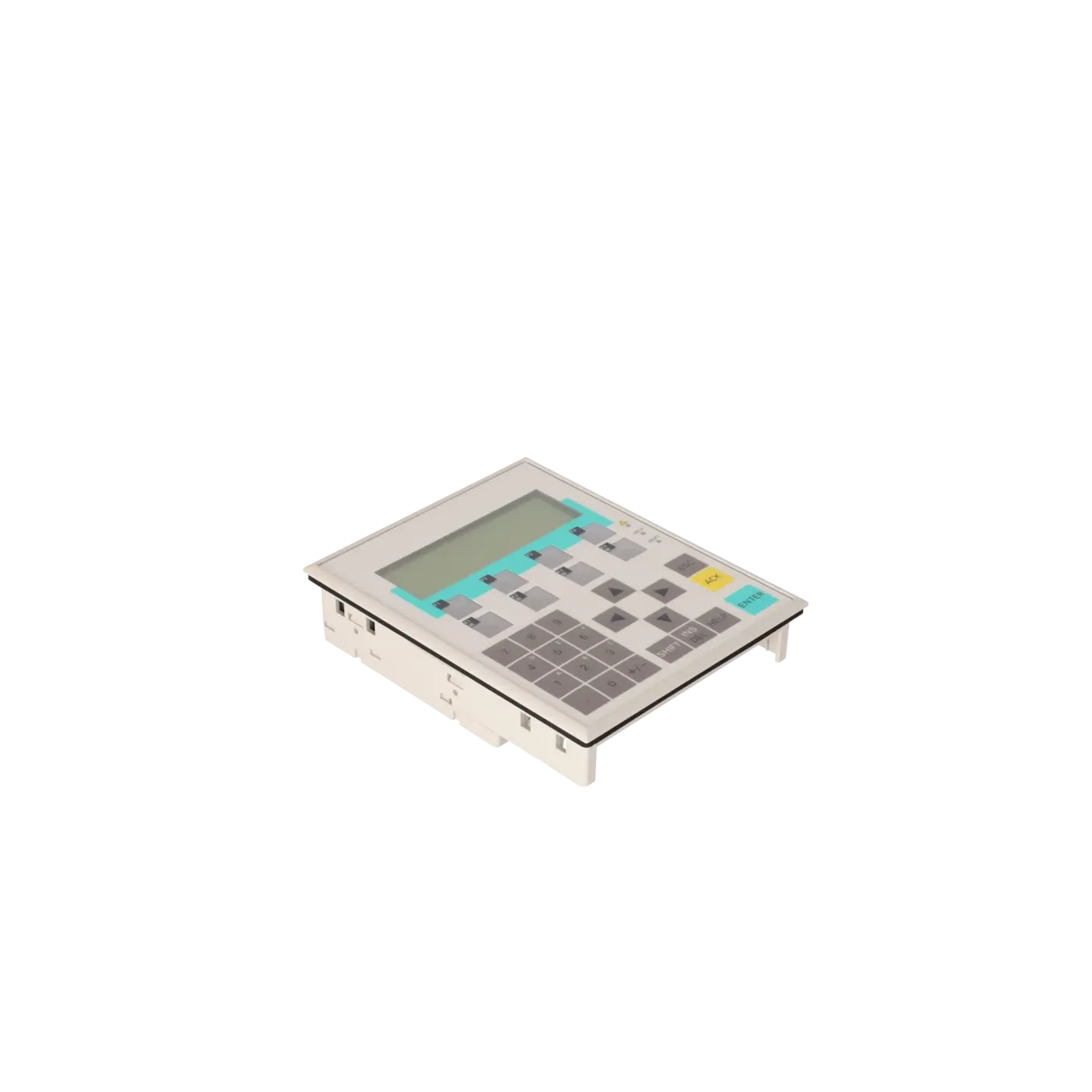

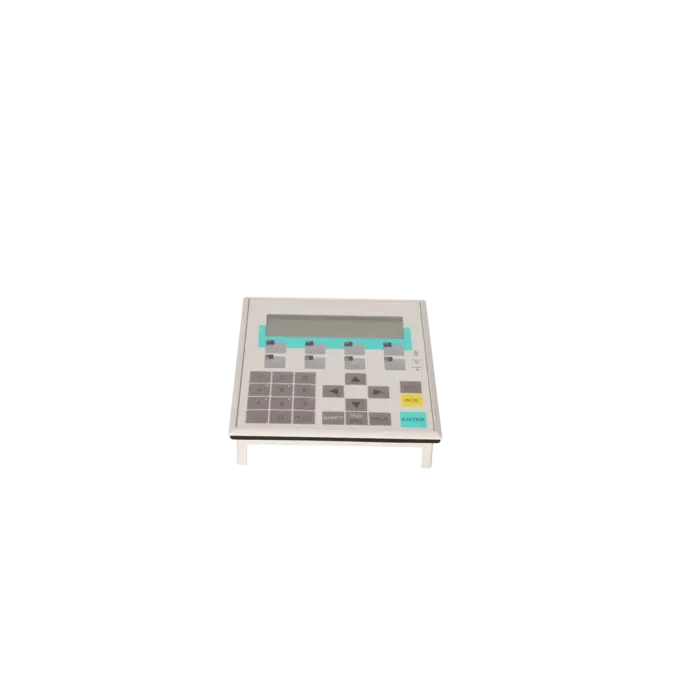

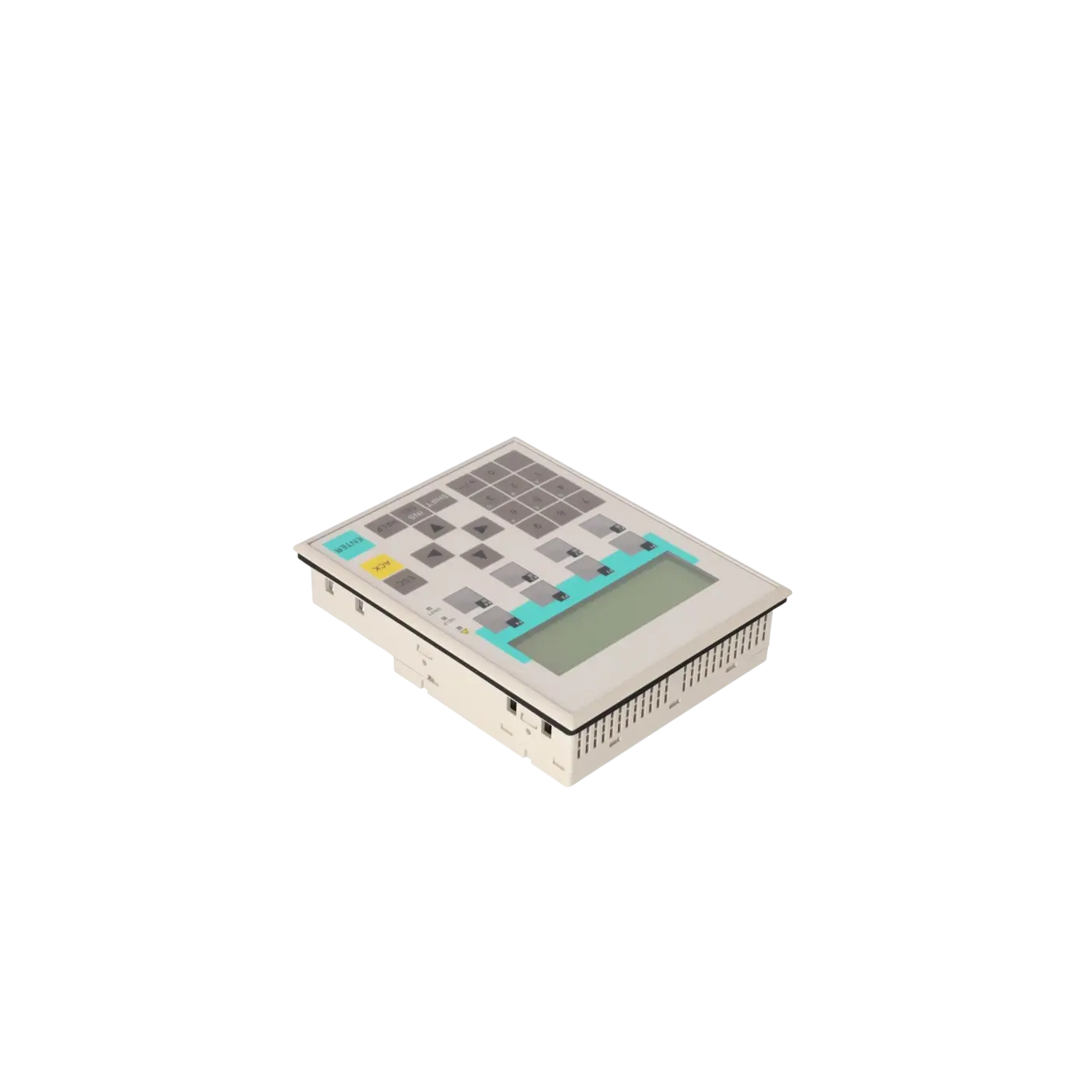

Das 6AV3607-1JC00-0AX1 ist ein SIEMENS SIMATIC HMI Operator Panel OP7/PP mit textbasiertem LC-Display, LED-Hinterleuchtung und 4 Zeilen à 20 Zeichen. Es gehört zur Klasse der key-basierten Bediengeräte und ist für Maschinen und Anlagen ausgelegt, bei denen Prozesswerte, Meldungen, Quittierungen und einfache Bedienfunktionen über Tasten ausgeführt werden. Die Variante OP7/PP ist für SIMATIC S5 und SIMATIC 505 mit nativen Treibern vorgesehen. Genau deshalb ist dieses Panel bis heute vor allem in Bestandsanlagen, Retrofit-Projekten und in der Ersatzteilversorgung älterer Automatisierungstechnik relevant. Für Instandhaltung und Einkauf ist die exakte Artikelnummer entscheidend, weil sie die passende Kommunikationsvariante und damit die technische Austauschbarkeit festlegt.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Technisch prägend sind die 24 V DC-Versorgung, ein Nennstrom von rund 0,19 A, die Schnittstellen TTY, RS232, RS422 und RS485, die Schutzarten IP65 frontseitig und IP20 rückseitig, die kompakten Maße 144 x 180 x 38,5 mm sowie das geringe Gewicht von rund 0,43 kg. Das schwarz-weiße LC-Display ist nicht grafikfähig und kein Touchscreen. Stattdessen ist das Gerät auf robuste, klare Textführung in klassischen Maschinenoberflächen ausgelegt. Hinzu kommen 8 Funktionstasten, davon 4 mit LED, sowie eine angegebene MTBF der Hintergrundbeleuchtung von 100.000 Stunden bei 25 °C. Für Projektierung und Änderungen ist ProTool / Lite ab Version 2.51 relevant. Das ist besonders wichtig, wenn alte Projekte gesichert, geändert oder migriert werden sollen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Beim 6AV3607-1JC00-0AX1 handelt es sich klar um ein Obsoleszenzprodukt. Auf der EICHLER-Seite ist der Produktstatus mit EOP: 2007-10-01 angegeben. Siemens führte die OP7/PP-Geräte ebenfalls als auslaufend bzw. typgestrichen. Für Betreiber bedeutet das in der Praxis: Die Versorgungssicherheit stützt sich heute vor allem auf Reparatur, Austauschgeräte und geprüfte Gebrauchtware, nicht mehr auf eine normale Serienverfügbarkeit. Siemens nannte für die OP7/PP-Variante historisch das OP 77A als Nachfolger. In der Migrationsdokumentation verweist Siemens außerdem auf eine Migration von OP7 auf OP 77A bzw. OP 77B. Das ist jedoch kein blindes 1:1-Ersatzszenario, sondern verlangt eine Prüfung von Projektierung, Schnittstelle und Funktionsumfang.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für Betreiber älterer Anlagen sind die bei EICHLER verfügbaren Leistungen besonders praxisnah. Reparatur ist dann sinnvoll, wenn die bestehende Projektierung, Verdrahtung und Einbausituation erhalten bleiben sollen und ein wirtschaftlicher Erhalt der vorhandenen Baugruppe im Vordergrund steht. Austauschgeräte sind stark, wenn Stillstandskosten hoch sind und schnell wieder produziert werden muss. Gebrauchtgeräte helfen, wenn Budget, Lagerstrategie und kurzfristige Verfügbarkeit wichtiger sind als die Beschaffung eines Neuteils. Zusätzlich ist Neu auf Anfrage vorgesehen. Auf der Artikeldetailseite werden für Reparatur, Austausch und Gebraucht jeweils kurze Bearbeitungs- bzw. Lieferzeiten von 1–3 Tagen ausgewiesen. Gerade bei abgekündigten HMIs tragen diese Optionen dazu bei, die Funktionsfähigkeit trotz Obsoleszenz abzusichern.

Ist 6AV3607-1JC00-0AX1 noch im regulären Life Cycle?

Nein. Für das Gerät ist ein EOP-Status zum 01.10.2007 ausgewiesen, und Siemens führte die OP7/PP-Baureihe als auslaufendes Produkt. Für die Beschaffung bedeutet das heute: Wer die Anlagenverfügbarkeit sichern will, sollte nicht nur auf Neukaufoptionen setzen, sondern Reparatur, Austauschgeräte und geprüfte Gebrauchtteile strategisch mitdenken. Genau dieser Punkt ist für Einkauf und Instandhaltung entscheidend, wenn ungeplante Stillstände vermieden werden sollen.

Welche Software brauche ich für Projektierung oder Änderungen?

Für das OP7/PP nennt Siemens ProTool / Lite ab Version 2.51. Das ist wichtig, weil viele Bestandsanlagen nur noch mit älteren Engineering-Umgebungen sauber bearbeitet werden können. Für Modernisierungsprojekte kommt zusätzlich das Thema Migration ins Spiel, da Siemens in der WinCC-flexible-Migrationsdokumentation beschreibt, wie bestehende ProTool-Projekte mit Bediengerätewechsel weitergeführt werden. Für Serviceeinsätze ist deshalb vorab zu klären, ob das Originalprojekt vorhanden ist und in welcher Softwareversion es gepflegt wurde.

Welche Steuerungen und Schnittstellen sind für dieses Panel relevant?

Die Artikelvariante 6AV3607-1JC00-0AX1 ist für SIMATIC S5 und SIMATIC 505 ausgelegt. Siemens nennt im Datenblatt native Treiber für diese Umgebungen. In den Kommunikationsunterlagen wird das OP7/PP außerdem mit den für Altanlagen typischen seriellen Anbindungen beschrieben, darunter AS511 und FAP im S5-Umfeld. Für die Praxis heißt das: Vor Bestellung oder Austausch muss nicht nur die Panelgröße, sondern vor allem die korrekte Kommunikationsart geprüft werden, weil gerade bei Altanlagen die Schnittstelle über die tatsächliche Einsetzbarkeit entscheidet.

Gibt es einen Siemens-Nachfolger für das OP7/PP?

Siemens nannte für die OP7/PP-Variante historisch das OP 77A als Nachfolgemodell. Zusätzlich beschreibt die Siemens-Migrationsdokumentation den Wechsel von OP7 auf OP 77A oder OP 77B. Für Betreiber bedeutet das: Ein Nachfolger ist grundsätzlich benennbar, aber der Austausch ist nicht automatisch funktionsgleich. Projektierung, Bedienlogik, Kommunikationsschnittstelle und eventuell auch Einbau- oder Konvertierungsdetails müssen vorab geprüft werden, damit aus einem Ersatz nicht ein Umbauprojekt unter Zeitdruck wird.

Bleiben Daten bei Spannungsausfall erhalten?

Das OP7 arbeitet batterielos. Laut Siemens bleiben die Betriebsdaten ohne Meldepuffer im Flash-Speicher erhalten. Gleichzeitig nennt das Datenblatt eine Software-Uhr ohne Batterie-Backup. Das ist für die Praxis wichtig: Projektierungsdaten und Grundfunktionalität sind nicht automatisch verloren, aber Pufferinhalte und Uhrzeitverhalten sollten im Servicefall bewusst geprüft werden. Für Bestandsanlagen ist das ein relevanter Punkt, wenn nach einem Spannungsausfall Meldungshistorie oder zeitbezogene Einträge erwartet werden.
