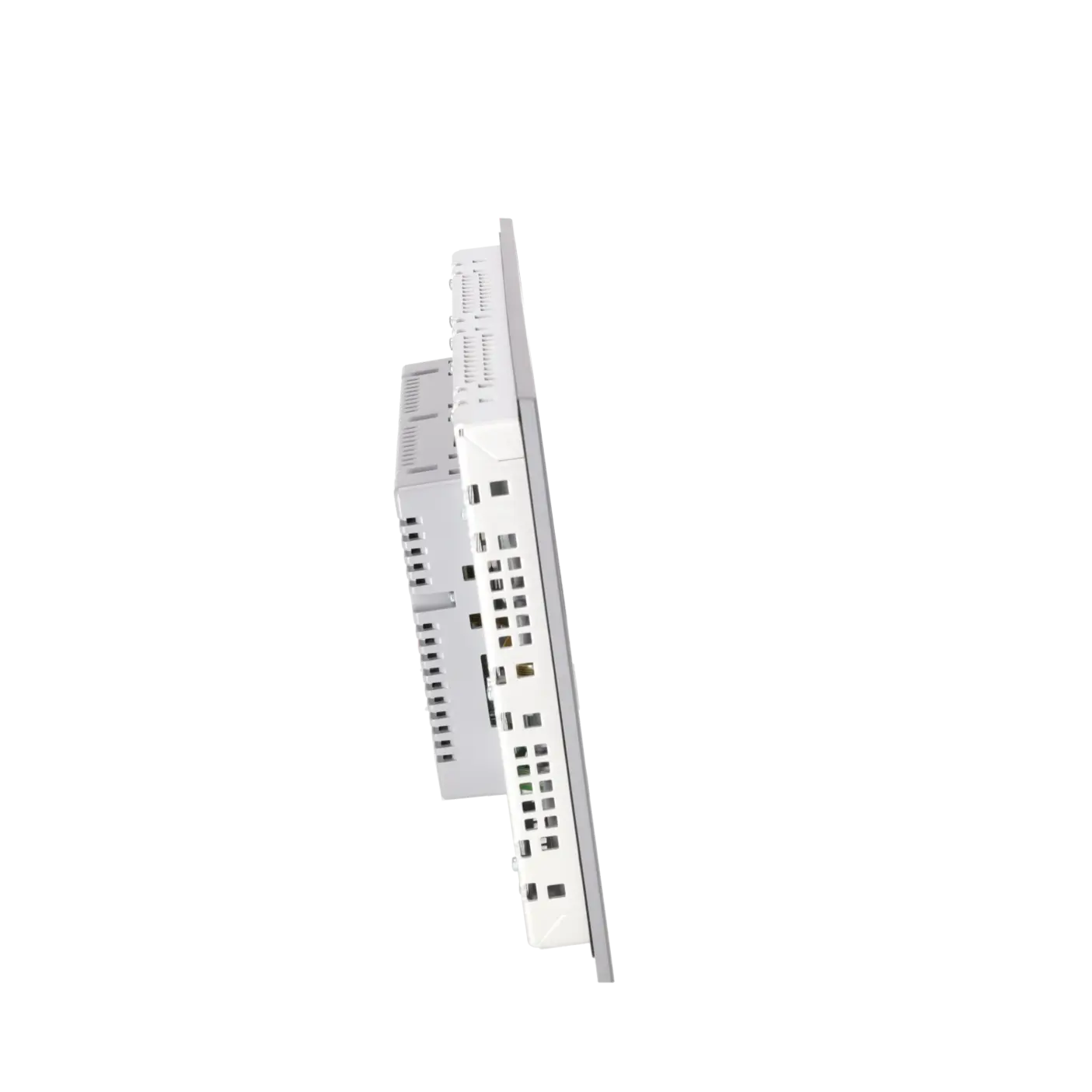

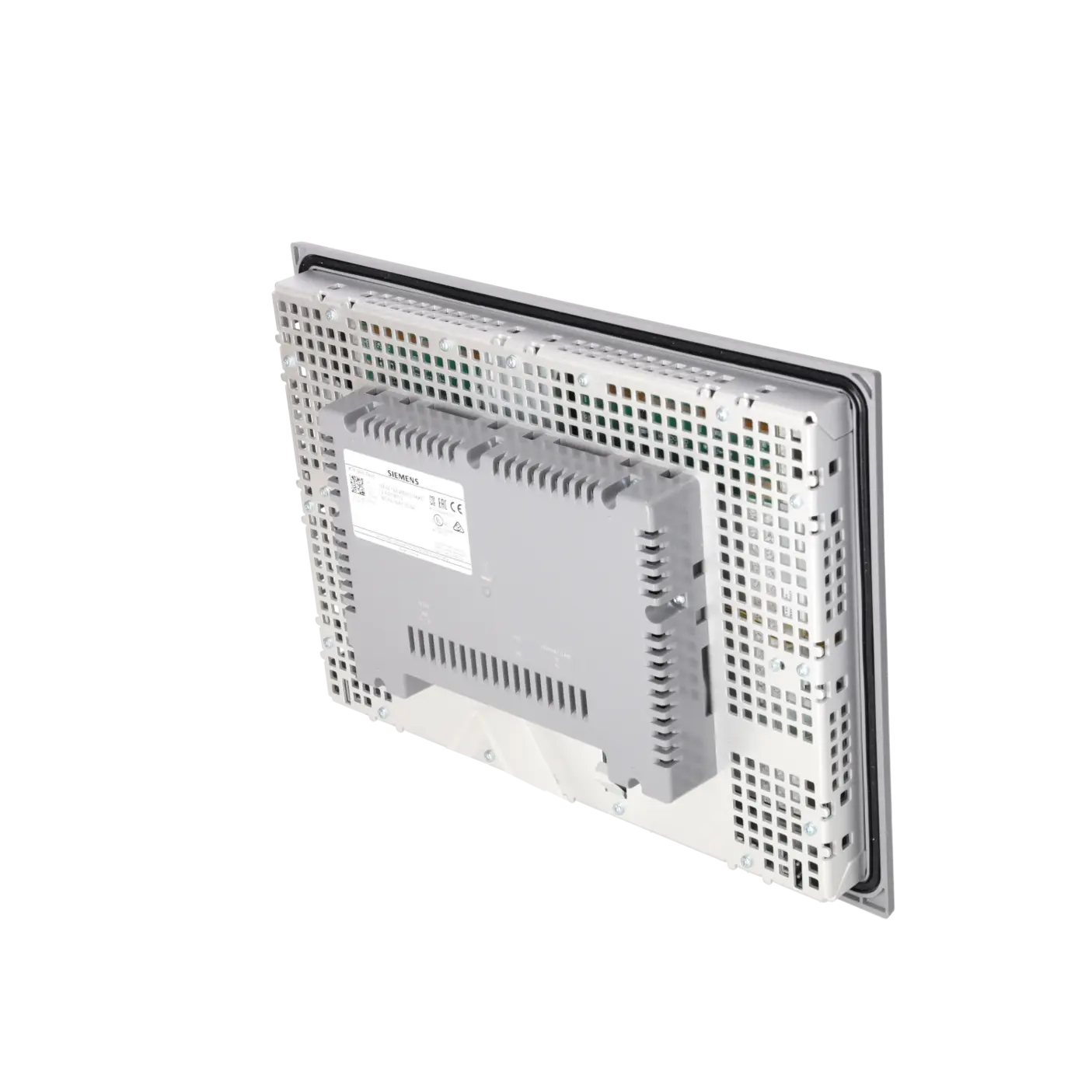

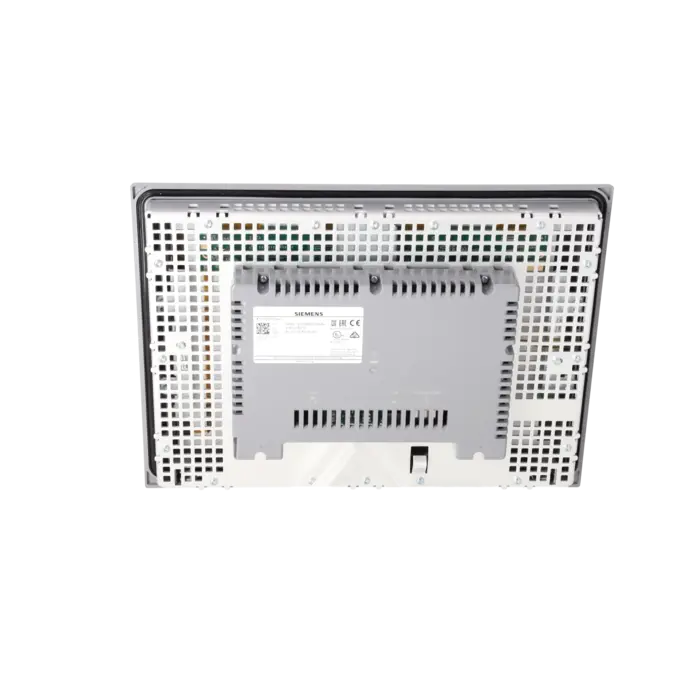

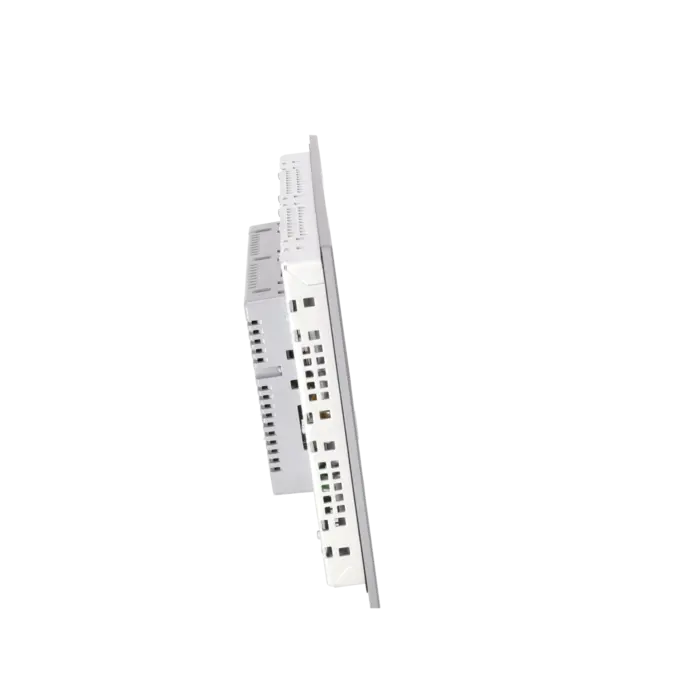

SIEMENS 6AV2123-2MB03-0AX0

Was ist 6AV2123-2MB03-0AX0 und wo wird es eingesetzt

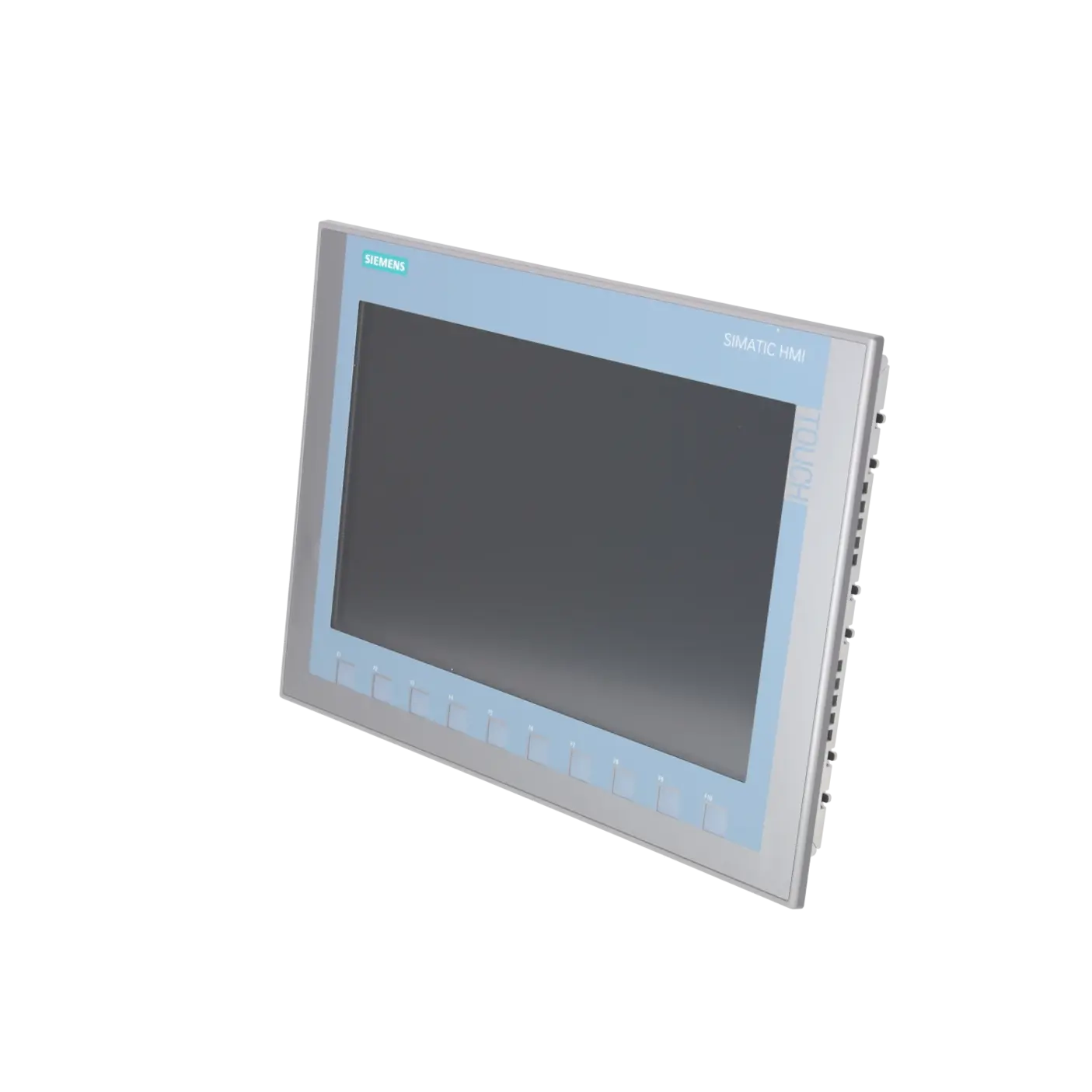

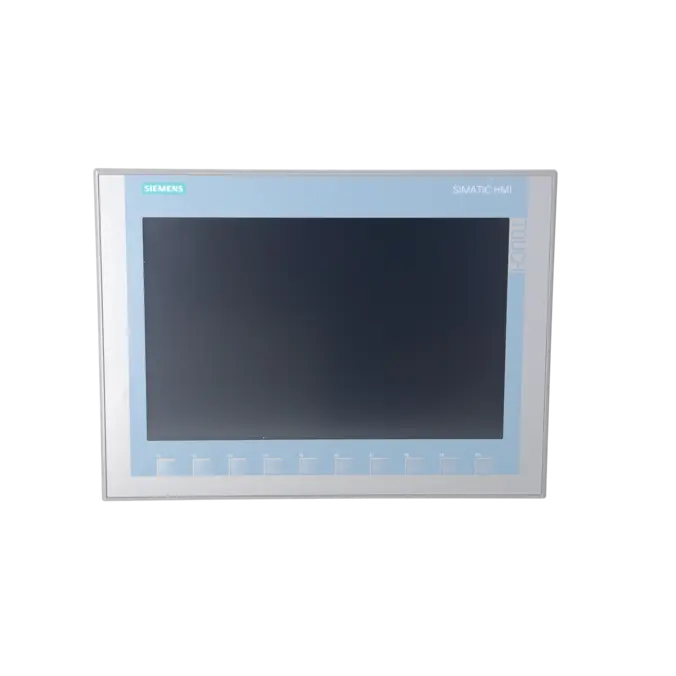

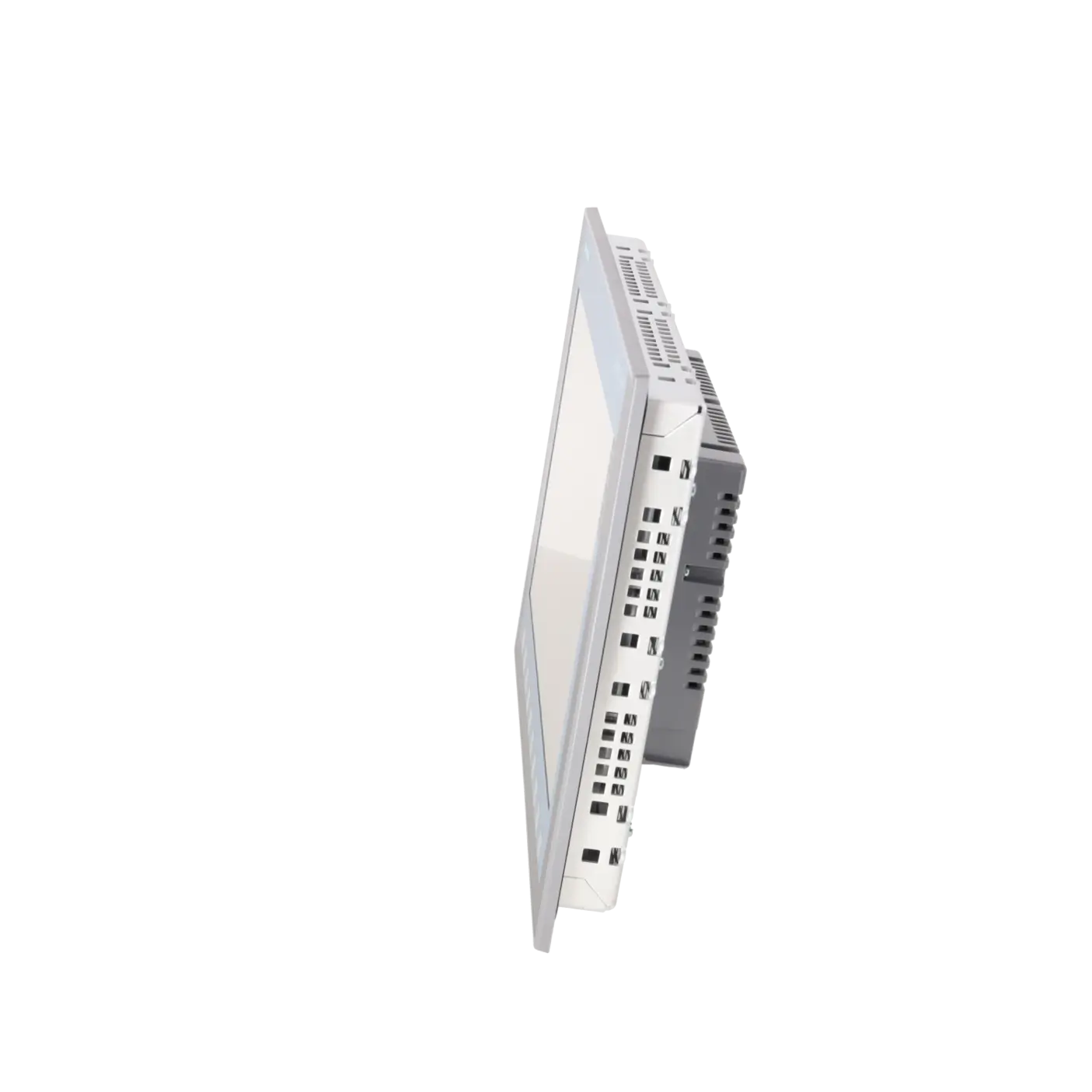

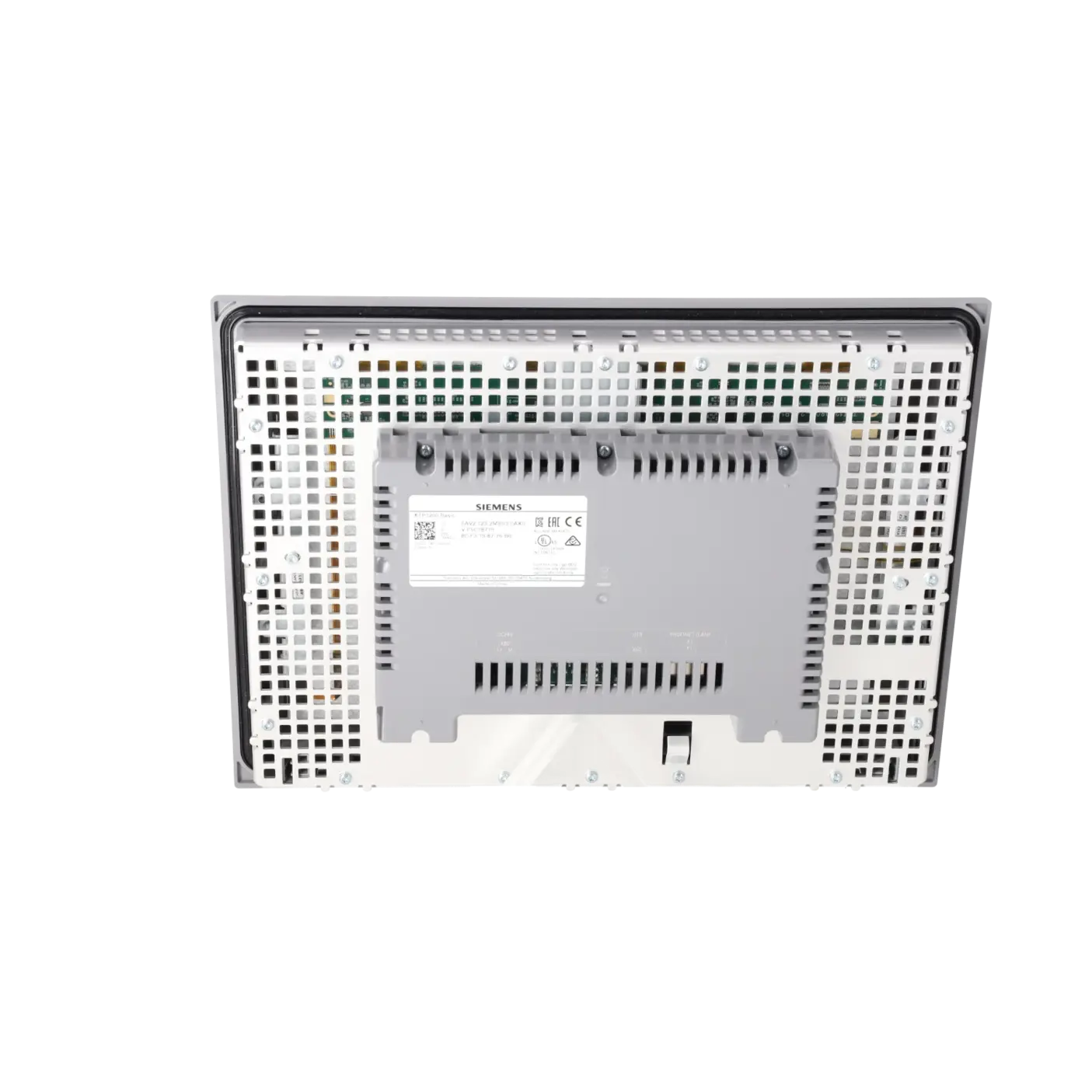

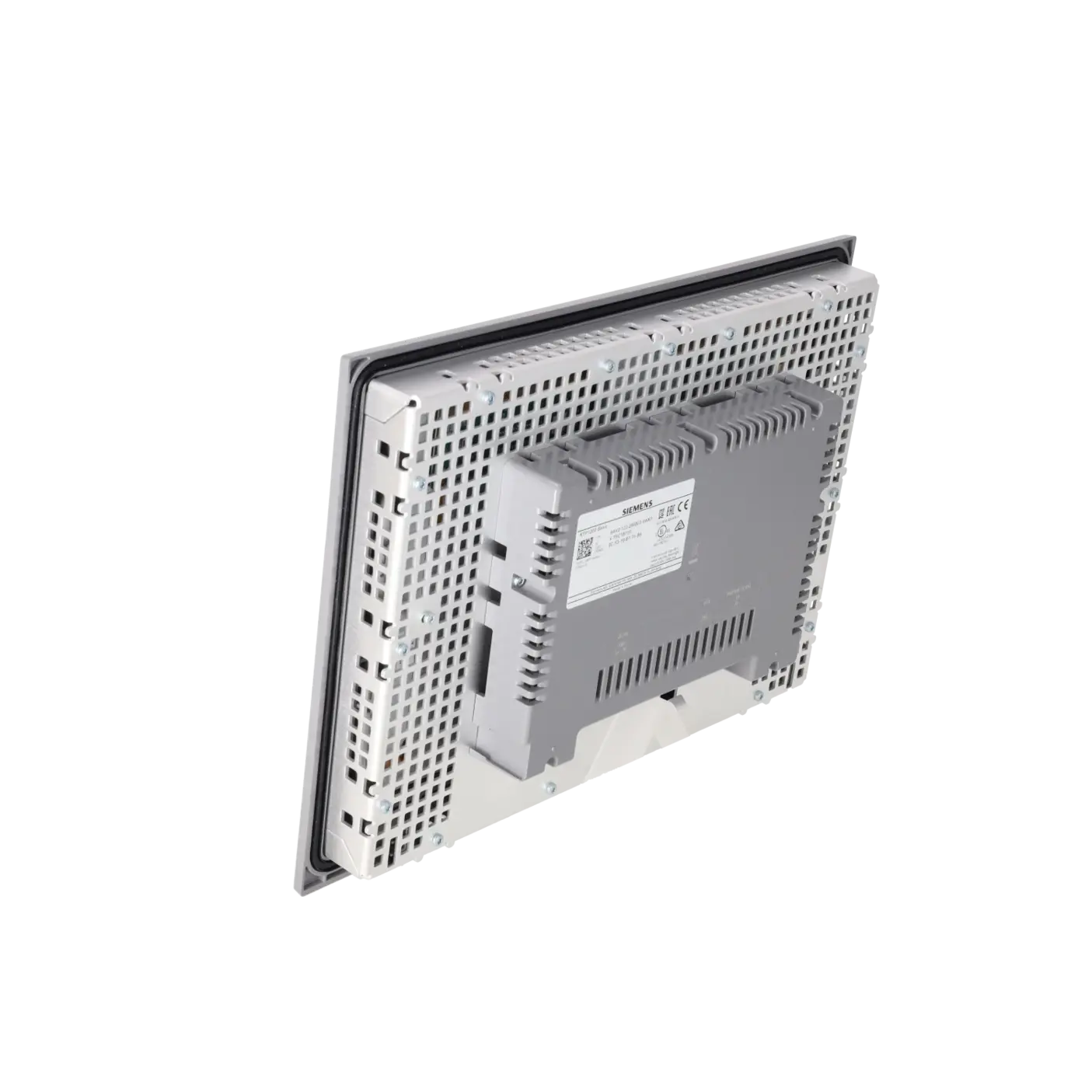

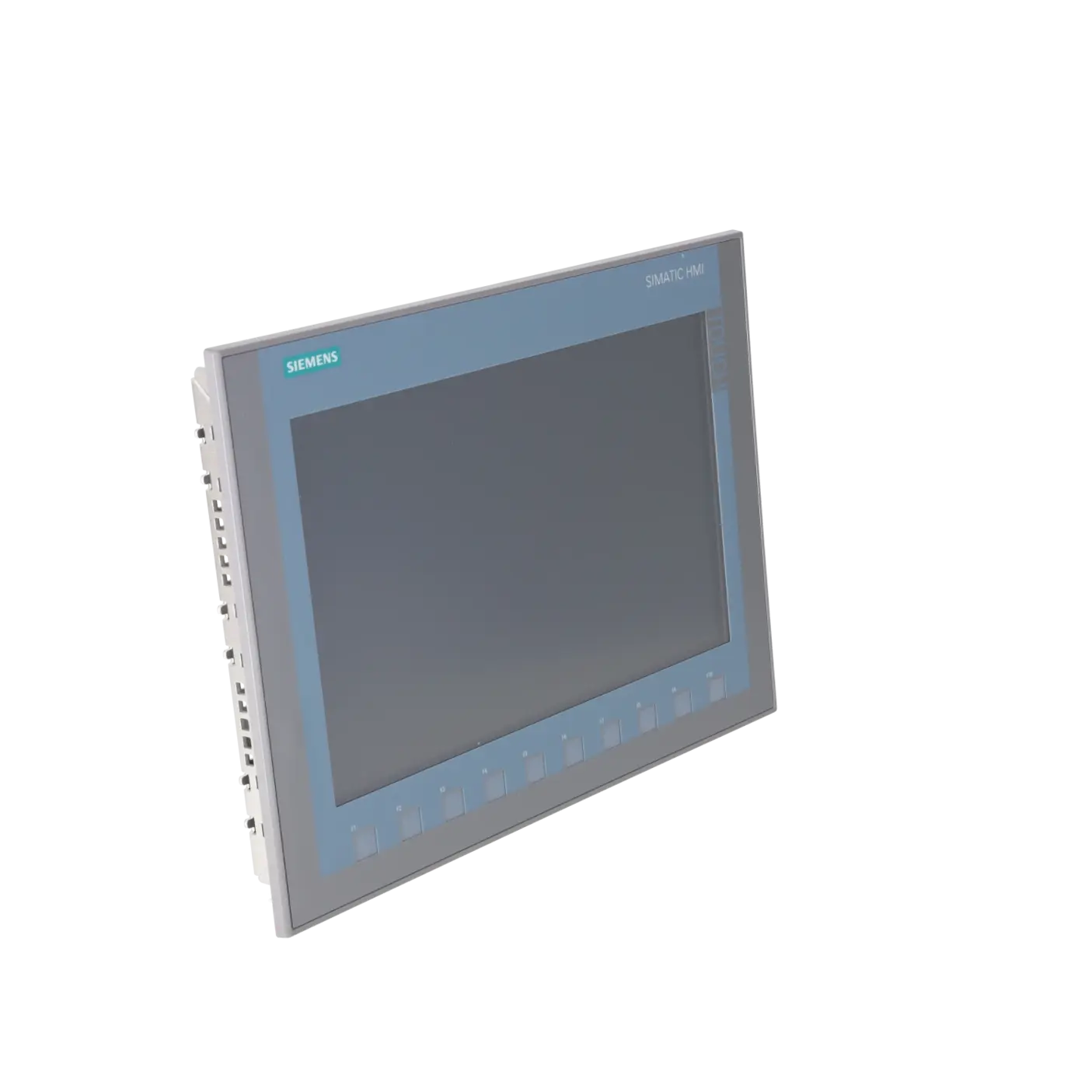

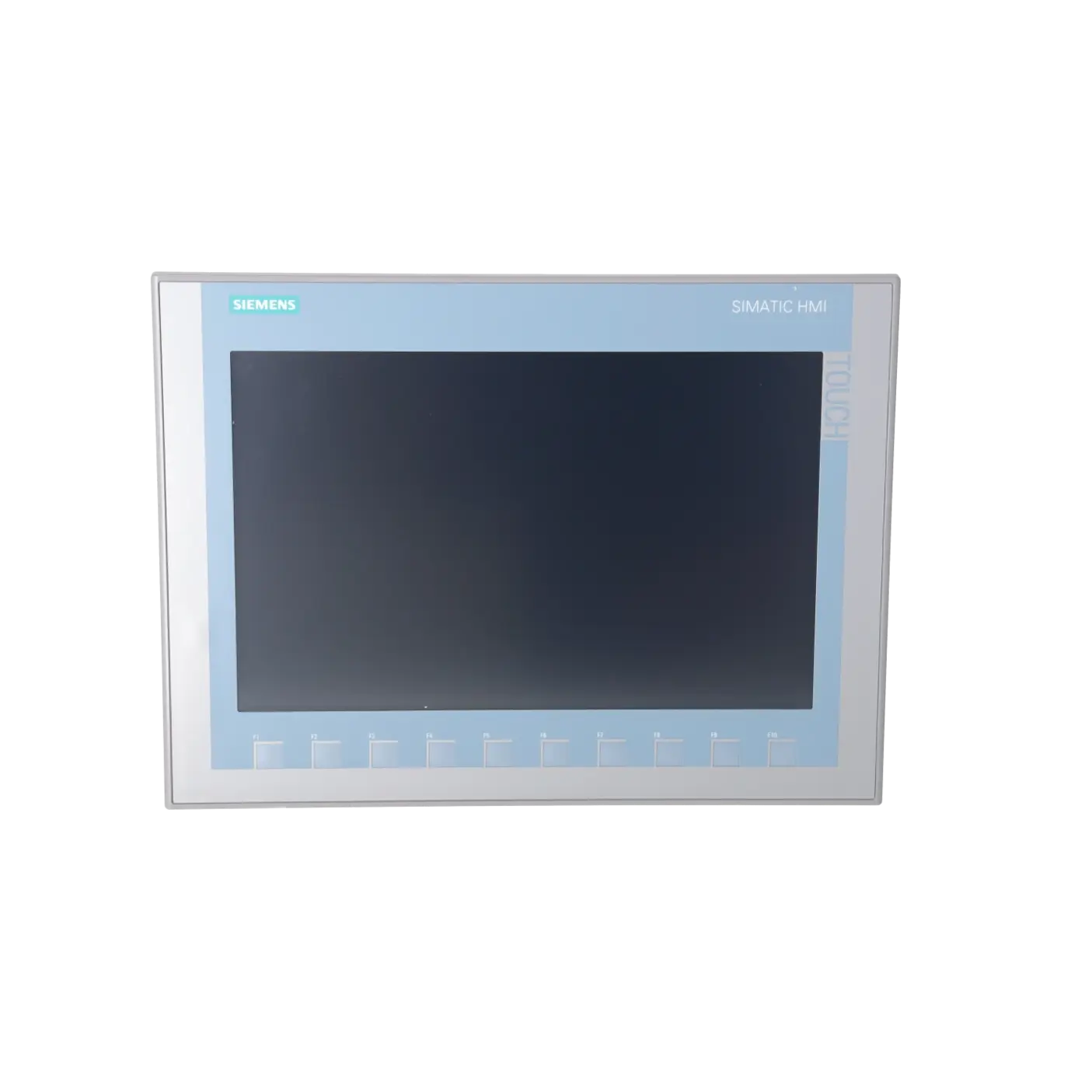

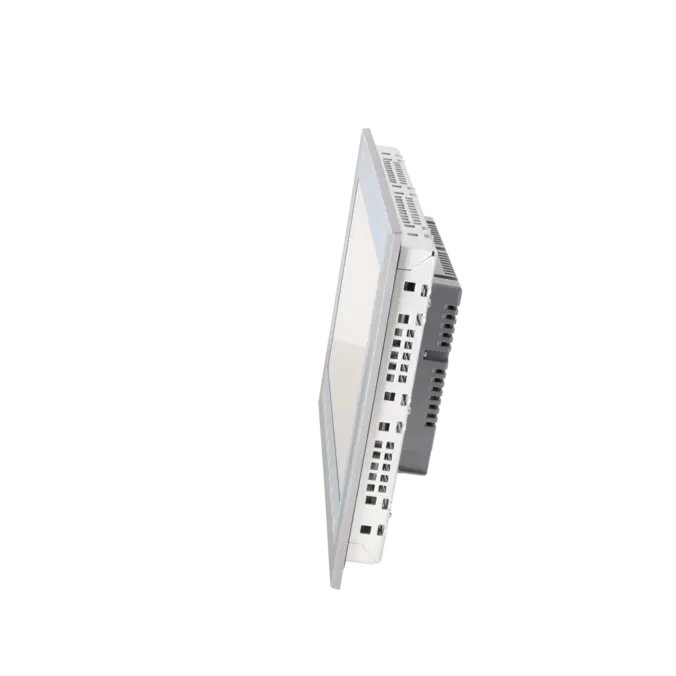

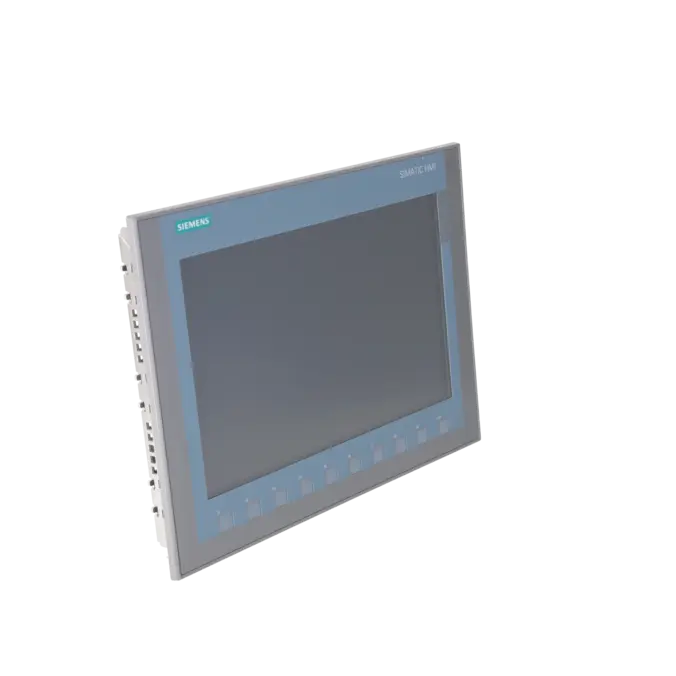

6AV2123-2MB03-0AX0 ist ein SIEMENS SIMATIC HMI KTP1200 Basic color PN aus der Basic-Panel-Familie der zweiten Generation. Das Bediengerät kombiniert Tasten- und Touchbedienung und wird zur Visualisierung, Bedienung und Prozessführung an Maschinen, Anlagen und Automatisierungssystemen eingesetzt. Mit seinem 12-Zoll-TFT-Widescreen-Display eignet es sich für Bedienplätze, an denen Zustände, Meldungen, Rezepturen und Prozesswerte übersichtlich dargestellt und direkt bedient werden müssen. Die PROFINET-Anbindung macht das Panel besonders relevant für Anlagen mit SIMATIC S7-Steuerungen, TIA Portal-Projektierung und industrieller Ethernet-Kommunikation. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, damit Ersatz, Reparatur oder Austausch ohne Verwechslung mit DP- oder anderen Basic-Panel-Varianten geprüft werden können.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das Panel besitzt ein 12-Zoll-TFT-Widescreen-Display mit 1.280 x 800 Pixeln und 65.536 Farben, wodurch Prozessbilder, Meldungen und Bedienobjekte gut lesbar dargestellt werden können. Die Versorgung erfolgt mit 24 V DC in einem zulässigen Bereich von 19,2 bis 28,8 V DC; für Austausch und Fehlersuche ist deshalb die Qualität der Spannungsversorgung ein zentraler Prüfpunkt. Das Gerät verfügt über eine Industrial-Ethernet-Schnittstelle und unterstützt PROFINET sowie weitere Ethernet-basierte Protokolle, während PROFIBUS, RS232, RS422 und RS485 bei dieser PN-Variante nicht vorhanden sind. Die frontseitige Schutzart IP65 ist für den Schalttafel- oder Pulteinbau relevant, während rückseitig die Schaltschrankumgebung mit IP20 zu berücksichtigen ist. Projektierung und Transfer erfolgen im TIA-Portal-Umfeld ab WinCC Basic V13 beziehungsweise STEP 7 Basic V13.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6AV2123-2MB03-0AX0 ist der Siemens-Produktlebenszyklus als PM300: Active Product ausgewiesen. Damit liegt für diese Artikelnummer kein verifizierter Abkündigungsstatus vor. Trotzdem bleibt die Life-Cycle-Bewertung für Betreiber relevant, weil HMI-Panels oft über viele Jahre in Maschinen und Linien verbleiben und ein ungeplanter Ausfall unmittelbar Bedienbarkeit, Diagnosefähigkeit und Wiederanlauf beeinflussen kann. Ein verbindlich kompatibler Nachfolger sollte nur nach Prüfung der Projektierung, Schnittstelle, Einbaumaße, Panelgeneration und vorhandenen HMI-Images festgelegt werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für kritische Anlagen ist zusätzlich eine Bevorratungs-, Reparatur- oder Austauschstrategie sinnvoll, um Stillstandsrisiken zu reduzieren.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem defekten KTP1200 Basic PN sind vor allem Reparatur, Austauschgerät, Ersatzteilbeschaffung und Datensicherung praxisrelevant. Eine Reparatur ist besonders sinnvoll, wenn Display, Touch, Spannungsversorgung, Schnittstelle oder Elektronik betroffen sind und das bestehende HMI-Projekt weiter genutzt werden soll. Austauschgeräte können Stillstandszeiten reduzieren, wenn die Anlage kurzfristig wieder bedienbar sein muss. Der technische Vor-Ort-Service ist relevant, wenn Projektstände, Backups oder Daten vor Demontage gesichert werden müssen oder die Fehlerursache nicht eindeutig zwischen Panel, Netzwerk und Steuerung abgegrenzt werden kann. Ergänzend unterstützt Life Cycle Management bei der Bewertung kritischer HMI-Bestände, während TIA-Portal-Fachwissen in der Instandhaltung hilft, Transfer-, Diagnose- und Wiederinbetriebnahmeprozesse sicherer umzusetzen. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Austausch und Verkauf.

Kann 6AV2123-2MB03-0AX0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das HMI-Panel elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage genutzt werden soll. Besonders relevant ist das bei Ausfällen von Display, Touch, Frontbedienung, Spannungsversorgung, Schnittstelle oder interner Elektronik. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Das Panel wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage.

Ist 6AV2123-2MB03-0AX0 mit SIMATIC S7-1200 und S7-1500 kompatibel?

Ja, die Prozesskopplung zu SIMATIC S7-1200 und SIMATIC S7-1500 ist für dieses Panel vorgesehen. Zusätzlich sind weitere Steuerungsfamilien wie S7-200, S7-300/400, LOGO!, WinAC, SINUMERIK und SIMOTION als Prozesskopplung aufgeführt. Entscheidend ist trotzdem immer die konkrete Projektierung: Paneltyp, Schnittstelle, HMI-Verbindung, Steuerungsfirmware, TIA-Portal-Version und verwendete Kommunikationsparameter müssen zueinander passen. Bei Austausch oder Wiederinbetriebnahme sollte deshalb nicht nur die Artikelnummer, sondern auch der vorhandene Projektstand geprüft werden.

Was ist beim Austausch eines KTP1200 Basic PN zu beachten?

Beim Austausch muss zuerst geprüft werden, ob das Ersatzgerät exakt zur Artikelnummer 6AV2123-2MB03-0AX0, zur PN-Schnittstelle, zum Einbauausschnitt und zur Projektierung passt. Wichtig sind außerdem die vorhandenen IP-Einstellungen, der PROFINET-Gerätename, der geladene HMI-Projektstand und das passende HMI-Image. Ohne gültiges Backup kann der reine Gerätetausch unnötig lange dauern, weil Bedienbilder, Variablen, Meldungen und Rezepturen wiederhergestellt werden müssen. Bei kritischen Anlagen ist daher eine Projekt- und Datensicherung vor Demontage besonders wichtig.

Gibt es einen Nachfolger für 6AV2123-2MB03-0AX0?

Ein verbindlich kompatibler Nachfolger sollte nicht pauschal angenommen werden. Für 6AV2123-2MB03-0AX0 ist der Life-Cycle-Status als PM300: Active Product ausgewiesen, daher steht zunächst die eindeutige Beschaffung, Reparatur oder der Austausch derselben Artikelnummer im Vordergrund. Wenn eine Migration auf eine andere Panelgeneration geprüft wird, müssen HMI-Projekt, TIA-Portal-Version, Bedienkonzept, Einbaumaße, Schnittstelle, Kommunikationspartner und Funktionsumfang technisch abgeglichen werden. Ohne diese Prüfung kann ein scheinbar passendes Panel im Bestandssystem nicht funktionsgleich einsetzbar sein.

Wann ist ein Austauschgerät sinnvoller als eine Reparatur?

Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder bedienbar sein muss und die Ausfallzeit stärker wiegt als die Reparaturdauer. Eine Reparatur ist dagegen interessant, wenn das vorhandene Panel weiterverwendet werden soll, der Projektstand erhalten bleibt oder eine wirtschaftliche Instandsetzung möglich ist. Die Entscheidung hängt vom Fehlerbild, Anlagenstillstand, Ersatzteilbedarf, Projektstand und Beschaffungsrisiko ab. Bei EICHLER kann die Reparatur nach Fehleranalyse und Kostenvoranschlag erfolgen, während ein Austauschgerät die Wiederinbetriebnahme beschleunigen kann.

Wie wird ein Projekt auf 6AV2123-2MB03-0AX0 übertragen?

Der Projekttransfer erfolgt über Ethernet beziehungsweise über ein geeignetes externes Speichermedium. Vor dem Transfer sollte das Panel im Engineering-System als KTP1200 Basic color PN mit passender Artikelnummer und Panelgeneration angelegt sein. Außerdem müssen IP-Adresse, Netzmaske, Gerätename, PG/PC-Schnittstelle und die TIA-Portal-Version stimmen. Wenn das Panel nicht erreichbar ist, liegt die Ursache häufig in Netzwerkeinstellungen, falscher Geräteauswahl, unpassendem HMI-Image oder gesperrtem Transferzugriff. Für die Instandhaltung ist ein aktuelles Backup deshalb ein wichtiger Bestandteil der Ersatzteilstrategie.

Welche Daten sollten vor dem Ausbau eines KTP1200 Basic gesichert werden?

Vor dem Ausbau sollten HMI-Projektstand, Netzwerkeinstellungen, Gerätename, IP-Adresse, Rezeptur- und Archivdaten sowie relevante Bedien- und Meldedaten gesichert werden, sofern diese anlagenseitig benötigt werden. Zusätzlich ist zu prüfen, ob Passwörter, Benutzerverwaltung oder besondere Runtime-Einstellungen für die Wiederinbetriebnahme erforderlich sind. Eine vollständige Datensicherung reduziert das Risiko, dass ein technisch passendes Ersatzpanel nicht sofort produktiv eingesetzt werden kann. Der technische Vor-Ort-Service ist besonders relevant, wenn kein aktueller Projektstand verfügbar ist oder die Sicherung direkt an der Anlage erfolgen muss.

Wie können Preis, Verfügbarkeit und Lieferzeit für 6AV2123-2MB03-0AX0 geklärt werden?

Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für den Einkauf ist dabei wichtig, die genaue Artikelnummer 6AV2123-2MB03-0AX0, den benötigten Zustand, den geplanten Einsatztermin und mögliche Anforderungen an Prüfprotokoll, Austausch oder Reparatur anzugeben. Bei zeitkritischem Bedarf sollte zusätzlich geprüft werden, ob Reparatur, Austauschgerät oder Ersatzbeschaffung die passendere Lösung ist. So lassen sich Beschaffungsweg, technisches Risiko und Wiederinbetriebnahme besser bewerten.
