SIEMENS 6AV2123-2GB03-0AX0

Was ist 6AV2123-2GB03-0AX0 und wo wird es eingesetzt

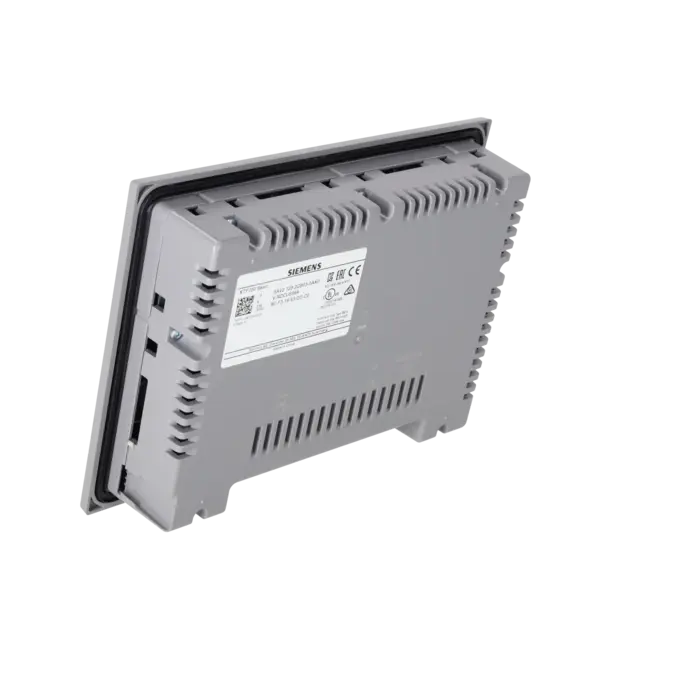

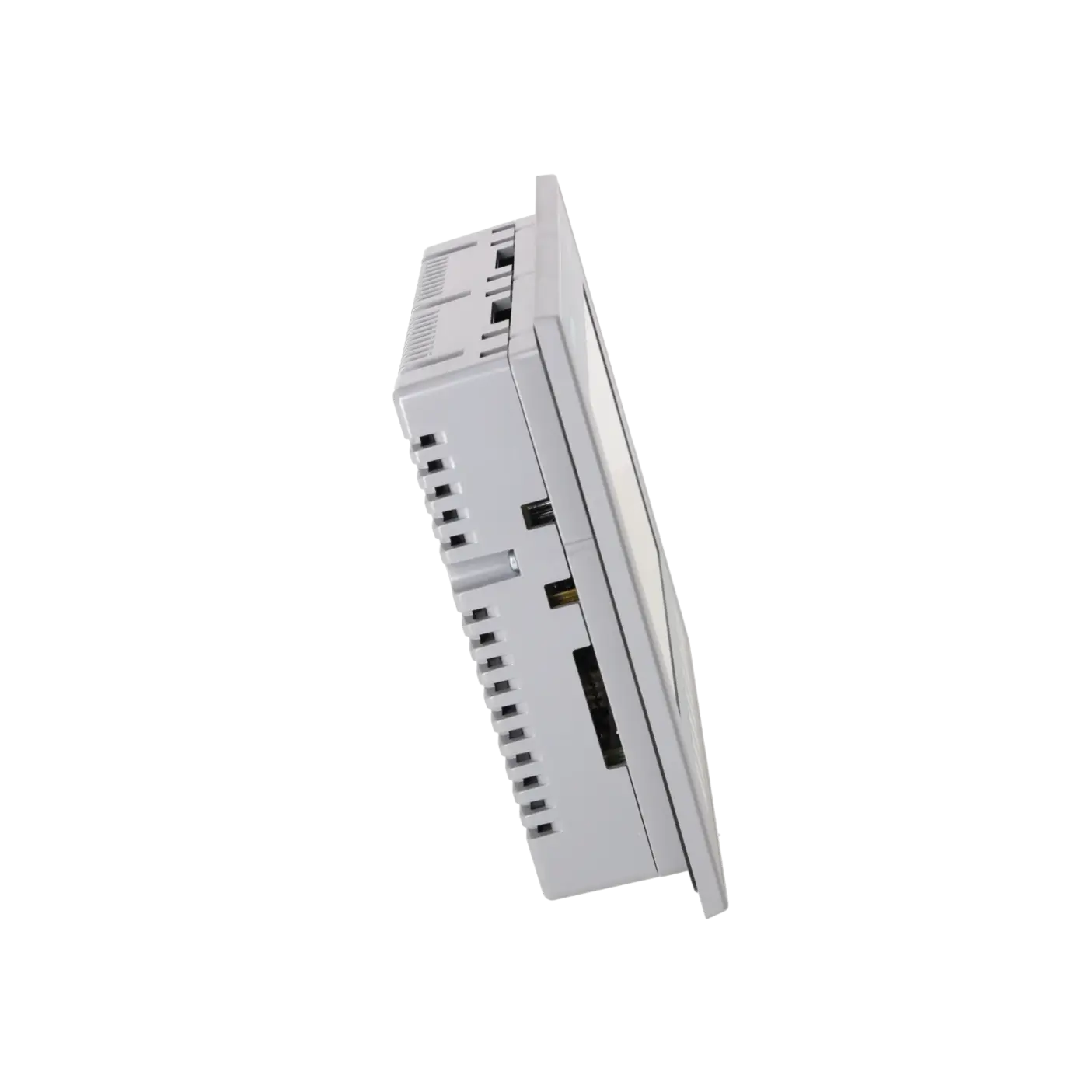

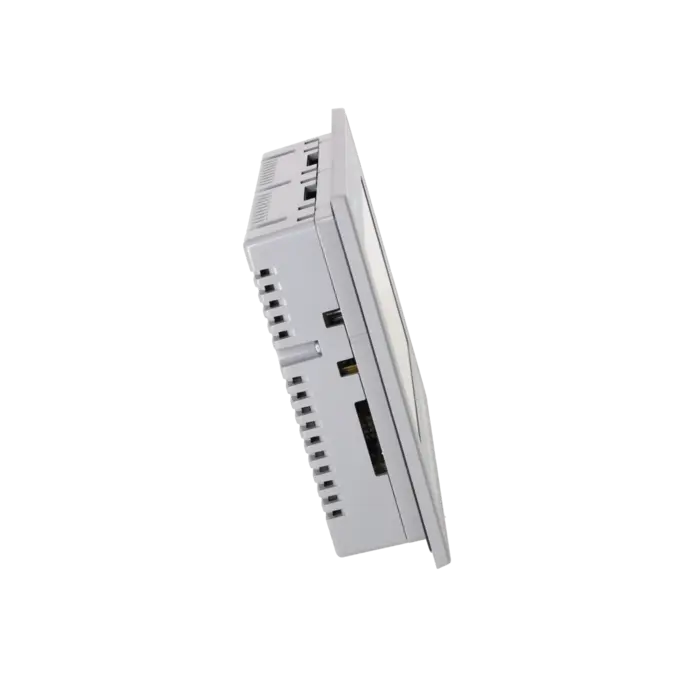

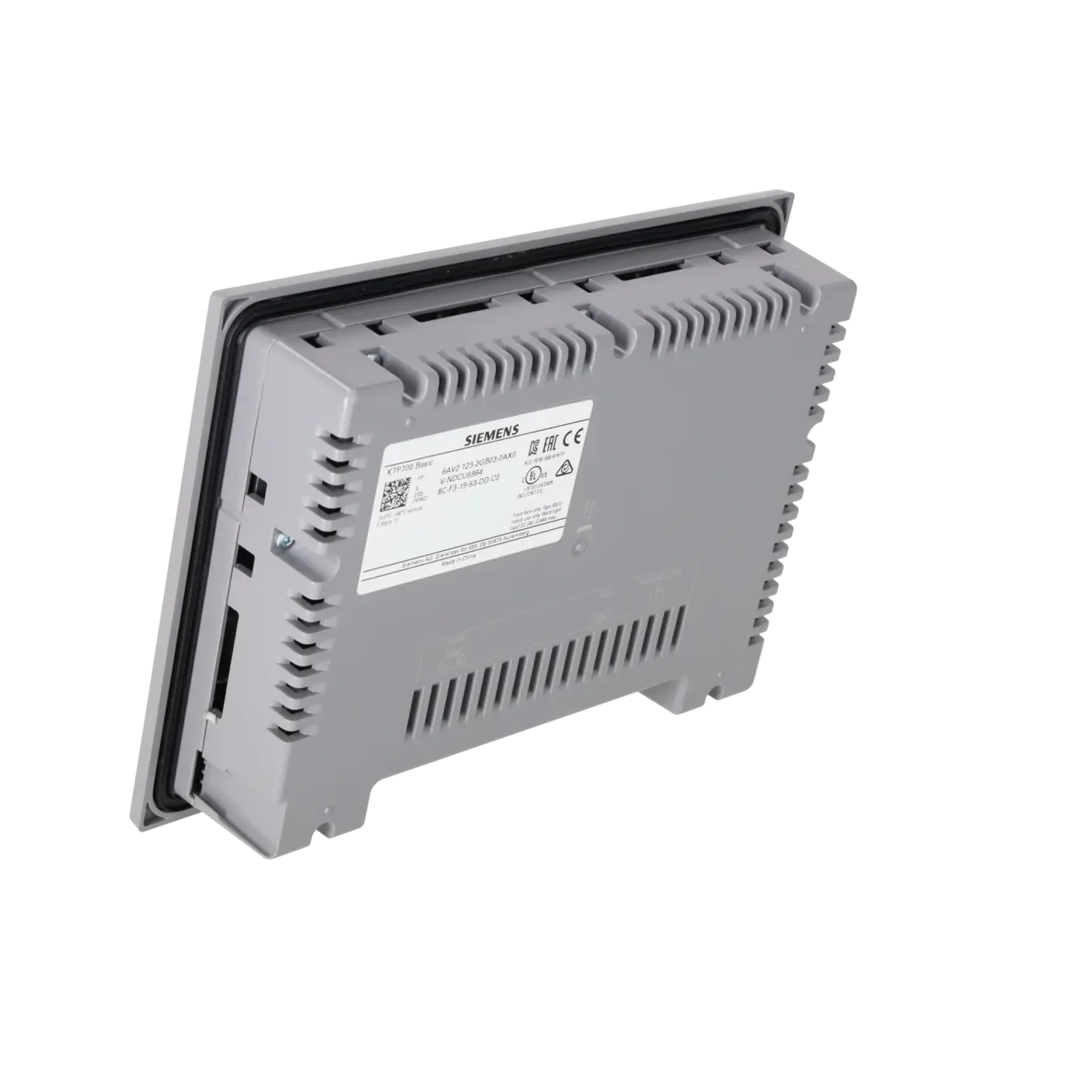

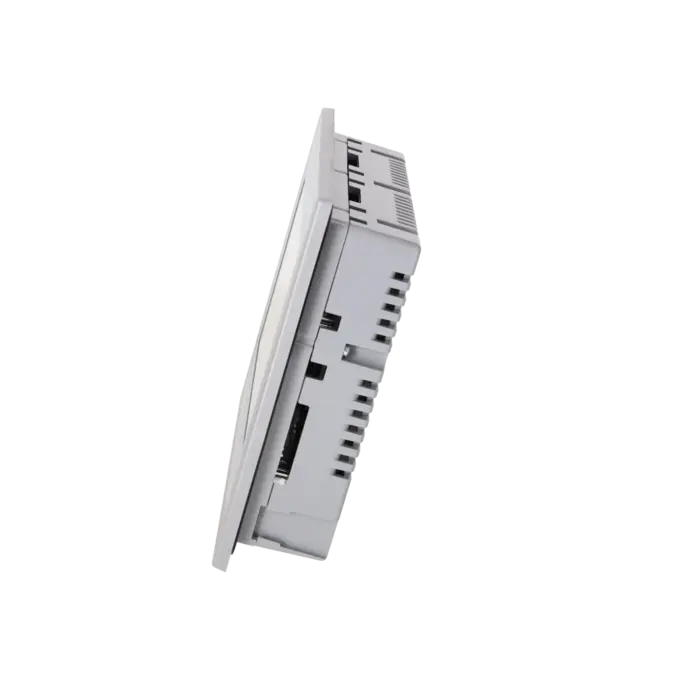

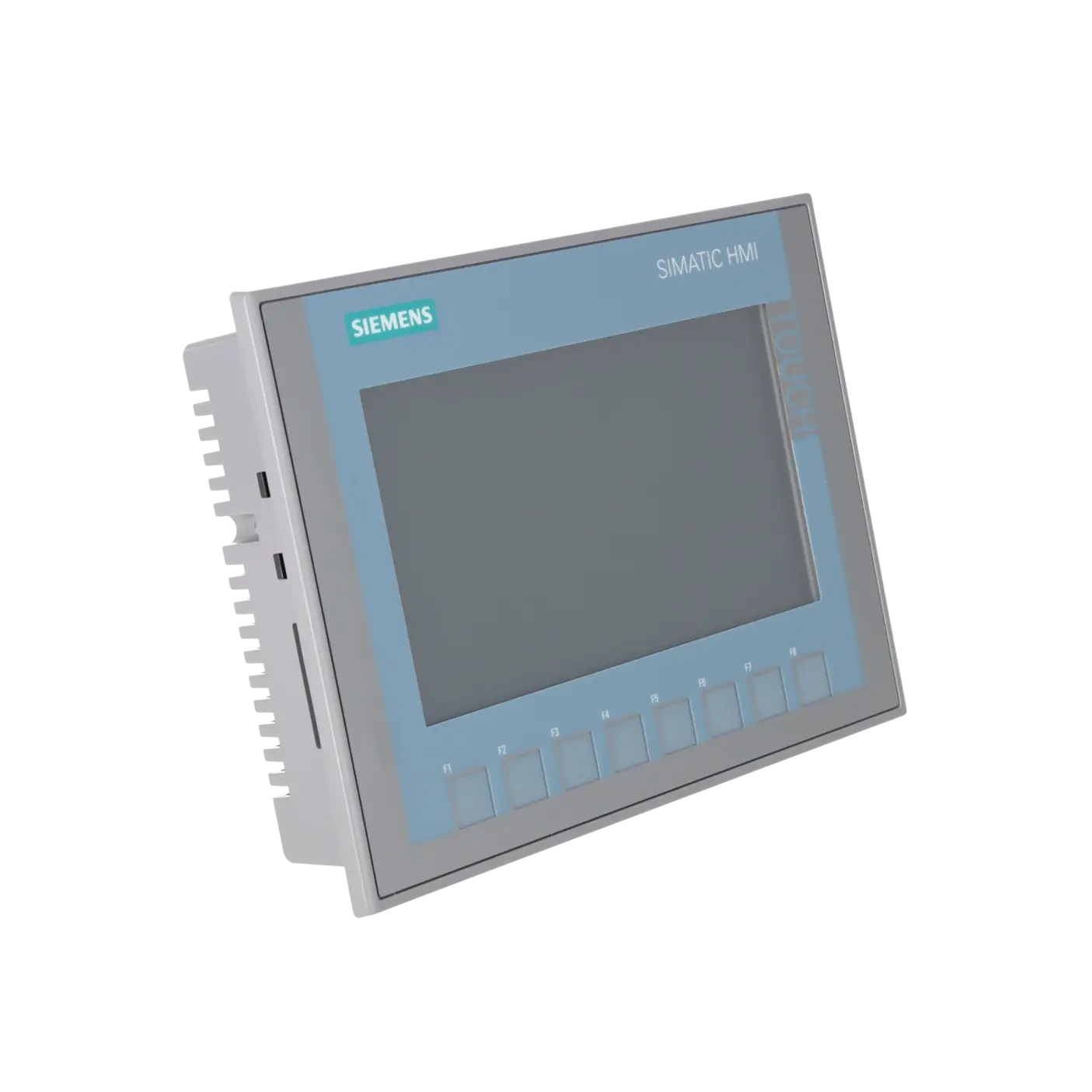

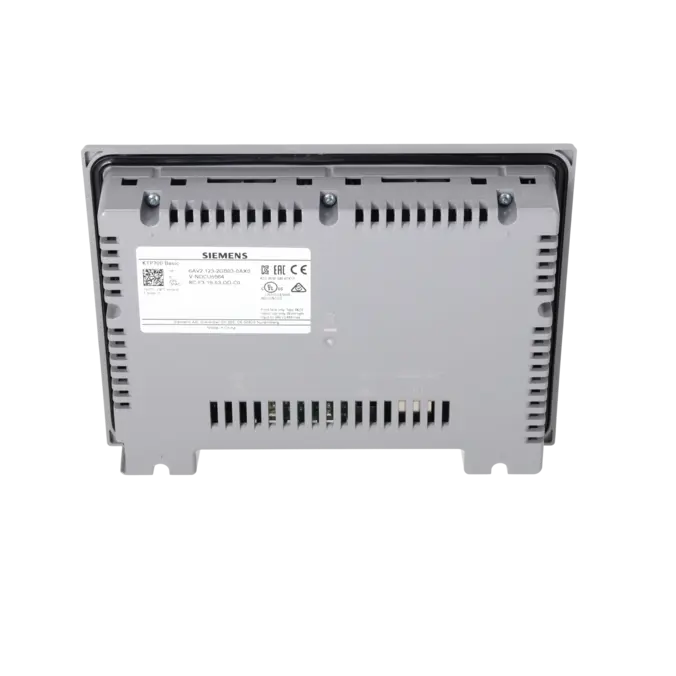

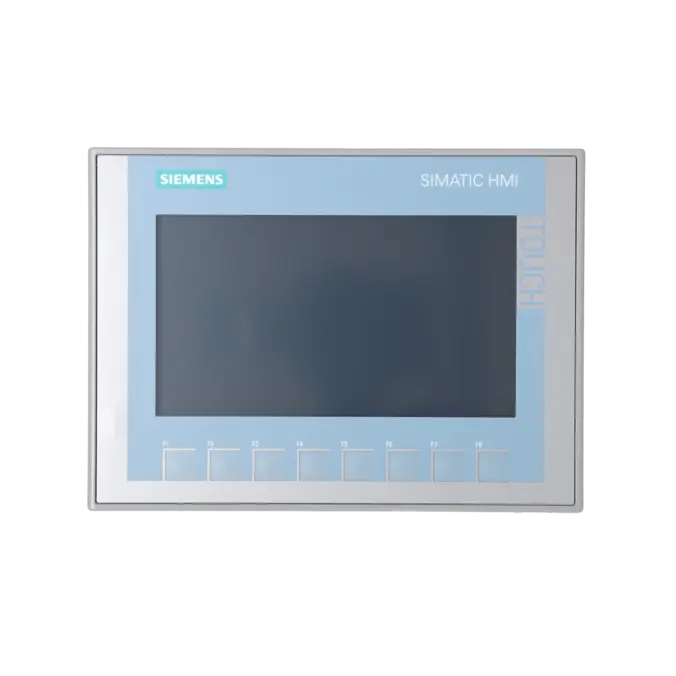

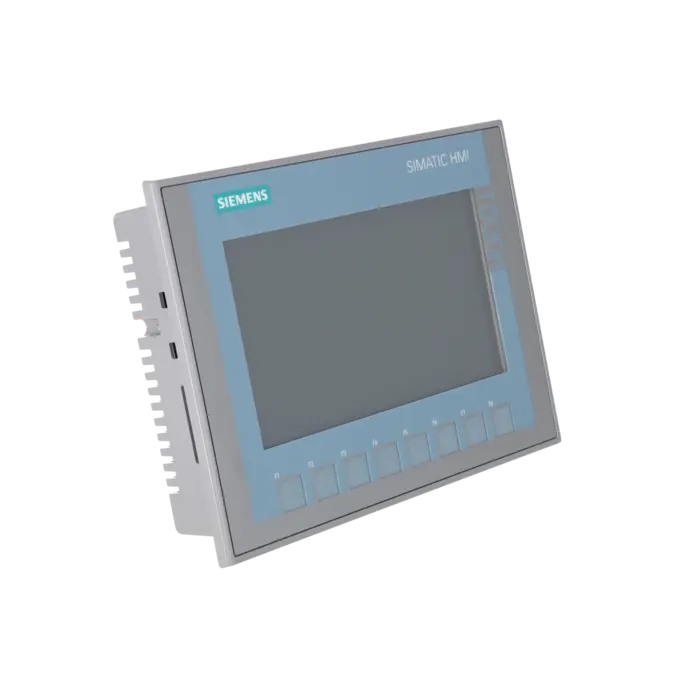

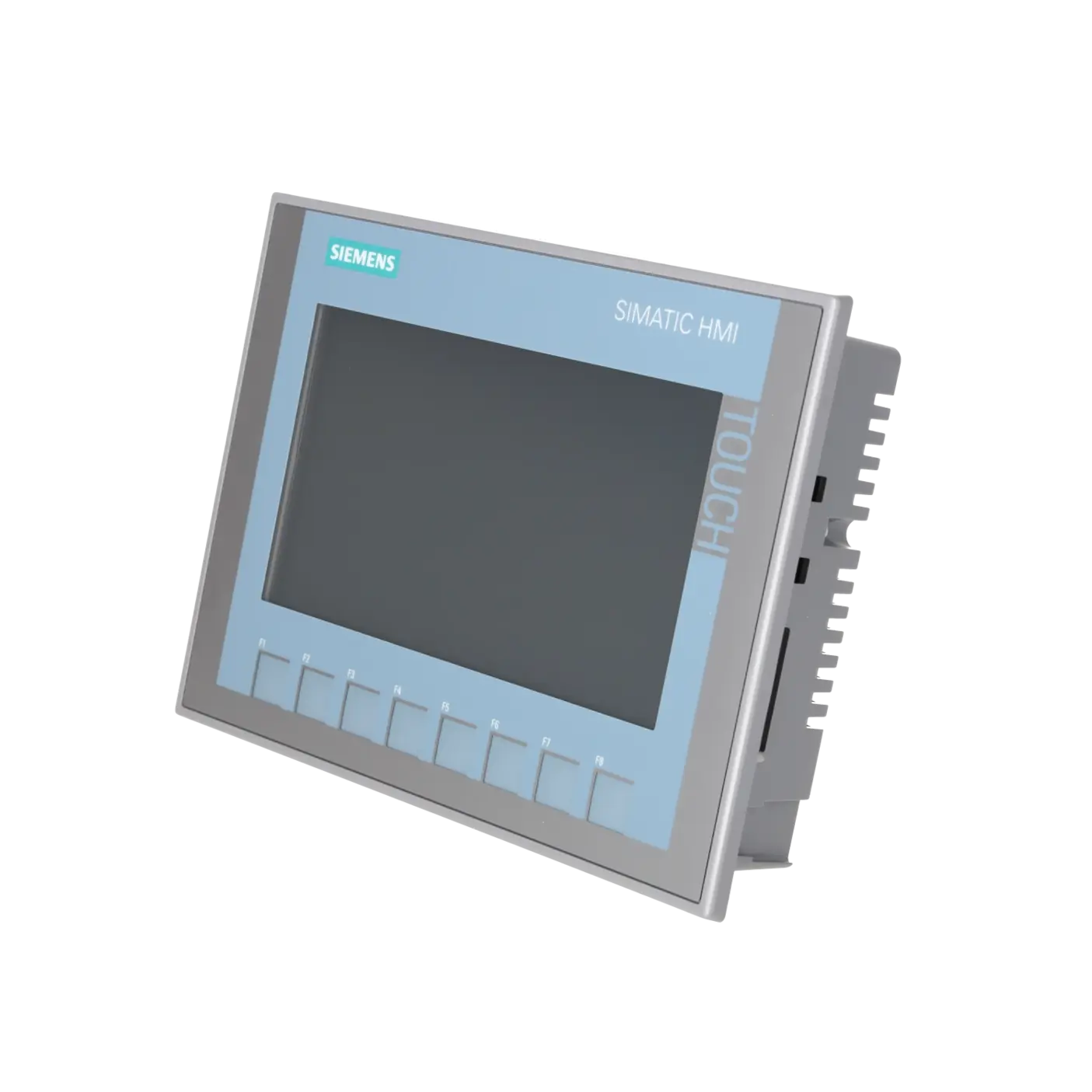

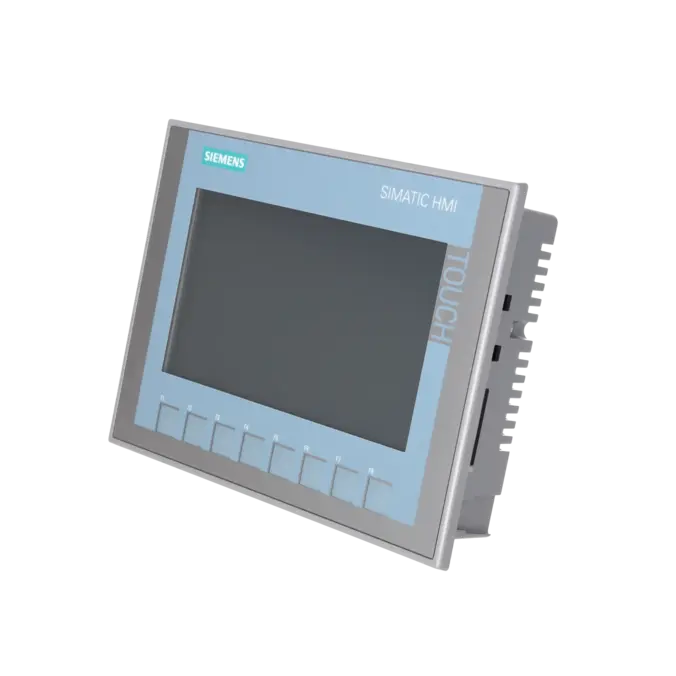

Das 6AV2123-2GB03-0AX0 ist ein SIMATIC HMI KTP700 Basic color PN aus der Siemens-Familie Basic Panels 2nd Generation. Das Bediengerät kombiniert Touchbedienung mit acht Funktionstasten und ist damit für Maschinen geeignet, bei denen wiederkehrende Bedienhandlungen schnell über feste Tasten und variable Eingaben direkt über das Display erfolgen sollen. Typische Einsatzfelder sind kompakte bis mittlere Maschinen und Anlagen, etwa in Verpackung, Fördertechnik, Montage, Wassertechnik oder allgemeiner Fabrikautomation. Dort übernimmt das Panel die Visualisierung von Zuständen, Meldungen, Sollwerten, Rezepten und Bedienmasken. Siemens ordnet Basic Panels grundsätzlich einfachen HMI-Anwendungen mit gutem Preis-Leistungs-Verhältnis zu; die PN-Variante ist für die Einbindung über PROFINET/Ethernet ausgelegt.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Für Instandhaltung und Einkauf sind vor allem die Eckdaten relevant, die die Austauschfähigkeit im Schaltschrank und im TIA-Projekt bestimmen. Das Panel besitzt ein 7-Zoll-TFT-Widescreen-Display mit 800 × 480 Pixeln und 65.536 Farben. Das sorgt für eine deutlich bessere Lesbarkeit als bei älteren kleineren Basic Panels. Die Versorgung erfolgt mit 24 V DC bei einem zulässigen Bereich von 19,2 bis 28,8 V DC. Frontseitig bietet das Gerät IP65, rückseitig IP20. Kommunikationsseitig stehen 1 Industrial-Ethernet/PROFINET-Schnittstelle und 1 USB-Schnittstelle zur Verfügung; zusätzlich sind 10 MB Anwenderdatenspeicher vorhanden. Die typische Wirkleistungsaufnahme von 5,5 W sowie eine LED-Hintergrundbeleuchtung mit 20.000 h MTBF helfen bei der Einschätzung von Strombedarf und Verschleiß im Dauerbetrieb.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Aus Sicht des Life-Cycle-Managements ist das 6AV2123-2GB03-0AX0 aktuell ein vergleichsweise risikoarmes Standardgerät. Siemens führt die Artikelnummer im Industry Mall als PM300: Active Product und ordnet sie der Produktfamilie Standard devices 2nd Generation zu. Das bedeutet: Das Panel ist kein Abkündigungskandidat aus Altbeständen, sondern weiterhin ein regulär aktives Serienprodukt. In den eingesehenen Siemens-Quellen ist für dieses konkrete Standardgerät kein regulärer Nachfolger ausgewiesen. Relevant ist jedoch der umgekehrte Blick: Für Betreiber älterer Basic Panels wird genau dieses Modell häufig als Migrationsziel genannt, etwa als Nachfolger für bestimmte KTP600 Basic-Varianten der ersten Generation. Für Bestandsanlagen ist das ein klarer Vorteil, weil Beschaffung, Projektmigration und Ersatzteilstrategie planbarer bleiben.

Verfügbare EICHLER Leistungen und wann sie praxisbezogen relevant sind

Für Unternehmen, die Stillstände vermeiden oder Altanlagen absichern müssen, ist die Kombination aus Reparatur, Austausch, Gebrauchtgerät, Neugerät und optionalem Prüfprotokoll besonders relevant. Eine Reparatur ist sinnvoll, wenn das bestehende Projekt, der Schaltschrankausschnitt und die Anlagenlogik unverändert bleiben sollen und vor allem die schnelle Wiederherstellung der Funktionsfähigkeit zählt. Der Austausch ist die passende Option, wenn die Anlage kurzfristig wieder anlaufen muss und Wartezeiten auf eine Instandsetzung vermieden werden sollen. Gebraucht- und Neugeräte helfen bei der strategischen Bevorratung oder wenn ein wirtschaftlich passender Ersatz für Serienanlagen gebraucht wird. Bei Reparaturen nennt EICHLER ausdrücklich technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Genau das ist für Instandhalter und Einkäufer wichtig, wenn die Versorgungssicherheit auch über lange Laufzeiten abgesichert werden soll.

Ist 6AV2123-2GB03-0AX0 ein PROFINET-Panel oder ein PROFIBUS-Panel?

Das Gerät ist die PROFINET-Version des KTP700 Basic. Siemens beschreibt es ausdrücklich als KTP700 Basic color PN mit PROFINET-Schnittstelle. Für Bestandsanlagen ist das wichtig, weil die DP-Variante eine andere Artikelnummer trägt. Wer also ein Bediengerät für Ethernet-basierte Kommunikation mit S7-1200, S7-1500 oder anderen PROFINET-fähigen Steuerungen sucht, ist mit dieser Artikelnummer richtig. Bei Austauschprojekten sollte die Kommunikationsarchitektur der Anlage trotzdem vor Bestellung geprüft werden, damit nicht versehentlich eine PN-Variante in einer reinen PROFIBUS-Umgebung eingeplant wird.

Mit welcher Software kann ich 6AV2123-2GB03-0AX0 projektieren?

Siemens nennt für dieses Panel die Projektierung ab WinCC Basic V13 / STEP 7 Basic V13. In den detaillierten Produktdaten sind darüber hinaus auch STEP 7 Professional sowie WinCC Basic, Comfort, Advanced und Professional im TIA Portal aufgeführt. Für den Einkauf bedeutet das: Die Hardware passt in moderne TIA-Umgebungen, entscheidend ist aber, dass die eingesetzte Engineering-Version das passende Geräteabbild unterstützt. Für Instandhalter ist wichtig, bei Projektübernahme oder Geräteersatz nicht nur das Panel, sondern auch die TIA-Version und vorhandene HMI-Images zu prüfen.

Kann 6AV2123-2GB03-0AX0 ein älteres KTP600 Basic ersetzen?

Für mehrere Basic Panels der 1. Generation wird das KTP700 Basic 6AV2123-2GB03-0AX0 als Nachfolge- beziehungsweise Migrationsgerät genannt, unter anderem für bestimmte KTP600 Basic PN-Varianten. Das ist für Betreiber älterer Maschinen interessant, weil sich damit eine strukturierte Migrationsstrategie aufbauen lässt. Trotzdem sollte ein Ersatz nicht als rein mechanischer 1:1-Tausch verstanden werden. Vor der Umstellung sind immer Projektdaten, Schaltschrankausschnitt, Kommunikation und Bedienbildlogik zu prüfen. Gerade in laufenden Serienanlagen spart diese Vorprüfung spätere Stillstandszeiten.

Kann ich Backup, Restore oder Recovery beim KTP700 Basic selbst durchführen?

Ja. Siemens beschreibt für Basic Panels sowohl Backup/Restore über ProSave als auch die Rücksetzung auf Werkseinstellungen über WinCC oder ProSave. Zusätzlich gibt es einen Recovery-Weg per USB, bei dem die Recovery-Software auf einen FAT32-formatierten USB-Stick kopiert und am Panel gestartet wird. Für einen sauberen Serviceprozess sollte das Panel vor Backup oder Restore in den Transfermodus gesetzt werden; bei aktivierter Automatik kann das Gerät selbst in den Transfer wechseln. Für Betreiber kritischer Anlagen ist es sinnvoll, die Recovery-Dateien und die letzte freigegebene Projektversion bereits vor einem Ausfall bereitzuhalten.

Welche Bedien- und Sprachfunktionen bietet das KTP700 Basic?

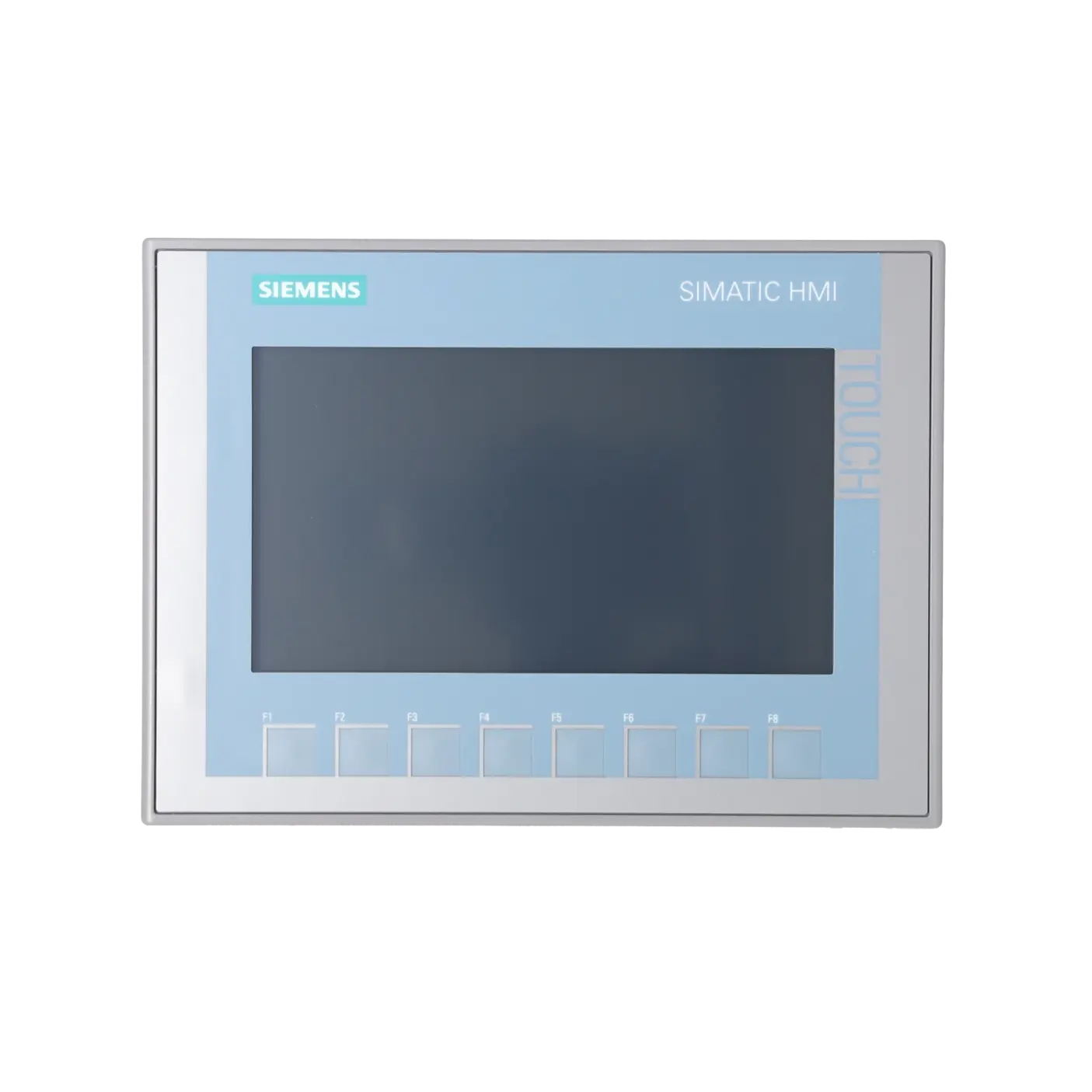

Das Panel kombiniert Touchbedienung mit acht Funktionstasten. Damit eignet es sich gut für Anwendungen, in denen einerseits feste Bedienhandlungen über Tasten benötigt werden, andererseits aber auch flexible Eingaben, Quittierungen oder Navigationsmasken direkt auf dem Bildschirm laufen. Siemens nennt außerdem 10 Runtime-Sprachen und bis zu 32 Projektsprachen. Für international eingesetzte Maschinen ist das ein praktischer Vorteil, weil sich mehrere Bedienersprachen in einem Projekt abbilden lassen, ohne direkt in eine deutlich höhere Geräteklasse wechseln zu müssen.

Wann ist bei diesem Artikel Reparatur sinnvoller als Austausch oder Neubeschaffung?

Eine Reparatur ist besonders dann sinnvoll, wenn das bestehende Projekt, der Einbauplatz und die Anlagenfreigabe erhalten bleiben sollen und der Defekt klar auf das vorhandene Gerät begrenzt ist. Ein Austausch passt besser, wenn eine laufende Produktion in sehr kurzer Zeit wieder starten muss. Gebrauchtgeräte sind oft interessant für Bevorratung und budgetorientierte Ersatzteilstrategien, Neugeräte für standardisierte Beschaffung ohne Historie. Auf der EICHLER-Seite stehen diese Wege für den Artikel parallel zur Verfügung; bei Reparaturen werden zusätzlich technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie genannt.
