SIEMENS 6AV2123-2DB03-0AX0

Was ist 6AV2123-2DB03-0AX0 und wo wird es eingesetzt

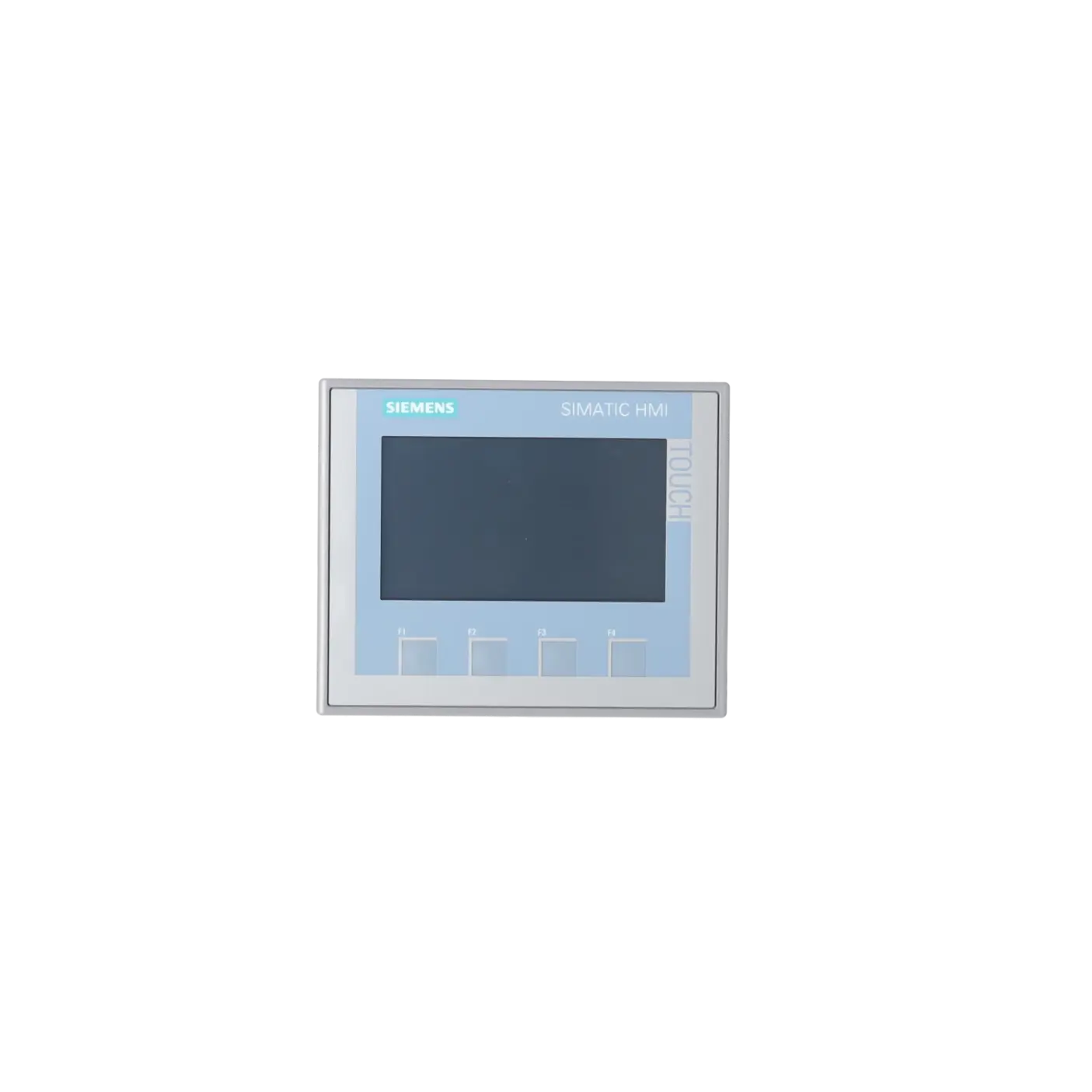

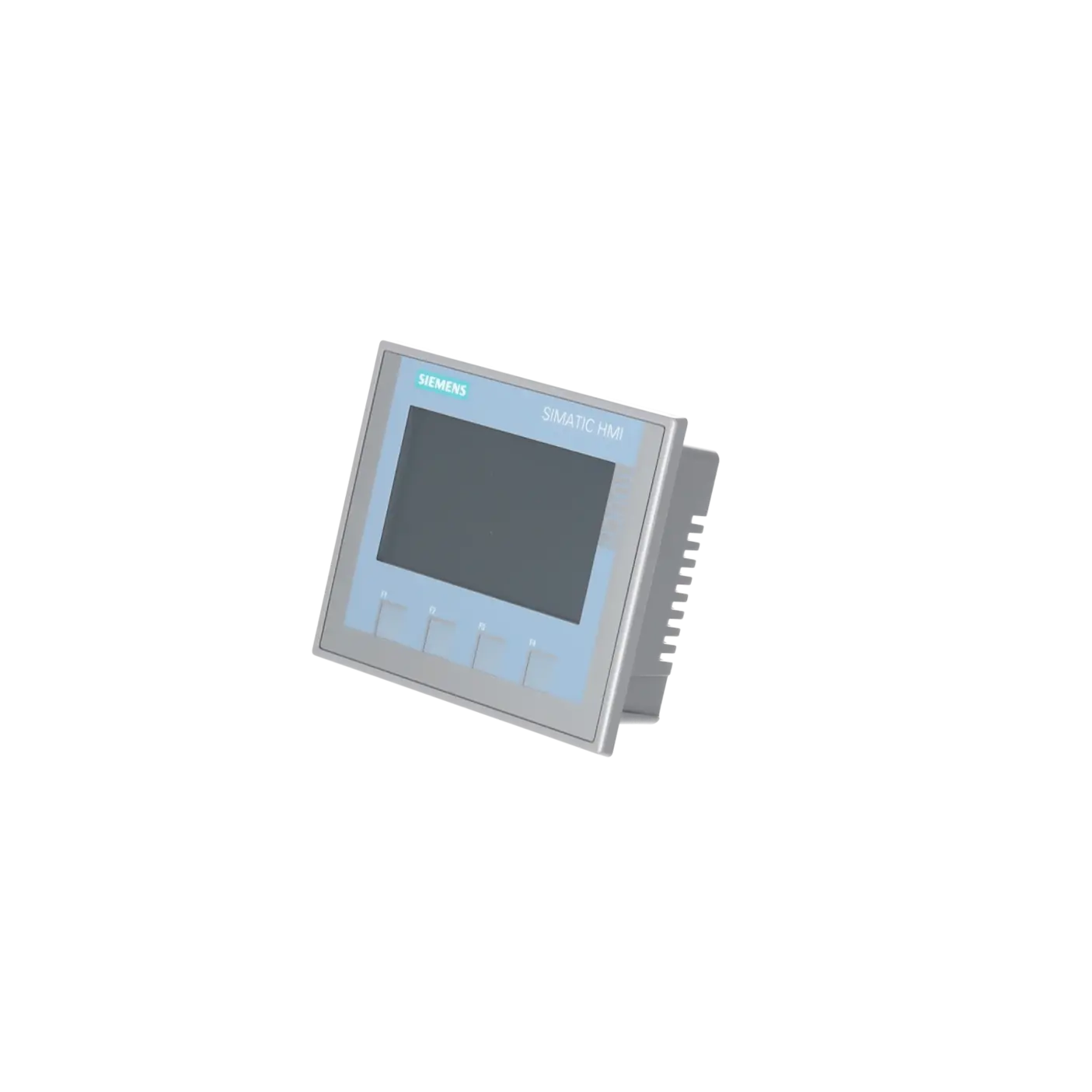

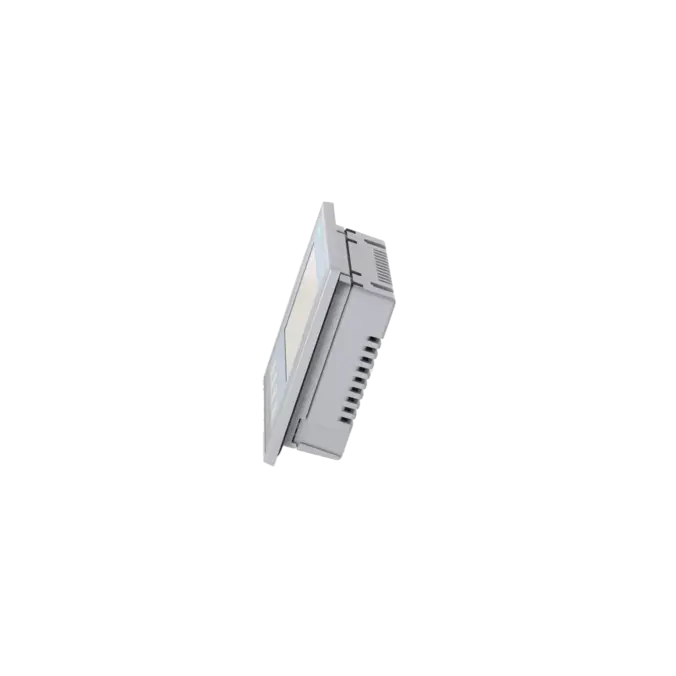

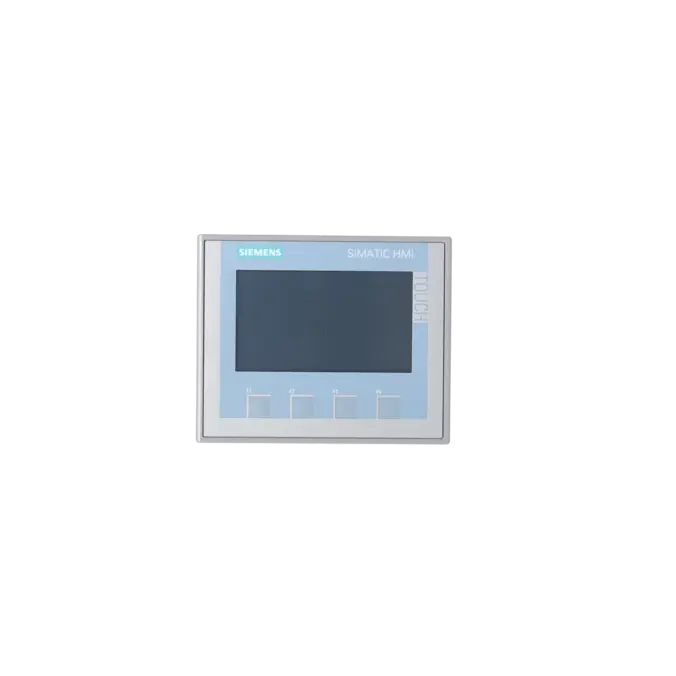

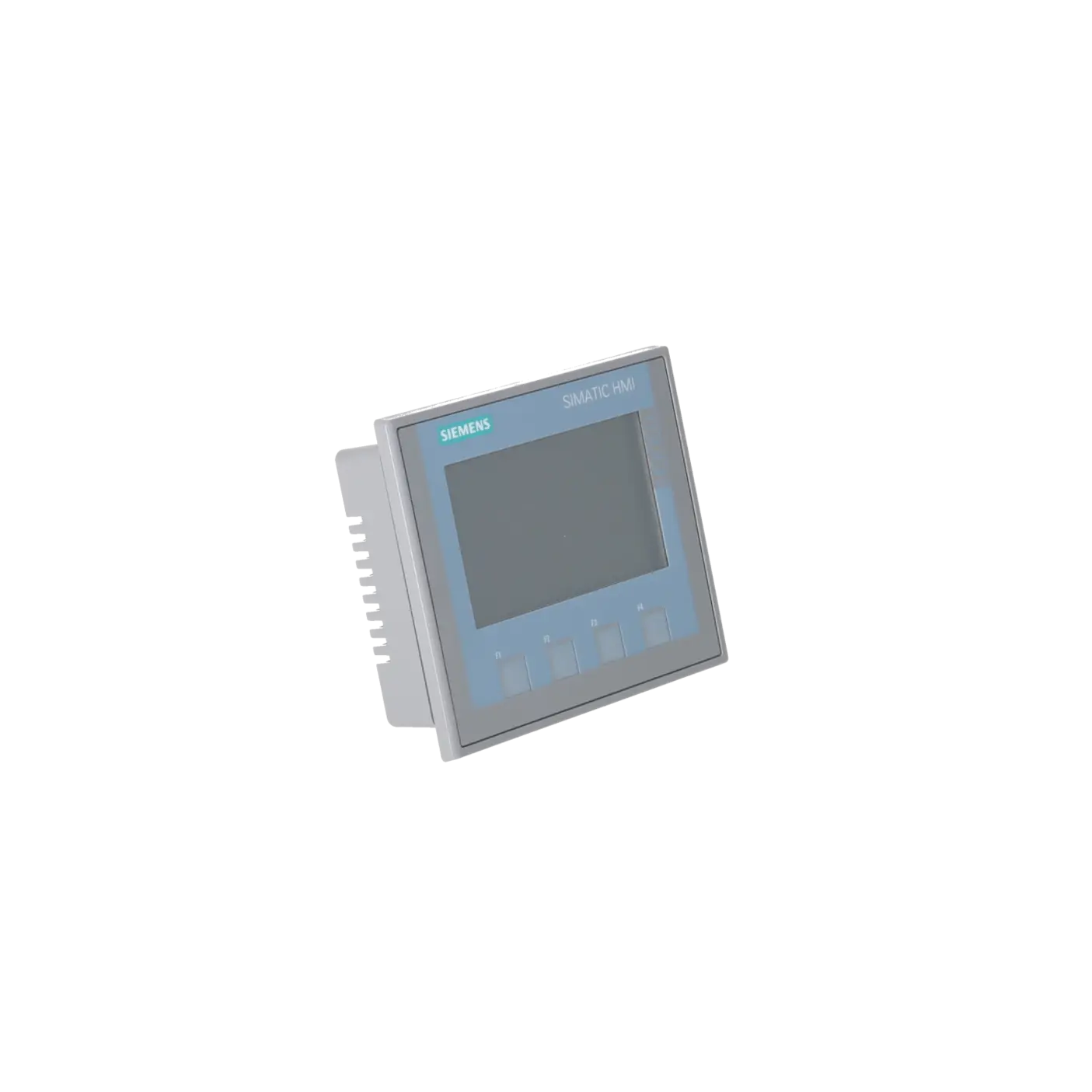

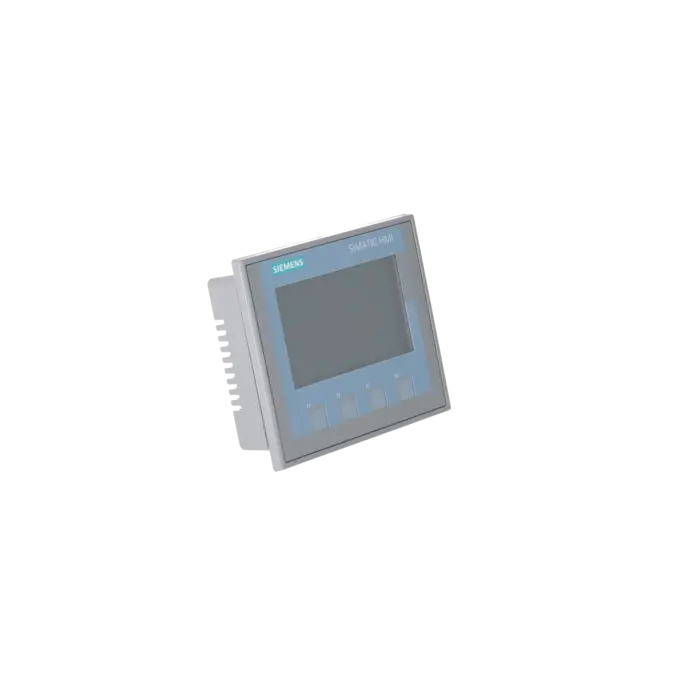

Die Artikelnummer 6AV2123-2DB03-0AX0 steht für das Siemens SIMATIC HMI KTP400 Basic, ein kompaktes 4,3-Zoll-Operator-Panel für einfache bis mittlere Visualisierungs- und Bedienaufgaben direkt an der Maschine. Das Gerät kombiniert Touchbedienung und vier Funktionstasten und ist für typische HMI-Aufgaben wie Meldungen anzeigen, Störungen quittieren, Sollwerte eingeben, einfache Rezepte bedienen und Maschinenzustände visualisieren ausgelegt. Durch die PROFINET-Schnittstelle eignet sich das Panel besonders für kompakte Maschinenkonzepte, Retrofit-Projekte und den Tausch vorhandener Bediengeräte. Siemens nennt als unterstützte Prozesskopplungen unter anderem S7-1200, S7-1500, S7-300/400, LOGO!, SIMOTION sowie weitere Ethernet-basierte Systeme.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Das Panel arbeitet mit einem 4,3-Zoll-TFT-Widescreen mit 480 x 272 Pixeln und 65.536 Farben. Für den Bediener bedeutet das eine klare, kompakte Darstellung von Prozesswerten, Meldungen und Bedienmasken auf engem Raum. Die analog-resistive Touchoberfläche ist robust und mit Handschuhen oder in rauer Industrieumgebung oft praxisnäher als kapazitive Displays. Dazu kommen vier Funktionstasten, 24 V DC Versorgung, eine typische Leistungsaufnahme von nur 3 W, eine Industrial-Ethernet/PROFINET-Schnittstelle und eine USB-Schnittstelle. Mit IP65 frontseitig und IP20 rückseitig ist das Gerät für den Schaltschrank- und Fronteinbau im Innenbereich gedacht. Für Wartung und Gerätetausch wichtig: manuelles Backup/Restore und Device Switchover werden unterstützt.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6AV2123-2DB03-0AX0 aktuell als PM300 / Active Product innerhalb der Produktfamilie Standard devices 2nd Generation. Siemens beschreibt PM300 als Phase ab Lieferstart, in der das Produkt regulär verfügbar und bestellbar ist. Ein akuter Abkündigungs- oder Obsoleszenzstatus ist damit für diese Artikelnummer derzeit nicht ausgewiesen. Einen direkt benannten Hersteller-Nachfolger nennen die aktuell geprüften Produktseiten für diese konkrete Bestellnummer nicht. Für Modernisierungsprojekte ist dennoch wichtig: Siemens beschreibt den Wechsel vom KTP400 Basic auf ein MTP400 Unified Basic als mechanisch einbaukompatibel, also ohne Änderung des Montageausschnitts. Das ist jedoch eher eine Modernisierungsoption als ein 1:1-Nachfolger und erfordert eine projektseitige Prüfung.

Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind

Für 6AV2123-2DB03-0AX0 bietet EICHLER Reparatur, Austausch, Gebraucht und Neuware an. Das ist besonders relevant, wenn in der Produktion Stillstandskosten entstehen und nicht nur die reine Verfügbarkeit, sondern auch die schnellstmögliche Rückkehr in den Betrieb zählt. Die Reparatur ist sinnvoll, wenn das bestehende Projekt, die vorhandene Mechanik und die aktuelle Maschinenlogik erhalten bleiben sollen. EICHLER kombiniert dabei technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Der Austauschservice ist vor allem dann stark, wenn der Zeitdruck hoch ist. Gebraucht kann wirtschaftlich interessant sein, Neuware unterstützt standardisierte Ersatzteilstrategien und geplante Bevorratung.

Ist 6AV2123-2DB03-0AX0 noch ein aktives Siemens Produkt?

Ja. Siemens listet 6AV2123-2DB03-0AX0 derzeit als Active Product mit PLM-Status PM300. Damit gehört das Panel nicht in eine akute Abkündigungs- oder Ersatzteilphase. Für Einkauf und Instandhaltung ist das wichtig, weil die Artikelnummer weiterhin regulär im Markt geführt wird. Parallel lohnt sich für langfristige Anlagenstrategien dennoch ein Blick auf Modernisierungspfade, da Siemens für die 4-Zoll-Klasse eine mechanisch kompatible Migration in Richtung MTP400 Unified Basic dokumentiert. Aktiv heißt also nicht automatisch, dass eine spätere Migrationsplanung überflüssig ist.

Kann ich 6AV2123-2DB03-0AX0 noch mit WinCC flexible projektieren?

Für diese konkrete Artikelnummer solltest du mit WinCC Basic / STEP 7 Basic ab V13 im TIA Portal planen. Siemens beschreibt das Panel genau in diesem Softwarekontext. Das ist für Beschaffung und Service wichtig, weil ältere HMI-Generationen im Feld oft noch mit anderen Engineering-Werkzeugen verbunden werden. Wer ein bestehendes Projekt übernehmen oder migrieren will, sollte deshalb die exakte Bestellnummer und die vorhandene Engineering-Version zuerst abgleichen. Die Artikelnummer entscheidet hier über den richtigen Softwarepfad.

Welche Software brauche ich für Projektierung und OS-Update?

Für die Projektierung nennt Siemens WinCC Basic / STEP 7 Basic ab V13. Für Servicearbeiten wie ein Operating-System-Update oder ein Reset auf Werkseinstellungen verweist Siemens auf WinCC (TIA Portal) beziehungsweise die dafür vorgesehenen Servicewege. In der Praxis heißt das: Erst die passende Geräteversion im TIA-Projekt sauber anlegen, dann Panel-Images und Softwarestand prüfen und anschließend den Ladevorgang oder das OS-Update starten. Engineering-Version, Geräteimage und Projektstand müssen zusammenpassen, sonst entstehen typische Lade- und Kompatibilitätsfehler.

Mit welchen Steuerungen und Protokollen kann das KTP400 Basic kommunizieren?

Das Panel ist nicht nur für eine einzelne CPU-Familie gedacht. Siemens nennt als unterstützte Prozesskopplungen unter anderem S7-1200, S7-1500, S7-300/400, LOGO!, SIMOTION und weitere Systeme. Auf Protokollebene sind PROFINET, TCP/IP, EtherNet/IP und Modbus TCP/IP relevant. Für Instandhalter ist das hilfreich, weil sich das KTP400 Basic dadurch auch in gemischten Maschinenumgebungen einsetzen lässt. Für Einkäufer reduziert das das Risiko, eine HMI-Artikelnummer nur für einen sehr engen Anwendungsfall zu bevorraten.

Kann ich ein KTP400 Basic mechanisch durch ein MTP400 Unified Basic ersetzen?

Mechanisch ja: Siemens dokumentiert den Wechsel vom KTP400 Basic auf das MTP400 Unified Basic als einbaukompatibel, also ohne Änderung des Montageausschnitts. Projektseitig ist der Schritt trotzdem kein blindes 1:1-Tauschteil. Siemens zeigt für den Unified-Weg eigene Migrationswerkzeuge und verweist zugleich auf geänderte technische Rahmenbedingungen wie die höhere Auflösung des MTP400. Für Entscheider ist das wichtig: Die mechanische Passung löst noch nicht automatisch die Softwaremigration. Für planbare Modernisierungen ist der Weg attraktiv, für ungeplante Stillstände bleibt ein identischer Ersatz meist der schnellere Ansatz.

Ist das Panel für raue Industrieumgebungen geeignet?

Für typische Maschinenumgebungen im Innenbereich ja. Siemens gibt IP65 frontseitig und IP20 rückseitig an, dazu 24 V DC, eine typische Leistungsaufnahme von 3 W und Betriebsbedingungen bis 50 °C bei senkrechtem Einbau im Landscape-Format. Das macht das Panel geeignet für den Fronteinbau an Maschinen oder in Schaltschranktüren. Gleichzeitig ist wichtig, dass Siemens das Gerät als Innenraumgerät beschreibt. Staub, Feuchtigkeit und Bedienbeanspruchung an der Front sind konstruktiv berücksichtigt, der rückseitige Einbauort muss aber weiterhin geschützt ausgeführt werden.

Ist bei Ausfall eher Reparatur, Austausch oder Neuware sinnvoll?

Das hängt stark von Zeitdruck, Projektverfügbarkeit und Ersatzteilstrategie ab. Wenn das bestehende Panelprojekt unverändert weiterlaufen soll und die vorhandene Maschine mechanisch nicht umgebaut werden soll, ist Reparatur oft wirtschaftlich sinnvoll. Wenn jeder Stillstand teuer ist, ist Austausch meist der schnellste Weg zurück in die Produktion. Für geplante Ersatzteilbevorratung oder Standardisierung kann Neuware die sauberste Lösung sein. EICHLER deckt bei dieser Artikelnummer alle vier Wege ab: Reparatur, Austausch, Gebraucht und Neu. Dazu kommt bei der Reparatur eine Kombination aus Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie.
