SIEMENS 6AV3688-3EH47-0AX0

Was ist 6AV3688-3EH47-0AX0 und wo wird es eingesetzt

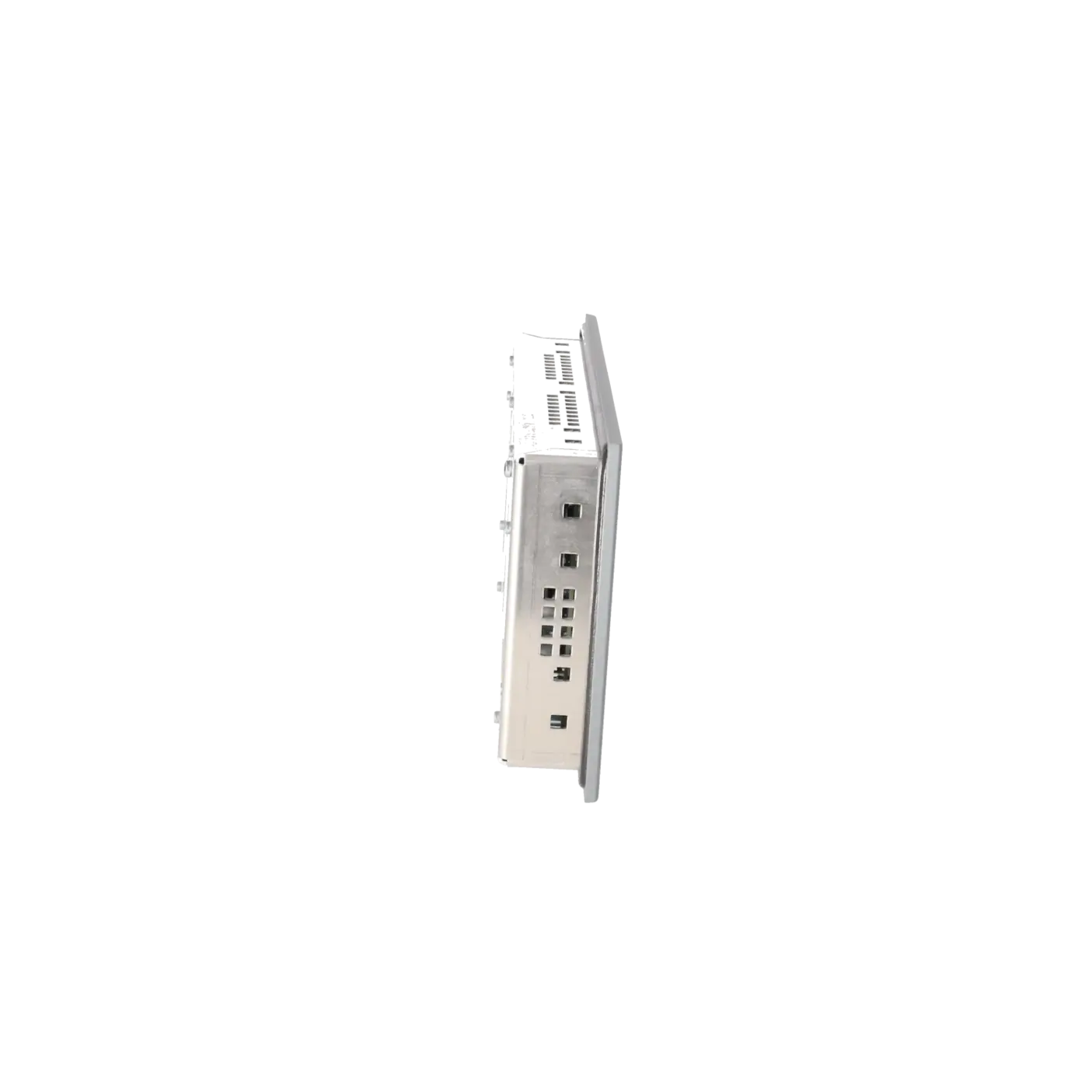

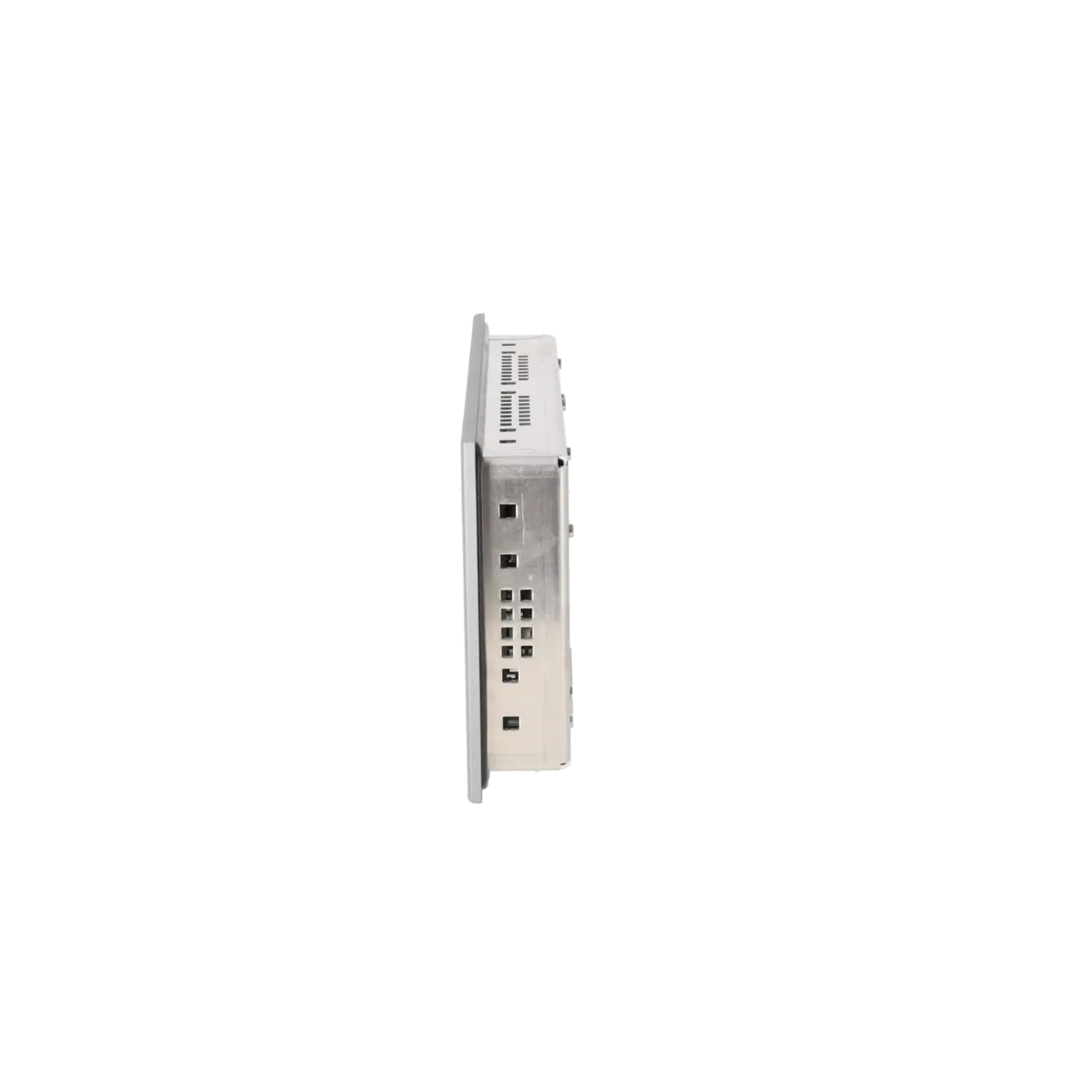

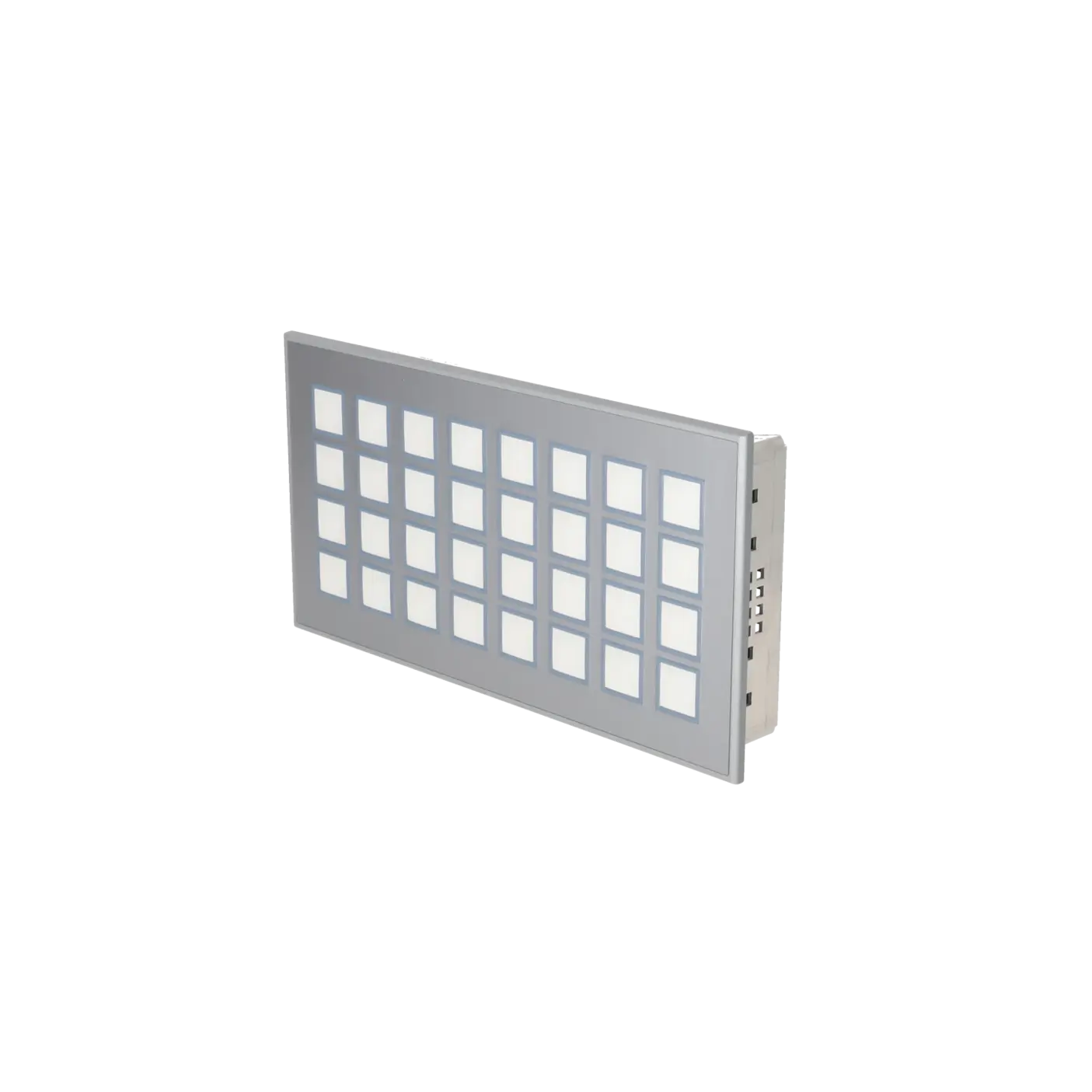

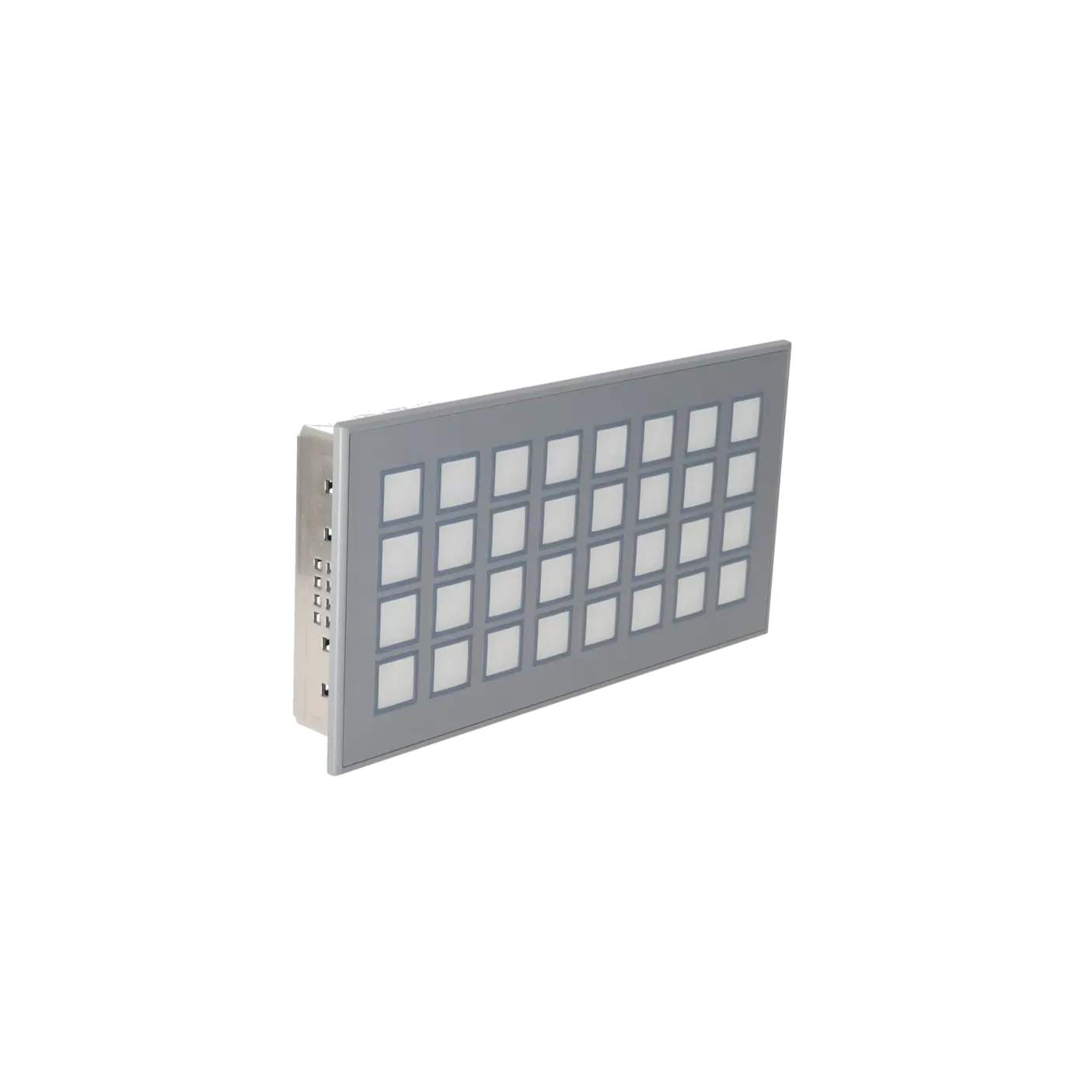

6AV3688-3EH47-0AX0 ist ein SIEMENS SIMATIC HMI KP32F PN Key Panel für industrielle Bedien- und Steuerungsaufgaben. Das Gerät gehört zur Produktfamilie SIMATIC HMI KP8/KP8F/KP32F und wird als Bedientastatur eingesetzt, wenn Maschinenfunktionen über definierte Kurzhubtasten, optische Rückmeldungen und eine PROFINET-Anbindung bedient werden sollen. Besonders relevant ist das Key Panel in Anlagen, in denen PROFIsafe-Funktionen, sichere Eingänge und eine feste Einbindung in SIMATIC-Steuerungsumgebungen benötigt werden. Die Kombination aus HMI-Bedienung, Sicherheitsintegration und direkter Prozessbedienung macht die Baugruppe für Bedienpulte, Maschinenfronten und sicherheitsbezogene Bedienkonzepte interessant.

Wichtige technische Daten und was diese in der Praxis bedeuten

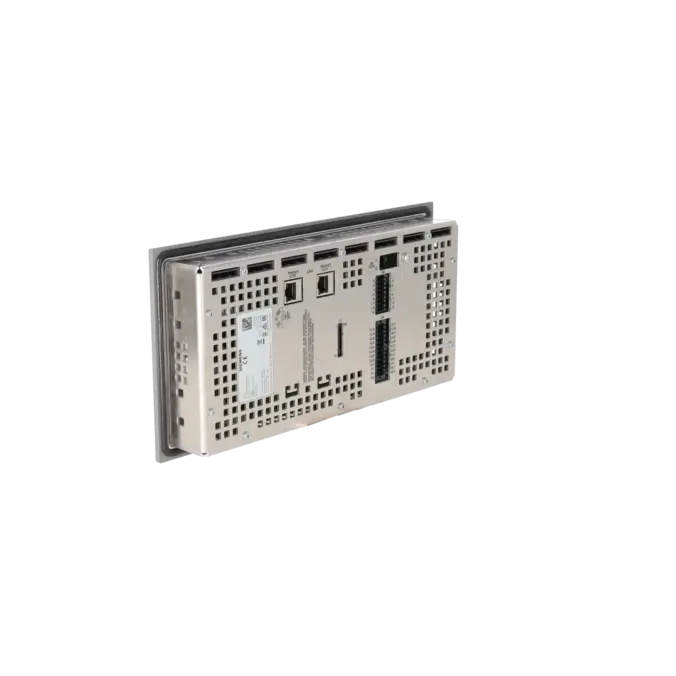

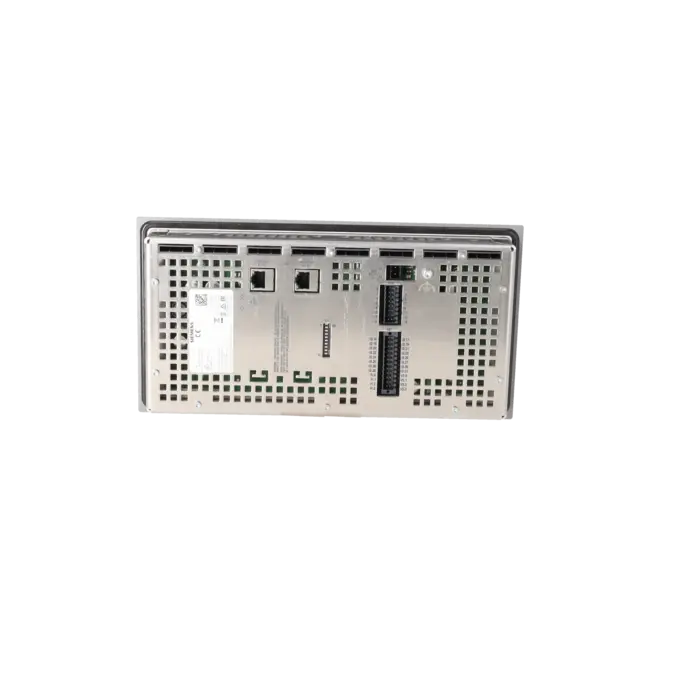

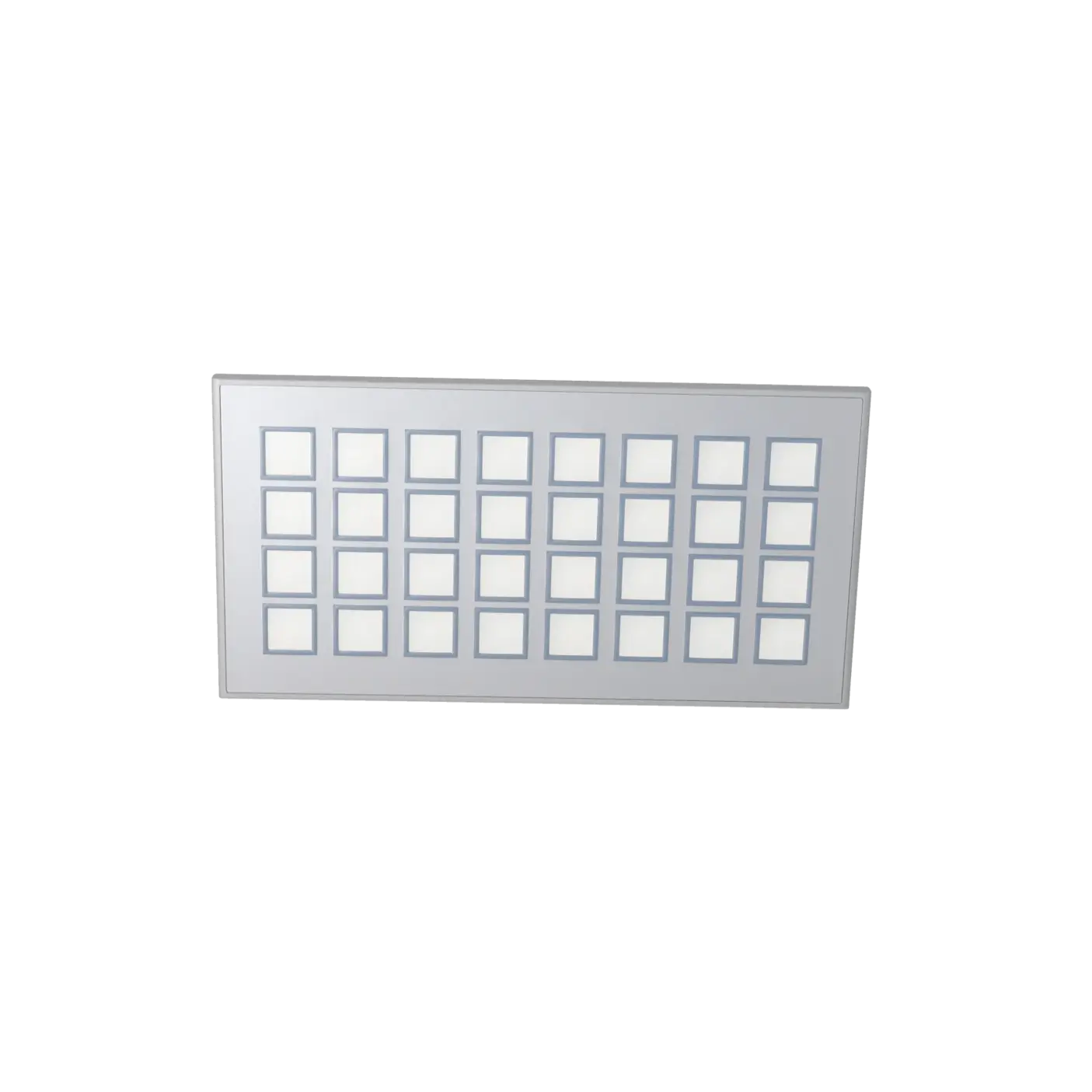

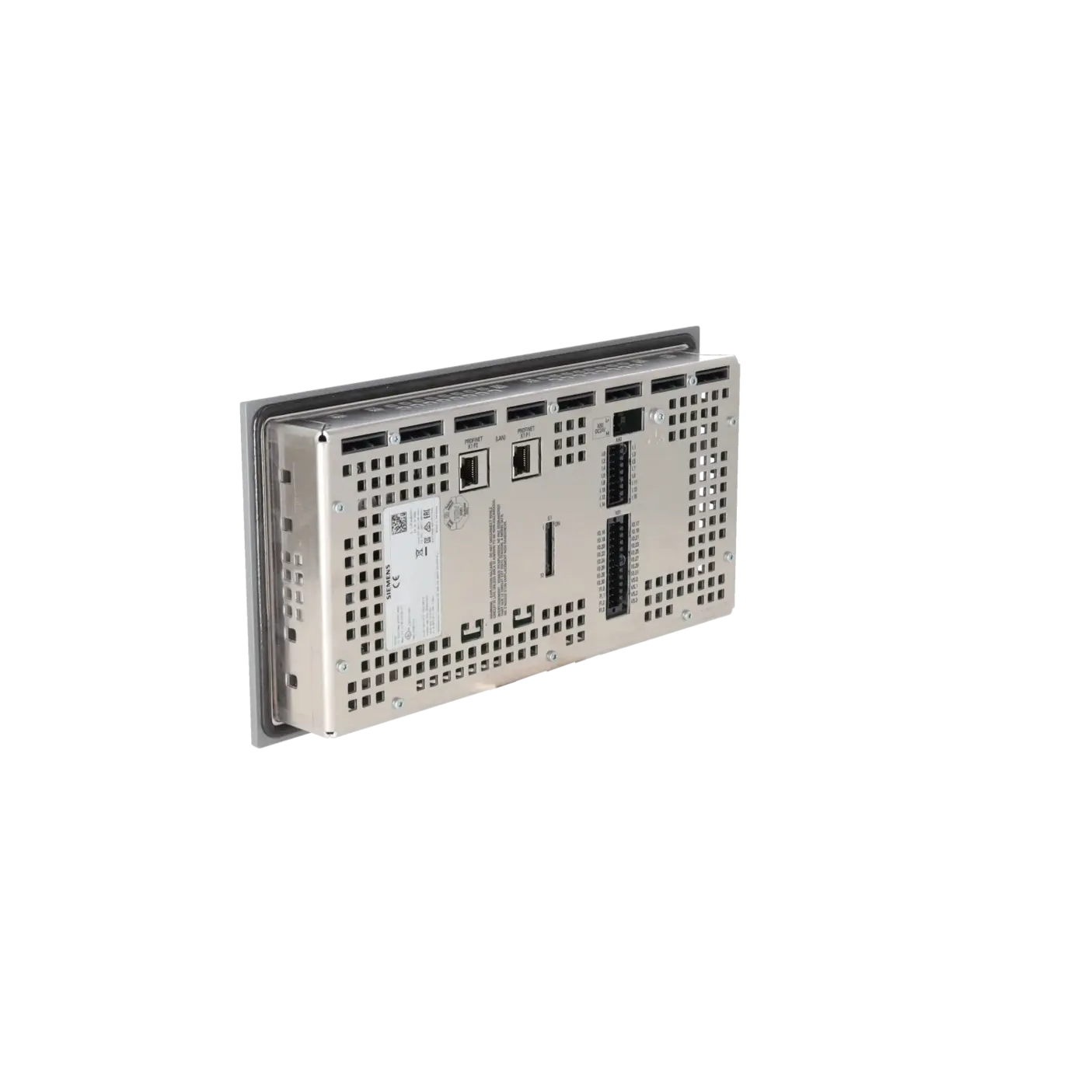

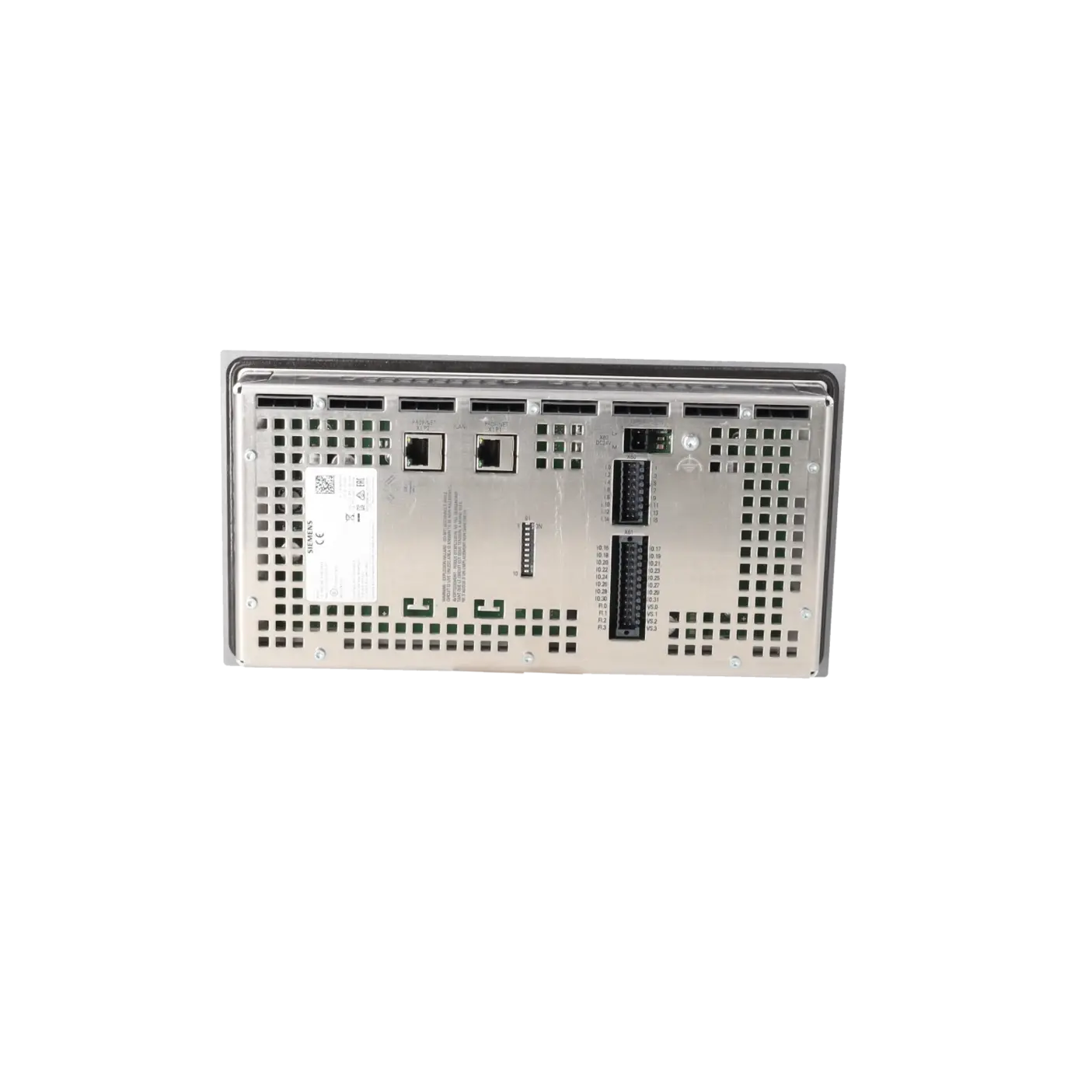

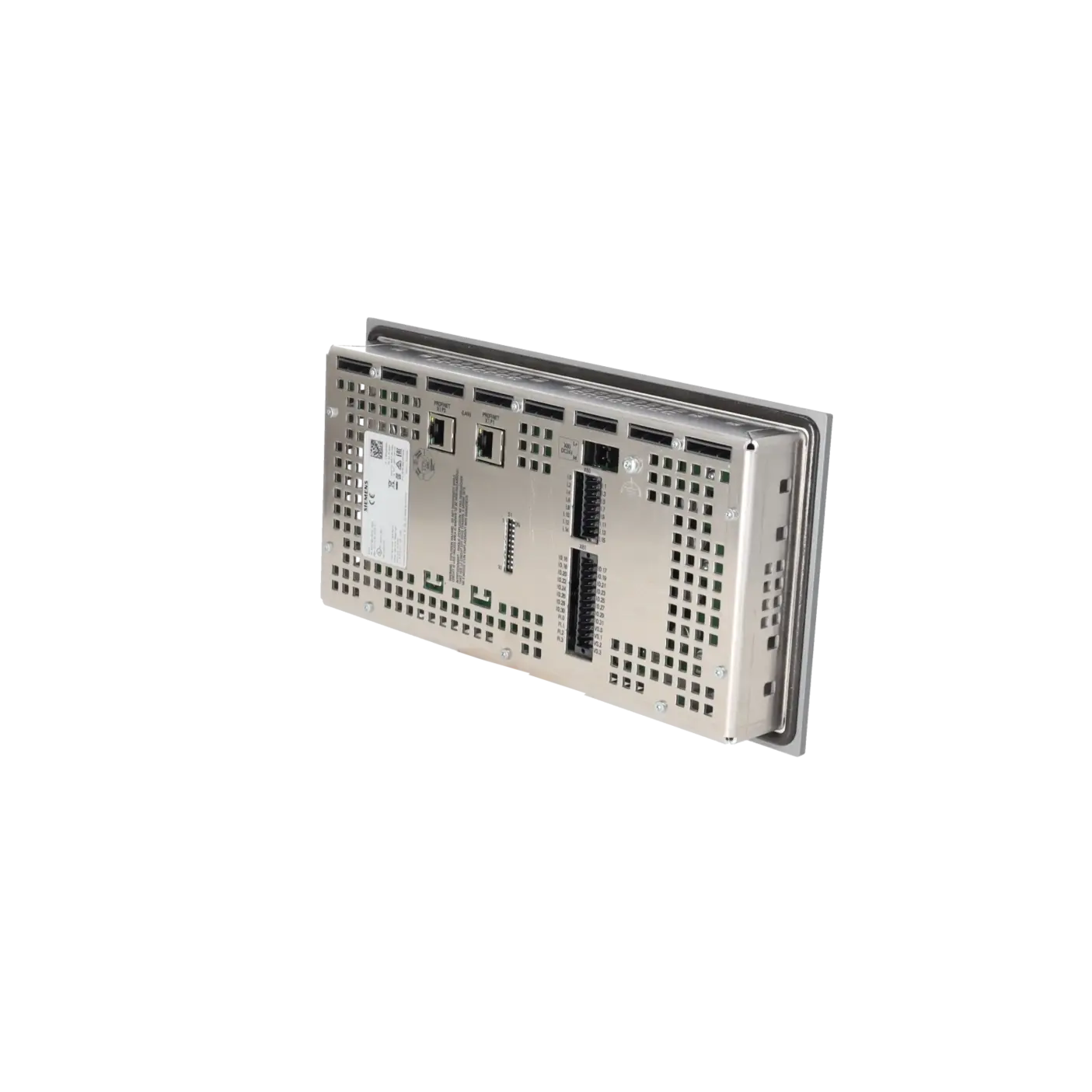

Das Key Panel 6AV3688-3EH47-0AX0 verfügt über 32 Kurzhubtasten, mehrfarbige LEDs, zwei PROFINET-Schnittstellen mit integriertem Switch und eine Versorgung mit 24 V DC. Die 24-V-Versorgung ist durchschleifbar, was den Einbau in bestehende Schaltschrank- und Bedienfeldstrukturen erleichtert. Die PROFINET- und PROFIsafe-Unterstützung ist entscheidend, wenn sichere Bedienhandlungen in die Steuerungs- und Sicherheitslogik eingebunden werden. Für die Anlagenpraxis sind außerdem 16 digitale Eingänge plus 16 digitale Eingänge oder Ausgänge, vier Safety-DI-Pins, IP65 an der Frontseite und die Parametrierbarkeit ab STEP 7 V5.5 relevant.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6AV3688-3EH47-0AX0 ist der Product-Lifecycle-Status als PM300: Active Product geführt. Ein verbindlich verifizierter kompatibler Nachfolger wird hier nicht genannt, deshalb sollte bei Ersatzbedarf nicht automatisch von einer austauschbaren Alternative ausgegangen werden. Für Betreiber bleibt dennoch eine strukturierte Life-Cycle-Bewertung sinnvoll, weil HMI- und Sicherheitskomponenten eng mit Projektierung, PROFINET-Gerätenamen, PROFIsafe-Adressen, Sicherheitsprogramm und mechanischem Einbau verbunden sind. Bei kritischen Maschinen sollte frühzeitig geprüft werden, ob Reparatur, Austauschgerät, Neugerät, Bevorratung oder eine spätere Migration die wirtschaftlich und technisch passende Strategie darstellen.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei Defekt, Stillstand oder ungeplanter Störung kann eine Reparatur nach individuellem Fehlerbild sinnvoll sein, wenn das Key Panel weiter in der bestehenden Anlage verwendet werden soll. Die Bearbeitung umfasst Fehleranalyse, technische Reinigung, vorbeugende Instandhaltung, Instandsetzung bis auf Bauteilebene und Funktionsprüfung. Für kurzfristige Wiederinbetriebnahmen kann ein Austauschgerät helfen, Stillstandszeiten zu reduzieren, während die defekte Baugruppe separat geprüft wird. Ergänzend unterstützen funktionsgeprüfte Gebrauchtgeräte, Neugeräte, Bevorratung und Life Cycle Management dabei, die Versorgung sicherheitsrelevanter HMI-Komponenten planbarer zu machen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6AV3688-3EH47-0AX0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das Key Panel elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, technisch gereinigt, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzbeschaffung wirtschaftlich sinnvoller ist.

Ist 6AV3688-3EH47-0AX0 mit S7-1200, S7-1500 oder S7-300/400 kompatibel?

Die Kompatibilität hängt von Steuerung, Projektierung, Sicherheitsfunktion und Softwarestand ab. Für die Prozesskopplung sind unter anderem S7-1500, S7-300/400 und bestimmte S7-1200-Konstellationen angegeben, bei fehlersicheren Anwendungen jedoch mit zusätzlichen Anforderungen an STEP 7, Safety-Versionen und Projektierung. Vor einem Austausch sollte deshalb geprüft werden, ob Artikelnummer, PROFINET-Konfiguration, PROFIsafe-Adresse, Sicherheitsprogramm und vorhandener Projektstand zusammenpassen.

Gibt es einen Nachfolger für 6AV3688-3EH47-0AX0?

Ein eindeutig verifizierter kompatibler Nachfolger wird hier nicht genannt. Deshalb sollte bei Ersatzbedarf nicht allein nach einer ähnlichen HMI-Bedientastatur gesucht werden, sondern nach einer technisch passenden Lösung für PROFINET, PROFIsafe, sichere Eingänge, mechanischen Einbau und Projektierung. Bei Anlagen mit Sicherheitsfunktion ist ein ungeprüfter Austausch besonders kritisch, weil Adressierung, Sicherheitsprogramm und Funktionsprüfung zusammen bewertet werden müssen.

Wann ist ein Austauschgerät für 6AV3688-3EH47-0AX0 sinnvoll?

Ein Austauschgerät ist sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und eine Reparatur der ausgebauten Baugruppe zeitlich nachgelagert erfolgen kann. Gerade bei HMI-Key-Panels mit Sicherheitsfunktion reduziert ein passendes, funktionsgeprüftes Ersatzgerät das Risiko längerer Stillstandszeiten. Vor dem Einbau müssen Artikelnummer, Hardwarestand, Projektierung, PROFINET-Gerätename, PROFIsafe-Adresse und Sicherheitsabnahme sauber abgeglichen werden.

Was ist beim Austausch eines KP32F PN in einer Sicherheitsanwendung wichtig?

Beim Austausch ist entscheidend, dass die sicherheitsbezogene Funktion nach dem Einbau wieder eindeutig zur Projektierung passt. Dazu gehören PROFIsafe-Adresse, F-Parameter, PROFINET-Zuordnung, Sensorverschaltung, Sicherheitsprogramm und die Reaktion der Anlage auf sichere Eingänge. Nach dem Tausch sollte die Baugruppe diagnostisch geprüft, reintegriert und die sicherheitsrelevante Funktion kontrolliert werden, bevor die Maschine wieder regulär betrieben wird.

Wie lassen sich Preis, Verfügbarkeit und Lieferzeit für 6AV3688-3EH47-0AX0 klären?

Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für den Einkauf ist außerdem relevant, ob Reparatur, Austausch, funktionsgeprüftes Gebrauchtgerät oder Neugerät wirtschaftlich und zeitlich besser zur Situation passt. Bei kritischen Anlagen kann eine zusätzliche Bevorratung helfen, Ersatzteilrisiken planbarer zu machen und ungeplante Stillstände schneller abzufangen.

Welche Rolle spielt Life Cycle Management bei 6AV3688-3EH47-0AX0?

Life Cycle Management ist relevant, wenn das Key Panel in einer kritischen Maschine eingesetzt wird und Ausfälle, Ersatzteilbedarf oder spätere Migration planbar bewertet werden sollen. Dabei stehen Bestandsaufnahme, Risikobewertung, Versorgungsstrategie, Reparaturfähigkeit und mögliche Bevorratung im Vordergrund. Für Betreiber, Instandhaltung und Einkauf entsteht dadurch eine bessere Entscheidungsgrundlage, ob Baugruppen weitergenutzt, repariert, ausgetauscht oder strategisch ersetzt werden sollten.
