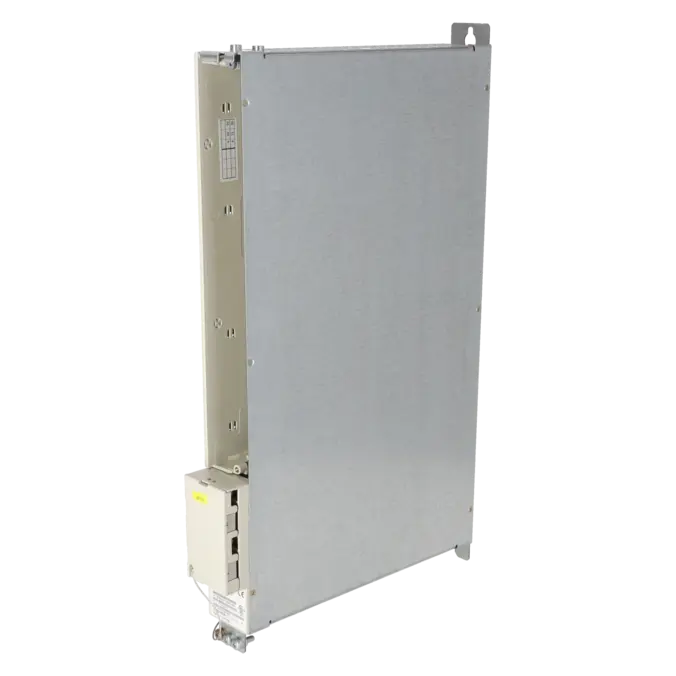

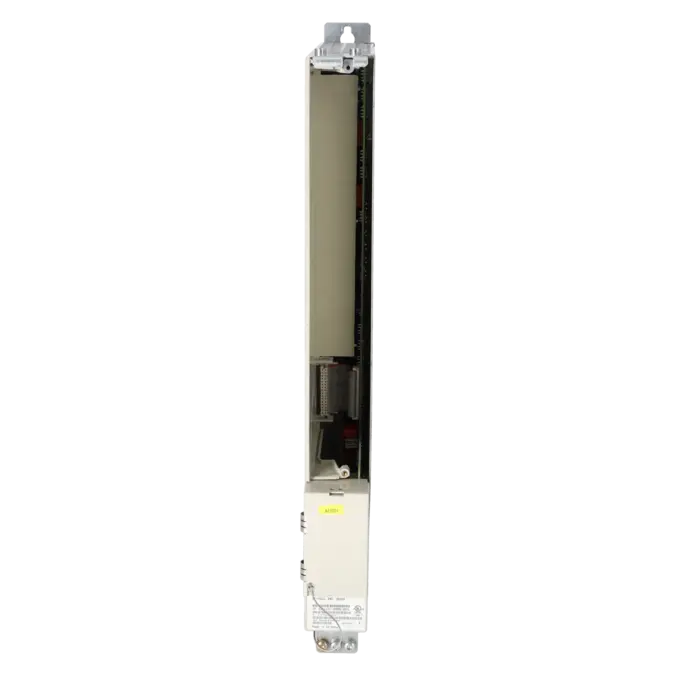

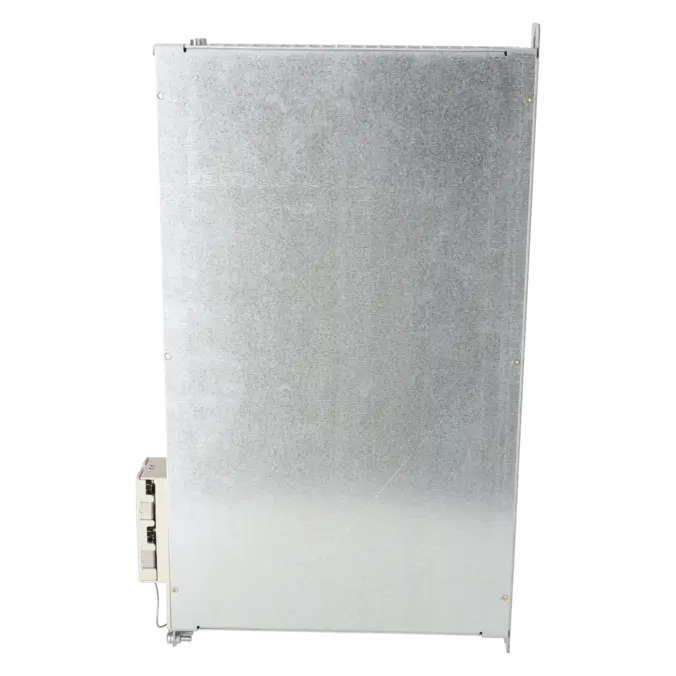

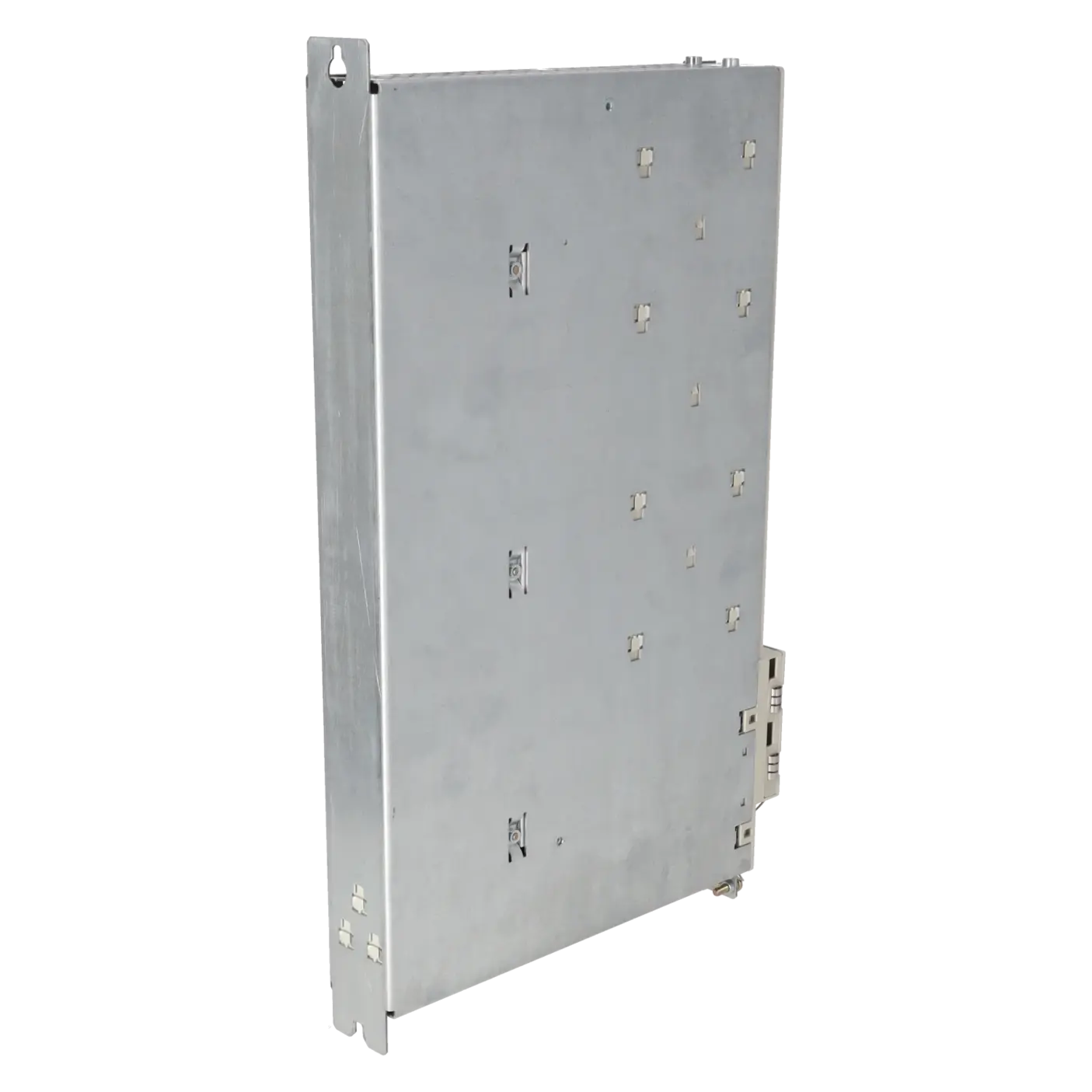

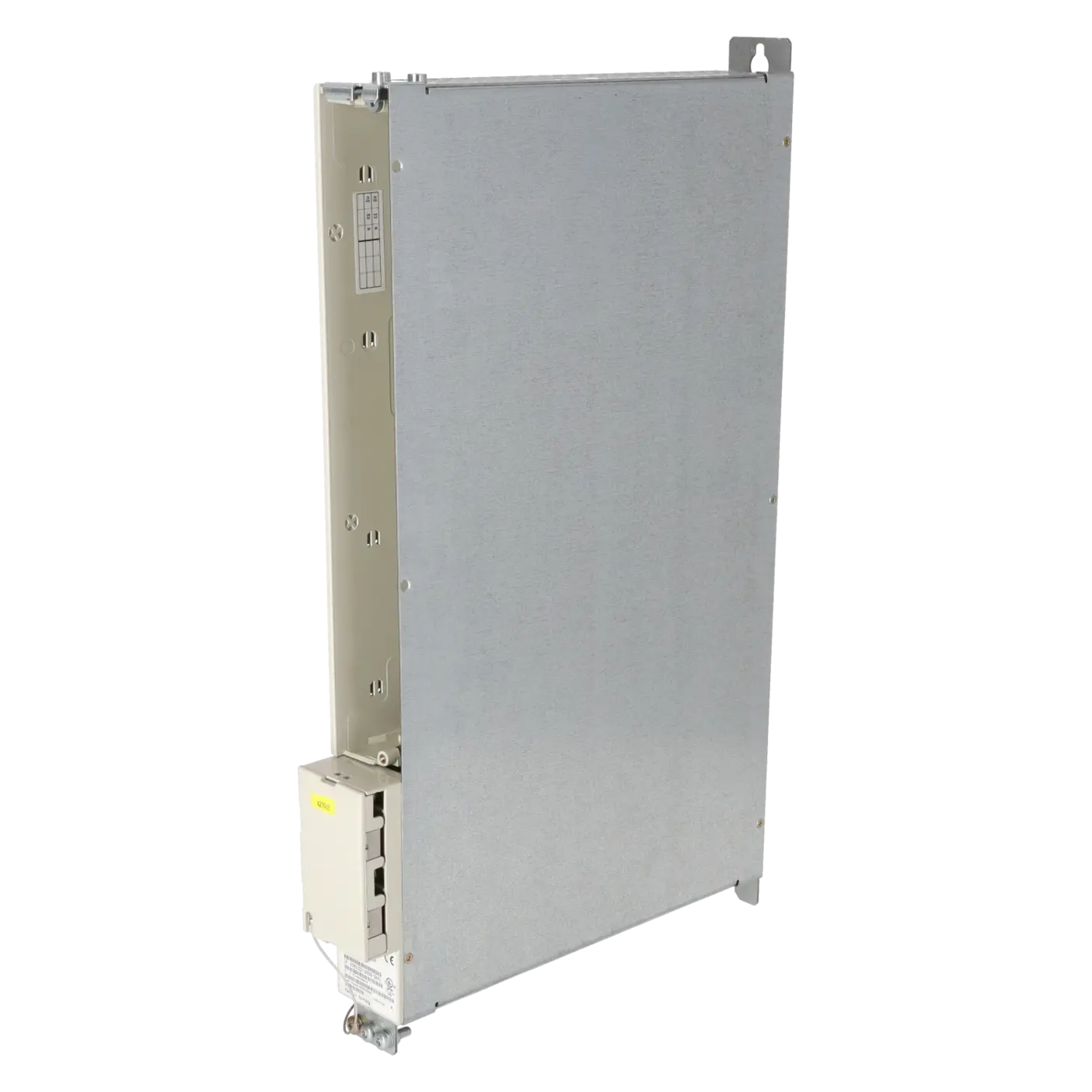

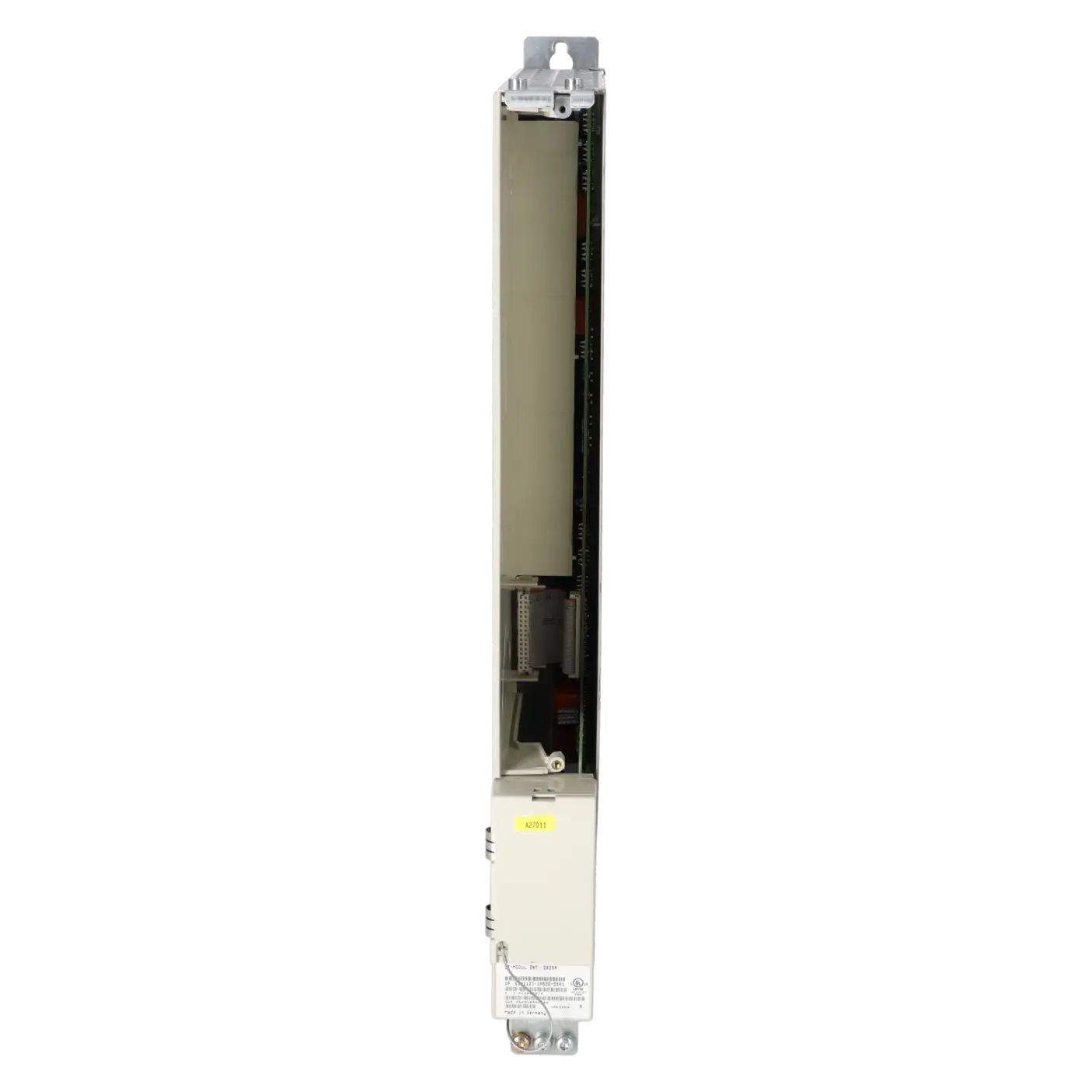

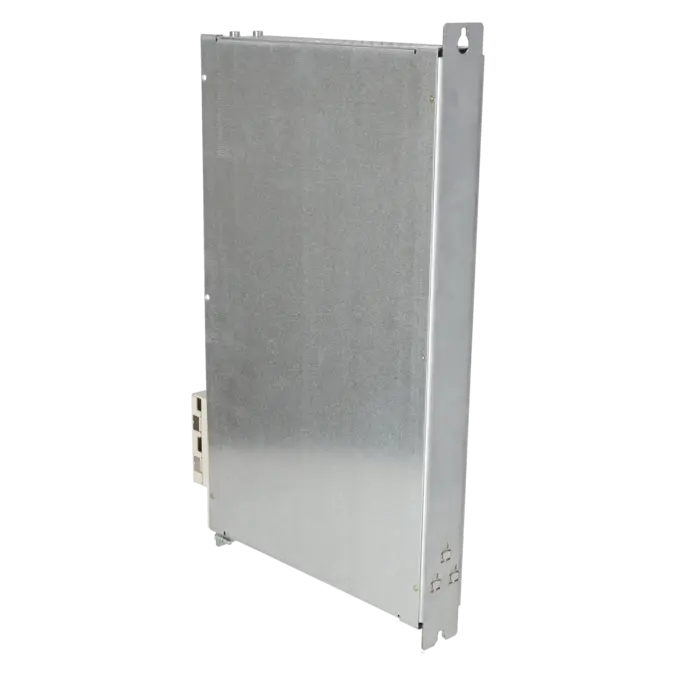

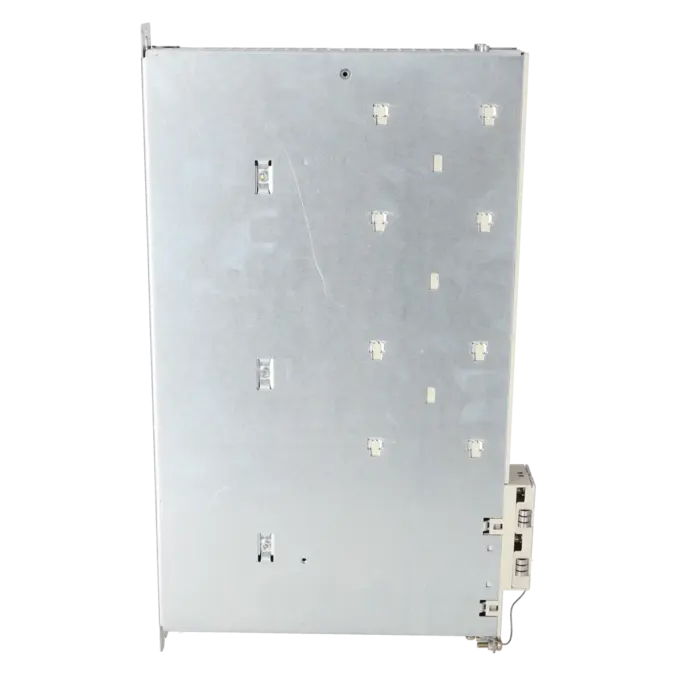

SIEMENS 6SN1123-1AB00-0BA1
-
SIEMENS | Antriebstechnik | Wechselrichter
- EICHLER-Art.Nr.: K0063683
- EAN: 4025515019527
Produktbeschreibung
SIMODRIVE 611, 2x25A LEISTUNGSMODUL, 2-ACHS, INTERNE ENTWAERMUNG, MOTOR-NENNSTROEME: VORSCHUB = 9 A HAUPTSPINDEL = 8 A
Leistungen für SIEMENS 6SN1123-1AB00-0BA1
SIEMENS |
6SN1123-1AB00-0BA1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 6 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2010-09-30 | ||
| EAN | 4025515019527 | ||
| UPC | / | ||
| Statistische Warennummer | 85044087 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 9313 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 6SN1123-1AB00-0BA1 und wo wird es eingesetzt
Das 6SN1123-1AB00-0BA1 ist ein SIMODRIVE 611 Leistungsmodul von Siemens in 2-Achs-Ausführung. Siemens führt die Baugruppe als 25-A-Leistungsmodul mit interner Entwärmung; die zugeordneten Motor-Nennströme liegen bei Vorschub 9 A und Hauptspindel 8 A. Eingesetzt wird das Modul im SIMODRIVE-611-/SINUMERIK-Umfeld, also in CNC- und Werkzeugmaschinen sowie in Anlagen, in denen geregelte Vorschub- und Spindelantriebe zuverlässig betrieben werden müssen. Im System arbeitet das Leistungsteil zusammen mit Einspeisemodul, Regelungseinschub, Motor und Geber. Für Instandhalter ist die exakte Artikelnummer deshalb entscheidend, um ein defektes Modul eindeutig zu identifizieren und ohne Fehlbestellung in Reparatur, Austausch oder Ersatzteilbeschaffung zu gehen.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die wichtigsten Kennwerte helfen direkt bei Auswahl und Einbau. 2 Achsen bedeutet, dass das Modul innerhalb des SIMODRIVE-611-Verbunds zwei Antriebe bedient. 25 A beschreibt die Leistungsklasse des Moduls; für die konkrete Motorzuordnung sind zusätzlich die Motor-Nennströme 9 A für Vorschub und 8 A für die Hauptspindel relevant. Interne Entwärmung bedeutet praktisch, dass die Verlustwärme im Schaltschrankkonzept berücksichtigt und zuverlässig abgeführt werden muss. Für die Beschaffung sind außerdem Stammdaten wichtig: EICHLER nennt die EAN 4025515019527 und ein Nettogewicht von 6 kg; andere Marktquellen nennen rund 5,5 kg, was die Baugruppe als kompakte, aber transport- und montagekritische Leistungseinheit einordnet.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für Betreiber von Bestandsanlagen ist der Lebenszyklus dieser Baugruppe besonders relevant. EICHLER weist für das Modul den Produktstatus EOP mit Datum 30.09.2010 aus. Siemens veröffentlichte zudem die Abkündigung des SIMODRIVE-611-Umrichtersystems mit Wirksamkeit zum 31.03.2014. Damit ist klar, dass die Versorgung heute nicht mehr wie bei einem aktiven Serienprodukt funktioniert, sondern über Reparatur, Austausch, Lagerbestand und abgesicherte Ersatzteilwege organisiert werden muss. Positiv ist, dass Siemens eine belastbare Substitution nennt: In der Substitutionsliste wird 6SN1123-1AB00-0BA1 auf 6SN1123-1AB00-0BA2 überführt. Die BA2-Variante wird mit denselben Kerndaten als 2-Achs-Leistungsmodul, 25 A, interne Entwärmung, Vorschub 9 A, Hauptspindel 8 A beschrieben.
EICHLER Leistungen für 6SN1123-1AB00-0BA1
Für diese Baugruppe sind bei EICHLER Reparatur, Austausch, gebrauchte Baugruppe und Neu auf Anfrage vorgesehen. Bei akutem Maschinenstillstand ist der Austausch oder ein gebrauchtes, geprüftes Modul meist die schnellste Lösung, weil EICHLER hierfür 1–3 Tage nennt. Wenn die vorhandene Baugruppe erhalten bleiben soll oder die Maschine besonders sensibel auf Varianten reagiert, ist die Reparatur die passende Option; dafür sind 7–10 Tage angegeben. Laut EICHLER umfasst die Reparatur technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Zusätzlich ist ein Prüfprotokoll Simodrive LT Wechselrichter erhältlich. Das ist besonders sinnvoll, wenn Instandhaltung, Einkauf und Qualitätssicherung eine dokumentierte Einsatzfreigabe brauchen.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum meldet meine SINUMERIK bei 6SN1123-1AB00-0BA1 Alarm 300101 Busaufbau fehlgeschlagen? | Dieser Alarm zeigt an, dass die NC bereits läuft, aber kein erstes Antriebsmodul erkannt wurde. Prüfen Sie zuerst, ob das erste Modul überhaupt versorgt wird und ob die LED-Anzeigen plausibel reagieren. Kontrollieren Sie danach das Flachbandkabel zwischen E/R- bzw. Überwachungseinheit und erstem Modul, den Stecksitz und die Spannungsversorgung. Bei getrennten Versorgungen sollten NCU und Antriebe möglichst zeitgleich eingeschaltet werden. Anschließend Anlage spannungslos schalten, neu hochfahren und den Alarm per RESET quittieren. |
| Warum erscheint bei SIMODRIVE 611 Alarm 300500 mit Fehlercode 0012H oder 0013H? | Diese Fehler deuten auf Probleme im NC-Grundtakt oder auf Störungen am Antriebsbus hin. Prüfen Sie das Antriebsbuskabel, alle Steckverbinder sowie Schirmung und Masseverbindungen. Treten die Meldungen sporadisch auf, sollte auch das EMV-Umfeld kontrolliert werden. Bleibt der Fehler nach Kabel- und EMV-Prüfung bestehen, kommen NC-Hardware oder Regelungsbaugruppe als Ursache in Betracht. Nach der Korrektur das System vollständig neu hochfahren und die Diagnose erneut prüfen. |
| Warum kommt Alarm 300500 mit Fehlercode 0022H bei einer Achse? | Siemens beschreibt diesen Fehler als fehlenden oder defekten PCU-ASIC für das Motormesssystem beziehungsweise als Störung in der Kommunikation über den Antriebsbus. Prüfen Sie Geberanbindung, Steckverbindungen, Kommunikationspfad, Schirmung und Masse. Wenn das Messsystem mechanisch und elektrisch korrekt angebunden ist und der Fehler bleibt, muss die Regelungsbaugruppe beziehungsweise das Motormesssystem gezielt geprüft oder ersetzt werden. |
| Warum startet der Antrieb nicht und Alarm 300500 zeigt Fehlercode 0046H oder 0050H? | Fehlercode 0046H bedeutet, dass ein Antriebs-Hochlauf ohne korrekt geladenen Softwarestand abgebrochen wurde. Hier muss die passende Antriebssoftware neu geladen werden. Fehlercode 0050H weist zusätzlich darauf hin, dass Baugruppe und geladene Antriebssoftware nicht zueinander passen. In diesem Fall muss entweder die zur Baugruppe passende Software verwendet oder die passende Baugruppe gesteckt werden, bevor der Hochlauf erneut gestartet wird. |
Ist 6SN1123-1AB00-0BA1 noch verfügbar oder bereits abgekündigt?
Die Baugruppe ist aus Life-Cycle-Sicht obsolet. EICHLER nennt einen EOP-Status zum 30.09.2010, und Siemens hat das SIMODRIVE-611-Umrichtersystem mit Wirkung zum 31.03.2014 abgekündigt. Für Betreiber bedeutet das nicht automatisch, dass kein Ersatz mehr verfügbar ist, wohl aber, dass die Versorgung heute typischerweise über Reparatur, Austausch, geprüfte Gebrauchtteile oder Restbestände abgesichert wird und nicht mehr über eine normale Serienversorgung wie bei aktiven Produktlinien.
Ist 6SN1123-1AB00-0BA2 ein kompatibler Nachfolger?
Ja, Siemens nennt 6SN1123-1AB00-0BA2 als Substitution für 6SN1123-1AB00-0BA1. Zusätzlich beschreibt Siemens die BA2-Variante mit denselben Kerndaten: 2 Achsen, 25 A, interne Entwärmung, Motor-Nennströme Vorschub 9 A und Hauptspindel 8 A. Für die finale Freigabe sollte trotzdem immer der komplette Maschinenkontext geprüft werden, also Antriebsparameter, Achskonfiguration, Softwarestand und das thermische Konzept im Schaltschrank. Gerade bei Bestandsmaschinen entscheidet diese Detailprüfung darüber, ob ein nominell passender Nachfolger auch im Betrieb ohne Folgerisiko eingesetzt werden kann.
Sollte ich bei Maschinenstillstand eher reparieren oder austauschen?
Wenn Downtime das größte Risiko ist, ist der Austausch meist die bessere Wahl, weil EICHLER hierfür 1–3 Tage nennt. Die Reparatur ist stärker dann im Vorteil, wenn die Originalbaugruppe im System bleiben soll oder wenn Sie die vorhandene Einheit technisch überarbeiten und dokumentiert zurückerhalten möchten; dafür nennt EICHLER 7–10 Tage. Inhaltlich ist die Reparatur hochwertig abgesichert, weil sie laut EICHLER Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie umfasst. Für Einkaufsentscheidungen heißt das: Austausch minimiert Stillstand, Reparatur stärkt Werterhalt und Versorgungssicherheit des Bestands.
Kann ich 6SN1123-1AB00-0BA1 heute noch neu kaufen?
Neuware ist nicht mehr selbstverständlich planbar. EICHLER führt die Variante Neu nur als Anfrage, während Marktquellen vereinzelt noch neue oder versiegelte Restbestände zeigen. Bei einer EOP-Baugruppe ist das meist kein klassischer Hersteller-Serienbestand mehr, sondern überschüssige Lagerware oder Sekundärmarktverfügbarkeit. Für viele Unternehmen sind deshalb generalüberholte Baugruppen oder Austauschgeräte die realistischere und kalkulierbarere Lösung, vor allem wenn Lieferzeit, Prüfbarkeit und dokumentierter Funktionsstatus wichtiger sind als eine formal unbenutzte Ware.
Warum ist ein Prüfprotokoll bei diesem Modul sinnvoll?
Ein Prüfprotokoll ist vor allem dann sinnvoll, wenn nach einem Austausch oder nach einer Reparatur die technische Freigabe intern sauber dokumentiert werden soll. EICHLER bietet für dieses Modul ausdrücklich ein Prüfprotokoll Simodrive LT Wechselrichter als Option an. Das hilft, weil Instandhaltung, Einkauf und Qualitätssicherung damit einen belastbaren Nachweis über den geprüften Zustand der Baugruppe in der Akte haben. Gerade bei obsoleten CNC-Antriebsbaugruppen reduziert ein dokumentierter Prüfstatus Diskussionen bei Wiederinbetriebnahme, Schichtübergabe, Audit oder späterer Reklamationsbewertung.
