SIEMENS 6SN1146-1AB00-0BA1

Was ist 6SN1146-1AB00-0BA1 und wo wird es eingesetzt

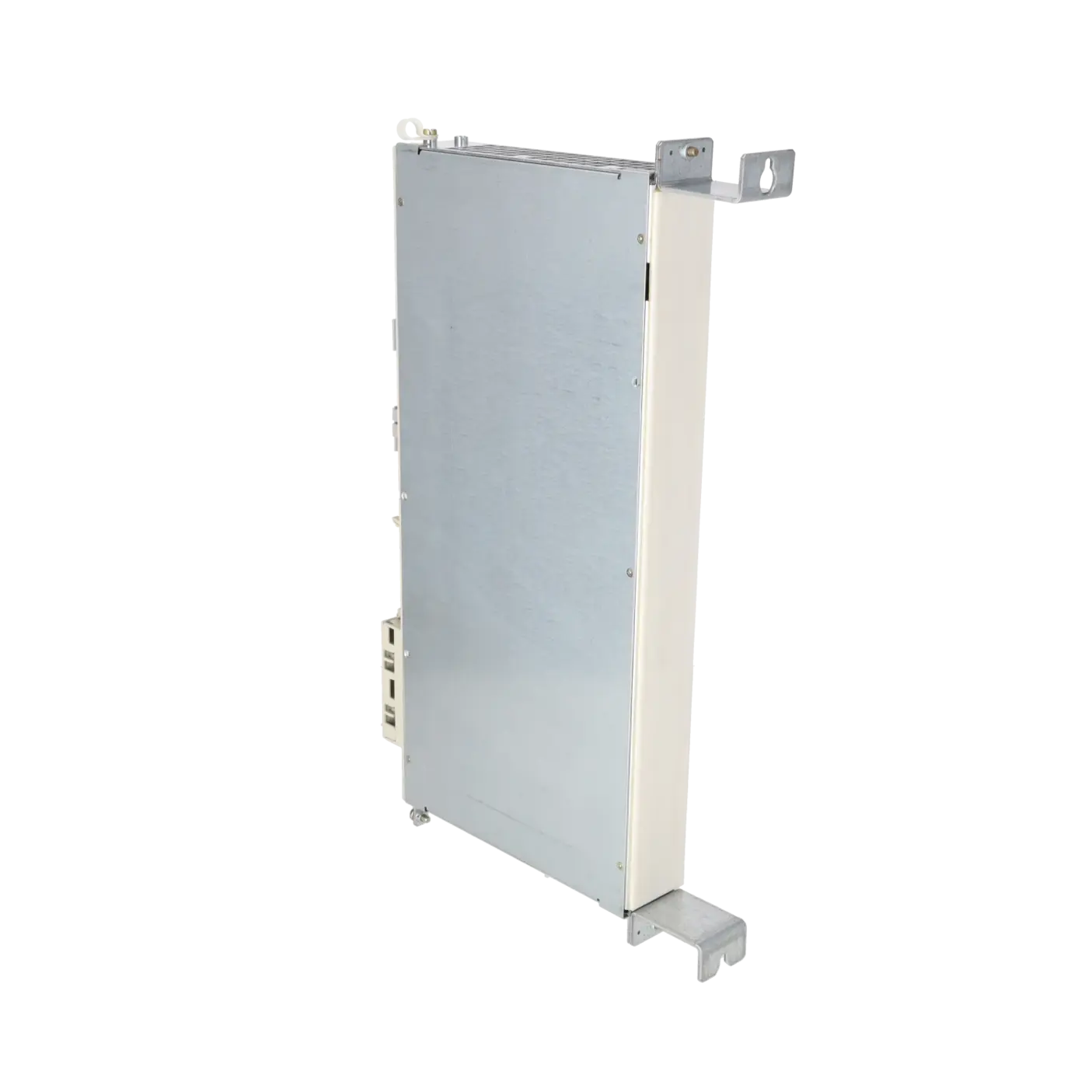

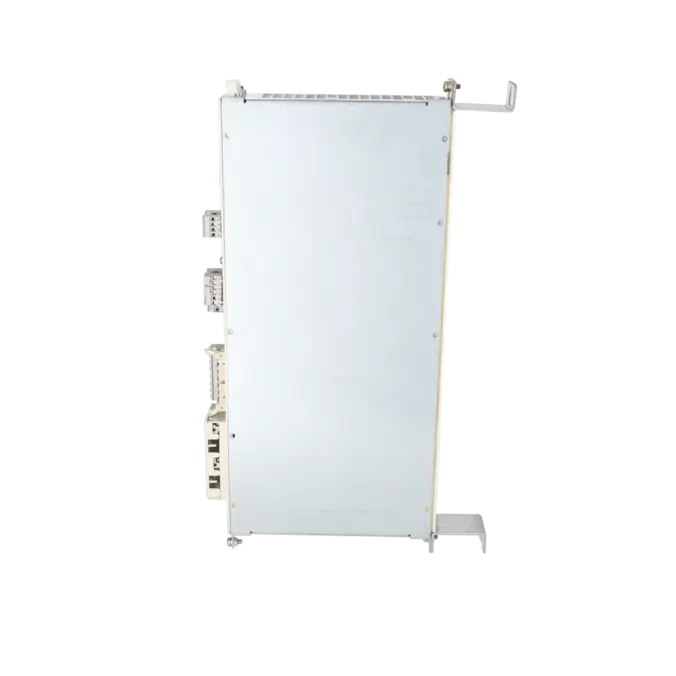

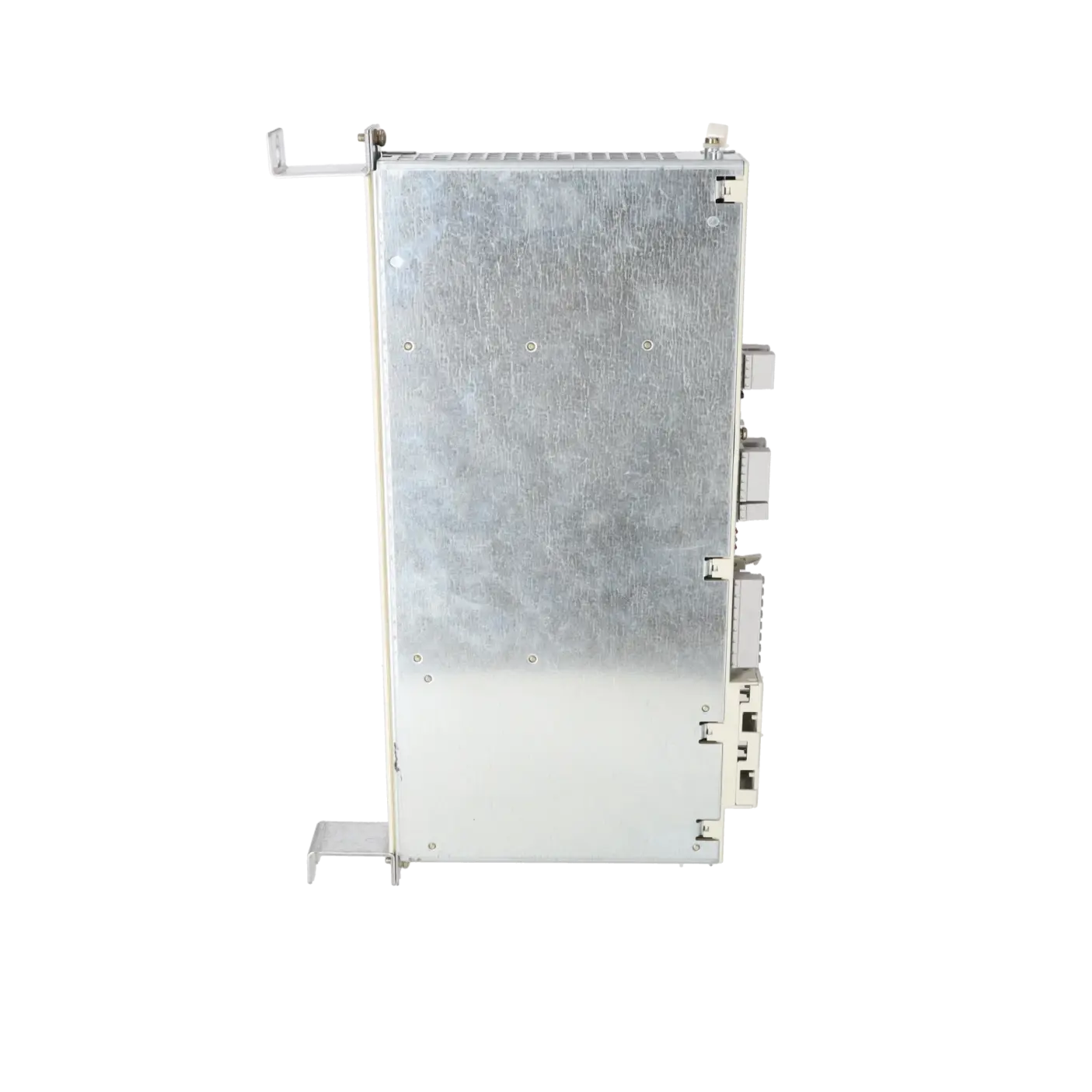

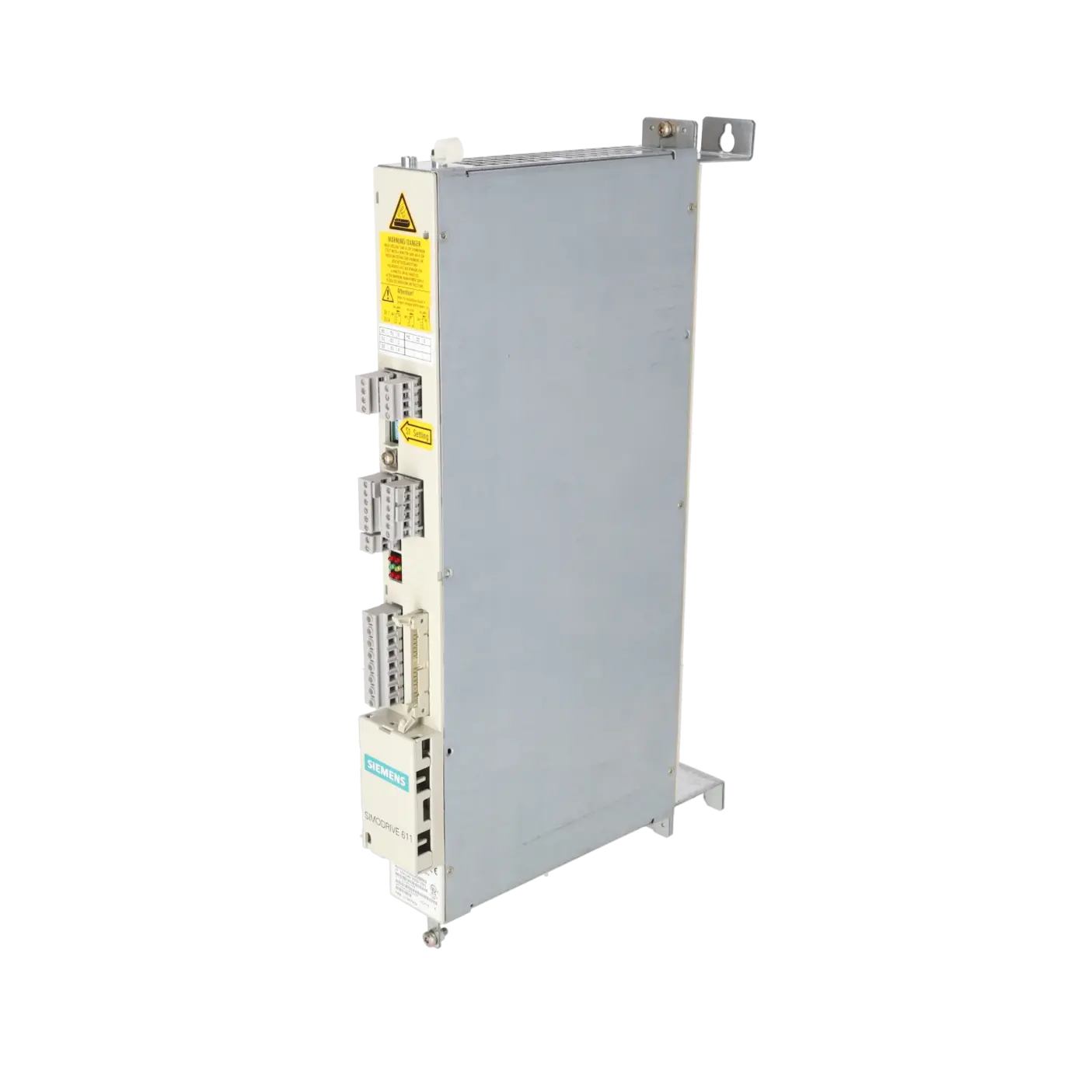

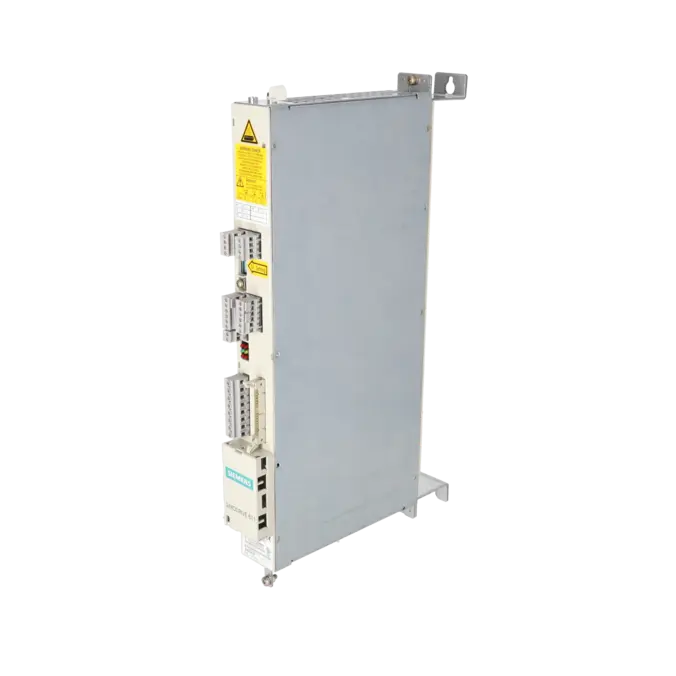

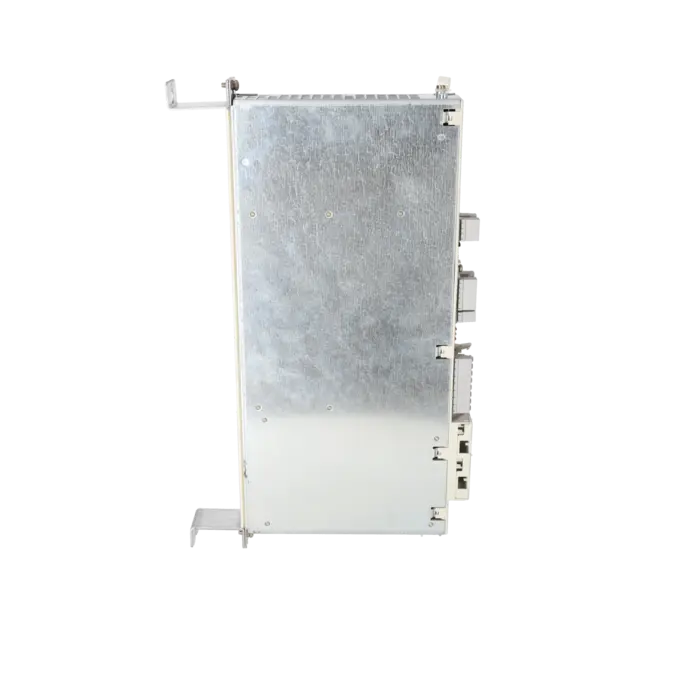

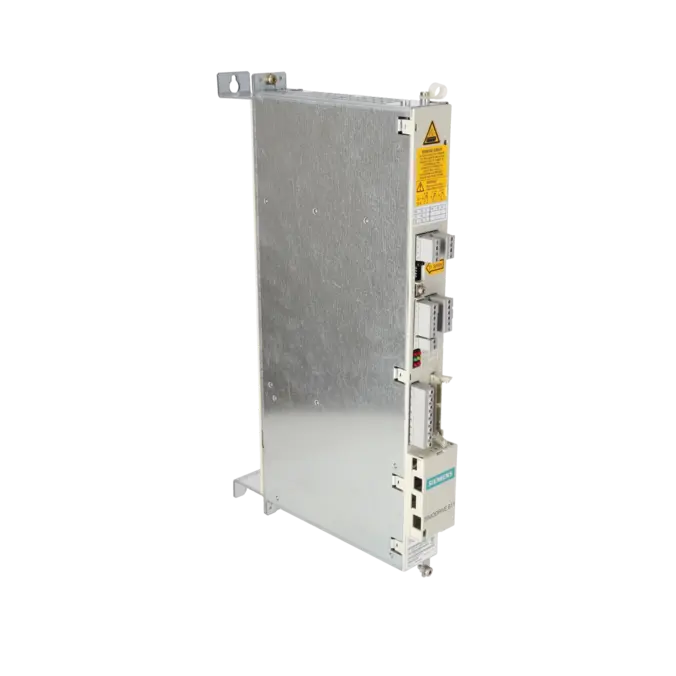

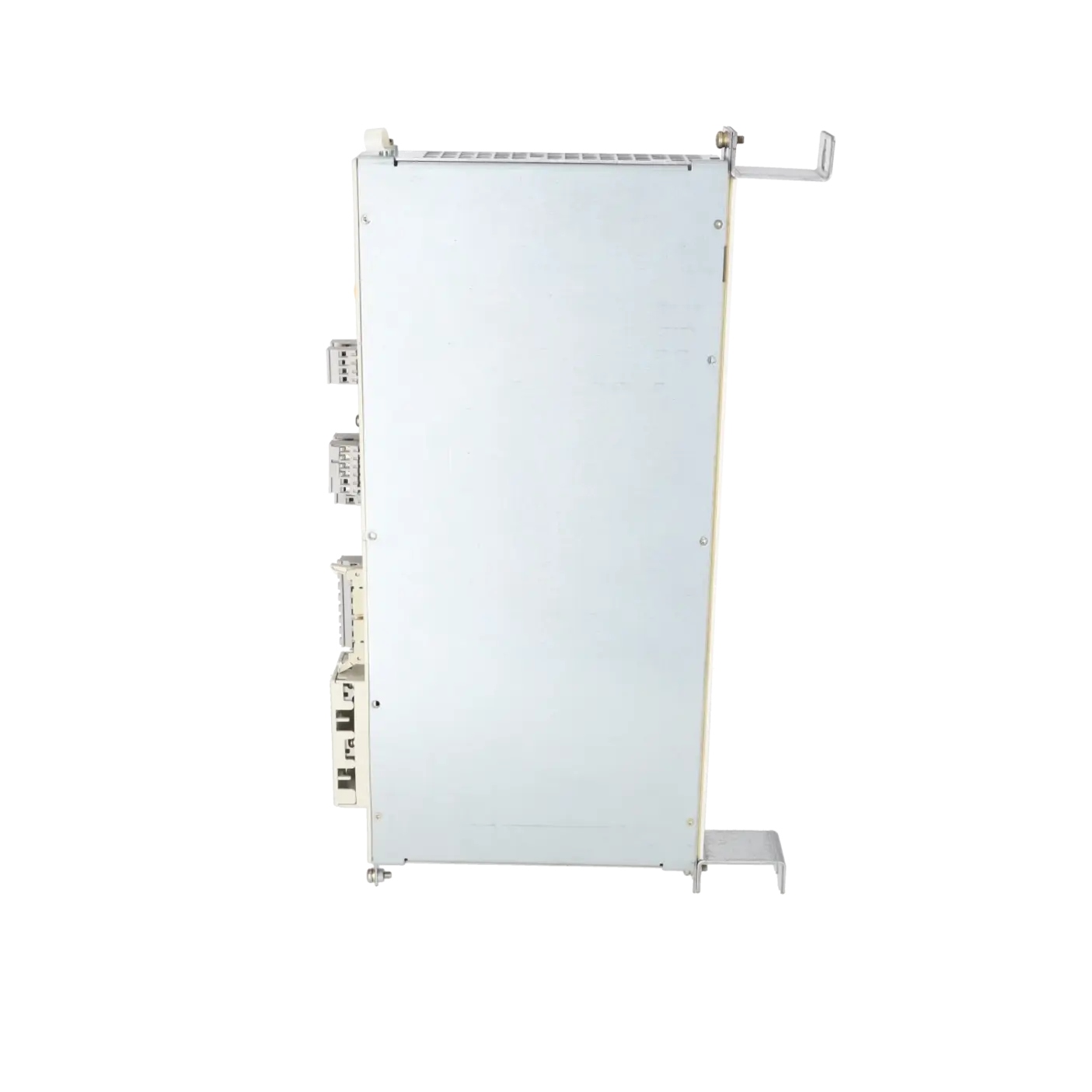

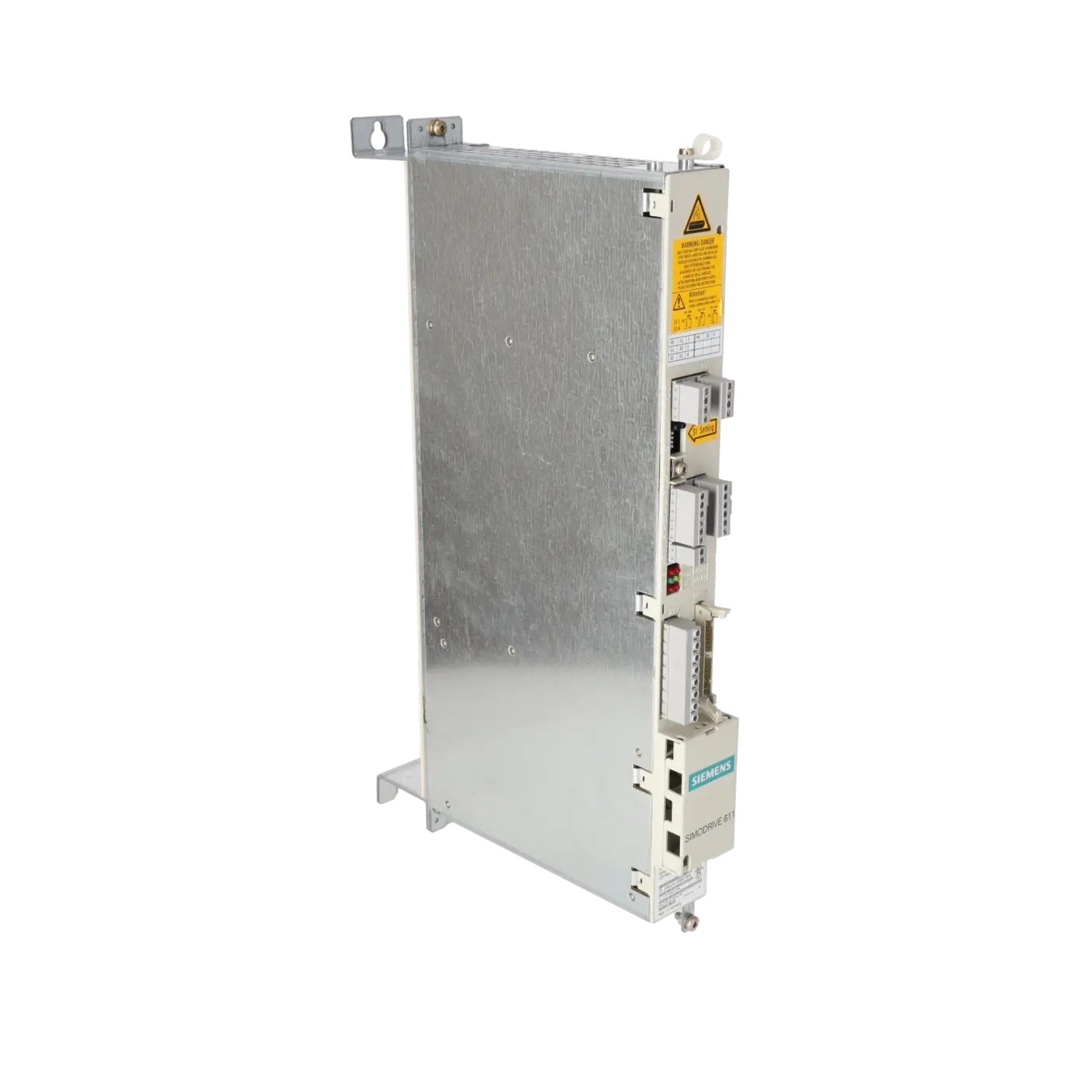

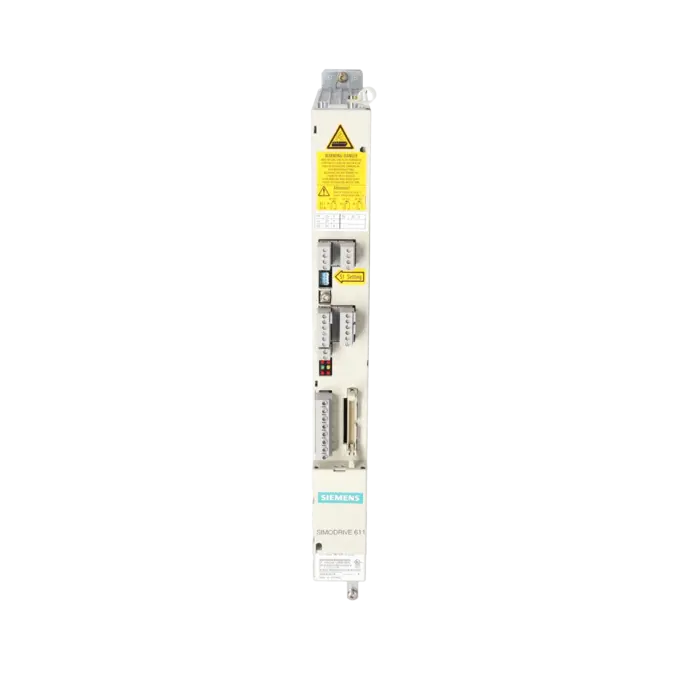

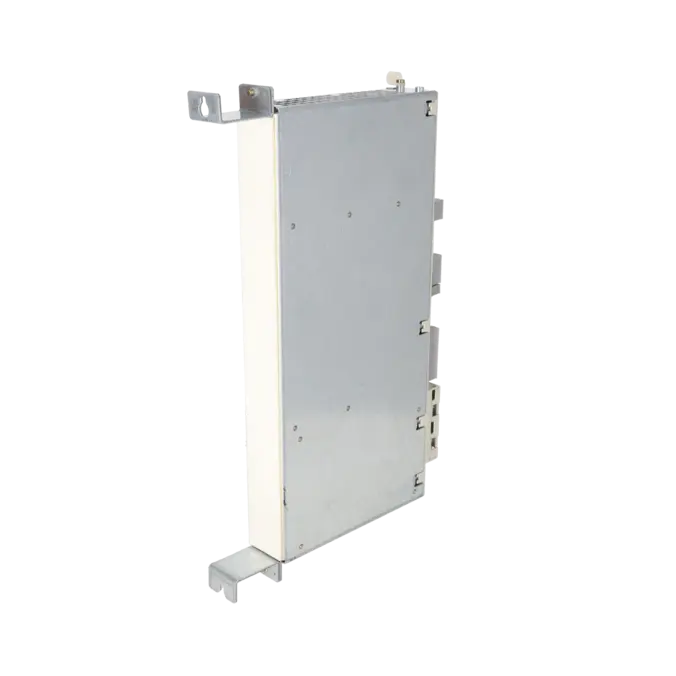

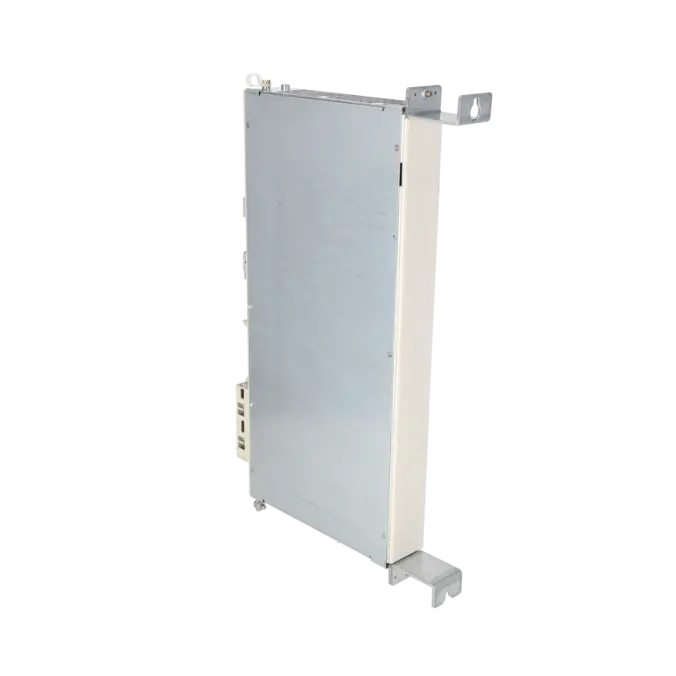

6SN1146-1AB00-0BA1 ist ein SIEMENS SIMODRIVE 611 Einspeisemodul der 5-kW-Klasse. Siemens beschreibt es als ungeregeltes UI-/UE-Modul mit interner oder externer Entwärmung. Seine Aufgabe ist die Kopplung des SIMODRIVE-611-Antriebssystems an das dreiphasige Netz und die Bereitstellung der Zwischenkreisspannung für nachgeschaltete Antriebsmodule. Damit ist die Baugruppe typisch für ältere, aber weiterhin produktive Werkzeugmaschinen, CNC-Anlagen und Servoachsen mit SIMODRIVE-611-Architektur. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, weil sich Leistung, Kühlart, Einbaubreite und Schaltschwellen innerhalb der Baureihe deutlich unterscheiden.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Technisch steht 6SN1146-1AB00-0BA1 für 5 kW Bemessungsleistung, 6,5 kW S6-Leistung und 10 kW Spitzenleistung. Der Nennstrom beträgt 12 A, die Modulbreite 50 mm und das Gewicht 6,5 kg. Für den Schaltschrankbau sind außerdem die kompakten Abmessungen relevant: rund 480 mm Höhe, 289 mm Tiefe und die Ausführung für interne/externe Kühlung. Das Modul besitzt einen integrierten Pulswiderstand mit 0,2/10 kW Dauer-/Spitzenleistung. Über die Schalterstellung wird es auf 3-phasig 400 V AC, 415 V AC oder 480 V AC angepasst; daraus ergeben sich typische Zwischenkreiswerte von etwa 600 V DC beziehungsweise 625 V DC. Für Betreiber heißt das: Netzspannung, Schalterstellung und thermische Einbausituation müssen zusammenpassen, damit die Einspeisung stabil arbeitet.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für die konkrete Artikelnummer nennt EICHLER den Produktstatus EOP mit 2015-04-01. Zusätzlich führt Siemens 6SN1146-1AB00-0BA1 in der offiziellen Abkündigungsmitteilung zum SIMODRIVE-611-Umrichtersystem ausdrücklich auf. Gleichzeitig wird die Baugruppe in Siemens-Quellen weiterhin als Ersatzteil geführt. Für Betreiber bedeutet das: Das Modul ist ein typischer Fall für Obsoleszenzmanagement, bei dem Verfügbarkeit, Prüfstatus und Reparaturfähigkeit wichtiger sind als die theoretische Katalogexistenz. Einen verifizierten, von Siemens explizit benannten 1:1-Nachfolger konnte ich in den eingesehenen Siemens-Quellen nicht finden; deshalb sollte ein Ersatz immer auf Basis der realen Anlagenkonfiguration, Netzseite und angeschlossenen Achsmodule bewertet werden.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für 6SN1146-1AB00-0BA1 sind bei EICHLER mehrere praxisnahe Wege verfügbar. Reparatur ist besonders sinnvoll, wenn die vorhandene Baugruppe mechanisch und systemseitig exakt zur Maschine passt und ungeplante Umbauten vermieden werden sollen; EICHLER nennt dafür 7–10 Tage und mindestens 24 Monate Garantie. Austausch ist die passende Option, wenn Stillstandskosten höher sind als die Wartezeit auf eine Instandsetzung; hier wird 1–3 Tage angegeben. Gebraucht ist interessant, wenn kurzfristig eine identische Baugruppe zur Bestandsabsicherung benötigt wird. Neu ist nicht direkt bepreist, sondern über Anfrage vorgesehen. Für Instandhaltung, Einkauf und Produktion schafft diese Staffelung Handlungsspielraum, um Anlagen auch im obsoleten Umfeld funktionsfähig zu halten.

Ist 6SN1146-1AB00-0BA1 ein geregeltes oder ungeregeltes Einspeisemodul?

6SN1146-1AB00-0BA1 ist ein ungeregeltes Einspeisemodul der SIMODRIVE-611-Familie. Das ist wichtig, weil sich daraus das Betriebsverhalten direkt ableitet: Das Modul stellt die Einspeisung für den Zwischenkreis bereit, arbeitet aber nicht wie ein geregeltes Ein-/Rückspeisemodul mit aktiver Energierückspeisung ins Netz. Bei Bremsvorgängen spielt deshalb der integrierte Pulswiderstand eine zentrale Rolle. Für die richtige Ersatzteilwahl darf die Artikelnummer daher nicht nur mit „Einspeiseeinheit“, sondern mit ihrer genauen Modulfunktion gelesen werden.

Für welche Netzspannungen ist 6SN1146-1AB00-0BA1 ausgelegt?

Das Modul ist für 3-phasig 400 V AC, 415 V AC und 480 V AC vorgesehen. Die Anpassung erfolgt über die Schalterstellung S1.1 und S1.4. Siemens gibt für das UI-Modul typische Zwischenkreiswerte von etwa 600 V DC bei 400-V-Einstellung und etwa 625 V DC bei 415-V-Einstellung an. Für Einkauf und Instandhaltung ist das relevant, weil ein mechanisch passendes Modul allein nicht genügt: Netzseite, Schalterlage und Anlagenparametrierung müssen zusammenpassen, sonst drohen Fehlermeldungen oder instabile Betriebszustände.

Welche mechanischen Einbaumaße sind beim Austausch besonders wichtig?

Beim Tausch sind vor allem 50 mm Modulbreite, rund 480 mm Bauhöhe, etwa 289 mm Tiefe und das Gewicht von 6,5 kg entscheidend. Zusätzlich muss beachtet werden, ob die Maschine mit interner oder externer Entwärmung arbeitet. Siemens zeigt für das 5-kW-UE-Modul außerdem, dass sich die Montagelogik bei externer Kühlung unterscheidet. Genau diese Punkte sind in der Praxis kaufentscheidend, weil eine elektrisch ähnliche Baugruppe bei falscher Kühl- oder Einbausituation nicht ohne Weiteres in den Bestandsschrank übernommen werden kann.

Was bedeutet EOP bei 6SN1146-1AB00-0BA1 für die Ersatzteilbeschaffung?

EOP steht hier für einen fortgeschrittenen Life-Cycle- beziehungsweise Abkündigungsstatus. EICHLER weist für die Artikelnummer den Status EOP: 2015-04-01 aus, und Siemens hat die Baugruppe im Rahmen der Abkündigung des SIMODRIVE-611-Systems ausdrücklich gelistet. Für die Beschaffung heißt das: Der Fokus verschiebt sich von regulärer Serienverfügbarkeit auf Ersatzteilmanagement, Reparaturfähigkeit, Funktionsprüfung und kurzfristig verfügbare Austauschoptionen. Genau deshalb sind belastbare Serviceprozesse und geprüfte Lagerware in diesem Umfeld besonders wichtig.

Ist für 6SN1146-1AB00-0BA1 ein offizieller Siemens-Nachfolger bekannt?

In den eingesehenen Siemens Produkt-, Support- und Phase-out-Quellen ist kein ausdrücklich benannter 1:1-Nachfolger für 6SN1146-1AB00-0BA1 ausgewiesen. Das ist eine wichtige Einschränkung für jede Beschaffungsentscheidung. Bei SIMODRIVE-611-Anlagen reicht es meist nicht, nur eine ähnliche Leistungsklasse zu wählen. Entscheidend sind auch Kühlkonzept, Zwischenkreis, Netzseite, Modulbreite und die vorhandene Systemarchitektur. Ein Ersatz sollte deshalb immer als anlagenspezifische Kompatibilitätsprüfung behandelt werden, nicht als reine Nummernsubstitution.

Wann ist bei 6SN1146-1AB00-0BA1 Reparatur sinnvoller als Austausch?

Reparatur ist meist dann die bessere Wahl, wenn die vorhandene Baugruppe exakt zur Maschine passt und ein Umbau vermieden werden soll. Austausch ist stärker auf Zeitgewinn ausgelegt. Auf der EICHLER-Seite werden für Reparatur 7–10 Tage genannt, für Austausch und Gebraucht jeweils 1–3 Tage. Daraus folgt: Bei extrem teurem Anlagenstillstand ist Austausch oft der schnellere Weg; wenn die Identität der vorhandenen Baugruppe, Prüfqualität und nachhaltige Bestandsstrategie im Vordergrund stehen, ist Reparatur häufig wirtschaftlich sinnvoller.
