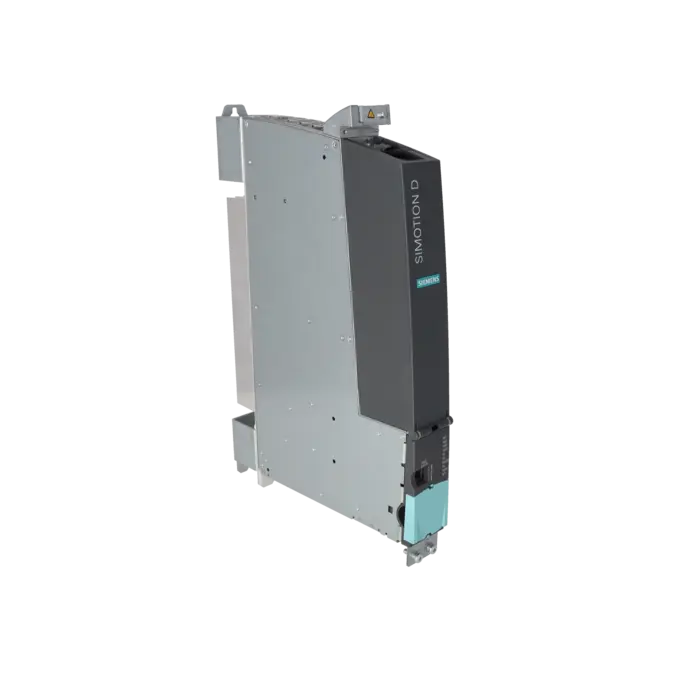

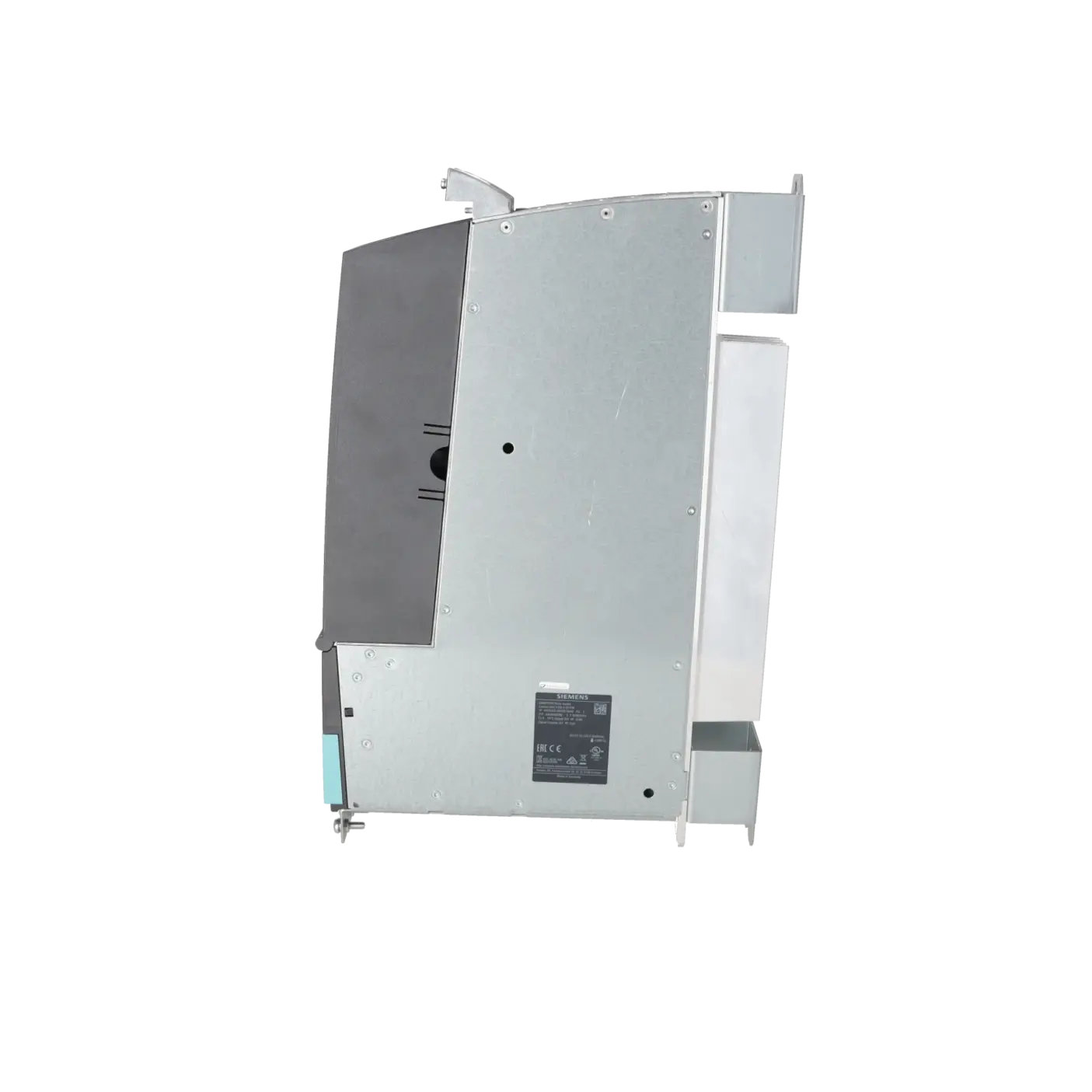

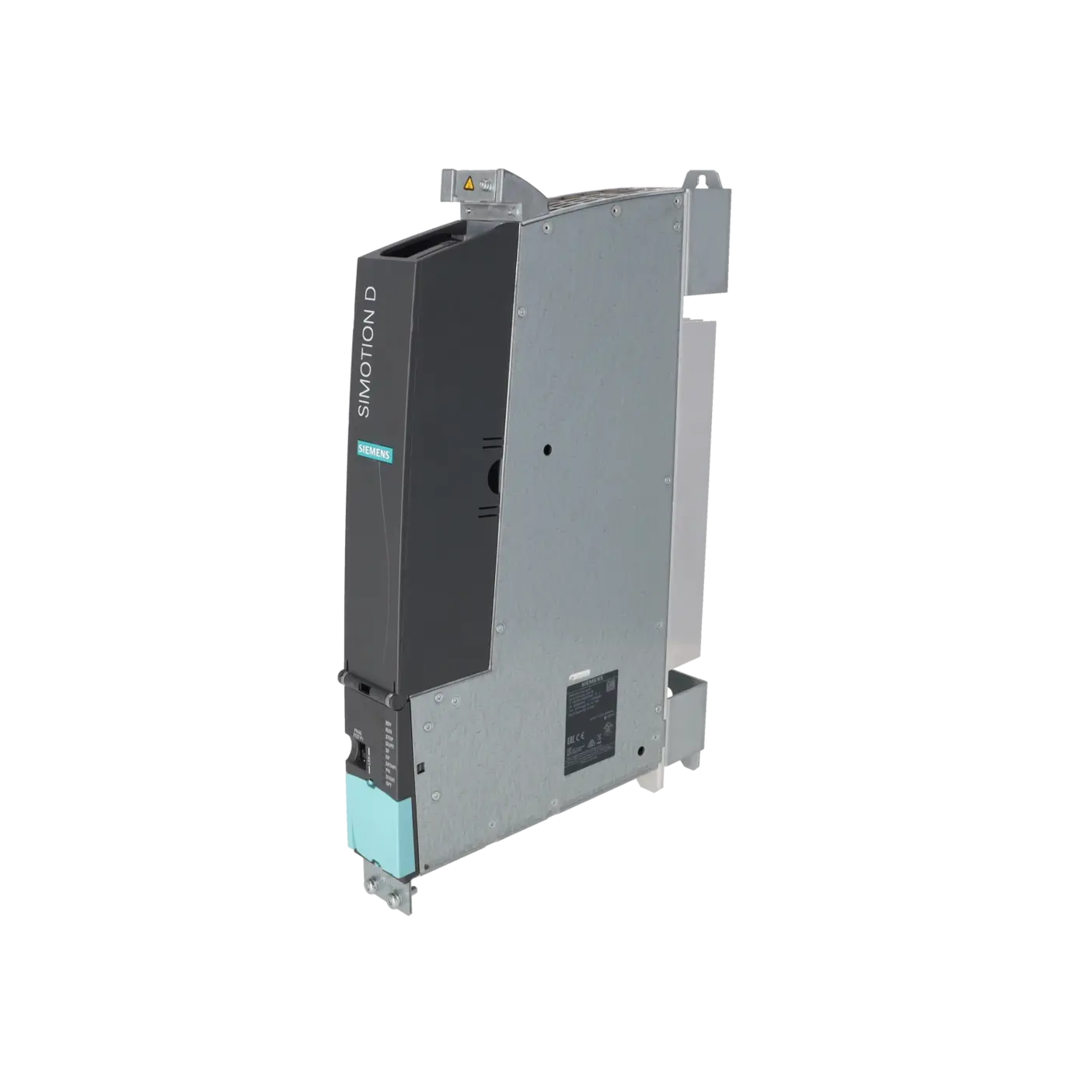

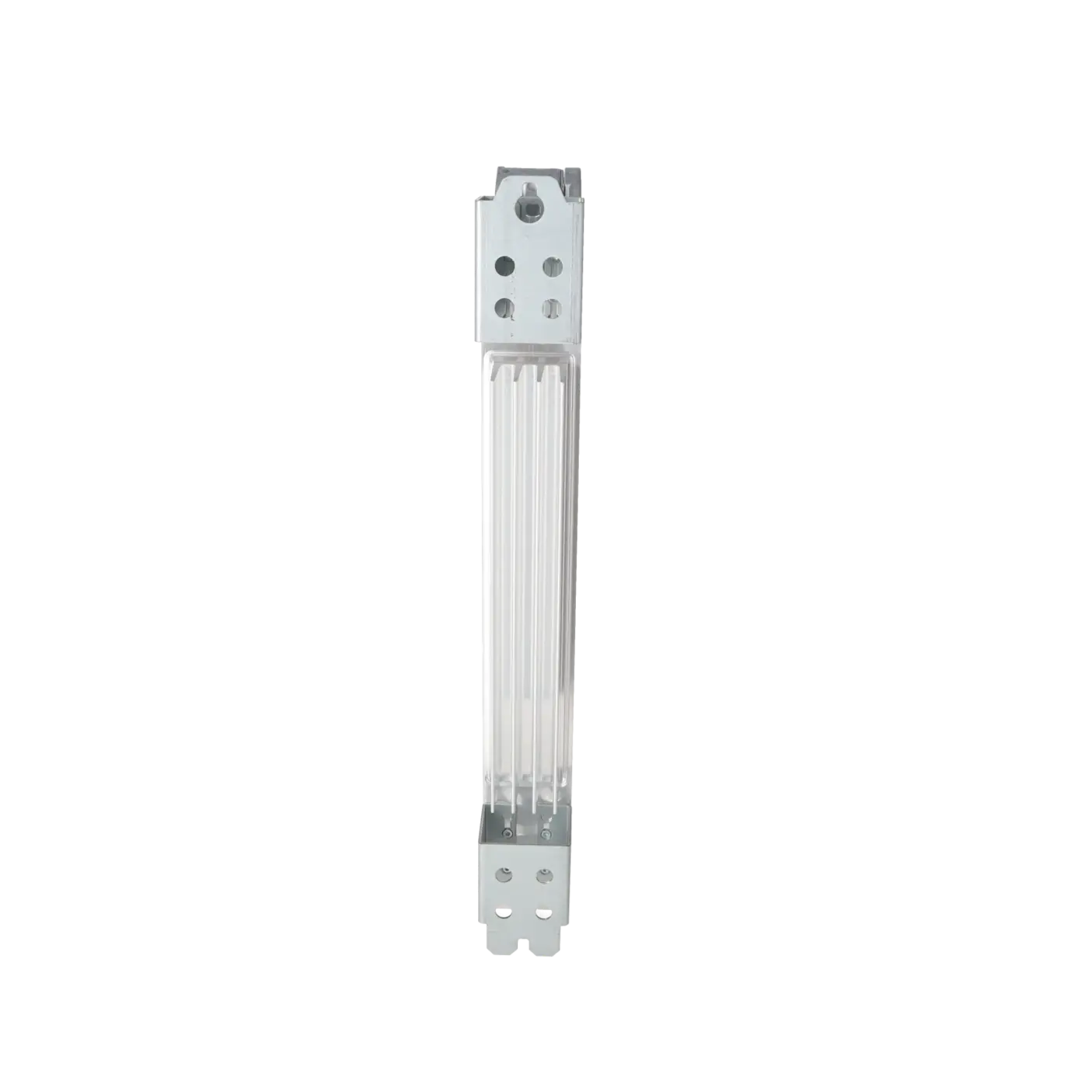

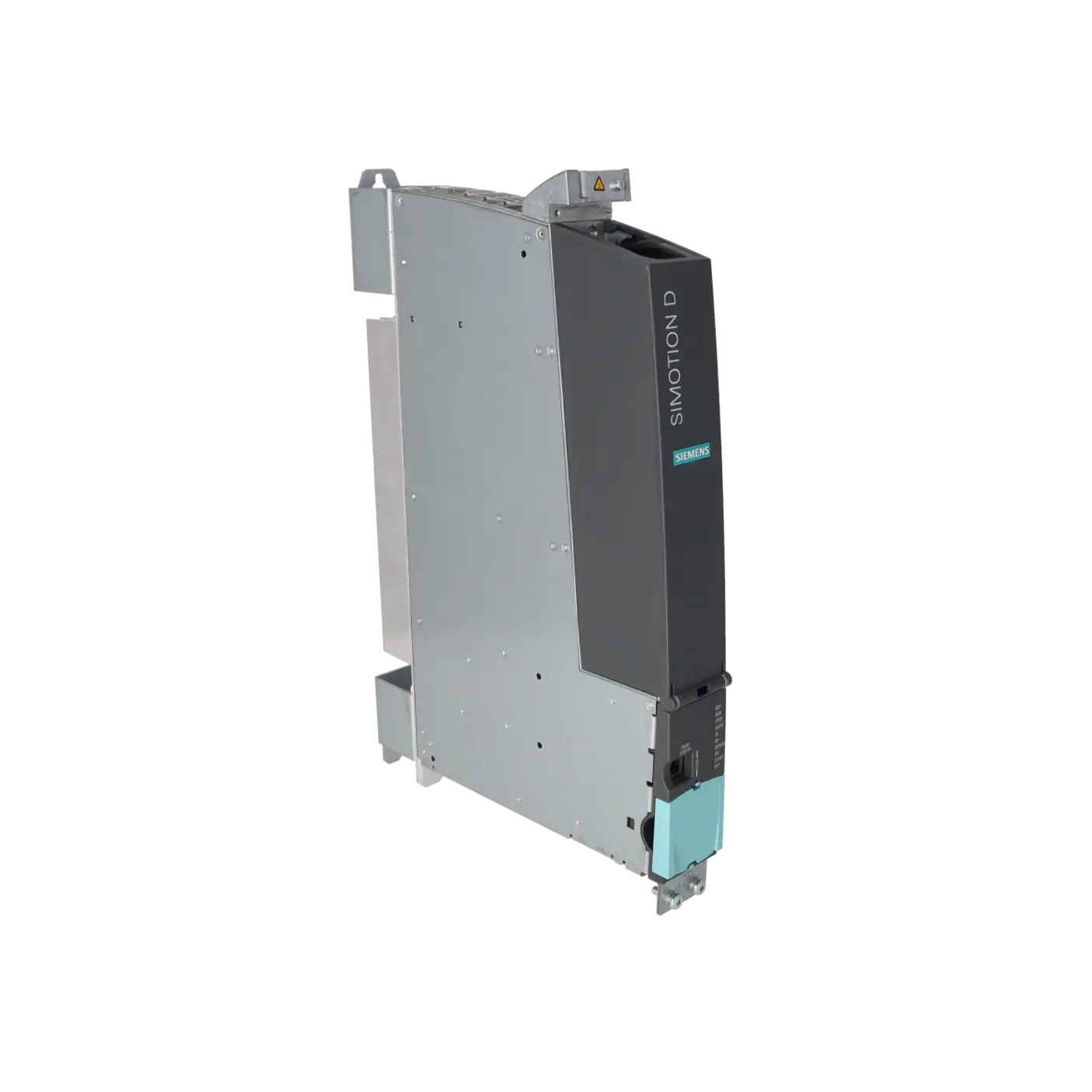

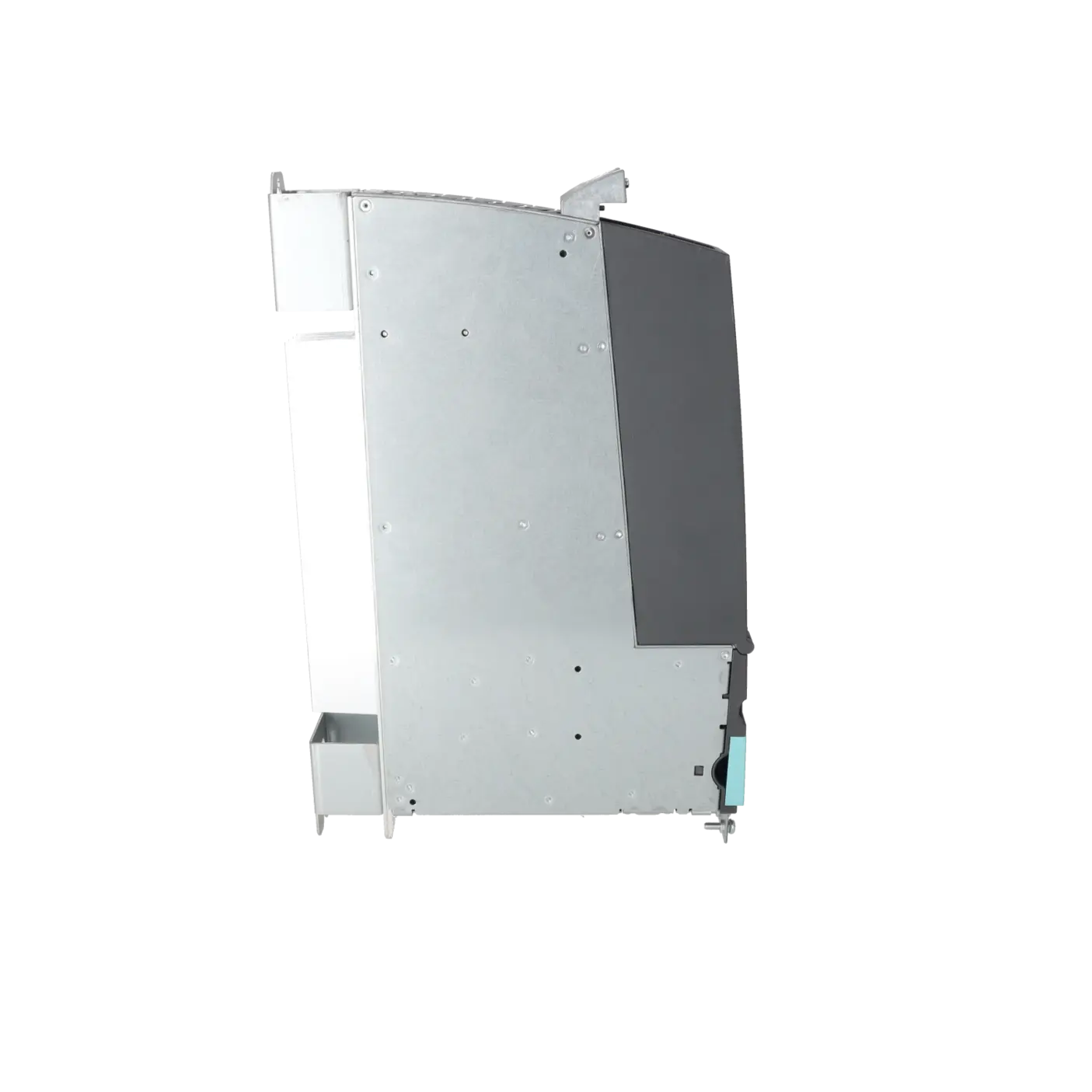

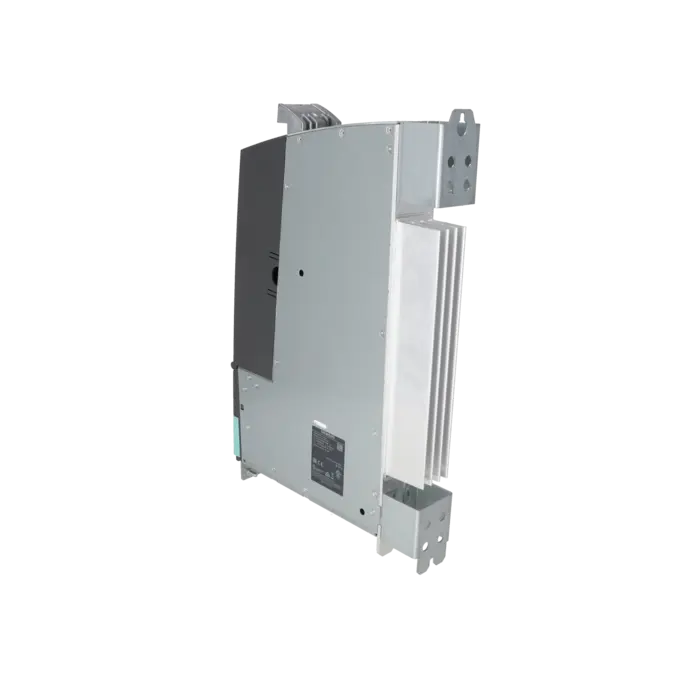

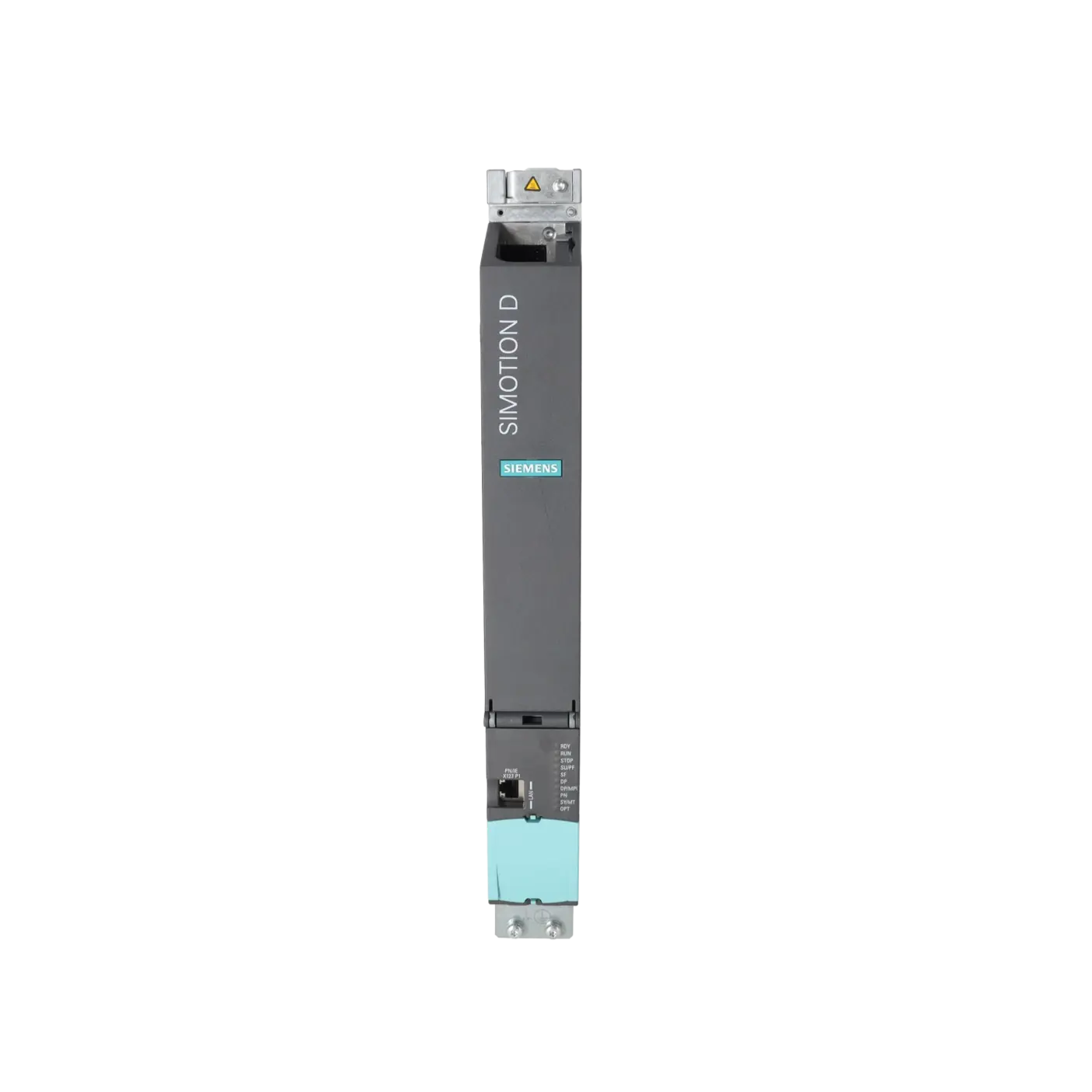

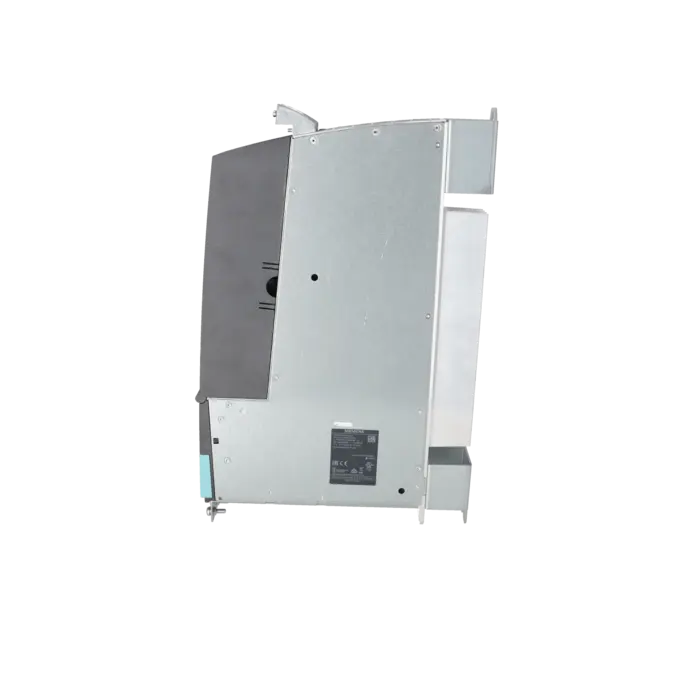

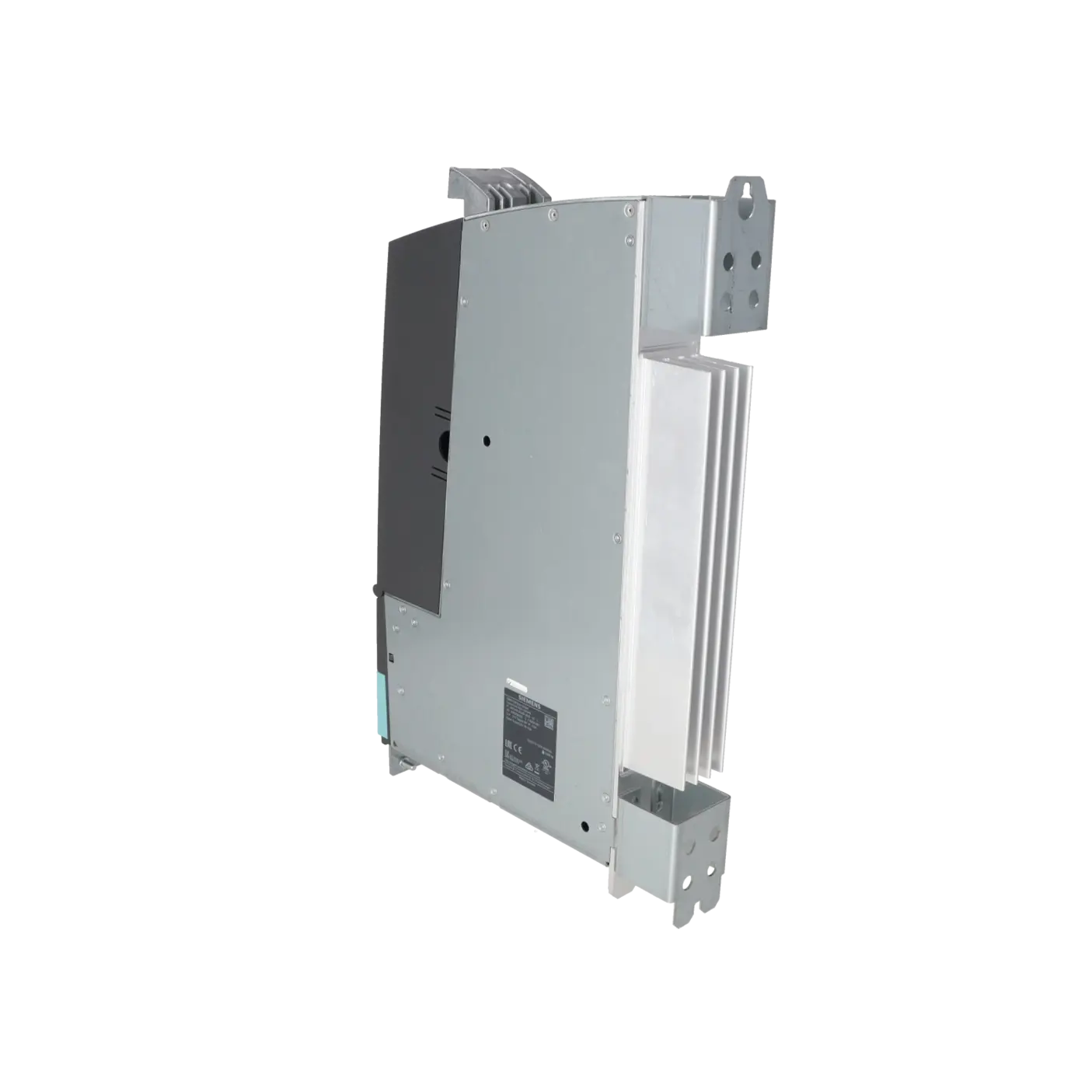

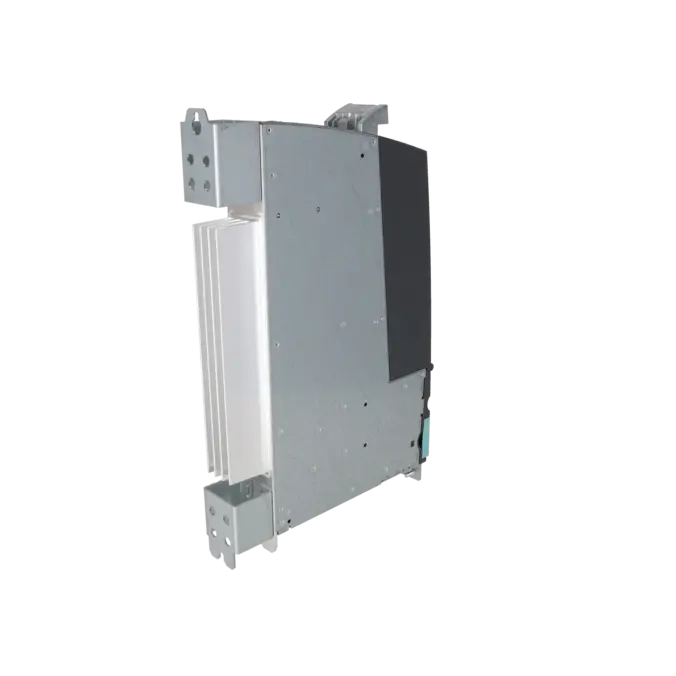

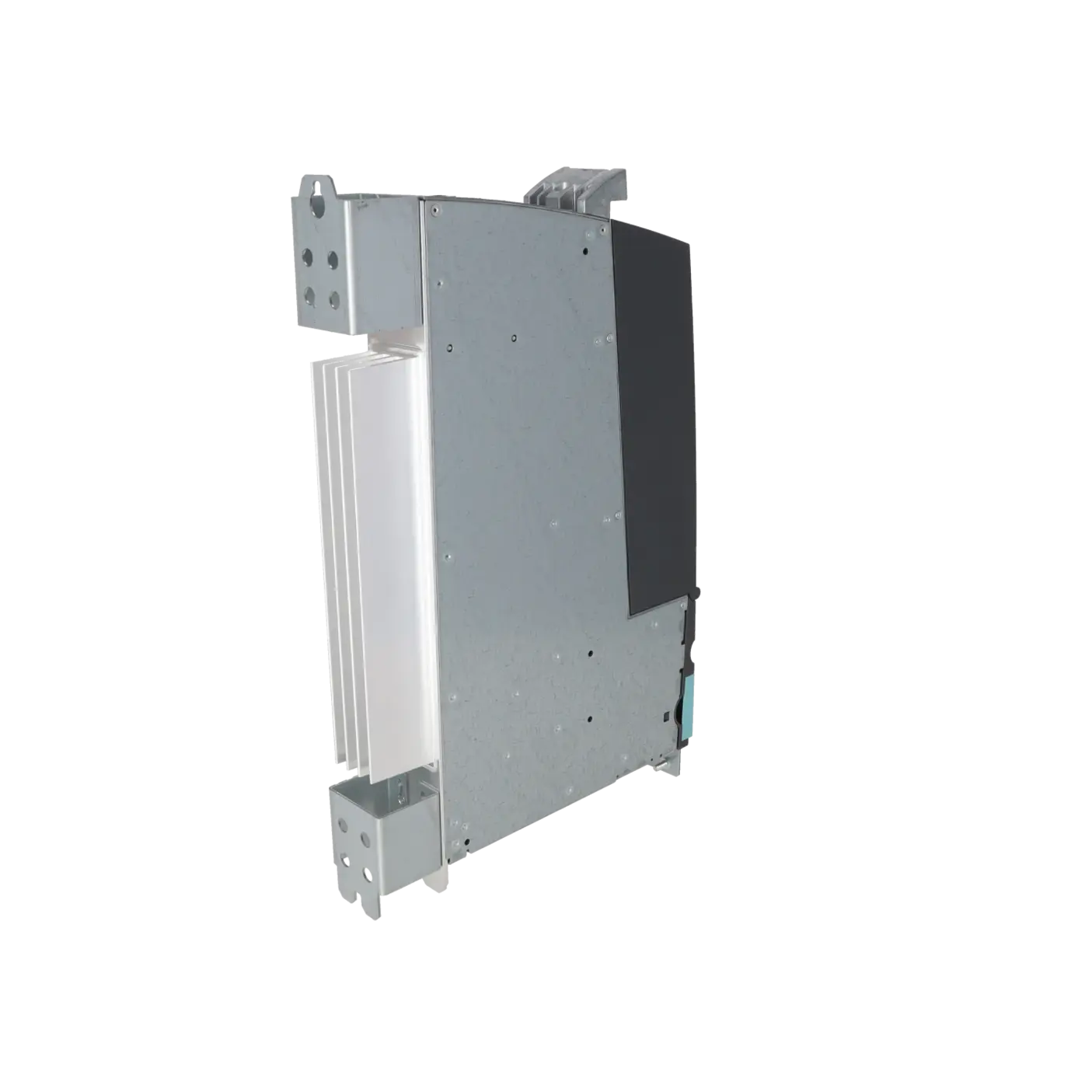

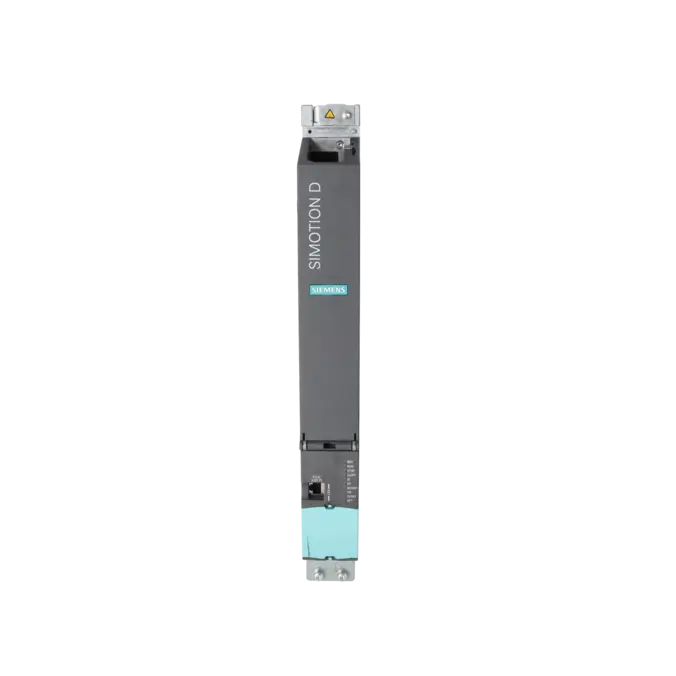

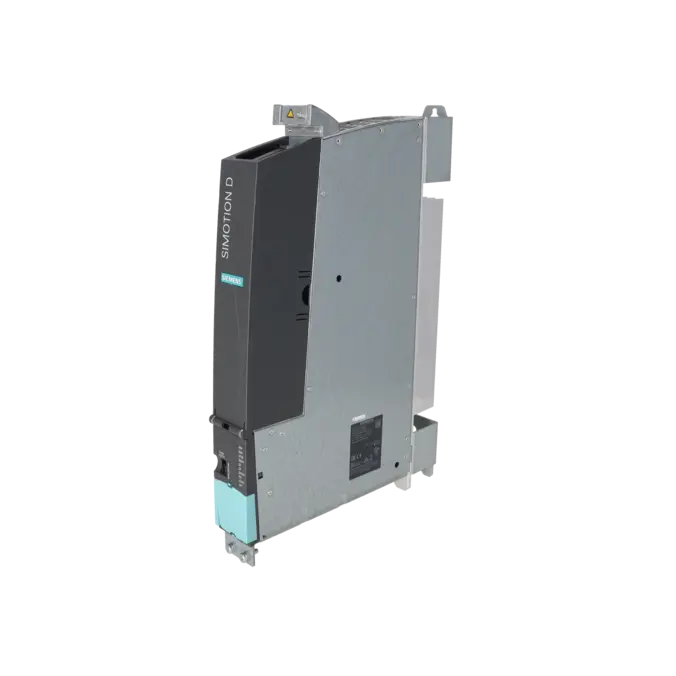

SIEMENS 6AU1455-2AD00-0AA0
- EICHLER-Art.Nr.: K0343000
- EAN: 040892815566
- UPC: 040892815566
Produktbeschreibung
SIMOTION DRIVE-BASED CONTROL UNIT D455-2 DP/PN; PROGRAMMIERBARE MOTION-CONTROL-STEUERUNG; ULTRA-HIGH PERFORMANCE; SCHNITTSTELLEN: 12 DI 16DI/DO, 6 DRIVE-CLIQ 2 PROFIBUS, 3 PROFINET-PORTS 2 ETHERNET, 2 USB; 1 OPTION SLOT; INKL. DOPPELLUEFTER-/ BATTERIEMODUL UND BATTERIE
Leistungen für SIEMENS 6AU1455-2AD00-0AA0
Reparatur
von 2.271,68 €
bis 4.089,03 €
Austausch
Gebraucht
6.236,00 €
Neu
SIEMENS |
6AU1455-2AD00-0AA0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99APP | ||
| Nettogewicht pro ME | 4.3 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2024-10-01 | ||
| EAN | 040892815566 | ||
| UPC | 040892815566 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | PM21 | ||
| Fabrikategruppe | 4B32 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20121008 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-20-03 | |
| eClass | 6.0 | 27-24-20-03 | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | EC000236 | |
Was ist 6AU1455-2AD00-0AA0 und wo wird es eingesetzt
6AU1455-2AD00-0AA0 ist eine Siemens SIMOTION D455-2 DP/PN Drive-based Control Unit für anspruchsvolle Motion-Control-Aufgaben in industriellen Maschinen und Anlagen. Die Baugruppe gehört zur SIMOTION D4x5-2 Familie und verbindet Motion Control, Steuerungsfunktionen und Antriebsintegration in einem Gerät. Sie wird typischerweise dort eingesetzt, wo mehrere Achsen, SINAMICS-Antriebskomponenten, dezentrale Peripherie und übergeordnete Automatisierungssysteme koordiniert werden müssen. Besonders relevant ist die Baugruppe für Anlagen, in denen PROFINET, PROFIBUS und DRIVE-CLiQ gemeinsam genutzt werden und eine hohe Performance der Bewegungssteuerung erforderlich ist. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer entscheidend, weil Projektierung, Firmwarestand, Speicherkarte und vorhandene Netzwerkstruktur beim Austausch berücksichtigt werden müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die SIMOTION D455-2 DP/PN ist als programmierbare Motion-Control-Steuerung mit Ultra-High Performance ausgelegt. Die Ausstattung umfasst digitale Ein- und Ein-/Ausgänge, mehrere DRIVE-CLiQ-Schnittstellen, zwei PROFIBUS-Schnittstellen, drei PROFINET-Ports, zusätzliche Ethernet-Anbindungen, zwei USB-Schnittstellen und einen Option Slot. In der Praxis bedeutet diese Schnittstellenvielfalt, dass beim Austausch nicht nur die Artikelnummer verglichen werden darf. Entscheidend sind auch die vorhandene DRIVE-CLiQ-Topologie, die PROFIBUS- und PROFINET-Projektierung, die SIMOTION CompactFlash Card, der Firmwarestand und das Lüfter-/Batteriemodul. Die PROFINET-Schnittstelle X150 mit drei Ports ist für vernetzte Automatisierungsstrukturen wichtig, während die LED- und 7-Segment-Anzeigen die Fehlereingrenzung direkt an der Baugruppe unterstützen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6AU1455-2AD00-0AA0 ist der Produktstatus besonders beschaffungsrelevant, da die Baugruppe als Ersatzteil geführt wird und der Status PM410 Produktstreichung mit Produktstreichung seit dem 01.10.2024 angegeben ist. Dadurch entstehen für Betreiber typische Obsoleszenzthemen wie eingeschränkte Neuteilbeschaffung, steigende Anforderungen an Reparaturfähigkeit, geprüfte Ersatzgeräte, Bevorratung und Migrationsplanung. Ein verifizierter, vollständig kompatibler Nachfolger wird hier nicht als feste Aussage genannt, weil ein Austausch bei SIMOTION-Systemen immer von Projekt, Firmware, Hardwarekonfiguration, Speicherkarte, Netzwerkanbindung und Antriebsstruktur abhängt. Für die Praxis sollte frühzeitig geklärt werden, welche Anlagen diese Baugruppe nutzen und wie Reparatur, Austausch oder Migration abgesichert werden können.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6AU1455-2AD00-0AA0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant, weil die Baugruppe in kritischen Motion-Control- und Antriebsanwendungen eingesetzt wird. Eine Reparatur kann sinnvoll sein, wenn die vorhandene Steuerung weiter in der bestehenden Anlage betrieben werden soll und Projekt, CF Card sowie Anlagenstruktur erhalten bleiben müssen. Austauschgeräte können helfen, Stillstandszeiten zu reduzieren, wenn eine schnelle Wiederinbetriebnahme im Vordergrund steht. Life Cycle Management unterstützt Einkauf, Instandhaltung und technische Leitung bei Bestandsaufnahme, Risikobewertung und Bevorratungsstrategie für abgekündigte SIMOTION-Komponenten. Bei komplexen Störungen kann technischer Vor-Ort-Service ergänzend relevant sein, insbesondere wenn Datensicherung, Projektabgleich, Antriebsdiagnose oder Wiederanlauf direkt an der Anlage abgesichert werden müssen.
| Attribut | Wert |
|---|---|
| Produkt-Markenname | SIMOTION |
| Produkttyp-Bezeichnung | D455-2 DP/PN |
| Leistungsklasse für Motion Control System | ULTRA-HIGH Performance |
| Ausführung des Motion Control Systems | Mehrachssystem |
| PLC- und Motion Control Performance / Überschrift | |
| Anzahl der Achsen / maximal | 128 |
| Minimaler PROFIBUS-Takt | 1 ms |
| Minimaler PROFINET-Sendetakt | 0,25 ms |
| Minimaler Interpolatortakt | 0,25 ms |
| Minimaler Servotakt | 0,25 ms |
| ● Anmerkung | 0,125 ms (nur mit ET 200SP, SCOUT TIA ab V4.5 und SERVO-FAST) |
| Integrierte Antriebsregelung / Überschrift | |
| Maximale Achsanzahl für integrierte Antriebsregelung | |
| ● Servo | 6 |
| ● Vector | 6 |
| ● U/f | 12 |
| ● Anmerkung | Regelungsarten alternativ; Antriebsregelung auf Basis SINAMICS S120 CU320-2, Firmware-Version V4.x/V5.x |
| Speicher | |
| RAM (Arbeitsspeicher) | 388 Mbyte |
| Zusätzlicher RAM-Arbeitspeicher für Java-Applikationen | 20 Mbyte |
| RAM-Disk (Ladespeicher) | 90 Mbyte |
| Remanenter Speicher | 512 kbyte |
| Persistenter Speicher (Anwenderdaten auf CF) | 1,5 Gbyte |
| Kommunikation / Überschrift | |
| ● Anzahl DRIVE-CLiQ Schnittstellen | 6 |
| ● Schnittstellen / USB | 2 |
| ● Schnittstellen / Industrial Ethernet | 2 |
| ● Schnittstellen / PROFIBUS | 2 |
| — Anmerkung | äquidistant und taktsynchron; konfigurierbar als Master oder Slave |
| ● Schnittstellen / PROFINET | 1 |
| — Anmerkung | 1 Schnittstelle mit 3 Ports onboard; 1 Schnittstelle mit 4 Ports optional über CBE30-2; Funktionalität: unterstützt PROFINET IO mit IRT und RT; konfigurierbar als PROFINET IO Controller und/oder Device; unterstützt Medienredundanz (MRP und MRPD) |
| Allgemeine technische Daten / Überschrift | |
| Ausführung des Lüfters | Doppellüfter-/Batteriemodul im Lieferumfang enthalten |
| Versorgungsspannung DC | |
| ● Nennwert | 24 V |
| ● minimal | 20,4 V |
| ● maximal | 28,8 V |
| aufgenommener Strom / typisch | 1 900 mA |
| ● Anmerkung | ohne Last an Ein-/Ausgängen, ohne 24-V-Versorgung über DRIVE-CLiQ- und PROFIBUS-Schnittstelle |
| Einschaltstrom, typ. | 5 A |
| Verlustleistung, typ. | 46 W |
| Umgebungstemperatur, während | |
| ● Langzeitlagerung | -25 ... +55 °C |
| ● Transport | -40 ... +70 °C |
| ● Betrieb | 0 ... 55 °C |
| — Anmerkung | Maximale Aufstellhöhe 4000 m über NN. Ab einer Höhe von 2000 m reduziert sich die max. Umgebungstemperatur um 7 °C pro 1000 m. |
| relative Luftfeuchte | |
| ● während Betrieb | 5 ... 95 % |
| ● ohne Betauung, geprüft nach IEC 60068-2-38 | Nein |
| Produkteigenschaft / Conformal coating | Nein |
| Widerstandsfähigkeit | |
| ● gegen biologisch aktive Stoffe, / Konformität gemäß EN 60721-3-3 | Nein |
| ● gegen chemisch aktive Stoffe, / Konformität gemäß EN 60721-3-3 | Nein |
| Luftdruck | 620 ... 1 060 hPa |
| Schutzart | IP20 / UL open type |
| Höhe | 380 mm |
| Breite | 50 mm |
| Tiefe | 270 mm |
| ● Anmerkung | bei demontiertem Abstandshalter 230 mm Tiefe |
| Nettogewicht | 4 300 g |
| Digitale Eingänge / Überschrift | |
| Anzahl der Digitaleingänge | 12 |
| Eingangsspannung DC | |
| ● Nennwert | 24 V |
| ● bei Signal "1" | 15 ... 30 V |
| ● bei Signal "0" | -3 ... +5 V |
| Potenzialtrennung | Ja |
| ● Anmerkung | in Gruppen zu 6 |
| Stromaufnahme bei "1"-Signal-Pegel, typ. | 9 mA |
| ● bei "0" nach "1", typ. | 50 µs |
| ● bei "1" nach "0", typ. | 150 µs |
| Digitale Ein-/Ausgänge / Überschrift | |
| Anzahl der Digitaleingänge/-ausgänge | 16 |
| Parametriermöglichkeit der Digitaleingänge/-ausgänge | parametrierbar als DI, als DO, als Messtastereingang (max. 16), als Nockenausgang (max. 8) |
| Bei Verwendung als Eingang / Überschrift | |
| Eingangsspannung DC | |
| ● Nennwert | 24 V |
| ● bei Signal "1" | 15 ... 30 V |
| ● bei Signal "0" | -3 ... +5 V |
| Potenzialtrennung | Nein |
| Stromaufnahme bei "1"-Signal-Pegel, typ. | 9 mA |
| Eingangsverzögerungszeit bei | |
| ● Signal "0" → "1", typ. | 5 µs |
| ● Signal "1" → "0", typ. | 50 µs |
| Messtastereingang / Reproduzierbarkeit | 5 µs |
| Messtastereingang / Auflösung | 1 µs |
| Bei Verwendung als Ausgang / Überschrift | |
| Lastspannung | |
| ● Nennwert | 24 V |
| ● minimal | 20,4 V |
| ● maximal | 28,8 V |
| Potenzialtrennung | Nein |
| Strombelastbarkeit je Ausgang, max. | 500 mA |
| Leckstrom, max. | 2 mA |
| Ausgangsverzögerungszeit bei | |
| ● Signal "0" → "1", typ. | 150 µs |
| ● Signal "0" → "1", max. | 400 µs |
| ● Signal "1" → "0", typ. | 75 µs |
| ● Signal "1" → "0", max. | 150 µs |
| — Anmerkung | Angabe für Vcc = 24 V; Last 48 Ohm; "1" = 90 % VOut, "0" = 10 % VOut |
| Nockenausgang | |
| ● Reproduzierbarkeit | 10 µs |
| ● Auflösung | 1 µs |
| Schaltfrequenz der Ausgänge bei | |
| ● ohmscher Last, max. | 4 kHz |
| ● induktiver Last, max. | 2 Hz |
| ● Lampenlast, max. | 11 Hz |
| Kurzschlussschutz | Ja |
| Weitere technische Daten / Überschrift | |
| Pufferung Netz-Aus-feste Daten | |
| ● der remanenten Daten | unbegrenzte Pufferdauer |
| ● der Echtzeituhr, min. | 4 d |
| ● Anmerkung | längere Pufferdauer der Echtzeituhr über eine im Doppellüfter-/Batteriemodul eingesetzte Batterie |
| Approbationen | |
| ● USA | cULus |
| ● Kanada | cULus |
| ● Australien | RCM (ehemals C-Tick) |
| ● Korea | KCC |
| ● Russland, Weißrussland und Kasachstan | EAC |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum startet 6AU1455-2AD00-0AA0 nicht und die RDY-LED blinkt rot/gelb? | Zuerst sollte geprüft werden, ob das Lüfter-/Batteriemodul korrekt gesteckt und funktionsfähig ist. Anschließend ist die 24-V-Versorgung auf stabile Spannung und mögliche Einbrüche während des Hochlaufs zu kontrollieren. Danach sollte die SIMOTION CompactFlash Card auf korrekten Sitz, passende Firmware und erkennbare Beschädigungen geprüft werden. Falls der Zustand bestehen bleibt, ist ein Defekt der Baugruppe oder des Lüfter-/Batteriemoduls einzugrenzen. |
| Was bedeutet eine rote SF-LED an der SIMOTION D455-2 DP/PN? | Zuerst sollte der aktuelle Betriebszustand über LED- und 7-Segment-Anzeige erfasst werden. Anschließend ist der Diagnosepuffer mit dem Engineering-System auszulesen, um Systemfehler, Projektierungsfehler oder Antriebsfehler voneinander zu trennen. Danach sollte geprüft werden, ob die Projektierung zur realen Hardware, zur CF Card und zur angeschlossenen Peripherie passt. Falls der Fehler nach Reset und Projektabgleich bestehen bleibt, ist eine Baugruppenprüfung sinnvoll. |
| Warum meldet 6AU1455-2AD00-0AA0 einen PROFINET- oder PROFIBUS-Busfehler? | Zuerst sollte geprüft werden, ob alle Busstecker, RJ45-Leitungen, Abschlusswiderstände und Switch-Verbindungen korrekt sitzen. Anschließend sind Gerätenamen, Busadressen, IP-Einstellungen und die projektierte Topologie mit der realen Anlage abzugleichen. Danach sollte kontrolliert werden, ob dezentrale Peripherie, HMI, SIMATIC-Steuerungen oder Antriebsgeräte vollständig erreichbar sind. Falls der Busfehler sporadisch auftritt, sind Schirmung, Leitungslänge, Spannungsversorgung und EMV-Einflüsse einzugrenzen. |
| Warum bleibt die SIMOTION D455-2 DP/PN nach dem Einschalten im STOP-Zustand? | Zuerst sollte geprüft werden, ob ein gültiges Anwenderprogramm geladen ist und ob die Betriebsartenschalter zur gewünschten Anlagenfunktion passen. Anschließend ist zu kontrollieren, ob Technologiepakete, Achskonfiguration und angeschlossene Antriebe fehlerfrei initialisiert werden. Danach sollte der Diagnosepuffer auf Startverhinderer, fehlende Freigaben oder nicht erreichbare Komponenten geprüft werden. Falls die Baugruppe nach Austausch im STOP bleibt, sind Firmwarestand, CF Card und Projektversion abzugleichen. |
| Warum werden Antriebe oder Geber über DRIVE-CLiQ nicht erkannt? | Zuerst sollte die DRIVE-CLiQ-Verkabelung auf korrekte Portzuordnung, festen Sitz und mögliche Vertauschungen geprüft werden. Anschließend ist die projektierte Antriebs- und Gebertopologie mit der tatsächlichen Verdrahtung zu vergleichen. Danach sollte kontrolliert werden, ob die angeschlossenen SINAMICS-Komponenten mit Spannung versorgt werden und im Projekt eindeutig adressiert sind. Falls einzelne Komponenten weiterhin fehlen, ist zwischen Verkabelungsfehler, Geberproblem, Antriebskomponente und Control-Unit-Defekt zu unterscheiden. |
| Warum gehen Uhrzeit, Pufferdaten oder Anlagenzustände nach Stillstand verloren? | Zuerst sollte geprüft werden, ob das Lüfter-/Batteriemodul korrekt montiert ist und die Batterie nicht entladen ist. Anschließend ist zu kontrollieren, ob die Datenhaltung und die Projektierung der netzausfallsicheren Daten korrekt ausgelegt sind. Danach sollte geprüft werden, ob die Baugruppe längere Zeit spannungslos war oder ob Unterbrechungen der 24-V-Versorgung auftreten. Falls Daten wiederholt verloren gehen, ist eine Prüfung von Batterie, Modul und Baugruppe erforderlich. |
Kann 6AU1455-2AD00-0AA0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die SIMOTION D455-2 DP/PN elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage genutzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzbeschaffung wirtschaftlich sinnvoller ist. Garantie und Gewährleistung erhöhen dabei die Planungssicherheit für Instandhaltung und Einkauf.
Was tun, wenn 6AU1455-2AD00-0AA0 nicht mehr als Neuteil verfügbar ist?
Bei eingeschränkter Neuteilbeschaffung sollten zuerst Anlagenbestand, Ausfallkritikalität und vorhandene Ersatzteilreserven bewertet werden. Danach können Reparatur, geprüfte Austauschgeräte oder Bevorratung als Brücke für den Weiterbetrieb bestehender SIMOTION-Anlagen dienen. Wichtig ist, die Entscheidung nicht nur über den reinen Teilebedarf zu treffen. Projektstand, CF Card, Firmware, Netzwerkstruktur und Antriebstopologie müssen mit betrachtet werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Gibt es einen direkten Nachfolger für Siemens 6AU1455-2AD00-0AA0?
Ein direkter, ohne Prüfung vollständig kompatibler Nachfolger sollte nicht pauschal angenommen werden. Bei SIMOTION D455-2 DP/PN hängt ein Ersatz von der bestehenden Hardwarekonfiguration, dem Engineering-Projekt, der Firmware, den Achsen, der CF Card und der Kommunikation über PROFIBUS, PROFINET und DRIVE-CLiQ ab. Wenn ein Anlagenbetreiber eine Migration plant, muss die technische Umstellung projektspezifisch bewertet werden. Für kurzfristige Versorgungssicherheit sind Reparatur, Austauschgerät oder gezielte Bevorratung oft die risikoärmere Zwischenlösung.
Worauf sollte beim Austausch einer SIMOTION D455-2 DP/PN geachtet werden?
Beim Austausch sollte zuerst die exakte Artikelnummer 6AU1455-2AD00-0AA0 mit der verbauten Baugruppe abgeglichen werden. Anschließend sind CF Card, Firmwarestand, Projektversion, Schnittstellenbelegung, DRIVE-CLiQ-Topologie und Busprojektierung zu prüfen. Ein rein mechanischer Tausch reicht bei Motion-Control-Steuerungen häufig nicht aus, weil die Anlage nur dann sauber anläuft, wenn Hardware, Software und Peripherie zusammenpassen. Nach dem Austausch ist eine strukturierte Funktionsprüfung wichtig, bevor die Maschine wieder in den Produktionsbetrieb geht.
Ist bei 6AU1455-2AD00-0AA0 Reparatur oder Austauschgerät sinnvoller?
Die Entscheidung hängt vom Fehlerbild, der Stillstandszeit und der Verfügbarkeit eines passenden Ersatzgeräts ab. Ein Austauschgerät kann sinnvoll sein, wenn die Anlage kurzfristig wieder anlaufen muss. Eine Reparatur ist häufig interessant, wenn die vorhandene Baugruppe erhalten bleiben soll oder wenn Beschaffung und Migration aufwendiger wären. Bei EICHLER wird die defekte Baugruppe analysiert, ein Kostenvoranschlag erstellt und nach der Instandsetzung eine Funktionsprüfung durchgeführt. Dadurch entsteht eine belastbare Grundlage für die wirtschaftliche Entscheidung.
Welche Rolle spielt die SIMOTION CompactFlash Card beim Tausch von 6AU1455-2AD00-0AA0?
Die SIMOTION CompactFlash Card ist für den Tausch besonders wichtig, weil sie eng mit Projekt, Firmware und Inbetriebnahmezustand der Steuerung verbunden ist. Vor einem Austausch sollte deshalb geprüft werden, ob die vorhandene CF Card lesbar, passend und mechanisch unbeschädigt ist. Auch der korrekte Sitz im Einschub ist relevant. Fehler an der Karte oder nicht passende Softwarestände können dazu führen, dass die Baugruppe nicht korrekt startet oder im STOP-Zustand bleibt. Eine Datensicherung reduziert das Risiko von Wiederanlaufproblemen.
Wie lässt sich das Obsoleszenzrisiko bei 6AU1455-2AD00-0AA0 reduzieren?
Das Risiko lässt sich durch eine Kombination aus Bestandsaufnahme, Reparaturstrategie, Ersatzteilbevorratung und technischer Migrationsplanung reduzieren. Zuerst sollte ermittelt werden, in welchen Anlagen die Baugruppe eingesetzt wird und wie kritisch ein Ausfall wäre. Danach können Ersatzgeräte, reparierbare Altteile und notwendige CF-Card- oder Projektsicherungen bewertet werden. Life Cycle Management hilft, diese Informationen strukturiert zu pflegen und Beschaffungsrisiken frühzeitig sichtbar zu machen. So bleibt mehr Handlungsspielraum, bevor ein ungeplanter Stillstand entsteht.
