SIEMENS 6ES5374-1KH21
- EICHLER-Art.Nr.: K0117481
- EAN: 4025515115588
Produktbeschreibung

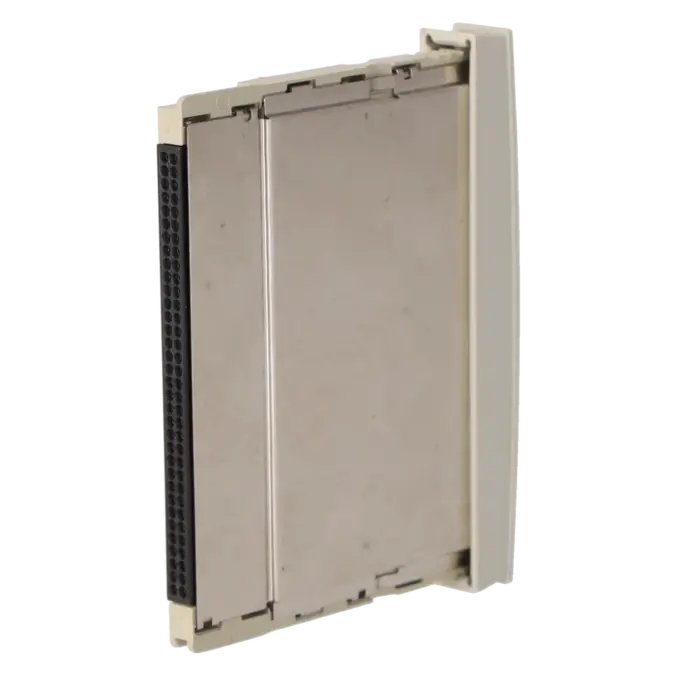

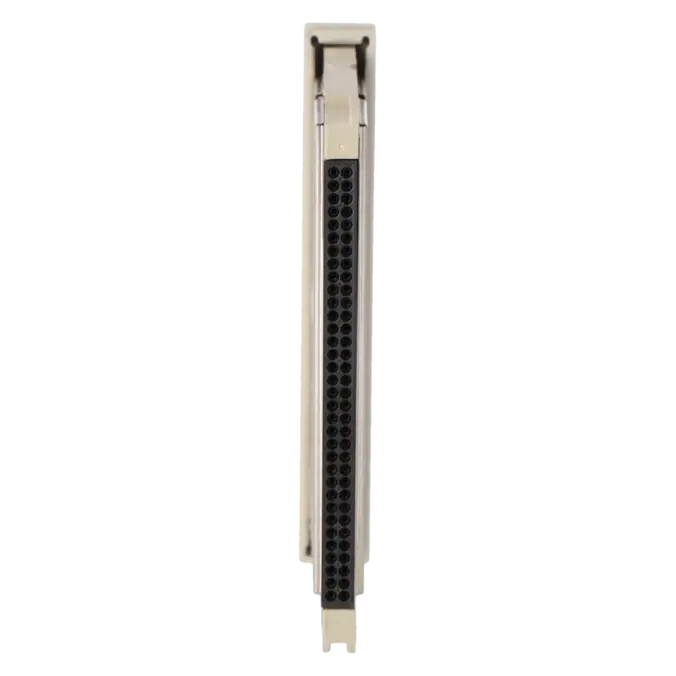

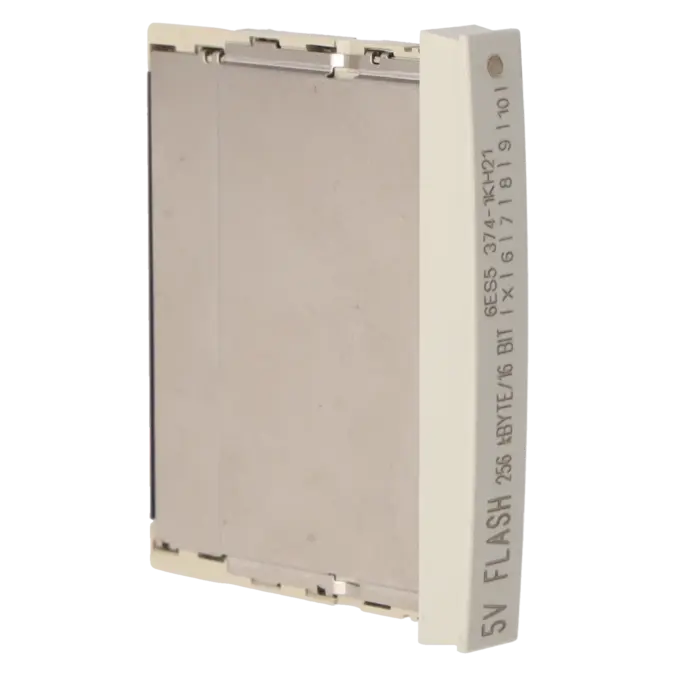

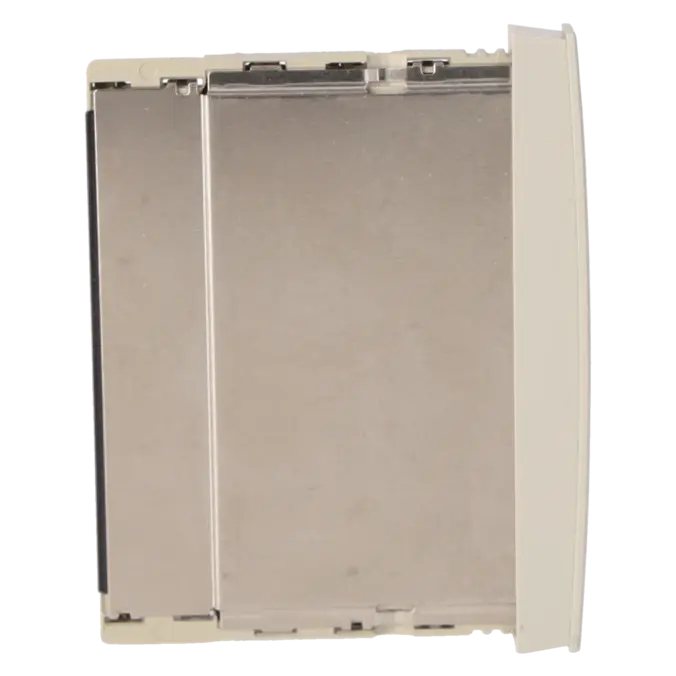

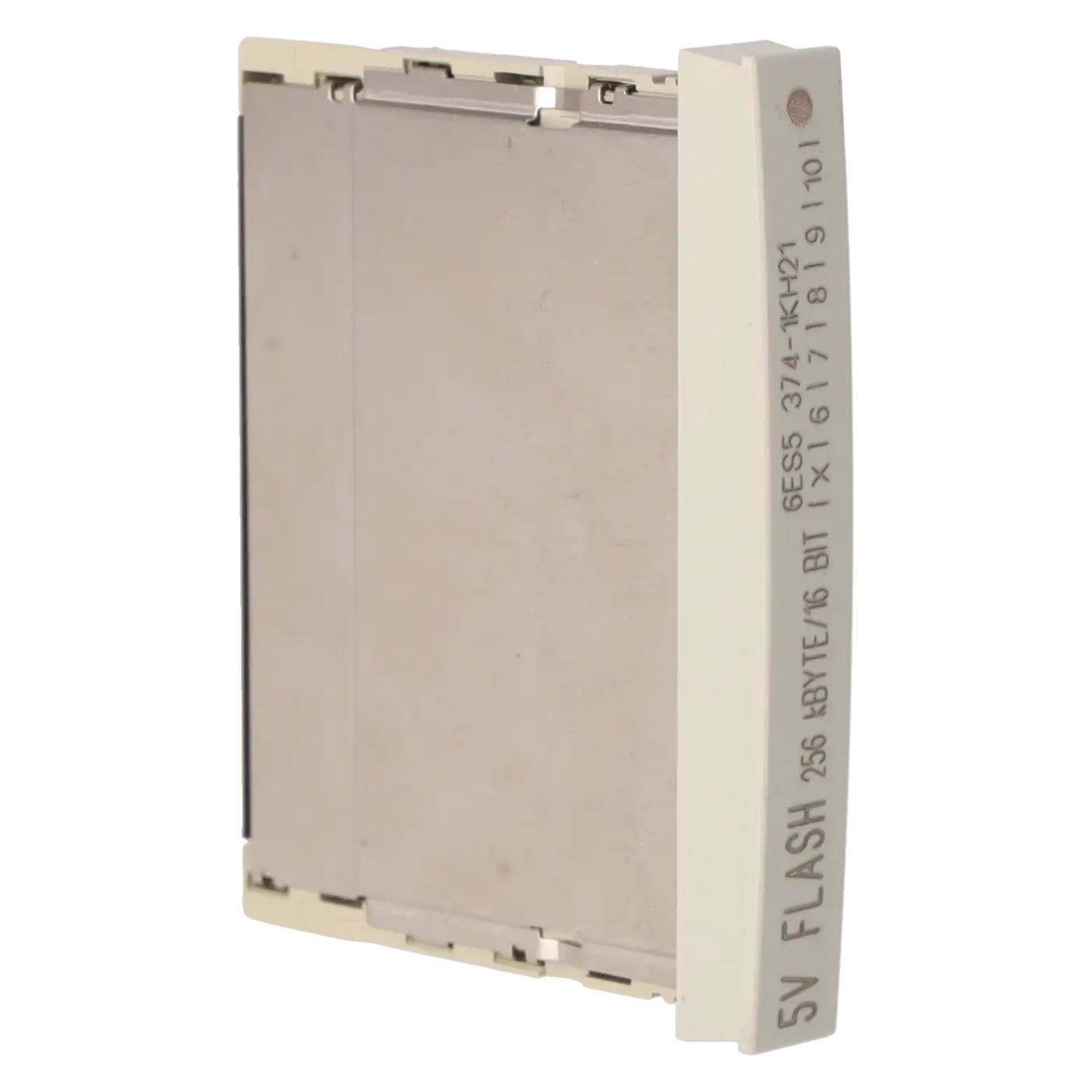

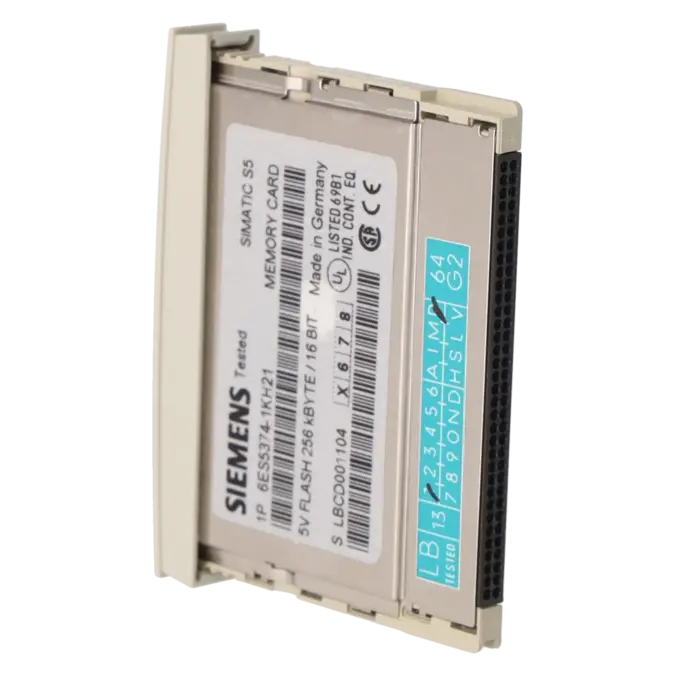

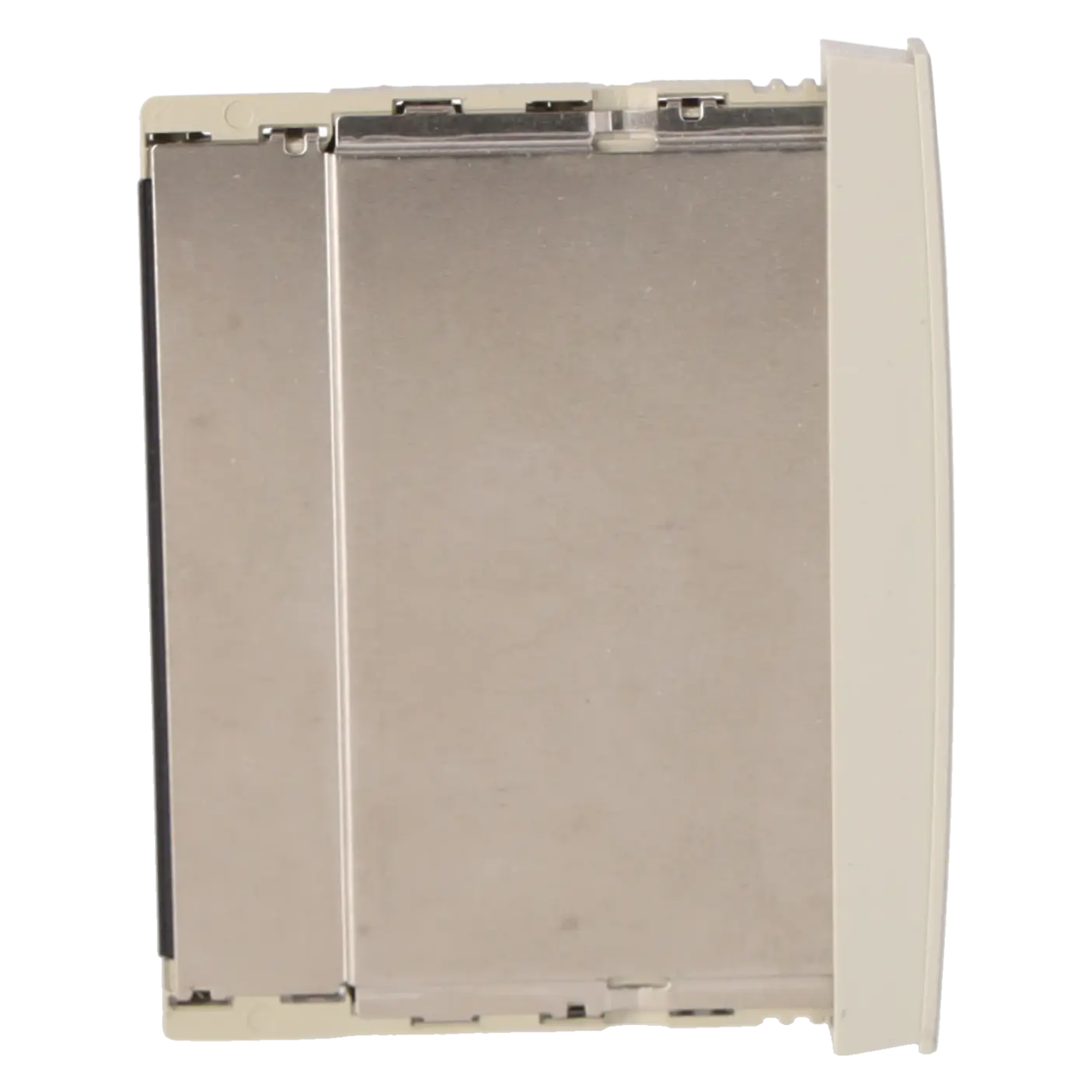

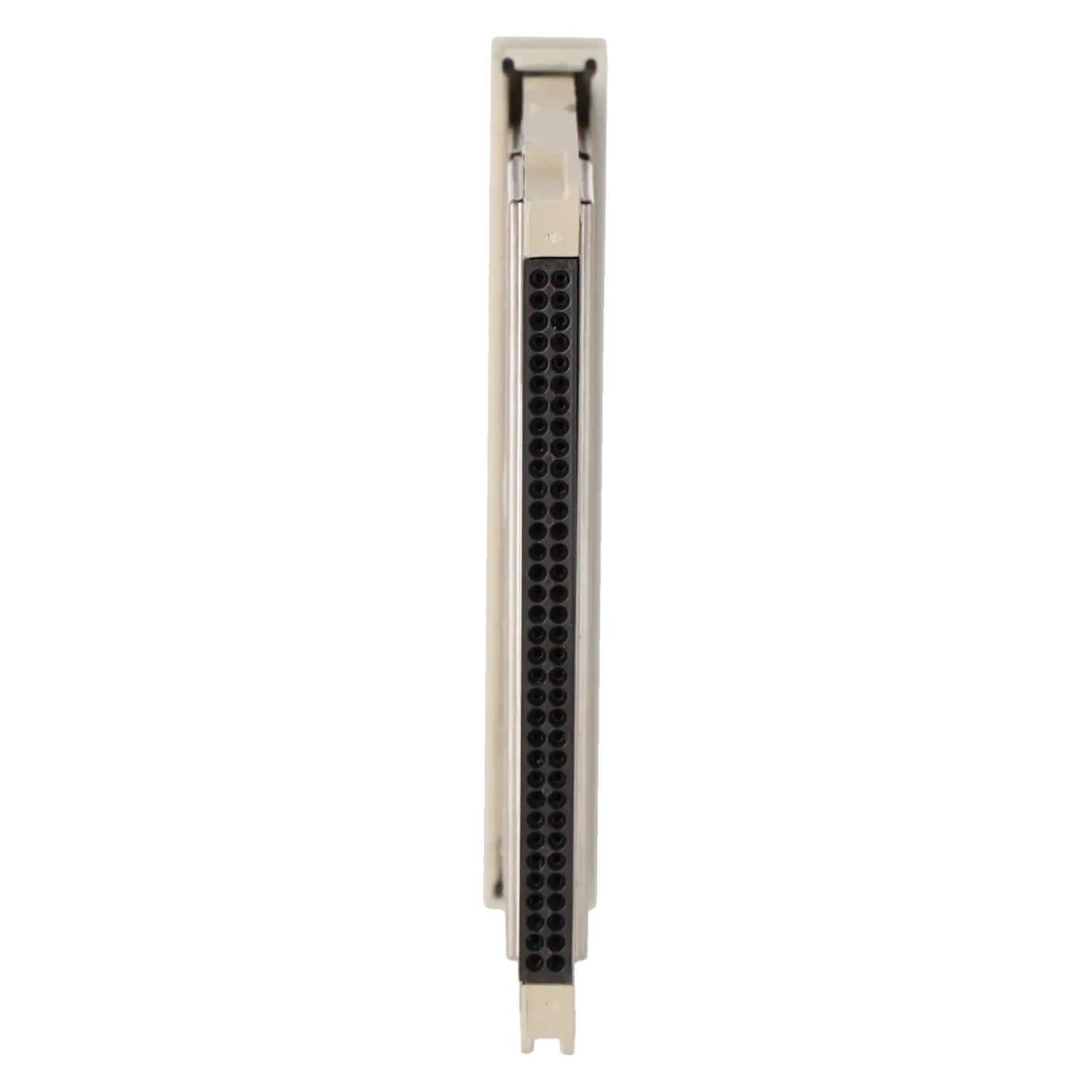

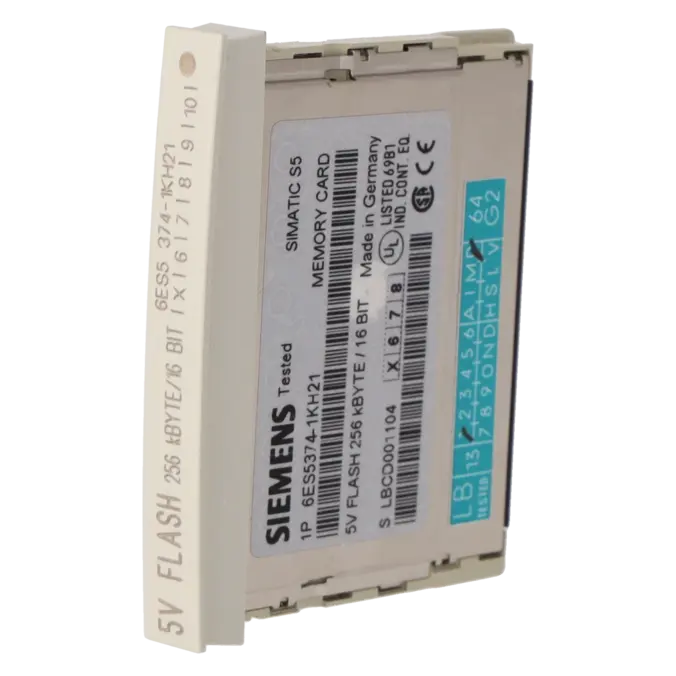

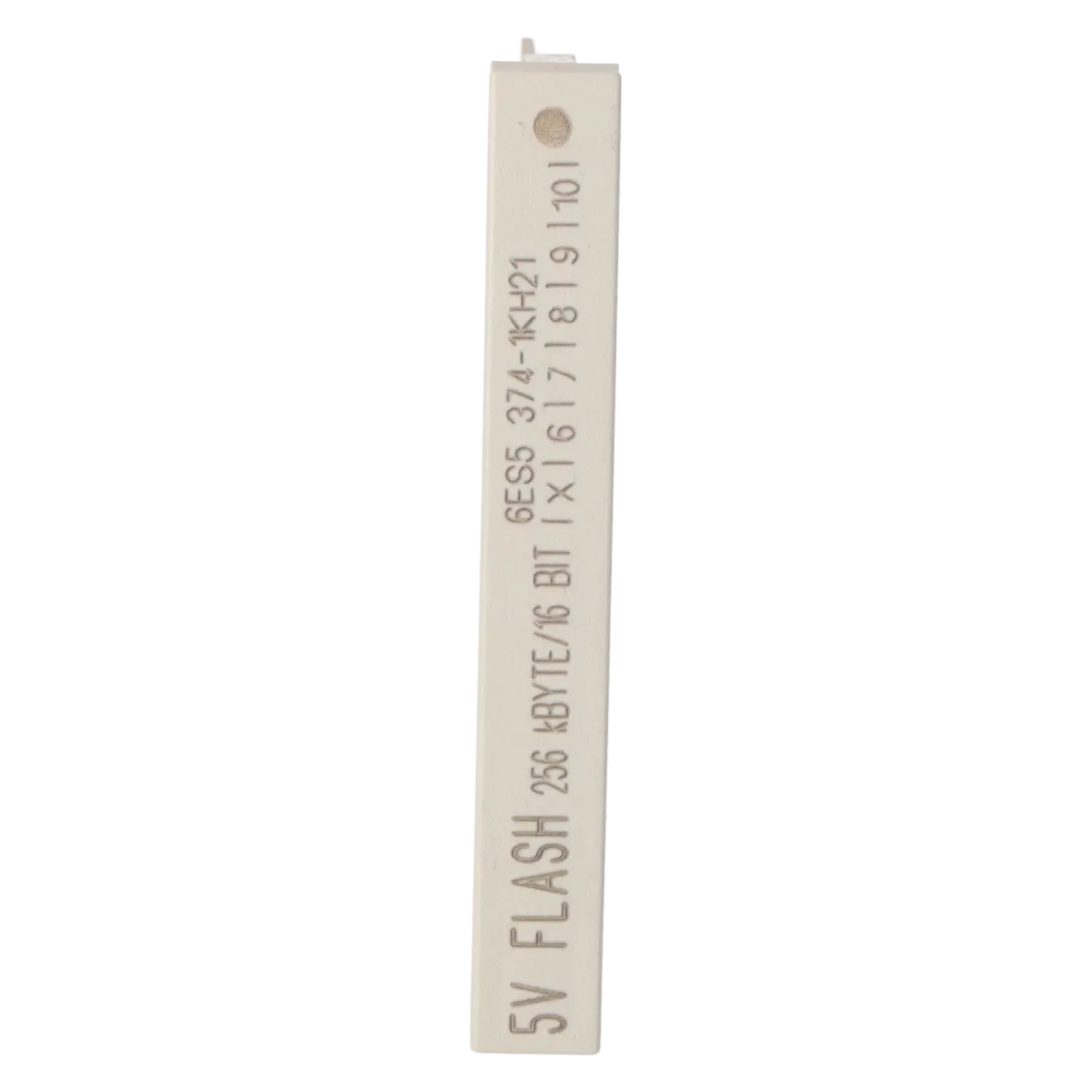

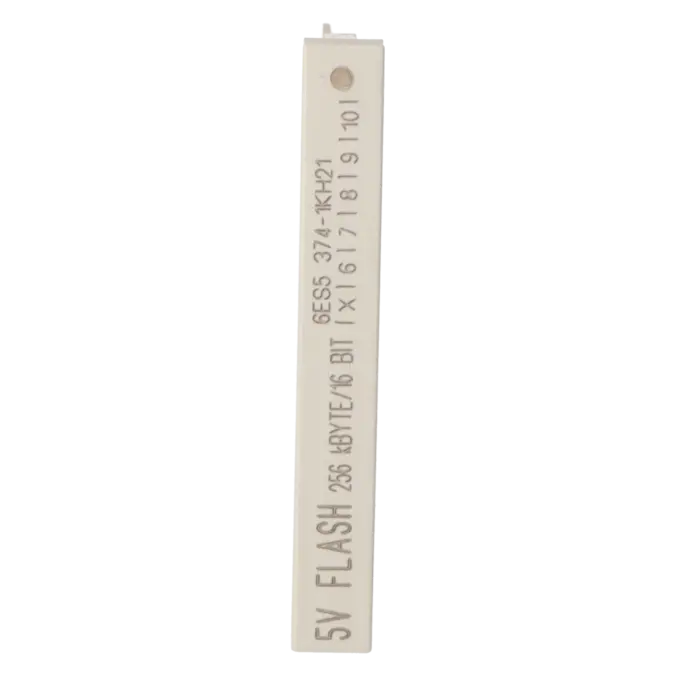

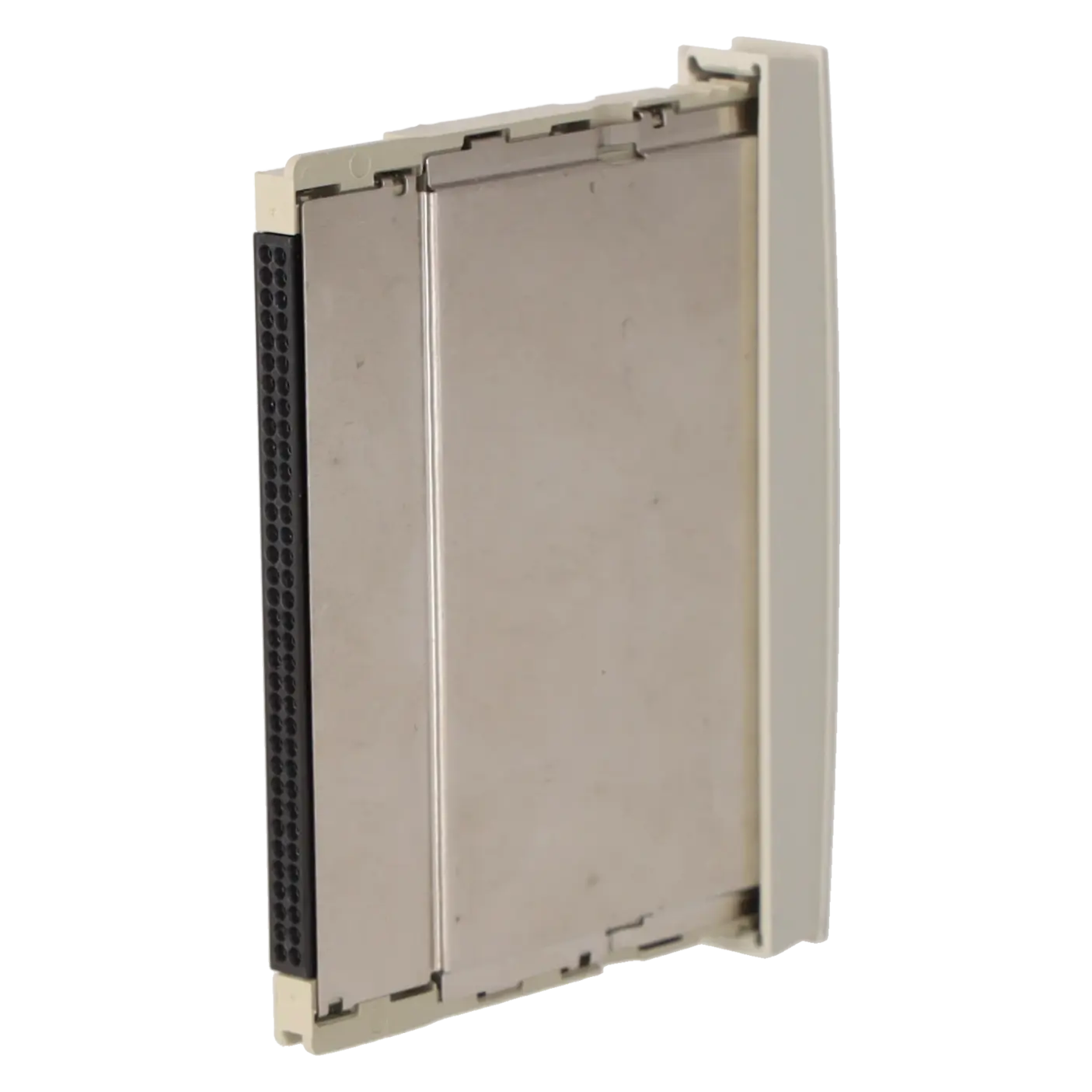

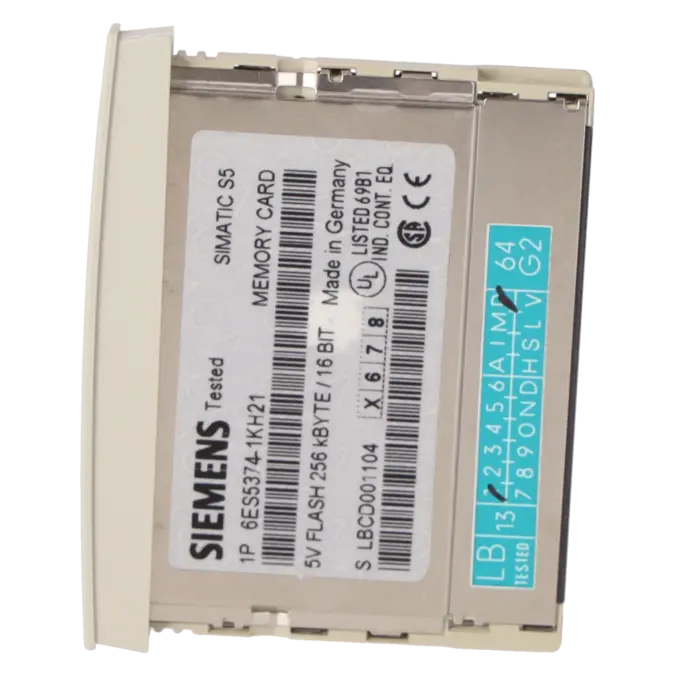

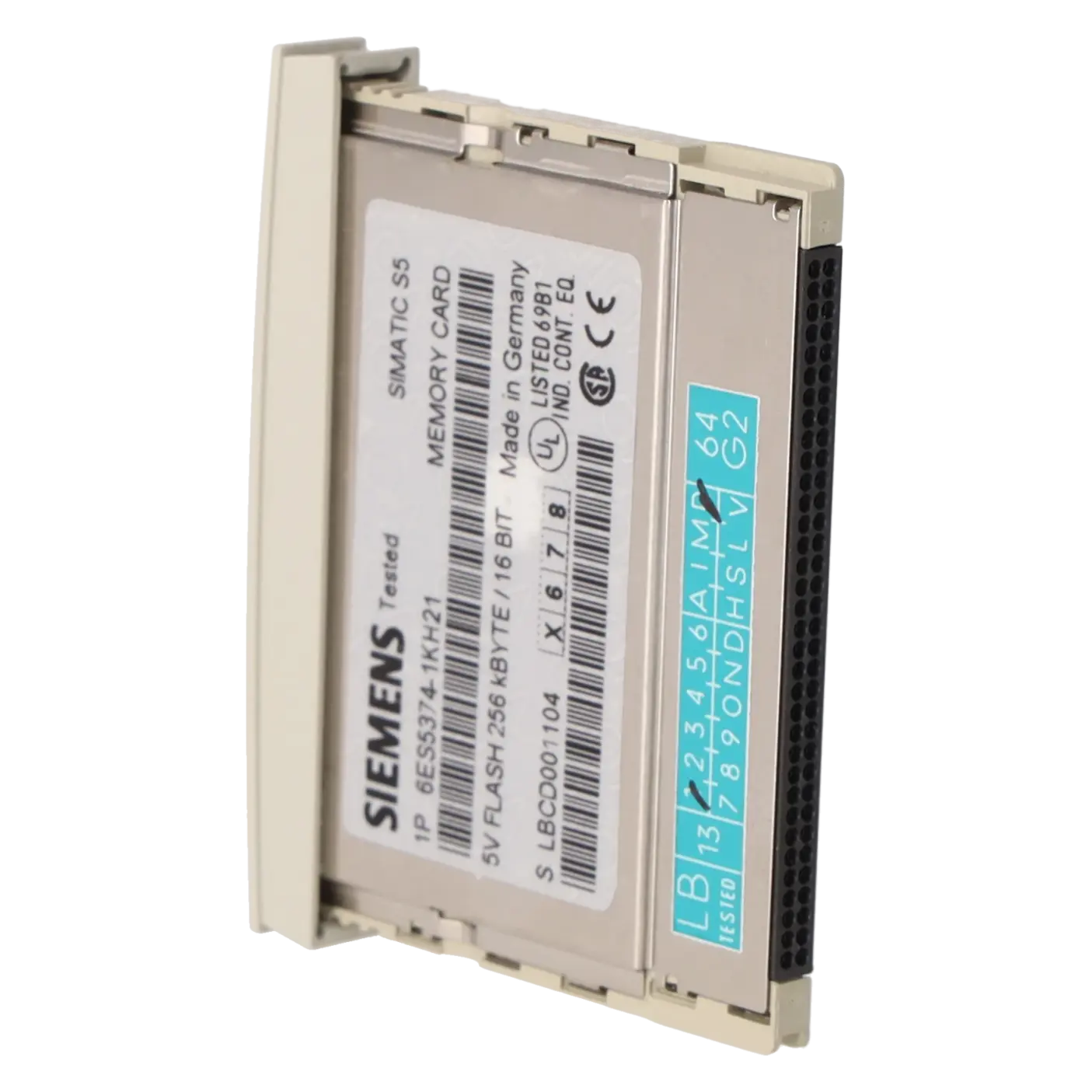

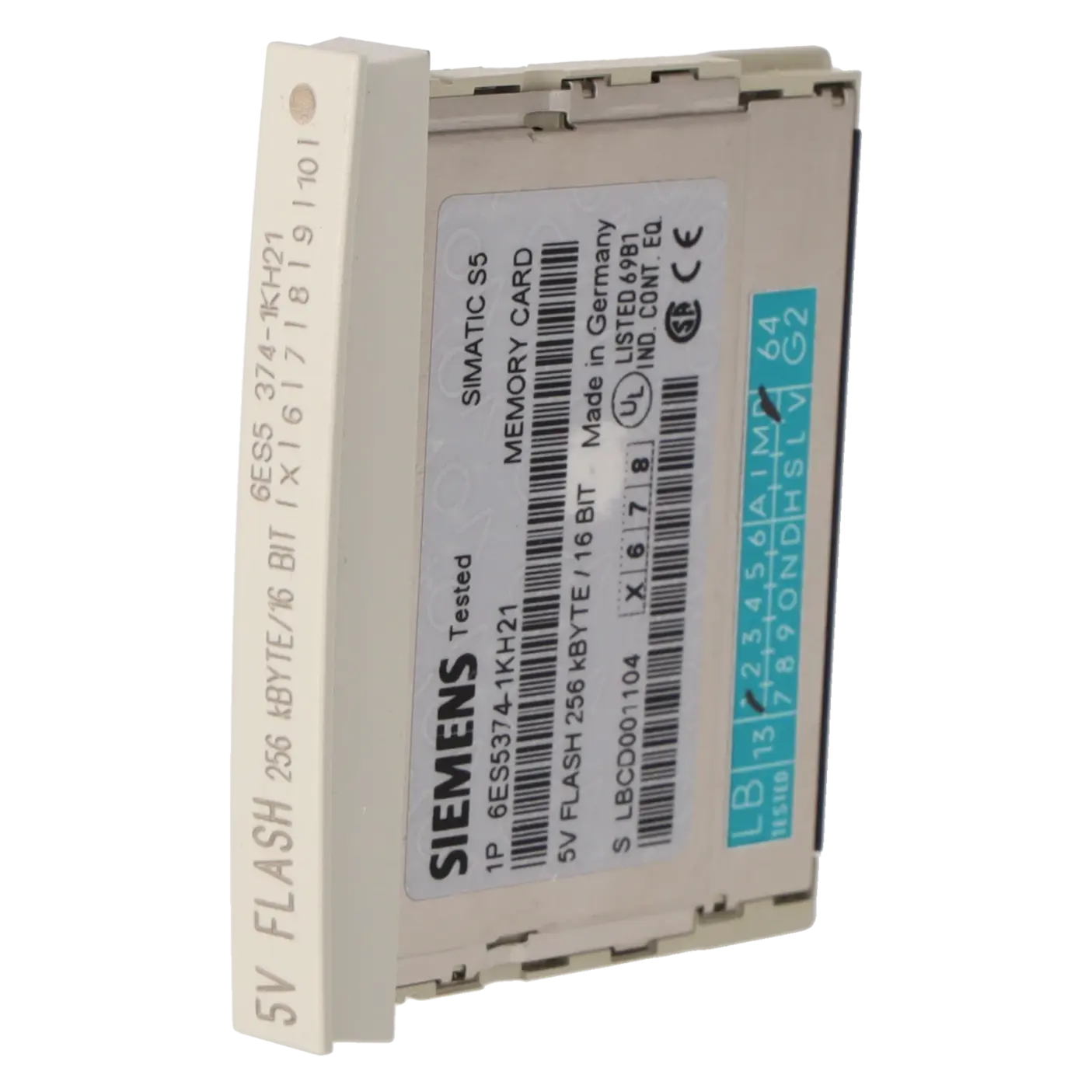

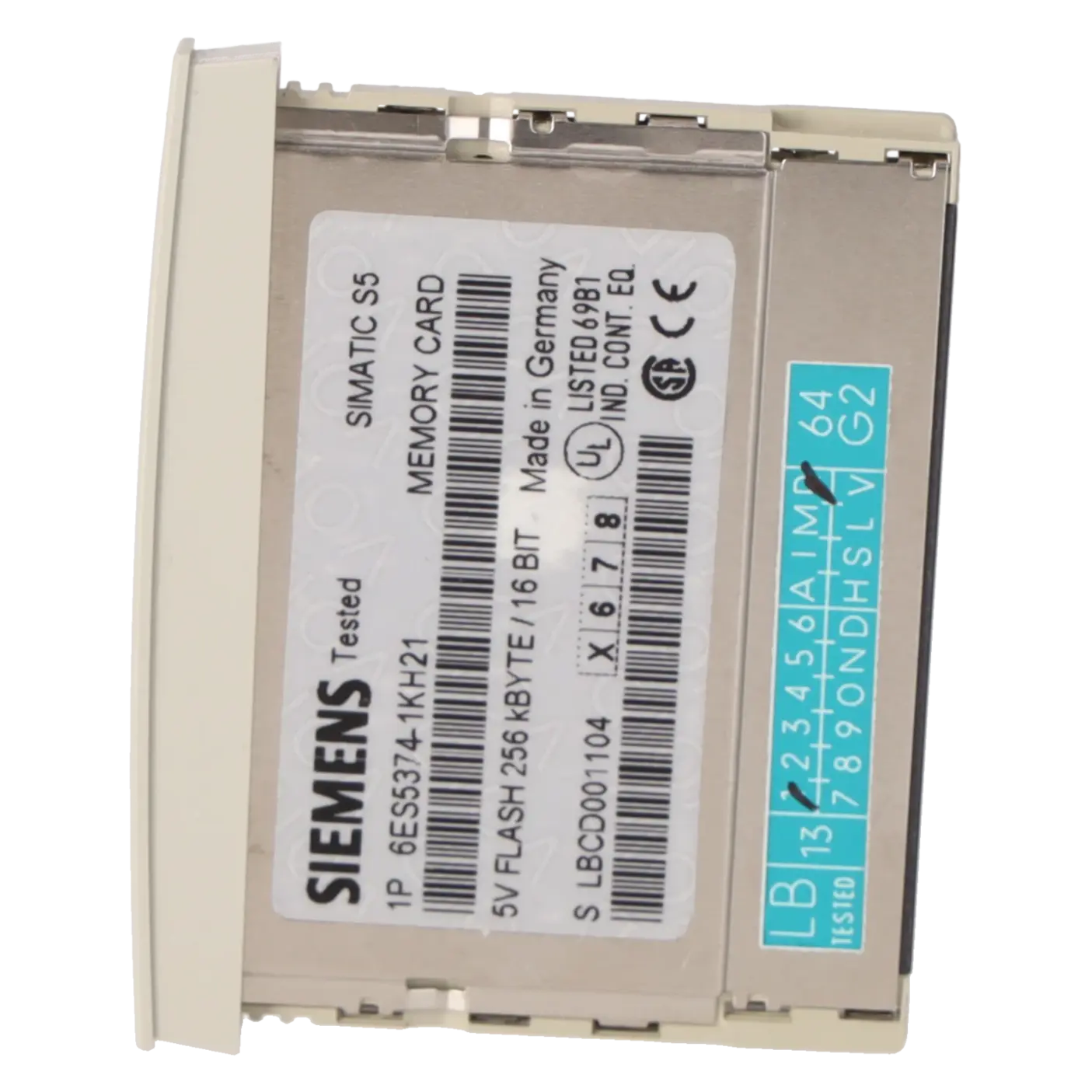

SIMATIC S5, MEMORY CARD KURZE BAUFORM 5V ONLY FLASH-EPROM, 256 KBYTE
Leistungen für SIEMENS 6ES5374-1KH21
SIEMENS |
6ES5374-1KH21 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 0.038 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2006-10-01 | ||
| EAN | 4025515115588 | ||
| UPC | / | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 4235 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 6ES5374-1KH21 und wo wird es eingesetzt
6ES5374-1KH21 ist eine SIMATIC S5 Memory Card in kurzer Bauform mit 5V-only Flash-EPROM und 256 KByte Speicher. Die Karte wird in älteren Siemens-Automatisierungsumgebungen eingesetzt, in denen Programme oder Konfigurationsdaten nichtflüchtig bereitgestellt werden müssen. In den Siemens-Unterlagen taucht sie unter anderem im Umfeld der IM 308-C auf; dort ist sie als passende Memory Card für diese PROFIBUS-DP-Anschaltung aufgeführt. Siemens nennt die 6ES5374-1KH21 außerdem im Zusammenhang mit CPU-945-Memory-Cards, was sie für die Ersatzteilidentifikation in bestehenden S5-Anlagen besonders relevant macht. Für Instandhaltung und Einkauf ist deshalb die exakte Artikelnummer wichtig, weil Bauform, Spannungskonzept und Einsatzumgebung bei S5-Speicherkarten nicht beliebig austauschbar sind.
Überblick über die wichtigsten technischen Daten und was diese bedeuten
Die entscheidenden Auswahlmerkmale sind kurze Bauform, 5V-only, Flash-EPROM und 256 KByte. Die kurze Bauform beschreibt zunächst die mechanische Ausführung und ist für den physischen Einbau relevant. 5V-only bedeutet, dass die Karte zur späteren 5-Volt-Generation gehört; gerade in IM308-C-Umgebungen ist das wichtig, weil Siemens ausdrücklich darauf hinweist, dass dort nur 5V-Memory-Cards programmierbar sind. Flash-EPROM steht für eine nichtflüchtige Speichertechnologie, sodass Inhalte auch ohne Versorgungsspannung erhalten bleiben. Die 256 KByte definieren die verfügbare Speicherkapazität für Programm- oder Konfigurationsstände. In IM 308-C-Anwendungen hängen zudem Parameter wie Adress- und Kommunikationsverhalten von der korrekt vorbereiteten Memory Card ab.
Produktstatus, Life-Cycle-Status und Obsoleszenzstatus
Für 6ES5374-1KH21 ist bei EICHLER ein Produktstatus EOP mit Datum 2006-10-01 hinterlegt. Im Siemens SiePortal wird das Produkt außerdem als abgekündigt ohne hinterlegten Nachfolger ausgewiesen. Für Betreiber älterer S5-Anlagen ist das ein klares Signal, dass Versorgungssicherheit heute nicht mehr über reguläre Serienverfügbarkeit, sondern über Bestandsmanagement, geprüfte Gebrauchtteile, Austauschlösungen und Serviceprozesse abgesichert werden muss. Historisch gehört die 6ES5374-1KH21 selbst bereits zu einer späteren 5V-Generation; Siemens nennt sie als Nachfolger der 6ES5374-1FH21 beziehungsweise als Ersatz innerhalb der neuen Flash-Memory-Generation. Ein vom Hersteller genannter direkter Nachfolger für die 6ES5374-1KH21 selbst ist derzeit jedoch nicht ersichtlich.
Die verfügbaren EICHLER Leistungen und wann sie praxisbezogen relevant sind
Für 6ES5374-1KH21 bietet EICHLER die Leistungswege Reparatur, Austausch, Gebraucht und Neu an. Für die Reparatur nennt EICHLER eine technische Reinigung, vorbeugende Instandhaltung, eine umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie. Das ist für Instandhalter besonders relevant, wenn eine bestehende S5-Anlage schnell wieder laufen muss, ohne sofort die gesamte Automatisierungsplattform umzubauen. Für den Einkauf sind Austausch- oder Gebrauchtlösungen interessant, wenn eine kurzfristige Beschaffung wichtiger ist als die Suche nach seltenen Lagerbeständen. Für Entscheider hilft die Kombination aus Service und Beschaffung dabei, Stillstandskosten zu reduzieren und die Funktionsfähigkeit obsoleter Systeme auch dann abzusichern, wenn kein aktueller Hersteller-Nachfolger mehr verfügbar ist. EICHLER richtet diese Leistungen an Unternehmen.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Wie behebe ich eine IF-LED an der IM 308-C beim Laden mit 6ES5374-1KH21? | Wenn beim Import des Betriebssystems aus der Memory Card die IF-LED leuchtet, beschreibt Siemens dies als Fehler beim Ladevorgang. Wiederholen Sie den kompletten Importablauf, setzen Sie die Karte nochmals sauber ein und prüfen Sie, ob die richtige Memory Card verwendet wird. Bleibt die Störung bestehen, sollte die IM 308-C erneut spannungsfrei geschaltet und der Vorgang nochmals von Anfang an durchgeführt werden. |
| Warum lässt sich die 6ES5374-1KH21 in einer IM 308-C nicht wie erwartet programmieren? | Siemens weist darauf hin, dass in der neueren IM 308-C keine 12V-Memory-Cards mehr programmiert werden können und dort nur 5V-Karten vorgesehen sind. Prüfen Sie deshalb zuerst den eingesetzten IM308-C-Typ, die Kartenspannung und den passenden Release-Stand der Baugruppe. Bei gemischten Altbeständen führt die Verwechslung von 12V- und 5V-Karten häufig zu Programmier- und Inbetriebnahmeproblemen. |
| Warum bekomme ich in COM PROFIBUS beim Auslesen der 6ES5374-1KH21 den Fehler „MCRDCTRL“? | In einem großen PLC-Fachforum wurde dieser Fehler auf einen nicht aktivierten oder nicht installierten Memory-Card-Treiber zurückgeführt. Prüfen Sie die Memory-Card-Konfiguration in COM PROFIBUS, aktivieren oder installieren Sie den passenden Treiber erneut und kontrollieren Sie zusätzlich den Softwarestand. Im dokumentierten Fall wurde das Problem nach Installation von COM PROFIBUS 5.1 Service Pack 2 behoben. |
| Wie sichere ich das aktuelle Programm korrekt auf 6ES5374-1KH21, wenn nach Spannungsausfall BASP rot war und eine alte Version zurückkommt? | Dieses Verhalten deutet häufig darauf hin, dass die Flash-Karte nicht mit dem aktuellen Projektstand beschrieben wurde. In der STEP-5-Dokumentation ist die Programmnummer 500 für SIMATIC Memory Cards reserviert; im sps-forum wird für diesen Kartentyp ebenfalls das gezielte Beschreiben im PG/STEP 5 mit Programmnummer 500 genannt. Laden Sie daher das aktuelle Projekt vollständig neu, beschreiben Sie die Karte bewusst im PG und prüfen Sie anschließend durch Rücklesen, ob wirklich die aktuelle Version auf der Karte steht. |
| Warum läuft die IM 308-C mit eingesetzter Karte nicht direkt in den erwarteten DP-Betrieb? | Siemens beschreibt mehrere Zustände, bei denen die IM 308-C trotz eingesetzter Karte nicht produktiv startet: etwa eine leere Memory Card, eine noch nicht aus COM PROFIBUS exportierte Masterkonfiguration oder noch nicht aktivierte Parameter. Prüfen Sie daher zuerst den Karteninhalt, exportieren Sie das Mastersystem erneut und aktivieren Sie die Parameter, bevor Sie von einem Hardwaredefekt ausgehen. |
Ist 6ES5374-1KH21 noch erhältlich oder bereits abgekündigt?
6ES5374-1KH21 ist abgekündigt. Auf der EICHLER-Seite ist ein EOP-Datum 01.10.2006 hinterlegt, und im Siemens SiePortal wird die Karte als canceled without replacement geführt. Für die Beschaffung bedeutet das: Der Fokus liegt heute auf geprüften Beständen, Austausch, Gebrauchtteilen und servicegestützter Versorgung statt auf regulärer Hersteller-Neulieferung.
Kann ich 6ES5374-1KH21 als Ersatz für 6ES5374-1FH21 verwenden?
Siemens weist die 6ES5374-1KH21 als Nachfolger der 6ES5374-1FH21 aus. Das spricht grundsätzlich für eine hohe Ersatzteilnähe. Entscheidend bleibt trotzdem die konkrete Anlagenumgebung, weil bei alten S5-Systemen neben der Artikelnummer auch Spannungskonzept, Bauform und Programmierweg sauber zusammenpassen müssen. Vor einem Austausch sollten deshalb immer Baugruppenstand und Einsatzfall der Anlage geprüft werden.
Was bedeutet 5V-only bei dieser SIMATIC S5 Memory Card?
5V-only bedeutet, dass diese Karte für das 5-Volt-Speicherkonzept ausgelegt ist. Das ist nicht nur eine technische Detailangabe, sondern ein zentrales Auswahlkriterium. Siemens nennt für die IM308-C ausdrücklich, dass dort nur 5V-Speicherkarten programmierbar sind. Wer Alt- und Neubestände mischt, sollte diese Angabe deshalb besonders beachten, weil eine falsche Spannungszuordnung schnell zu unnötigen Diagnose- und Programmierproblemen führt.
Ist 6ES5374-1KH21 für IM308-C geeignet?
Ja. Siemens führt die 6ES5374-1KH21 als Memory Card für die IM 308-C auf; in der Dokumentation wird sie für IM 308-C ab Release 2 oder höher genannt. Zusätzlich weist Siemens darauf hin, dass die Karte für diesen Einsatzfall separat bestellt werden muss. Für Betreiber von ET200-/PROFIBUS-Strukturen ist das wichtig, weil die Karte nicht nur als Speicherträger dient, sondern auch für den parametrierten Betrieb der IM308-C relevant ist.
Ist 6ES5374-1KH21 auch im Umfeld der CPU 945 relevant?
Ja. Siemens nennt die 6ES5374-1KH21 in seinen Informationen zu CPU-945-Memory-Cards und beschreibt, dass diese neueren Karten im entsprechenden CPU-945-Kontext eingesetzt werden können. Für Betreiber älterer S5-115U-Anlagen ist das ein wichtiger Hinweis, wenn eine Karte exakt nach CPU-Umgebung identifiziert und beschafft werden muss.
Wann sind Reparatur, Austausch, Gebraucht oder Neu die sinnvollste Beschaffungsoption?
Das hängt vom Anlagenziel ab. Reparatur ist sinnvoll, wenn die vorhandene Struktur erhalten bleiben soll und eine technisch geprüfte Rückführung in den Betrieb Priorität hat. Austausch ist meist die richtige Wahl, wenn Downtime im Vordergrund steht. Gebraucht ist interessant, wenn Obsoleszenz und Budget gleichzeitig berücksichtigt werden müssen. Neu bleibt dort relevant, wo dokumentierbare Lagerware oder unbenutzte Altbestände gefordert sind. EICHLER deckt für diesen Artikel genau diese vier Wege ab und ergänzt die Reparatur um Funktionsprüfung, vorbeugende Instandhaltung und mindestens 24 Monate Garantie.
