SIEMENS 6ES7153-4BA00-0XB0

Was ist 6ES7153-4BA00-0XB0 und wo wird es eingesetzt

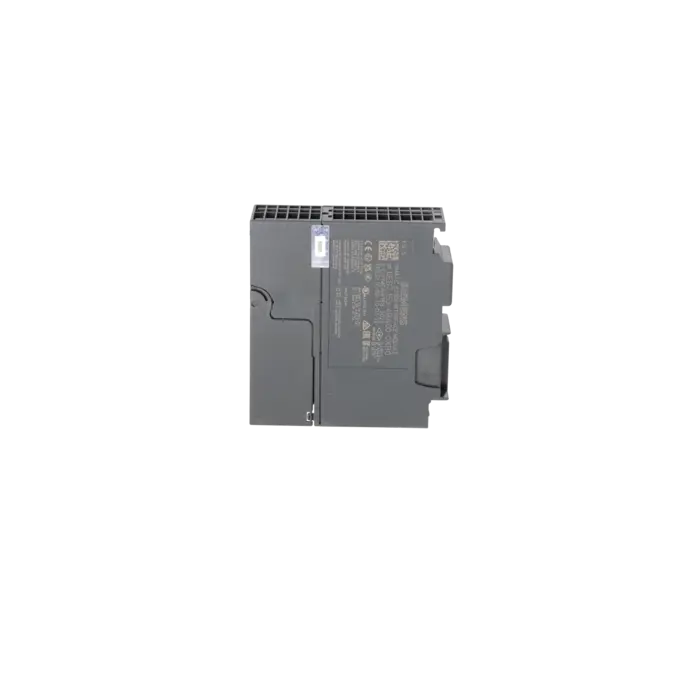

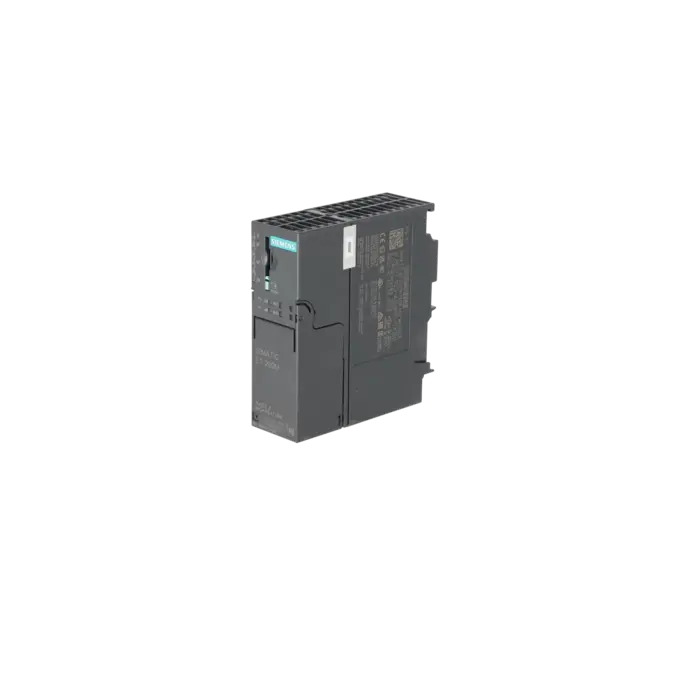

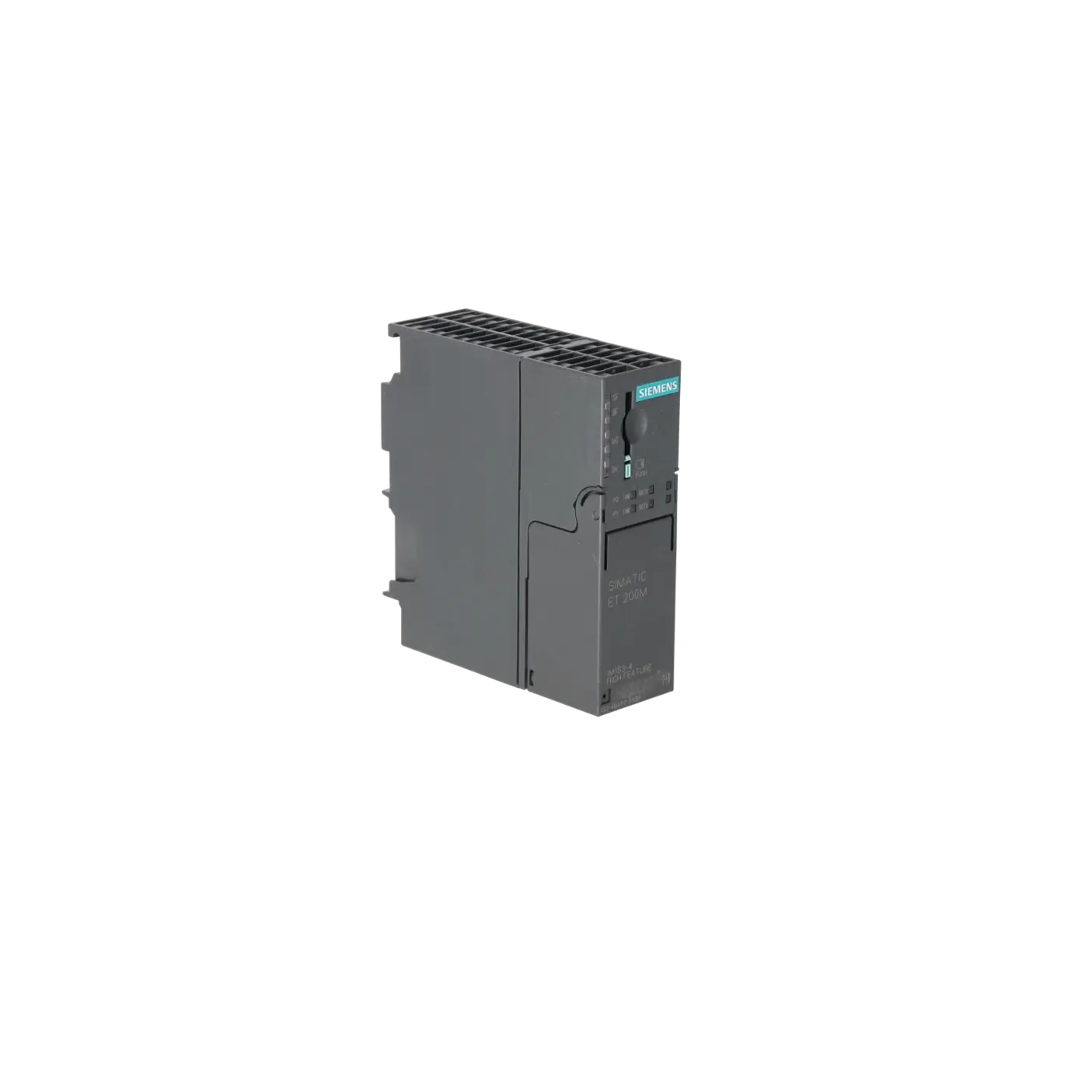

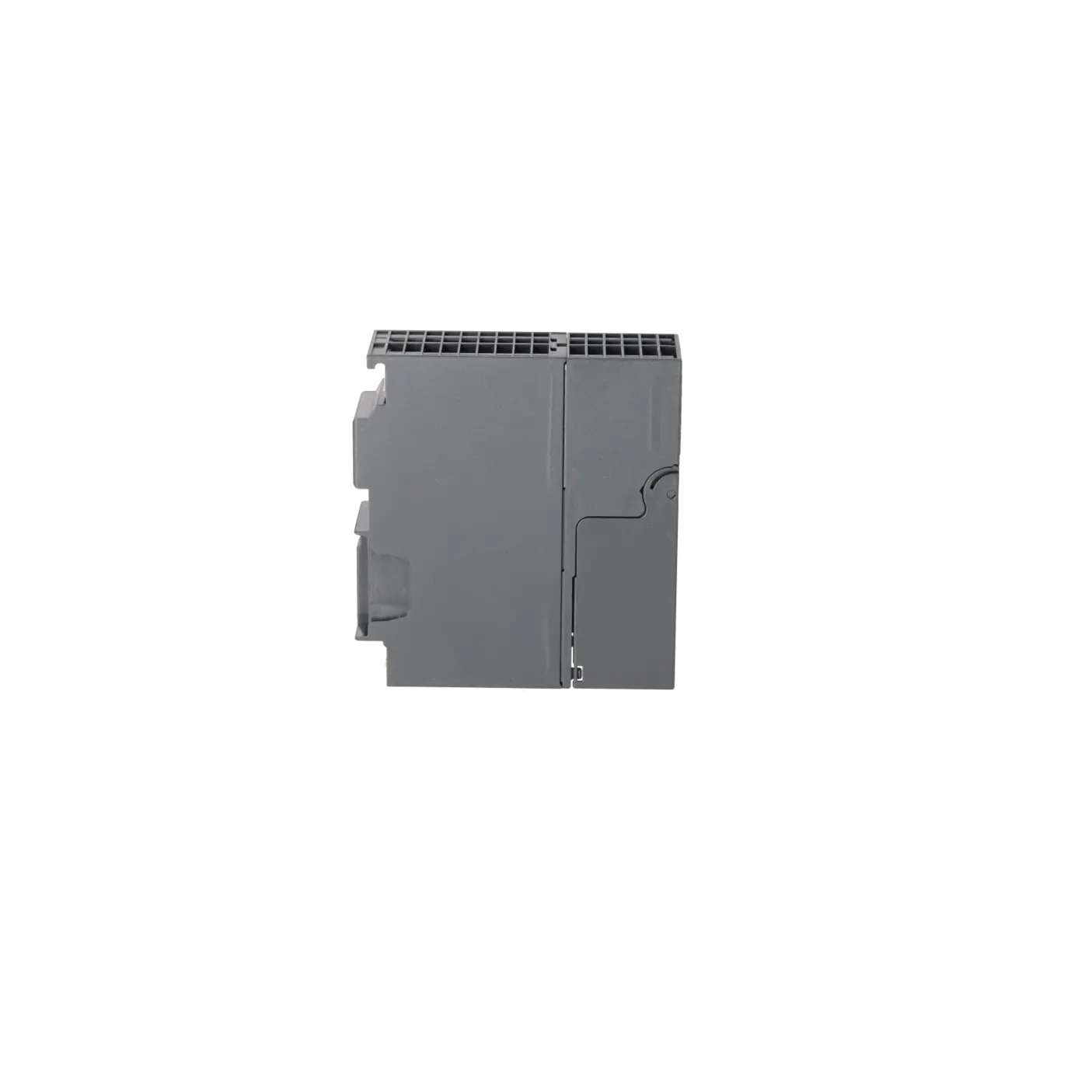

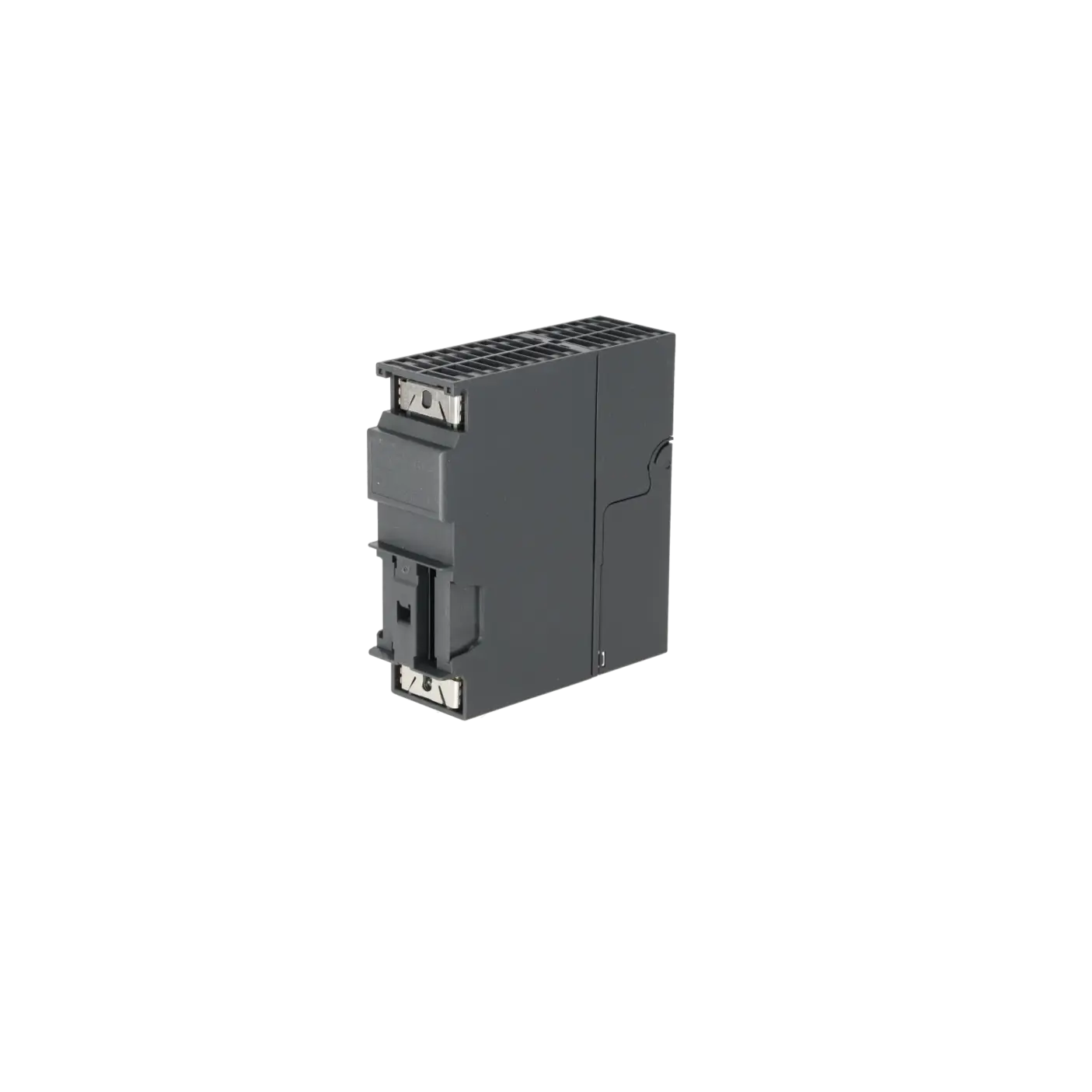

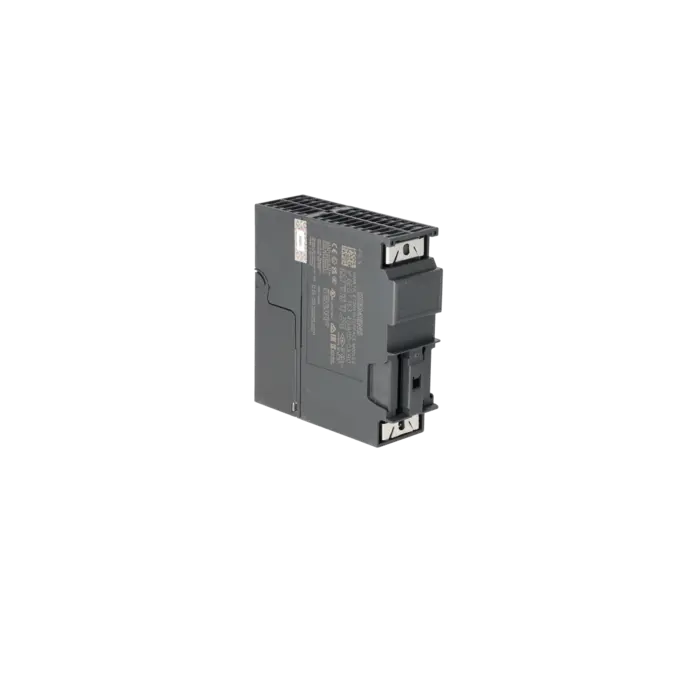

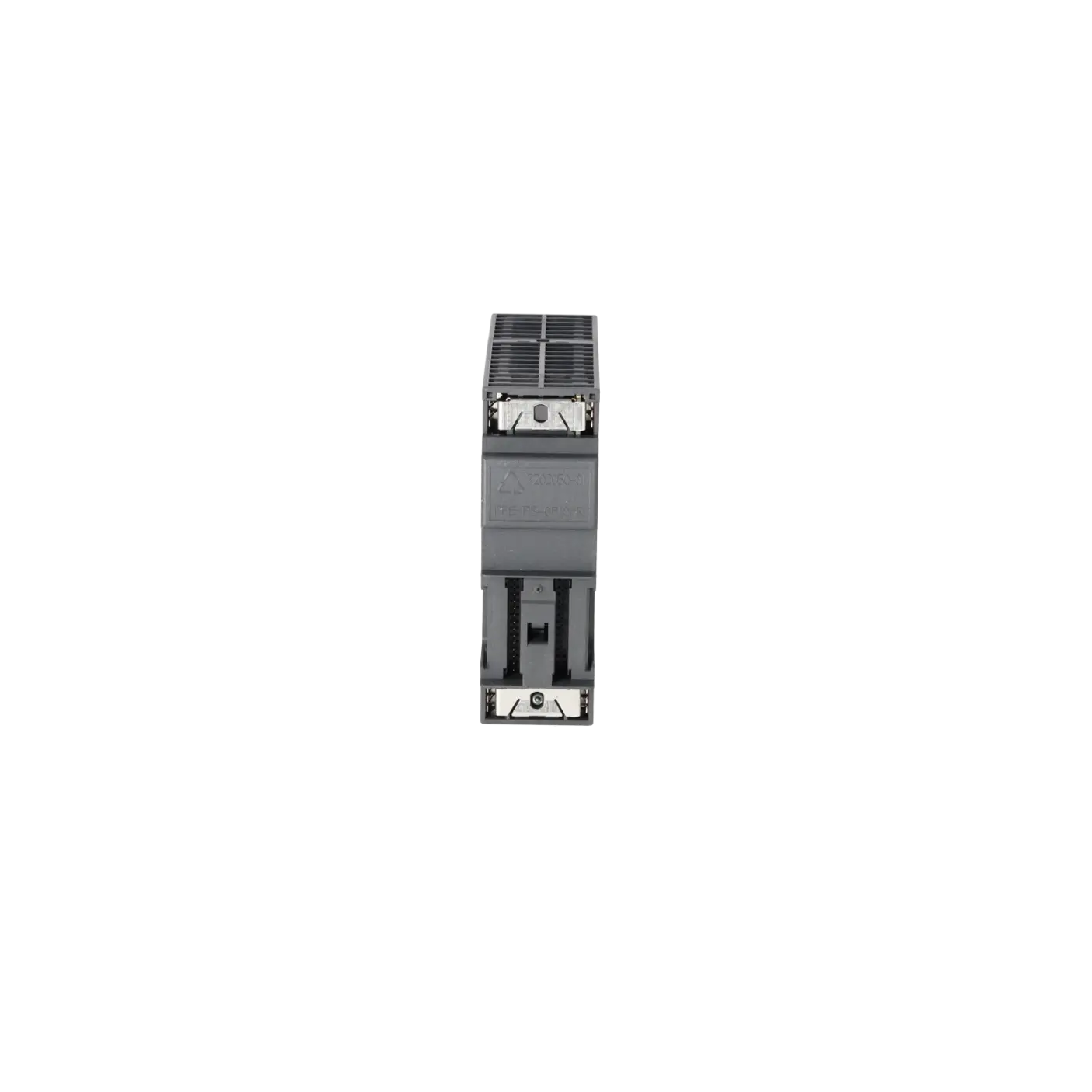

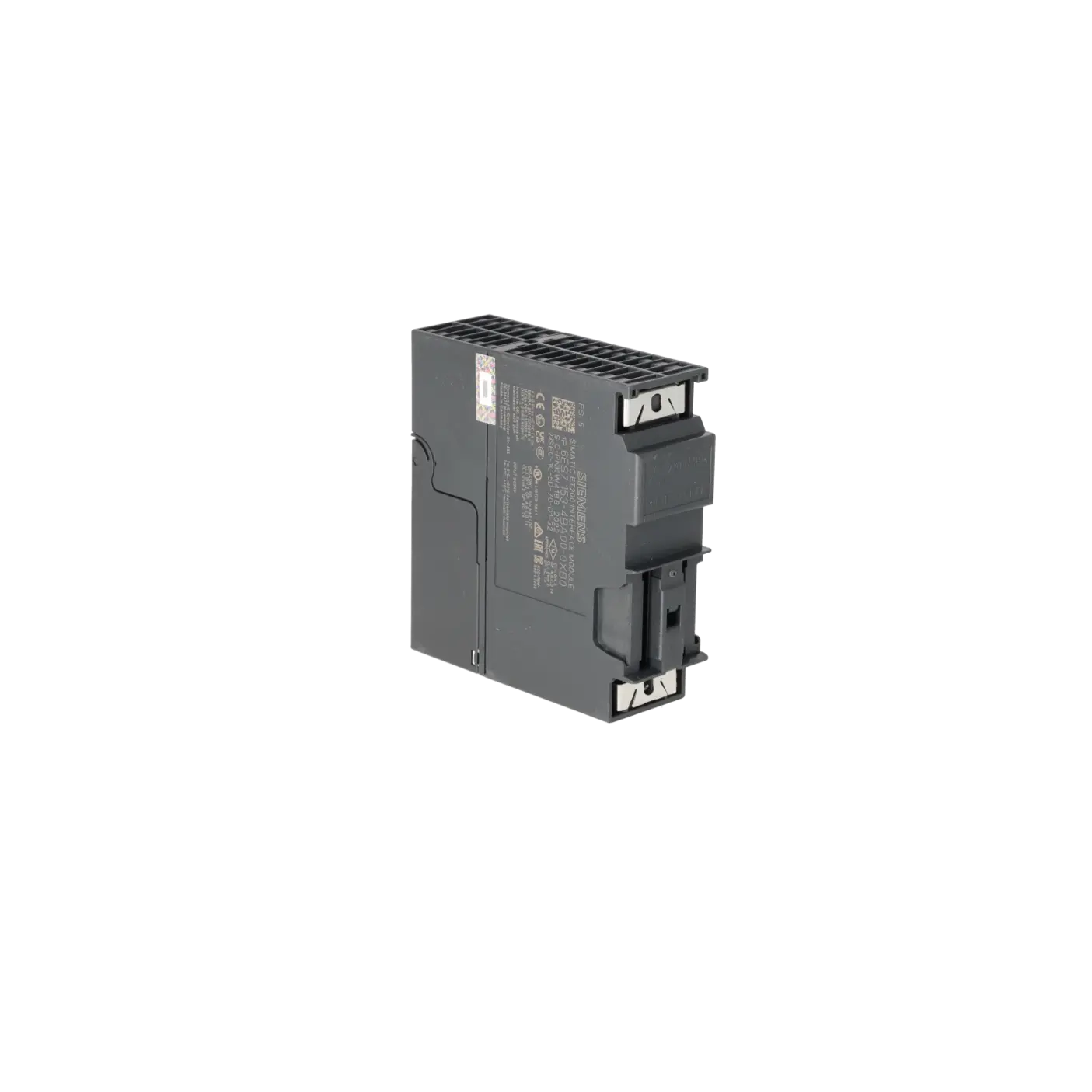

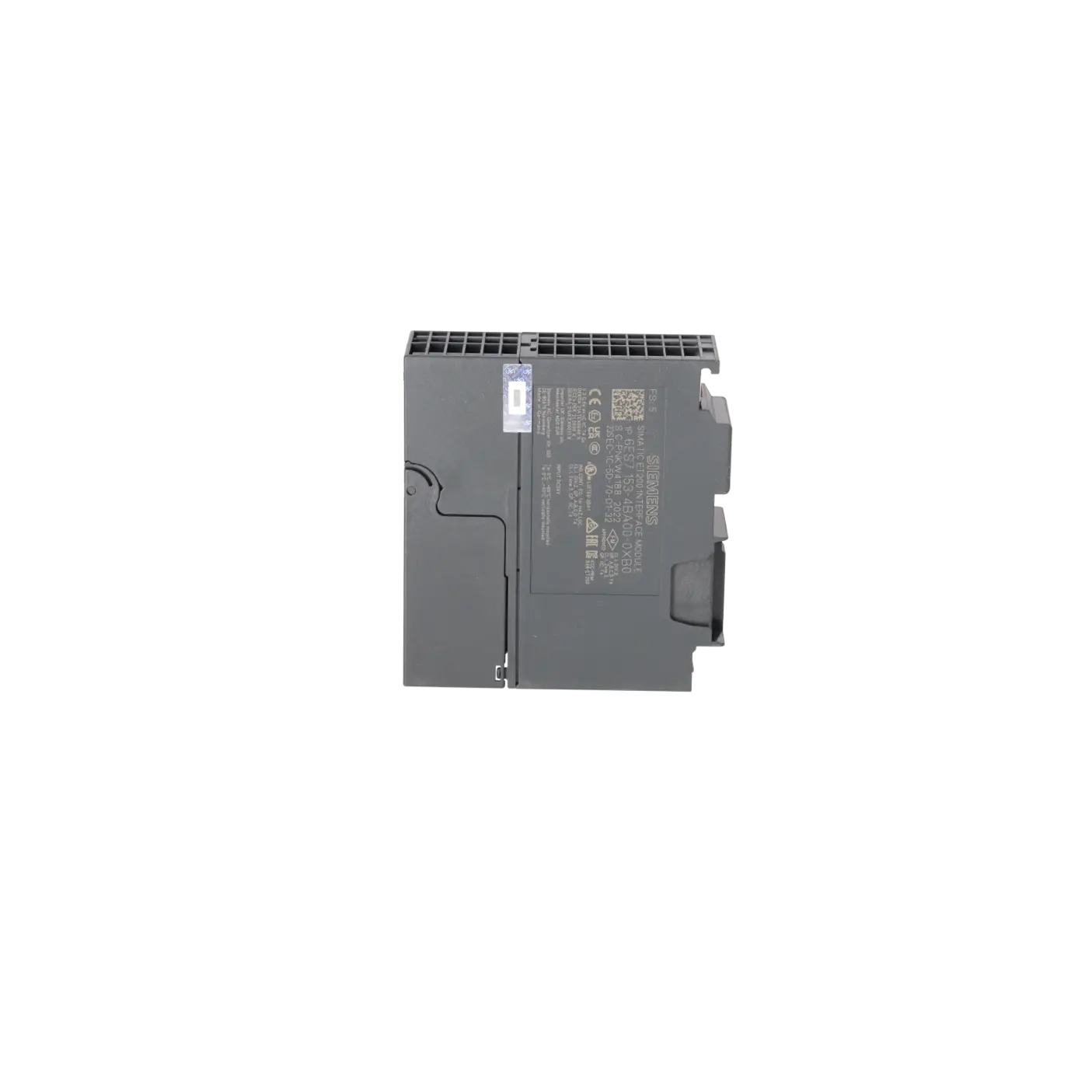

6ES7153-4BA00-0XB0 ist eine SIEMENS SIMATIC DP Anschaltung ET 200M IM 153-4 PN IO High Feature. Die Baugruppe bindet eine ET-200M-Station mit bis zu 12 S7-300 Baugruppen als PROFINET-IO-Device in eine Steuerungsumgebung ein. Sie ist relevant in bestehenden Anlagen, in denen dezentrale Peripherie im Schaltschrank weiter genutzt, erweitert oder ersetzt werden muss. Unterstützt werden unter anderem Fail-Safe-Module, HART-Module, Shared Device und das Media Redundancy Protocol. Für Instandhaltung und Einkauf ist die Artikelnummer wichtig, wenn ein vorhandenes IM-153-4-PN-HF-Modul eindeutig identifiziert, als Ersatzteil beschafft oder bei Kommunikations- und Diagnoseproblemen geprüft werden soll.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe arbeitet mit 24 V DC Versorgung und einem zulässigen Bereich von 20,4 bis 28,8 V DC. Die maximale Stromaufnahme beträgt 600 mA, die typische Verlustleistung liegt bei 6 W; für den Rückwandbus stellt das Modul 5 V DC mit bis zu 1,5 A bereit. In der Projektierung sind der PROFINET-IO-Betrieb, das Adressiervolumen von 672 Byte Eingängen und 192 Byte Ausgängen, Shared Device mit bis zu zwei IO-Controllern, IRT, S2-Systemredundanz an S7-400H und MRP relevant. Die Diagnose erfolgt über LEDs für LINK, RX/TX und Moduldiagnose. Schutzart IP20, ein Betriebstemperaturbereich von 0 bis 60 °C sowie die Abmessungen 40 x 125 x 118 mm sind für Schaltschrank, Austauschplatz und thermische Bewertung entscheidend.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6ES7153-4BA00-0XB0 ist als Ersatzteil geführt; zusätzlich gilt für die Artikelnummer der EOP-Status 01.10.2024. Für Betreiber bedeutet das, dass die Baugruppe nicht nur technisch, sondern auch im Hinblick auf Beschaffung, Ersatzteilstrategie und Anlagenlaufzeit bewertet werden sollte. Bei ET-200M- und S7-300-Installationen kann ein Ausfall die dezentrale Peripherie und damit nachgelagerte Anlagenteile betreffen. Ein nicht verifizierter Nachfolger sollte nicht pauschal angenommen werden, weil Projektierung, PROFINET-Name, Firmwarestand, eingesetzte S7-300-Baugruppen, F-/HART-Funktionen und Redundanzkonzept zusammenpassen müssen. Sinnvoll ist daher eine frühzeitige Prüfung von Reparaturfähigkeit, Austauschmöglichkeit, Bevorratung und Migrationsbedarf.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Defekt oder einer unsicheren Diagnose kann eine Reparatur wirtschaftlich sein, wenn die Baugruppe weiter in der vorhandenen ET-200M-Station genutzt werden soll. EICHLER unterstützt den Betrieb mit Fehleranalyse, Instandsetzung, technischer Reinigung, vorbeugender Instandhaltung und Funktionsprüfung; dadurch lassen sich Ersatzteilrisiken und ungeplante Stillstandszeiten besser steuern. Für zeitkritische Instandhaltung kommen Austausch oder Beschaffung geprüfter Baugruppen in Betracht, während Einkauf und technische Leitung Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop prüfen oder über eine Anfrage klären können. Bei abgekündigten oder schwer beschaffbaren S7-300-/ET-200M-Komponenten sind zusätzlich Life Cycle Management, Bevorratung und bei Bedarf technischer Vor-Ort-Service relevant, um die Weiternutzung bestehender Anlagen planbarer abzusichern.

Kann 6ES7153-4BA00-0XB0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Anschaltung elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden ET-200M-Station verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzbeschaffung wirtschaftlicher ist.

Was tun, wenn 6ES7153-4BA00-0XB0 kurzfristig ausfällt?

Zuerst sollte die Störung anhand von ON-, BF-, SF-, LINK- und RX/TX-LEDs eingegrenzt werden. Parallel ist zu klären, ob die Anlage durch ein Austauschgerät, eine Reparatur oder eine geprüfte Ersatzbaugruppe schneller wieder anlaufen kann. Bei zeitkritischen Ausfällen sind Gerätename, Projektierung, Micro Memory Card und PROFINET-Topologie besonders wichtig, damit ein Austausch nicht an der Inbetriebnahme scheitert.

Ist 6ES7153-4BA00-0XB0 mit vorhandenen ET-200M- und S7-300-Baugruppen kompatibel?

Die Kompatibilität hängt von der vorhandenen ET-200M-Konfiguration, den eingesetzten S7-300-Baugruppen, der Projektierung und den genutzten Funktionen ab. Die Anschaltung ist für bis zu 12 S7-300 Baugruppen ausgelegt und unterstützt unter anderem Fail-Safe-Module, HART-Module, Shared Device und MRP. Vor einem Austausch sollte geprüft werden, ob Artikelnummer, Firmwarestand, GSDML-Projektierung und Anlagenaufbau zusammenpassen.

Gibt es einen Nachfolger oder Ersatztyp für 6ES7153-4BA00-0XB0?

Ein pauschal kompatibler Nachfolger sollte nicht ohne technische Prüfung eingesetzt werden. Entscheidend sind Projektierung, PROFINET-Gerätename, Redundanzkonzept, eingesetzte Peripheriemodule und Firmwarestand. Wenn kein eindeutig verifizierter Ersatztyp vorliegt, sind Reparatur, Austauschgerät, geprüfte Ersatzteilbeschaffung oder eine geplante Migration die sichereren Entscheidungswege.

Worauf kommt es beim Austausch von 6ES7153-4BA00-0XB0 an?

Beim Austausch kommt es vor allem auf spannungsfreies Arbeiten, korrekte PROFINET-Verbindung, Übernahme des Gerätenamens und den Abgleich des tatsächlichen Stationsaufbaus mit der Projektierung an. Wenn eine SIMATIC Micro Memory Card verwendet wird, kann der Gerätename für den Wiederanlauf eine zentrale Rolle spielen. Zusätzlich sollte geprüft werden, ob nach dem Austausch Diagnosemeldungen im IO-Controller auftreten.

Wann lohnt sich Reparatur statt Migration bei 6ES7153-4BA00-0XB0?

Eine Reparatur lohnt sich besonders, wenn die bestehende ET-200M-Station weiter betrieben werden soll und eine Migration auf eine neue Automatisierungsplattform noch nicht geplant oder wirtschaftlich nicht sinnvoll ist. Der Vorteil liegt in der Weiternutzung vorhandener Projektierung, Verdrahtung und Anlagenstruktur. EICHLER unterstützt die Entscheidung durch Fehleranalyse, Kostenvoranschlag, Instandsetzung und Funktionsprüfung; dadurch kann die Reparatur eine planbare Alternative zu ungeplantem Austausch oder sofortiger Migration sein.

Wie lassen sich Preis, Verfügbarkeit und Lieferzeit für 6ES7153-4BA00-0XB0 klären?

Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für den Einkauf ist dabei wichtig, ob Reparatur, Austausch, Gebrauchtgerät oder Neugerät zur konkreten Beschaffungssituation passt. Bei abgekündigten oder schwer beschaffbaren Baugruppen sollte zusätzlich geprüft werden, ob Bevorratung oder Life Cycle Management die Versorgungssicherheit der Anlage verbessert.

Welche Rolle spielt Life Cycle Management bei 6ES7153-4BA00-0XB0?

Life Cycle Management ist relevant, wenn die Baugruppe in einer produktionskritischen Anlage eingesetzt wird und der EOP-Status das Beschaffungsrisiko erhöht. Dabei werden Ersatzteilbedarf, Reparaturfähigkeit, Ausfallrisiko, Bevorratung und mögliche Migrationszeitpunkte strukturiert bewertet. Für Instandhaltung, Einkauf und technische Leitung entsteht dadurch eine belastbarere Grundlage, um Anlagenverfügbarkeit und Ersatzteilstrategie über den weiteren Lebenszyklus zu planen.
