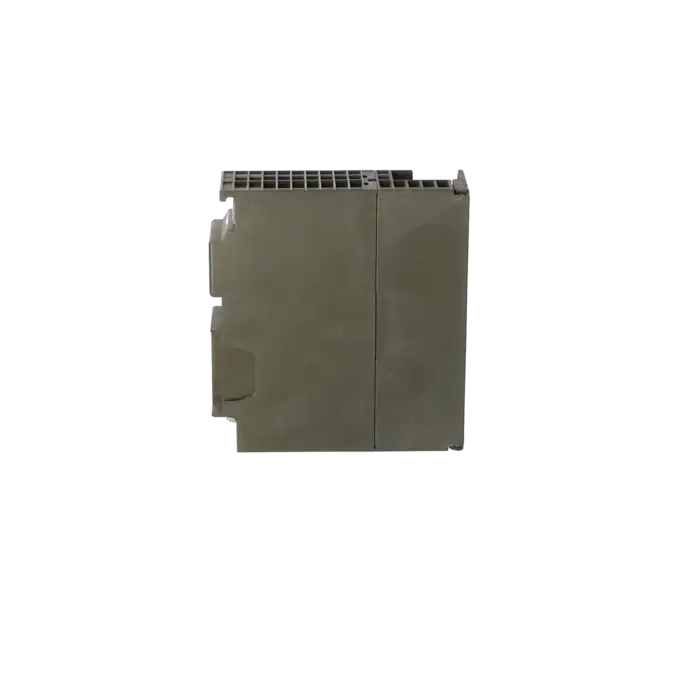

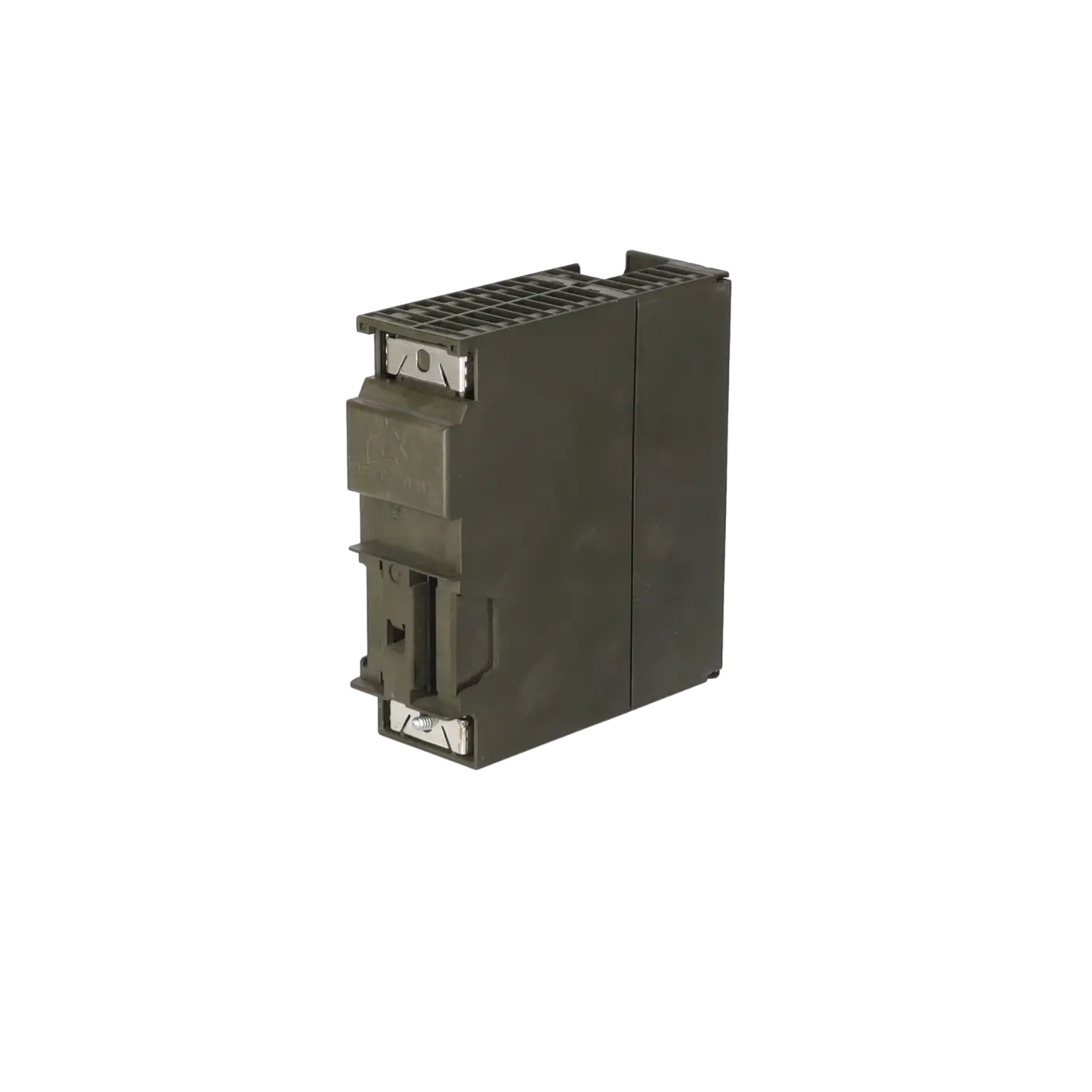

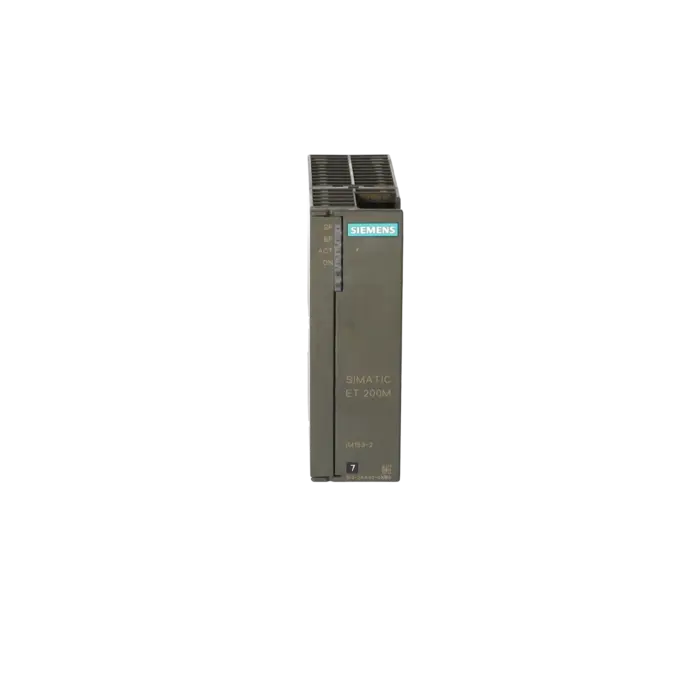

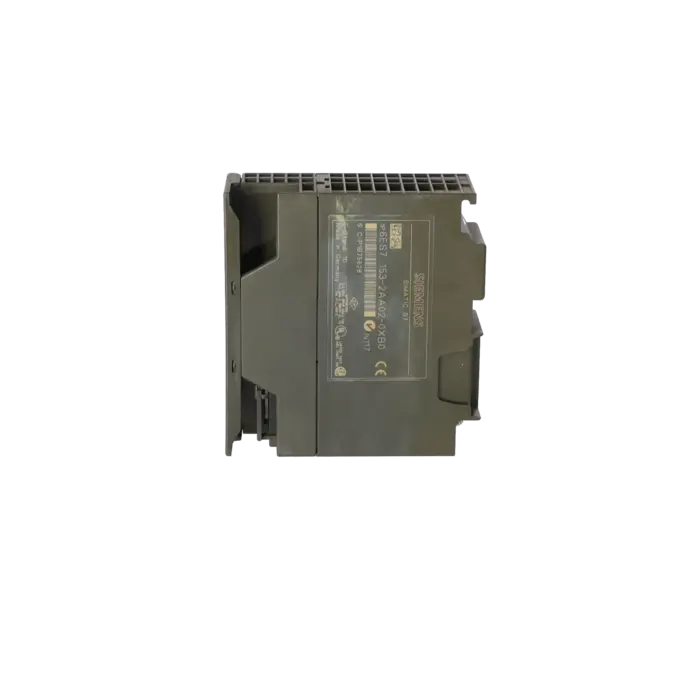

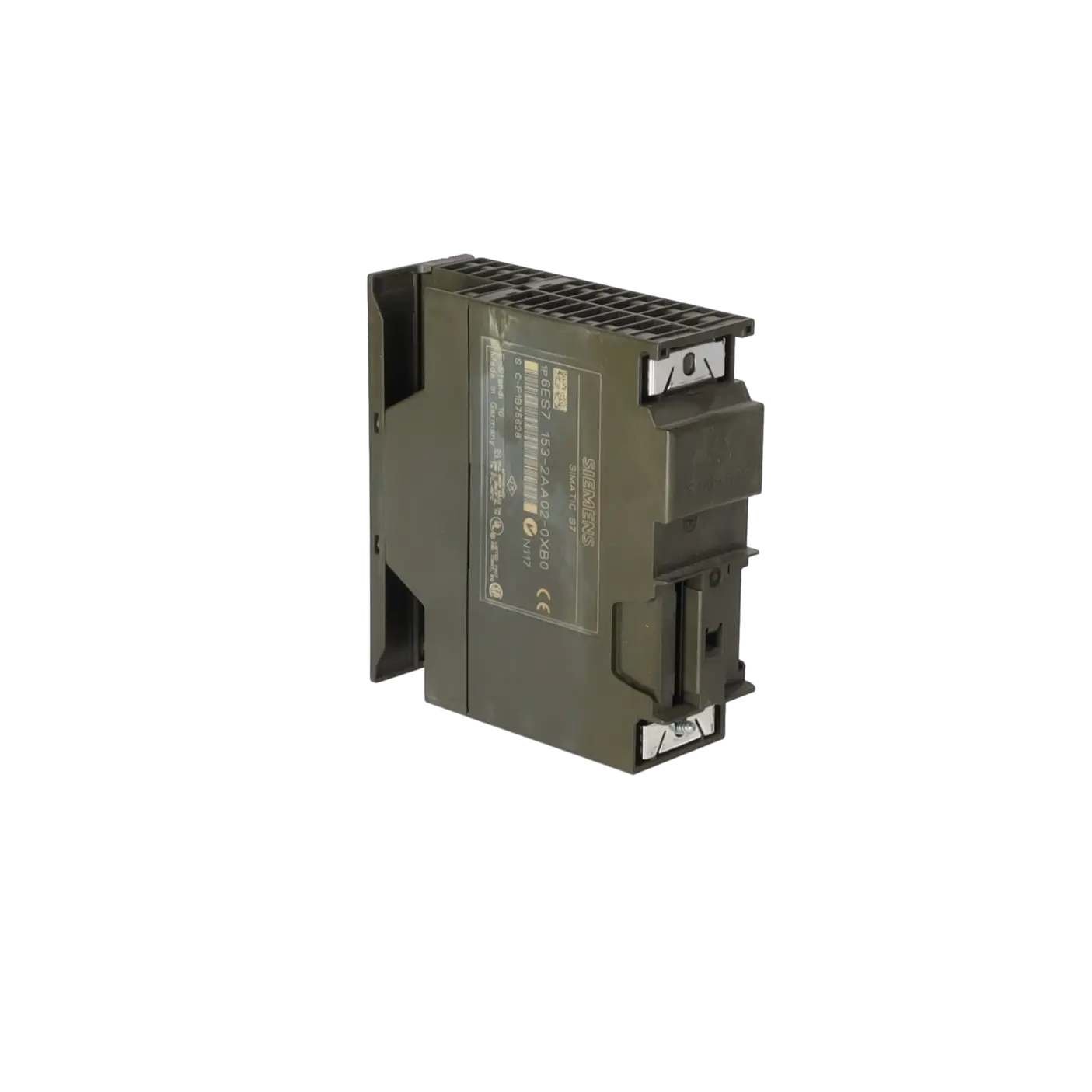

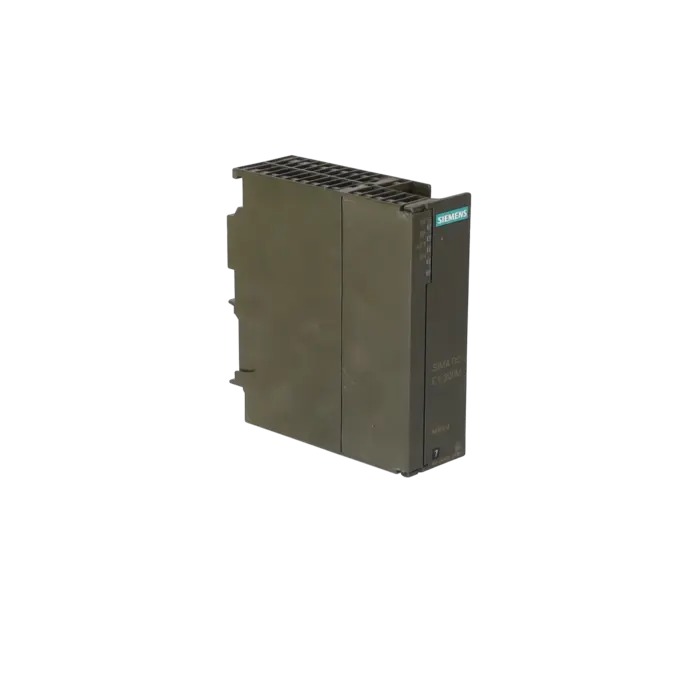

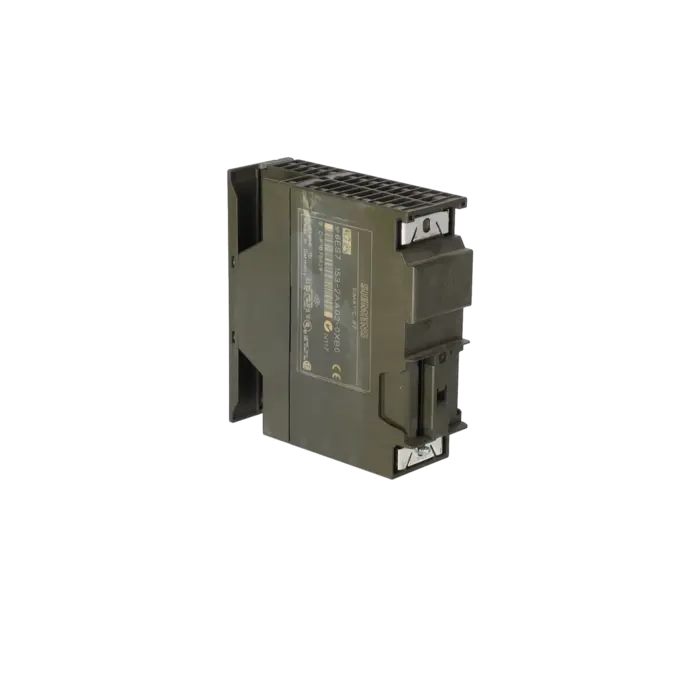

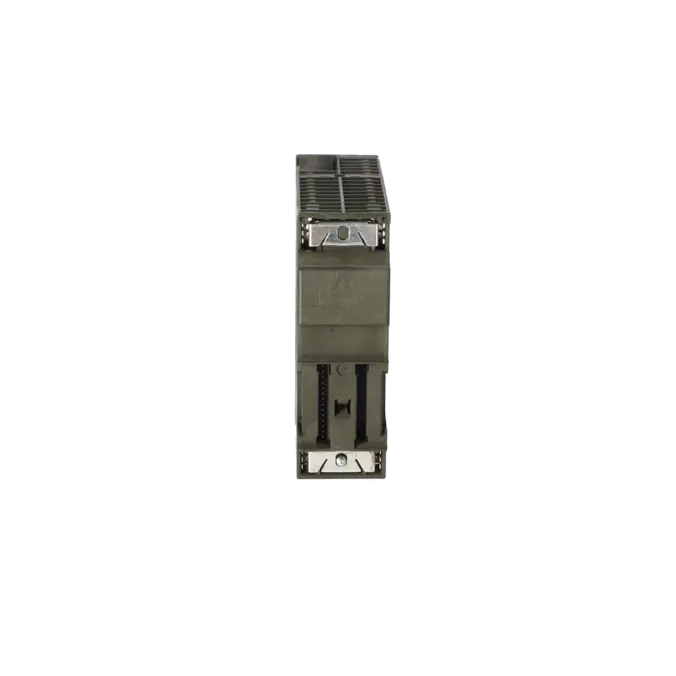

SIEMENS 6ES7153-2AA02-0XB0
- EICHLER-Art.Nr.: K0118226
- EAN: 4025515059189
Produktbeschreibung
SIMATIC DP, ANSCHALTUNG ET 200M FUER MAX. 8 S7-300 BAUGRUPPEN REDUNDANZFAEHIG, UHRZEITSTEMPELUNG
Leistungen für SIEMENS 6ES7153-2AA02-0XB0
SIEMENS |
6ES7153-2AA02-0XB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 0.292 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2004-06-01 | ||
| EAN | 4025515059189 | ||
| UPC | / | ||
| Statistische Warennummer | 85176200 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 4467 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 6ES7153-2AA02-0XB0 und wo wird es eingesetzt
6ES7153-2AA02-0XB0 ist eine SIEMENS SIMATIC DP Anschaltung IM 153-2 für das dezentrale Peripheriesystem ET 200M. Die Baugruppe verbindet ET-200M-Stationen mit einem PROFIBUS-DP-System und ist für den Einsatz mit maximal acht S7-300-Baugruppen vorgesehen. Durch Redundanzfähigkeit und Uhrzeitstempelung ist sie besonders relevant in Anlagen, in denen Prozesssignale zuverlässig erfasst, Diagnoseinformationen verwertbar bleiben und Stillstandszeiten begrenzt werden sollen. Typische Einsatzbereiche liegen in bestehenden SIMATIC-S7-300- und ET-200M-Strukturen der Fertigungsautomation, Verfahrenstechnik, Maschinensteuerung und Instandhaltung. Für Ersatzteilbeschaffung, Austausch oder Reparatur ist die exakte Artikelnummer entscheidend, da Projektierung, GSD-Datei, Erzeugnisstand und Anlagenaufbau zueinander passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe arbeitet mit 24 V DC Versorgungsspannung und unterstützt die PROFIBUS-DP-Kommunikation über RS 485 mit einer maximalen Übertragungsrate von 12 Mbit/s. Für die Praxis sind vor allem die PROFIBUS-Adresse, die Abschlusswiderstände, die Baudrate und die korrekte Projektierung wichtig, da bereits kleine Abweichungen zu Busfehlern oder ausbleibendem Datenaustausch führen können. Das Adressiervolumen beträgt 128 Byte Eingänge und 128 Byte Ausgänge, die Schnittstelle ist als 9-polige Sub-D-Buchse ausgeführt. Die Baugruppe unterstützt SYNC, FREEZE und direkten Datenaustausch als Sender. Mit Schutzart IP20, Abmessungen von 40 mm Breite, 125 mm Höhe und 117 mm Tiefe sowie einem Betrieb im Bereich von 0 °C bis 60 °C ist sie für den Schaltschrankbetrieb ausgelegt.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7153-2AA02-0XB0 ist der Produktstatus mit EOP: 2004-06-01 geführt. Damit gehört die Baugruppe zu den älteren SIMATIC-DP- und ET-200M-Komponenten, bei denen Obsoleszenz, Ersatzteilstrategie und technische Austauschbarkeit eine wichtige Rolle spielen. Für Betreiber bedeutet das: Die vorhandene Anlage kann weiterhin auf diese Baugruppe angewiesen sein, obwohl Neubeschaffung, Ersatzgerät, Reparaturfähigkeit und Verfügbarkeit stärker geplant werden müssen als bei aktuellen Serien. Ein Nachfolger oder Ersatztyp sollte nicht pauschal eingesetzt werden, sondern nur nach Abgleich von Projektierung, Baugruppenstand, Busmodul, Redundanzaufbau und Anlagenfreigabe. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei einer abgekündigten PROFIBUS-Anschaltung wie 6ES7153-2AA02-0XB0 sind Reparatur, Austauschgerät und Ersatzteilversorgung besonders relevant, wenn ein Stillstand kurzfristig überbrückt oder eine bestehende ET-200M-Station ohne sofortige Migration weiterbetrieben werden soll. Eine Reparatur kann sinnvoll sein, wenn das individuelle Fehlerbild elektronisch eingrenzbar ist und die Baugruppe nach der Instandsetzung wieder funktionsgeprüft werden kann. Austauschgeräte unterstützen die Wiederinbetriebnahme, wenn die defekte Baugruppe nicht zuerst repariert werden kann. Für Instandhaltung und Einkauf kann außerdem Life Cycle Management helfen, Bestände, kritische Baugruppen, Reparaturstrategie und Bevorratung systematisch zu bewerten. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch geprüfter Baugruppen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Herstellerkennung (VendorID) | 801Eh |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | nicht erforderlich |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| Eingangsstrom | |
| Stromaufnahme, max. | 550 mA; bei DC 24 V |
| Einschaltstrom, typ. | 2,5 A |
| I²t | 0,1 A²·s |
| Ausgangsspannung | |
| Nennwert (DC) | 5 V |
| Ausgangsstrom | |
| für Rückwandbus (DC 5 V), max. | 1 A |
| Verlustleistung | |
| Verlustleistung, typ. | 5 W |
| Adressbereich | |
| Adressiervolumen | |
| ● Eingänge | 128 byte |
| ● Ausgänge | 128 byte |
| Hardware-Ausbau | |
| Anzahl Baugruppen je DP-Slave-Anschaltung, max. | 8 |
| Zeitstempelung | |
| Genauigkeit | 10 ms; 10 ms / 3 ms |
| Anzahl Meldepuffer | 15 |
| Meldungen je Meldepuffer | 20 |
| Anzahl stempelbarer Digitaleingänge, max. | 128 |
| Uhrzeitformat | RFC 1119 Internet (ISP) |
| Zeitauflösung | 1 ms |
| Zeitintervall für Senden der Meldungspuffer, wenn eine Meldung vorliegt | 1 000 ms |
| Zeitstempel bei Signalwechsel | steigende / fallende Flanke als kommendes oder gehendes Signal |
| Schnittstellen | |
| Übertragungsverfahren | RS 485 |
| Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| 1. Schnittstelle | |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja |
| Schnittstellenphysik | |
| ● Ausgangsstrom der Schnittstelle, max. | 90 mA |
| ● Ausführung des Anschlusses | 9-polige Sub-D Buchse |
| PROFIBUS DP-Slave | |
| ● GSD-Datei | (für DPV1) SIEM801E.GSD; SI01801E.GSG (für IM 153-2AA0x); SI02801E.GSG (für IM 153-2BA0x) |
| ● automatische Baudratensuche | Ja |
| Protokolle | |
| Bus-Protokoll/Übertragungsprotokoll | PROFIBUS DP nach EN 50170 |
| PROFIBUS DP | |
| ● Teilnehmeradressen max. | 1 bis 125 zulässig |
| Dienste | |
| — SYNC-Fähigkeit | Ja |
| — FREEZE-Fähigkeit | Ja |
| — Direkter Datenaustausch (Querverkehr) | Ja; Sender |
| Isolation | |
| Isolation geprüft mit | Isolationsspannung 500 V |
| Schutzart und Schutzklasse | |
| Schutzart IP | IP20 |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 117 mm |
| Gewichte | |
| Gewicht, ca. | 360 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet oder blinkt bei 6ES7153-2AA02-0XB0 die BF-LED? | Zuerst sollte die PROFIBUS-Adresse an der IM 153-2 mit der Projektierung im Steuerungsprojekt abgeglichen werden. Anschließend sind Busstecker, Schirmung, Leitungslänge und Abschlusswiderstände zu kontrollieren. Danach sollte geprüft werden, ob die gewählte Baudrate zur Buslänge passt und ob der DP-Master die Station korrekt erreicht. |
| Warum zeigt 6ES7153-2AA02-0XB0 eine SF-LED oder Sammelfehlerdiagnose? | Zuerst sollte geprüft werden, ob die angeschlossenen ET-200M-Baugruppen zur Projektierung passen und korrekt parametriert sind. Anschließend sind Steckplätze, Rückwandbusverbindung und Diagnosemeldungen der CPU abzugleichen. Danach kann eingegrenzt werden, ob ein externer Fehler, eine unpassende Parametrierung oder ein interner Baugruppenfehler vorliegt. |
| Warum ist bei 6ES7153-2AA02-0XB0 keine ON-LED aktiv? | Zuerst sollte die 24-V-DC-Versorgung an der Baugruppe geprüft werden. Anschließend sind Klemmen, Versorgungsmodul, Verdrahtung und Massebezug zu kontrollieren. Falls weiterhin keine Betriebsanzeige vorhanden ist, sollte die Baugruppe in einer bekannten funktionsfähigen Umgebung gegengeprüft werden, um einen Hardwaredefekt einzugrenzen. |
| Warum findet kein Datenaustausch zwischen DP-Master und IM 153-2 statt? | Zuerst sollte geprüft werden, ob die konfigurierte Baugruppe exakt zur verbauten Artikelnummer und zum verwendeten Erzeugnisstand passt. Anschließend sind GSD-Datei, PROFIBUS-Adresse und Parametrierung abzugleichen. Danach sollte die Busdiagnose ausgewertet werden, um Adresskonflikte, Leitungsfehler oder eine fehlerhafte Einbindung im Projekt zu erkennen. |
| Warum gehen nach dem Austausch einer IM 153-2 alle LEDs in einen Fehlerzustand? | Zuerst sollte geprüft werden, ob die neue und die vorhandene IM 153-2 im redundanten Aufbau zueinander passen. Anschließend ist der Erzeugnisstand der Baugruppen zu vergleichen. Danach sollte kontrolliert werden, ob beide Module mit der vorgesehenen Projektierung und dem verwendeten Busmodul kompatibel betrieben werden können. |
| Warum kommt es beim Abziehen des PROFIBUS-Steckers zu Busstörungen? | Zuerst sollte geprüft werden, ob das Bussegment an beiden Enden korrekt abgeschlossen ist. Anschließend ist zu kontrollieren, ob ein eingeschalteter Abschlusswiderstand weiterhin mit Spannung versorgt wird. Danach sollte abgeglichen werden, ob der betroffene Teilnehmer am Segmentende sitzt und ob ein aktiver Busabschluss erforderlich ist. |
Kann 6ES7153-2AA02-0XB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden ET-200M-Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Fehlerursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Anschließend wird die Funktion im hauseigenen Testzentrum geprüft.
Was tun, wenn 6ES7153-2AA02-0XB0 kurzfristig ausfällt?
Bei einem kurzfristigen Ausfall sollte zuerst geklärt werden, ob ein Austauschgerät, eine Reparatur oder eine Ersatzteilbeschaffung die schnellste Wiederinbetriebnahme unterstützt. Technisch sind Artikelnummer, Projektierung, PROFIBUS-Adresse, GSD-Datei und Anlagenaufbau abzugleichen. Für die Beschaffung sollten Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Parallel kann die defekte Baugruppe zur Fehleranalyse und Reparaturprüfung vorbereitet werden.
Gibt es einen Nachfolger für 6ES7153-2AA02-0XB0?
Ein Nachfolger sollte bei dieser Baugruppe nicht pauschal eingesetzt werden. Entscheidend ist, ob der Ersatztyp zur vorhandenen ET-200M-Station, zum Busmodul, zur Projektierung, zum Erzeugnisstand und zum Redundanzaufbau passt. Bei älteren SIMATIC-DP-Anlagen kann eine scheinbar ähnliche IM-153-2-Variante technisch abweichen. Deshalb ist vor einem Austausch eine Kompatibilitätsprüfung erforderlich. Wenn kein eindeutig freigegebener Ersatztyp vorliegt, sind Reparatur, Austauschgerät oder Bevorratung oft die risikoärmeren Optionen.
Welche GSD-Datei ist bei 6ES7153-2AA02-0XB0 wichtig?
Für die Einbindung in PROFIBUS-DP-Projekte ist die passende GSD-Datei zur IM-153-2-Variante entscheidend. Wird eine falsche oder nicht passende GSD-Datei verwendet, kann die Station falsch parametriert werden oder der Datenaustausch mit dem DP-Master ausbleiben. Bei Störungen sollte deshalb die projektierte Baugruppe mit der tatsächlich verbauten Artikelnummer abgeglichen werden. Zusätzlich sind PROFIBUS-Adresse, Baudrate, Busabschluss und Diagnosemeldungen der Steuerung zu prüfen.
Worauf ist beim Austausch von 6ES7153-2AA02-0XB0 zu achten?
Beim Austausch ist zuerst die exakte Artikelnummer mit der vorhandenen Baugruppe und der Projektierung abzugleichen. Danach sollten DP-Adresse, Busanschluss, Versorgungsspannung und Steckplatzsituation geprüft werden. In redundanten ET-200M-Aufbauten ist zusätzlich der Zustand des zweiten IM-Moduls wichtig, damit keine unerwarteten Umschalt- oder Kommunikationsprobleme entstehen. Nach dem Einbau sollte die Station über die Diagnose geprüft werden. Eine funktionsgeprüfte Austauschbaugruppe reduziert das Risiko, dass ein Fehler erst bei der Wiederinbetriebnahme sichtbar wird.
Warum ist der Produktstatus EOP bei 6ES7153-2AA02-0XB0 für den Einkauf wichtig?
Der Status EOP weist darauf hin, dass die Baugruppe nicht mehr wie ein aktuelles Serienprodukt betrachtet werden sollte. Für den Einkauf bedeutet das ein erhöhtes Risiko bei Wiederbeschaffung, Preisentwicklung, Lieferzeit und Ersatzteilstrategie. Konkrete Konditionen sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für Betreiber kritischer Anlagen kann eine Bevorratung oder ein strukturiertes Life Cycle Management sinnvoll sein, damit Ausfälle nicht erst im Störfall zu Beschaffungsdruck führen.
Ist Reparatur oder Austausch bei 6ES7153-2AA02-0XB0 sinnvoller?
Die Entscheidung hängt vom Fehlerbild, der Stillstandssituation und der benötigten Wiederinbetriebnahmezeit ab. Ein Austauschgerät ist sinnvoll, wenn die Anlage schnell wieder laufen muss. Eine Reparatur kann wirtschaftlich interessant sein, wenn die Baugruppe weiterhin zur bestehenden Projektierung passt und der Defekt instandsetzbar ist. Bei EICHLER umfasst der Reparaturprozess Fehleranalyse, Instandsetzung bis auf Bauteilebene, Kostenvoranschlag und Funktionsprüfung im Testzentrum. Garantie und Gewährleistung unterstützen die Planungssicherheit bei beiden Wegen.
Wie lässt sich das Obsoleszenzrisiko bei 6ES7153-2AA02-0XB0 reduzieren?
Das Obsoleszenzrisiko lässt sich durch eine Kombination aus Bestandsprüfung, Reparaturstrategie, Austauschmöglichkeit und gezielter Bevorratung reduzieren. Besonders bei älteren ET-200M-Stationen sollte geklärt werden, welche Baugruppen kritisch für den Anlagenbetrieb sind und welche Ersatzteile kurzfristig benötigt werden könnten. Life Cycle Management hilft, diese Risiken strukturiert zu bewerten und die Versorgung bis zu einer geplanten Modernisierung abzusichern. Dadurch wird eine ungeplante Migration unter Stillstandsdruck weniger wahrscheinlich.
