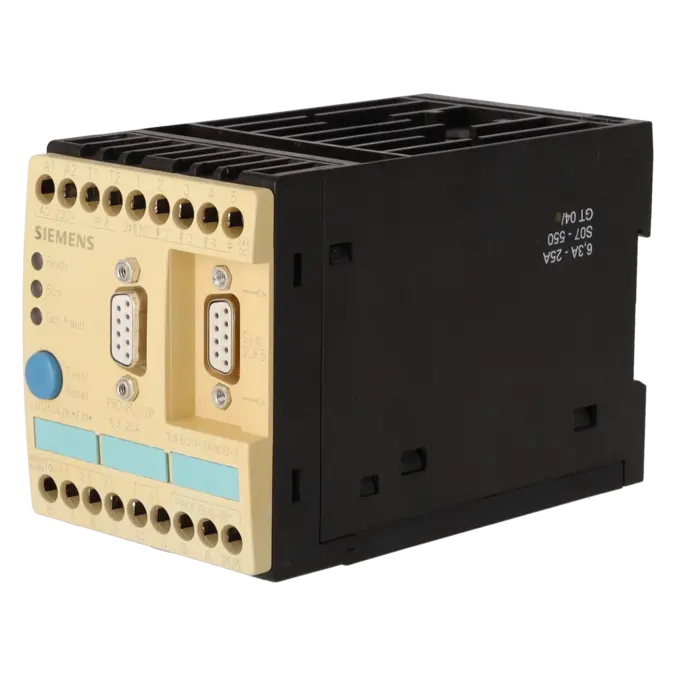

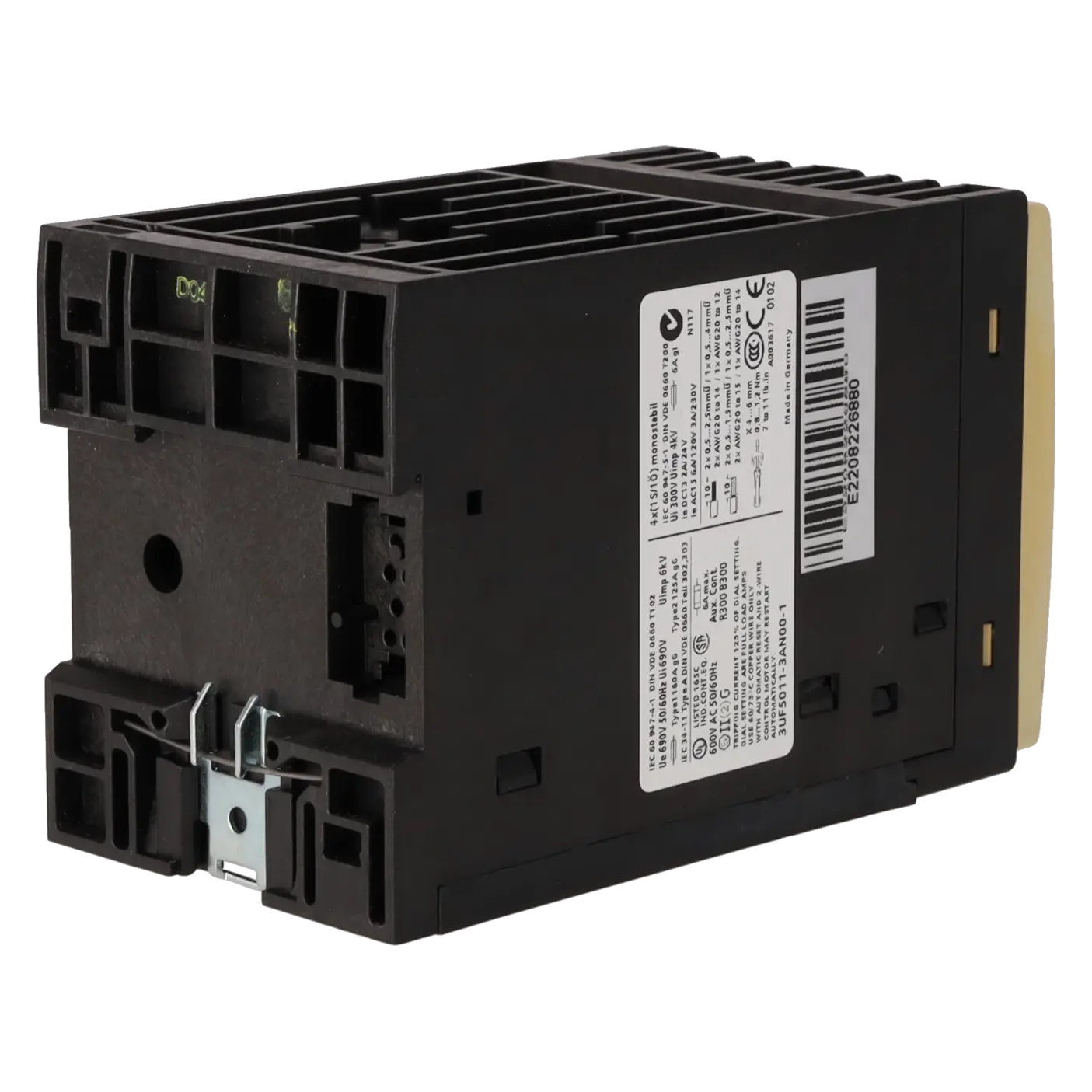

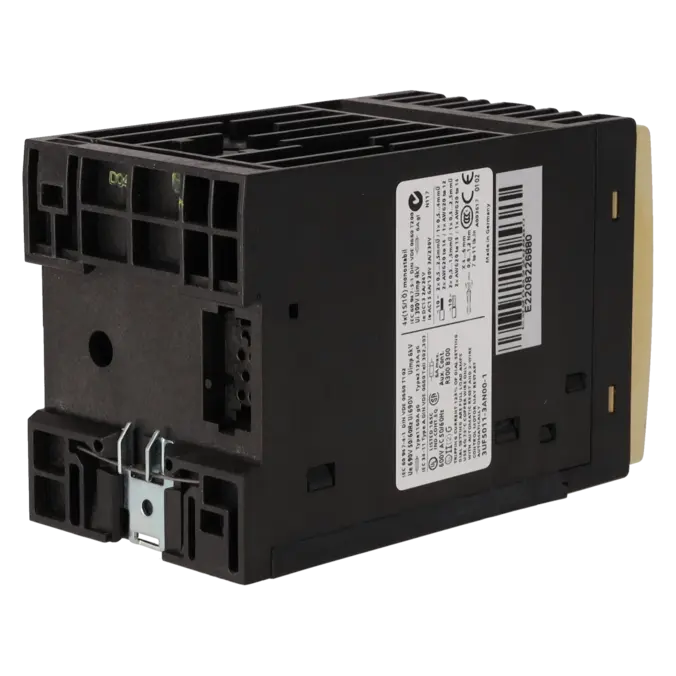

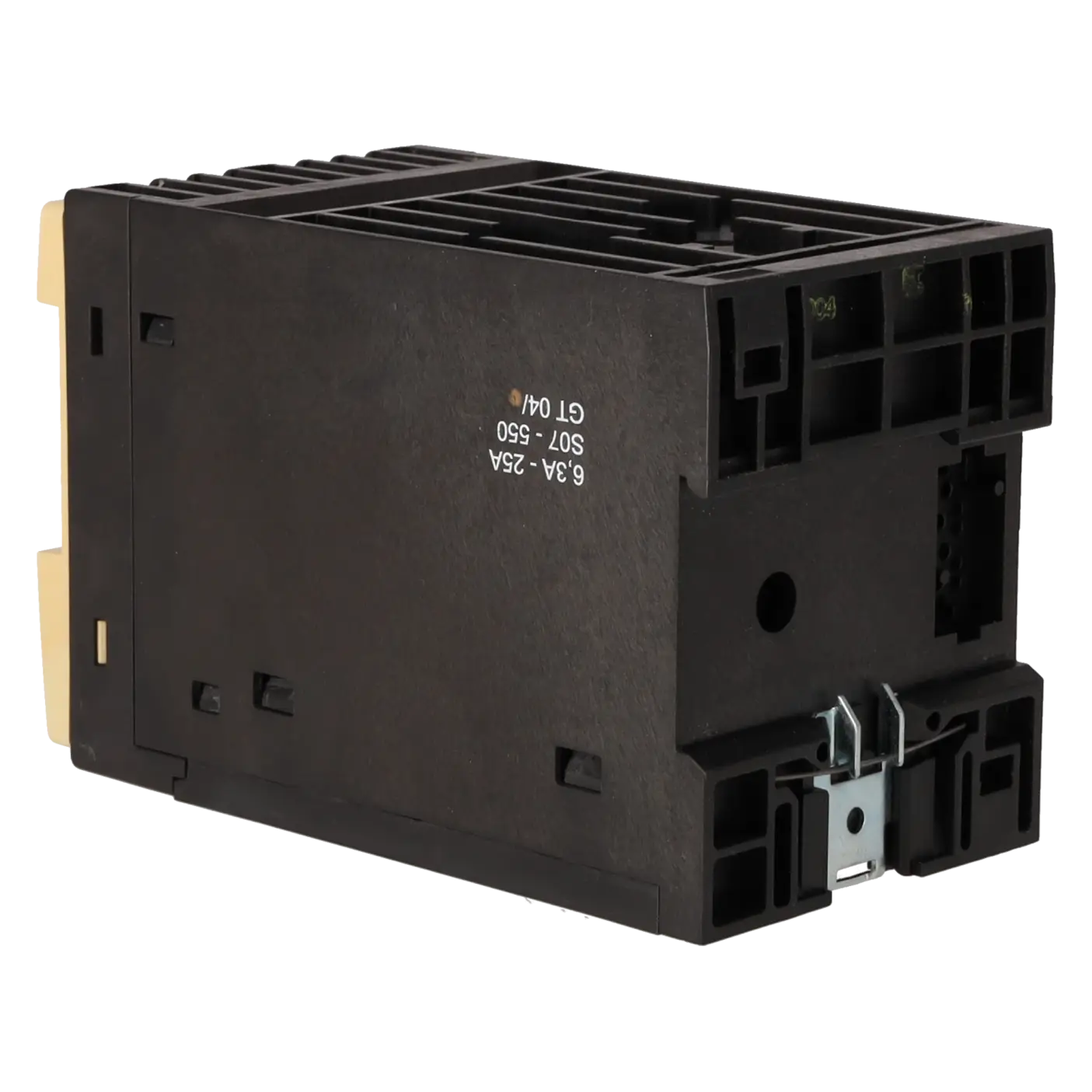

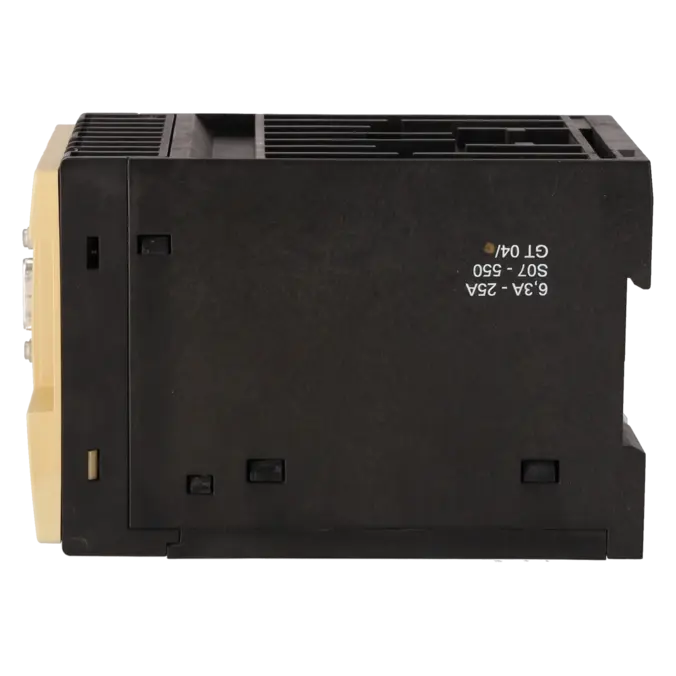

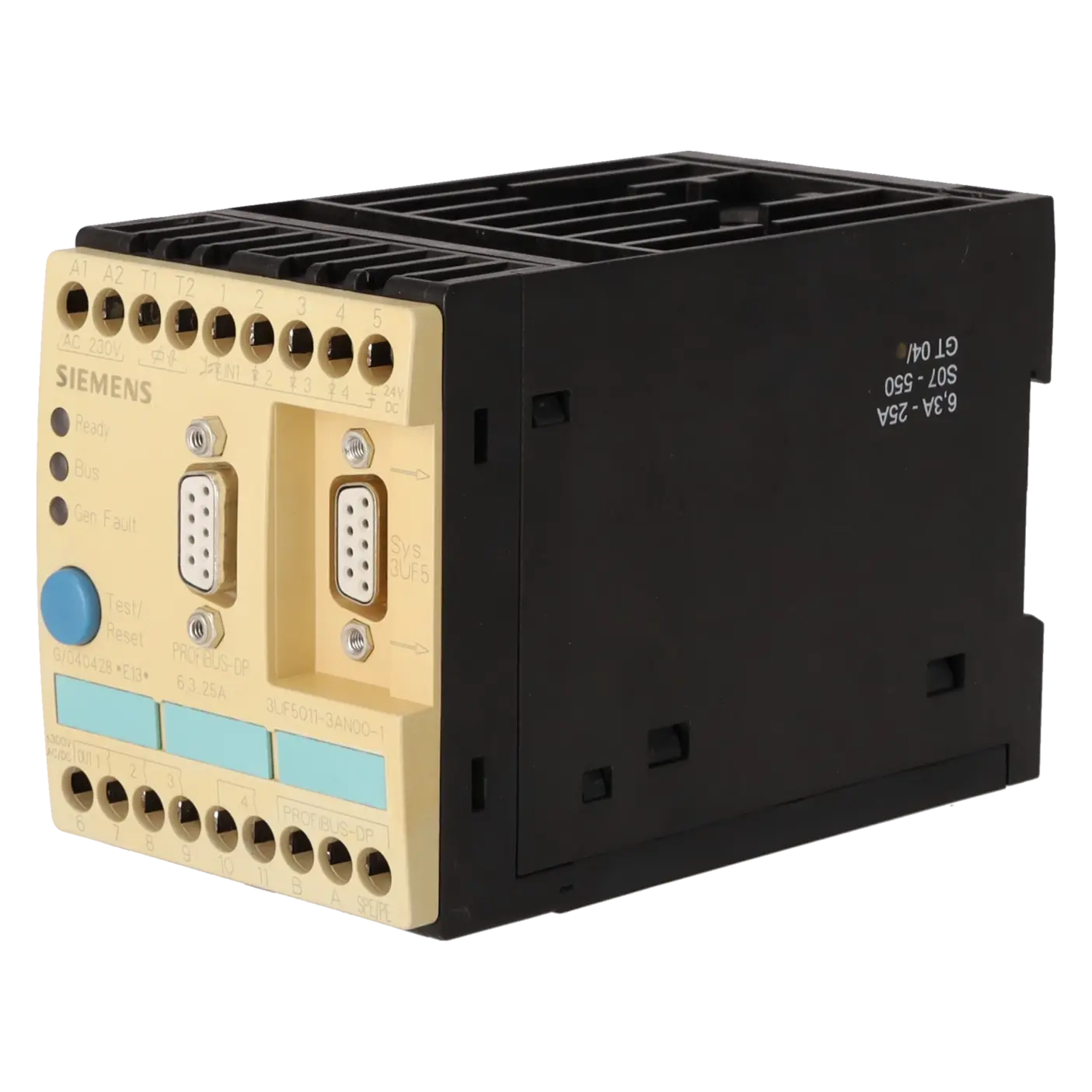

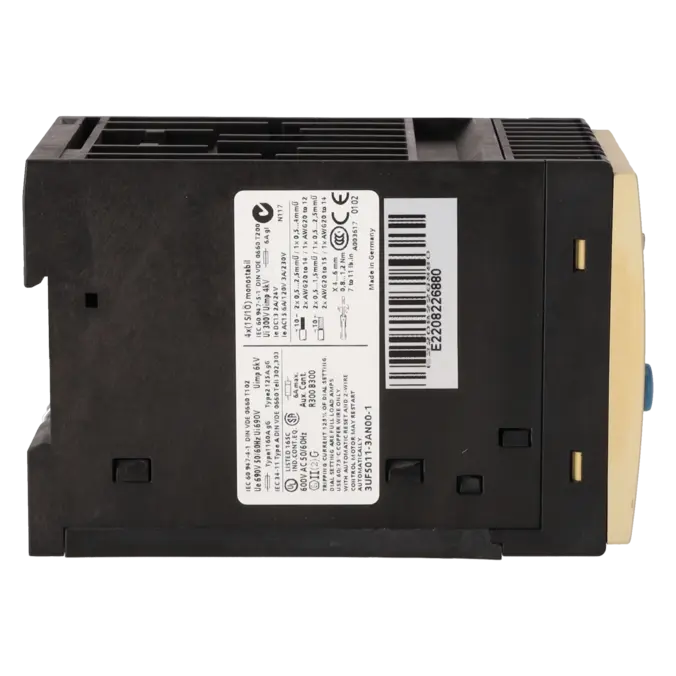

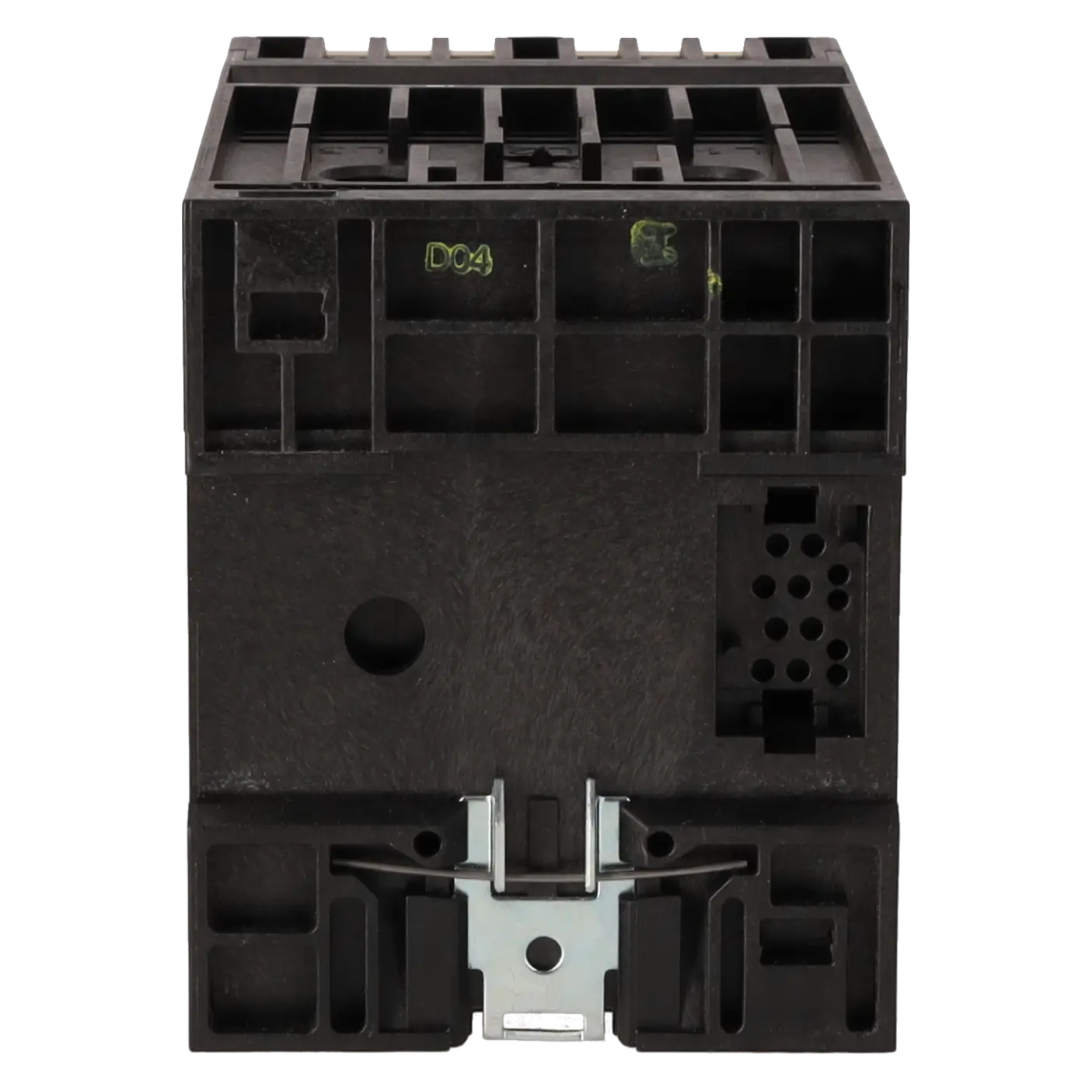

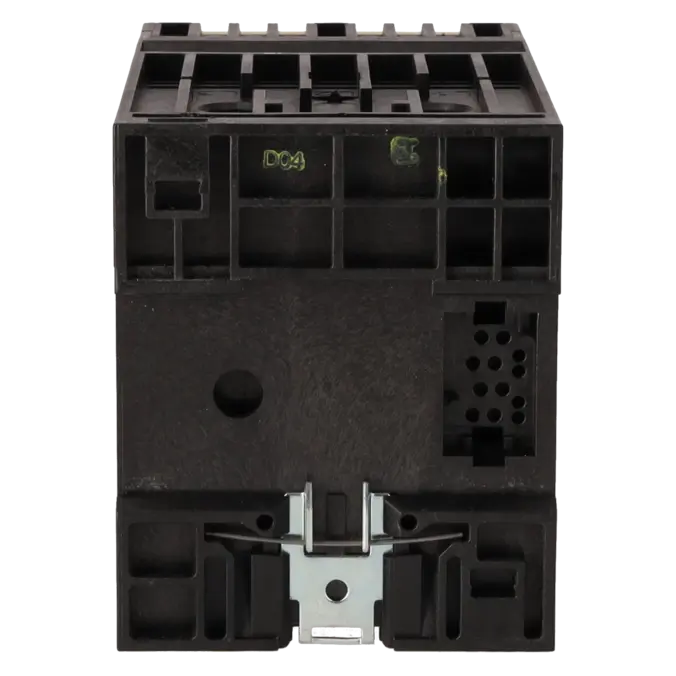

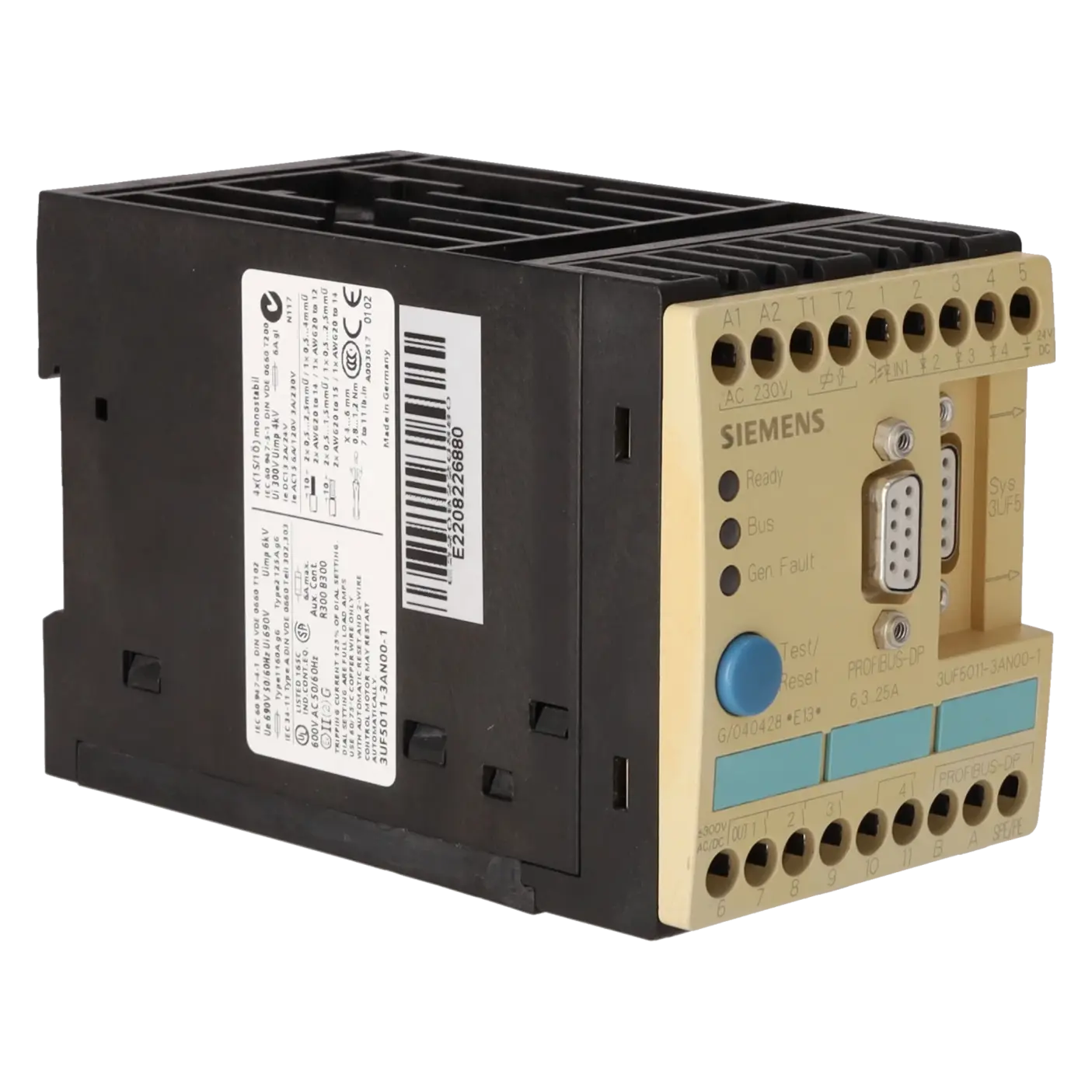

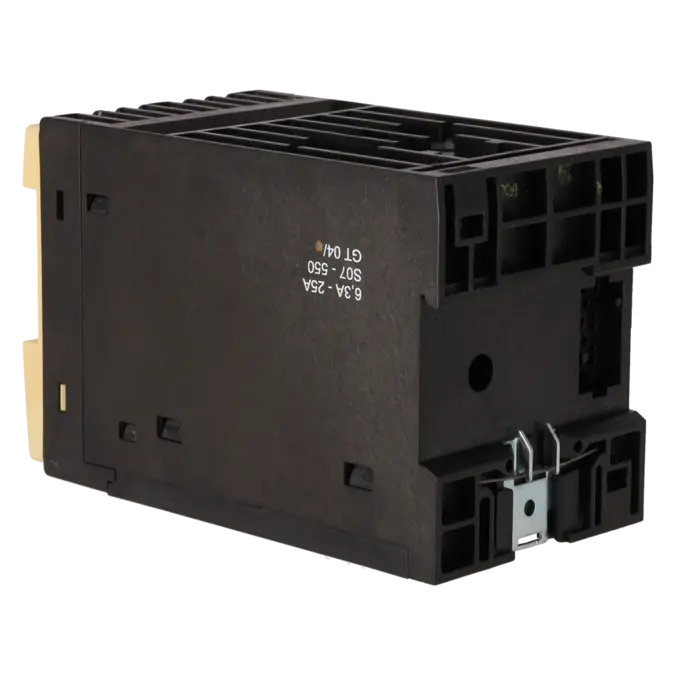

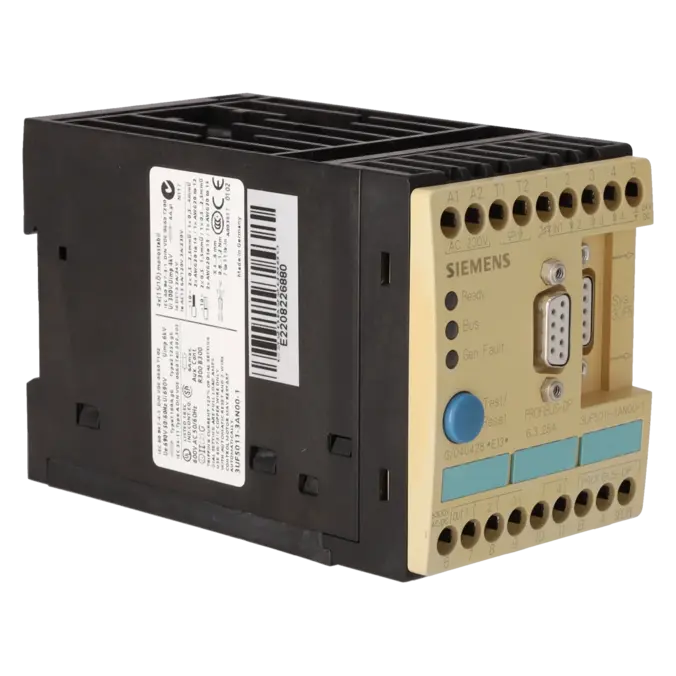

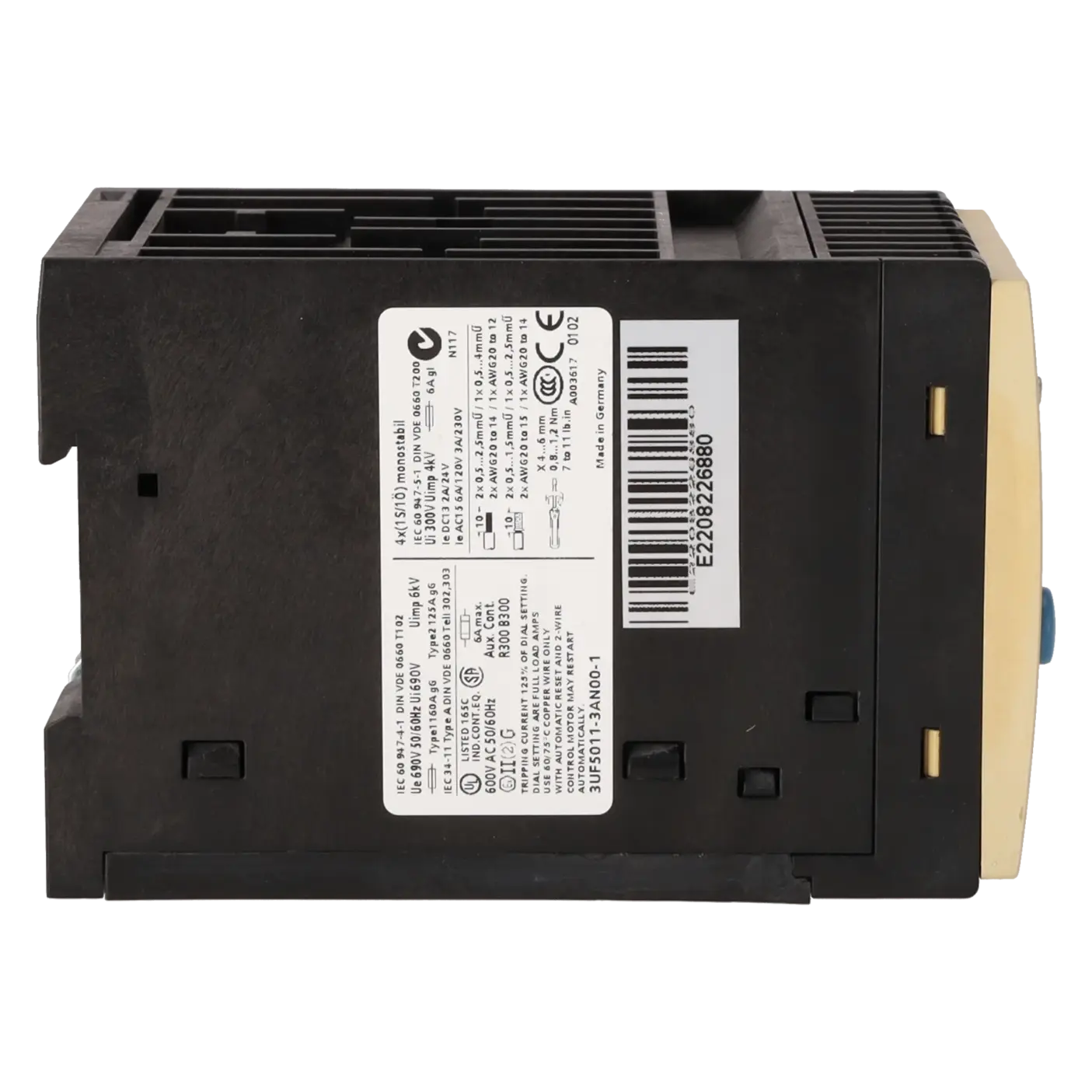

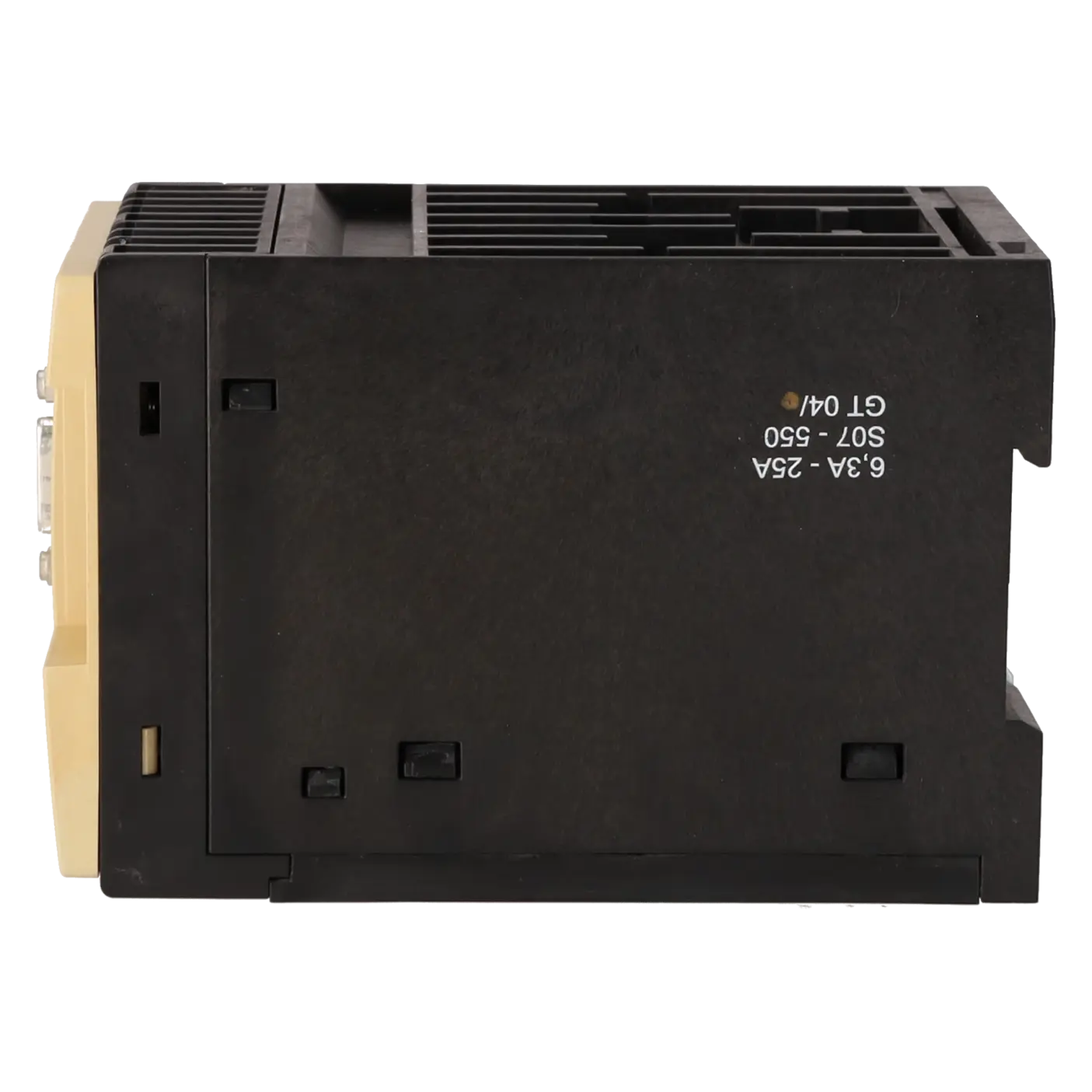

SIEMENS 3UF5011-3AN00-1
- EICHLER-Art.Nr.: K0102969
- EAN: 4011209254626
Produktbeschreibung

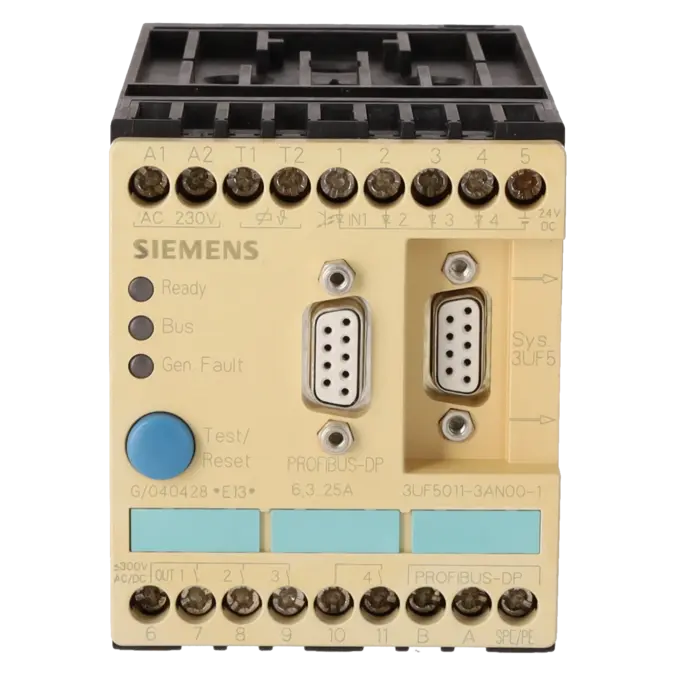

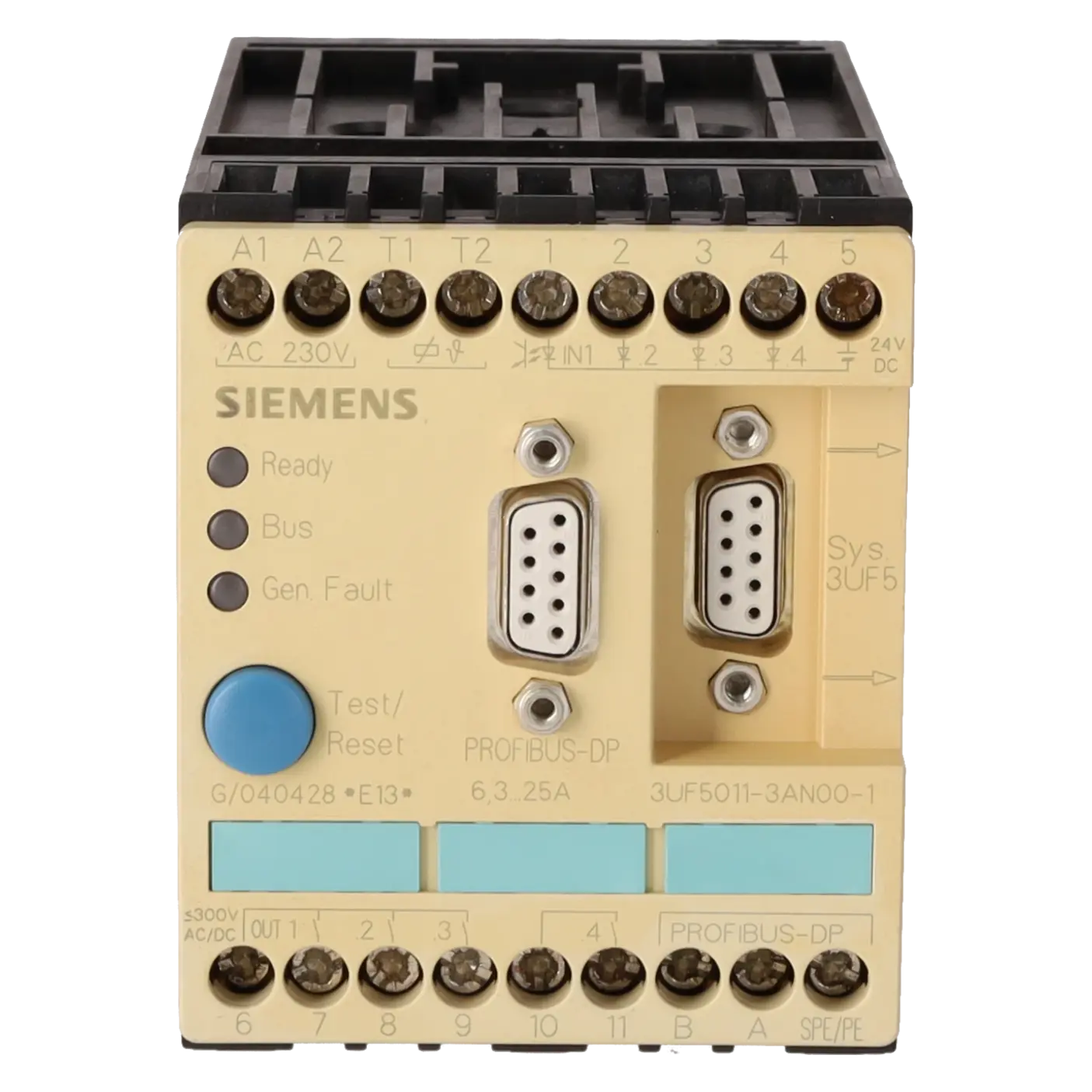

Grundgerät SIMOCODE DP PROFIBUS DP-Schnittstelle 1,5 MBaud, RS-485 4E/4A frei parametrierbar US: 230 V AC, 50/60 Hz 6,3...25 A, Baubreite 70 mm Eingang für Thermistoranschluss monostabile Ausgänge
Leistungen für SIEMENS 3UF5011-3AN00-1
SIEMENS |
3UF5011-3AN00-1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 0.82 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2010-10-01 | ||
| EAN | 4011209254626 | ||
| UPC | / | ||
| Statistische Warennummer | 85364900 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 5836 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 3UF5011-3AN00-1 und wo wird es eingesetzt
3UF5011-3AN00-1 ist ein SIEMENS SIMOCODE DP Grundgerät der Baureihe 3UF5 für den Motorschutz, die Motorsteuerung und die Diagnose von Verbraucherabzweigen in industriellen Anlagen. Die Baugruppe verbindet Schutzfunktionen für Motoren mit einer PROFIBUS-DP-Schnittstelle und wird typischerweise in Schaltanlagen, Motor Control Centern, Fördertechnik, Pumpen, Lüftern und prozessnahen Maschinenbereichen eingesetzt. Für Instandhaltung und Einkauf ist die Artikelnummer besonders relevant, wenn bestehende Anlagen mit SIMOCODE-DP-Struktur weiterbetrieben, defekte Grundgeräte ersetzt oder ältere PROFIBUS-DP-Abzweige instand gehalten werden sollen. Entscheidend ist dabei die eindeutige Zuordnung zur vorhandenen Projektierung, Verdrahtung und Parametrierung.
Wichtige technische Daten und was diese in der Praxis bedeuten
Das Grundgerät 3UF5011-3AN00-1 arbeitet mit einer PROFIBUS-DP-Schnittstelle über RS485 und einer Übertragungsrate von 1,5 MBaud. Die Baugruppe besitzt 4 Eingänge und 4 Ausgänge, die frei parametrierbar sind und für Steuer-, Rückmelde- und Schutzfunktionen im Motorabzweig genutzt werden. Die Versorgung erfolgt mit 230 V AC bei 50/60 Hz, der Strombereich liegt bei 6,3 bis 25 A. Die Baubreite von 70 mm ist für den mechanischen Austausch im Schaltschrank relevant. Der Eingang für den Thermistoranschluss unterstützt den temperaturbezogenen Motorschutz, während die monostabilen Ausgänge bei Austausch und Funktionsprüfung besonders beachtet werden müssen, damit das Schaltverhalten zur vorhandenen Anlage passt.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 3UF5011-3AN00-1 ist ein EOP-Datum 01.10.2010 hinterlegt. Der Hersteller-Life-Cycle weist die Baugruppe als abgekündigtes Produkt mit beendetem Produktlebenszyklus aus; das Ende des Produktlebenszyklus ist seit 01.12.2021 wirksam. Damit steht bei Betreibern weniger die Neuplanung, sondern vor allem die Absicherung bestehender Anlagen im Vordergrund. Als Nachfolgefamilie ist SIMOCODE PRO 3UF7 zu berücksichtigen, jedoch sollte ein direkter Austausch nicht ohne Prüfung von Strombereich, Versorgung, PROFIBUS-Struktur, Parametrierung, Einbausituation und Steuerungsprojekt geplant werden. Bei obsoleten Baugruppen sind Reparatur, Austauschgerät, Bevorratung und eine strukturierte Ersatzteilstrategie besonders wichtig, um ungeplante Stillstände zu reduzieren.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 3UF5011-3AN00-1 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann wirtschaftlich sinnvoll sein, wenn die bestehende PROFIBUS-DP-Anlage weiterbetrieben werden soll und eine Migration auf SIMOCODE PRO 3UF7 nicht kurzfristig geplant ist. Austauschgeräte können helfen, Stillstandszeiten zu verkürzen, wenn ein defektes Grundgerät schnell ersetzt werden muss. Life Cycle Management unterstützt Instandhaltung, Einkauf und technische Leitung dabei, Bestände, Obsoleszenzrisiken und Bevorratung für kritische Motorabzweige planbarer zu machen. Bei wiederkehrenden PROFIBUS- oder Parametrierproblemen kann technischer Vor-Ort-Service bei Störungssuche, Projektabgleich und Wiederinbetriebnahme unterstützen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
| Attribut | Wert |
|---|---|
| Allgemeine technische Daten | |
| Produktbestandteil | |
| ● Eingang für Thermistoranschluss | Ja |
| Schutzart IP | IP20 |
| Referenzkennzeichen gemäß IEC 81346-2:2009 | F |
| Eingänge/ Ausgänge | |
| Anzahl der Eingänge | 4 |
| Anzahl der Ausgänge | 4 |
| Schaltverhalten | monostabil |
| Einbau/ Befestigung/ Abmessungen | |
| Befestigungsart | Schraub- und Schnappbefestigung |
| Höhe | 85 mm |
| Breite | 70 mm |
| Tiefe | 132,5 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur | |
| ● während Betrieb | -25 ... +60 °C |
| Hauptstromkreis | |
| Polzahl für Hauptstromkreis | 3 |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers | 6,3 ... 25 A |
| Betriebsspannung | |
| ● Bemessungswert | 110 ... 690 V |
| Betriebsfrequenz Bemessungswert | 50 ... 60 Hz |
| Steuerstromkreis/ Ansteuerung | |
| Spannungsart | AC |
| Steuerspeisespannung bei AC | |
| ● bei 50 Hz Bemessungswert | 230 ... 230 V |
| ● bei 60 Hz Bemessungswert | 230 ... 230 V |
| Versorgungsspannungsfrequenz für Hilfs- und Steuerstromkreis Bemessungswert | 50 ... 60 Hz |
| Hilfsstromkreis | |
| Anzahl der Schließer für Hilfskontakte | 4 |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet bei 3UF5011-3AN00-1 die LED Gen. Fault? | Zuerst sollte geprüft werden, welche Sammelstörung im Steuerungssystem oder in der SIMOCODE-Diagnose ansteht. Anschließend sind Motorstrom, Überlastzustand, Thermistoranschluss und externe Fehlersignale zu kontrollieren. Danach sollte abgeglichen werden, ob die parametrierte Reaktion zu den tatsächlich verdrahteten Schützen und Rückmeldungen passt. Falls die Störung weiterhin anliegt, ist die Baugruppe elektrisch zu prüfen und ein Defekt des Grundgeräts einzugrenzen. |
| Warum ist bei 3UF5011-3AN00-1 die Bus-LED aus oder die PROFIBUS-Kommunikation gestört? | Zuerst sollte die PROFIBUS-DP-Adresse mit der Projektierung abgeglichen werden. Anschließend sind Busstecker, Schirmung, Abschlusswiderstände und RS485-Leitungsführung zu kontrollieren. Danach sollte geprüft werden, ob das Grundgerät im Steuerungsprojekt korrekt eingebunden ist und ob die SPS-Diagnose einen fehlenden oder nicht erreichbaren DP-Teilnehmer meldet. Falls der Fehler sporadisch auftritt, sollten Steckverbinder, EMV-Einflüsse und die Spannungsversorgung am Gerät genauer eingegrenzt werden. |
| Warum schalten die Ausgänge von 3UF5011-3AN00-1 nicht? | Zuerst sollte geprüft werden, ob die Ausgangsfunktionen in der Parametrierung freigegeben und dem richtigen Steuer- oder Schutzbaustein zugeordnet sind. Anschließend sind Schützspulen, Ausgangsklemmen, Verriegelungen und Rückmeldekontakte zu kontrollieren. Danach sollte der Betriebszustand des Motorabzweigs mit den erwarteten Steuerbefehlen abgeglichen werden. Falls der Ausgang weiterhin nicht schaltet, kann eine Schutzabschaltung, eine fehlende Bedienfreigabe oder ein Defekt des Ausgangskreises vorliegen. |
| Warum löst 3UF5011-3AN00-1 wegen Überlast, Phasenausfall oder Stromunsymmetrie aus? | Zuerst sollte geprüft werden, ob der eingestellte Strombereich und die Parametrierung zum angeschlossenen Motor passen. Anschließend sind Lastzustand, Hauptstromkreis, Phasenfolge, Anschlussklemmen und Schütze zu kontrollieren. Danach sollte der Motor mechanisch auf Blockade, schwergängige Last oder wiederkehrende Überlastsituationen eingegrenzt werden. Falls die Auslösung ohne erkennbare Lastursache erfolgt, sollte die Stromerfassung der Baugruppe geprüft werden. |
| Warum meldet 3UF5011-3AN00-1 einen Thermistorfehler oder eine Temperaturabschaltung? | Zuerst sollte der Thermistorfühlerkreis an den vorgesehenen Klemmen auf Unterbrechung, Kurzschluss und korrekten Anschluss geprüft werden. Anschließend ist zu kontrollieren, ob der parametrierte Fühlertyp zur Motorverdrahtung passt. Danach sollte der tatsächliche thermische Zustand des Motors bewertet werden, damit eine echte Übertemperatur von einem Verdrahtungs- oder Parametrierfehler getrennt werden kann. Falls die Meldung nach Abkühlung und Reset bestehen bleibt, ist der Fühlerkreis oder das Grundgerät weiter einzugrenzen. |
| Warum lässt sich eine Störung bei 3UF5011-3AN00-1 nicht zurücksetzen? | Zuerst sollte geprüft werden, ob die auslösende Fehlerursache tatsächlich beseitigt ist. Anschließend sind Handreset, Fernreset über PROFIBUS und ein möglicher Reset über Eingang mit der Parametrierung abzugleichen. Danach sollte kontrolliert werden, ob Sperrzeiten, Thermistorbedingungen oder externe Fehlereingänge einen erneuten Betriebszustand verhindern. Falls kein Reset möglich ist, sollte die Baugruppe im ausgebauten Zustand geprüft werden. |
| Warum passt ein Ersatzgerät 3UF5011-3AN00-1 nach dem Einbau nicht zur Anlage? | Zuerst sollte die vollständige Artikelnummer mit der ausgebauten Baugruppe verglichen werden, da Versorgungsspannung, Strombereich und Ausgangsverhalten anwendungskritisch sind. Anschließend sind PROFIBUS-Adresse, Parametrierdatei, GSD-Einbindung und Telegrammstruktur zu prüfen. Danach sollte die Verdrahtung der Ein- und Ausgänge mit dem Schaltplan abgeglichen werden. Falls die Anlage weiterhin nicht korrekt startet, ist ein Projektierungs- oder Parametrierunterschied wahrscheinlich. |
Kann 3UF5011-3AN00-1 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn das SIMOCODE-DP-Grundgerät elektronisch instandsetzbar ist und die bestehende Anlage weiter mit der vorhandenen PROFIBUS-DP-Struktur betrieben werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Fehlerursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung folgt eine Funktionsprüfung im hauseigenen Testzentrum, damit Reparatur, Wiederinbetriebnahme und Ersatzteilstrategie besser planbar werden.
Was tun, wenn 3UF5011-3AN00-1 kurzfristig ersetzt werden muss?
Bei kurzfristigem Ersatzbedarf sollte zuerst die exakte Artikelnummer 3UF5011-3AN00-1 mit dem verbauten Gerät abgeglichen werden. Besonders wichtig sind 230 V AC Versorgung, 6,3 bis 25 A Strombereich, Thermistoranschluss, monostabile Ausgänge und die vorhandene PROFIBUS-DP-Projektierung. Danach sollten Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Wenn Stillstand droht, kann ein Austauschgerät die schnellere Lösung sein, während die defekte Baugruppe parallel zur Reparatur bewertet wird.
Gibt es einen Nachfolger für 3UF5011-3AN00-1?
Als Nachfolgefamilie kommt SIMOCODE PRO 3UF7 in Betracht. Ein ungeprüfter 1:1-Tausch ist jedoch nicht ratsam, weil ältere SIMOCODE-DP-3UF5-Anlagen von der bestehenden Verdrahtung, Parametrierung, PROFIBUS-Struktur und Steuerungsintegration abhängen. Vor einer Migration sollten Strombereich, Ein- und Ausgänge, Telegrammdaten, Softwarestand und Funktionsumfang verglichen werden. Für Betreiber kann es wirtschaftlich sinnvoll sein, zunächst Reparatur, Austausch oder Bevorratung zu prüfen, wenn eine vollständige Umrüstung erst zu einem späteren Zeitpunkt geplant ist.
Woran erkennt man einen Defekt an 3UF5011-3AN00-1?
Ein Defekt kann sich durch Gen. Fault, fehlende Busbereitschaft, nicht schaltende Ausgänge, sporadische PROFIBUS-Ausfälle, nicht quittierbare Störungen oder unplausible Motorabschaltungen zeigen. Vor einem Ausbau sollten jedoch Verdrahtung, Spannungsversorgung, PROFIBUS-Stecker, Abschlusswiderstände, Parametrierung und angeschlossene Motor- oder Thermistorkreise geprüft werden. Erst wenn diese Ursachen ausgeschlossen sind, wird ein interner Baugruppenfehler wahrscheinlicher. Eine strukturierte Fehleranalyse hilft, unnötige Ersatzteilwechsel zu vermeiden und die richtige Entscheidung zwischen Reparatur, Austausch und Migration zu treffen.
Ist 3UF5011-3AN00-1 mit bestehenden PROFIBUS-DP-Anlagen kompatibel?
Die Kompatibilität hängt von der vorhandenen PROFIBUS-DP-Projektierung, der Geräteadresse, der Parametrierung und der eingesetzten SIMOCODE-DP-Struktur ab. Für den Austausch innerhalb einer bestehenden Anlage sollte die vollständige Artikelnummer übereinstimmen. Zusätzlich sind Strombereich, Versorgungsspannung, Ausgangsverhalten und Thermistorfunktion zu prüfen. Auch bei gleicher Baureihe können Variantenunterschiede den Betrieb beeinflussen. Deshalb sollte ein Ersatzgerät nicht nur mechanisch passen, sondern auch zur Steuerungsprojektierung, zum Schaltplan und zu den vorhandenen Diagnose- und Steuerfunktionen passen.
Wann ist ein Austauschgerät sinnvoller als eine Reparatur von 3UF5011-3AN00-1?
Ein Austauschgerät ist besonders sinnvoll, wenn eine Anlage schnell wieder in Betrieb gehen muss und keine Zeit für die vollständige Reparaturabwicklung bleibt. Die Reparatur bleibt dennoch wichtig, wenn die defekte Baugruppe anschließend als Reservegerät genutzt oder die Ersatzteilstrategie stabilisiert werden soll. Bei planbaren Instandhaltungsfenstern kann eine Reparatur wirtschaftlich attraktiver sein, insbesondere wenn keine kurzfristige Migration auf SIMOCODE PRO vorgesehen ist. Die Entscheidung sollte nach Stillstandsrisiko, Verfügbarkeit, Zustand der Baugruppe und langfristiger Obsoleszenzstrategie getroffen werden.
Welche Daten sollten vor dem Austausch von 3UF5011-3AN00-1 geprüft werden?
Vor dem Austausch sollten Artikelnummer, PROFIBUS-Adresse, Parametrierung, Schaltplanbezug und Motorabzweigdaten gesichert oder abgeglichen werden. Relevant sind außerdem Strombereich, Versorgungsspannung, Thermistoranschluss, Ausgangsbelegung und die Zuordnung der Rückmeldekontakte. Bei älteren Anlagen ist zu prüfen, ob Projektdateien, GSD-Daten und Diagnoseinformationen noch verfügbar sind. Fehlende Dokumentation kann die Wiederinbetriebnahme deutlich verzögern. Bei kritischen Anlagen hilft eine strukturierte Datensicherung, Ersatzteilprüfung und Funktionskontrolle, um Stillstandszeiten nach dem Gerätetausch zu reduzieren.
Wie lässt sich das Obsoleszenzrisiko bei 3UF5011-3AN00-1 reduzieren?
Das Obsoleszenzrisiko lässt sich durch Bestandsaufnahme, Ersatzteilbevorratung, Reparaturstrategie und Life Cycle Management reduzieren. Für kritische Motorabzweige sollte bewertet werden, wie viele SIMOCODE-DP-Geräte im Einsatz sind, welche Anlagenbereiche betroffen wären und welche Baugruppen kurzfristig ersetzbar sein müssen. Eine Kombination aus geprüften Ersatzgeräten, reparierbaren Altgeräten und geplanter Migration auf eine Nachfolgeplattform schafft mehr Handlungsspielraum. Besonders bei abgekündigten Baugruppen ist eine frühzeitige Strategie sinnvoll, damit Einkauf und Instandhaltung nicht erst im Störfall reagieren müssen.
