SIEMENS 6ES7326-1BK02-0AB0

Was ist 6ES7326-1BK02-0AB0 und wo wird es eingesetzt

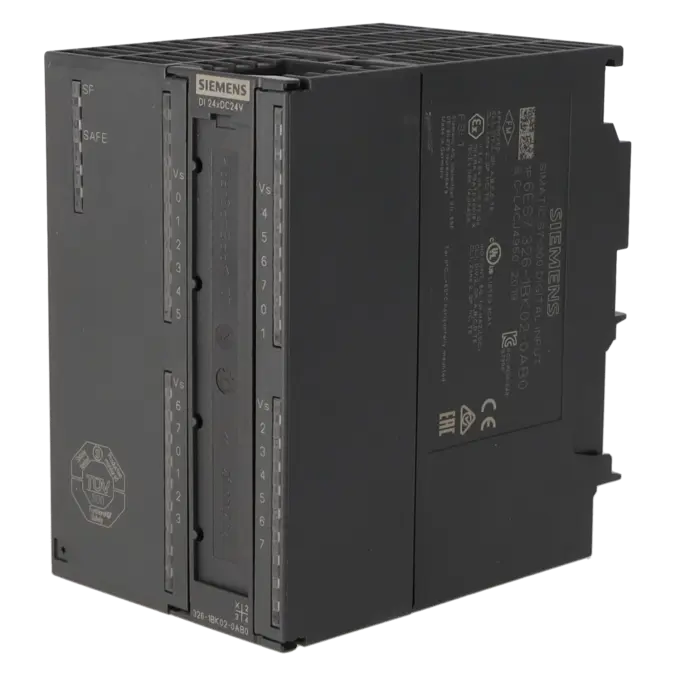

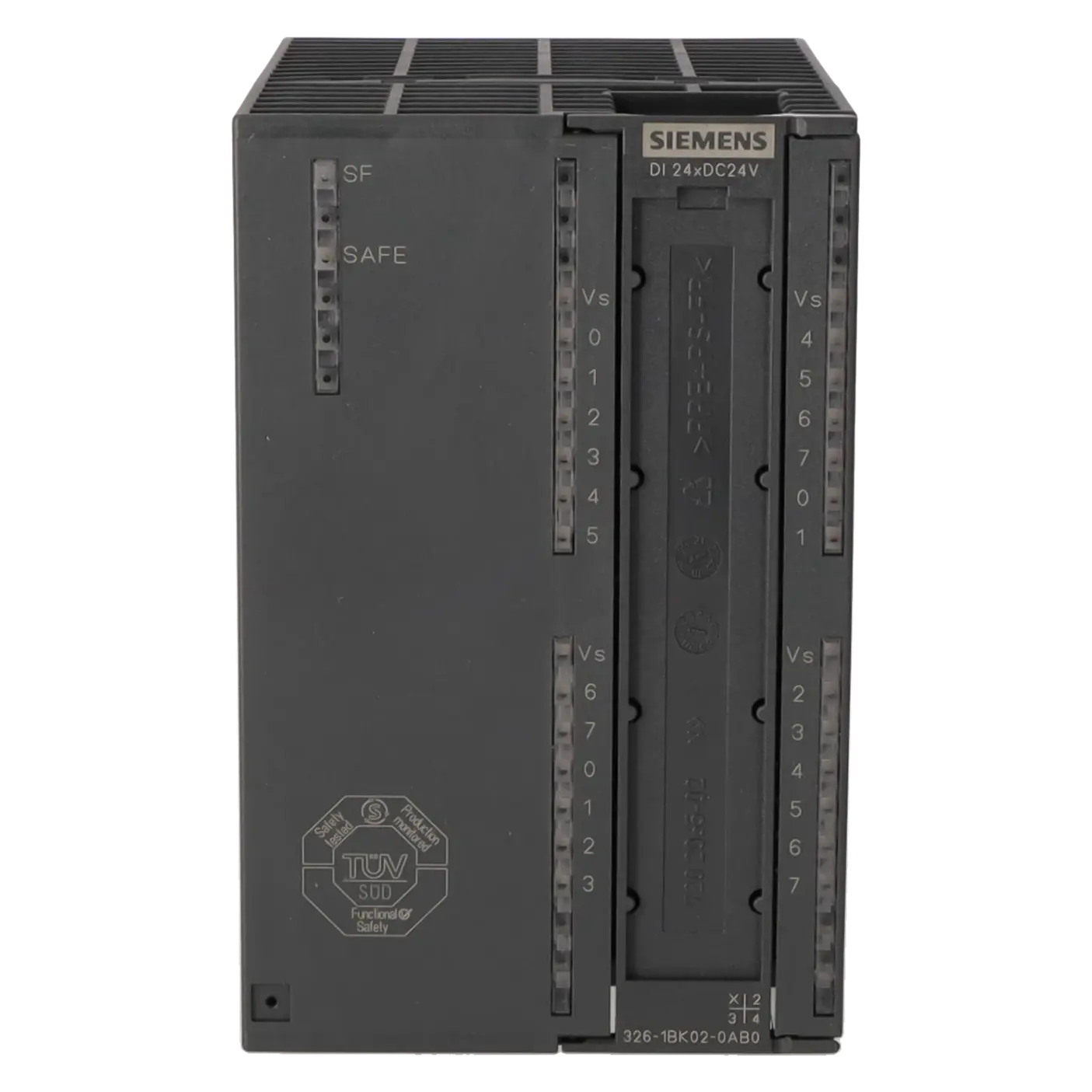

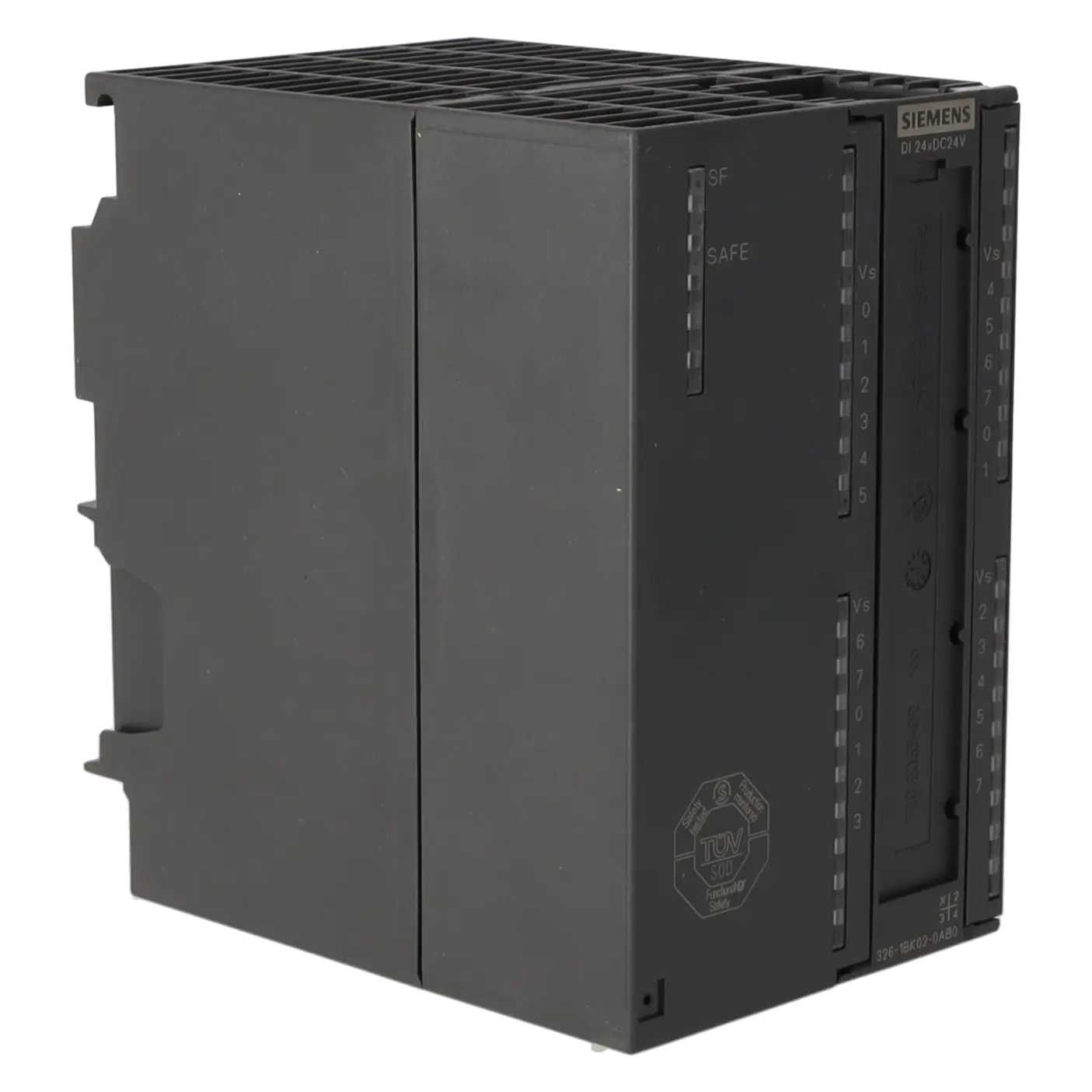

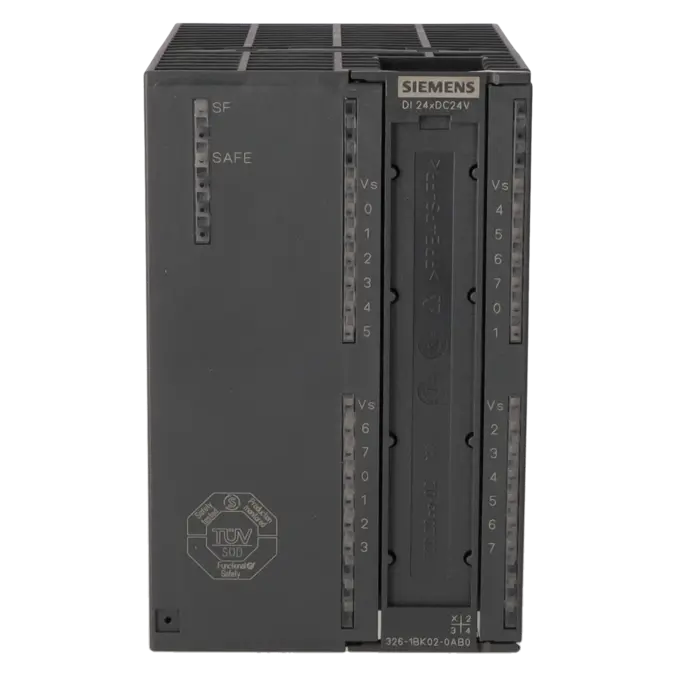

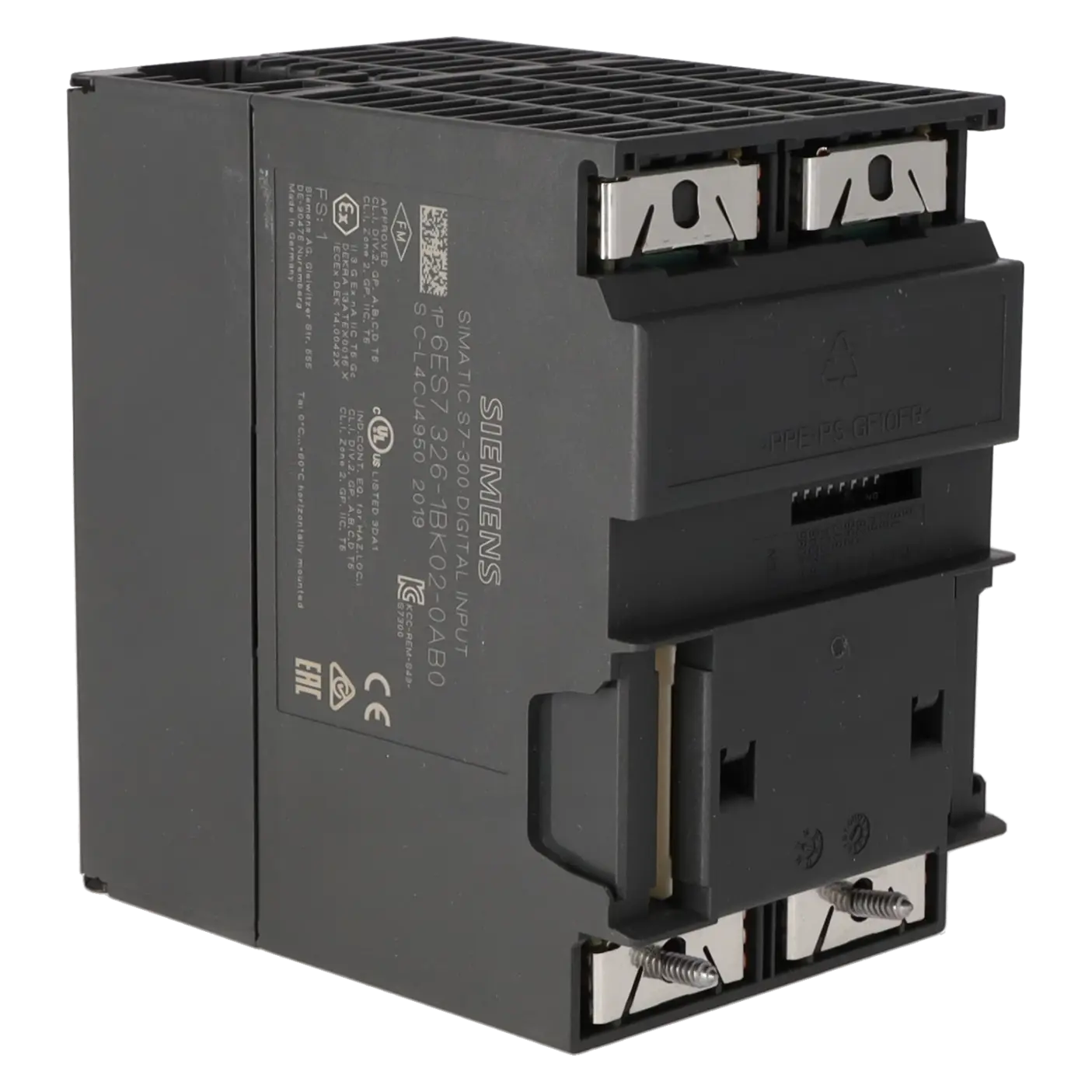

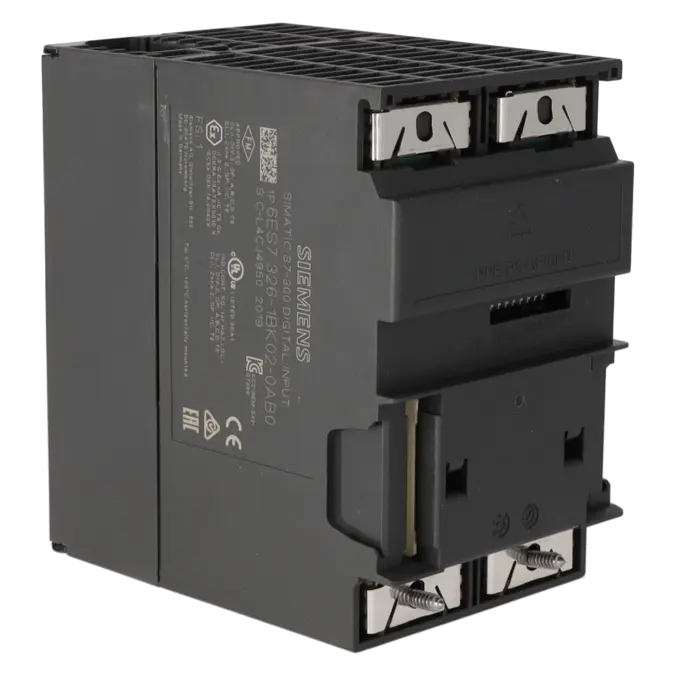

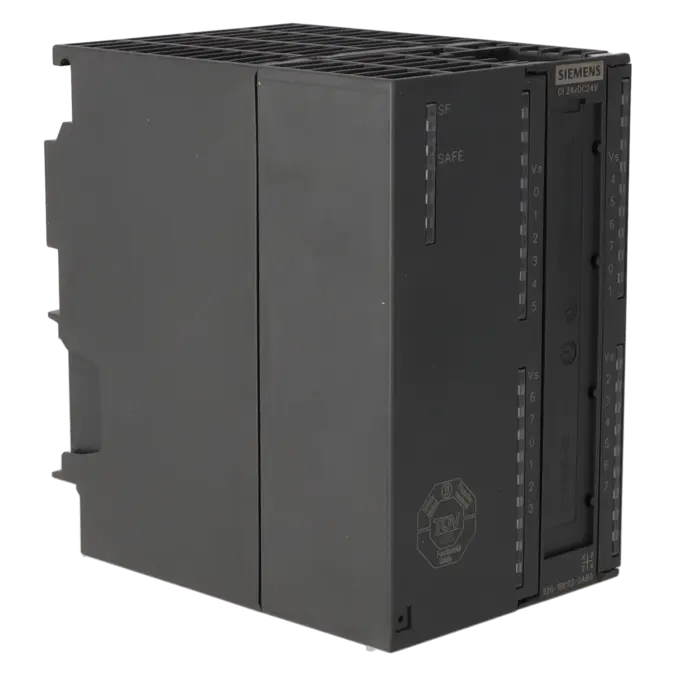

6ES7326-1BK02-0AB0 ist eine fehlersichere digitale Eingabebaugruppe SM 326 für SIMATIC S7 F-Systeme. Das Modul verarbeitet 24 digitale 24-V-DC-Signale und ist für Anwendungen gedacht, in denen sichere Zustände zuverlässig erkannt werden müssen. Durch Diagnose-Alarm, Fail-Safe-Funktion und die mögliche Auslegung bis Kategorie 4 / SIL 3 / PL e eignet sich die Baugruppe für sicherheitsgerichtete Signale wie Not-Halt-Kreise, Schutztürabfragen, Freigaben, Endlagen oder sichere Rückmeldungen aus dem Feld. Für Instandhaltung und Einkauf ist die Artikelnummer vor allem dann relevant, wenn in bestehenden S7-/ET 200M-Sicherheitsumgebungen exakt passender Ersatz für ein laufendes System benötigt wird.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe arbeitet mit 24 V DC, besitzt 24 digitale Eingänge, benötigt maximal 450 mA aus L+ und 100 mA aus dem 5-V-Rückwandbus. Sie stellt 4 potentialgetrennte Geberversorgungen mit 400 mA Nennstrom bereit. Für die Signalerkennung gilt: Signal 0 liegt bei -30 bis +5 V, Signal 1 bei +11 bis +30 V. Die Eingangsverzögerung von maximal 3,4 ms hilft bei kurzen Reaktionszeiten in Safety-Kreisen. Für die Verdrahtung sind 200 m geschirmt bzw. 100 m ungeschirmt zulässig. Mit 80 x 125 x 120 mm und rund 442 g passt das Modul in typische ET-200M- bzw. S7-Peripherieplätze. Für Technik und Einkauf sind das die entscheidenden Werte für Kompatibilität, Verdrahtung und Diagnoseverhalten.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6ES7326-1BK02-0AB0 aktuell als Spare Part / Ersatzteil. Auf der EICHLER-Seite ist zusätzlich ein Produktstatus EOP: 2025-10-01 angegeben. Für Bestandsanlagen ist das ein klares Signal, die Versorgung aktiv zu planen und nicht erst im Störfall zu handeln. Offiziell bestätigt ist, dass der ältere Vorgänger 6ES7326-1BK01-0AB0 durch 6ES7326-1BK02-0AB0 ersetzt wurde. Für Migrationsprojekte auf neuere Plattformen verweist Siemens in einem aktuellen Vergleichsdokument auf ET 200SP HA F-DI 16x24VDC HA, 6DL1136-6BA00-0PH1. Siemens weist dabei aber ausdrücklich darauf hin, dass diese Gegenüberstellung keine 1:1-Kompatibilitätszusage ist und die Datenblätter im Einzelfall verglichen werden müssen.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für 6ES7326-1BK02-0AB0 bietet EICHLER Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist besonders dann interessant, wenn die Anlage schnell wieder verfügbar sein muss und vorhandene Hardware wirtschaftlich weitergenutzt werden soll. Laut Produktseite umfasst die Reparatur technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Für akute Stillstände sind Austausch, Gebraucht- oder Neuteil interessant, weil die Seite hierfür kurze Lieferfenster nennt. Aus Sicht von Instandhaltung, Einkauf und Produktion erhöht diese Kombination die Versorgungssicherheit: Auch bei fortgeschrittenem Lebenszyklus bleibt die Funktionsfähigkeit bestehender Safety-Anlagen absicherbar, ohne sofort in ein komplettes Retrofit zu müssen.

Ist 6ES7326-1BK02-0AB0 noch erhältlich oder nur noch als Ersatzteil verfügbar?

Siemens führt das Modul als Ersatzteil. Für Betreiber von Bestandsanlagen ist das wichtig, weil damit klar ist, dass die Baugruppe eher in der Ersatzteil- und Servicewelt als in einer klassischen Neuprojektierung verortet ist. Gleichzeitig bietet EICHLER für diese Artikelnummer Reparatur, Austausch, Gebraucht und Neu an. Das ist für Einkauf und Instandhaltung besonders relevant, wenn Stillstandskosten minimiert und bestehende Anlagen ohne sofortiges Retrofit weiter betrieben werden sollen.

Kann die Baugruppe auch im Standardbetrieb verwendet werden?

Ja. Siemens nennt für die SM 326; DI 24 x DC 24V ausdrücklich, dass sie im Standardbetrieb (non-safety mode) betrieben werden kann und dort auch Configuration in Run (CiR) unterstützt. Ihre Hauptrolle bleibt trotzdem die einer fehlersicheren Eingabebaugruppe für Safety-Anwendungen. Für Bestandsanlagen ist das praktisch, wenn eine vorhandene Hardwareplattform sowohl Standard- als auch Sicherheitsfunktionen abdecken soll, ohne die Baugruppe grundsätzlich wechseln zu müssen.

Gibt es einen offiziellen 1:1-Nachfolger für die Migration?

Ein offiziell benannter 1:1-Nachfolger für diese Baugruppe war in den recherchierten Quellen nicht zu finden. Siemens zeigt in einem aktuellen Vergleich zwar die Zuordnung zur ET 200SP HA F-DI 16x24VDC HA, 6DL1136-6BA00-0PH1, weist aber gleichzeitig darauf hin, dass dieser Vergleich nicht als 1:1-Kompatibilitätsaussage zu verstehen ist. Für Migrationen ist das wichtig: Die Nachfolgeplattform kann technisch sinnvoll sein, sie ersetzt die Bestandsbaugruppe aber nicht automatisch ohne Engineering- und Verdrahtungsprüfung.

Welche Sensoren und Kabellängen sollte ich bei 6ES7326-1BK02-0AB0 einplanen?

Die Baugruppe ist für 24-V-DC-Eingangssignale ausgelegt. Siemens nennt für Signal 0 den Bereich -30 bis +5 V und für Signal 1 +11 bis +30 V. 2-Draht-Sensoren sind möglich, allerdings nur dann, wenn der Kurzschlusstest deaktiviert ist. Für die Verkabelung gelten maximal 200 m geschirmt und 100 m ungeschirmt. Diese Angaben sind entscheidend, wenn Leitungswege lang sind, bestehende Sensorik übernommen werden soll oder es in der Anlage bereits sporadische Diagnoseprobleme gibt.

Worauf muss ich beim 1:1-Tausch der Baugruppe besonders achten?

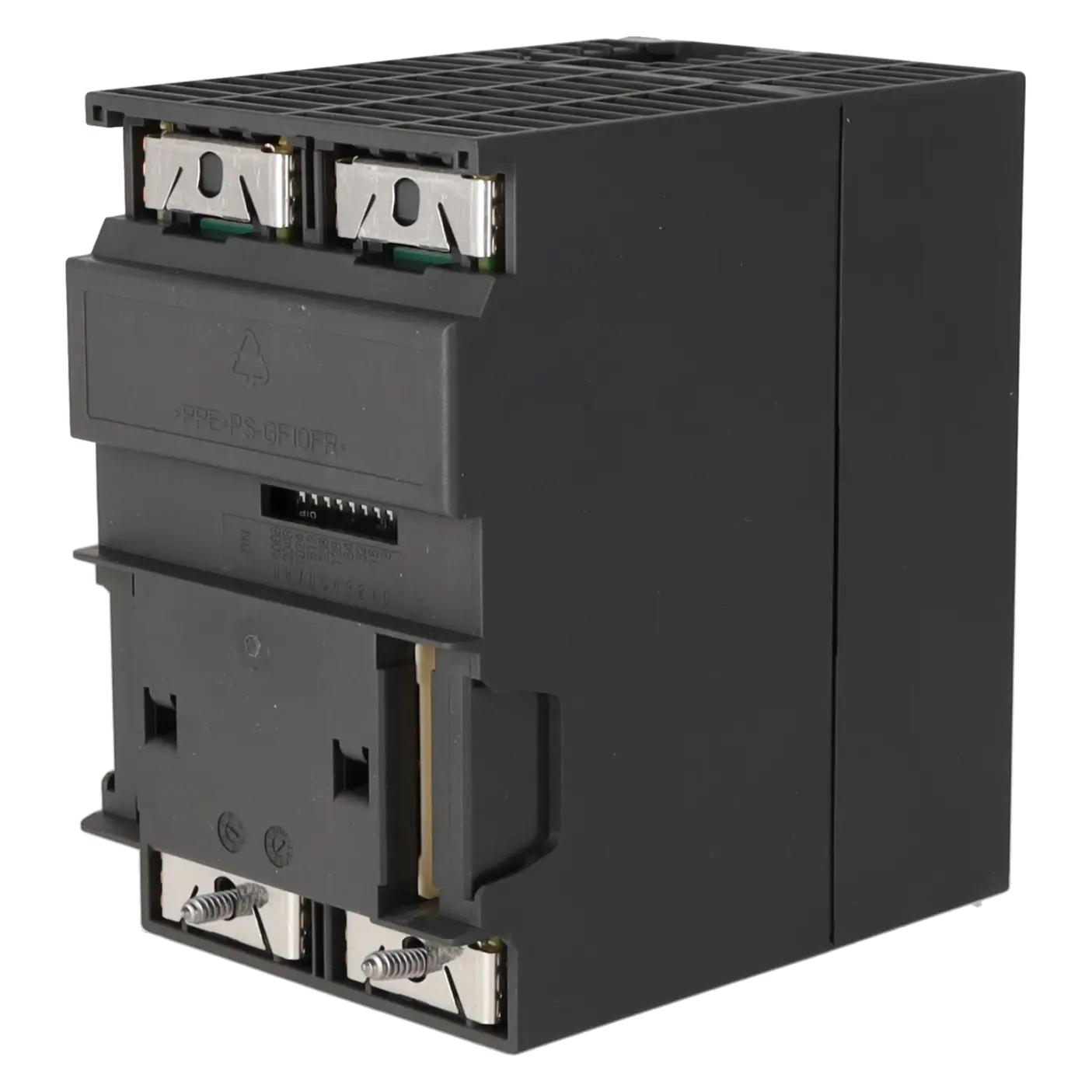

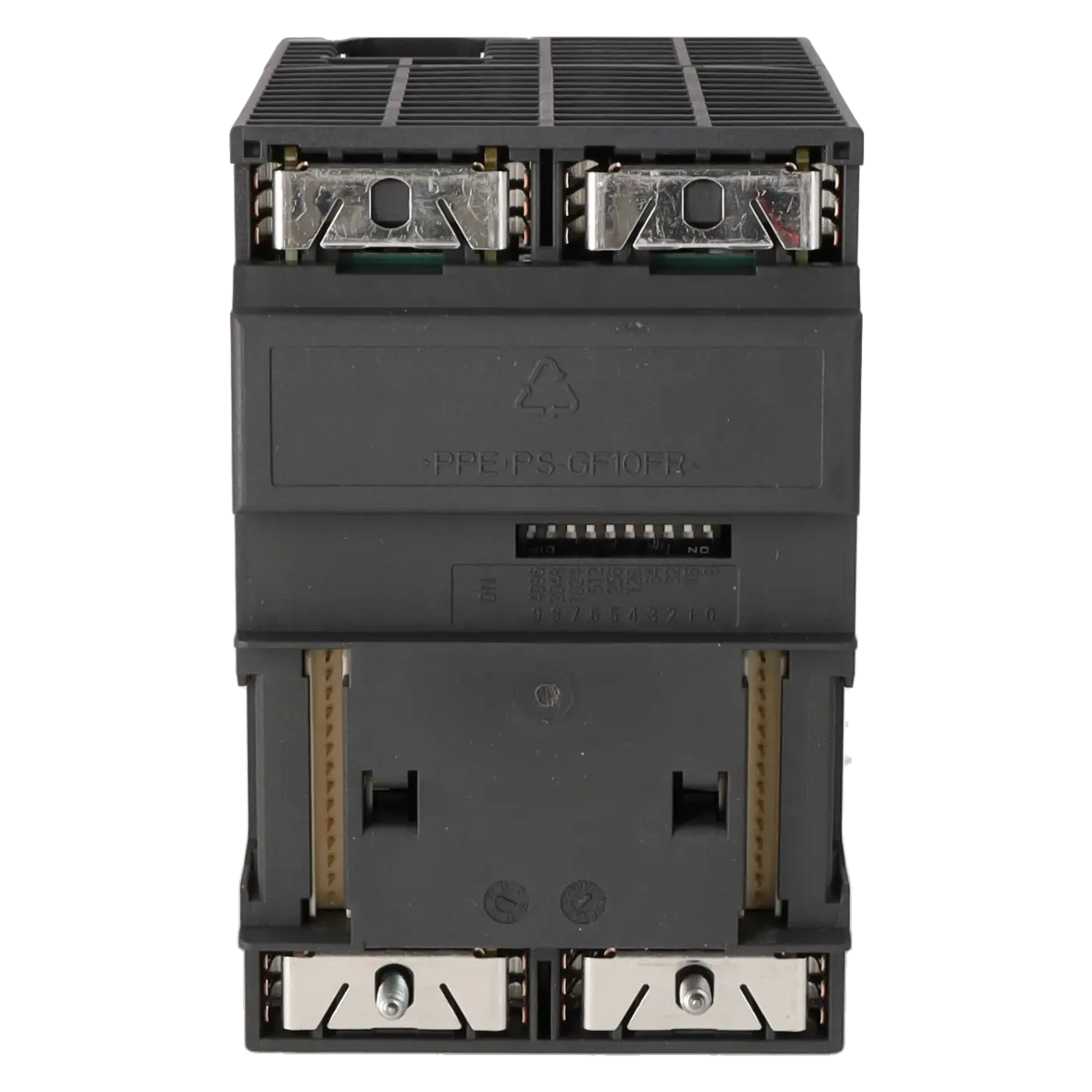

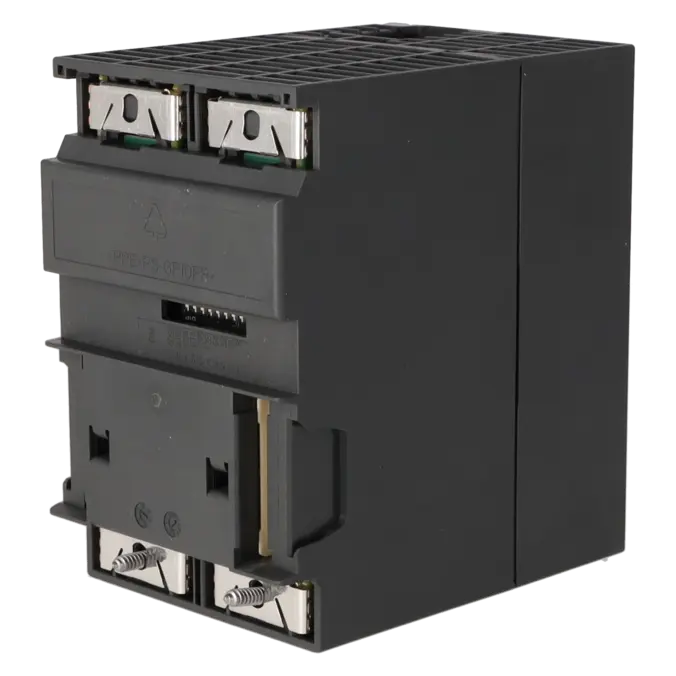

Der wichtigste Punkt ist die F-Adresse / F_DEST_ADD. Siemens beschreibt bei ET-200M-F-Modulen die Adressvergabe über DIP-Schalter, und im sps-forum wird für den Tausch der 6ES7326-1BK02-0AB0 genau dieser Punkt als entscheidend genannt. Vor dem Einschalten sollte deshalb geprüft werden, ob Ersatzmodul, DIP-Schalterstellung und Projektierung exakt zusammenpassen. Erst danach folgen Hardwarecheck, Freigabe und Funktionstest. Genau dieser saubere Ablauf reduziert das Risiko, dass nach dem Tausch sofort wieder eine Safety-Störung ansteht.

Wie schnell reagiert die Baugruppe bei Eingangssignalen?

Für Standardeingänge gibt Siemens eine Eingangsverzögerung von maximal 3,4 ms sowohl für den Wechsel von 0 auf 1 als auch von 1 auf 0 an. Für die Safety-Betrachtung ist zusätzlich relevant, dass Siemens in einem aktuellen Compendium für 6ES7326-1BK02-0AB0 eine Beispielgröße aus interner Verarbeitungszeit, Eingangsverzögerung und Kurzschlusstestzeit von 32 ms aufführt. Das ist besonders nützlich, wenn Reaktionszeiten in Sicherheitsfunktionen, Diagnoseketten oder Abnahmedokumentationen belastbar abgeschätzt werden müssen.
