SIEMENS 6ES7321-1FH00-0AA0

Was ist 6ES7321-1FH00-0AA0 und wo wird es eingesetzt

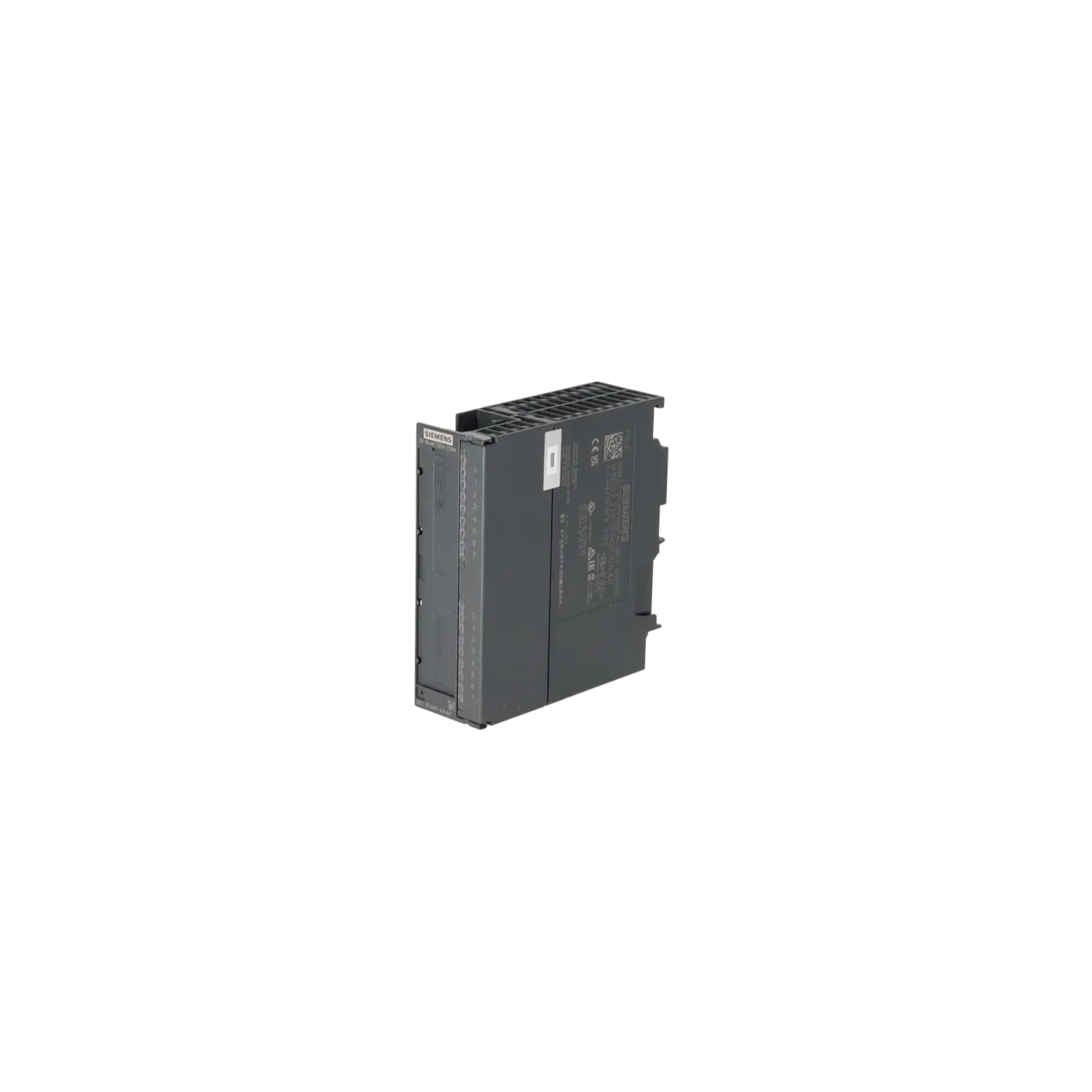

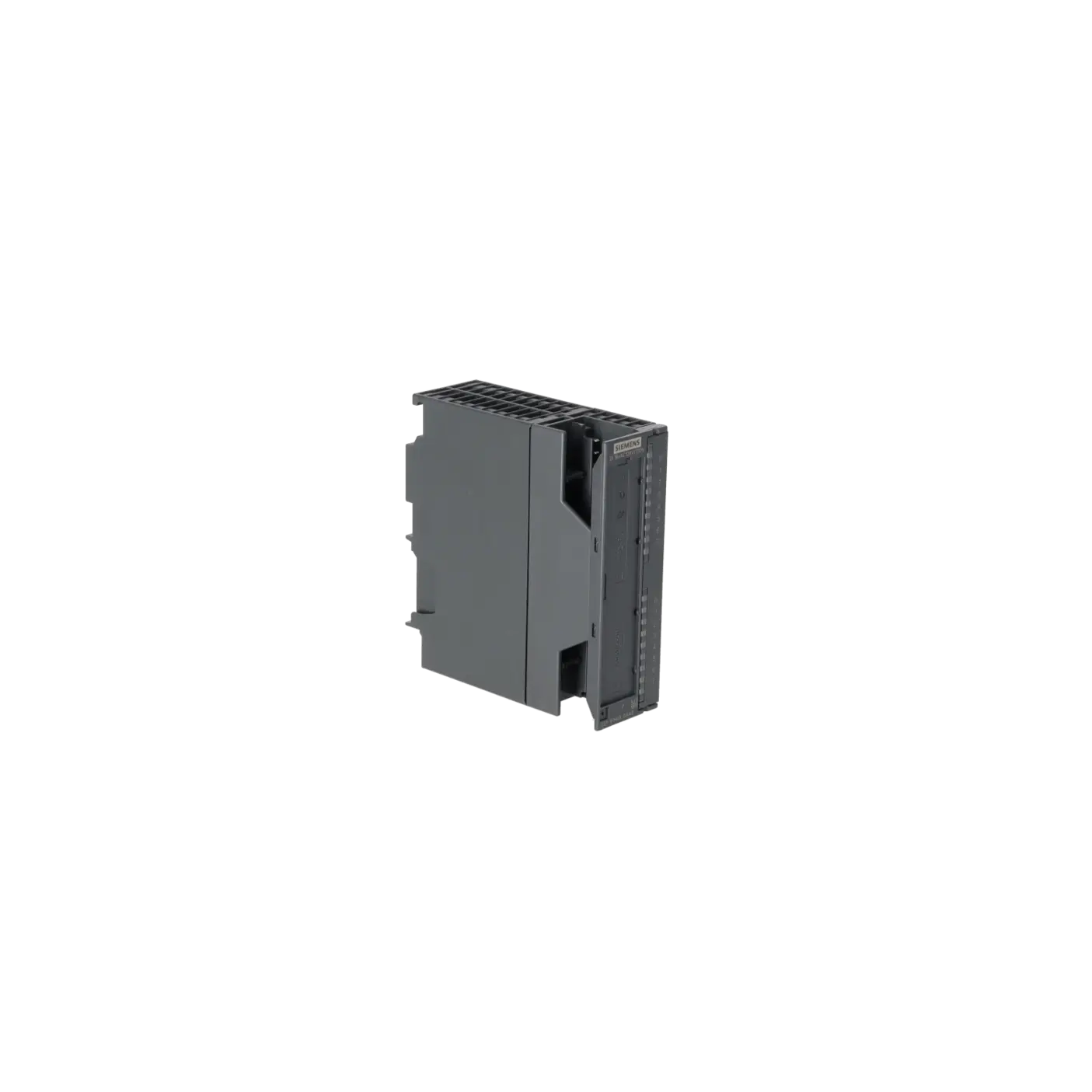

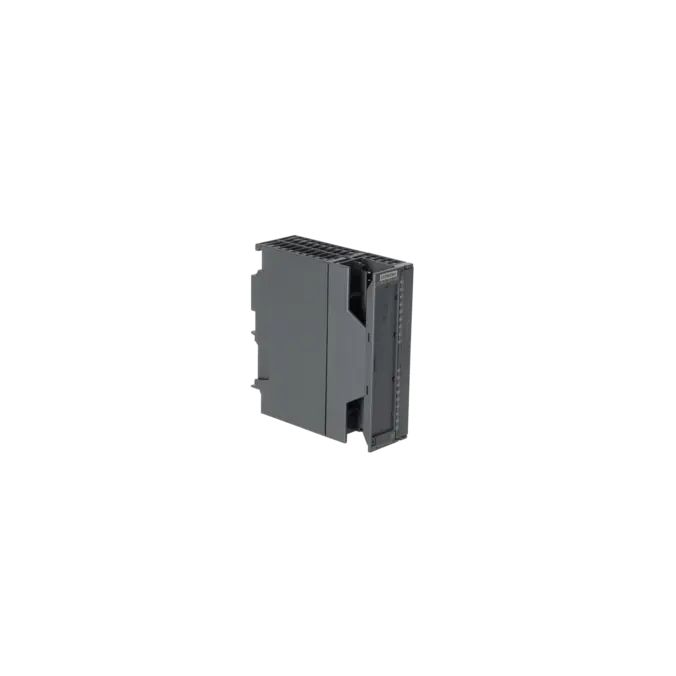

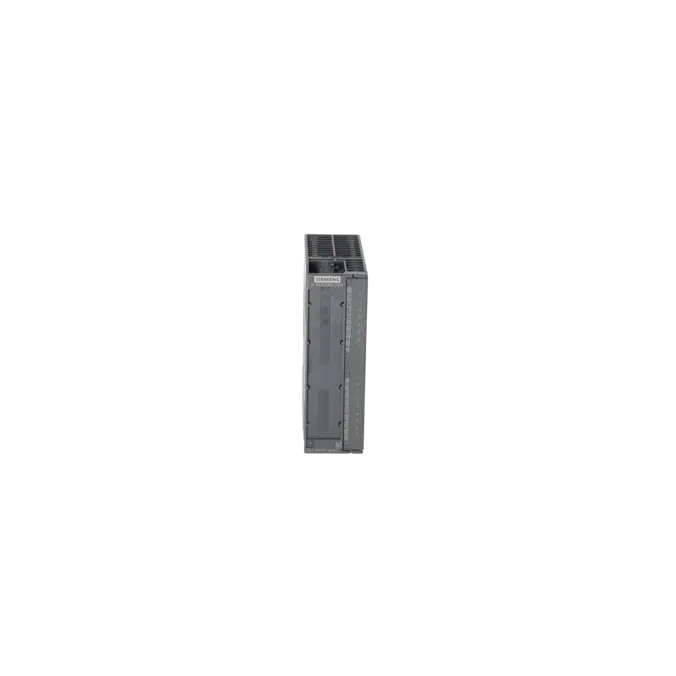

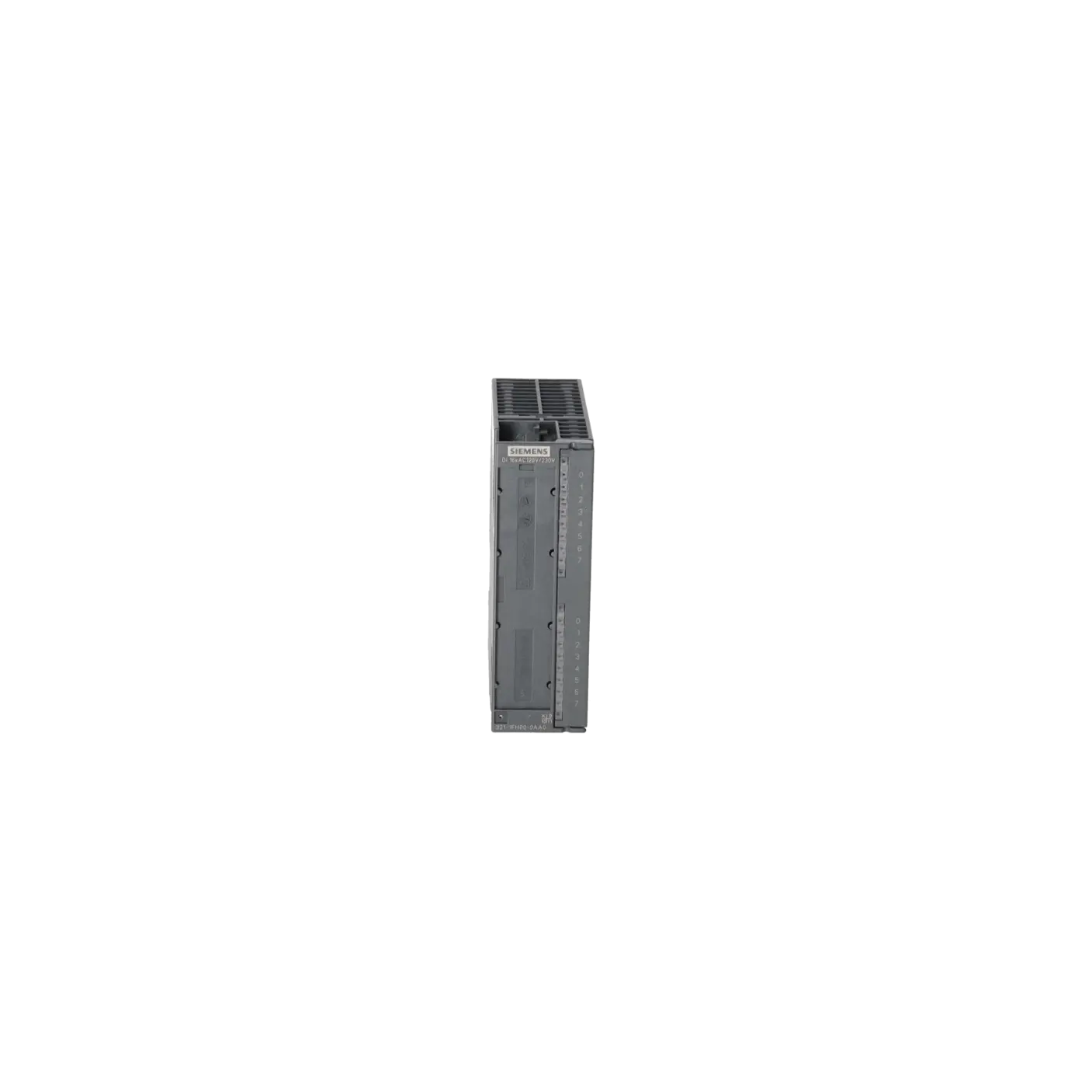

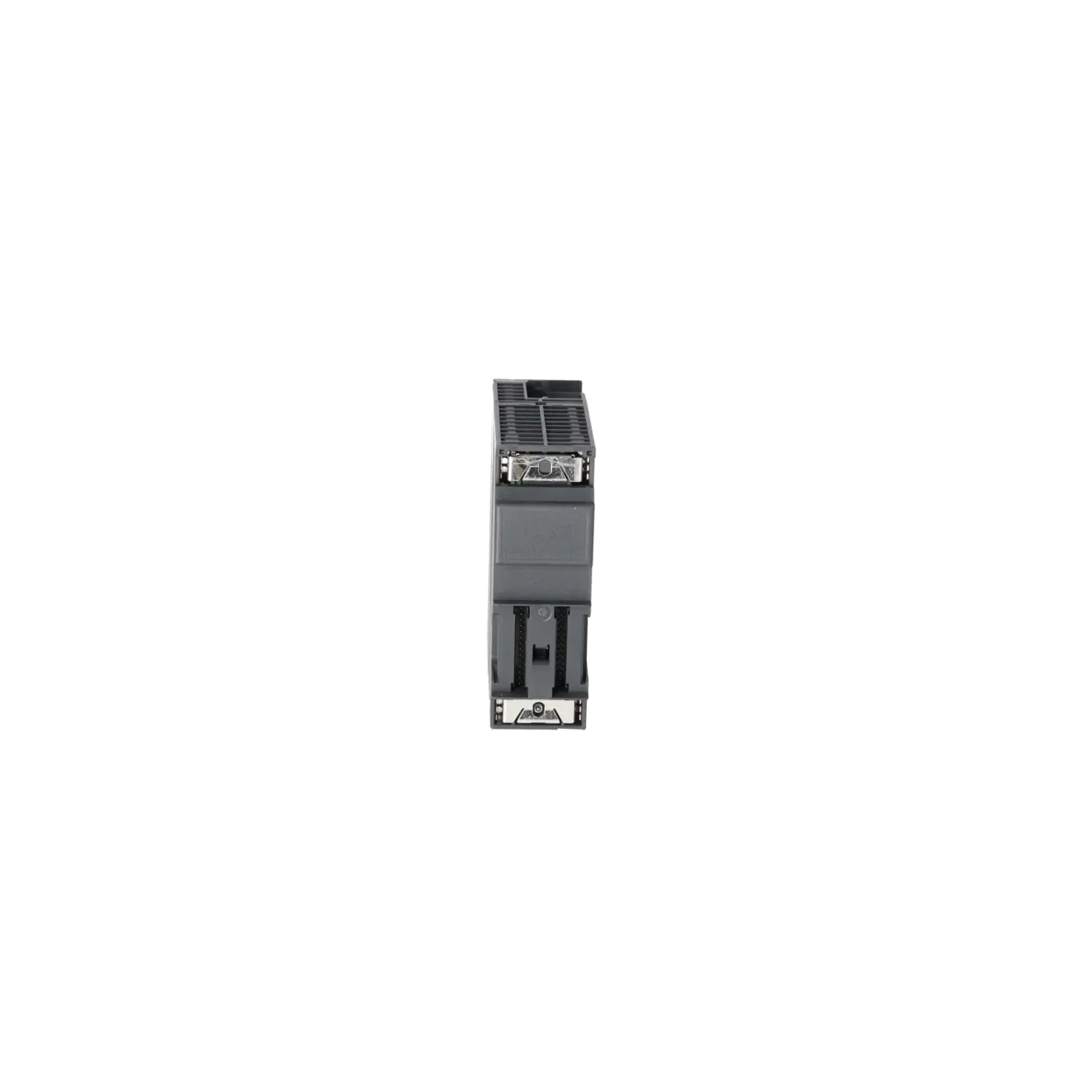

Die SIEMENS 6ES7321-1FH00-0AA0 ist eine SIMATIC S7-300 Digitaleingabebaugruppe SM 321 mit 16 Eingängen für AC 120/230 V und 1x 20-poligem Frontstecker. Sie wird überall dort eingesetzt, wo binäre Wechselspannungssignale zuverlässig in eine SPS eingelesen werden müssen, zum Beispiel von Schaltern, Meldekontakten oder 2-/3-Draht-AC-Näherungsschaltern. Das Modul ist für typische S7-300-Umgebungen ausgelegt und eignet sich besonders für Bestandsanlagen, in denen bestehende Automatisierungstechnik wirtschaftlich weiterbetrieben werden soll. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, weil sie die eindeutige Zuordnung bei Ersatzteilbeschaffung, Reparatur, Austausch und Lagerbevorratung erleichtert.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Das Modul verarbeitet 16 digitale AC-Eingänge und ist galvanisch in Gruppen zu 4 Eingängen getrennt. Die Nenneingangsspannung beträgt 120/230 V AC, ein Signal wird ab 79 bis 264 V als logisch „1“ erkannt, 0 bis 40 V gelten als logisch „0“. Das ist für die Fehlersuche wichtig, weil zu niedrige Spannungen oder falsche Signalarten nicht sicher erkannt werden. Die Eingangsverzögerung liegt bei maximal 25 ms, wodurch das Modul für normale Schalt- und Meldesignale geeignet ist, aber nicht für hochdynamische Impulse. Zusätzlich nennt Siemens max. 600 m ungeschirmte bzw. 1000 m geschirmte Leitungslänge, 29 mA Stromaufnahme aus dem Rückwandbus und 4,9 W Verlustleistung.

Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Für Betreiber von S7-300-Anlagen ist der Produktstatus besonders relevant: Siemens führt die 6ES7321-1FH00-0AA0 als „spare part“ und der Life-Cycle-Status wird als „Prod. Cancellation“ ausgewiesen. Das bedeutet, dass die Baugruppe nicht mehr im aktiven Produktneuzyklus steht und Beschaffung sowie Ersatzteilstrategie deutlich wichtiger werden. Für Instandhalter und Entscheider ist das ein klares Signal, Bestände, Austauschkonzepte und Reparaturfähigkeit frühzeitig zu sichern. Einen direkt verifizierten, von Siemens ausdrücklich benannten Nachfolger konnte ich in den geprüften Siemens-Quellen nicht belastbar belegen. Für Modernisierungen existieren Vergleichsdokumente zu neueren I/O-Welten, Siemens weist dabei jedoch ausdrücklich darauf hin, dass diese nicht als 1:1-Kompatibilitätsaussage zu verstehen sind.

Die verfügbaren EICHLER Leistungen und wann sie in der Praxis relevant sind

Für die 6ES7321-1FH00-0AA0 bietet EICHLER die Leistungswege Reparatur, Austausch, Gebraucht und Neu an. Gerade bei obsoleszenznahen S7-300-Baugruppen ist das praxisrelevant: Eine Reparatur eignet sich, wenn die bestehende Baugruppe schnell wieder in den Bestand zurückgeführt werden soll und Maschinenparameter, Verdrahtung und Ersatzteilgleichheit erhalten bleiben sollen. EICHLER nennt dafür technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Austausch und Gebraucht sind sinnvoll, wenn Stillstand minimiert werden muss und kurzfristig ein passender Ersatz benötigt wird. Neu ist dann interessant, wenn ein identischer Form-Fit-Function-Ersatz ohne Anpassung beschafft werden soll; im Shop wird dafür eine kurze Lieferzeit ausgewiesen.

Ist 6ES7321-1FH00-0AA0 noch neu verfügbar oder nur noch als Ersatzteil?

Siemens führt die Baugruppe als Spare Part bei gleichzeitigem Life-Cycle-Status „Prod. Cancellation“. Das heißt: Das Modul befindet sich in einer späten Lebenszyklusphase und sollte aus Beschaffungs- und Obsoleszenzsicht nicht mehr wie ein regulärer Serienartikel behandelt werden. Für Betreiber bedeutet das, Ersatzteilstrategie, Reparaturfähigkeit und Lagerhaltung frühzeitig abzusichern. Im EICHLER-Shop sind für diesen Artikel aktuell Reparatur, Austausch, Gebraucht und Neu vorgesehen, was die Versorgung von Bestandsanlagen deutlich flexibler macht.

Für welche Signale und Sensoren ist die 6ES7321-1FH00-0AA0 geeignet?

Die Baugruppe ist für digitale Wechselspannungssignale mit 120/230 V AC ausgelegt. Siemens nennt ausdrücklich Schalter sowie 2-/3-Draht-AC-Näherungsschalter als typische Signalgeber. Wichtig ist dabei: Das Modul ist kein universeller DC-Eingang. Wer versehentlich 24-V-DC-Signale aufschaltet, erhält keine sichere Erkennung. Genau deshalb ist die Baugruppe vor allem in Anlagen interessant, in denen Feldsignale historisch auf AC-Schaltpegel aufgebaut sind und nicht ohne Weiteres auf 24 V DC umgestellt werden können.

Welchen Frontstecker benötigt 6ES7321-1FH00-0AA0?

Für die 6ES7321-1FH00-0AA0 wird ein 20-poliger Frontstecker benötigt. Das ist bei Beschaffung und Service wichtig, weil nicht nur die Baugruppe selbst, sondern auch die korrekte Anschluss- und Stecktechnik zum vorhandenen Schaltschrankaufbau passen muss. Bei Austauschfällen spart die richtige Steckerzuordnung Zeit, reduziert Verdrahtungsfehler und erleichtert den schnellen Wiedereinbau. Gerade bei älteren S7-300-Anlagen sollte deshalb immer geprüft werden, ob Baugruppe, Frontstecker und vorhandene Verdrahtung wirklich zueinander passen.

Hat die Baugruppe Diagnosefunktionen oder Diagnoseinterrupts?

Nein. Siemens nennt für dieses Modul keine Diagnosefunktionen und keine Interrupts. Das ist für die Praxis wichtig, weil sich die Fehlersuche dadurch stärker auf Messung, Sichtprüfung, Online-Status und CPU-Diagnosepuffer stützt als auf integrierte Kanaldiagnosen. Für Instandhalter bedeutet das: LED-Zustände, Spannungsniveau, Phasenlage und die Online-Hardwareansicht sollten systematisch zusammen geprüft werden. Wer bei einer obsoleten Baugruppe schnelle Verfügbarkeit braucht, bewertet deshalb oft auch Serviceoptionen wie Reparatur oder Austausch mit.

Gibt es einen direkten Siemens-Nachfolger für 6ES7321-1FH00-0AA0?

Einen direkt von Siemens ausdrücklich benannten 1:1-Nachfolger konnte ich in den geprüften Siemens-Quellen nicht belastbar verifizieren. Siemens zeigt für das Produkt zwar Service- und Replacement-Kontexte, die geprüften Vergleichsdokumente zu neueren I/O-Generationen weisen aber ausdrücklich darauf hin, dass sie nicht als 1:1-Kompatibilitätsaussage verstanden werden dürfen. Für Modernisierungen heißt das: Eine Nachfolgeentscheidung sollte immer anhand von Signalart, Spannungsniveau, Verdrahtung, Platzbedarf und Anlagenarchitektur getroffen werden, nicht nur anhand einer ähnlichen Kanalzahl.

Wann ist Reparatur wirtschaftlicher als sofortiger Umbau auf eine neue Plattform?

Eine Reparatur ist besonders dann wirtschaftlich, wenn die vorhandene Anlage kurzfristig wieder anlaufen muss, die bestehende Verdrahtung unverändert bleiben soll und ein vollständiger Plattformumbau aktuell keinen Produktionsnutzen rechtfertigt. Das ist bei S7-300-Bestandsanlagen häufig der Fall, weil die Baugruppe zwar obsoleszenznah ist, aber funktional exakt in die vorhandene Architektur passt. EICHLER kombiniert bei der Reparatur technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und Garantie. Dadurch lässt sich die Nutzungsdauer einer vorhandenen Baugruppe oft sinnvoll verlängern, ohne sofort eine tiefgreifende Migration auszulösen.
