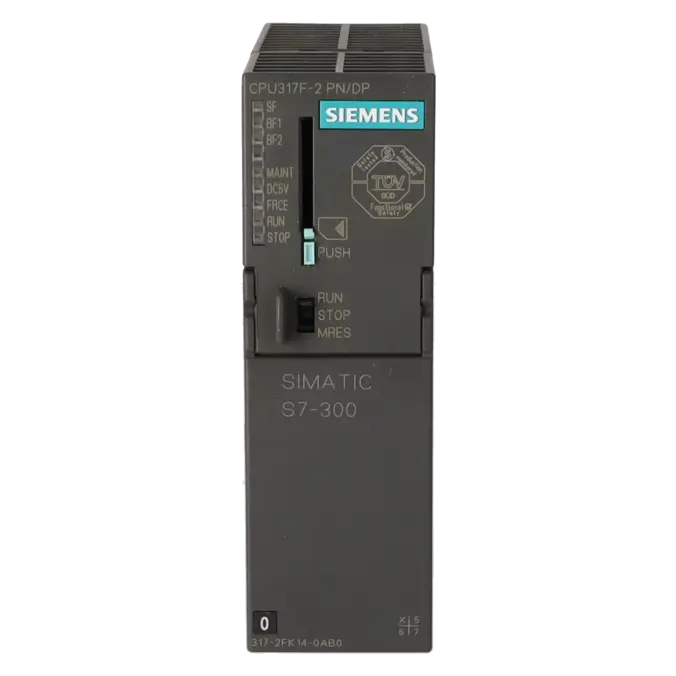

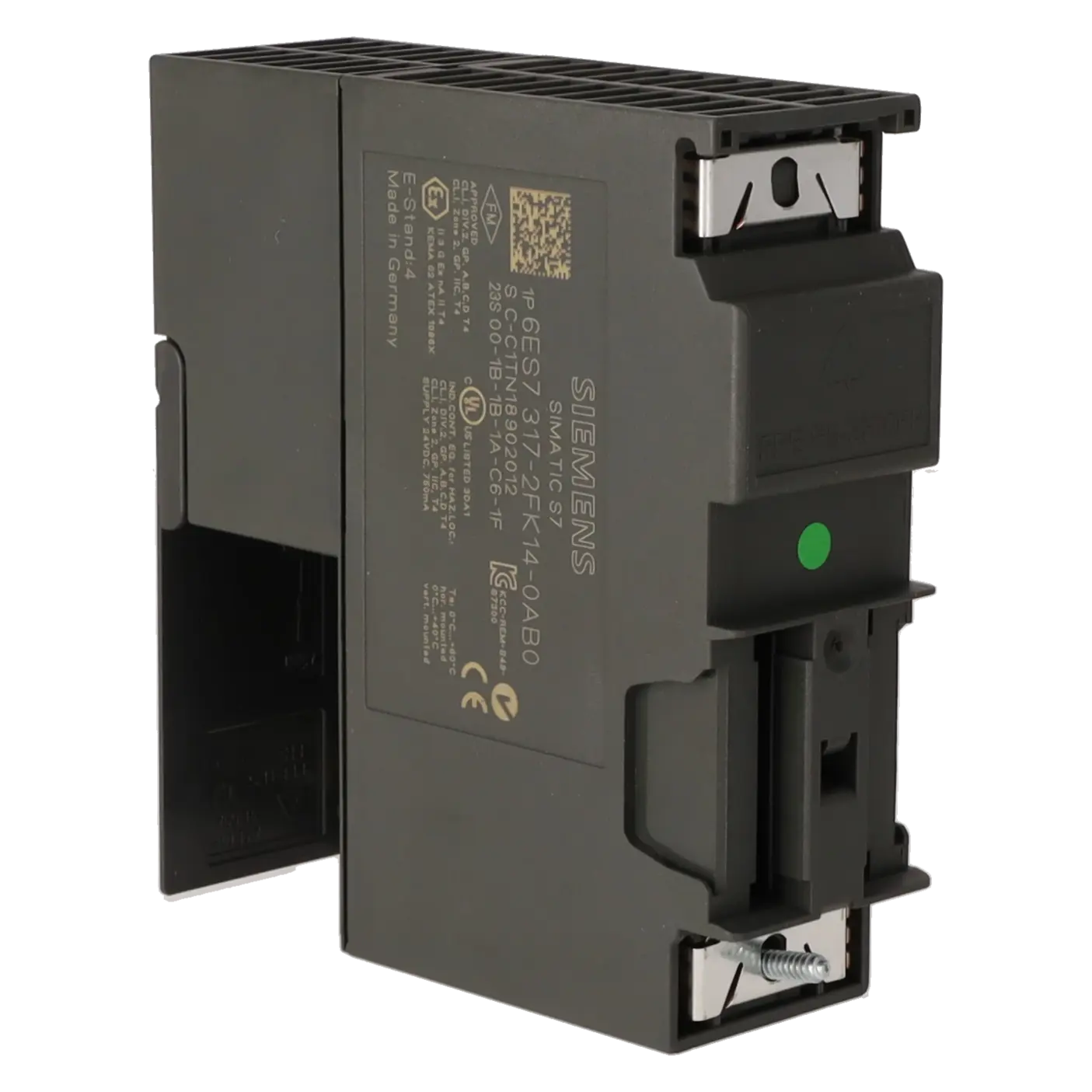

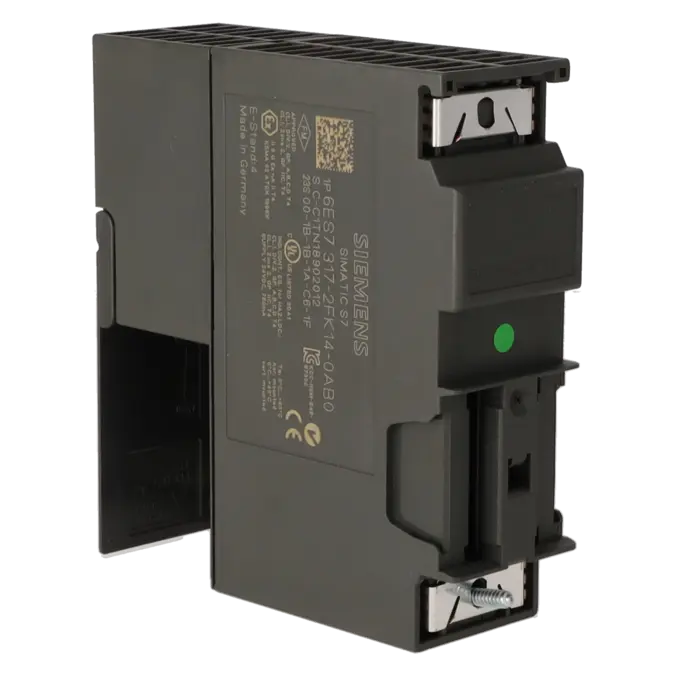

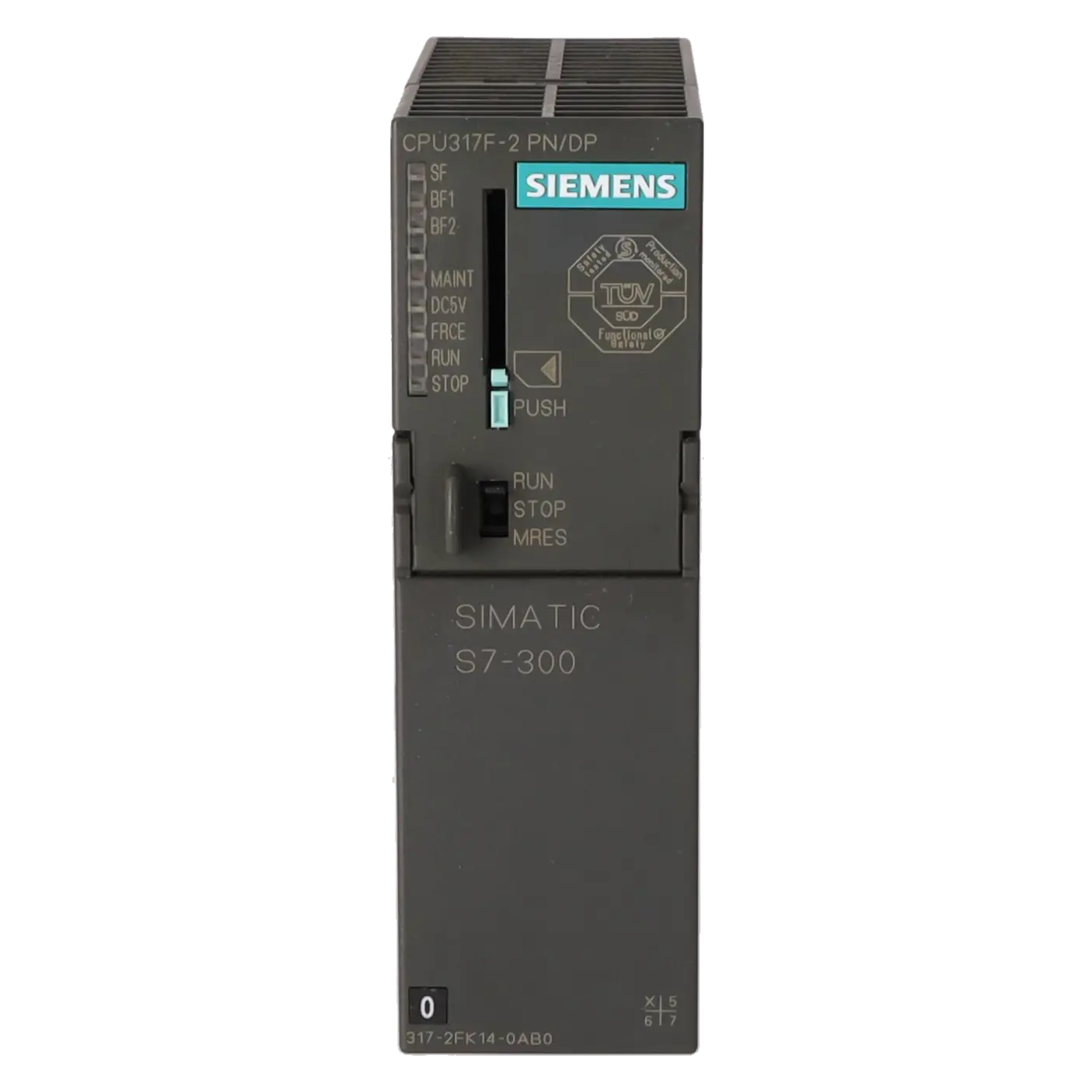

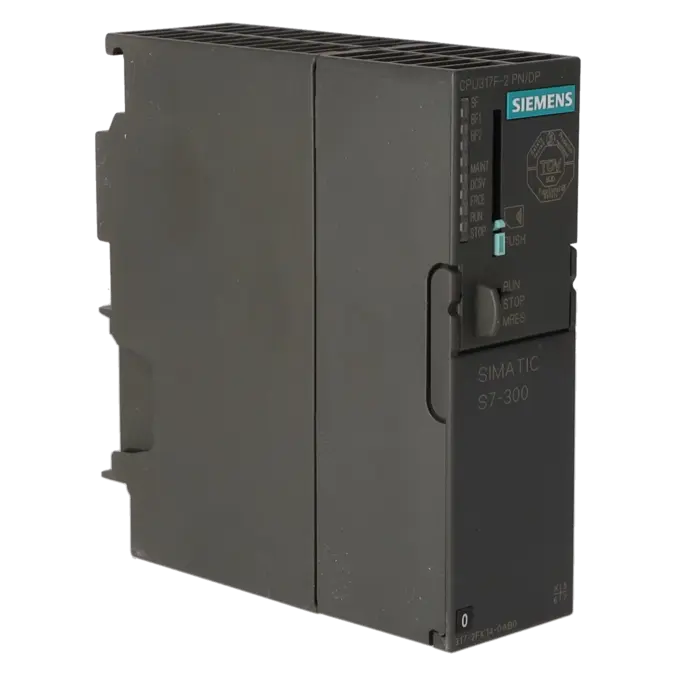

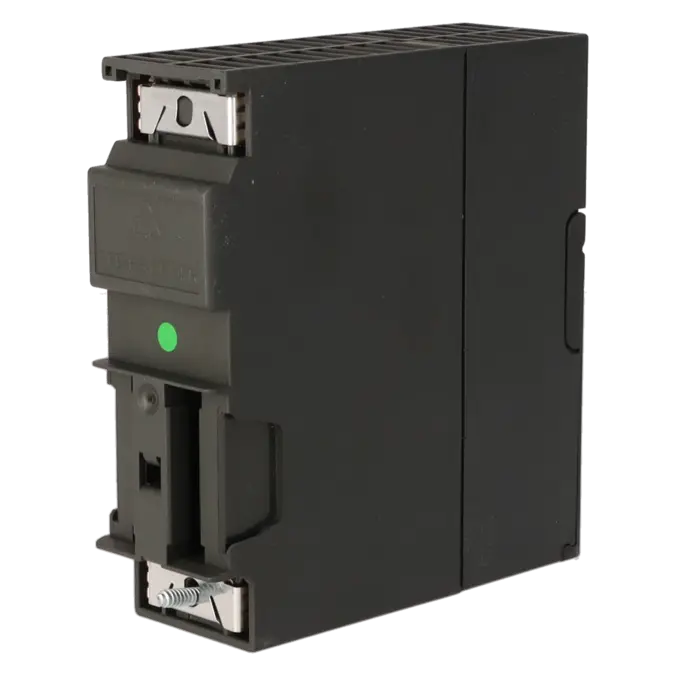

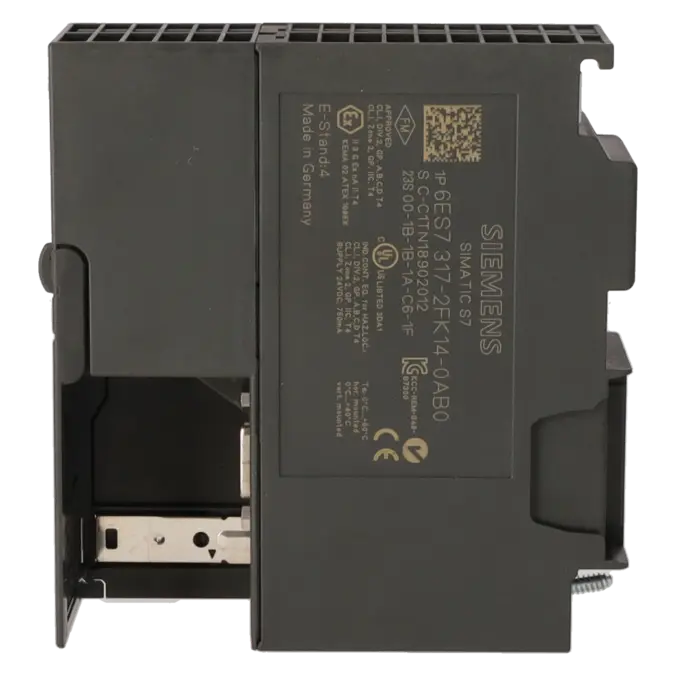

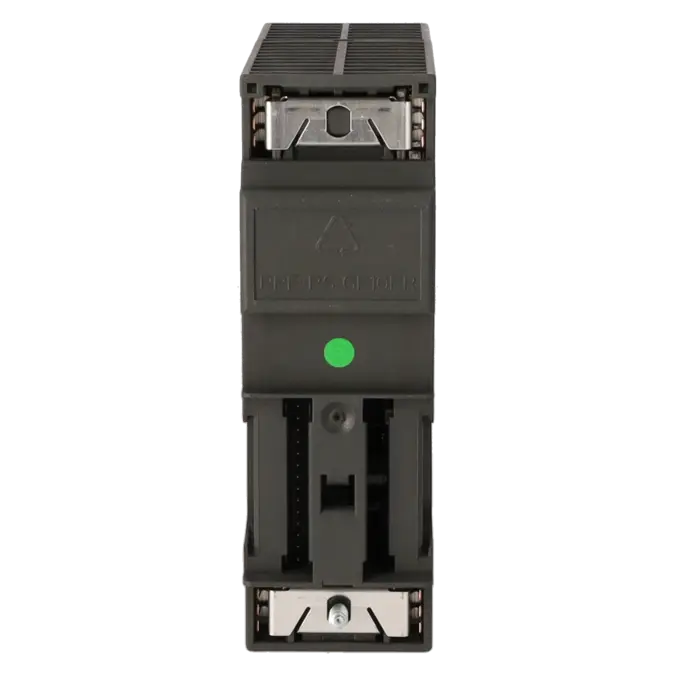

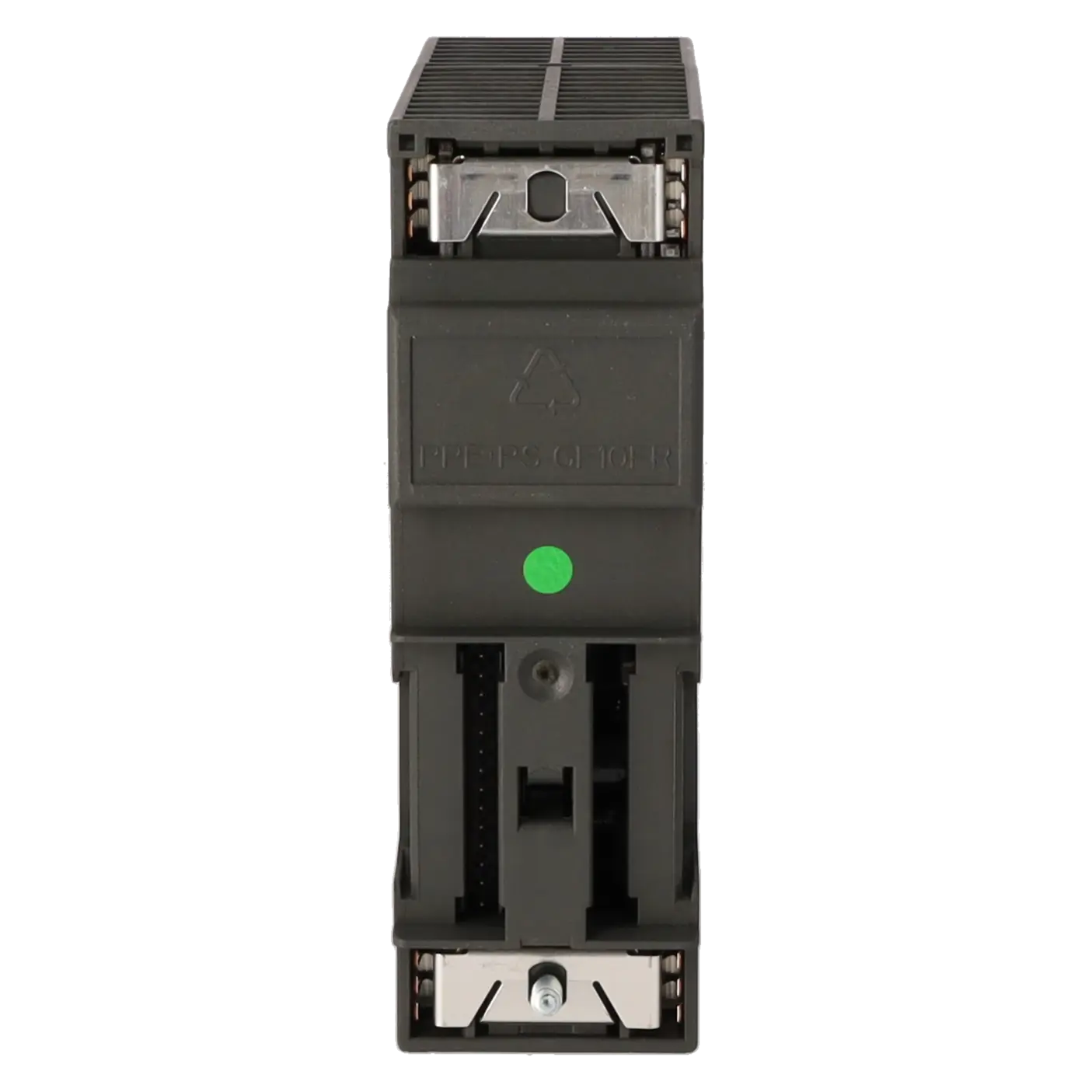

6ES7317-2FK14-0AB0
-
SIEMENS | Baugruppen | SIMATIC S7-300
- EICHLER-Art.Nr.: K0252214
- EAN: 4025515077800
- UPC: 040892550344

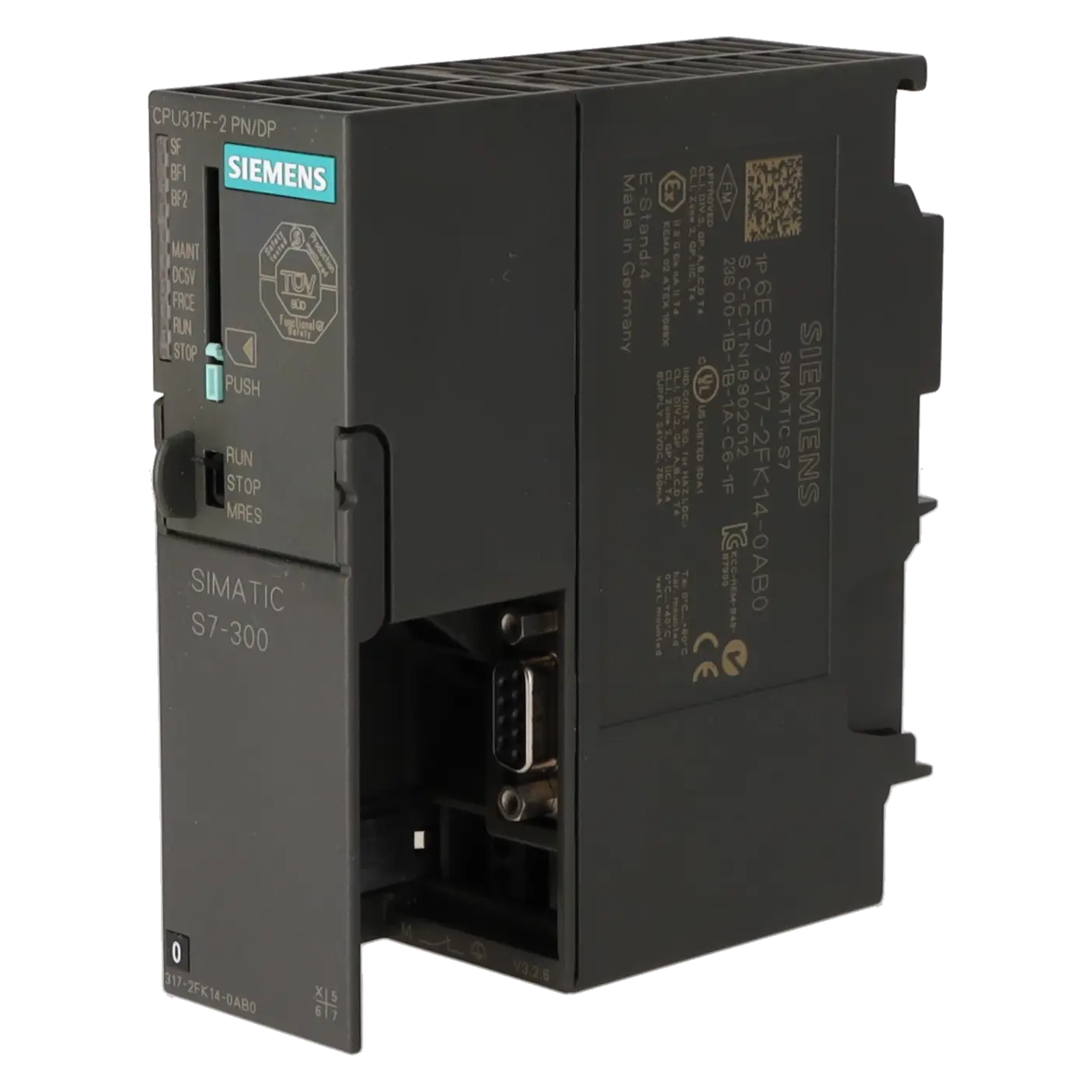

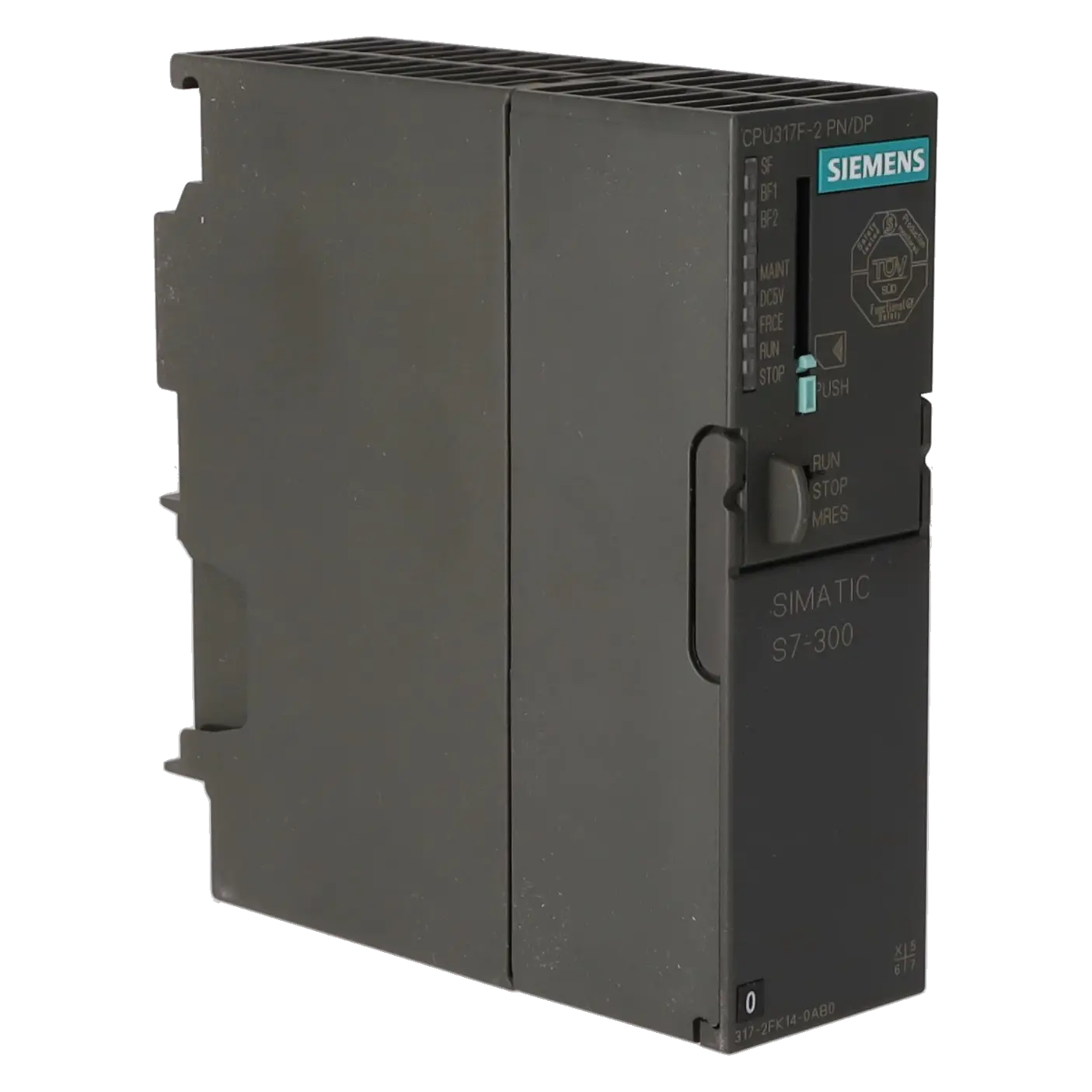

SIMATIC S7-300 CPU317F-2 PN/DP, ZENTRALBAUGRUPPE MIT 1,5MB ARBEITSSPEICHER, 1. SS MPI/DP 12MBIT/S, 2. SS ETHERNET PROFINET, MIT 2 PORT SWITCH, MICRO MEMORY CARD ERFORDERLICH
- EICHLER-Art.Nr.: K0252214
- EAN: 4025515077800
- UPC: 040892550344
SIMATIC S7-300 CPU317F-2 PN/DP, ZENTRALBAUGRUPPE MIT 1,5MB ARBEITSSPEICHER, 1. SS MPI/DP 12MBIT/S, 2. SS ETHERNET PROFINET, MIT 2 PORT SWITCH, MICRO MEMORY CARD ERFORDERLICH
von 1.654,33 €
bis 4.776,01 €
5.091,48 €
5.657,20 €
6.222,92 €
SIEMENS |
6ES7317-2FK14-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.385 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515077800 | ||
| UPC | 040892550344 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4A89 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20091125 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-02 | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist die 6ES7317-2FK14-0AB0 (CPU 317F-2 PN/DP)?
Die 6ES7317-2FK14-0AB0 ist eine SIEMENS SIMATIC S7-300 CPU 317F-2 PN/DP – eine fehlersichere F-CPU für Anlagen, in denen Sicherheitsfunktionen integriert sind und ein zuverlässiger 1:1-Ersatz entscheidend ist. Sie ist ideal, wenn Bestandsanlagen weiterlaufen sollen, ohne kurzfristig auf ein umfassendes Retrofit zu wechseln.
Technische Kerndaten auf einen Blick
Die CPU bietet 1,5 MB Arbeitsspeicher und arbeitet mit 24 V DC (20,4–28,8 V zulässig). Sie unterstützt taktsynchronen Betrieb (Isochronous Mode) über PROFIBUS DP oder PROFINET (je nach Anwendung).
Welche Schnittstellen bietet die CPU? (MPI/DP + PROFINET)
Für klassische S7-300-Topologien ist die 1. Schnittstelle MPI/DP (12 Mbit/s) verfügbar; zusätzlich besitzt die CPU PROFINET-Ethernet mit integriertem 2-Port-Switch. Das erleichtert die Einbindung sowohl in PROFIBUS-Strukturen als auch in PROFINET-Netze – besonders wichtig bei Mischanlagen.
Safety-Funktionen: Was bedeutet „F-CPU“ im Betrieb?
Als CPU 317F-2 PN/DP ist die Baugruppe für fehlersichere Anwendungen ausgelegt. Siemens beschreibt die Unterschiede/Ergänzungen der F-Variante gegenüber der Standard-CPU in einer eigenen Produktinformation (z. B. Hardware-/Firmware-Bezug).
Projektierung & Software: STEP 7 / Distributed Safety
Für Engineering nennt das Datenblatt STEP 7 V5.5 oder höher sowie Distributed Safety V5.4 SP4. Das ist ein starkes Kaufargument, wenn vorhandene Engineering-Umgebungen weiter genutzt und Sicherheitsprojekte sauber wartbar bleiben sollen.
MMC (Micro Memory Card): Warum sie Pflicht ist
Die CPU benötigt zwingend eine Micro Memory Card (MMC). Ohne MMC ist der Betrieb nicht möglich bzw. Wiederinbetriebnahme/Programmhandling werden zum Engpass – daher ist MMC-Zustand/Backup-Strategie in der Instandhaltung besonders wichtig.
Reparatur: Leistungsumfang, Durchlaufzeit, Garantie
Für schnelle Anlagenverfügbarkeit bietet EICHLER eine Reparatur (2–5 Tage) an. Genannt werden technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Optional ist ein „Prüfprotokoll F-CPU“ (190 €) auswählbar – hilfreich für Audit-/Nachweisprozesse.
Austausch statt Reparatur: Wann lohnt sich das?
Wenn Stillstand teuer ist, ist Austausch (1–3 Tage) häufig der schnellste Weg zurück in die Produktion. Zusätzlich sind Gebraucht und Neu jeweils mit 1–3 Tagen gelistet – praktisch für Budget- und Verfügbarkeitsplanung.
EOP (End of Product): Ersatzteilstrategie für Bestandsanlagen
Da auf eurer Seite EOP: 2025-10-01 ausgewiesen ist, steigt die Bedeutung von verfügbaren Ersatz-CPUs, Austausch und geprüften Services, um Bestandsanlagen wirtschaftlich weiter zu betreiben.
Identifikation & Bestellung: EAN/UPC & EICHLER-Art.-Nr.
Für Einkauf und eindeutige Zuordnung sind die IDs bereits sauber hinterlegt: K0252214, EAN 4025515077800, UPC 040892550344.
| Attribut | Wert |
|---|---|
| Produkttyp-Bezeichnung | CPU 317F-2 PN/DP |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.2 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; über PROFIBUS DP- oder PROFINET-Schnittstelle |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V5.5, Distributed Safety V5.4 SP4 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 750 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 4 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 4,65 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 1 536 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,025 µs |
| für Wortoperationen, typ. | 0,03 µs |
| für Festpunktarithmetik, typ. | 0,04 µs |
| für Gleitpunktarithmetik, typ. | 0,16 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 2 048; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 2 048; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 2 048; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 2 048; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 - Taktsynchronität ist entweder an DP oder an PROFINET IO möglich (nicht gleichzeitig) |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO) |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 512 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — einstellbar | Ja |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 512 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 256 kbyte |
| Merker | |
| ● Größe, max. | 4 096 byte |
| ● Remanenz vorhanden | Ja; von MB 0 bis MB 4 095 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 768 byte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 8 192 byte |
| ● Ausgänge | 8 192 byte |
| davon dezentral | |
| — Eingänge | 8 192 byte |
| — Ausgänge | 8 192 byte |
| Prozessabbild | |
| ● Eingänge | 8 192 byte |
| ● Ausgänge | 8 192 byte |
| ● Eingänge, einstellbar | 8 192 byte |
| ● Ausgänge, einstellbar | 8 192 byte |
| ● Eingänge, voreingestellt | 256 byte |
| ● Ausgänge, voreingestellt | 256 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt |
| Digitale Kanäle | |
| ● Eingänge | 65 536 |
| — davon zentral | 1 024 |
| ● Ausgänge | 65 536 |
| — davon zentral | 1 024 |
| Analoge Kanäle | |
| ● Eingänge | 4 096 |
| — davon zentral | 256 |
| ● Ausgänge | 4 096 |
| — davon zentral | 256 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | 1 |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 4 |
| ● Nummer/Nummernband | 0 bis 3 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja; bei DP-Slave nur Uhrzeit-Slave |
| ● auf DP, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja; als Client |
| Digitaleingaben | |
| Anzahl der Eingänge | 0 |
| Digitalausgaben | |
| Anzahl der Ausgänge | 0 |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1 |
| Anzahl Schnittstellen RS 485 | 1 |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124 |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — Direkter Datenaustausch (Querverkehr) | Ja; als Teilnehmer |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 8 kbyte |
| — Ausgänge, max. | 8 kbyte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja; nur einseitig projektierte Verbindung |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| 2. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja; 10/100 Mbit/s |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität |
| ● PROFINET CBA | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP |
| ● Webserver | Ja |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 16, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — IRT | Ja |
| — Shared Device | Ja |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 |
| — Anzahl anschließbarer IO-Device, max. | 128 |
| — davon IO-Devices mit IRT, max. | 64 |
| — davon in Linie, max. | 64 |
| — Anzahl IO-Devices mit IRT und der Option "Hohe Flexibilität" | 128 |
| — davon in Linie, max. | 61 |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 |
| — davon in Linie, max. | 128 |
| — Aktivieren/Deaktivieren von IO-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Gerätetausch ohne Wechselmedium | Ja |
| — Sendetakte | 250 μs, 500 μs,1 ms; 2 ms, 4 ms (nicht bei IRT mit Option "Hohe Flexibilität") |
| — Aktualisierungszeit | 250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“) |
| Adressbereich | |
| — Eingänge, max. | 8 kbyte |
| — Ausgänge, max. | 8 kbyte |
| — Nutzdatenkonsistenz, max. | 1 024 byte |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 16, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| Übergabespeicher | |
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| Submodule | |
| — Anzahl, max. | 64 |
| — Nutzdaten je Submodul, max. | 1 024 byte |
| PROFINET CBA | |
| ● azyklische Übertragung | Ja |
| ● zyklische Übertragung | Ja |
| Offene IE-Kommunikation | |
| ● Anzahl Verbindungen, max. | 16 |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 |
| ● Keep-Alive-Funktion, unterstützt | Ja |
| Protokolle | |
| PROFIsafe | Ja |
| Redundanzbetrieb | |
| Medienredundanz | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 16 |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 16 |
| — Datenlänge, max. | 32 768 byte |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 16 |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja |
| ● anwenderdefinierte Webseiten | Ja |
| ● Anzahl HTTP-Clients | 5 |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| PROFINET CBA (bei eingestellter Sollkommunikationsbelastung) | |
| ● Solleinstellung für die CPU-Kommunikationslast | 50 % |
| ● Anzahl remote Verschaltungspartner | 32 |
| ● Anzahl Funktionen Master/Device | 30 |
| ● Summe aller Anschlüsse Master/Device | 1 000 |
| ● Datenlänge aller eingehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Datenlänge aller ausgehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Anzahl geräteinterner und PROFIBUS-Verschaltungen | 500 |
| ● Datenlänge der geräteinternen und PROFIBUS-Verschaltungen, max. | 4 000 byte |
| ● Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit azyklischer Übertragung | |
| — Abtastintervall, min. | 500 ms |
| — Anzahl eingehender Verschaltungen | 100 |
| — Anzahl ausgehender Verschaltungen | 100 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit zyklischer Übertragung | |
| — Übertragungshäufigkeit: Übertragungsintervall, min. | 10 ms |
| — Anzahl eingehender Verschaltungen | 200 |
| — Anzahl ausgehender Verschaltungen | 200 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 450 byte |
| HMI Variablen über PROFINET (azyklisch) | |
| — Anzahl anmeldbarer Stationen für HMI-Variablen (PN OPC/iMap) | 3; 2x PN OPC / 1x iMap |
| — HMI-Variablenaktualisierung | 500 ms |
| — Anzahl HMI-Variablen | 200 |
| — Datenlänge aller HMI-Variablen, max. | 2 000 byte |
| PROFIBUS Proxy Funktionalität | |
| — unterstützt | Ja |
| — Anzahl gekoppelter PROFIBUS-Geräte | 16 |
| — Datenlänge pro Anschluss, max. | 240 byte; Slave-abhängig |
| Anzahl Verbindungen | |
| ● gesamt | 32 |
| ● verwendbar für PG-Kommunikation | 31 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 31 |
| ● verwendbar für OP-Kommunikation | 31 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 31 |
| ● verwendbar für S7-Basis-Kommunikation | 30 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 30 |
| ● verwendbar für S7-Kommunikation | 16 |
| — für S7-Kommunikation reserviert | 0 |
| — für S7-Kommunikation einstellbar, min. | 0 |
| — für S7-Kommunikation einstellbar, max. | 16 |
| ● Anzahl der Instanzen gesamt, max. | 32 |
| ● verwendbar für Routing | X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 32; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab V 5.5 |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 340 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| SF-LED leuchtet rot – was bedeutet das und was ist der erste Schritt? | SF (System Fault) zeigt einen Systemfehler (Software-/Hardware-/Konfigurationsproblem). Erster Schritt: Diagnosepuffer der CPU auslesen und die dort genannte Ursache abarbeiten (z. B. fehlende OBs, Hardware-Konflikte). |
| BF-LED blinkt (Bus Fault) – woran liegt es typischerweise? | BF weist auf eine Kommunikationsstörung hin (PROFIBUS oder PROFINET). Prüfen: Teilnehmer/Topologie, Adressen/Device-Name bei PROFINET, Kabel/Switch/Terminierung. Häufig erlischt BF, sobald die CPU die IO-Devices korrekt „akzeptiert“ (passende HW-Konfig geladen). |
| BF2/BUS2F (PROFINET-Seite) bleibt an – obwohl „alles läuft“: Was tun? | Bei PROFINET kann BF2 z. B. anstehen, wenn ein IO-Device nicht exakt zur geladenen Konfiguration passt oder noch nicht sauber zugeordnet ist (Name/Port/Topologie). Vorgehen: Online-Diagnose, PN-Teilnehmerliste, Gerätezuordnung und Akzeptanz prüfen. |
| STOP-LED blinkt nach OS-Update – warum und wie beheben? | Nach einem Betriebssystem-Update kann die CPU eine Speicher-Rücksetzung (MRES) anfordern (STOP blinkt langsam). Danach Programm/Systemdaten erneut laden. |
| CPU meldet Speicher-/MMC-Themen oder läuft nicht an – was ist der häufigste Auslöser? | Ein häufiger Auslöser ist eine fehlende/defekte MMC oder inkonsistente Daten auf der Karte. Da die MMC für den Betrieb zwingend ist, sollten MMC-Zustand, Kartentyp und Backup/Restore-Prozess zuerst geprüft werden. |
| Wann lohnt sich Austausch statt langer Fehlersuche? | Wenn SF/BF wiederkehrt, die CPU instabil in STOP fällt oder Stillstandkosten hoch sind, ist ein geprüfter Austausch (1–3 Tage) oft die wirtschaftlichste Option – Diagnose kann parallel in Ruhe abgeschlossen werden. |
Wofür steht 6ES7317-2FK14-0AB0 in der Praxis?
Für eine fehlersichere S7-300 CPU 317F-2 PN/DP als 1:1-Ersatz in Anlagen mit Safety-Anforderungen – ideal, wenn Betriebssicherheit und schnelle Verfügbarkeit wichtiger sind als ein Retrofit.
Welche Schnittstellen sind integriert?
MPI/DP (12 Mbit/s) für klassische S7-300/PROFIBUS-Umgebungen plus PROFINET mit 2-Port-Switch für Ethernet-basierte Netze.
Welche Software wird für Engineering benötigt?
Laut Datenblatt: STEP 7 V5.5 oder höher sowie Distributed Safety V5.4 SP4.
Warum ist die Micro Memory Card (MMC) so wichtig?
Die MMC ist mandatory (zwingend erforderlich), sonst ist Betrieb/Handling nicht zuverlässig möglich.
Wie schnell ist eine Lösung verfügbar – Reparatur oder Austausch?
Austausch 1–3 Tage für minimalen Stillstand; Reparatur 2–5 Tage inkl. Funktionsprüfung & mind. 24 Monate Garantie.
