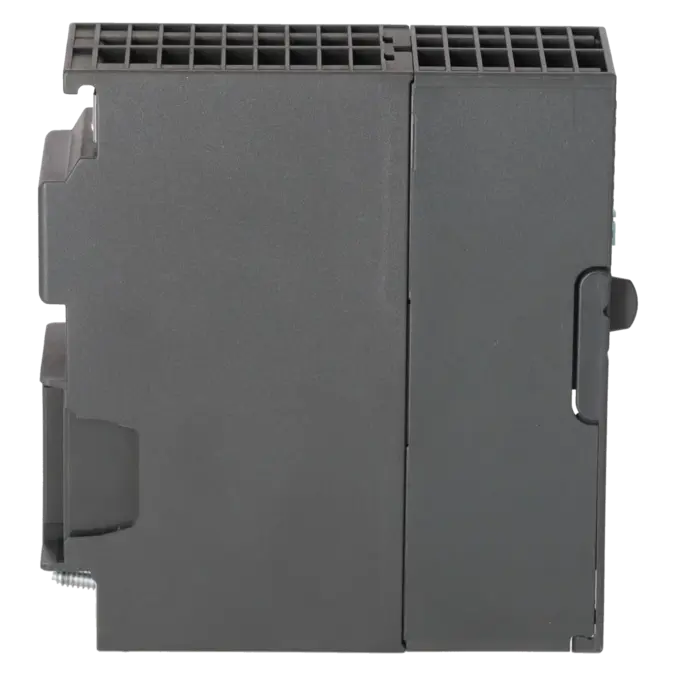

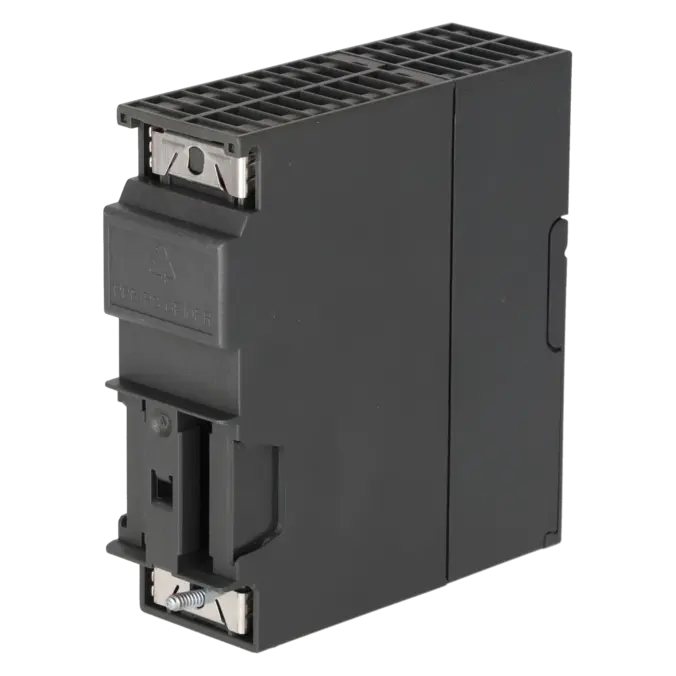

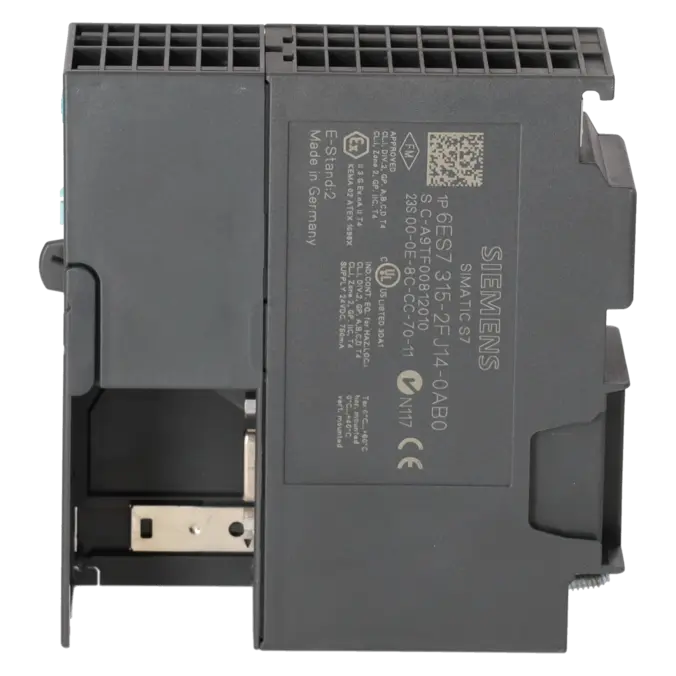

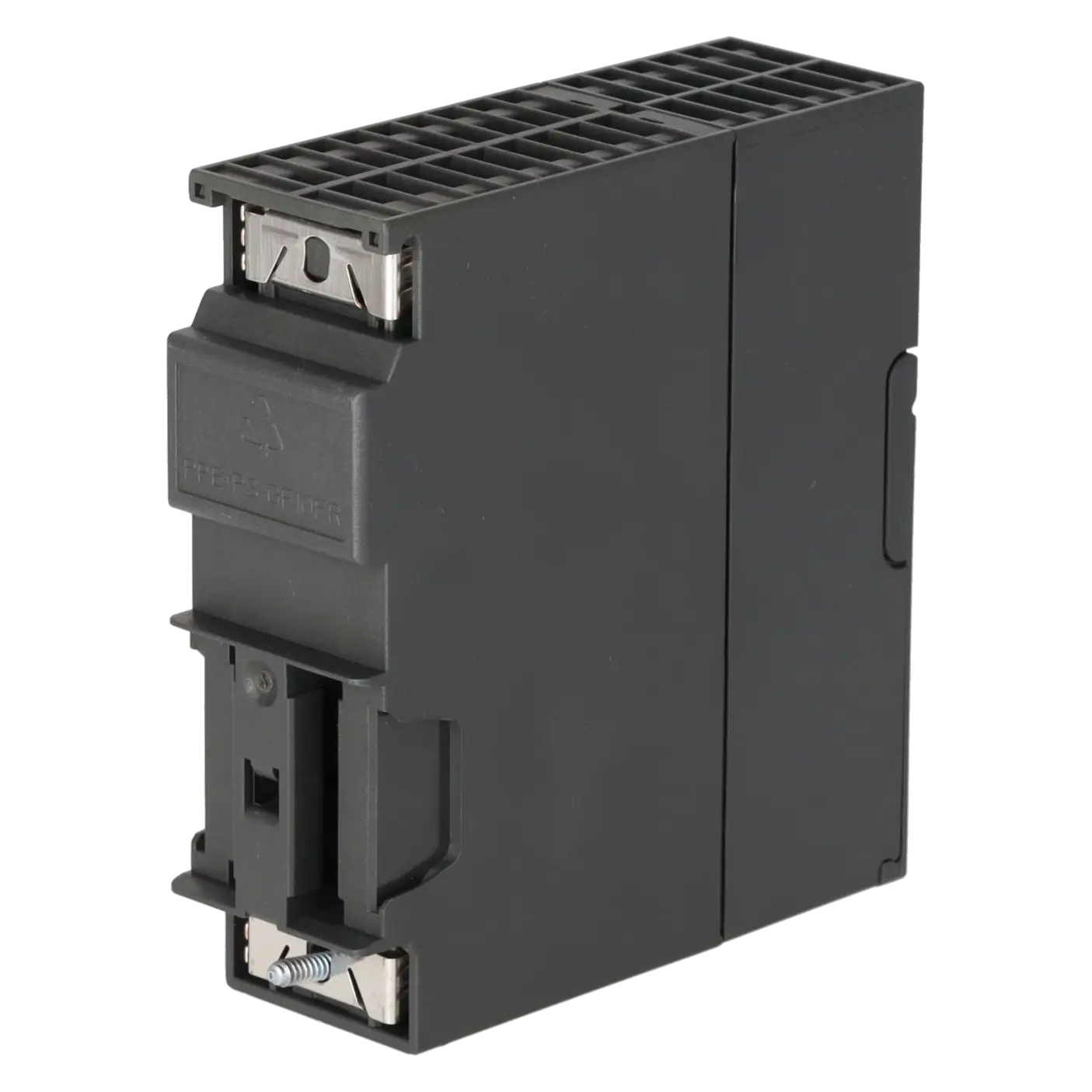

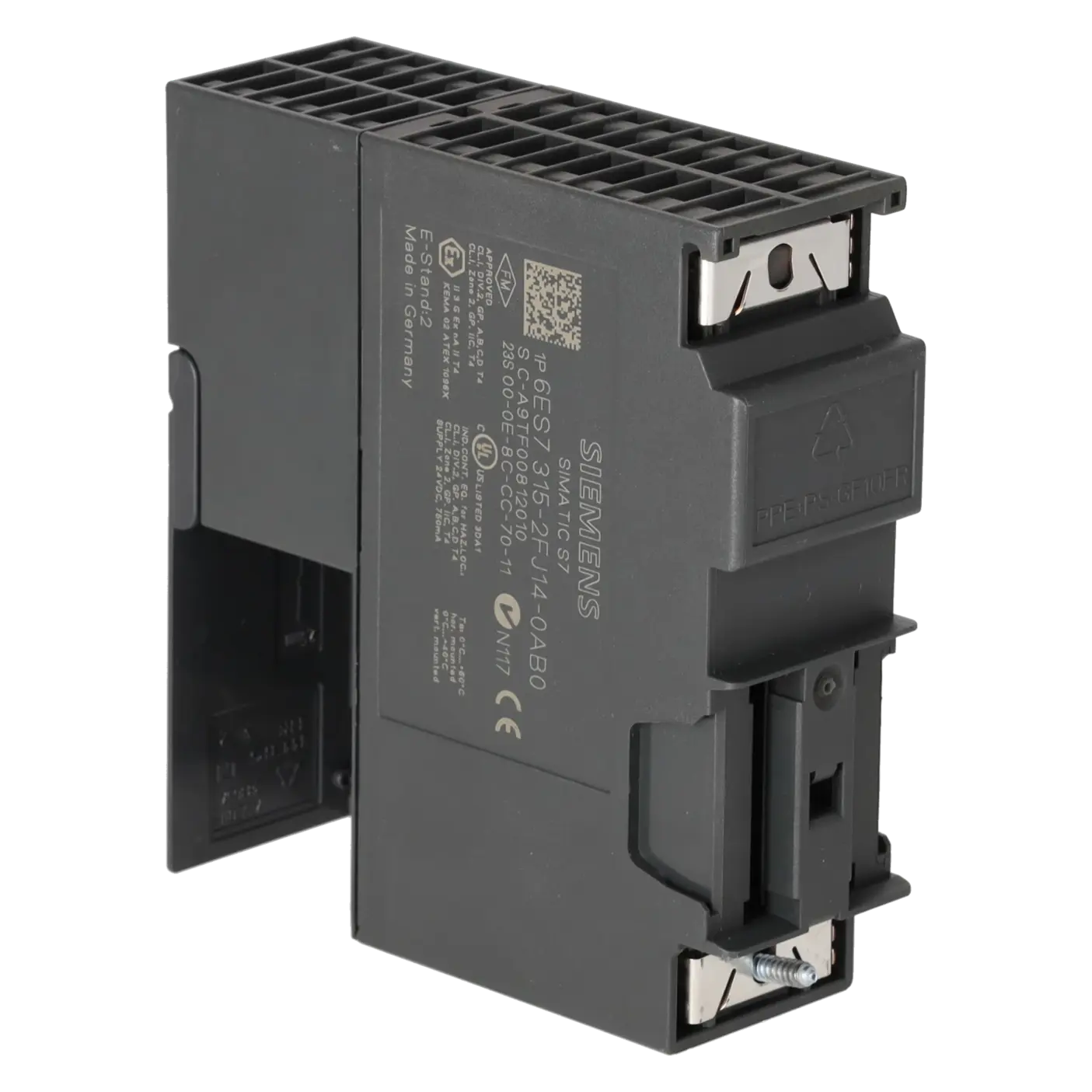

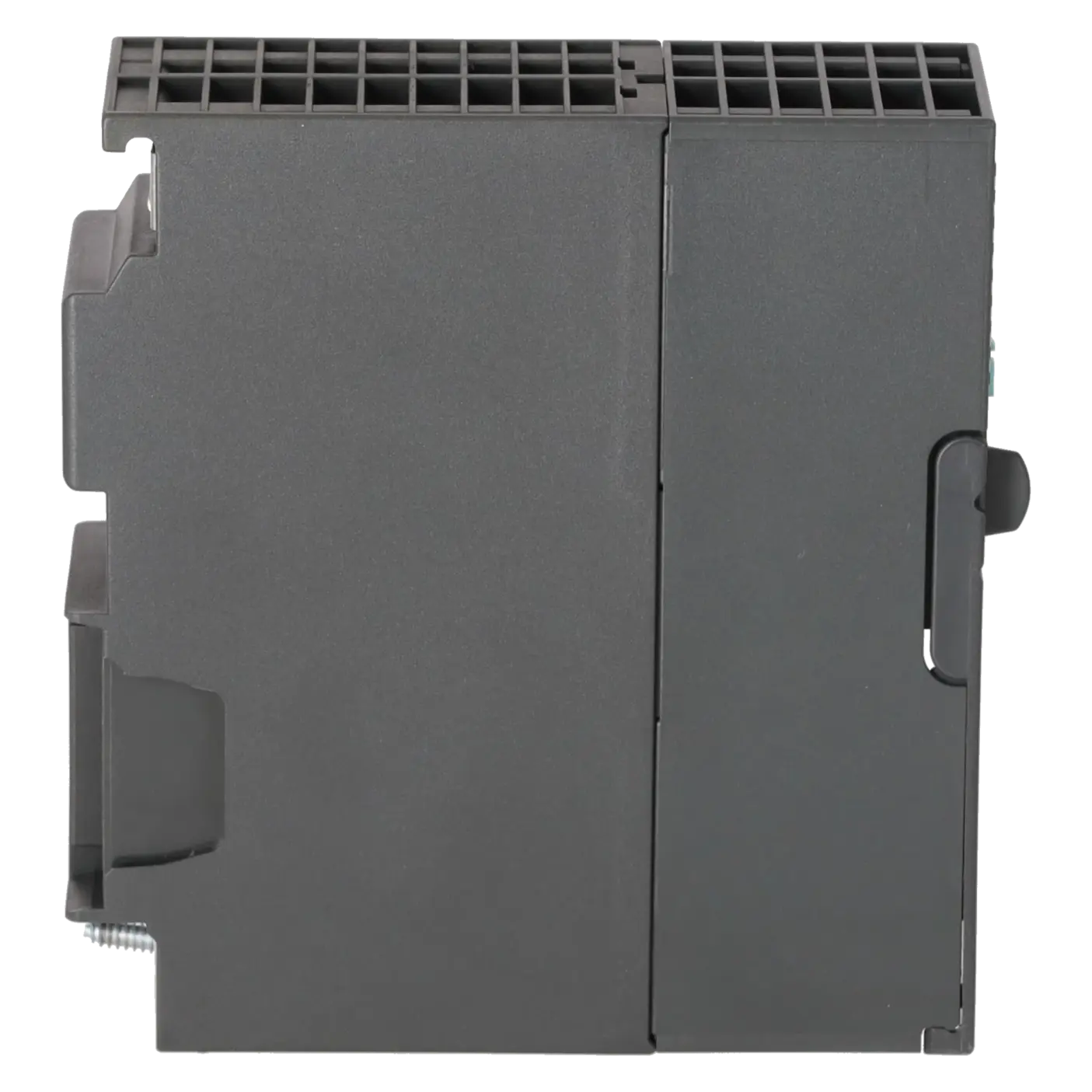

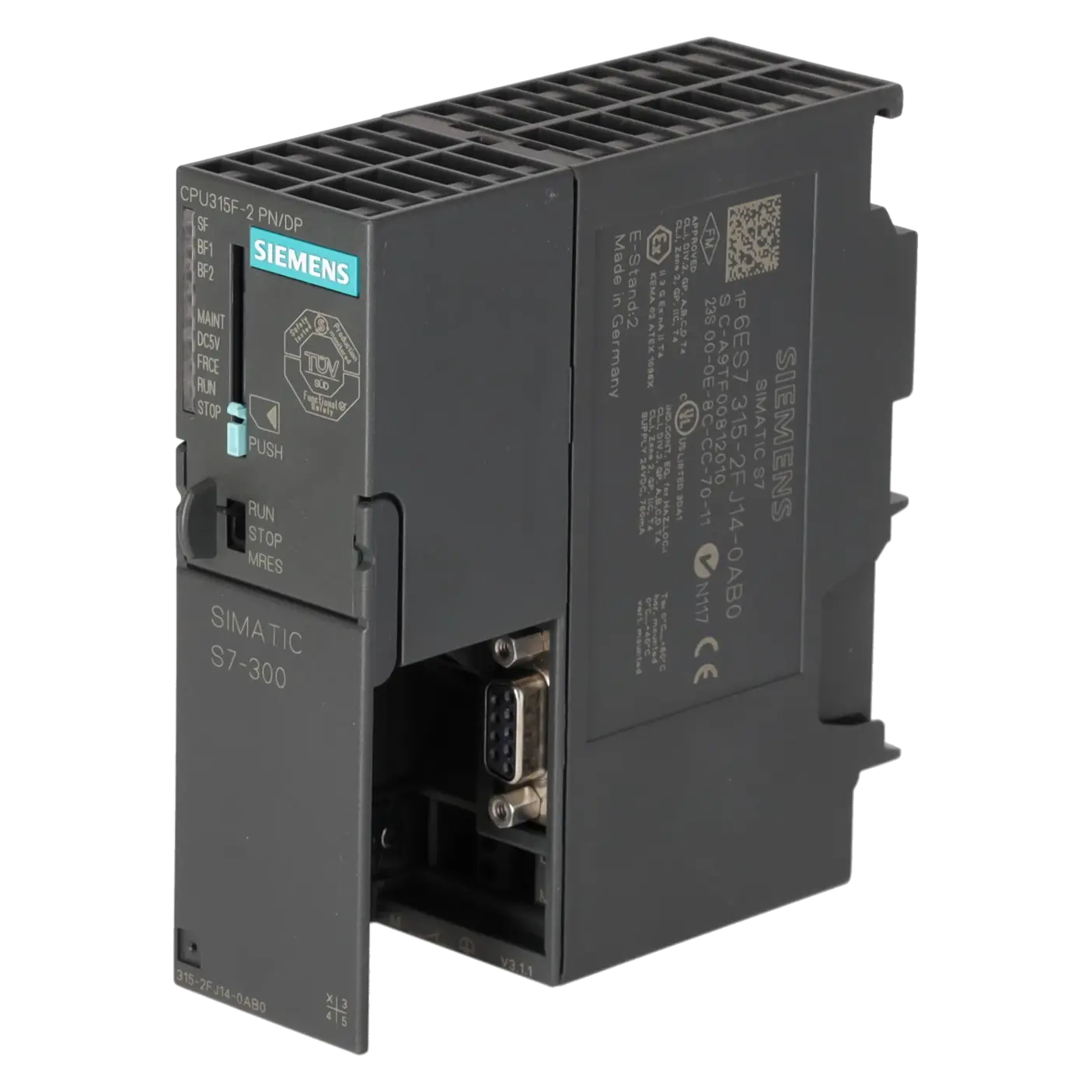

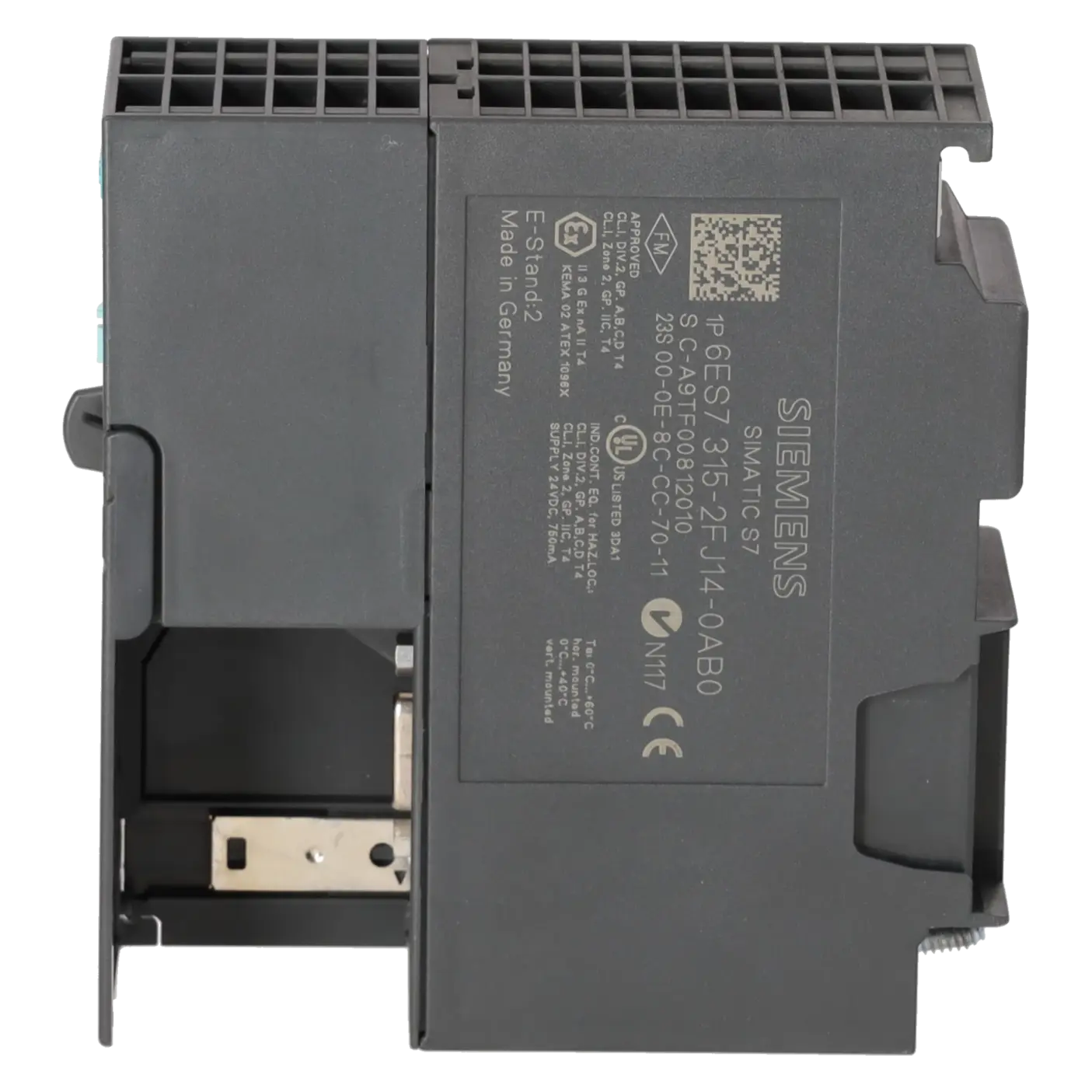

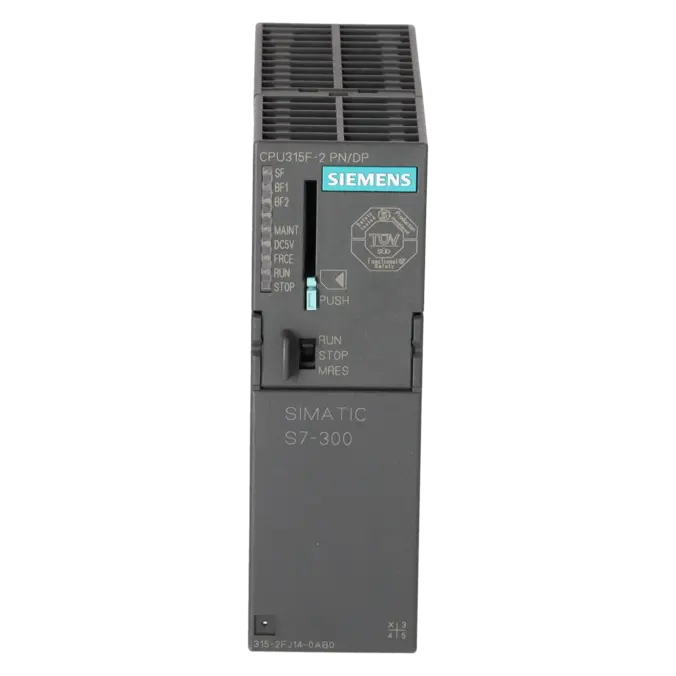

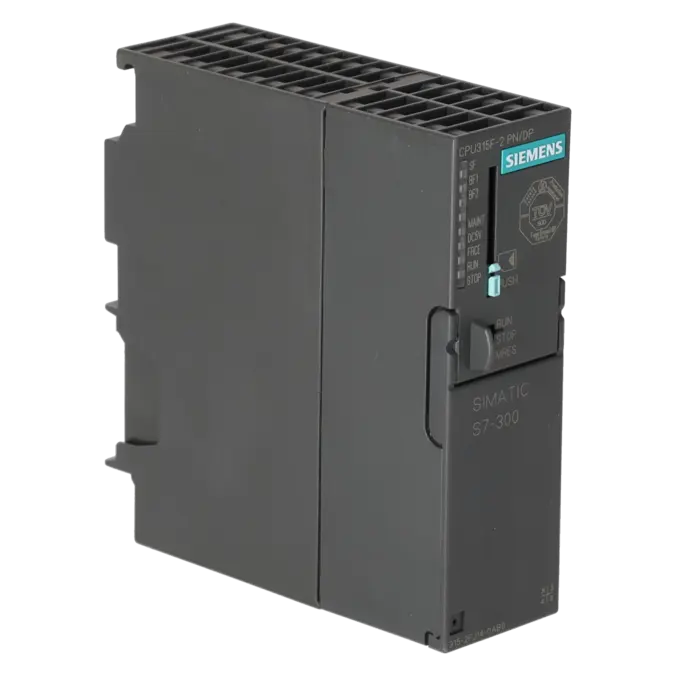

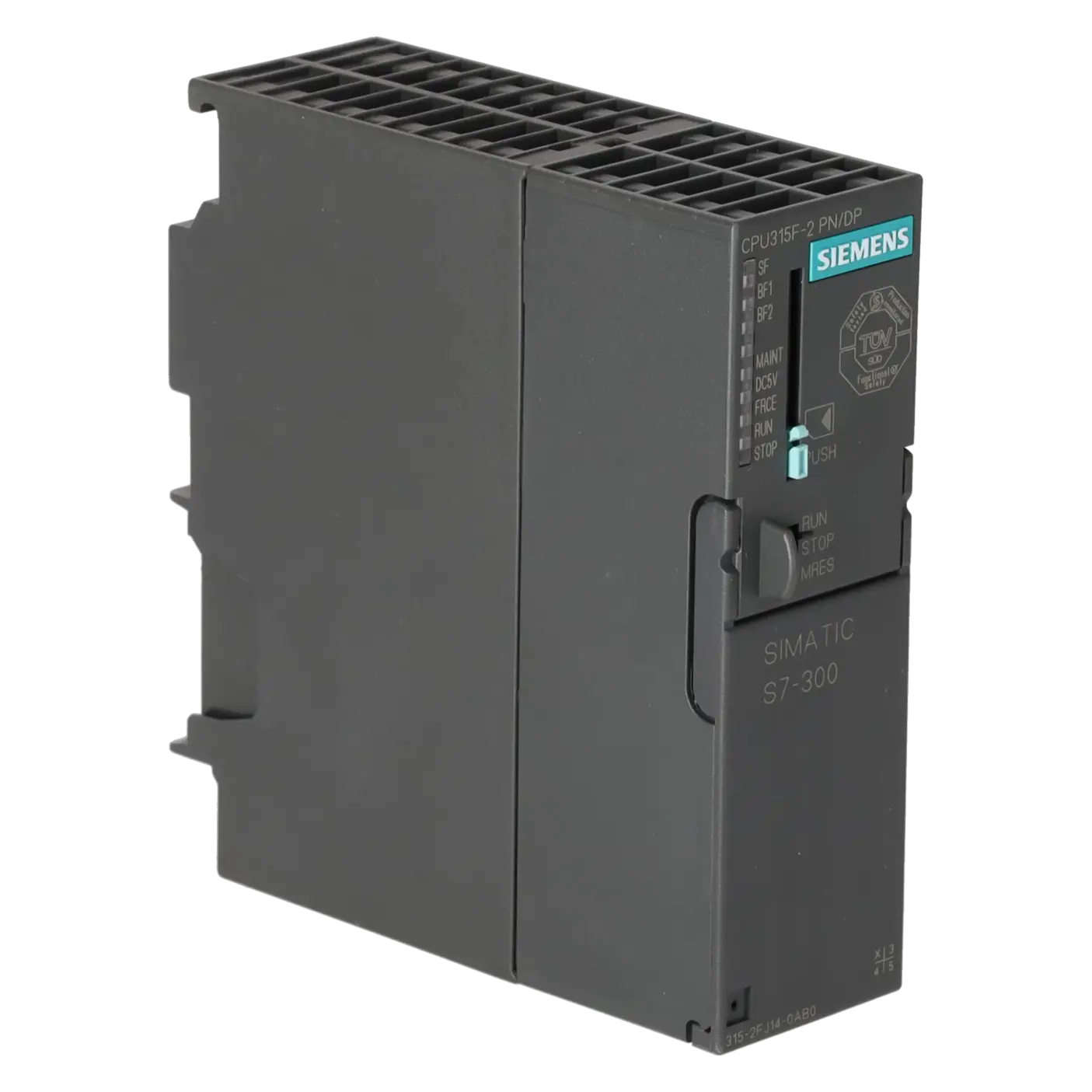

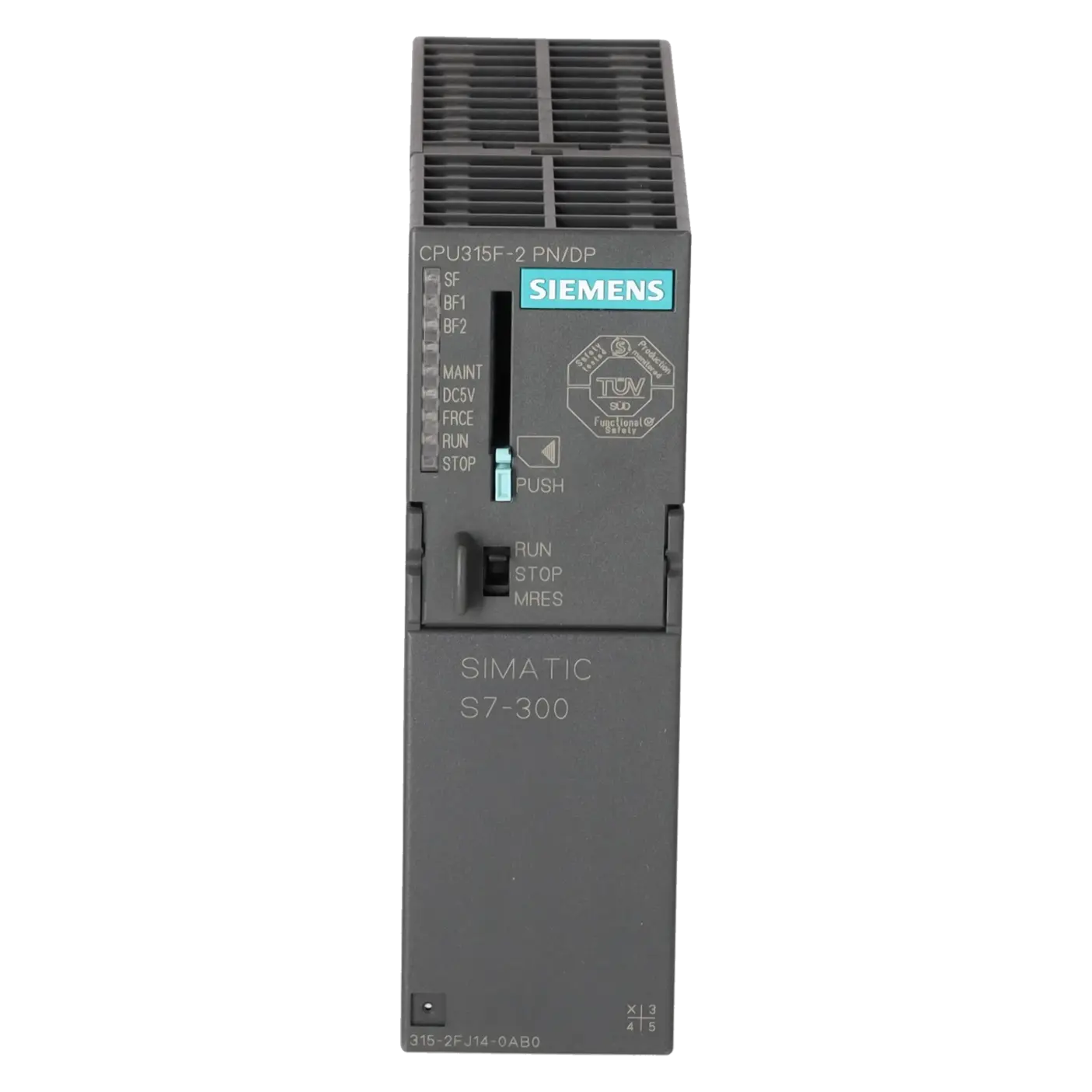

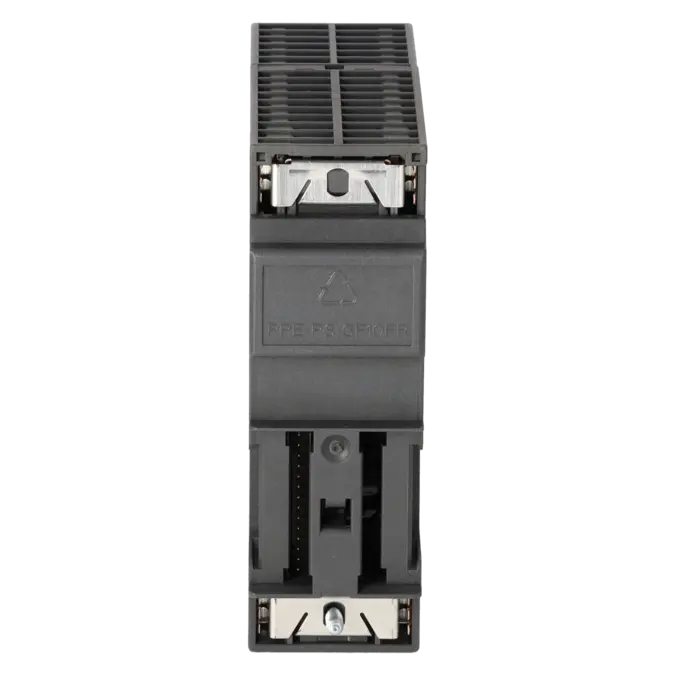

SIEMENS 6ES7315-2FJ14-0AB0
-
SIEMENS | Baugruppen | CPU / Zentralbaugruppen
- EICHLER-Art.Nr.: K0252211
- EAN: 4025515078272
- UPC: 662643510003
Produktbeschreibung
SIMATIC S7-300 CPU315F-2 PN/DP, ZENTRALBAUGRUPPE MIT 512 KBYTE ARBEITSSPEICHER, 1. SS MPI/DP 12MBIT/S, 2. SS ETHERNET PROFINET, MIT 2 PORT SWITCH, MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6ES7315-2FJ14-0AB0
Reparatur
von 1.436,24 €
bis 2.585,22 €
Austausch
2.469,03 €
1.851,77 €
Gebraucht
3.462,95 €
2.597,21 €
Neu
4.721,20 €
3.540,90 €
SIEMENS |
6ES7315-2FJ14-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.379 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515078272 | ||
| UPC | 662643510003 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4A89 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20091125 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-02 | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6ES7315-2FJ14-0AB0 und wo wird es eingesetzt
Die SIEMENS 6ES7315-2FJ14-0AB0 ist eine SIMATIC S7-300 CPU 315F-2 PN/DP. Es handelt sich um eine fehlersichere Zentralbaugruppe für Automatisierungsaufgaben mit erhöhten Sicherheitsanforderungen. Die CPU verbindet klassische S7-300-Anwendungen mit PROFIBUS DP, MPI und PROFINET in einer Baugruppe. Damit eignet sie sich für Maschinen und Anlagen, in denen Standardsteuerung und Safety-Funktionen zusammengeführt werden müssen, etwa in Fördertechnik, Verpackung, Handling, Fertigungslinien oder vernetzten ET-200-Peripheriestrukturen. Für Instandhalter ist die Baugruppe wichtig, wenn eine bestehende S7-300F-Anlage stabil weiterbetrieben werden soll. Für den Einkauf ist sie relevant, wenn eine identische Artikelnummer für Austausch, Reparatur oder Bevorratung benötigt wird.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die CPU bietet 512 KByte Arbeitsspeicher, arbeitet mit 24 V DC, benötigt zwingend eine Micro Memory Card und verfügt über zwei integrierte Kommunikationswelten: eine MPI/PROFIBUS-DP-Schnittstelle bis 12 Mbit/s sowie eine PROFINET-Schnittstelle mit 2-Port-Switch. Für die Praxis bedeutet das: Die Baugruppe lässt sich sowohl in bestehende PROFIBUS-Architekturen einbinden als auch in Ethernet-basierte PROFINET-Netzwerke integrieren. Die CPU unterstützt auf PROFINET sowohl IO-Controller als auch IO-Device, zusätzlich offene IE-Kommunikation, Webserver-Funktionen und Medienredundanz. Für Safety-Anwendungen ist entscheidend, dass es sich um eine F-CPU handelt, die für fehlersichere Programme ausgelegt ist. Für die Projektierung nennt Siemens STEP 7 ab V5.5 und Distributed Safety ab V5.4 SP4.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für die 6ES7315-2FJ14-0AB0 ist auf der EICHLER-Artikelseite der Produktstatus EOP mit Datum 2025-10-01 angegeben. Siemens führt die CPU in aktuellen Produktquellen als Ersatzteil, was für Betreiber bestehender Anlagen ein klares Signal in Richtung Obsoleszenzmanagement ist. Für laufende Maschinen bedeutet das: Die Baugruppe bleibt für Bestandsanlagen beschaffungs- und servicekritisch, ist aber keine zukunftsorientierte Standardwahl für Neuprojekte. Herstellerseitig ist dokumentiert, dass die innovierte V3-CPU frühere V2-Varianten der 315F-2 PN/DP spare-part-kompatibel ersetzt hat. Ein aktuell von Siemens ausgewiesener 1:1-Steckersatz-Nachfolger für Neuanlagen war in den recherchierten Quellen nicht ersichtlich. Für Modernisierungen verweist Siemens stattdessen auf Migrationen in die S7-1500F-Welt, in einem Safety-Migrationsbeispiel auf eine CPU 1516F-3 PN/DP.
Verfügbare EICHLER Leistungen und warum sie in der Praxis relevant sind
Bei dieser Baugruppe sind für Unternehmen mehrere Beschaffungs- und Servicewege relevant: Reparatur, Austausch, Gebraucht und Neu. EICHLER weist für Reparaturen eine Bearbeitungszeit von 2 bis 5 Tagen aus, für Austausch, Gebraucht- und Neuware jeweils 1 bis 3 Tage. Zusätzlich ist ein F-CPU-Prüfprotokoll auswählbar. Besonders wichtig für Instandhaltung und Produktion ist, dass Reparaturen laut Seite eine technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie umfassen. Das ist bei obsoleszenznahen S7-300F-Baugruppen entscheidend, weil sich so Stillstandskosten reduzieren, Ersatzteilrisiken abfedern und vorhandene Anlagen länger funktionsfähig halten lassen, ohne sofort in eine komplette Migration investieren zu müssen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 315F-2 PN/DP |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.2 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; über PROFIBUS DP- oder PROFINET-Schnittstelle |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V5.5, Distributed Safety V5.4 SP4 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 750 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 4 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 4,65 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 512 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,05 µs |
| für Wortoperationen, typ. | 0,09 µs |
| für Festpunktarithmetik, typ. | 0,12 µs |
| für Gleitpunktarithmetik, typ. | 0,45 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO) |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — einstellbar | Ja |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 128 kbyte |
| Merker | |
| ● Größe, max. | 2 048 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 2 047 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 768 byte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| davon dezentral | |
| — Eingänge | 2 048 byte |
| — Ausgänge | 2 048 byte |
| Prozessabbild | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| ● Eingänge, einstellbar | 2 048 byte |
| ● Ausgänge, einstellbar | 2 048 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt |
| Digitale Kanäle | |
| ● Eingänge | 16 384 |
| — davon zentral | 1 024 |
| ● Ausgänge | 16 384 |
| — davon zentral | 1 024 |
| Analoge Kanäle | |
| ● Eingänge | 1 024 |
| — davon zentral | 256 |
| ● Ausgänge | 1 024 |
| — davon zentral | 256 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | 1 |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja; bei DP-Slave nur Uhrzeit-Slave |
| ● auf DP, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja; als Client |
| Digitaleingaben | |
| Anzahl der Eingänge | 0 |
| Digitalausgaben | |
| Anzahl der Ausgänge | 0 |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1 |
| Anzahl Schnittstellen RS 485 | 1 |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124 |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — Direkter Datenaustausch (Querverkehr) | Ja; als Teilnehmer |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja; nur einseitig projektierte Verbindung |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| 2. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja; 10/100 Mbit/s |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität |
| ● PROFINET CBA | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP |
| ● Webserver | Ja; nur Lesefunktion |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 14, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — IRT | Ja |
| — Shared Device | Ja |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 |
| — Anzahl anschließbarer IO-Device, max. | 128 |
| — davon IO-Devices mit IRT, max. | 64 |
| — davon in Linie, max. | 64 |
| — Anzahl IO-Devices mit IRT und der Option "Hohe Flexibilität" | 128 |
| — davon in Linie, max. | 61 |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 |
| — davon in Linie, max. | 128 |
| — Aktivieren/Deaktivieren von IO-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Gerätetausch ohne Wechselmedium | Ja |
| — Sendetakte | 250 μs, 500 μs,1 ms; 2 ms, 4 ms (nicht bei IRT mit Option "Hohe Flexibilität") |
| — Aktualisierungszeit | 250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“) |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| — Nutzdatenkonsistenz, max. | 1 024 byte |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 14, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| Übergabespeicher | |
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| Submodule | |
| — Anzahl, max. | 64 |
| — Nutzdaten je Submodul, max. | 1 024 byte |
| PROFINET CBA | |
| ● azyklische Übertragung | Ja |
| ● zyklische Übertragung | Ja |
| Offene IE-Kommunikation | |
| ● Anzahl Verbindungen, max. | 8 |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 |
| ● Keep-Alive-Funktion, unterstützt | Ja |
| Protokolle | |
| PROFIsafe | Ja |
| Redundanzbetrieb | |
| Medienredundanz | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 32 768 byte |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja; nur Lesefunktion |
| ● anwenderdefinierte Webseiten | Ja |
| ● Anzahl HTTP-Clients | 5 |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| PROFINET CBA (bei eingestellter Sollkommunikationsbelastung) | |
| ● Solleinstellung für die CPU-Kommunikationslast | 50 % |
| ● Anzahl remote Verschaltungspartner | 32 |
| ● Anzahl Funktionen Master/Device | 30 |
| ● Summe aller Anschlüsse Master/Device | 1 000 |
| ● Datenlänge aller eingehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Datenlänge aller ausgehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Anzahl geräteinterner und PROFIBUS-Verschaltungen | 500 |
| ● Datenlänge der geräteinternen und PROFIBUS-Verschaltungen, max. | 4 000 byte |
| ● Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit azyklischer Übertragung | |
| — Abtastintervall, min. | 500 ms |
| — Anzahl eingehender Verschaltungen | 100 |
| — Anzahl ausgehender Verschaltungen | 100 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit zyklischer Übertragung | |
| — Übertragungshäufigkeit: Übertragungsintervall, min. | 10 ms |
| — Anzahl eingehender Verschaltungen | 200 |
| — Anzahl ausgehender Verschaltungen | 200 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 450 byte |
| HMI Variablen über PROFINET (azyklisch) | |
| — Anzahl anmeldbarer Stationen für HMI-Variablen (PN OPC/iMap) | 3; 2x PN OPC / 1x iMap |
| — HMI-Variablenaktualisierung | 500 ms |
| — Anzahl HMI-Variablen | 200 |
| — Datenlänge aller HMI-Variablen, max. | 2 000 byte |
| PROFIBUS Proxy Funktionalität | |
| — unterstützt | Ja |
| — Anzahl gekoppelter PROFIBUS-Geräte | 16 |
| — Datenlänge pro Anschluss, max. | 240 byte; Slave-abhängig |
| Anzahl Verbindungen | |
| ● gesamt | 16 |
| ● verwendbar für PG-Kommunikation | 15 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für OP-Kommunikation | 15 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für S7-Basis-Kommunikation | 14 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 14 |
| ● verwendbar für S7-Kommunikation | 14 |
| — für S7-Kommunikation reserviert | 0 |
| — für S7-Kommunikation einstellbar, min. | 0 |
| — für S7-Kommunikation einstellbar, max. | 14 |
| ● Anzahl der Instanzen gesamt, max. | 32 |
| ● verwendbar für Routing | X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 16; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100 |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab V 5.5 |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 340 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum bleibt die CPU 315F-2 PN/DP nach dem Nachrüsten eines CP oder FM in STOP und die SF-LED leuchtet rot? | Häufig liegt ein Summenprüf- bzw. Konfigurationsfehler zwischen Hardwareaufbau, Ladespeicher und Projekt vor. Prüfen Sie, ob der Baugruppenstand zur Hardwarekonfiguration passt, übersetzen Sie die HW-Konfig neu, führen Sie falls nötig eine Urlöschung bzw. einen Gesamtreset durch und laden Sie anschließend Hardware und Anwenderprogramm vollständig neu in die CPU. |
| Warum verlangt die 6ES7315-2FJ14-0AB0 nach dem Einschalten eine Urlöschung oder warum verhält sich die MMC unplausibel? | Diese CPU arbeitet mit Micro Memory Card. Liegt auf der MMC ein nicht zur CPU passendes Projekt, kann eine Urlöschanforderung auftreten. Dann sollte die Karte nur im spannungslosen Zustand behandelt, korrekt formatiert bzw. urlöscht und danach mit dem passenden Projekt neu beschrieben werden. Siemens weist außerdem darauf hin, dass Firmware 2.19 nur online aktualisiert werden kann. |
| Warum leuchtet die SF-LED und im Diagnosepuffer steht OB122 oder E/A-Zugriffsfehler? | OB122 wird aufgerufen, wenn das Programm auf ein nicht vorhandenes oder aktuell nicht erreichbares Signalmodul zugreift. Prüfen Sie die HW-Konfiguration, Adresszuordnung, Steckplätze, die Erreichbarkeit dezentraler Peripherie und konsistente Datenzugriffe. Ist OB122 nicht geladen, geht die CPU bei diesem Fehler eher in STOP. Ist OB122 vorhanden, bleibt die CPU meist lauffähig, meldet den Zugriffsfehler aber weiter über Diagnosepuffer und SF-Anzeige. |
| Warum meldet die CPU BF oder OB86 mit PROFINET- oder PROFIBUS-Station failure? | OB86 steht typischerweise für Stations- oder Baugruppenausfall. Prüfen Sie deshalb Spannungsversorgung, Bus- bzw. Netzwerkkabel, Steckverbinder, Teilnehmerverfügbarkeit und die Übereinstimmung von projektierter und realer Topologie. Bei PROFINET ist außerdem wichtig, dass Gerätenamen und Nachbarschaftsbeziehungen zur projektierten Struktur passen, weil die CPU die Zuordnung der IO-Devices darüber vornimmt. |
| Warum kann ich über PROFINET nicht online auf die CPU 315F-2 PN/DP zugreifen und der Verbindungspartner meldet sich nicht? | Prüfen Sie die X2-PROFINET-Schnittstelle in der Hardwarekonfiguration, vergleichen Sie IP-Adresse und Subnetz von CPU, PG/PC und HMI und laden Sie die aktualisierte Hardwarekonfiguration erneut in die Steuerung. Bei dieser CPU muss die Ethernet-/PROFINET-Schnittstelle sauber projektiert sein, damit PG/OP-Kommunikation und weitere Verbindungen zuverlässig aufgebaut werden können. |
Benötigt die 6ES7315-2FJ14-0AB0 zwingend eine Micro Memory Card?
Ja. Siemens nennt für diese CPU ausdrücklich eine Micro Memory Card als erforderlich. Der Ladespeicher ist steckbar ausgeführt, das Backup von Programm und Daten erfolgt über die MMC, und Siemens gibt für die steckbare Karte eine Größe bis 8 MByte an. Für Betreiber bedeutet das: Ohne passende MMC ist ein regulärer Anlagenbetrieb dieser CPU nicht sinnvoll planbar.
Welche Software wird für die Projektierung der CPU 315F-2 PN/DP benötigt?
Siemens nennt für die 6ES7315-2FJ14-0AB0 STEP 7 ab V5.5 sowie Distributed Safety ab V5.4 SP4. Das ist vor allem für Einkauf und Instandhaltung wichtig, wenn vorhandene Engineering-Umgebungen geprüft oder Ersatzsysteme vorbereitet werden. Wer die CPU in älteren Service-Laptops oder Bestandsprojekten einsetzen will, sollte die vorhandene Softwareversion daher vor der Beschaffung prüfen.
Kann die CPU gleichzeitig PROFIBUS DP und PROFINET nutzen?
Ja. Die CPU besitzt eine RS-485-Schnittstelle für MPI/PROFIBUS DP und zusätzlich eine PROFINET-Schnittstelle mit 2 Ports und integriertem Switch. Auf PROFINET unterstützt sie IO-Controller und IO-Device sogar gleichzeitig. Das ist für Bestandsanlagen besonders wertvoll, wenn ältere PROFIBUS-Strukturen weiterlaufen sollen, aber neue Teilnehmer oder Visualisierungskomponenten bereits über PROFINET eingebunden werden.
Welche Sicherheitsanforderungen erfüllt die CPU?
Die CPU ist für fehlersichere Anwendungen ausgelegt. Siemens nennt für die CPU 315F-2 PN/DP Sicherheitsanforderungen bis SIL 3 nach IEC 61508 und PL e nach ISO 13849. Damit ist die Baugruppe für viele sicherheitsgerichtete Maschinenfunktionen geeignet, sofern das Gesamtsystem korrekt projektiert, validiert und mit passender F-Peripherie aufgebaut wird.
Ist die 6ES7315-2FJ14-0AB0 noch regulär im Lebenszyklus oder nur noch als Ersatzteil relevant?
Die recherchierten Quellen sprechen klar für einen späten Lebenszyklus. Auf der EICHLER-Seite ist EOP: 2025-10-01 angegeben, und Siemens führt das Produkt aktuell als spare part. Für Beschaffung und Life-Cycle-Management heißt das: Die CPU bleibt für Bestandsanlagen relevant, sollte aber bei Neuprojekten eher unter dem Blickwinkel Bestandserhalt, Reparatur, Austausch und Migrationsplanung bewertet werden.
Wie wird die Firmware bei 6ES7315-2FJ14-0AB0 aktualisiert?
Die CPU arbeitet in der aktuellen Dokumentation mit Firmware V3.2. Siemens nennt für Updates, dass Version 2.19 nur online eingespielt werden kann, während Updates bis einschließlich V3.2.17 auch über die Micro Memory Card möglich sind. Für Serviceeinsätze ist das wichtig, weil dadurch vorab geklärt werden kann, ob ein reiner MMC-Einsatz genügt oder eine Online-Verbindung zur CPU erforderlich ist.
Gibt es für 6ES7315-2FJ14-0AB0 einen direkten Nachfolger?
Ein aktueller, von Siemens eindeutig als 1:1-Nachfolger ausgewiesener Ersatz für Neuprojekte war in den recherchierten Quellen nicht ersichtlich. Siemens dokumentiert jedoch, dass die V3-Ausführung frühere V2-Varianten der 315F-2 PN/DP spare-part-kompatibel ersetzt hat. Für echte Modernisierungen zeigen Siemens-Unterlagen dagegen den Weg in die S7-1500F-Migration, in einem Safety-Beispiel auf eine CPU 1516F-3 PN/DP. Das ist eher eine Migrationslösung als ein steckkompatibler Austausch.
