SIEMENS 6AG1315-2EH14-7AB0
- EICHLER-Art.Nr.: K0251122
- EAN: 4042948538722
- UPC: 040892604344
Produktbeschreibung

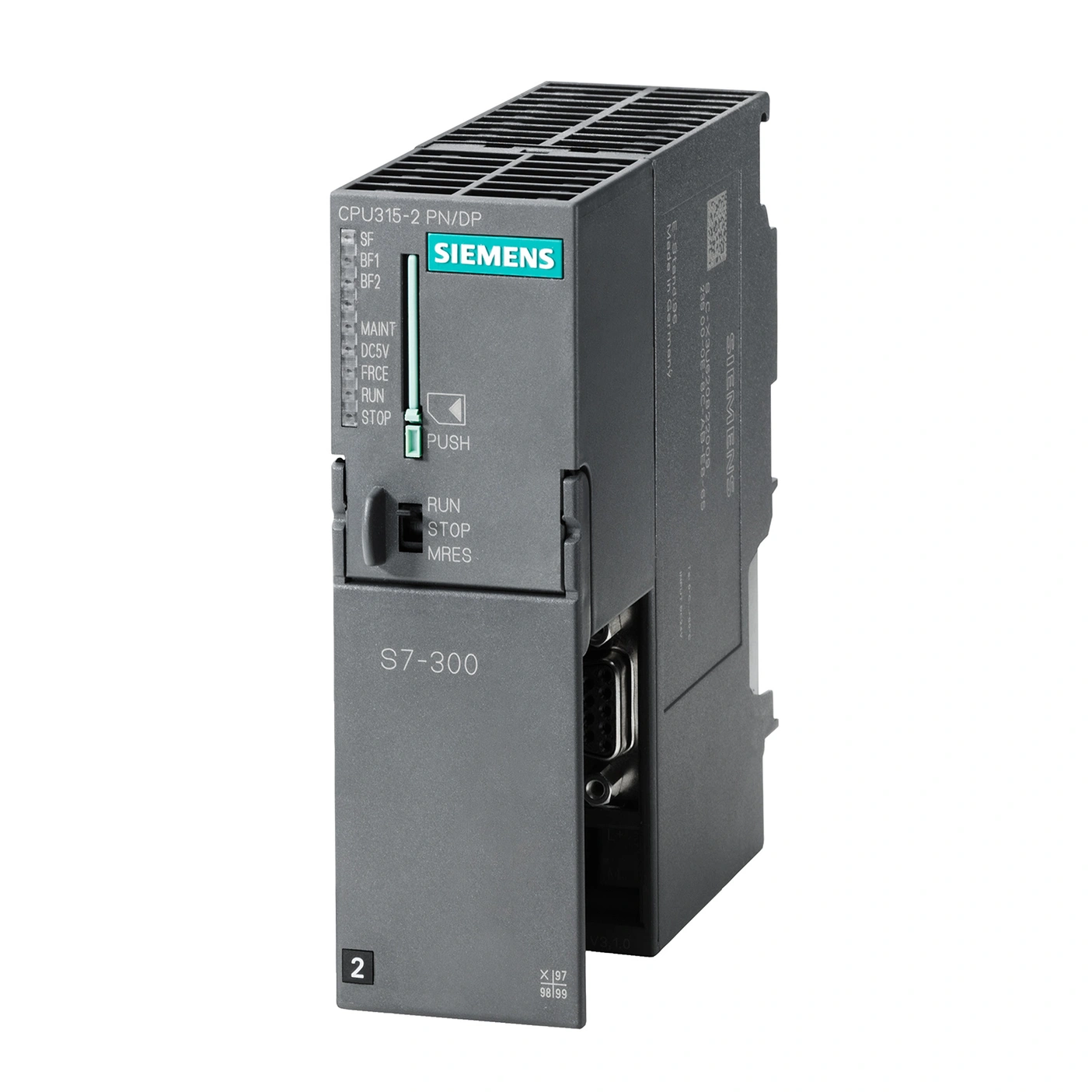

SIPLUS S7-300 CPU 315-2PN/DP -25...+70°C MIT CONFORMAL COATING BASED ON 6ES7315-2EH14-0AB0 . ZENTRALBAUGRUPPE MIT 384 KBYTE ARBEITSSPEICHER, 1. SCHNITTSTELLE MPI/DP 12MBIT/ S, 2. SCHNITTSTELLE ETHERNET PROFINET, MIT 2 PORT SWITCH, MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6AG1315-2EH14-7AB0
Reparatur
von 2.373,03 €
bis 3.489,75 €
Austausch
Gebraucht
Neu
SIEMENS |
6AG1315-2EH14-7AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 0.398 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4042948538722 | ||
| UPC | 040892604344 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | A&DSE/SIP ADD | ||
| Fabrikategruppe | 4398 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20120101 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-02 | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6AG1315-2EH14-7AB0 und wo wird es eingesetzt
6AG1315-2EH14-7AB0 ist eine SIEMENS SIPLUS S7-300 CPU 315-2 PN/DP für industrielle Automatisierungsanlagen. Die Zentralbaugruppe basiert auf 6ES7315-2EH14-0AB0 und ist durch Conformal Coating sowie einen erweiterten Temperaturbereich für anspruchsvollere Umgebungsbedingungen ausgelegt. Sie wird als Steuerungs-CPU in SIMATIC S7-300 Systemen eingesetzt, wenn Maschinen, Anlagen oder verteilte Peripherie über MPI/PROFIBUS DP und PROFINET angebunden werden. Besonders relevant ist die Baugruppe in Bestandsanlagen, in denen vorhandene STEP-7-Projekte, Feldbusstrukturen, PROFINET-Teilnehmer und S7-300 Peripherie weitergenutzt werden sollen. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, weil bereits kleine Abweichungen bei CPU-Typ, Schnittstellen oder Life-Cycle-Status die Austauschbarkeit beeinflussen können.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die CPU arbeitet mit einer 24-V-DC-Versorgung und verfügt über 384 KByte Arbeitsspeicher, was für die Programmlogik, Datenbausteine und Diagnosefunktionen der Anlage maßgeblich ist. Die erste Schnittstelle ist als kombinierte MPI/PROFIBUS-DP-Schnittstelle bis 12 Mbit/s ausgeführt, während die zweite Schnittstelle Ethernet PROFINET mit integriertem 2-Port-Switch bereitstellt. Dadurch kann die Baugruppe sowohl klassische PROFIBUS-Strukturen als auch PROFINET-Kommunikation in S7-300 Anlagen bedienen. Eine Micro Memory Card ist für den Betrieb erforderlich, weshalb bei Austausch, Reparatur oder Ersatzteilbeschaffung immer auch der Projektstand und das Speichermedium berücksichtigt werden sollten. Engineering ist mit STEP 7 ab V5.5 vorgesehen; für die Praxis ist deshalb die Übereinstimmung von Hardwarekonfiguration, Firmwarestand, Adressierung und vorhandener Anlagenstruktur entscheidend.
Produktstatus, Life-Cycle-Status und Obsoleszenz
6AG1315-2EH14-7AB0 ist im Life-Cycle-Kontext als Baugruppe für bestehende SIMATIC S7-300 Anlagen zu bewerten. Für S7-300 und ET 200M ist seit dem 01.10.2025 die Typstreichung beziehungsweise die späte Abkündigungsphase relevant. Damit gewinnt die strategische Ersatzteilplanung deutlich an Bedeutung, weil reguläre Neubeschaffung, Reparaturfähigkeit, Austauschgeräte und Bevorratung stärker in den Fokus rücken. Ein direkt kompatibler Nachfolger sollte nicht ohne technische Prüfung angenommen werden, da Schnittstellen, Projektierung, Peripherie, Kommunikationsbeziehungen und Programmstruktur anlagenabhängig sind. Betreiber sollten deshalb frühzeitig klären, ob Reparatur, Austausch, gesicherte Ersatzteilbestände oder eine spätere Migration wirtschaftlich sinnvoller sind. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für 6AG1315-2EH14-7AB0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die CPU elektrisch instandsetzbar ist und die bestehende Anlage ohne kurzfristige Migration weiterbetrieben werden soll. Austauschgeräte können helfen, Stillstandszeiten zu reduzieren, wenn eine schnelle Wiederinbetriebnahme erforderlich ist und Artikelnummer, Projektstand sowie Kommunikationsparameter sauber abgeglichen werden. Life Cycle Management unterstützt bei der Bewertung von Obsoleszenzrisiken, Bestandsaufnahme, Bevorratung und Versorgungsstrategie für S7-300 Anlagen. Ergänzend kann der Technische Vor-Ort-Service bei Programmsicherungen, Datensicherung, Störungssuche und Wiederinbetriebnahme unterstützen. Für Instandhalter kann zudem die EICHLERakademiE hilfreich sein, wenn Wissen zu SIMATIC S7, Diagnose und Fehlersuche strukturiert aufgebaut werden soll.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 315-2 PN/DP |
| basierend auf | 6ES7315-2EH14-0AB0 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; über PROFIBUS DP- oder PROFINET-Schnittstelle |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V5.5 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 750 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 4 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 4,65 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 384 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,05 µs |
| für Wortoperationen, typ. | 0,09 µs |
| für Festpunktarithmetik, typ. | 0,12 µs |
| für Gleitpunktarithmetik, typ. | 0,45 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO) |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — einstellbar | Ja |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 128 kbyte |
| Merker | |
| ● Größe, max. | 2 048 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 2 047 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 768 byte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| davon dezentral | |
| — Eingänge | 2 048 byte |
| — Ausgänge | 2 048 byte |
| Prozessabbild | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| ● Eingänge, einstellbar | 2 048 byte |
| ● Ausgänge, einstellbar | 2 048 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt |
| Digitale Kanäle | |
| ● Eingänge | 16 384 |
| — davon zentral | 1 024 |
| ● Ausgänge | 16 384 |
| — davon zentral | 1 024 |
| Analoge Kanäle | |
| ● Eingänge | 1 024 |
| — davon zentral | 256 |
| ● Ausgänge | 1 024 |
| — davon zentral | 256 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | 1 |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja; bei DP-Slave nur Uhrzeit-Slave |
| ● auf DP, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja; als Client |
| Digitaleingaben | |
| Anzahl der Eingänge | 0 |
| Digitalausgaben | |
| Anzahl der Ausgänge | 0 |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1; 2 Ports (Switch) RJ45 |
| Anzahl Schnittstellen RS 485 | 1; kombinierte MPI / PROFIBUS DP |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124 |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — Direkter Datenaustausch (Querverkehr) | Ja; als Teilnehmer |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja; nur einseitig projektierte Verbindung |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| 2. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja; 10/100 Mbit/s |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität |
| ● PROFINET CBA | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP |
| ● Webserver | Ja |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 14, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Ja; OB 61 Taktsynchronität nur alternativ an PROFIBUS DP oder PROFINET IO betreibbar |
| — IRT | Ja |
| — Shared Device | Ja |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 |
| — Anzahl anschließbarer IO-Device, max. | 128 |
| — davon IO-Devices mit IRT, max. | 64 |
| — davon in Linie, max. | 64 |
| — Anzahl IO-Devices mit IRT und der Option "Hohe Flexibilität" | 128 |
| — davon in Linie, max. | 61 |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 |
| — davon in Linie, max. | 128 |
| — Aktivieren/Deaktivieren von IO-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Gerätetausch ohne Wechselmedium | Ja |
| — Sendetakte | 250 μs, 500 μs,1 ms; 2 ms, 4 ms (nicht bei IRT mit Option "Hohe Flexibilität") |
| — Aktualisierungszeit | 250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“) |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| — Nutzdatenkonsistenz, max. | 1 024 byte |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 14, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| Übergabespeicher | |
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| Submodule | |
| — Anzahl, max. | 64 |
| — Nutzdaten je Submodul, max. | 1 024 byte |
| PROFINET CBA | |
| ● azyklische Übertragung | Ja |
| ● zyklische Übertragung | Ja |
| Offene IE-Kommunikation | |
| ● Anzahl Verbindungen, max. | 8 |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 |
| ● Keep-Alive-Funktion, unterstützt | Ja |
| Protokolle | |
| PROFIsafe | Nein |
| Redundanzbetrieb | |
| Medienredundanz | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 32 768 byte |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja |
| ● anwenderdefinierte Webseiten | Ja |
| ● Anzahl HTTP-Clients | 5 |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| PROFINET CBA (bei eingestellter Sollkommunikationsbelastung) | |
| ● Solleinstellung für die CPU-Kommunikationslast | 50 % |
| ● Anzahl remote Verschaltungspartner | 32 |
| ● Anzahl Funktionen Master/Device | 30 |
| ● Summe aller Anschlüsse Master/Device | 1 000 |
| ● Datenlänge aller eingehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Datenlänge aller ausgehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Anzahl geräteinterner und PROFIBUS-Verschaltungen | 500 |
| ● Datenlänge der geräteinternen und PROFIBUS-Verschaltungen, max. | 4 000 byte |
| ● Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit azyklischer Übertragung | |
| — Abtastintervall, min. | 500 ms |
| — Anzahl eingehender Verschaltungen | 100 |
| — Anzahl ausgehender Verschaltungen | 100 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit zyklischer Übertragung | |
| — Übertragungshäufigkeit: Übertragungsintervall, min. | 10 ms |
| — Anzahl eingehender Verschaltungen | 200 |
| — Anzahl ausgehender Verschaltungen | 200 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 450 byte |
| HMI Variablen über PROFINET (azyklisch) | |
| — Anzahl anmeldbarer Stationen für HMI-Variablen (PN OPC/iMap) | 3; 2x PN OPC / 1x iMap |
| — HMI-Variablenaktualisierung | 500 ms |
| — Anzahl HMI-Variablen | 200 |
| — Datenlänge aller HMI-Variablen, max. | 2 000 byte |
| PROFIBUS Proxy Funktionalität | |
| — unterstützt | Ja |
| — Anzahl gekoppelter PROFIBUS-Geräte | 16 |
| — Datenlänge pro Anschluss, max. | 240 byte; Slave-abhängig |
| Anzahl Verbindungen | |
| ● gesamt | 16 |
| ● verwendbar für PG-Kommunikation | 15 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für OP-Kommunikation | 15 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für S7-Basis-Kommunikation | 14 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 14 |
| ● verwendbar für S7-Kommunikation | 14 |
| — für S7-Kommunikation reserviert | 0 |
| — für S7-Kommunikation einstellbar, min. | 0 |
| — für S7-Kommunikation einstellbar, max. | 14 |
| ● Anzahl der Instanzen gesamt, max. | 32 |
| ● verwendbar für Routing | X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 16; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Normen, Zulassungen, Zertifikate | |
| CE-Kennzeichen | Ja |
| UL-Zulassung | Ja; File E239877 |
| RCM (ehemals C-TICK) | Ja |
| KC-Zulassung | Ja |
| EAC (ehemals Gost-R) | Ja |
| Einsatz im explosionsgefährdeten Bereich | |
| ● ATEX | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | -25 °C; = Tmin |
| ● max. | 70 °C; = Tmax; 60 °C @ UL/cUL, ATEX and FM use |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m |
| ● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) |
| Relative Luftfeuchte | |
| ● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand) |
| Widerstandsfähigkeit | |
| Einsatz in ortsfesten industriellen Anlagen | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; * |
| Einsatz auf Schiffen/auf See | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * |
| Einsatz in der industriellen Prozesstechnik | |
| — gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) |
| — Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) |
| Anmerkung | |
| — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab V 5.5 |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 340 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet die SF-LED an 6AG1315-2EH14-7AB0? | Zuerst sollte der Diagnosepuffer der CPU ausgelesen werden, um zwischen Hardwarefehler, Softwarefehler und Peripherieereignis zu unterscheiden. Anschließend ist zu prüfen, ob die projektierte Hardware mit der tatsächlich gesteckten Baugruppe und den angeschlossenen Stationen übereinstimmt. Danach sollten Programmbausteine, Systemfehler-OBs und zuletzt auftretende Peripherie- oder Kommunikationsereignisse abgeglichen werden. Falls die SF-LED weiterhin aktiv bleibt, ist eine elektrische Prüfung der CPU und der Versorgung sinnvoll. |
| Warum blinkt BF1 an 6AG1315-2EH14-7AB0? | Zuerst sollte die MPI- oder PROFIBUS-DP-Adresse mit der Projektierung abgeglichen werden. Anschließend sind Busstecker, Abschlusswiderstände, Schirmung, Leitungslänge und die Erreichbarkeit der projektierten DP-Teilnehmer zu kontrollieren. Danach sollte geprüft werden, ob einzelne Slaves fehlen, falsch parametriert sind oder mit einer anderen Baudrate arbeiten. Falls der Busfehler bestehen bleibt, sollte die Schnittstelle der CPU mit einer bekannten funktionierenden Busumgebung verglichen werden. |
| Warum blinkt BF2 an 6AG1315-2EH14-7AB0? | Zuerst sollte geprüft werden, ob PROFINET-Gerätename, IP-Adresse und Subnetz zur Projektierung passen. Anschließend sind Ethernet-Leitungen, Switch-Ports, Steckverbindungen und die Link-Anzeigen an den RJ45-Ports zu kontrollieren. Danach sollte abgeglichen werden, ob alle projektierten PROFINET-IO-Devices erreichbar sind und ob ein Gerätetausch ohne korrekt gesetzten Gerätenamen erfolgt ist. Falls der Fehler weiterhin besteht, ist die PROFINET-Diagnose im Engineering-System zur Eingrenzung zu nutzen. |
| Warum bleibt 6AG1315-2EH14-7AB0 nach dem Einschalten in STOP? | Zuerst sollte geprüft werden, ob die Micro Memory Card korrekt steckt und ein gültiges Projekt enthält. Anschließend ist der Diagnosepuffer auszulesen, um Anlaufereignisse, fehlende Bausteine, Peripheriefehler oder Projektierungsabweichungen zu erkennen. Danach sollte kontrolliert werden, ob die Versorgungsspannung stabil ist und ob die CPU den Speicher oder die Hardwarekonfiguration akzeptiert. Falls die CPU trotz korrektem Projekt nicht in RUN geht, sollte ein Defekt der CPU oder des Speichermediums eingegrenzt werden. |
| Warum ist keine Online-Verbindung zu 6AG1315-2EH14-7AB0 möglich? | Zuerst sollte die gewählte PG/PC-Schnittstelle im Engineering-System mit dem tatsächlich verwendeten Zugangsweg abgeglichen werden. Anschließend sind MPI-, PROFIBUS- oder PROFINET-Adresse, Subnetz, Kabel und Adapter zu kontrollieren. Danach sollte geprüft werden, ob die CPU bereits über eine andere Schnittstelle erreichbar ist und ob Routing oder Netzwerktrennung den Zugriff verhindert. Falls weiterhin keine Verbindung möglich ist, sollte die CPU in einer reduzierten Testumgebung geprüft werden. |
| Warum startet 6AG1315-2EH14-7AB0 nach einem CPU-Tausch nicht korrekt? | Zuerst sollte die vollständige Artikelnummer mit der projektierten Hardware verglichen werden. Anschließend ist zu kontrollieren, ob die vorhandene Micro Memory Card, der Firmwarestand und die STEP-7-Hardwarekonfiguration zur Ersatz-CPU passen. Danach sollten PROFINET-Gerätenamen, PROFIBUS-Adressen und Kommunikationsverbindungen geprüft werden. Falls die Anlage weiterhin nicht startet, ist ein Vergleich mit der zuvor eingesetzten CPU und dem letzten gesicherten Projektstand erforderlich. |
Kann 6AG1315-2EH14-7AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die CPU elektronisch instandsetzbar ist und weiter in der bestehenden S7-300 Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Fehlerursache wird eingegrenzt und die Instandsetzung erfolgt bei Bedarf bis auf Bauteilebene. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur folgt eine Funktionsprüfung im hauseigenen Testzentrum, damit die Baugruppe wieder planbar eingesetzt werden kann. Garantie und Gewährleistung erhöhen die Sicherheit bei Reparatur und Ersatzteilbeschaffung.
Was ist beim Austausch von 6AG1315-2EH14-7AB0 zu beachten?
Beim Austausch muss zuerst die exakte Artikelnummer mit der vorhandenen Hardwarekonfiguration verglichen werden. Zusätzlich sind Projektstand, Micro Memory Card, Firmwarestand, PROFINET-Gerätename, IP-Adresse, MPI- oder PROFIBUS-Adresse und angeschlossene Teilnehmer zu prüfen. Eine CPU mit ähnlicher Bezeichnung ist nicht automatisch ohne Anpassung einsetzbar. Besonders bei Bestandsanlagen kann ein ungeprüfter Austausch zu STOP-Zuständen, Busfehlern oder fehlender Kommunikation führen. Für eine sichere Wiederinbetriebnahme sollte vor dem Tausch ein aktuelles Backup des STEP-7-Projekts und der relevanten Kommunikationsparameter vorhanden sein.
Ist 6AG1315-2EH14-7AB0 identisch mit 6ES7315-2EH14-0AB0?
6AG1315-2EH14-7AB0 basiert auf 6ES7315-2EH14-0AB0, ist jedoch als SIPLUS-Ausführung mit erweitertem Einsatzbereich und Conformal Coating einzuordnen. Für die technische Bewertung bedeutet das: Die Basisfunktion der CPU 315-2 PN/DP ist eng verwandt, dennoch sollte ein Austausch nicht allein über die Basisartikelnummer entschieden werden. Relevant sind Umgebungseinflüsse, Temperaturbereich, Projektierung, Firmwarestand, Freigaben und die tatsächliche Anlagenkonfiguration. Besonders in raueren Industrieumgebungen kann die SIPLUS-Ausführung bewusst eingesetzt worden sein, um höhere Anforderungen an Umweltbeständigkeit abzudecken.
Welche Micro Memory Card wird für 6AG1315-2EH14-7AB0 benötigt?
Für 6AG1315-2EH14-7AB0 ist eine SIMATIC Micro Memory Card erforderlich, da der Betrieb der CPU ohne geeignetes Speichermedium nicht vorgesehen ist. Bei einem Austausch sollte deshalb nicht nur die CPU, sondern auch der Zustand und Inhalt der MMC geprüft werden. Entscheidend ist, dass der richtige Projektstand geladen ist und die Speicherkarte zur S7-300 CPU sowie zur Anwendung passt. Wenn die CPU nach dem Einsetzen der MMC in STOP bleibt oder Fehler anzeigt, sollten zuerst Projektstand, Karteninhalt, Sitz der Karte und Diagnosepuffer geprüft werden.
Gibt es einen direkten Nachfolger für 6AG1315-2EH14-7AB0?
Ein direkt kompatibler 1:1-Nachfolger sollte nicht vorausgesetzt werden. Für S7-300 Anlagen ist häufig eine projektspezifische Bewertung erforderlich, weil CPU, Peripherie, PROFIBUS, PROFINET, HMI-Anbindung, Programmlogik und vorhandene STEP-7-Strukturen zusammen betrachtet werden müssen. Eine Migration auf eine aktuelle Steuerungsplattform kann langfristig sinnvoll sein, ersetzt aber nicht automatisch die kurzfristige Ersatzteil- oder Reparaturstrategie. Für Betreiber ist daher oft eine Kombination aus Reparaturfähigkeit, Austauschoption, Bevorratung und geplanter Migration der sicherere Weg.
Wann ist ein Austauschgerät für 6AG1315-2EH14-7AB0 sinnvoll?
Ein Austauschgerät ist besonders dann sinnvoll, wenn ein Anlagenstillstand kurzfristig überbrückt werden muss und die vorhandene CPU nicht sofort repariert werden kann. Voraussetzung ist, dass die Ersatzbaugruppe technisch zur Anlage passt und der Projektstand verfügbar ist. Vor dem Einsatz sollten Artikelnummer, Schnittstellen, Speicherkarte, Hardwarekonfiguration und Kommunikationsparameter geprüft werden. Ein Austausch ersetzt nicht die Ursachenanalyse, kann aber helfen, die Wiederinbetriebnahme schneller vorzubereiten. Die defekte Baugruppe kann anschließend separat analysiert und gegebenenfalls repariert werden.
Wie lässt sich das Obsoleszenzrisiko bei 6AG1315-2EH14-7AB0 reduzieren?
Das Obsoleszenzrisiko lässt sich durch eine strukturierte Bestandsaufnahme und eine klare Ersatzteilstrategie reduzieren. Für S7-300 CPUs sollten installierte Stückzahlen, kritische Anlagen, vorhandene Backups, Ersatzgeräte, Micro Memory Cards und Reparaturmöglichkeiten erfasst werden. Life Cycle Management hilft dabei, das technische und beschaffungsseitige Risiko zu bewerten und passende Maßnahmen abzuleiten. Dazu zählen Bevorratung, Reparaturstrategie, Austauschplanung und eine spätere Migration. So können Instandhaltung, Einkauf und Produktionsverantwortliche besser entscheiden, welche Baugruppen kurzfristig abgesichert und welche Systeme langfristig modernisiert werden sollten.
