SIEMENS 6AG1314-6EH04-7AB0
- EICHLER-Art.Nr.: K0339221
- EAN: 4047618046002
Produktbeschreibung

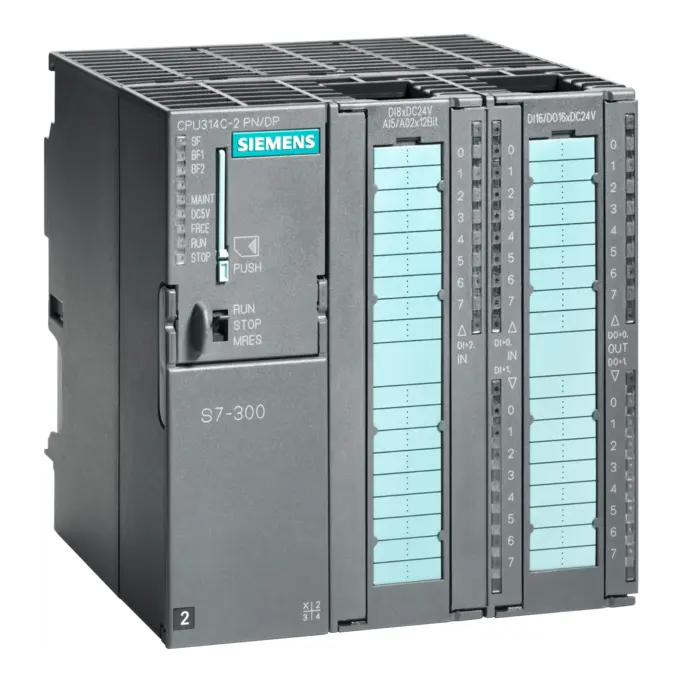

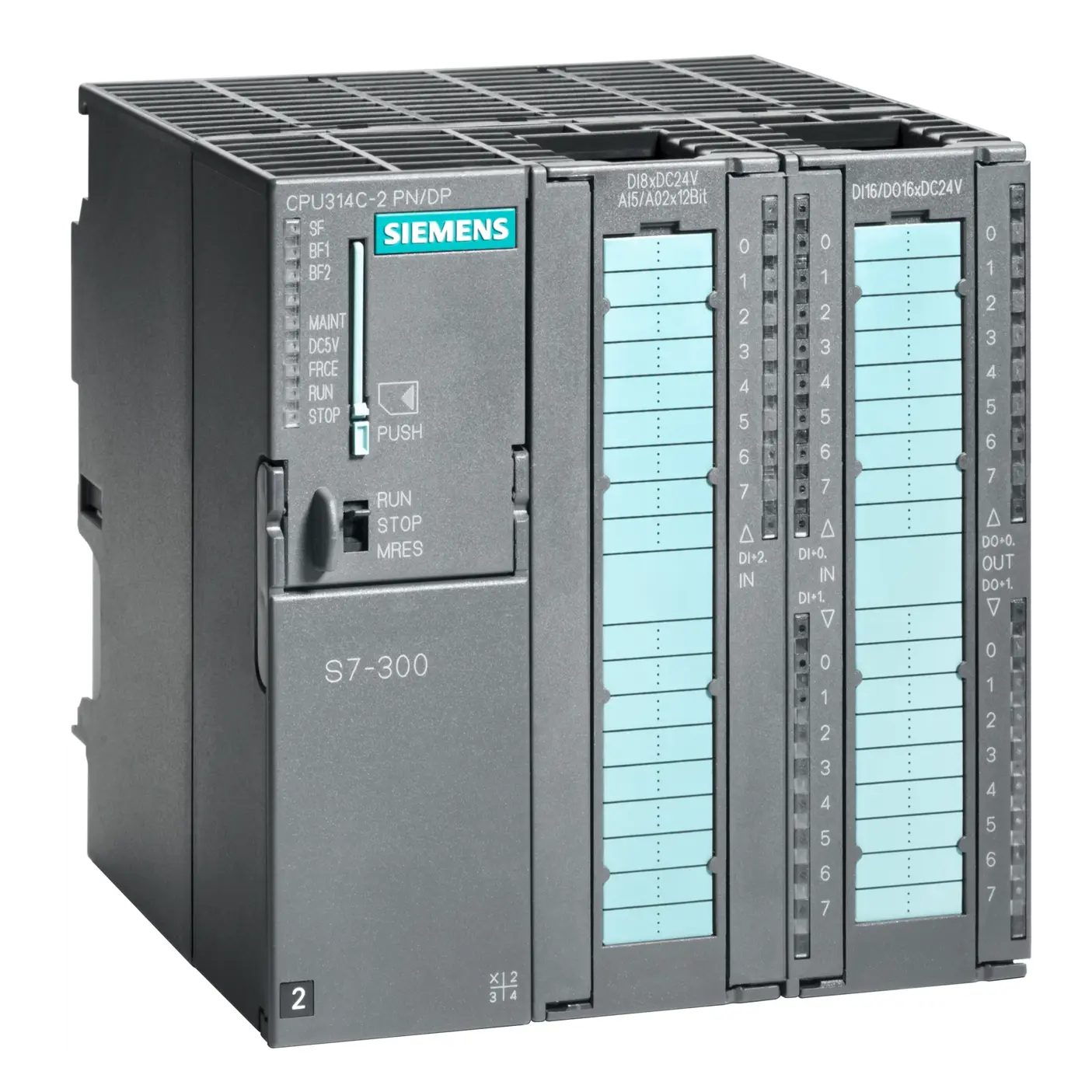

SIPLUS S7-300 CPU 314C-2PN/DP MIT CONFORMAL COATING -25...+70°C BASED ON 6ES7314-6EH04-0AB0 . KOMPAKT-CPU MIT 192 KBYTE ARBEITSSPEICHER, 24 DE/16 DA, 4AE, 2AA, 1 PT100, 4 SCHNELLE ZAEHLER (60 KHZ), 1. SCHNITTSTELLE MPI/DP 12MBIT/ S, 2. SCHNITTSTELLE ETHERNET PROFINET, MIT 2 PORT SWITCH, INTEGR. STROMVERSORGUNG DC 24V, FRONTSTECKER (2X 40-POLIG) UND MICRO MEMORY CARD ERFORDERLICH
Leistungen für SIEMENS 6AG1314-6EH04-7AB0
Reparatur
von 2.157,61 €
bis 3.172,95 €
Austausch
Gebraucht
Neu
SIEMENS |
6AG1314-6EH04-7AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 0.801 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047618046002 | ||
| UPC | / | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | A&DSE/SIP ADD | ||
| Fabrikategruppe | 4398 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20130819 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist 6AG1314-6EH04-7AB0 und wo wird es eingesetzt
6AG1314-6EH04-7AB0 ist eine Siemens SIPLUS S7-300 CPU 314C-2PN/DP für industrielle Steuerungsaufgaben in SIMATIC S7-300-Umgebungen. Die Baugruppe basiert auf 6ES7314-6EH04-0AB0 und ist als SIPLUS-Variante mit Conformal Coating für erweiterte Umgebungsbedingungen ausgelegt. Sie wird typischerweise in Maschinen, Anlagen und Schaltschränken eingesetzt, in denen Steuerungslogik, lokale digitale und analoge Signale sowie Netzwerkkommunikation in einer kompakten CPU zusammengeführt werden. Durch die Kombination aus PROFINET, MPI/PROFIBUS DP und integrierter Peripherie ist die Baugruppe besonders relevant für Bestandsanlagen, Retrofit-Projekte und Ersatzteilstrategien in der Instandhaltung.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die CPU arbeitet mit 24 V DC und besitzt 192 kbyte Arbeitsspeicher, was für klassische S7-300-Maschinenprogramme und kompakte Automatisierungsaufgaben relevant ist. Integriert sind 24 digitale Eingänge, 16 digitale Ausgänge, analoge Eingänge und Ausgänge, ein Pt100-Eingang sowie schnelle Zählfunktionen bis 60 kHz. Für die Projektierung ist STEP 7 ab V5.5 mit HSP 191 relevant. Die PROFINET-Schnittstelle mit 2-Port-Switch und die kombinierte MPI/PROFIBUS-DP-Schnittstelle erleichtern die Einbindung in bestehende Netzwerke. Für Austausch und Wiederinbetriebnahme sind passende Frontstecker, die vorhandene Verdrahtung, Projektstände und die Micro Memory Card entscheidend.
Produktstatus, Life-Cycle-Status und Obsoleszenz
6AG1314-6EH04-7AB0 gehört zur SIMATIC S7-300/SIPLUS S7-300-Welt und ist damit für Betreiber klar im Kontext von Produkttypstreichung, Ersatzteilphase und Obsoleszenzrisiko zu bewerten. Die S7-300- und ET 200M-Familie hat den Status P.M410 erreicht; für betroffene Baugruppen stehen Beschaffung, Reparatur, Austausch und Bevorratung daher stärker im Fokus als eine langfristige Serienverfügbarkeit. Ein steckgleicher, eindeutig verifizierter 1:1-Nachfolger für diese konkrete SIPLUS-Kompakt-CPU wird nicht genannt. Vor einer Migration sollten Programm, I/O-Struktur, Kommunikationsschnittstellen, Verdrahtung und Umgebungsbedingungen technisch geprüft werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei defekten oder schwer beschaffbaren S7-300-CPUs sind Reparatur, Austausch, Ersatzteilversorgung und strukturierte Bevorratung besonders relevant. Eine Reparatur kann sinnvoll sein, wenn die vorhandene Baugruppe weiter in der bestehenden Anlage verwendet werden soll und Projektierung, Verdrahtung sowie Anlagenfreigaben unverändert bleiben müssen. EICHLER unterstützt mit Fehleranalyse, Instandsetzung bis auf Bauteilebene und Funktionsprüfung im hauseigenen Testzentrum. Austausch- und Ersatzteiloptionen helfen, Stillstandszeiten zu reduzieren, während Life Cycle Management die Bewertung von Beschaffungsrisiken, Lagerstrategie und geplanter Migration unterstützt. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | CPU 314C-2 PN/DP |
| basierend auf | 6ES7314-6EH04-0AB0 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja; nur bei PROFINET |
| Engineering mit | |
| ● Programmierpaket | ab STEP 7 V5.5 mit HSP 191 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | LS-Schalter, Typ C, min. 2 A; LS-Schalter, Typ B, min. 4 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Lastspannung L+ | |
| Digitaleingänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Ja |
| Digitalausgänge | |
| — Nennwert (DC) | 24 V |
| — Verpolschutz | Nein |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 850 mA |
| Stromaufnahme (im Leerlauf), typ. | 190 mA |
| Einschaltstrom, typ. | 5 A |
| I²t | 0,7 A²·s |
| Digitaleingänge | |
| ● aus Lastspannung L+ (ohne Last), max. | 80 mA |
| Digitalausgänge | |
| ● aus Lastspannung L+, max. | 50 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 14 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 192 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,06 µs |
| für Wortoperationen, typ. | 0,12 µs |
| für Festpunktarithmetik, typ. | 0,16 µs |
| für Gleitpunktarithmetik, typ. | 0,59 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61; nur für PROFINET |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für PROFINET IO) |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — einstellbar | Ja |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 64 kbyte |
| Merker | |
| ● Größe, max. | 256 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 255 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 kbyte; max. 2048 byte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| davon dezentral | |
| — Eingänge | 2 003 byte |
| — Ausgänge | 2 010 byte |
| Prozessabbild | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| ● Eingänge, einstellbar | 2 048 byte |
| ● Ausgänge, einstellbar | 2 048 byte |
| ● Eingänge, voreingestellt | 256 byte |
| ● Ausgänge, voreingestellt | 256 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt |
| Digitale Kanäle | |
| ● Eingänge | 16 048 |
| — davon zentral | 1 016 |
| ● Ausgänge | 16 096 |
| — davon zentral | 1 008 |
| Analoge Kanäle | |
| ● Eingänge | 1 006 |
| — davon zentral | 253 |
| ● Ausgänge | 1 007 |
| — davon zentral | 250 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | 1 |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8; im Baugruppenträger 3 max. 7 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja; bei DP-Slave nur Uhrzeit-Slave |
| ● auf DP, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Ja |
| ● am Ethernet über NTP | Ja; als Client |
| Digitaleingaben | |
| Anzahl der Eingänge | 24 |
| ● davon für technologische Funktionen nutzbare Eingänge | 16 |
| integrierte Kanäle (DI) | 24 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 24 |
| — bis 60 °C, max. | 12; bis 70 °C |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 12 |
| Eingangsspannung | |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -3 ... +5 V |
| ● für Signal "1" | +15 ... +30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 8 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Ja; 0,1 / 0,3 / 3 / 15 ms (Sie können die Eingangsverzögerung der Standardeingänge während der Programmlaufzeit umprojektieren. Beachten Sie, dass Ihre neu eingestellte Filterzeit dann unter Umständen erst nach einmaligem Ablauf der bisherigen Filterzeit wirksam wird.) |
| — Nennwert | 3 ms |
| für Technologische Funktionen | |
| — bei "0" nach "1", max. | 8 µs; Minimale Impulsbreite/minimale Impulspause bei maximaler Zählfrequenz |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m; 50 m für technologische Funktionen |
| ● ungeschirmt, max. | 600 m; für technologische Funktionen: Nein |
| für Technologische Funktionen | |
| — geschirmt, max. | 50 m; bei maximaler Zählfrequenz |
| — ungeschirmt, max. | nicht erlaubt |
| Digitalausgaben | |
| Anzahl der Ausgänge | 16 |
| ● davon schnelle Ausgänge | 4; Achtung: Sie dürfen die schnellen Ausgänge Ihrer CPU nicht parallel schalten |
| integrierte Kanäle (DO) | 16 |
| Kurzschluss-Schutz | |
| ● Ansprechschwelle, typ. | 1 A |
| Begrenzung der induktiven Abschaltspannung auf | L+ (-48 V) |
| Ansteuern eines Digitaleingangs | Ja |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Lastwiderstandsbereich | |
| ● untere Grenze | 48 Ω |
| ● obere Grenze | 4 kΩ |
| Ausgangsspannung | |
| ● für Signal "1", min. | L+ (-0,8 V) |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 500 mA |
| ● für Signal "1" zulässiger Bereich, min. | 5 mA |
| ● für Signal "1" zulässiger Bereich, max. | 0,6 A |
| ● für Signal "1" Mindestlaststrom | 5 mA |
| ● für Signal "0" Reststrom, max. | 0,5 mA |
| Parallelschalten von zwei Ausgängen | |
| ● zur Leistungserhöhung | Nein |
| ● zur redundanten Ansteuerung einer Last | Ja |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 100 Hz |
| ● bei induktiver Last, max. | 0,5 Hz |
| ● bei Lampenlast, max. | 100 Hz |
| ● der Impulsausgänge, bei ohmscher Last, max. | 2,5 kHz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 3 A |
| — bis 60 °C, max. | 2 A; 1,5 A @ > 60 °C |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 2 A |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Analogeingaben | |
| Anzahl Analogeingänge | 5 |
| ● bei Spannungs-/Strommessung | 4 |
| ● bei Widerstands-/Widerstandthermometermessung | 1 |
| integrierte Kanäle (AI) | 5; 4x Strom/Spannung, 1x Widerstand |
| zulässige Eingangsspannung für Stromeingang (Zerstörgrenze), max. | 5 V; dauerhaft |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 30 V; dauerhaft |
| zulässiger Eingangsstrom für Spannungseingang (Zerstörgrenze), max. | 0,5 mA; dauerhaft |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 50 mA; dauerhaft |
| elektrische Eingangsfrequenz, max. | 400 Hz |
| Leerlaufspannung für Widerstandsgeber, typ. | 3,3 V |
| Konstantmessstrom für Widerstandsgeber, typ. | 1,25 mA |
| technische Einheit für Temperaturmessung einstellbar | Ja; Grad Celsius / Grad Fahrenheit / Kelvin |
| Eingangsbereiche | |
| ● Spannung | Ja; ±10 V / 100 kΩ; 0 V bis 10 V / 100 kΩ |
| ● Strom | Ja; ±20 mA / 100 Ω; 0 mA bis 20 mA / 100 Ω; 4 mA bis 20 mA / 100 Ω |
| ● Widerstandsthermometer | Ja; Pt 100 / 10 MΩ |
| ● Widerstand | Ja; 0 Ω bis 600 Ω / 10 MΩ |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● 0 bis +10 V | Ja |
| — Eingangswiderstand (0 bis 10 V) | 100 kΩ |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 100 Ω |
| ● -20 mA bis +20 mA | Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) | 100 Ω |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 100 Ω |
| Eingangsbereiche (Nennwerte), Widerstandsthermometer | |
| ● Pt 100 | Ja |
| — Eingangswiderstand (Pt 100) | 10 MΩ |
| Eingangsbereiche (Nennwerte), Widerstände | |
| ● 0 bis 600 Ohm | Ja |
| — Eingangswiderstand (0 bis 600 Ohm) | 10 MΩ |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Nein |
| Kennlinienlinearisierung | |
| ● parametrierbar | Ja; softwaremäßig |
| — für Widerstandsthermometer | Pt 100 |
| Leitungslänge | |
| ● geschirmt, max. | 100 m |
| Analogausgaben | |
| integrierte Kanäle (AO) | 2 |
| Spannungsausgang, Kurzschluss-Schutz | Ja |
| Spannungsausgang, Kurzschlussstrom, max. | 55 mA |
| Stromausgang, Leerlaufspannung, max. | 14 V |
| Ausgangsbereiche, Spannung | |
| ● 0 bis 10 V | Ja |
| ● -10 V bis +10 V | Ja |
| Ausgangsbereiche, Strom | |
| ● 0 bis 20 mA | Ja |
| ● -20 mA bis +20 mA | Ja |
| ● 4 mA bis 20 mA | Ja |
| Anschluss der Aktoren | |
| ● für Spannungsausgang Zweileiter-Anschluss | Ja; ohne Kompensation der Leitungswiderstände |
| ● für Spannungsausgang Vierleiter-Anschluss | Nein |
| ● für Stromausgang Zweileiter-Anschluss | Ja |
| Bürdenwiderstand (im Nennbereich des Ausgangs) | |
| ● bei Spannungsausgängen, min. | 1 kΩ |
| ● bei Spannungsausgängen, kapazitive Last, max. | 0,1 µF |
| ● bei Stromausgängen, max. | 300 Ω |
| ● bei Stromausgängen, induktive Last, max. | 0,1 mH |
| Zerstörgrenze gegen von außen angelegte Spannungen und Ströme | |
| ● Spannungen an den Ausgängen gegen MANA | 16 V; dauerhaft |
| ● Strom, max. | 50 mA; dauerhaft |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Eingänge | |
| Messprinzip | Momentanwertverschlüsselung (sukzessive Approximation) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit |
| ● Integrationszeit parametrierbar | Ja; 16,6 / 20 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 50 / 60 Hz |
| ● Zeitkonstante des Eingangsfilters | 0,38 ms |
| ● Grundausführungszeit der Baugruppe (alle Kanäle freigegeben) | 1 ms |
| Analogwertbildung für die Ausgänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit |
| ● Wandlungszeit (pro Kanal) | 1 ms |
| Einschwingzeit | |
| ● für ohmsche Last | 0,6 ms |
| ● für kapazitive Last | 1 ms |
| ● für induktive Last | 0,5 ms |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| ● für Strommessung als 2-Draht-Messumformer | Ja; mit externer Versorgung |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| ● für Widerstandsmessung mit Zweileiter-Anschluss | Ja; ohne Kompensation der Leitungswiderstände |
| ● für Widerstandsmessung mit Dreileiter-Anschluss | Nein |
| ● für Widerstandsmessung mit Vierleiter-Anschluss | Nein |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Fehler/Genauigkeiten | |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,006 %/K |
| Übersprechen zwischen den Eingängen, min. | 60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,06 % |
| Ausgangswelligkeit (bezogen auf Ausgangsbereich, Bandbreite 0 bis 50 kHz), (+/-) | 0,1 % |
| Linearitätsfehler (bezogen auf Ausgangsbereich), (+/-) | 0,15 % |
| Temperaturfehler (bezogen auf Ausgangsbereich), (+/-) | 0,01 %/K |
| Übersprechen zwischen den Ausgängen, min. | 60 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Ausgangsbereich), (+/-) | 0,06 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 1,6 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 1,6 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 1,6 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 1,6 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 1,6 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,06 % |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,06 % |
| ● Widerstand, bezogen auf Eingangsbereich, (+/-) | 0,8 %; Linearitätsfehler ±0,2 % |
| ● Widerstandsthermometer, bezogen auf Eingangsbereich, (+/-) | 0,8 % |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 0,8 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 0,8 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 30 dB |
| ● Gleichtaktstörung, min. | 40 dB |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 1; 2 Ports (Switch) RJ45 |
| Anzahl Schnittstellen RS 485 | 1; kombinierte MPI / PROFIBUS DP |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein; aber über CP und ladbare FB |
| — S7-Kommunikation, als Server | Ja |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124 |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Nein |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — Direkter Datenaustausch (Querverkehr) | Ja; als Teilnehmer |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja; nur einseitig projektierte Verbindung |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| 2. Schnittstelle | |
| Schnittstellentyp | PROFINET |
| potenzialgetrennt | Ja |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja; 10/100 Mbit/s |
| Autonegotiation | Ja |
| Autocrossing | Ja |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja |
| Schnittstellenphysik | |
| ● RJ 45 (Ethernet) | Ja |
| ● Anzahl der Ports | 2 |
| ● integrierter Switch | Ja |
| Protokolle | |
| ● MPI | Nein |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität |
| ● PROFINET CBA | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP |
| ● Webserver | Ja |
| ● Medienredundanz | Ja |
| PROFINET IO-Controller | |
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 10, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Ja; OB 61 |
| — IRT | Ja |
| — Shared Device | Ja |
| — Priorisierter Hochlauf | Ja |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 |
| — Anzahl anschließbarer IO-Device, max. | 128 |
| — davon IO-Devices mit IRT, max. | 64 |
| — davon in Linie, max. | 64 |
| — Anzahl IO-Devices mit IRT und der Option "Hohe Flexibilität" | 128 |
| — davon in Linie, max. | 61 |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 |
| — davon in Linie, max. | 128 |
| — Aktivieren/Deaktivieren von IO-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 |
| — Gerätetausch ohne Wechselmedium | Ja |
| — Sendetakte | 250 μs, 500 μs,1 ms; 2 ms, 4 ms (nicht bei IRT mit Option "Hohe Flexibilität") |
| — Aktualisierungszeit | 250 µs bis 512 ms (abhängig von der Betriebsart, näheres siehe Gerätehandbuch „S7-300 CPU 31xC und CPU 31x, technische Daten“) |
| Adressbereich | |
| — Eingänge, max. | 2 kbyte |
| — Ausgänge, max. | 2 kbyte |
| — Nutzdatenkonsistenz, max. | 1 024 byte |
| PROFINET IO-Device | |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — S7-Kommunikation | Ja; mit ladbaren FBs, max. projektierbare Verbindungen: 10, max. Anzahl der Instanzen: 32 |
| — Taktsynchronität | Nein |
| — IRT | Ja |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device |
| — Shared Device | Ja |
| — Anzahl IO-Controller bei Shared Device, max. | 2 |
| Übergabespeicher | |
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device |
| Submodule | |
| — Anzahl, max. | 64 |
| — Nutzdaten je Submodul, max. | 1 024 byte |
| PROFINET CBA | |
| ● azyklische Übertragung | Ja |
| ● zyklische Übertragung | Ja |
| Offene IE-Kommunikation | |
| ● Anzahl Verbindungen, max. | 8 |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 |
| ● Keep-Alive-Funktion, unterstützt | Ja |
| Protokolle | |
| PROFIsafe | Nein |
| Redundanzbetrieb | |
| Medienredundanz | |
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP |
| — Anzahl Teilnehmer im Ring, max. | 50 |
| Offene IE-Kommunikation | |
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 32 768 byte |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs |
| — Anzahl Verbindungen, max. | 8 |
| — Datenlänge, max. | 1 472 byte |
| Webserver | |
| ● unterstützt | Ja |
| ● anwenderdefinierte Webseiten | Ja |
| ● Anzahl HTTP-Clients | 5 |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FB bzw. über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| PROFINET CBA (bei eingestellter Sollkommunikationsbelastung) | |
| ● Solleinstellung für die CPU-Kommunikationslast | 50 % |
| ● Anzahl remote Verschaltungspartner | 32 |
| ● Anzahl Funktionen Master/Device | 30 |
| ● Summe aller Anschlüsse Master/Device | 1 000 |
| ● Datenlänge aller eingehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Datenlänge aller ausgehenden Anschlüsse Master/Device, max. | 4 000 byte |
| ● Anzahl geräteinterner und PROFIBUS-Verschaltungen | 500 |
| ● Datenlänge der geräteinternen und PROFIBUS-Verschaltungen, max. | 4 000 byte |
| ● Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit azyklischer Übertragung | |
| — Abtastintervall, min. | 500 ms |
| — Anzahl eingehender Verschaltungen | 100 |
| — Anzahl ausgehender Verschaltungen | 100 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 1 400 byte |
| Remote Verschaltungen mit zyklischer Übertragung | |
| — Übertragungshäufigkeit: Übertragungsintervall, min. | 10 ms |
| — Anzahl eingehender Verschaltungen | 200 |
| — Anzahl ausgehender Verschaltungen | 200 |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte |
| — Datenlänge pro Anschluss, max. | 450 byte |
| HMI Variablen über PROFINET (azyklisch) | |
| — Anzahl anmeldbarer Stationen für HMI-Variablen (PN OPC/iMap) | 3; 2x PN OPC / 1x iMap |
| — HMI-Variablenaktualisierung | 500 ms |
| — Anzahl HMI-Variablen | 200 |
| — Datenlänge aller HMI-Variablen, max. | 2 000 byte |
| PROFIBUS Proxy Funktionalität | |
| — unterstützt | Ja |
| — Anzahl gekoppelter PROFIBUS-Geräte | 16 |
| — Datenlänge pro Anschluss, max. | 240 byte; Slave-abhängig |
| Anzahl Verbindungen | |
| ● gesamt | 12 |
| ● verwendbar für PG-Kommunikation | 11 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 11 |
| ● verwendbar für OP-Kommunikation | 11 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 11 |
| ● verwendbar für S7-Basis-Kommunikation | 8 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 8 |
| ● verwendbar für S7-Kommunikation | 10 |
| — für S7-Kommunikation reserviert | 0 |
| — für S7-Kommunikation einstellbar, min. | 0 |
| — für S7-Kommunikation einstellbar, max. | 10 |
| ● Anzahl der Instanzen gesamt, max. | 32 |
| ● verwendbar für Routing | X1 als MPI: max. 10; X1 als DP-Master: max. 24; X1 als DP-Slave (aktiv): max. 14; X2 als PROFINET: max. 24 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 12; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | 499 |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| ● Statusanzeige Digitalausgang (grün) | Ja |
| Integrierte Funktionen | |
| Zähler | |
| ● Anzahl Zähler | 4; siehe Handbuch "Technologische Funktionen" |
| ● Zählfrequenz, max. | 60 kHz |
| Frequenzmessung | Ja |
| ● Anzahl Frequenzmesser | 4; bis max. 60 kHz (siehe Handbuch "Technologische Funktionen") |
| gesteuertes Positionieren | Ja |
| integrierte Funktionsbausteine (Regeln) | Ja; PID-Regler (siehe Handbuch "Technologische Funktionen") |
| PID-Regler | Ja |
| Anzahl Impulsausgänge | 4; Pulsweitenmodulation bis max. 2,5 kHz (siehe Handbuch "Technologische Funktionen") |
| Grenzfrequenz (Impuls) | 2,5 kHz |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● Potenzialtrennung Digitaleingaben | Ja |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Digitalausgaben | |
| ● Potenzialtrennung Digitalausgaben | Ja |
| ● zwischen den Kanälen | Ja |
| ● zwischen den Kanälen, in Gruppen zu | 8 |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Analogeingaben | |
| ● Potenzialtrennung Analogeingaben | Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Potenzialtrennung Analogausgaben | |
| ● Potenzialtrennung Analogausgaben | Ja; gemeinsam für Analogperipherie |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| Isolation | |
| Isolation geprüft mit | DC 600 V |
| Normen, Zulassungen, Zertifikate | |
| CE-Kennzeichen | Ja |
| KC-Zulassung | Ja |
| EAC (ehemals Gost-R) | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | -25 °C; = Tmin |
| ● max. | 70 °C; = Tmax; @ 60°C bei UL/ATEX/FM use |
| Umgebungstemperatur bei Lagerung/Transport | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m |
| ● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) |
| Relative Luftfeuchte | |
| ● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand) |
| Widerstandsfähigkeit | |
| Einsatz in ortsfesten industriellen Anlagen | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; * |
| Einsatz auf Schiffen/auf See | |
| — gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage |
| — gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * |
| Einsatz in der industriellen Prozesstechnik | |
| — gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) |
| — Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) |
| Anmerkung | |
| — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab V 5.5 |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 120 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 730 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum bleibt 6AG1314-6EH04-7AB0 nach dem Einschalten in STOP oder startet nicht | Zuerst sollte geprüft werden, ob die 24-V-DC-Versorgung stabil anliegt und im zulässigen Bereich bleibt. Anschließend ist zu kontrollieren, ob die Micro Memory Card vorhanden, lesbar und zum geladenen Projekt passend ist. Danach sollte der Diagnosepuffer ausgelesen und mit dem zuletzt geladenen Projektstand abgeglichen werden. Falls der Fehler weiterhin besteht, ist ein geordneter Anlauf mit geprüfter Hardwarekonfiguration und korrekt geladener Steuerungssoftware einzugrenzen. |
| Warum leuchtet oder blinkt die BF-LED bei 6AG1314-6EH04-7AB0 | Zuerst sollte geprüft werden, ob der Fehler auf der PROFINET- oder der PROFIBUS-DP-Seite auftritt. Anschließend sind Steckverbinder, Busabschluss, Leitung, Gerätename, IP-Adresse und PROFIBUS-Adresse zu kontrollieren. Danach sollte die reale Teilnehmerstruktur mit der geladenen Hardwarekonfiguration verglichen werden. Falls der Busfehler nach einem CPU- oder Gerätetausch weiterhin besteht, ist die Projektierung der betroffenen Teilnehmer erneut zu laden und der Diagnosepuffer auszuwerten. |
| Warum leuchtet die SF-LED an 6AG1314-6EH04-7AB0 | Zuerst sollte der Diagnosepuffer ausgelesen werden, da die SF-Anzeige auf unterschiedliche Hardware-, Peripherie- oder Programmfehler hinweisen kann. Anschließend sind fehlende Baugruppen, falsche Steckplätze, nicht erreichbare Teilnehmer und Zugriffsfehler auf Ein- oder Ausgänge zu prüfen. Danach sollte kontrolliert werden, ob die erforderlichen Fehler-OBs im Projekt vorhanden sind. Falls die Anlage teilweise weiterläuft, ist besonders zwischen Projektierungsabweichung, externer Peripheriestörung und internem Baugruppendefekt zu unterscheiden. |
| Warum werden digitale Eingänge oder Ausgänge an 6AG1314-6EH04-7AB0 nicht korrekt erkannt | Zuerst sollte die 24-V-Lastspannung an den betroffenen Klemmen geprüft werden. Anschließend sind Verdrahtung, Bezugspotenzial, Sensorversorgung und die Signalzustände direkt an den Eingängen oder Ausgängen zu kontrollieren. Danach sollte die Adressierung im STEP-7-Projekt mit der tatsächlichen Kanalbelegung verglichen werden. Falls Ausgänge nicht schalten, sind Last, Kurzschluss, Überlast und mögliche Verriegelungen im Anwenderprogramm einzugrenzen. |
| Warum liefern analoge Kanäle an 6AG1314-6EH04-7AB0 falsche oder instabile Werte | Zuerst sollte geprüft werden, ob der projektierte Messbereich zum angeschlossenen Signal passt. Anschließend sind Schirmung, Bezugspotenzial, Leitungslänge und Anschlussart des Gebers zu kontrollieren. Danach sollte abgeglichen werden, ob ein Strom-, Spannungs-, Widerstands- oder Pt100-Signal tatsächlich zur Parametrierung passt. Falls die Werte weiter springen oder außerhalb des erwarteten Bereichs liegen, sind Störeinflüsse, Geberdefekt und ein möglicher Fehler im Analogkanal getrennt zu prüfen. |
| Warum lässt sich 6AG1314-6EH04-7AB0 nicht korrekt in STEP 7 projektieren | Zuerst sollte geprüft werden, ob die eingesetzte STEP-7-Version und der Hardware Support Package-Stand zur CPU passen. Anschließend ist zu kontrollieren, ob die richtige Artikelnummer, die passende CPU-Familie und die korrekte Schnittstellenkonfiguration verwendet werden. Danach sollte die Firmware der Baugruppe mit dem Projektstand abgeglichen werden. Falls die CPU im Hardwarekatalog nicht korrekt erscheint, ist die Engineering-Umgebung zu aktualisieren und das Projekt erneut konsistent zu übersetzen. |
| Warum geht die Kommunikation über PROFINET bei 6AG1314-6EH04-7AB0 sporadisch verloren | Zuerst sollten Netzwerkstecker, Switch-Port, Leitung und Schirmung geprüft werden. Anschließend sind Gerätename, IP-Adresse, Topologie, Aktualisierungszeit und die Erreichbarkeit der IO-Devices zu kontrollieren. Danach sollte im Diagnosepuffer geprüft werden, ob Teilnehmer kurzzeitig ausfallen oder ob Initialwerte für Ausgänge gesetzt werden. Falls der Fehler nur sporadisch auftritt, sind EMV-Einflüsse, fehlerhafte Netzwerkkabel und ein instabiler Teilnehmer systematisch einzugrenzen. |
Kann 6AG1314-6EH04-7AB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden S7-300-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die CPU wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung, ob Reparatur, Austausch oder Ersatzteilbeschaffung wirtschaftlich sinnvoller ist.
Was ist beim Austausch von 6AG1314-6EH04-7AB0 besonders wichtig?
Beim Austausch müssen Artikelnummer, Projektstand, Micro Memory Card, Frontstecker, Verdrahtung und Kommunikationsparameter zusammen betrachtet werden. Eine mechanisch passende CPU reicht nicht aus, wenn Hardwarekonfiguration, Gerätename, IP-Adresse, PROFIBUS-Adresse oder Firmwarestand nicht zur Anlage passen. Vor der Wiederinbetriebnahme sollte der vorhandene Projektstand gesichert und mit der Ersatzbaugruppe abgeglichen werden. So lassen sich unnötige Busfehler, STOP-Zustände und verlängerte Stillstandszeiten vermeiden.
Gibt es einen Nachfolger für 6AG1314-6EH04-7AB0?
Ein eindeutig verifizierter, steckgleicher 1:1-Nachfolger für 6AG1314-6EH04-7AB0 wird nicht genannt. Bei Modernisierungen ist daher eher von einem Migrationsprojekt als von einem einfachen Baugruppentausch auszugehen. Vor einer Umstellung sollten I/O-Umfang, Kommunikationsstruktur, Programmgröße, Technologie-Funktionen, Schaltschrankaufbau und Umgebungsbedingungen geprüft werden. Für Betreiber kann es wirtschaftlich sinnvoll sein, Reparatur, Austauschgerät oder Bevorratung zu nutzen, bis eine geplante Migration technisch vorbereitet ist.
Ist 6AG1314-6EH04-7AB0 mit 6ES7314-6EH04-0AB0 vergleichbar?
6AG1314-6EH04-7AB0 ist eine SIPLUS-Variante auf Basis von 6ES7314-6EH04-0AB0. Die technische Nähe ist deshalb groß, jedoch darf ein Austausch nicht allein über die Basisartikelnummer entschieden werden. Die SIPLUS-Ausführung ist für erweiterte Umgebungsbedingungen ausgelegt und besitzt Conformal Coating. Bei Ersatz oder Vergleich sollten deshalb nicht nur Programm und Schnittstellen, sondern auch Temperaturbereich, Beschichtung, Einbauumgebung, Anlagenfreigaben und Betreiberanforderungen berücksichtigt werden.
Was tun, wenn 6AG1314-6EH04-7AB0 kurzfristig nicht verfügbar ist?
Bei kurzfristigem Bedarf sollten Reparatur, Austausch, geprüfte Ersatzbaugruppe und Anfrage parallel bewertet werden. Für die Instandhaltung steht meist die schnelle Wiederinbetriebnahme im Vordergrund, während der Einkauf Preis, Zustand, Lieferzeit und Gewährleistung abwägen muss. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für kritische Anlagen kann zusätzlich eine Bevorratungsstrategie sinnvoll sein, um zukünftige Ausfälle planbarer abzusichern.
Wann lohnt sich Reparatur statt Migration auf eine neue Steuerung?
Reparatur lohnt sich besonders, wenn die Anlage produktiv läuft, das vorhandene S7-300-Projekt stabil ist und eine Migration hohe Engineering-, Test- oder Freigabeaufwände auslösen würde. Eine Instandsetzung kann die wirtschaftliche Weiternutzung bestehender Anlagen unterstützen, ohne sofort Verdrahtung, Programmstruktur und Ersatzteilkonzept zu ändern. Migration wird eher relevant, wenn mehrere Baugruppen betroffen sind, Know-how fehlt, Ersatzteile dauerhaft kritisch werden oder ohnehin ein größerer Retrofit geplant ist.
Welche Rolle spielt die Micro Memory Card bei 6AG1314-6EH04-7AB0?
Die Micro Memory Card ist für Betrieb und Programmhaltung der CPU erforderlich. Fehlt sie, ist sie leer oder enthält sie einen unpassenden Projektstand, kann die CPU nicht wie erwartet anlaufen. Bei Austausch, Reparatur oder Ersatzteilbeschaffung sollte deshalb immer geprüft werden, ob ein gültiger Projektstand vorhanden ist und ob die MMC zur eingesetzten Baugruppe passt. Eine gesicherte Speicherkarte reduziert das Risiko, dass verfügbare Hardware wegen fehlender Softwaredaten nicht sofort nutzbar ist.
Wie lässt sich das Obsoleszenzrisiko bei 6AG1314-6EH04-7AB0 reduzieren?
Das Obsoleszenzrisiko lässt sich reduzieren, indem installierte Baugruppen erfasst, kritische Anlagenbereiche priorisiert und Ersatzteil-, Reparatur- und Bevorratungsoptionen bewertet werden. Life Cycle Management hilft, Beschaffungsrisiken, Ausfallwahrscheinlichkeiten und Migrationszeitpunkte strukturiert zu planen. Für Instandhaltung und Einkauf ist dabei entscheidend, nicht erst im Störfall zu reagieren. Eine Kombination aus geprüfter Ersatzhardware, Reparaturfähigkeit, Projektstandssicherung und technischer Risikoanalyse erhöht die Versorgungssicherheit bestehender S7-300-Anlagen.
