SIEMENS 6AV2124-0UC02-0AX1

Was ist 6AV2124-0UC02-0AX1 und wo wird es eingesetzt

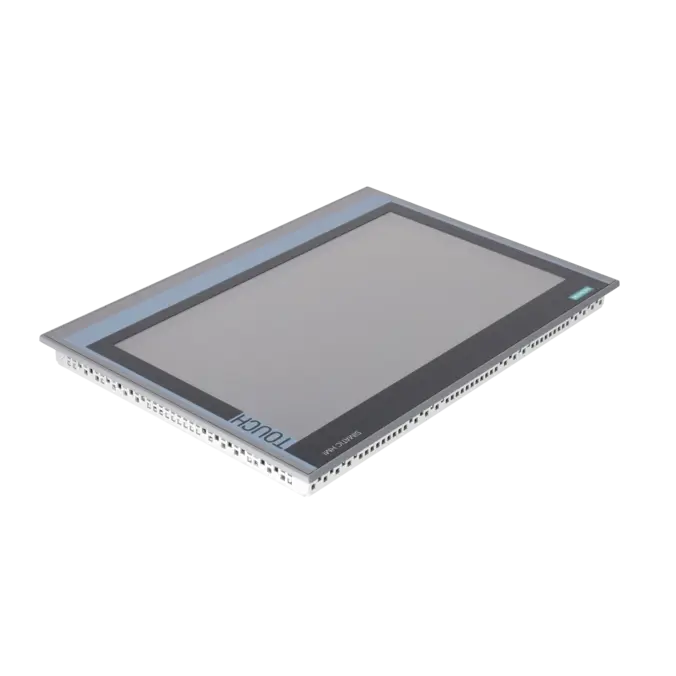

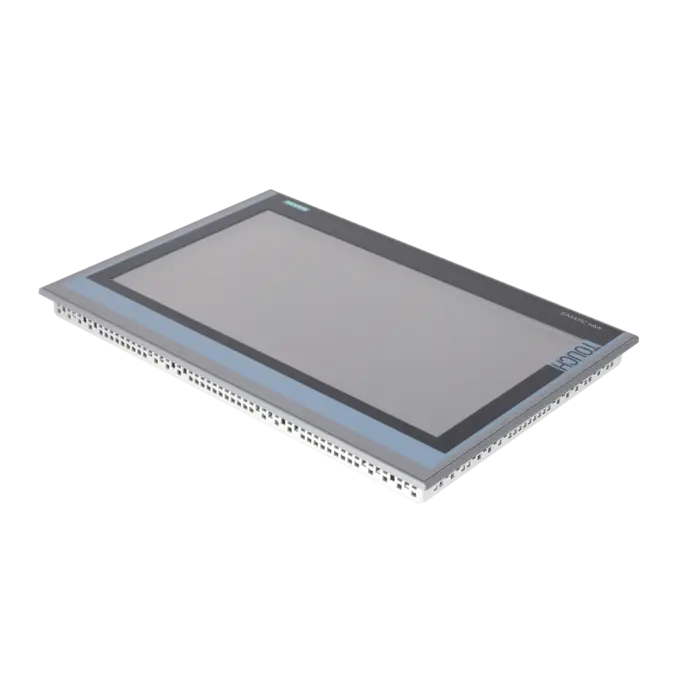

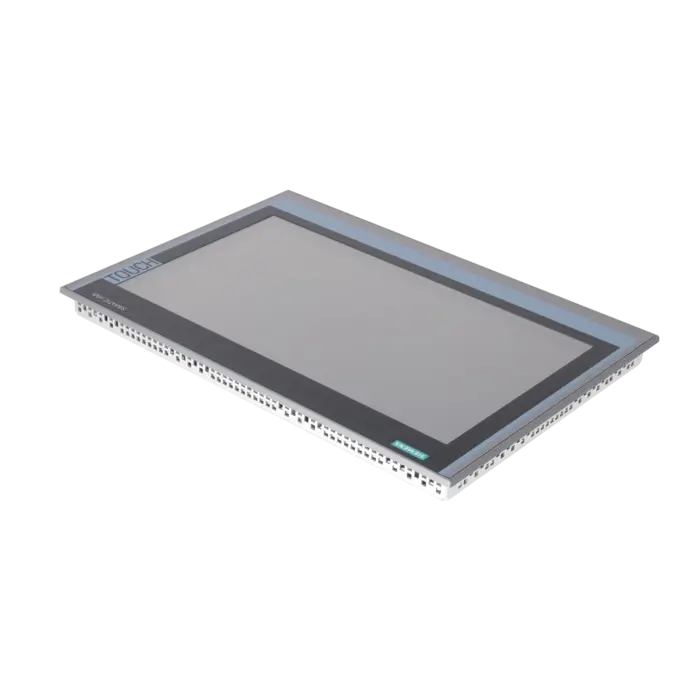

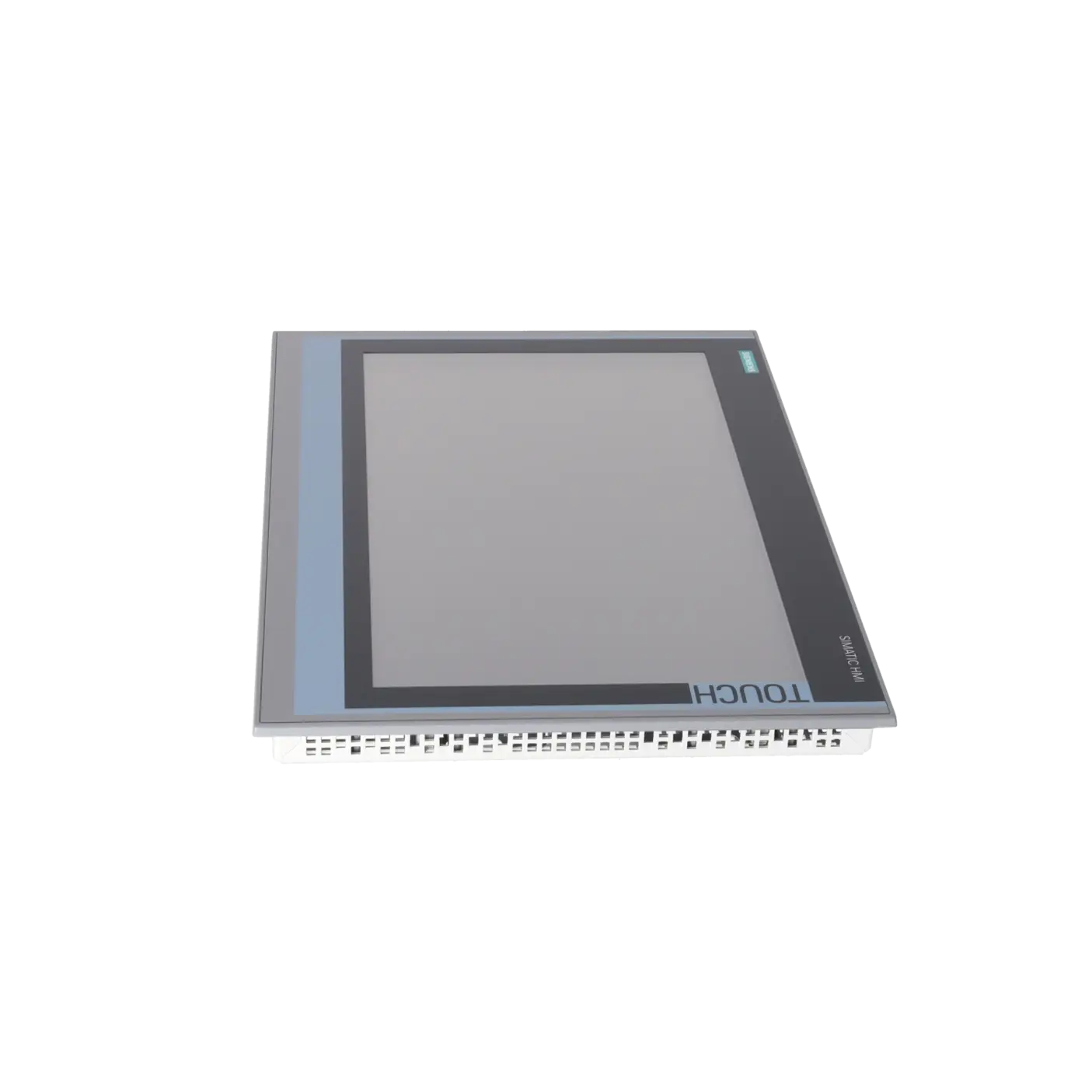

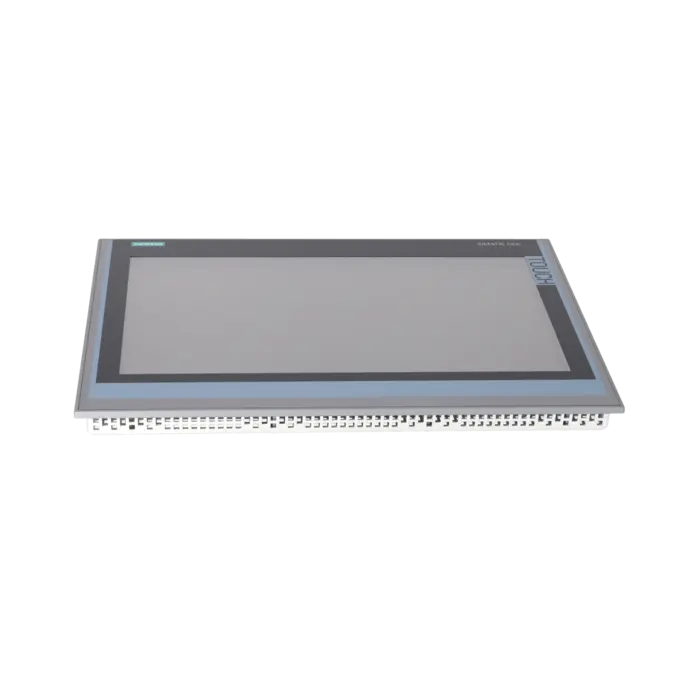

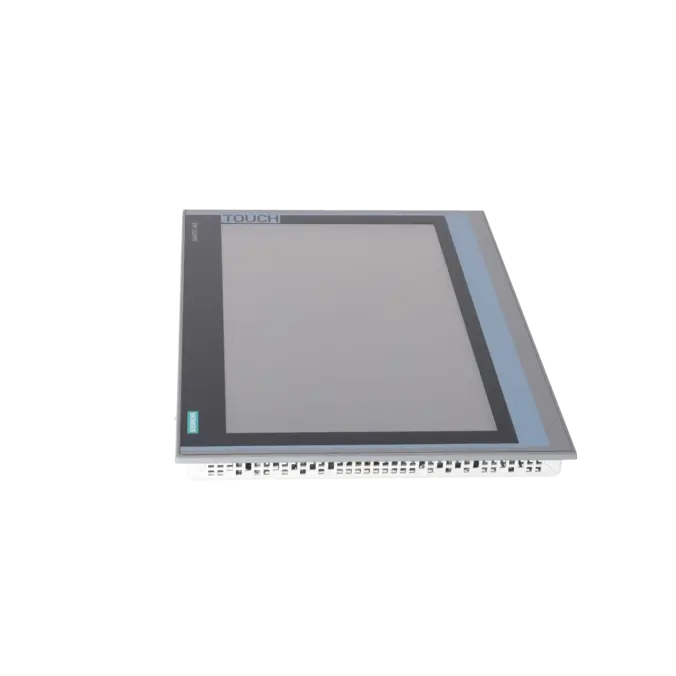

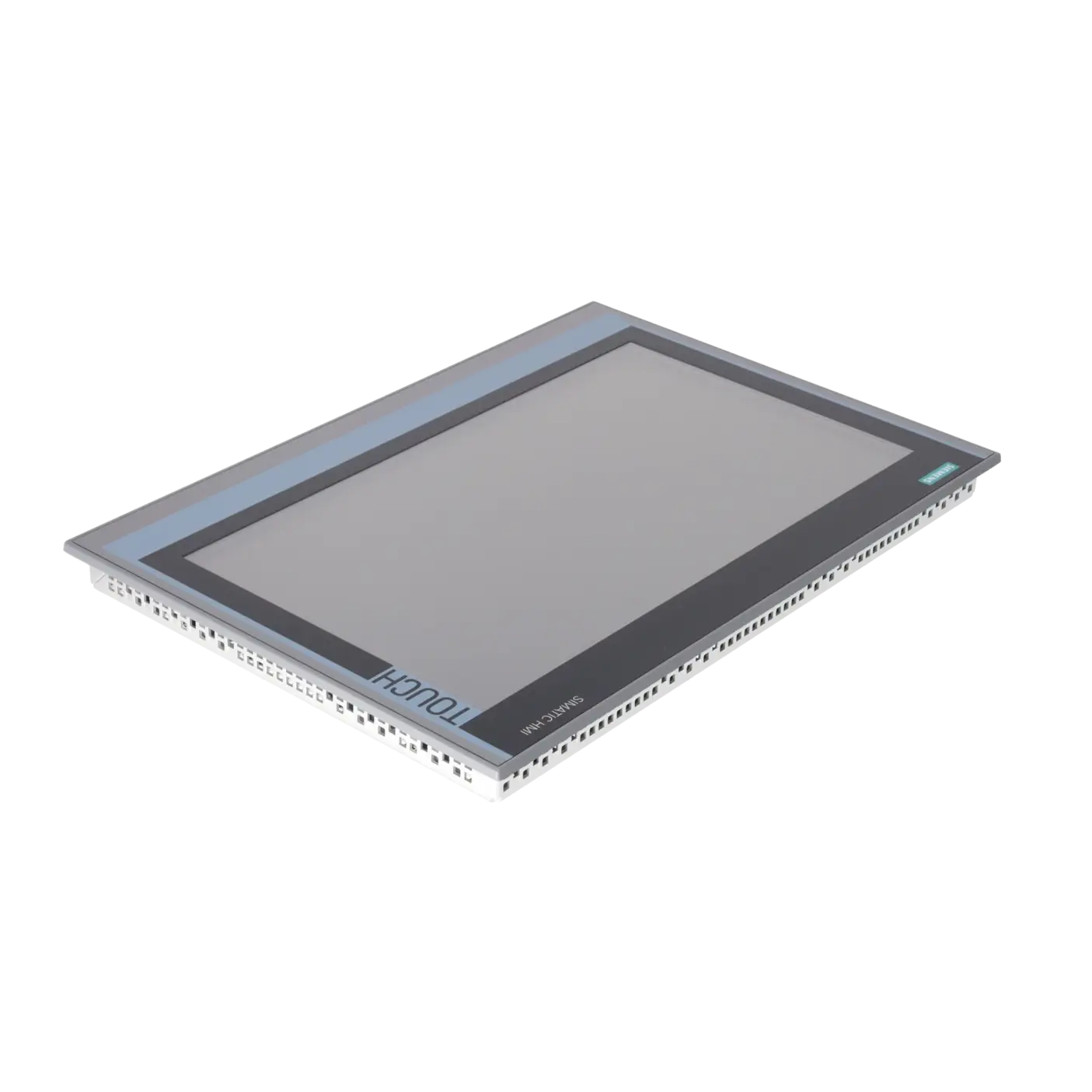

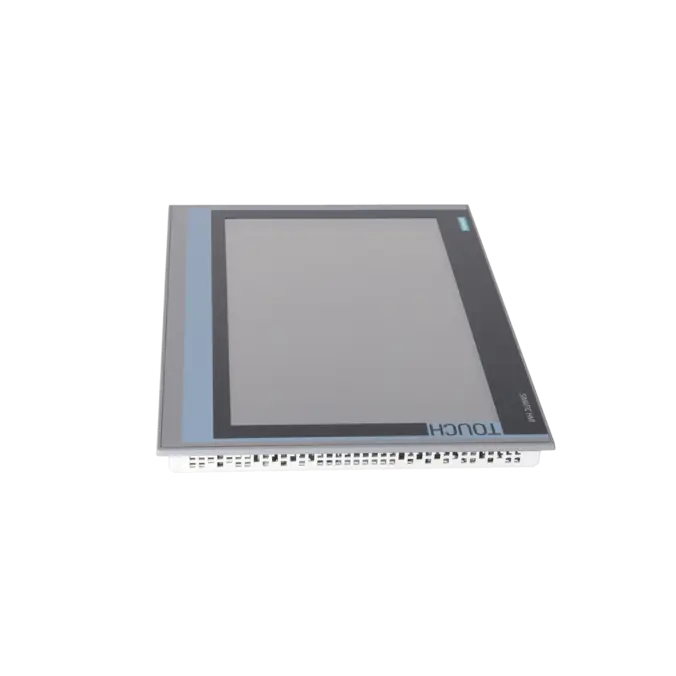

Die SIEMENS 6AV2124-0UC02-0AX1 ist ein SIMATIC HMI TP1900 Comfort zur Visualisierung und Bedienung industrieller Maschinen und Anlagen. Das Comfort Panel verfügt über ein großformatiges 18,5-Zoll-Widescreen-TFT-Display mit analog-resistiver Touchbedienung und 1.366 × 768 Pixeln Auflösung. Es eignet sich für Bedienbilder, Prozesswerte, Meldungen, Rezepturen und Diagnosefunktionen direkt an der Anlage. Die Kommunikation mit Automatisierungssystemen kann unter anderem über PROFINET, PROFIBUS und MPI erfolgen. Damit ist das Gerät besonders für bestehende SIMATIC-Umgebungen relevant, in denen eine vorhandene HMI-Projektierung weitergenutzt oder ein ausgefallenes Bediengerät ersetzt werden soll. Bei einem Austausch sind die exakte Artikelnummer, der Projektierungsstand und die vorhandenen Schnittstellen abzugleichen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das TP1900 Comfort 6AV2124-0UC02-0AX1 wird mit 24 V DC versorgt; der zulässige Spannungsbereich liegt bei 19,2 bis 28,8 V DC. Das ist bei Fehlersuche und Austausch relevant, weil eine instabile oder außerhalb des zulässigen Bereichs liegende Versorgung Start- und Betriebsprobleme verursachen kann. Für die Anlagenkommunikation stehen Industrial-Ethernet-Schnittstellen sowie eine kombinierte RS-422/485-Schnittstelle zur Verfügung. Das Panel unterstützt unter anderem PROFINET IO, PROFIBUS, MPI und EtherNet/IP. Zwei USB-2.0-Schnittstellen und zwei SD-Kartensteckplätze ermöglichen zusätzliche Speicher- und Servicefunktionen. Die Projektierung erfolgt mit WinCC Comfort, Advanced oder Professional ab V14 SP1 mit HSP. Frontseitig besitzt das Einbaugerät Schutzart IP65, rückseitig IP20.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für die 6AV2124-0UC02-0AX1 ist seit dem 1. Oktober 2024 der Produktstatus P.M 400 beziehungsweise Produktauslauf ausgewiesen. Damit gewinnt die langfristige Versorgung des TP1900 Comfort für bestehende Anlagen an Bedeutung. Bei kritischen Maschinen sollte deshalb frühzeitig bewertet werden, ob Reparatur, Austauschgerät oder Bevorratung geeigneter sind als eine ungeplante Migration nach einem Ausfall. Als Nachfolgeplattform ist 6AV2128-3UB.6-0AX1 ausgewiesen. Vor einer Umstellung müssen jedoch Gerätevariante, Abmessungen, Schnittstellen sowie insbesondere Projekt- und Softwarekompatibilität technisch abgeglichen werden; ein Nachfolgegerät ist nicht automatisch ohne Anpassungen austauschbar. Für Einkauf und Instandhaltung empfiehlt sich eine abgestimmte Ersatzteil- und Reparaturstrategie, um mit fortschreitendem Lebenszyklus Beschaffungs- und Stillstandsrisiken zu reduzieren.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Defekt der 6AV2124-0UC02-0AX1 kann eine Reparatur besonders sinnvoll sein, wenn das vorhandene HMI-Projekt und die Maschinenkonfiguration unverändert weiterbetrieben werden sollen. Die Bearbeitung erfolgt nach individuellem Fehlerbild mit Fehleranalyse, Instandsetzung und anschließender Funktionsprüfung. Bei zeitkritischem Anlagenstillstand kann alternativ ein Austauschgerät geprüft werden. Mit fortschreitendem Produktauslauf wird außerdem eine geplante Bevorratungs- und Life-Cycle-Strategie relevanter, damit kritische Bediengeräte nicht erst nach einem ungeplanten Ausfall beschafft werden müssen. Bei HMI-Systemen kann zusätzlich eine Sicherung vorhandener Projekt- und Gerätedaten vor Reparatur oder Austausch das Wiederanlaufrisiko reduzieren. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell geprüft oder über eine Anfrage geklärt werden.

Kann die SIEMENS 6AV2124-0UC02-0AX1 repariert werden?

Eine Reparatur kann insbesondere dann sinnvoll sein, wenn das TP1900 Comfort weiterhin in der bestehenden Anlage eingesetzt und eine Migration vermieden werden soll. Bei EICHLER erfolgt die Bearbeitung nach dem individuellen Fehlerbild. Nach der Fehleranalyse kann die Instandsetzung, soweit technisch möglich, bis auf Bauteilebene erfolgen. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine Entscheidungsgrundlage. Anschließend wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft. Garantie und Gewährleistung erhöhen zusätzlich die Planungssicherheit bei einer instand gesetzten Baugruppe.

Was ist beim Austausch einer 6AV2124-0UC02-0AX1 besonders zu beachten?

Vor dem Austausch sollte nicht nur die Artikelnummer, sondern auch die vorhandene Projektierung und Gerätekonfiguration gesichert werden. Relevant sind unter anderem der verwendete WinCC-Projektstand, Netzwerkparameter, HMI-Verbindungen sowie projektspezifische Daten. Bei einem Ersatz durch ein anderes Gerät muss zusätzlich geprüft werden, ob Projektmigration oder Anpassungen erforderlich sind. Ein rein mechanischer Austausch stellt daher nicht automatisch sicher, dass die Anlage unmittelbar wieder mit identischer Funktion startet.

Gibt es einen Nachfolger für die 6AV2124-0UC02-0AX1?

Als Nachfolgeplattform ist 6AV2128-3UB.6-0AX1 ausgewiesen. Vor einer Beschaffung sollte jedoch die konkrete Geräteausführung technisch geprüft werden. Besonders wichtig sind Projektkompatibilität, Engineering-Stand, Schnittstellen, Einbausituation und Migrationsaufwand. Dadurch lässt sich beurteilen, ob ein Wechsel auf die neue Gerätegeneration wirtschaftlich sinnvoll ist oder ob Reparatur beziehungsweise Bevorratung des vorhandenen TP1900 Comfort zunächst die risikoärmere Lösung darstellt.

Kann ein vorhandenes WinCC-Projekt auf einem Ersatzgerät weiterverwendet werden?

Das hängt von Gerätevariante, Panel-Image und WinCC-Projektstand ab. Die 6AV2124-0UC02-0AX1 ist ab WinCC Comfort V14 SP1 mit entsprechendem HSP projektierbar. Bei einem identischen Ersatzgerät sollte deshalb vor der Wiederinbetriebnahme geprüft werden, ob das vorhandene Projekt und der Geräte-Image-Stand zusammenpassen. Bei einem Wechsel auf eine Nachfolgegeneration kann eine Projektmigration erforderlich werden. Eine vorhandene Projekt- und Datensicherung sollte deshalb vor dem Austausch gesichert und auf Wiederherstellbarkeit geprüft werden.

Ist Reparatur oder Migration beim TP1900 Comfort wirtschaftlich sinnvoller?

Das hängt vor allem vom Fehlerbild, Anlagenlebenszyklus und geplanten Nutzungszeitraum ab. Bei einer Anlage, die noch mehrere Jahre unverändert weiterbetrieben werden soll, kann eine Reparatur den Aufwand einer kurzfristigen HMI-Migration vermeiden. Stehen ohnehin Modernisierung und Softwareumstellung an, kann dagegen die Nachfolgegeneration sinnvoller sein. Der Kostenvoranschlag nach Fehleranalyse ermöglicht einen direkten Vergleich zwischen Instandsetzung und alternativen Maßnahmen. Mit dem Produktauslauf sollte zusätzlich bewertet werden, wie viele baugleiche Panels im Bestand kritisch für die Produktion sind.

Wie lässt sich ein Ausfall der 6AV2124-0UC02-0AX1 besser absichern?

Für produktionskritische Anlagen sollte neben einem aktuellen Backup der HMI-Projektierung auch die Ersatzteilstrategie geprüft werden. Bei mehreren baugleichen Panels können Bevorratung, reparierbare Altgeräte oder ein definiertes Austauschkonzept ungeplante Stillstandszeiten reduzieren. Durch den bereits begonnenen Produktauslauf gewinnt diese Planung zusätzlich an Bedeutung. Ein Life Cycle Management kann helfen, kritische HMI-Komponenten systematisch zu erfassen und Reparatur-, Ersatzteil- und Migrationsmaßnahmen zeitlich zu priorisieren.

Wo kann die 6AV2124-0UC02-0AX1 angefragt oder beschafft werden?

Für die 6AV2124-0UC02-0AX1 kommen abhängig vom konkreten Bedarf Reparatur, Austausch sowie die Beschaffung einer geeigneten Baugruppe infrage. Bei einem akuten Stillstand sollte zunächst geklärt werden, ob ein Ersatzgerät benötigt wird oder eine Reparatur des vorhandenen Panels wirtschaftlicher ist. Bei geplanter Bevorratung sind Zustand, technische Passfähigkeit und benötigte Stückzahl separat zu bewerten. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
