SIEMENS 6FC5403-0AA20-0AA1

Was ist 6FC5403-0AA20-0AA1 und wo wird es eingesetzt

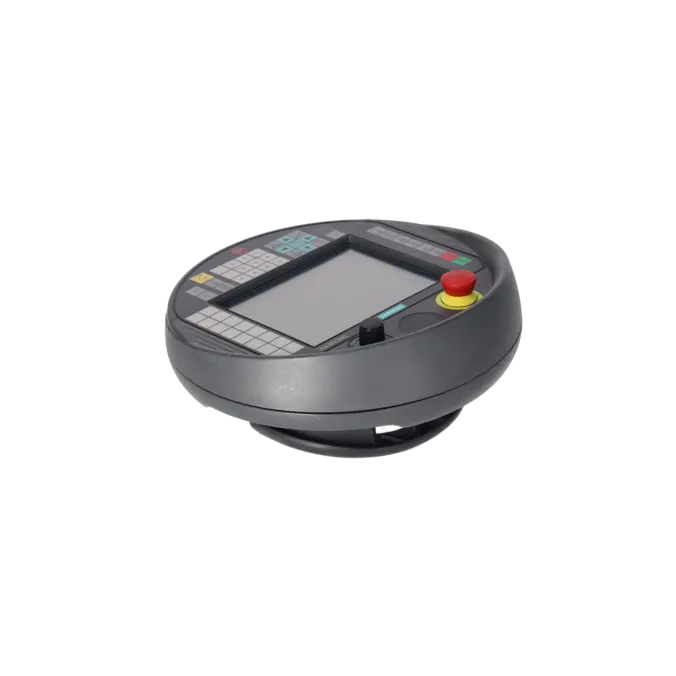

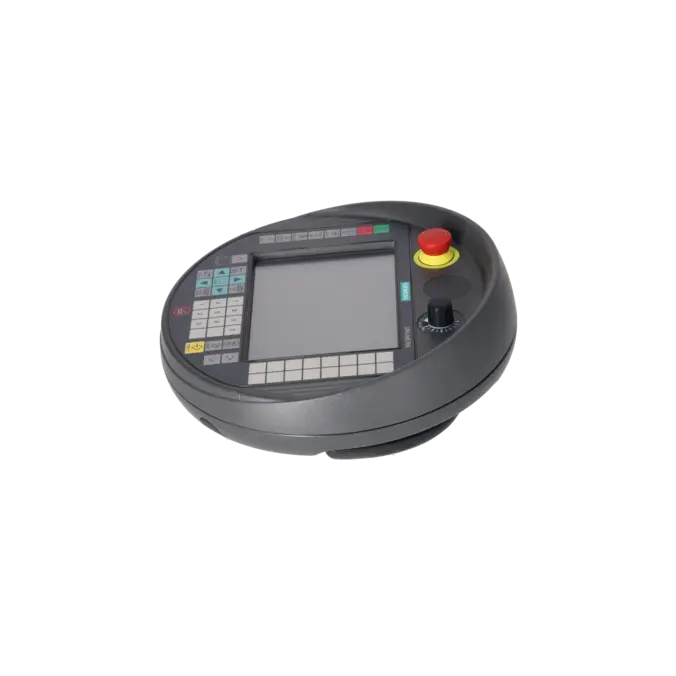

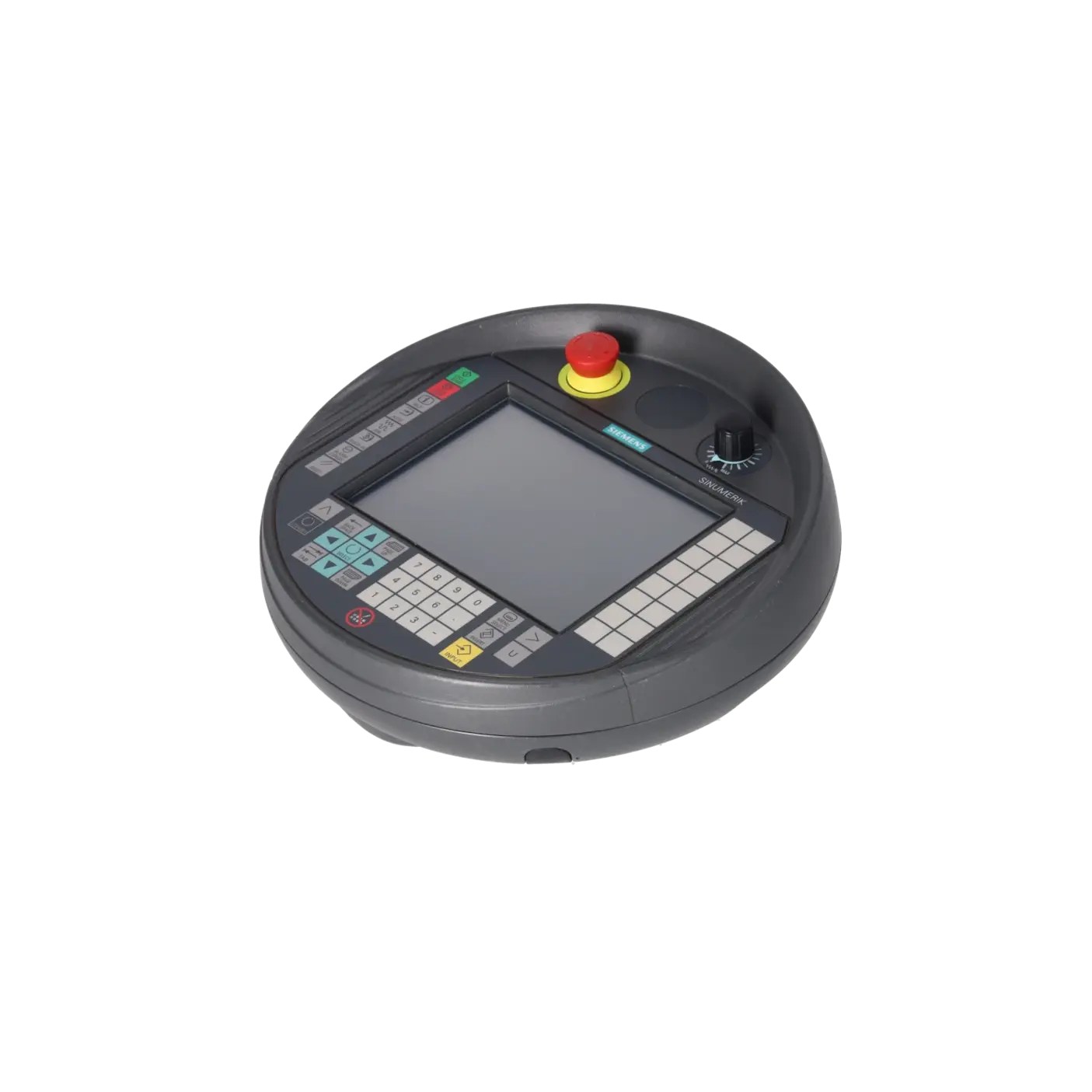

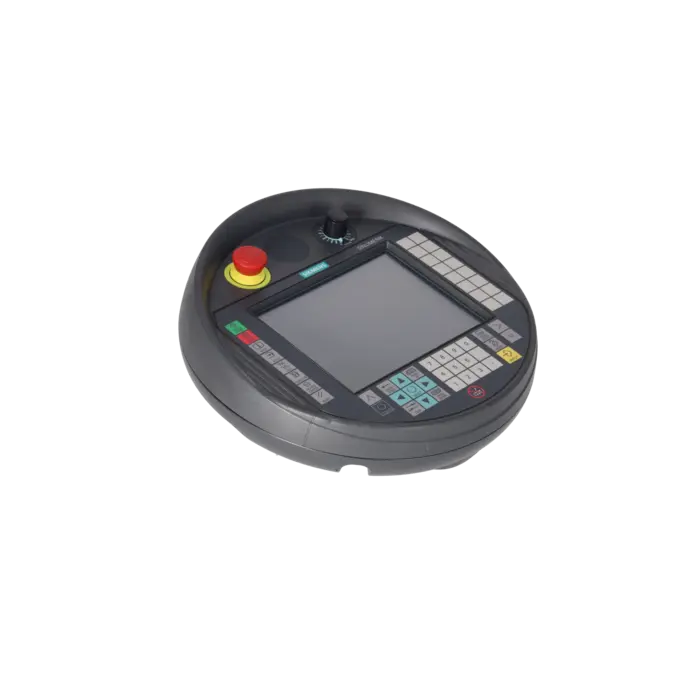

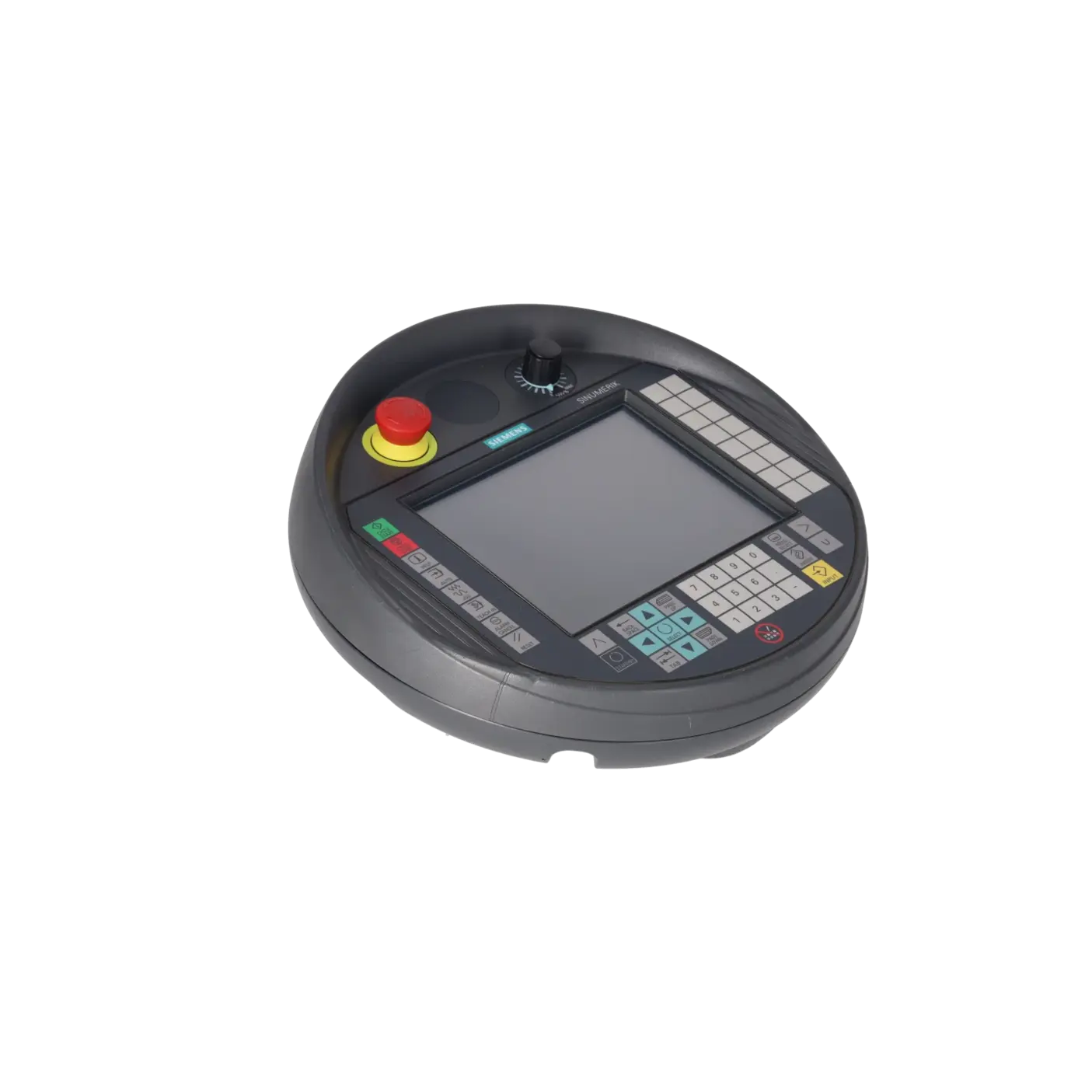

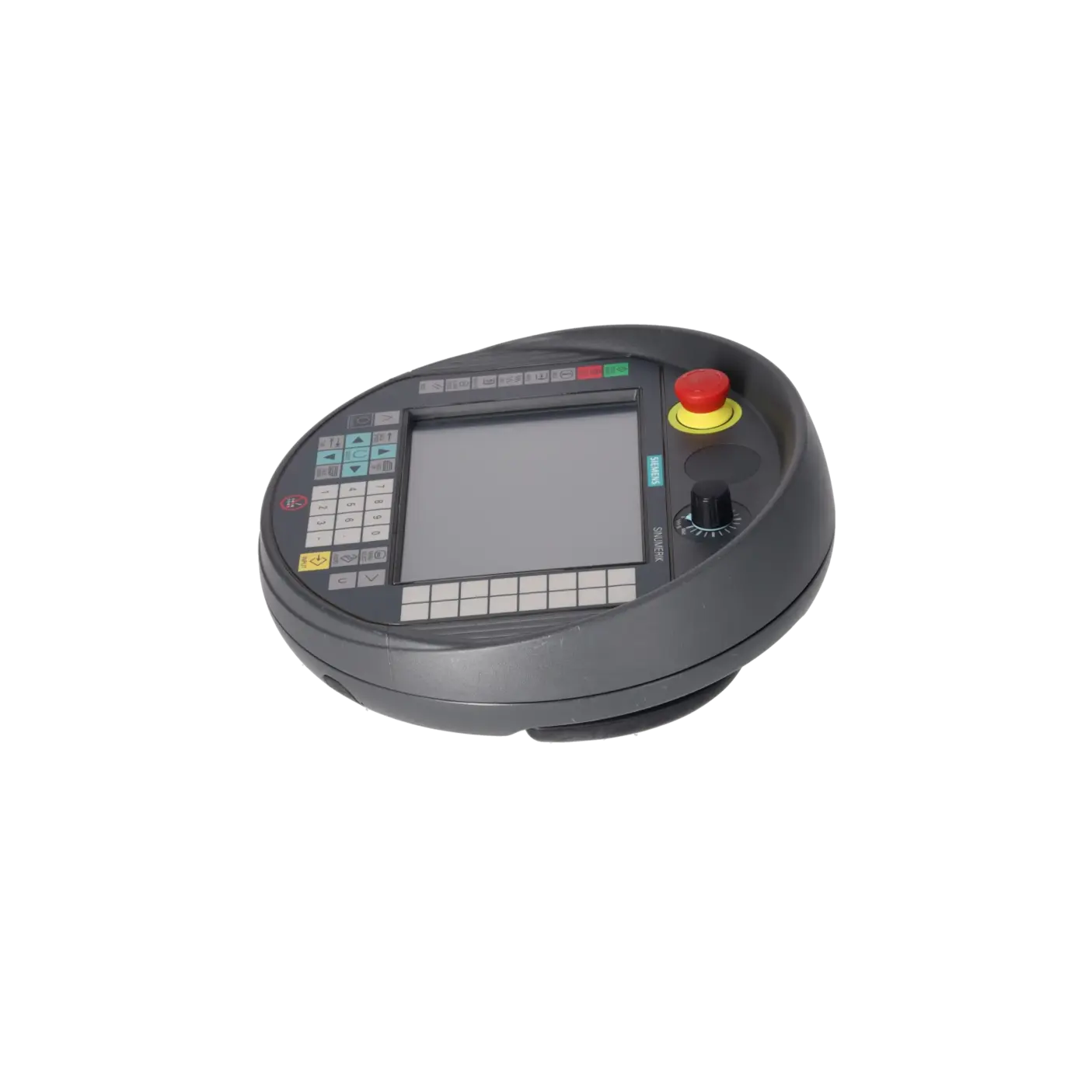

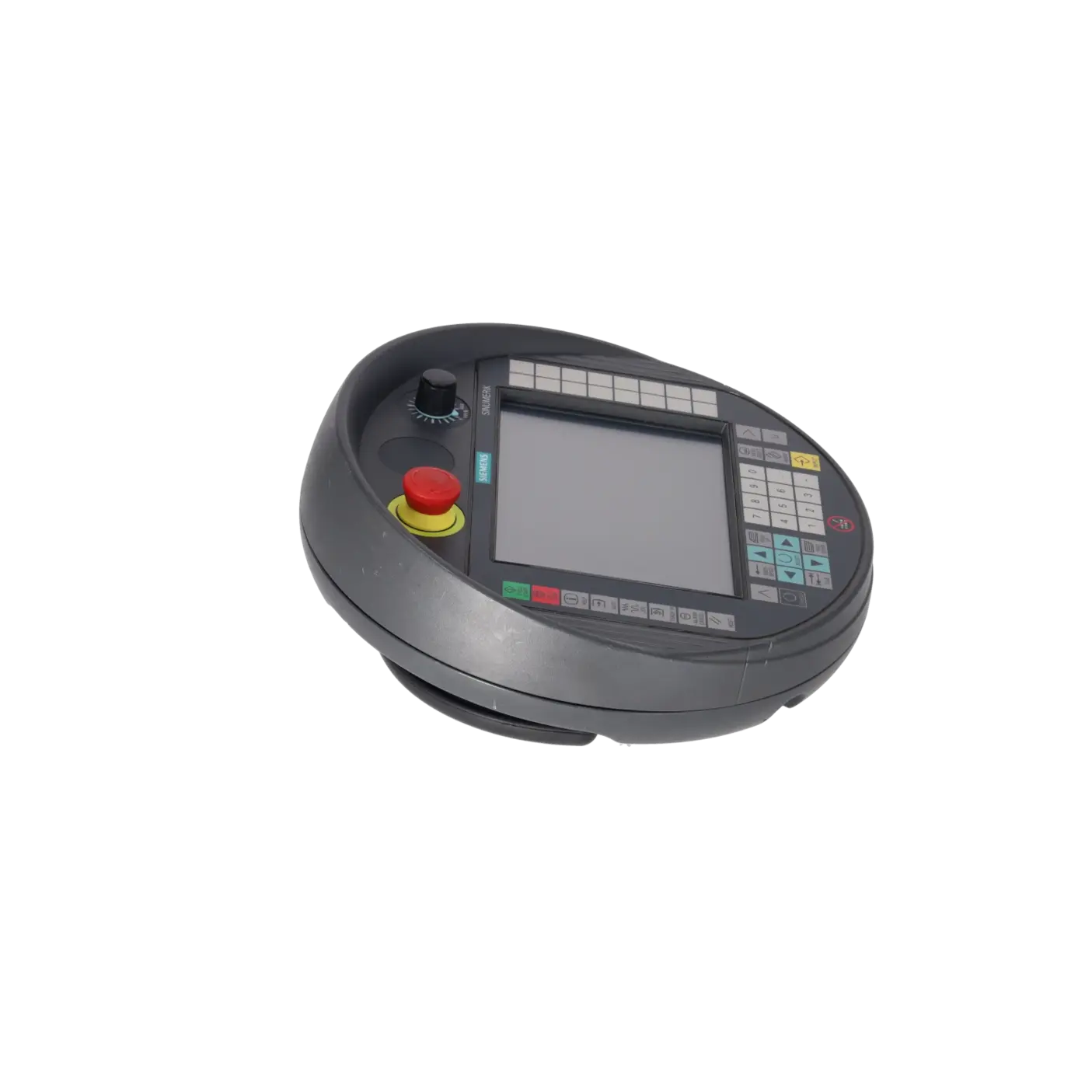

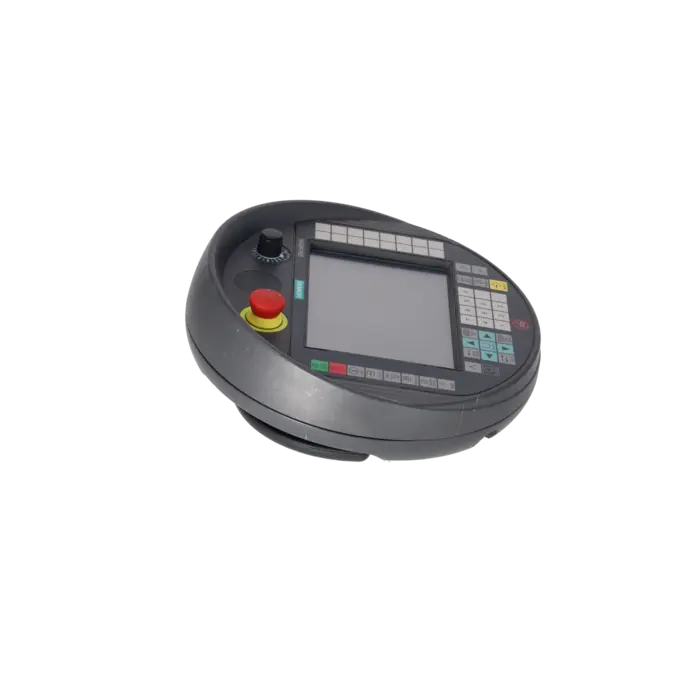

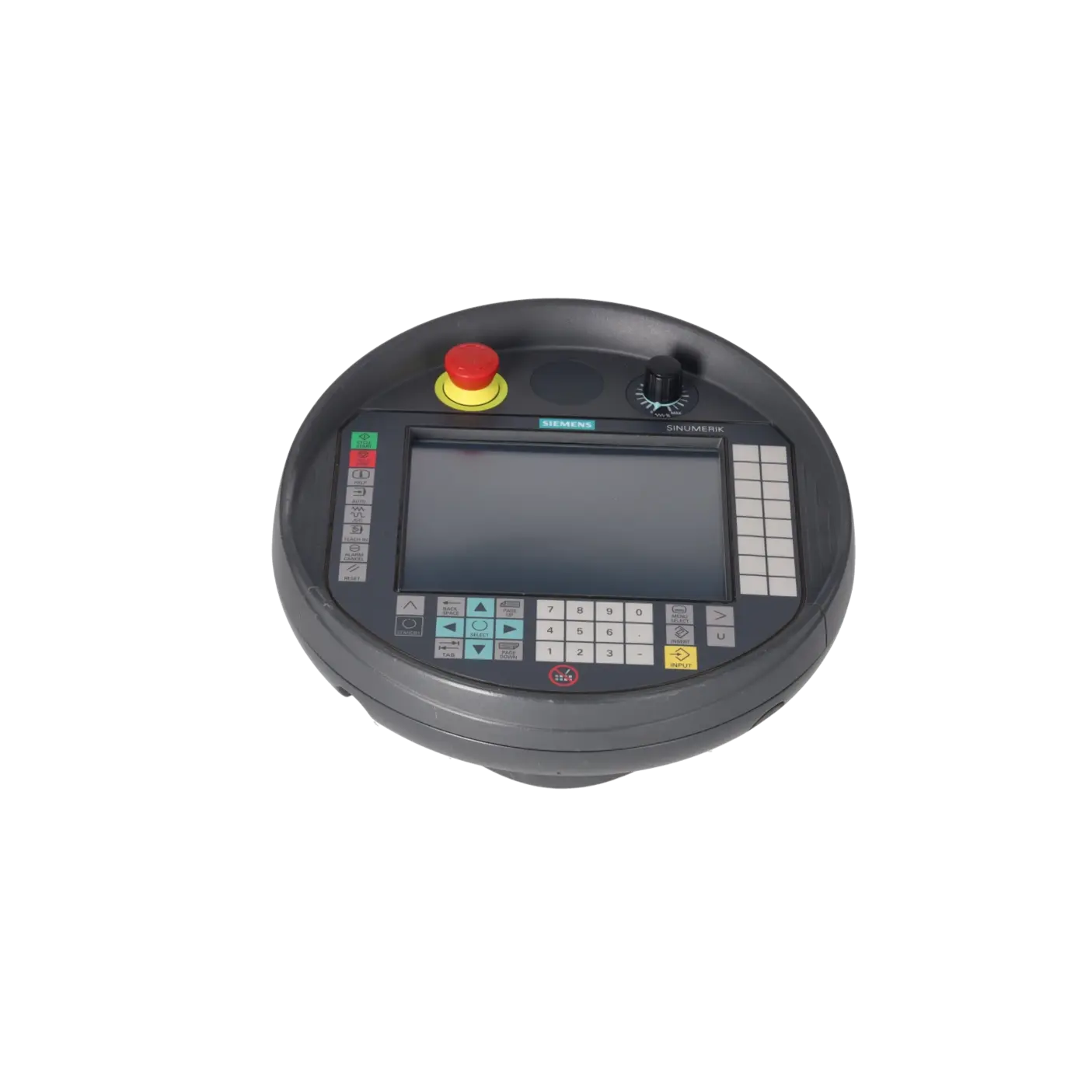

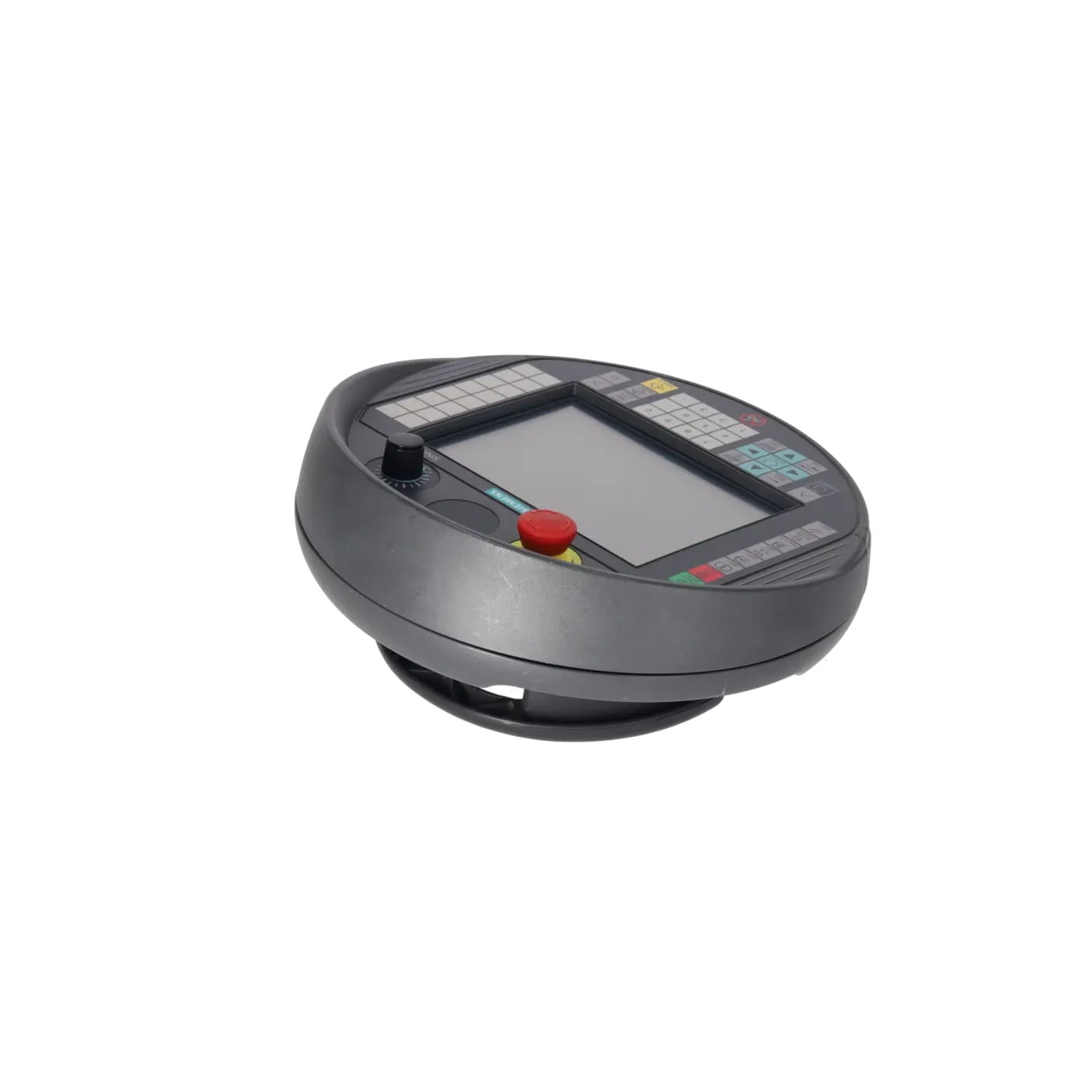

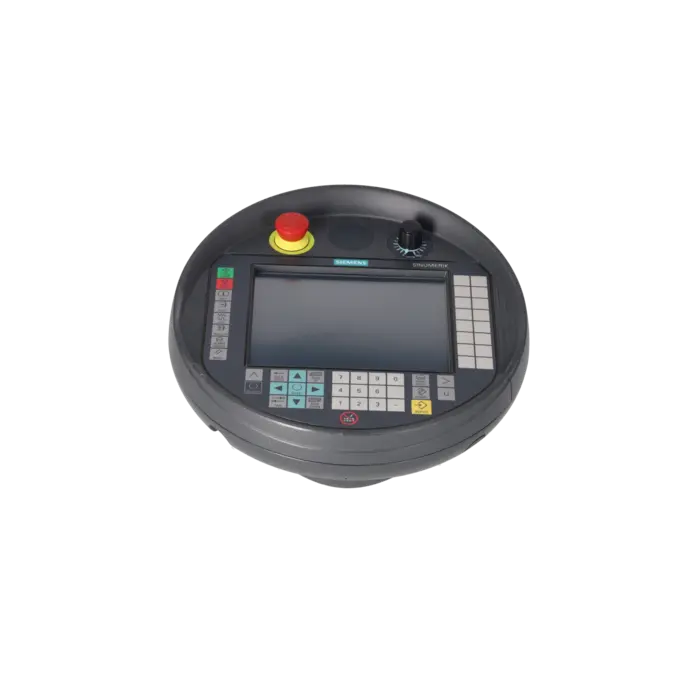

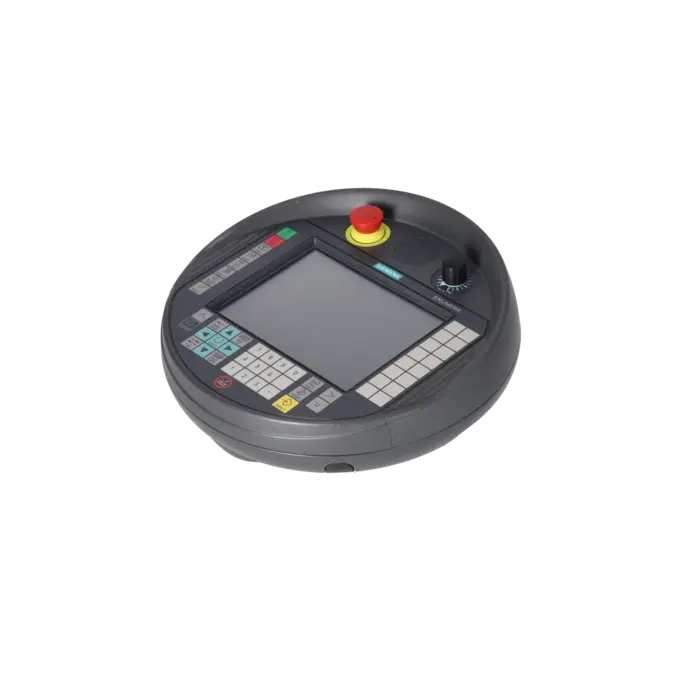

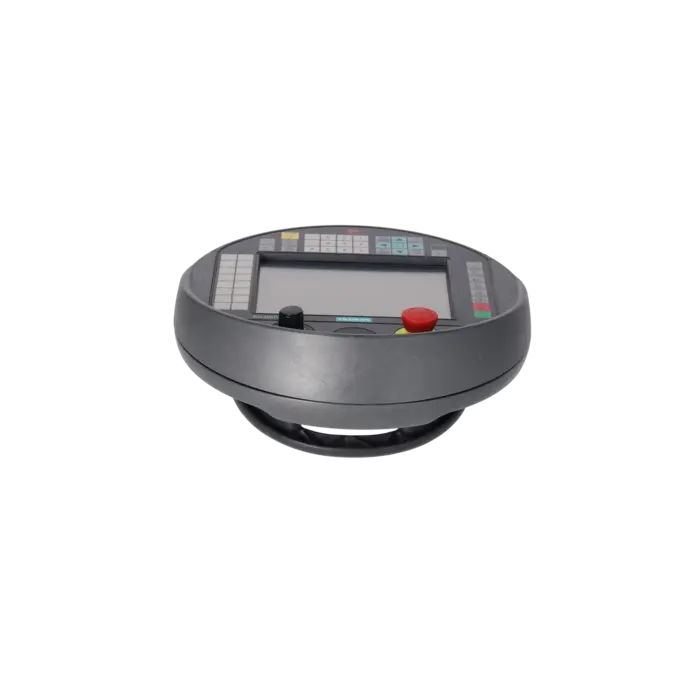

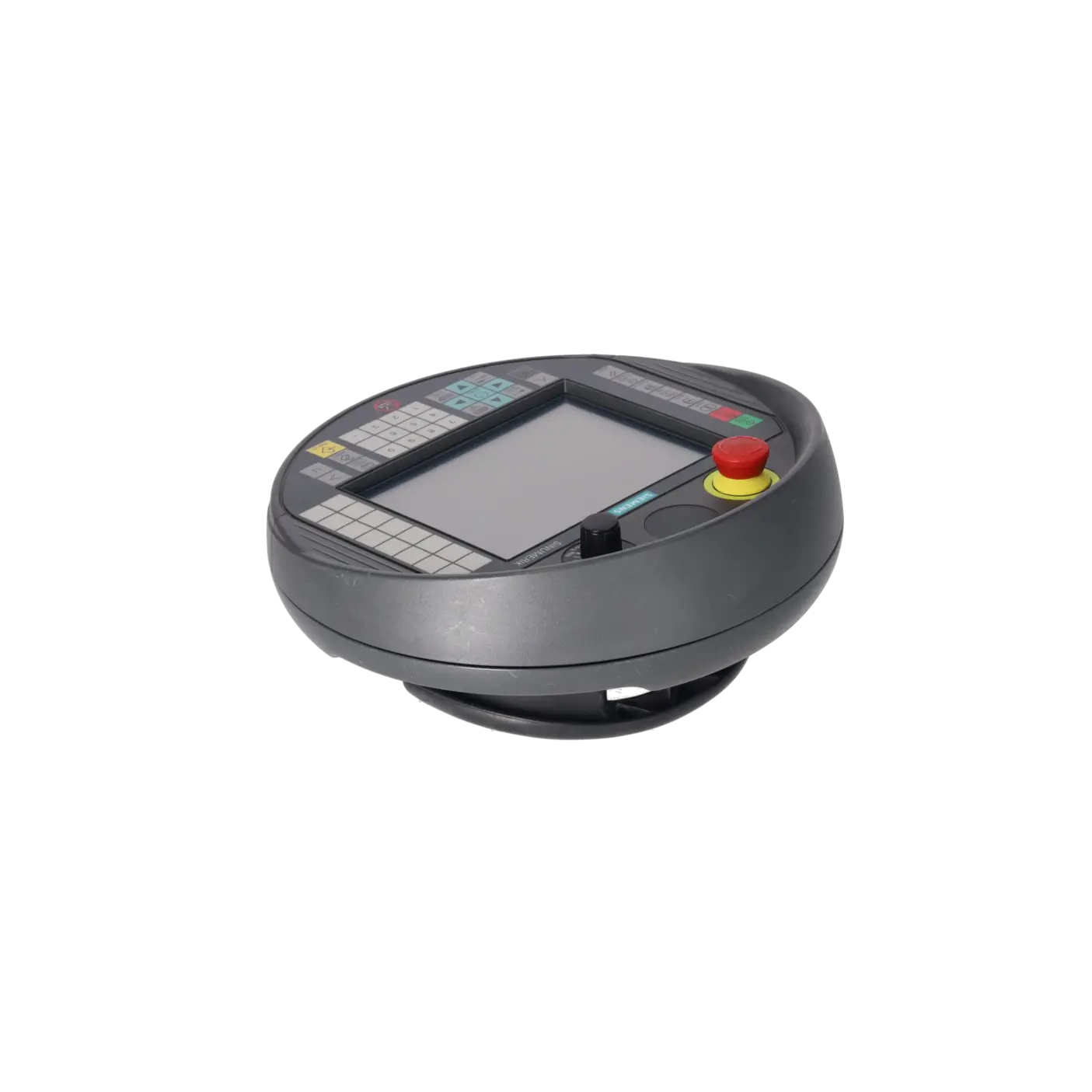

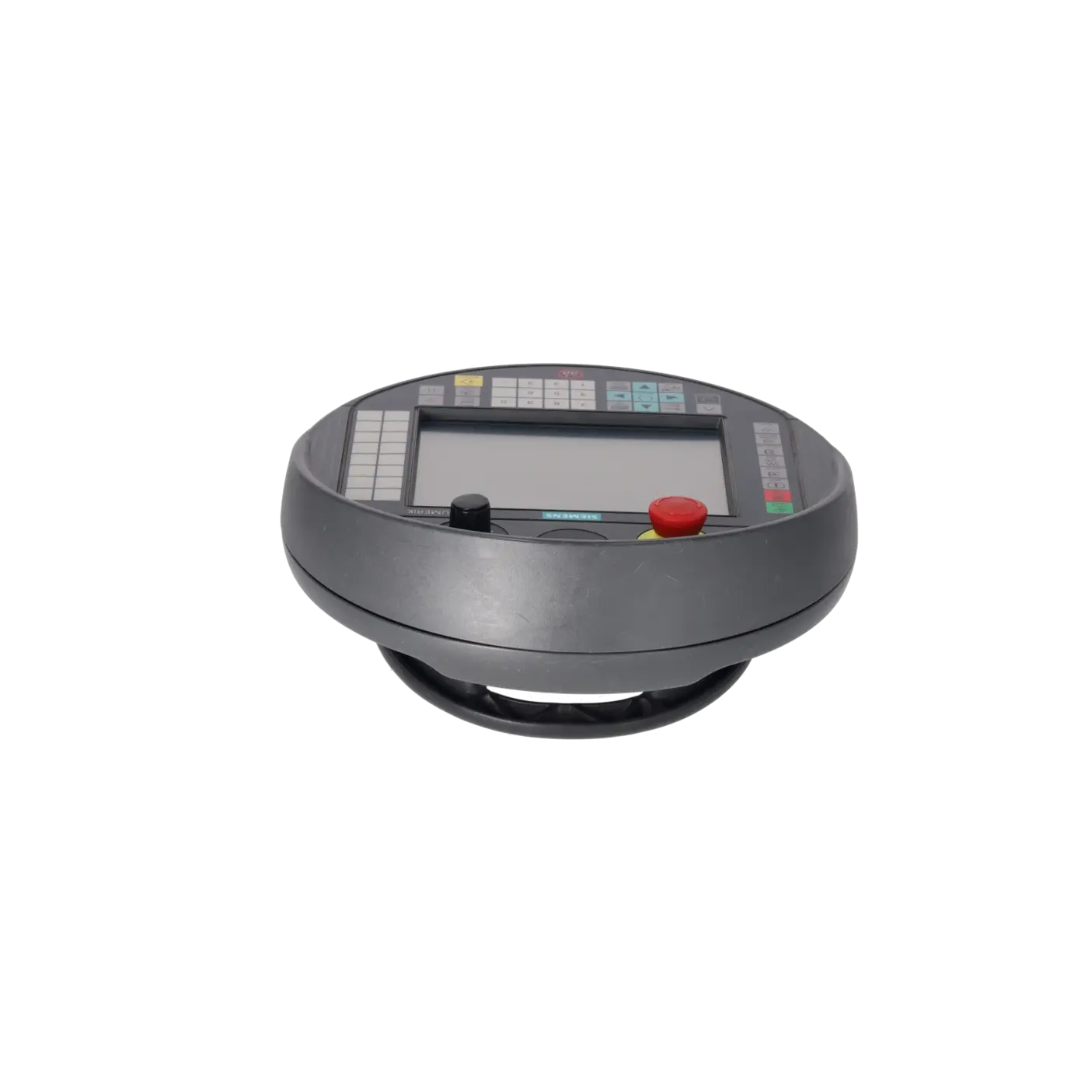

6FC5403-0AA20-0AA1 ist ein SIEMENS SINUMERIK Handheld Terminal HT 8 für mobile Bedien- und Beobachtungsaufgaben an CNC-Maschinen und Automatisierungssystemen. Das Gerät verbindet die Funktionen eines Operator Panels mit Elementen einer Maschinensteuertafel und kann als ergänzendes Hauptbedienfeld oder Nebenbedienfeld eingesetzt werden. Typische Anwendungen liegen an Maschinen mit SINUMERIK 840D sl, bei denen Bediener nahe am Prozess verfahren, einrichten, beobachten oder teachen müssen. Die Variante 6FC5403-0AA20-0AA1 ist das HT 8 mit Zustimmtastern, Not-Halt-Taster und Override-Drehschalter, jedoch ohne integriertes Handrad. Dadurch ist die genaue Zuordnung zur vorhandenen Maschinenkonfiguration besonders wichtig.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das HT 8 arbeitet mit 24 V DC und ist für den industriellen Einsatz als mobiles Bediengerät ausgelegt. Für die Bedienung stehen ein 7,5-Zoll-TFT-Farbdisplay mit VGA-Auflösung, ein Touchscreen und eine Folientastatur mit Maschinensteuer- und Bedientasten zur Verfügung. Die Schutzart IP65 unterstützt den Einsatz in maschinennahen Umgebungen, setzt jedoch einen ordnungsgemäßen Zustand von Gehäuse, Leitungseinführung und Anschluss voraus. Der Not-Halt-Taster ist zweikanalig ausgeführt, ebenso sind zwei dreistufige Zustimmtaster vorhanden. Für Austausch, Fehlersuche und Beschaffung sind neben der Artikelnummer auch Anschlussbox, Projektierung, Bedienrecht, Netzwerkverbindung und Sicherheitskreis zu prüfen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6FC5403-0AA20-0AA1 gehört zur SINUMERIK 840D sl HMI-Hardware, die im Kontext der ab 01.10.2025 wirksamen Produktstreichung betrachtet werden muss. Damit gewinnt die Baugruppe für Betreiber vor allem als Ersatzteil, Austauschgerät oder Reparaturkandidat an Bedeutung. Eine ungeprüfte Migration auf ein anderes Handgerät ist nicht sinnvoll, weil Bedienkonzept, Sicherheitsfunktionen, Anschlussumgebung, Projektierung und Maschinenfreigaben zusammen betrachtet werden müssen. Ein verifizierter Nachfolger sollte immer anlagenbezogen bewertet werden. Für Instandhaltung und Einkauf stehen daher Obsoleszenzabsicherung, Reparaturfähigkeit, Ersatzteilstrategie und tagesaktuelle Klärung von Preis, Verfügbarkeit und Lieferzeit im Vordergrund.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei Ausfall, Beschädigung oder Anzeigeproblemen kann eine Reparatur nach individuellem Fehlerbild helfen, die bestehende Maschinenkonfiguration weiter zu nutzen und eine ungeplante Umrüstung zu vermeiden. Besonders relevant sind technische Reinigung, Fehleranalyse, Instandsetzung bis auf Bauteilebene, Funktionsprüfung und ein transparenter Kostenvoranschlag vor der Entscheidung. Für kurzfristige Beschaffungssituationen kommen geprüfte Ersatzteile, Austausch oder gebrauchte Geräte infrage, sofern Artikelnummer, Zustand und Einsatzumgebung passen. Bei abgekündigten HMI-Komponenten unterstützt Life Cycle Management dabei, Obsoleszenzrisiken, Bevorratung und Reparaturstrategie planbar zu bewerten. Der technische Vor-Ort-Service ist sinnvoll, wenn Projektstände, Bediengeräte oder SINUMERIK-Systemdaten direkt an der Anlage gesichert oder Störungen eingegrenzt werden müssen.

Kann 6FC5403-0AA20-0AA1 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das SINUMERIK HT 8 elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Maschine eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Das Gerät wird analysiert, gereinigt, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.

Ist 6FC5403-0AA20-0AA1 die HT-8-Variante mit Handrad?

Nein, 6FC5403-0AA20-0AA1 ist die HT-8-Ausführung mit Zustimmtastern, Not-Halt-Taster und Override-Drehschalter, jedoch ohne Handrad. Die Variante mit Handrad ist separat zu unterscheiden. Bei Ersatz, Austausch oder Beschaffung sollte deshalb nicht nur die Bezeichnung HT 8, sondern immer die vollständige Artikelnummer abgeglichen werden. Eine falsche Variante kann Bedienabläufe, Projektierung und Maschinenfreigaben beeinflussen.

Was tun, wenn 6FC5403-0AA20-0AA1 nicht mehr regulär beschafft werden kann?

Dann sollte zuerst der konkrete Bedarf bewertet werden: Defektgerät reparieren, Austauschgerät einsetzen, geprüftes Ersatzteil beschaffen oder eine Migration vorbereiten. Bei abgekündigter SINUMERIK 840D sl HMI-Hardware ist Obsoleszenzmanagement besonders wichtig, weil reine Ersatzbeschaffung nicht immer langfristig planbar bleibt. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für kritische Maschinen empfiehlt sich zusätzlich eine Bevorratungs- oder Reparaturstrategie.

Worauf ist beim Austausch eines defekten HT 8 zu achten?

Beim Austausch muss die vollständige Artikelnummer mit dem verbauten Gerät übereinstimmen. Zusätzlich sind Anschlussbox, Anschlussleitung, Bedienrecht, TCU-Zuordnung, Netzwerkparameter und Maschinenprojekt zu prüfen. Ein Ersatzgerät sollte nicht isoliert betrachtet werden, weil das HT 8 in die Sicherheits- und Bedienstruktur der Maschine eingebunden ist. Nach dem Einbau sind Touchscreen, Folientasten, Not-Halt-Taster, Zustimmtaster und Kommunikation im Anlagenverbund zu testen.

Wann ist Austausch sinnvoller als Reparatur bei 6FC5403-0AA20-0AA1?

Ein Austausch kann sinnvoll sein, wenn die Maschine kurzfristig wieder anlaufen muss und ein passendes, geprüftes Gerät verfügbar ist. Eine Reparatur ist dagegen häufig interessant, wenn die vorhandene Einheit zur Maschinenkonfiguration passt und wirtschaftlich instandgesetzt werden kann. Für die Entscheidung zählen Stillstandsrisiko, Fehlerbild, Verfügbarkeit, Zustand der Baugruppe und geplante Restlaufzeit der Anlage. Bei EICHLER können Reparatur, Austausch und Ersatzteilbeschaffung gegeneinander bewertet werden, ohne konkrete Preise oder Lieferzeiten pauschal festzuschreiben.

Wie lässt sich ein erneuter Ausfall des HT 8 vorbeugen?

Vorbeugend sollten Gehäuse, Leitungseinführung, Anschlussleitung, Display, Folientastatur sowie Not-Halt- und Zustimmtaster regelmäßig kontrolliert werden. Besonders nach Stoß, Fall oder starker mechanischer Belastung ist eine Funktionsprüfung der sicherheitsrelevanten Bedienelemente wichtig. Zusätzlich helfen saubere Lagerung, Schutz vor Feuchtigkeit, Staub, Wärmequellen und starken Magnetfeldern. Bei kritischen Anlagen kann eine strategische Ersatzteilbevorratung oder ein Life-Cycle-Check das Risiko ungeplanter Stillstände reduzieren.

Welche Rolle spielt Datensicherung bei SINUMERIK-Systemen mit HT 8?

Datensicherung ist wichtig, weil ein Bediengerät zwar ersetzt werden kann, fehlende Projektstände, Netzwerkkonfigurationen oder Maschinenparameter aber die Wiederinbetriebnahme verzögern können. Bei SINUMERIK-Umgebungen sollten relevante System- und Projektstände strukturiert gesichert werden. Der technische Vor-Ort-Service ist besonders relevant, wenn Backups direkt an der Anlage erstellt, vorhandene Projektstände geprüft oder Störungen im Zusammenspiel von HMI, TCU, NCU und Maschinenprojekt eingegrenzt werden müssen.
