SIEMENS 6AV6645-0AA01-0AX0

Was ist 6AV6645-0AA01-0AX0 und wo wird es eingesetzt

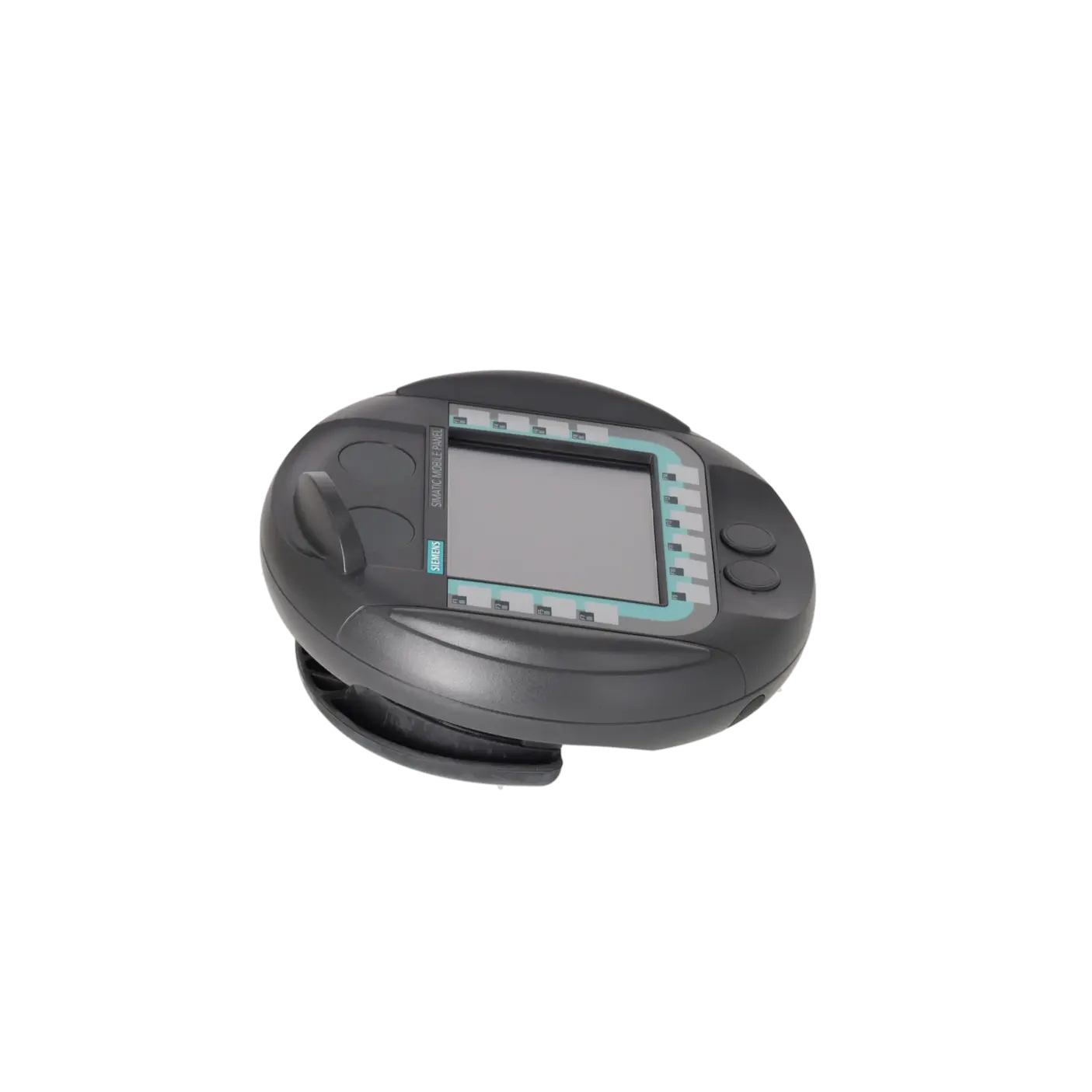

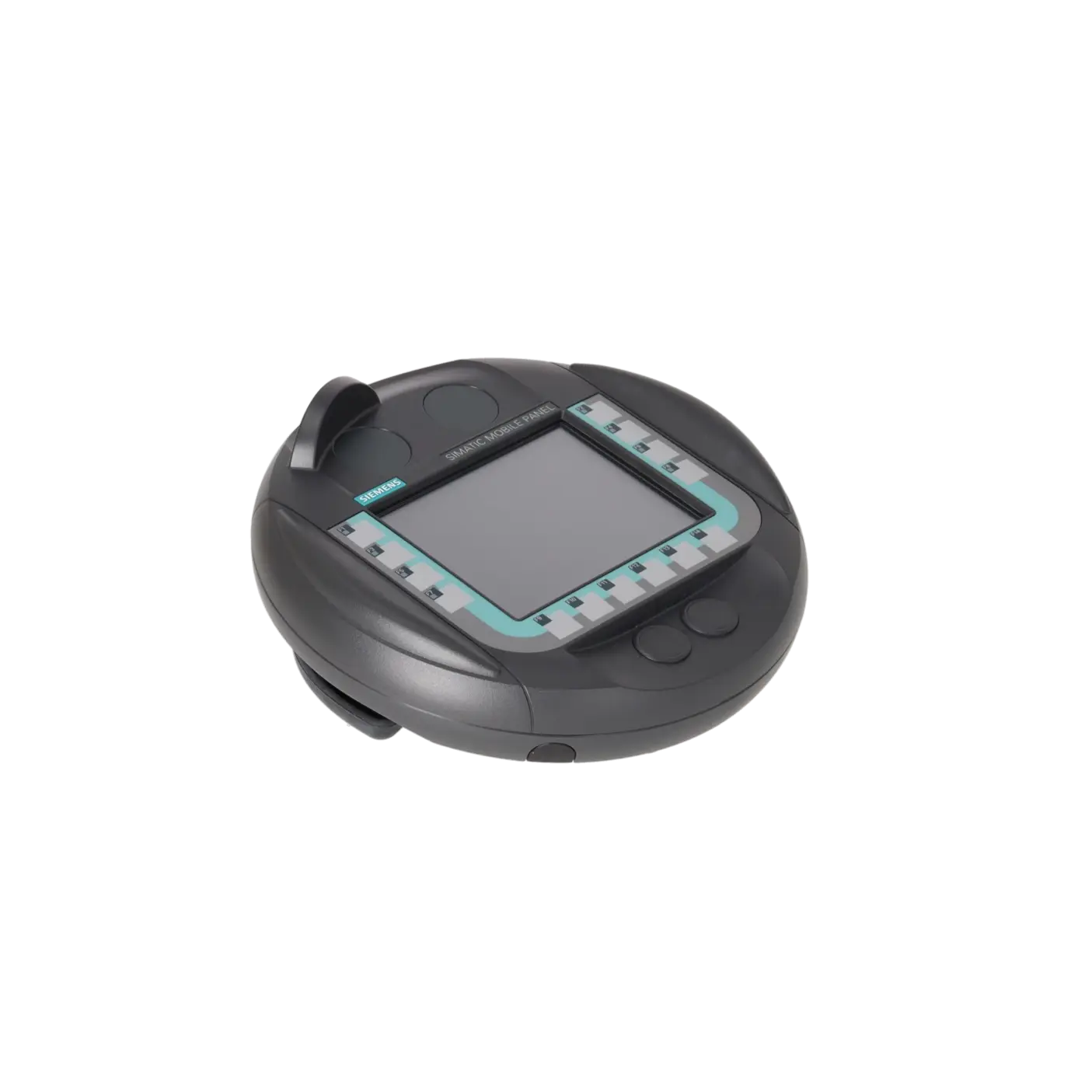

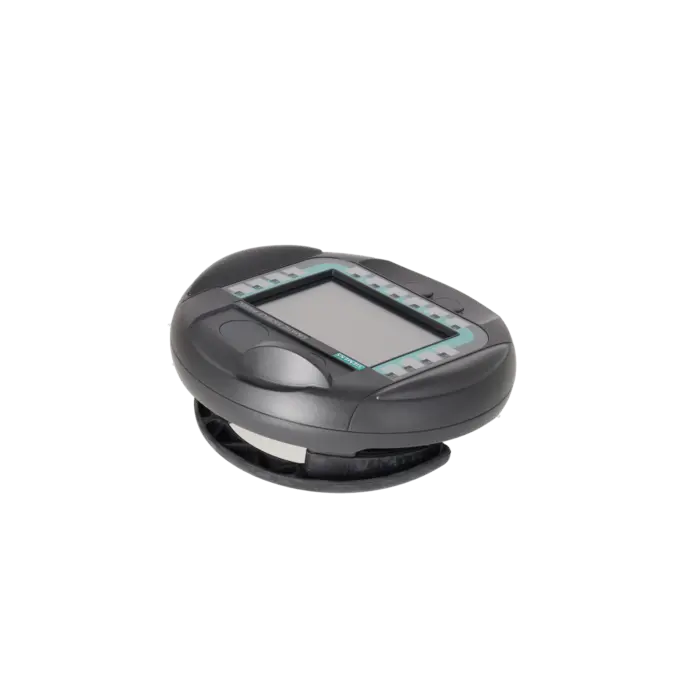

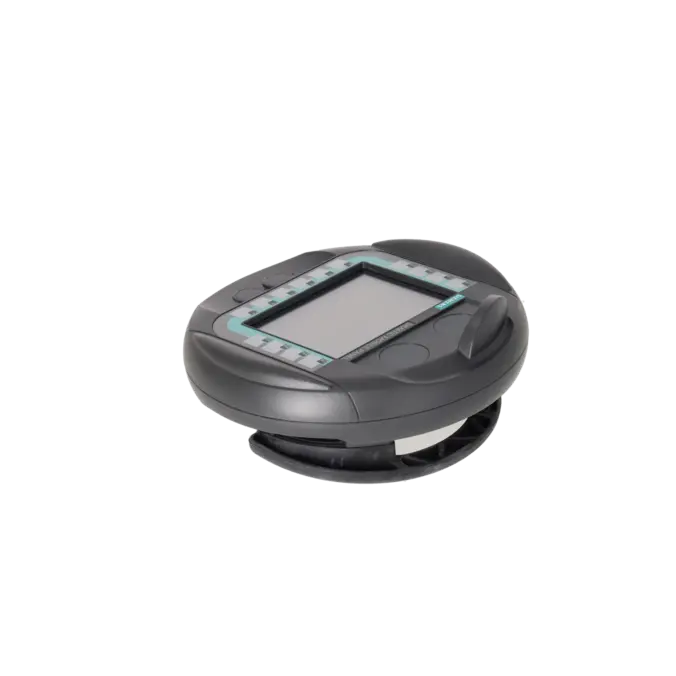

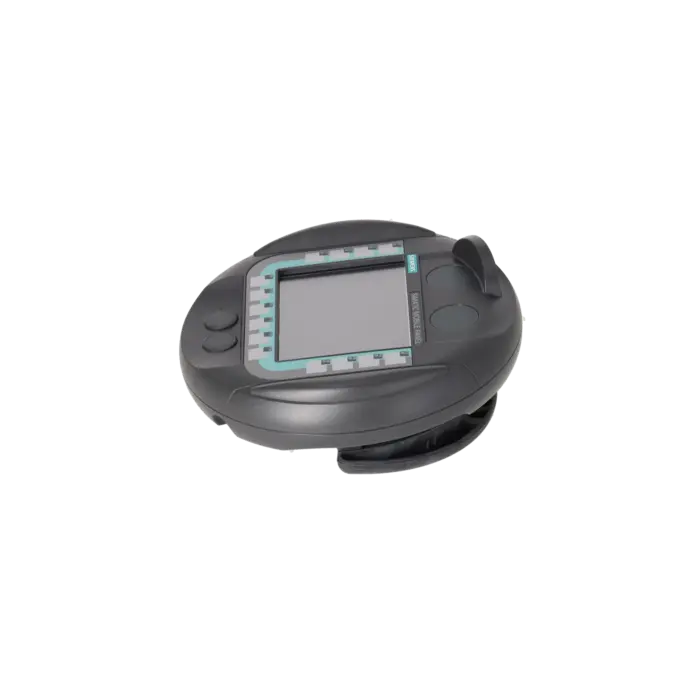

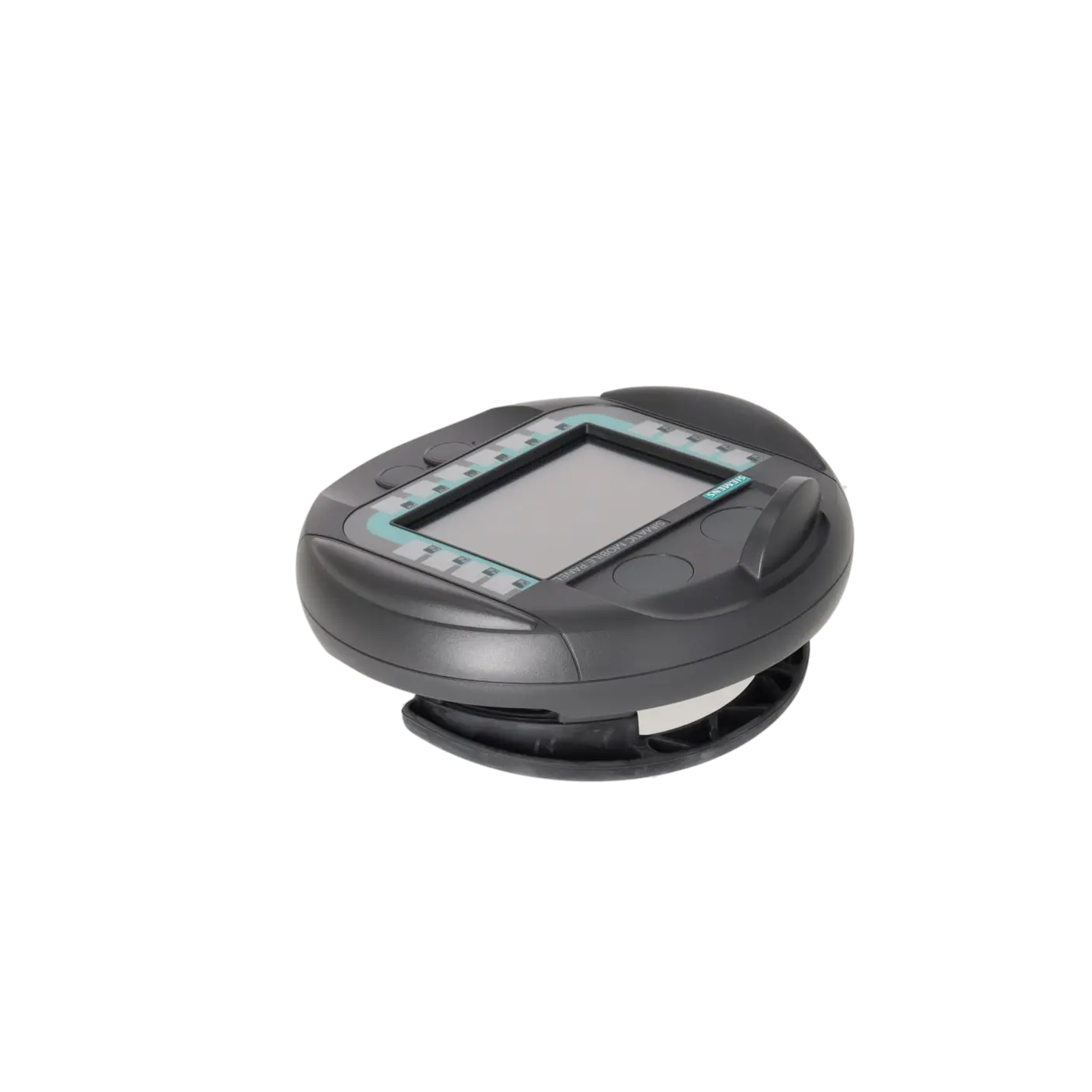

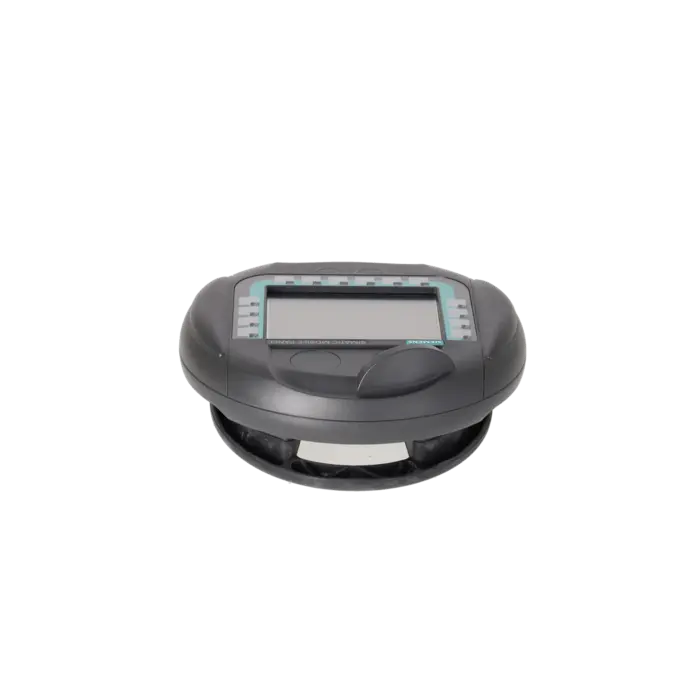

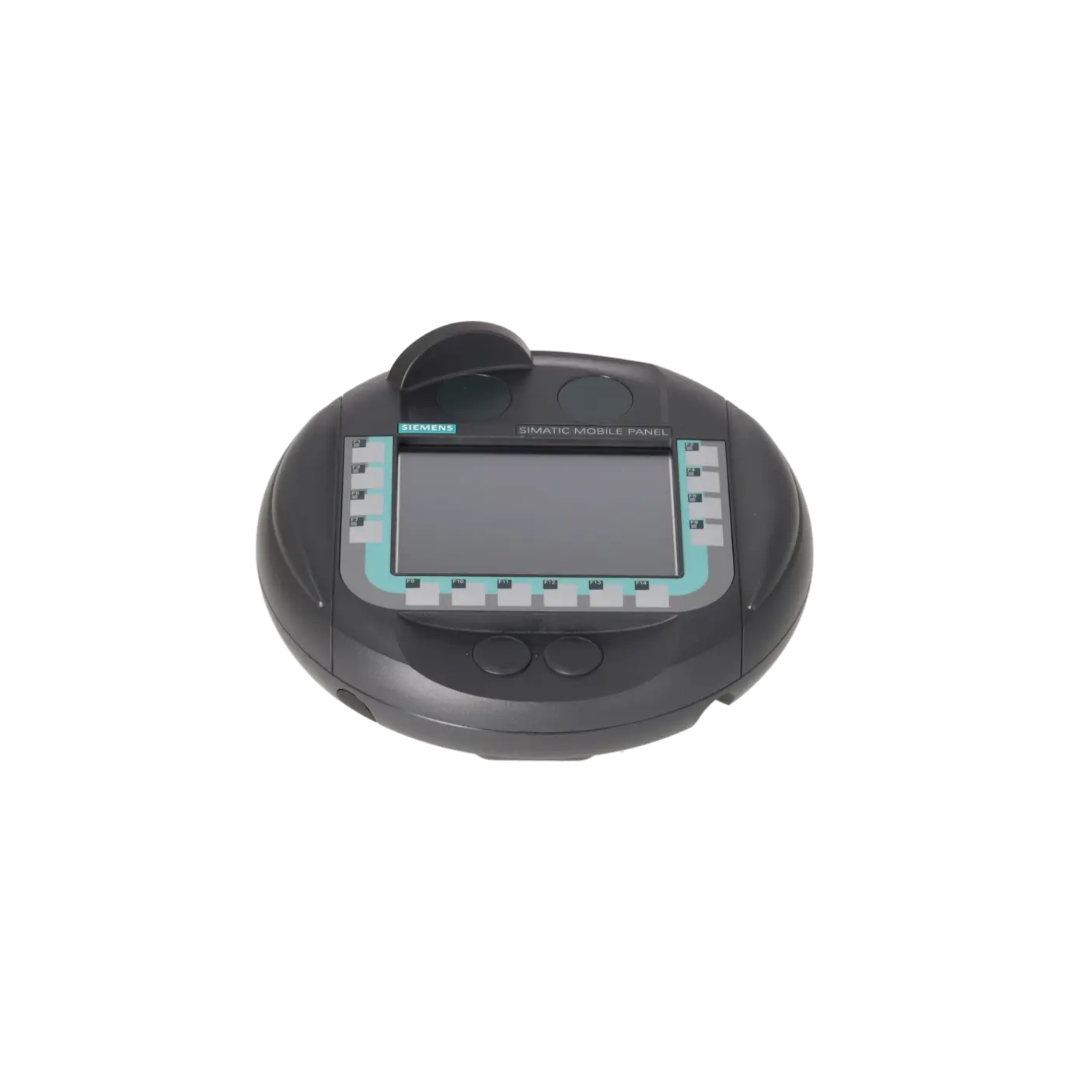

6AV6645-0AA01-0AX0 ist ein SIEMENS SIMATIC Mobile Panel 177 DP für die mobile Bedienung und Beobachtung von Maschinen und Anlagen. Das Bediengerät wird direkt im Anlagenumfeld eingesetzt, wenn Bedienhandlungen nicht nur an einem festen Schaltschrank- oder Pultgerät erfolgen sollen. Die Variante verfügt über einen integrierten Zustimmtaster und ist für Anwendungen mit dezentraler Maschinenbedienung relevant. Typische Einsatzbereiche sind Produktionsanlagen, Sondermaschinen, Montage- und Fertigungslinien sowie Bestandsanlagen mit PROFIBUS-DP-Kommunikation. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, weil Mobile Panels je nach Ausführung unterschiedliche Bedienelemente, Anschlusskabel, Anschluss-Boxen und Projektierungsvoraussetzungen haben. Ein Austausch sollte daher immer mit Projektierung, Schnittstelle, Anschlussumgebung und Sicherheitsfunktion abgeglichen werden.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das Mobile Panel arbeitet mit einem 5,7-Zoll-STN-Farbdisplay mit 320 × 240 Pixeln und 256 Farben. Die Bedienung erfolgt über Tasten und resistiven Touchscreen, ergänzt durch 14 Funktionstasten, davon 8 mit LED. Für Bestandsanlagen ist besonders relevant, dass RS 422/RS 485 mit bis zu 12 Mbit/s sowie PROFIBUS unterstützt werden, während Industrial Ethernet, PROFINET IO, USB und Wireless nicht zur Ausstattung gehören. Die Versorgung erfolgt über die passende Anschluss-Box mit DC-Spannung. Projektierbar ist das Gerät mit WinCC flexible Compact ab Version 2005 sowie mit TIA Portal V11 bis V14. In der Praxis entscheidet deshalb nicht nur das Panel selbst, sondern auch die vorhandene Projektdatei, die Schnittstellenparametrierung, die Anschluss-Box und die eingesetzte Steuerung über einen störungsfreien Austausch.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6AV6645-0AA01-0AX0 befindet sich in einer späten Life-Cycle-Phase und ist als abgekündigte beziehungsweise produktstreichungsrelevante Baugruppe zu behandeln. Der dokumentierte Statuswechsel zur Produktstreichung liegt beim 01.10.2021. Für Betreiber bedeutet das ein erhöhtes Risiko bei Neubeschaffung, Ersatzteilplanung und langfristiger Anlagenverfügbarkeit. Als Nachfolgeplattform wird im Life-Cycle-Umfeld SIMATIC HMI KTP700 Mobile, 7,0 Zoll geführt; eine Umstellung ist jedoch nicht als einfacher 1:1-Stecktausch zu bewerten. Projektierung, Anschluss-Box, Kommunikationsart, Sicherheitsfunktion, Bedienkonzept und mechanische Einbindung müssen vor einer Migration geprüft werden. Für Bestandsanlagen können Reparatur, Austauschgerät und Bevorratung sinnvoll sein, wenn ein ungeplanter Umbau vermieden oder bis zu einer geplanten Modernisierung überbrückt werden soll.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6AV6645-0AA01-0AX0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann helfen, vorhandene PROFIBUS- und WinCC-flexible-Anlagen weiter zu betreiben, ohne sofort auf eine neue Mobile-Panel-Generation migrieren zu müssen. Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und die Projektierungs- und Anschlussumgebung erhalten bleiben soll. Life Cycle Management unterstützt Einkauf, Instandhaltung und technische Leitung dabei, Obsoleszenzrisiken, Bestände und Bevorratung strukturiert zu bewerten. Bei wiederkehrenden HMI-Ausfällen, fehlenden Backups oder unklarer Projektlage kann zusätzlich technischer Vor-Ort-Service helfen, Datensicherung, Austauschvorbereitung und Wiederinbetriebnahme sicherer zu planen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6AV6645-0AA01-0AX0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das Mobile Panel elektronisch oder mechanisch instandsetzbar ist und weiterhin in der bestehenden Anlage verwendet werden soll. Typische Reparaturanlässe sind Displayfehler, Touchprobleme, Tastaturausfälle, Startprobleme, Kommunikationsstörungen oder Defekte am Anschlussbereich.

Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine Entscheidungsgrundlage. Nach der Instandsetzung folgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilversorgung.

Was tun, wenn 6AV6645-0AA01-0AX0 nicht mehr neu beschafft werden kann?

Wenn die Neubeschaffung schwierig wird, sollten Reparatur, Austauschgerät, Gebrauchtgerät, Bevorratung oder Migration gegeneinander bewertet werden. Für eine kurzfristige Wiederinbetriebnahme ist meist entscheidend, dass Artikelnummer, Projektierung, Anschluss-Box und Kommunikationsparameter zur bestehenden Anlage passen.

Bei abgekündigten Mobile Panels sollte die Ersatzteilstrategie nicht erst im Störfall geklärt werden. Sinnvoll ist eine strukturierte Bewertung der vorhandenen Geräte, der kritischen Anlagenbereiche und der vorhandenen Projekt-Backups. So lässt sich entscheiden, ob ein instand gesetztes Gerät, ein Austauschgerät oder eine geplante Modernisierung wirtschaftlich besser geeignet ist.

Gibt es einen Nachfolger für 6AV6645-0AA01-0AX0?

Als Nachfolgeplattform wird SIMATIC HMI KTP700 Mobile, 7,0 Zoll geführt. Die Migration sollte jedoch nicht als reiner Austausch der Hardware verstanden werden, weil Bedienkonzept, Projektierung, Anschluss-Box, Schnittstellen, Sicherheitsfunktionen und Softwarestand geprüft werden müssen.

Für Anlagen mit PROFIBUS-DP-Struktur ist besonders wichtig, ob die bestehende Kommunikation und die vorhandenen Bedienbilder in die neue Systemumgebung übernommen oder angepasst werden können. Wenn kurzfristig weiterproduziert werden muss, kann ein Austausch oder eine Reparatur des vorhandenen Mobile Panel 177 DP die risikoärmere Zwischenlösung sein. Eine Migration sollte geplant und getestet werden, bevor sie in produktionskritischen Anlagen umgesetzt wird.

Ist 6AV6645-0AA01-0AX0 mit vorhandenen S7- oder PROFIBUS-Anlagen kompatibel?

Die Kompatibilität hängt von der vorhandenen Projektierung, der Kommunikationsart und der Anschlussumgebung ab. 6AV6645-0AA01-0AX0 ist ein Mobile Panel 177 DP und wird typischerweise in Anlagen mit PROFIBUS-, MPI- oder serieller Kommunikation eingesetzt. Relevante Steuerungsumgebungen können unter anderem SIMATIC S5, S7-200 sowie S7-300/400 sein.

Vor dem Austausch sollte nicht nur die Grundnummer geprüft werden. Entscheidend sind auch DP-Adresse, Baudrate, PG/PC-Schnittstelle, Anschluss-Box, Kabeltyp, Projektdatei und Runtime-Stand. Bei Abweichungen kann ein mechanisch passendes Panel trotzdem Kommunikations- oder Transferprobleme verursachen.

Wann ist ein Austauschgerät für 6AV6645-0AA01-0AX0 sinnvoller als eine Reparatur?

Ein Austauschgerät ist sinnvoll, wenn die Anlage kurzfristig wieder laufen muss und eine längere Fehlersuche oder Reparaturzeit die Produktion zu stark belasten würde. Besonders bei Stillstand, fehlendem Bediengerät oder sicherheitsrelevanter Bedienfunktion kann ein passendes Austauschgerät die schnellere Lösung sein.

Eine Reparatur ist dagegen häufig interessant, wenn die vorhandene Baugruppe als Anlagenreferenz erhalten bleiben soll oder wenn die Ursache klar eingrenzbar ist. Die Entscheidung sollte technische Passfähigkeit, Wiederinbetriebnahmeaufwand, Kostenrahmen und Obsoleszenzrisiko berücksichtigen. In vielen Fällen ist auch eine Kombination sinnvoll: kurzfristiger Austausch zur Wiederinbetriebnahme und anschließende Reparatur der defekten Baugruppe als Reserve.

Welche Daten sollten vor dem Austausch oder der Migration eines Mobile Panel 177 DP gesichert werden?

Vor einem Austausch oder einer Migration sollten vor allem Projektdatei, Runtime-Stand, Kommunikationsparameter, Bedienbilder, Rezepturdaten und sicherheitsrelevante Einstellungen gesichert oder dokumentiert werden. Zusätzlich sind Anschluss-Box, Kabel, Stationsadresse und eingesetzte Engineering-Software zu prüfen.

Fehlen Projektdateien oder Backups, kann ein Hardwaretausch deutlich aufwendiger werden. Dann muss geklärt werden, ob ein Backup aus dem Gerät möglich ist, ob die Anlage bereits dokumentierte Projektstände besitzt oder ob eine Nachprojektierung erforderlich wird. Eine saubere Datensicherung reduziert das Risiko, dass ein technisch passendes Ersatzgerät nach dem Einbau nicht korrekt mit der Steuerung kommuniziert.

Wie lassen sich Preis, Verfügbarkeit und Lieferzeit für 6AV6645-0AA01-0AX0 klären?

Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Bei abgekündigten HMI-Baugruppen können Zustand, Leistungsart und Beschaffungsweg einen großen Einfluss auf die Entscheidung haben.

Für den Einkauf ist wichtig, ob Reparatur, Austausch, Gebrauchtgerät oder Neuware angefragt werden soll. Für die Instandhaltung zählt zusätzlich, ob die benötigte Ausführung zur bestehenden Anlage passt. Eine Anfrage mit Artikelnummer, Fehlerbild, gewünschter Leistungsart und zeitlicher Dringlichkeit erleichtert die technische und kaufmännische Klärung.
