6AV6643-0BA01-1AX0

Was ist das 6AV6643-0BA01-1AX0 (OP 277 6")?

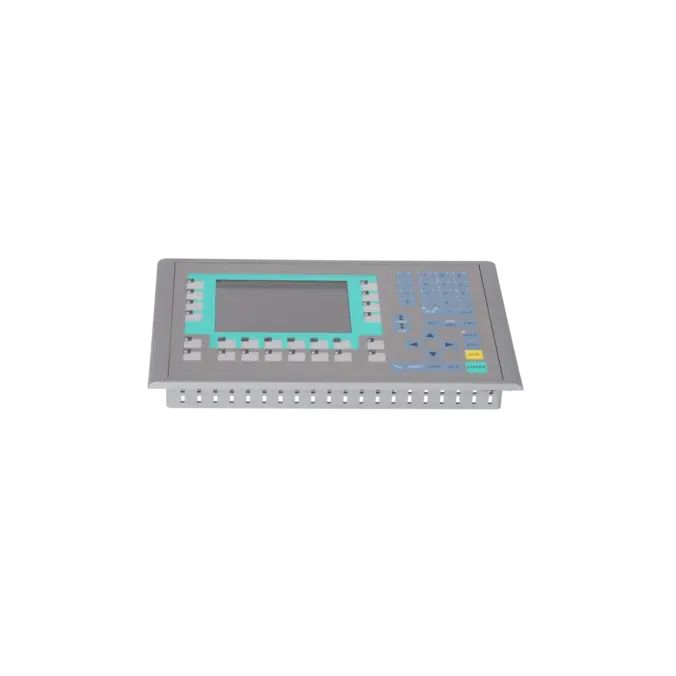

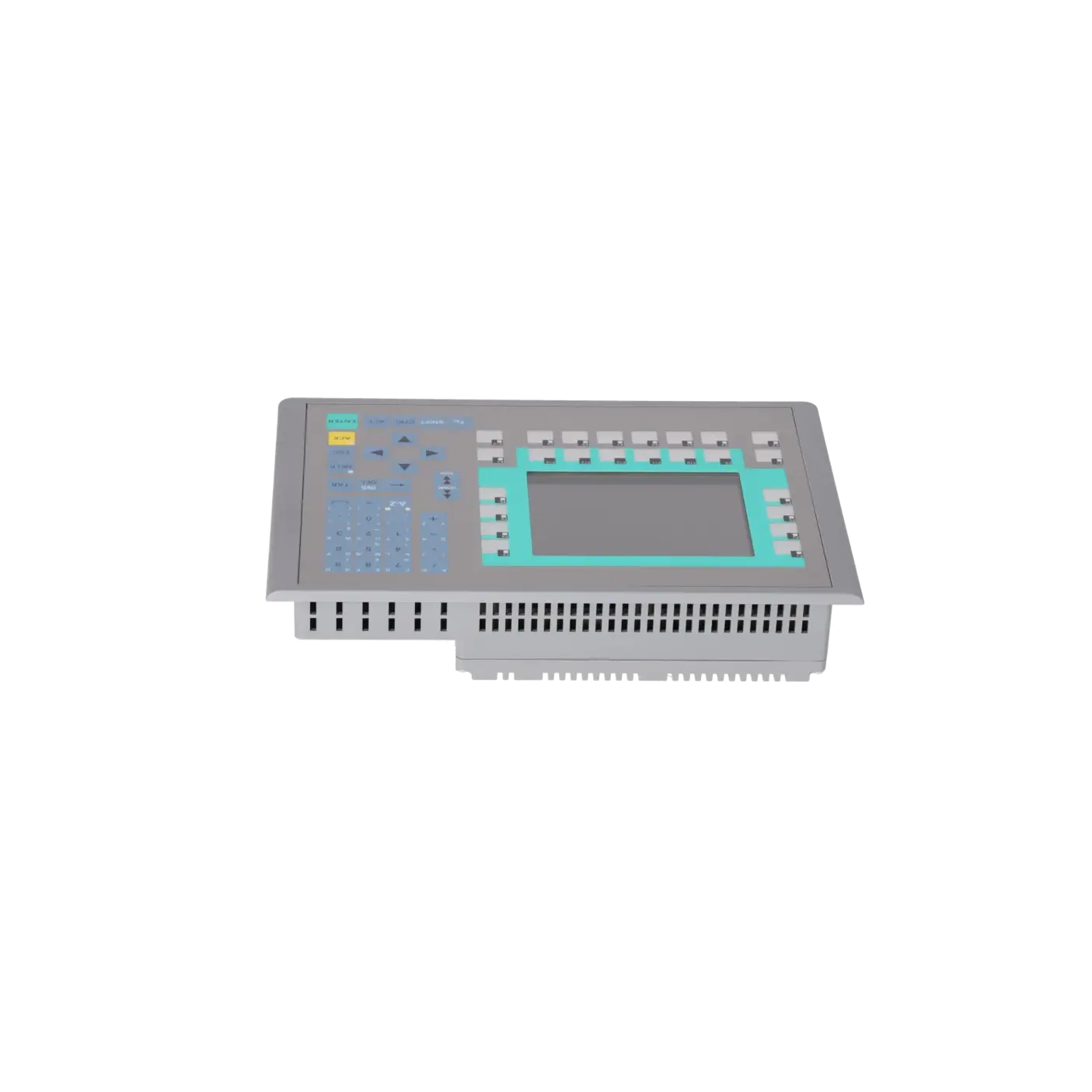

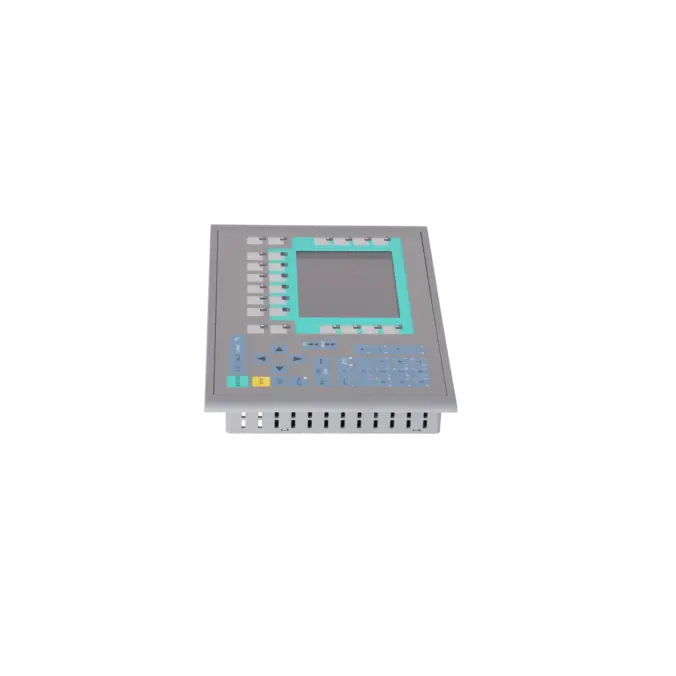

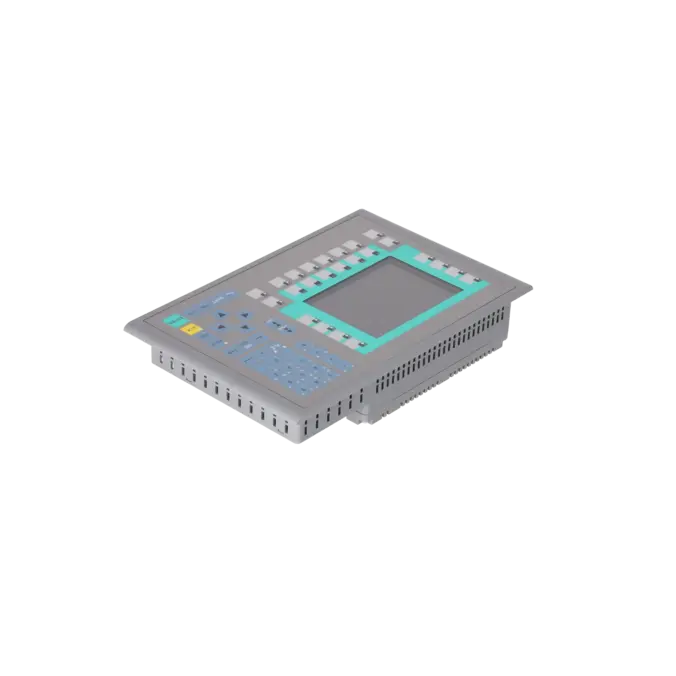

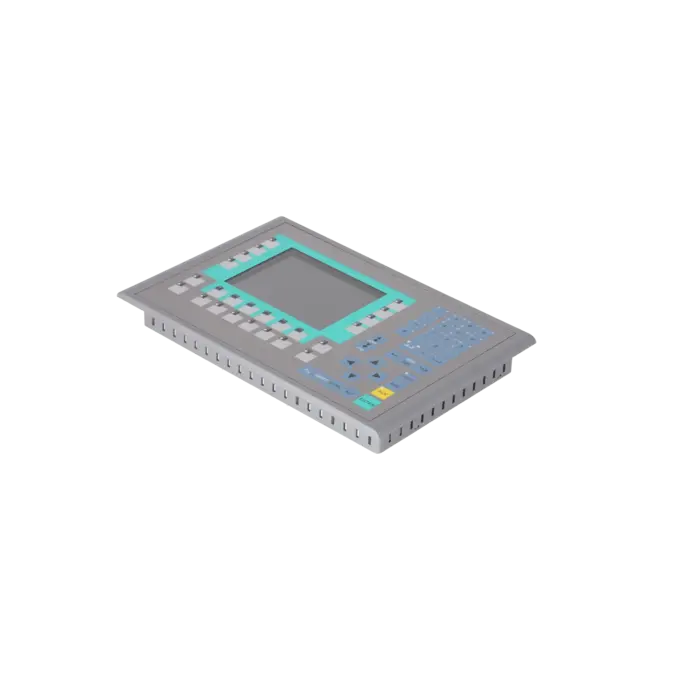

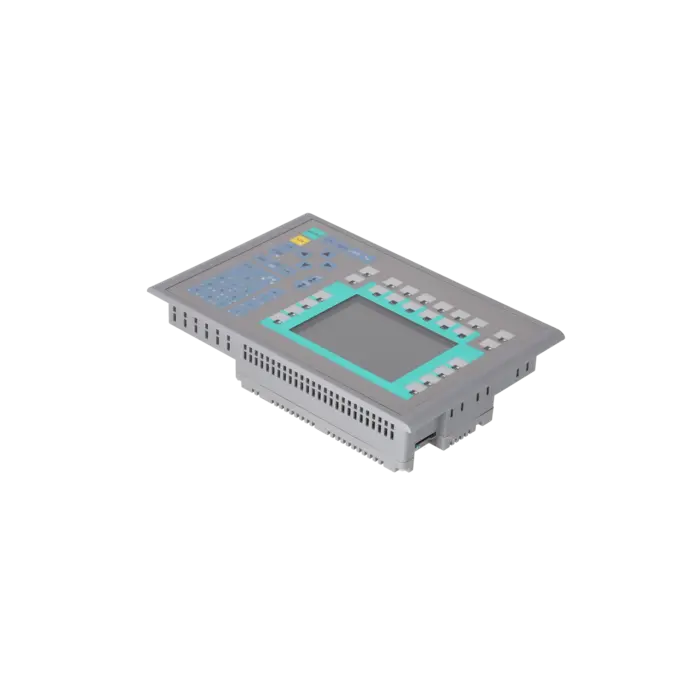

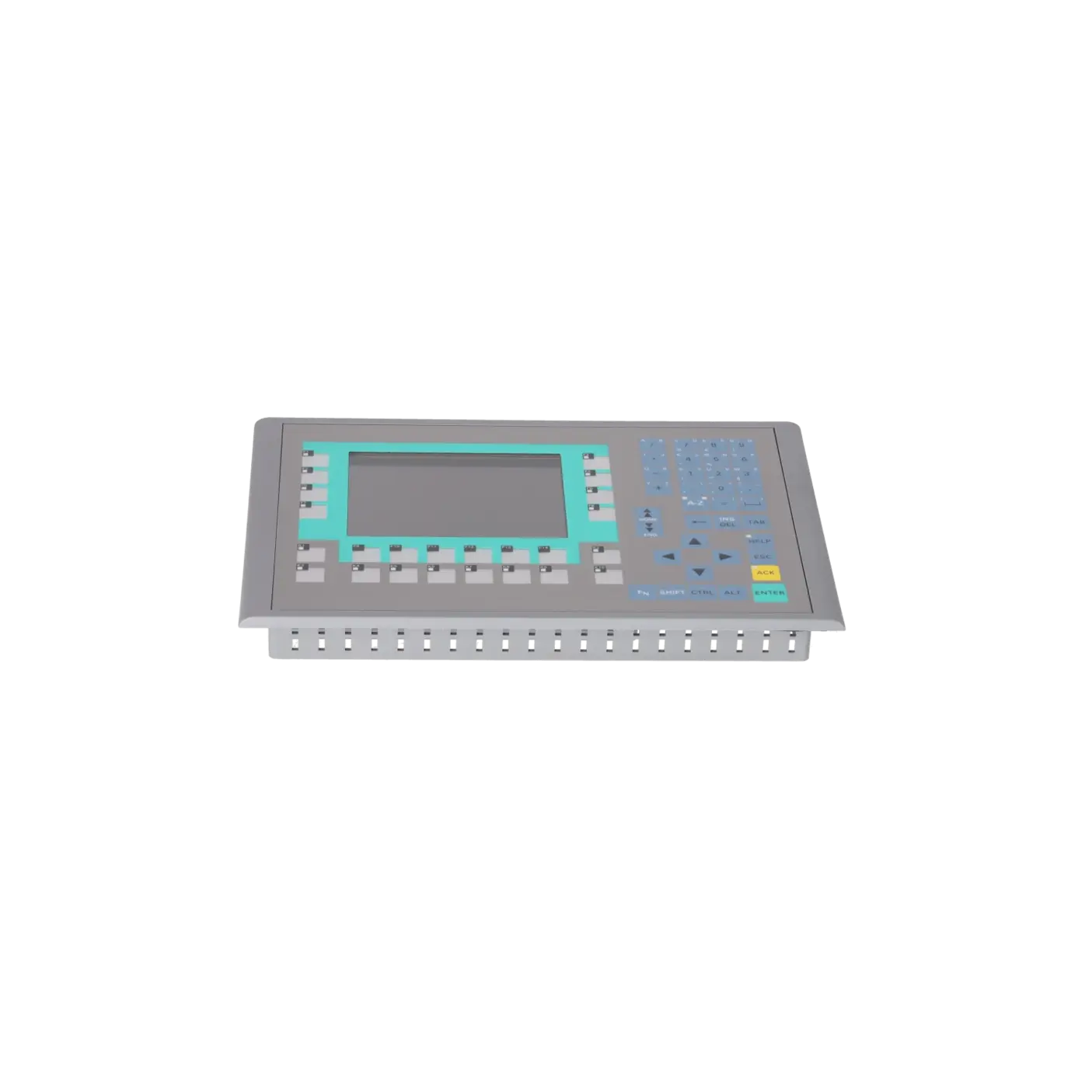

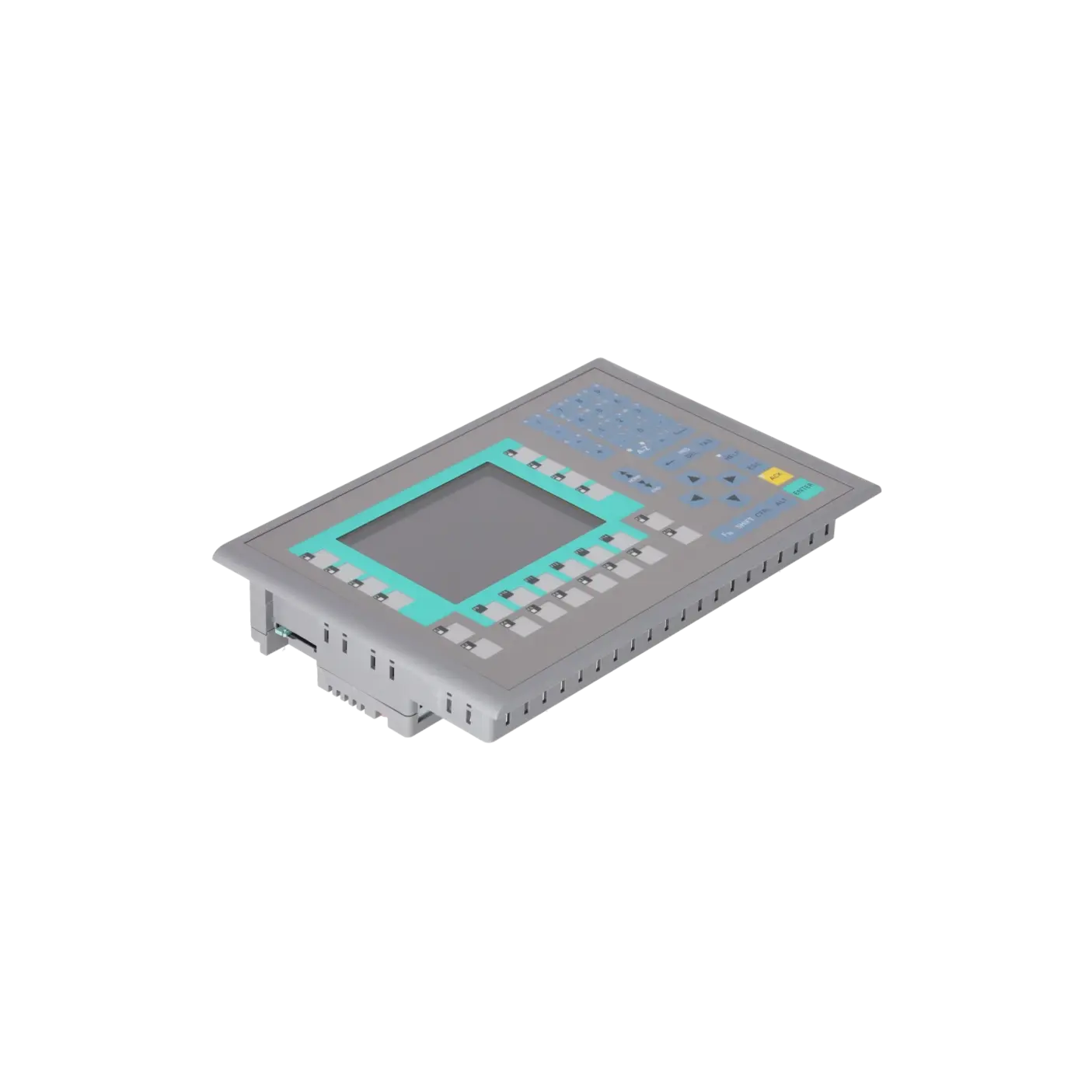

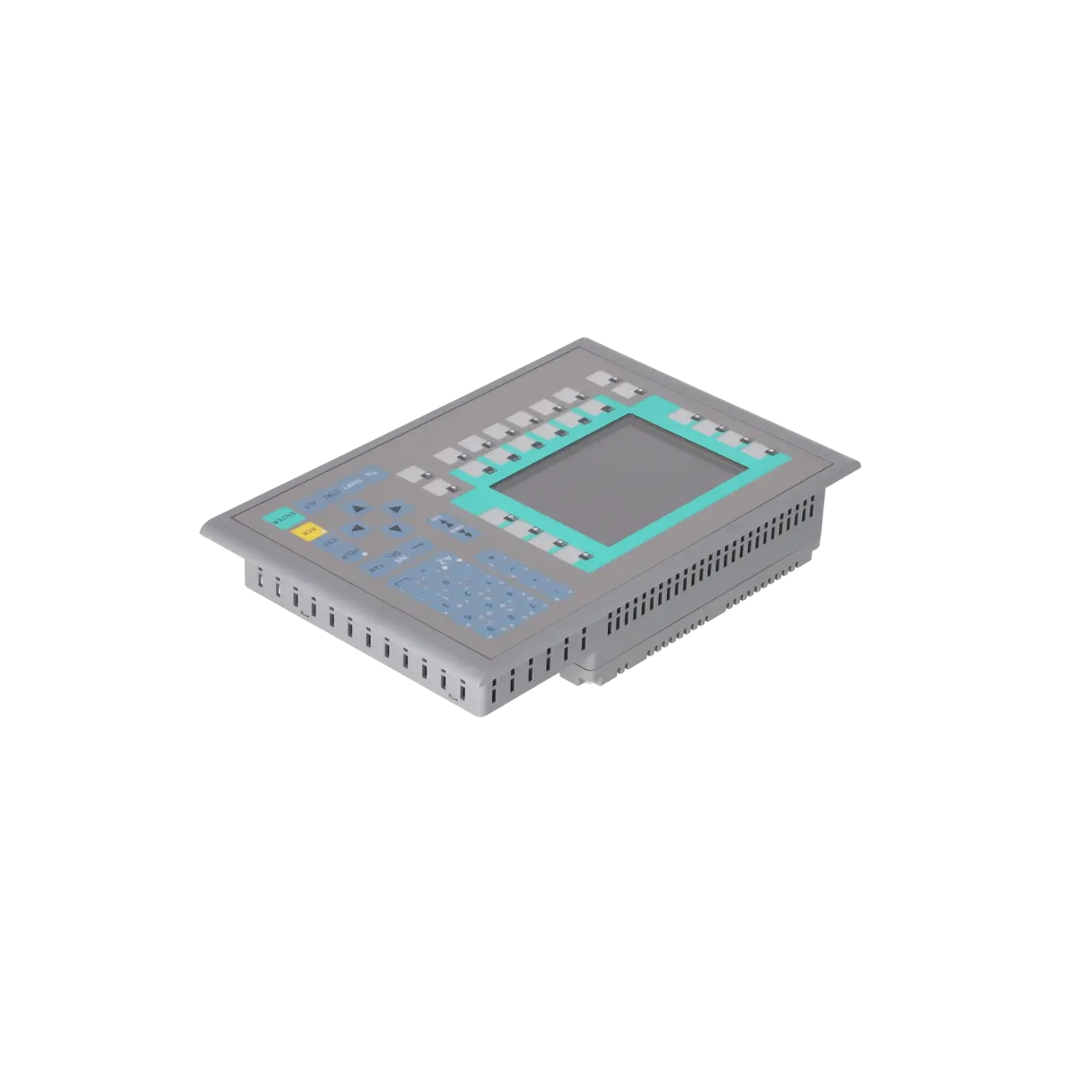

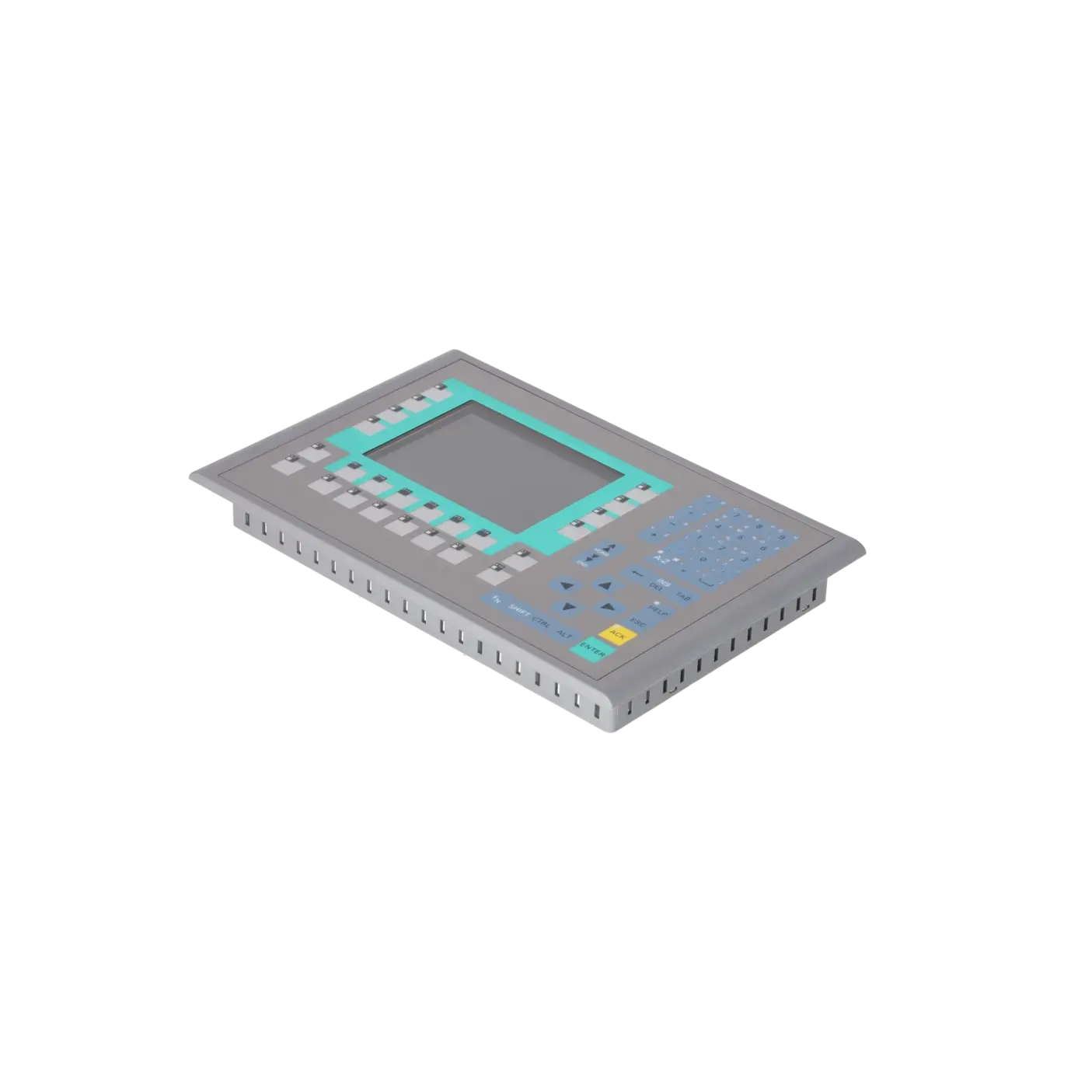

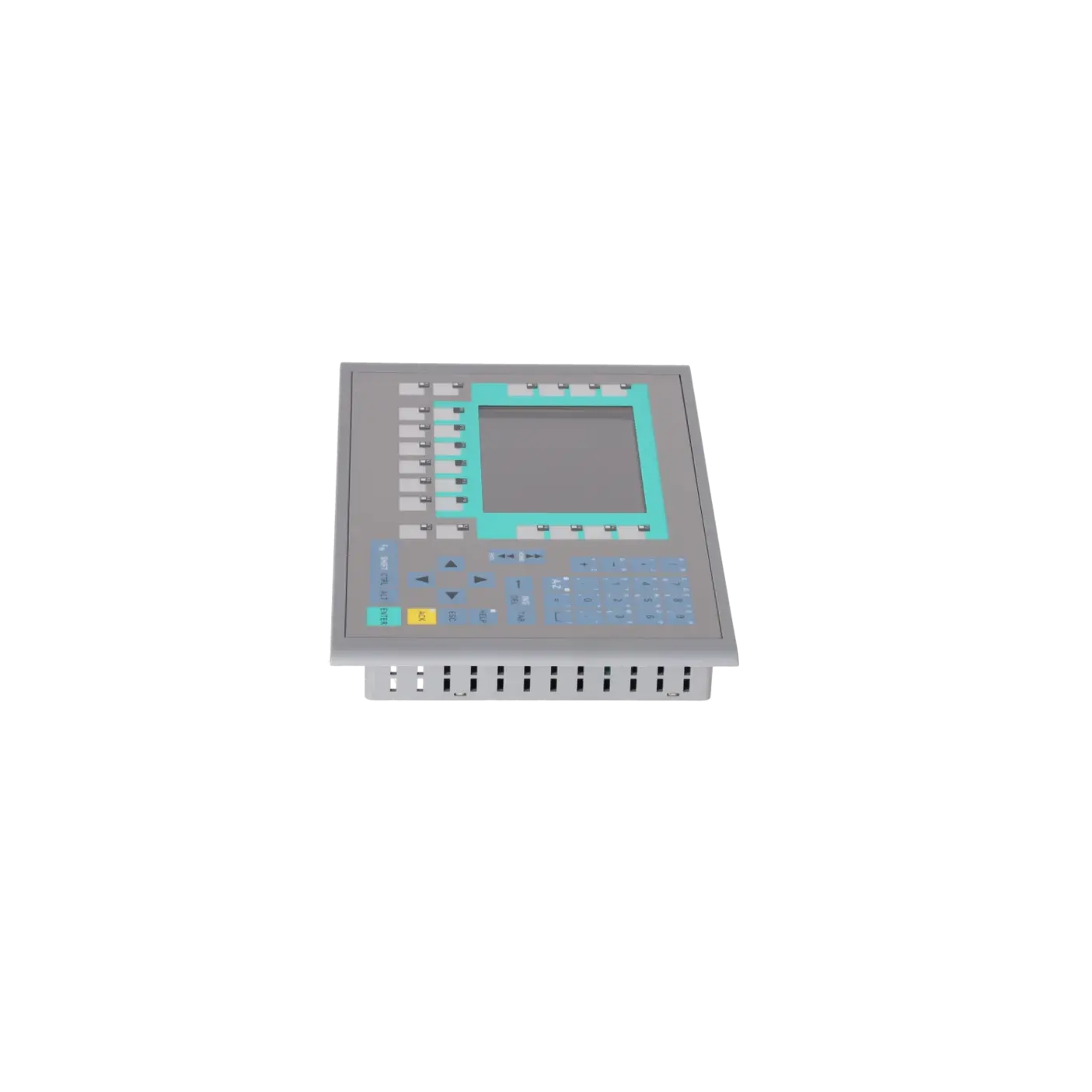

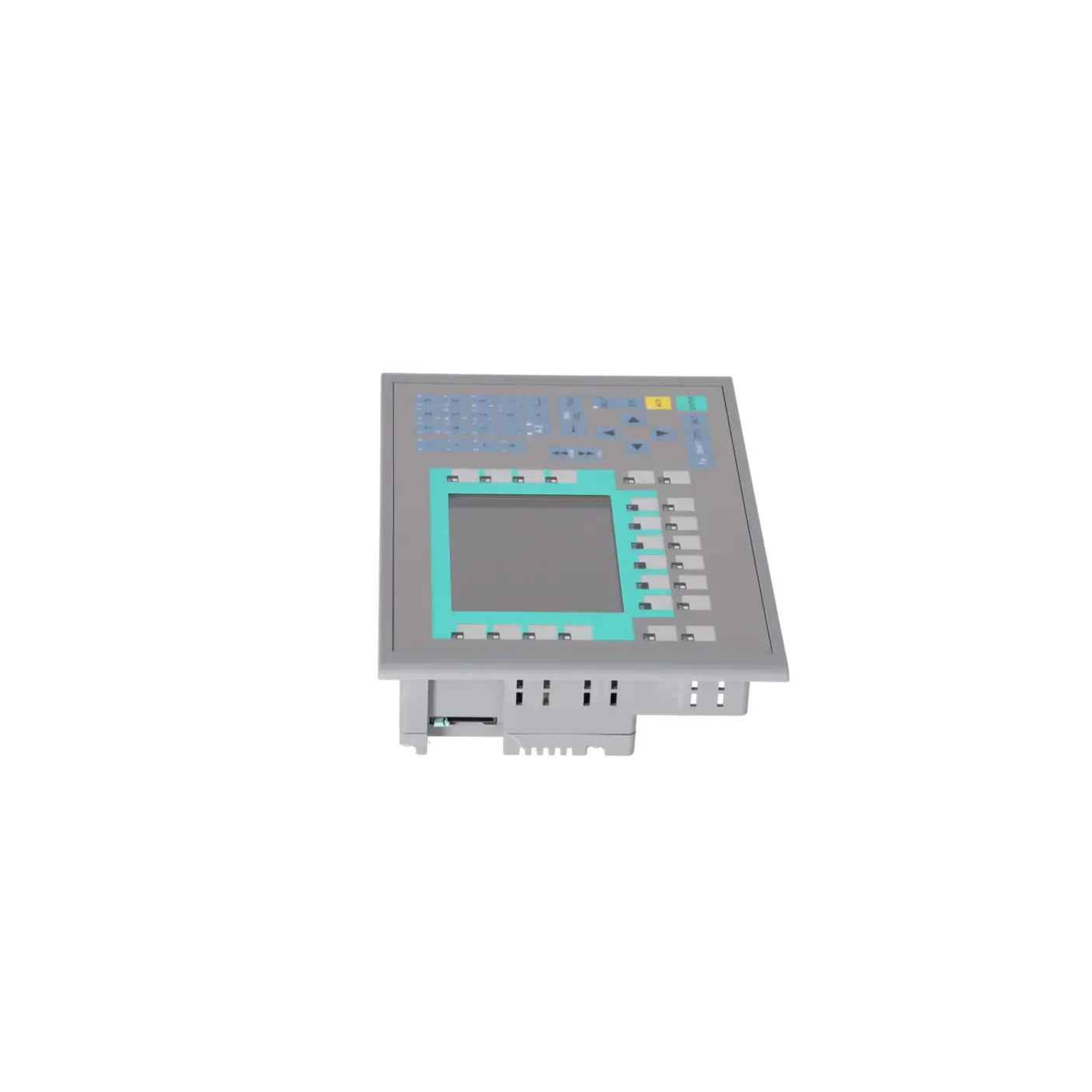

Das 6AV6643-0BA01-1AX0 ist ein SIMATIC OP 277 6" Operator Panel für Bestandsanlagen – ein HMI mit TFT-Display und Tastenbedienung (ohne Touch). Es wird häufig als 1:1-Ersatz genutzt, wenn das Bedienkonzept über feste Funktionstasten und Systemtasten abgebildet ist. Siemens beschreibt es als projektierbar mit WinCC flexible 2005 Standard SP1 oder höher. Damit bleibt die Engineering-Kette in vielen Altprojekten stabil, ohne sofortiges Retrofit.

Technische Kerndaten auf einen Blick

Das OP 277 besitzt 4 MB Speicher für User-Daten (Flash/RAM) und eine Hauptspeicherkapazität bis 64 MB. Die Front ist IP65, die Rückseite IP20. Für Einbauplanung nennt Siemens 308 mm Frontbreite, 204 mm Fronthöhe sowie 59 mm Einbautiefe. Das Panel ist für vertikalen Einbau vorgesehen. Diese Eckdaten sind in Bestandsanlagen oft entscheidender als neue Features, weil sie Umbauten am Schaltschrank vermeiden und den Austausch kalkulierbar machen.

Display: 5,7" TFT (320×240, 256 Farben) und Backlight

Das Gerät nutzt ein 5,7" TFT-Display mit 320×240 Pixel und 256 Farben. Siemens gibt für die Hintergrundbeleuchtung eine MTBF von 60.000 Stunden (25 °C) an. Für Instandhaltung ist das ein typisches Diagnose-Signal: Wird das Bild dunkel oder die Darstellung ungleichmäßig, ist die Backlight-Alterung häufig der erste Verdacht. Da Auflösung und Farbtiefe fest sind, passen Bestandsmasken in der Regel ohne Layout-Anpassung, solange genau dieses Modell ersetzt wird.

Bedienung: Folientastatur, Funktionstasten und Systemtasten

Die Bedienung erfolgt über Folientastatur mit 24 programmierbaren Funktionstasten, davon 18 mit LEDs. Zusätzlich sind Systemtasten vorhanden; Mehr-Tasten-Bedienung wird unterstützt. Numerische Eingabe ist möglich; alphanumerische Eingabe ist laut Siemens „onscreen“ möglich (englische Schrift). Wichtig für den 1:1-Ersatz: Dieses Modell ist ohne Touchscreen ausgeführt. Damit bleiben Bedienabläufe über Keys/LED-Rückmeldungen erhalten – ein häufiges Muss bei validierten oder langjährig eingefahrenen Maschinen.

Kommunikation: MPI/PROFIBUS-DP, Ethernet und PROFINET

Für die Integration nennt Siemens 1× RS485, 1× RS422 und 1× Ethernet (RJ45). Transfer (Upload/Download) ist u. a. über MPI/PROFIBUS DP, USB und Ethernet möglich, inklusive automatischer Transfererkennung. Zudem wird PROFINET IO als unterstütztes Protokoll genannt (PROFIsafe: nein). Praktisch heißt das: Das Panel kann in klassischen MPI/DP-Umgebungen laufen, aber auch über Ethernet/PROFINET in gemischten Anlagen integriert werden – je nach Projekt.

Schnittstellen & Medien: USB und MultiMediaCard

Das OP 277 verfügt über 1× USB (Siemens nennt „bis zu 1 GB“) und einen MultiMediaCard-Slot (bis 128 MB). Für Archivierung wird als Speicherort explizit MultiMediaCard genannt, und als Exportformat z. B. CSV. Das ist nützlich für Servicefälle: Alarm-/Prozesswertarchive und Backups lassen sich strukturiert sichern, ohne die SPS-Seite anzufassen. Typische Stolperstelle im Betrieb sind inkompatible/zu große Karten – daher lohnt sich ein Medien-Fit-Check vor Ort.

Projektierung: WinCC flexible 2005 Standard SP1 oder höher

Siemens nennt als Konfigurationstool WinCC flexible Standard Version 2005 SP1 oder höher. Das ist in Bestandsanlagen oft der entscheidende Punkt: Wenn Projektarchiv und Softwarestand vorhanden sind, ist der Austausch meist schnell. Fehlen Projektdateien oder der passende WinCC-flexible-Stand, wird selbst ein mechanisch passender Ersatz unnötig langwierig. Für stabile Wiederinbetriebnahme empfiehlt sich daher: Projektstand sichern, Transferweg (MPI/USB/Ethernet) dokumentieren und Medien (MMC/USB) standardisieren.

Lifecycle: „blocked for delivery“ und EICHLER-Strategie

Im Siemens-Datenblatt steht: Seit 01.01.2015 ist das Produkt für Lieferung gesperrt und nicht mehr als Neuteil verfügbar. Genau deshalb sind Ersatzteil-/Servicepfade entscheidend. Auf der EICHLER-Seite sind Reparatur- und Austauschoptionen als B2B-Service ausgewiesen, inklusive Funktionsprüfung und Garantiehinweis.

Reparatur & Austausch: Durchlaufzeit, Prüfprotokoll, Garantie

Bei EICHLER ist Reparatur in 1–3 Tagen angegeben. Austausch 1–3 Tage ist ebenfalls ausgewiesen, zudem Gebraucht 1–3 Tage . Optional ist ein Prüfprotokoll „Operator panel with key“ verfügbar. Reparaturen beinhalten Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie.

Identifikation & Bestellung: MPN, EICHLER-Nummer, EAN/UPC

Für Einkauf und eindeutige Zuordnung sind die IDs zentral: MPN 6AV6643-0BA01-1AX0, EICHLER-Art.-Nr. K0170441, EAN 4025515074137 und UPC 662643209549. Gerade bei OP-277-Varianten unterscheiden sich Ausführungen über Schnittstellen, Key-Layout und Projektierungsstand. Die Kombination aus MPN + EAN/UPC reduziert Fehlbestellungen deutlich und beschleunigt die Wiederinbetriebnahme, weil Display- und Tastenlogik exakt zur Anlage passen müssen.

Wofür eignet sich das 6AV6643-0BA01-1AX0 besonders?

Als OP 277 6" für Bestandsanlagen, wenn ein Key-Panel ohne Touch mit TFT-Anzeige 1:1 ersetzt werden soll.

Welche Displaydaten sind für den Austausch entscheidend?

5,7" TFT, 320×240, 256 Farben, Backlight-MTBF 60.000 h.

Welche Schnittstellen unterstützt das Panel?

RS485, RS422, Ethernet (RJ45), USB, MultiMediaCard-Slot.

Welche Engineering-Software wird benötigt?

WinCC flexible Standard 2005 SP1 oder höher.

Wie schnell sind Reparatur oder Austausch möglich?

Bei EICHLER: Reparatur/Austausch/Gebraucht jeweils 1–3 Tage, optionales, kostenpflichtiges Prüfprotokoll inkl. Garantieverlängerung auf 36 Monate.
