SIEMENS 6AV2124-1QC02-0AX1

Was ist 6AV2124-1QC02-0AX1 und wo wird es eingesetzt

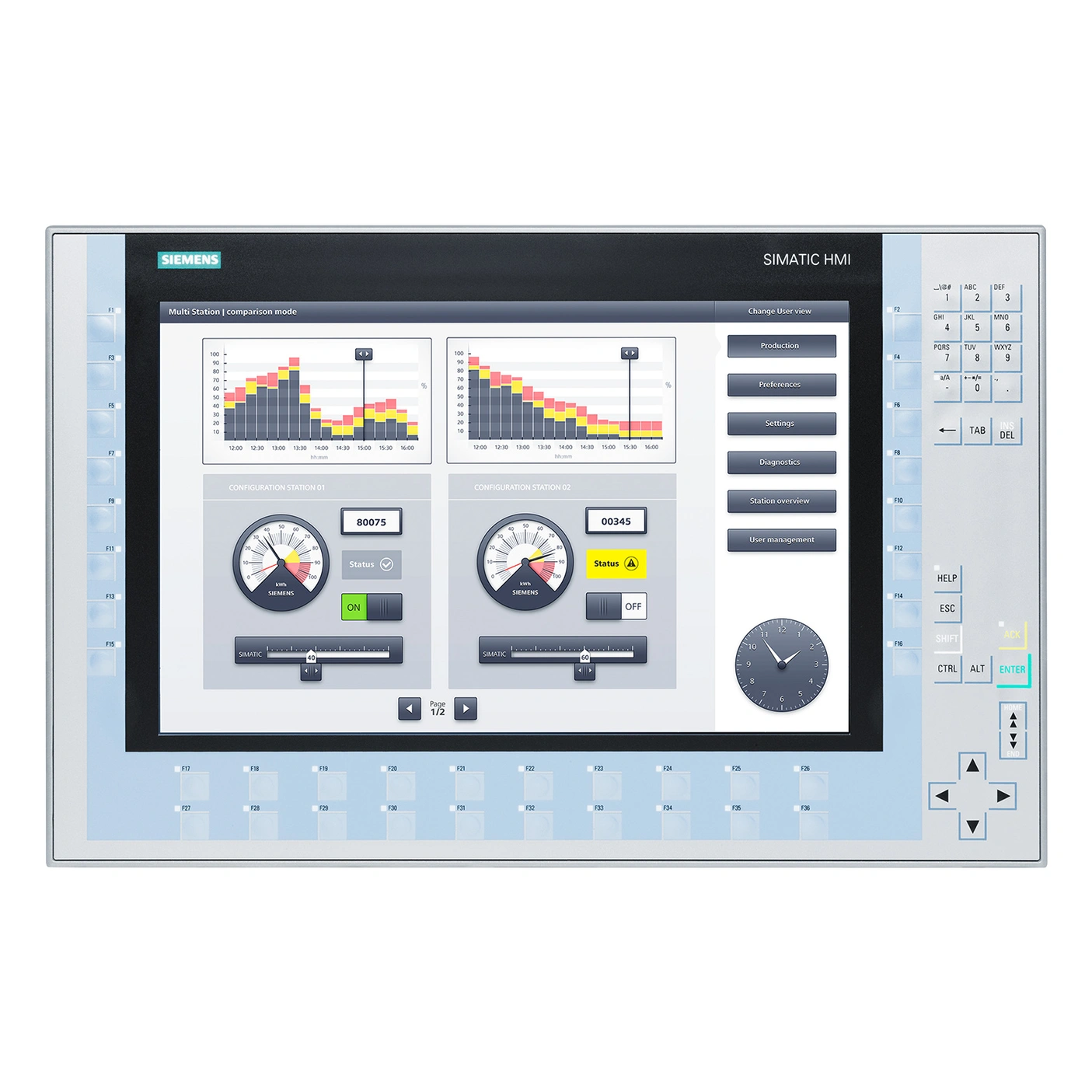

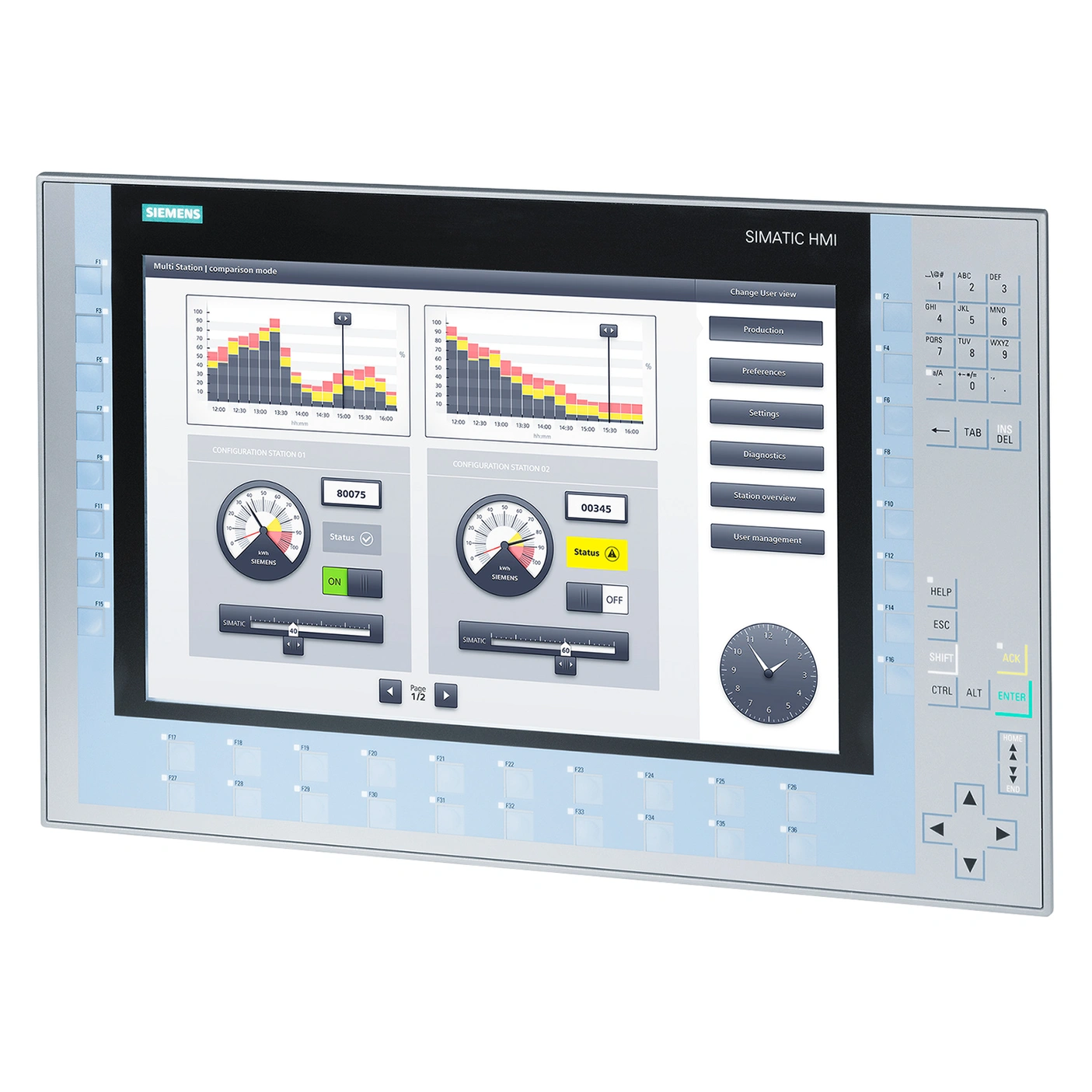

Die Siemens Artikelnummer 6AV2124-1QC02-0AX1 bezeichnet das SIMATIC HMI KP1500 Comfort, ein stationäres Bedien- und Beobachtungsgerät der SIMATIC HMI Comfort Panels. Das Gerät besitzt ein 15,4-Zoll-Widescreen-TFT-Display mit 1.280 × 800 Pixeln und 16,7 Millionen Farben. Die Bedienung erfolgt über eine Tastatur mit 36 frei projektierbaren Funktionstasten mit LED; ein Touchscreen ist nicht vorhanden. Das KP1500 Comfort wird an Maschinen und Produktionsanlagen eingesetzt, um Prozesswerte, Meldungen und Anlagenzustände zu visualisieren und Bedienhandlungen auszuführen. Über PROFINET sowie die kombinierte RS-422/485-Schnittstelle für MPI beziehungsweise PROFIBUS lässt es sich in unterschiedliche Automatisierungsstrukturen einbinden. Für bestehende Anlagen ist die exakte Artikelnummer besonders relevant, weil Projektierung, Gerätegeneration und vorhandene Schnittstellen bei einem Austausch berücksichtigt werden müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das KP1500 Comfort 6AV2124-1QC02-0AX1 arbeitet mit einer Nennversorgung von 24 V DC und verfügt über 24 MByte nutzbaren Speicher für Anwenderdaten. Für die Kommunikation stehen Industrial Ethernet mit integriertem Switch, PROFINET, MPI und PROFIBUS sowie USB- und Speicherkartenschnittstellen zur Verfügung. Die frontseitige Schutzart IP65 unterstützt den Einbau in industrielle Bedienfronten, während rückseitig IP20 gilt. Die 36 Funktionstasten mit LED ermöglichen eine klar definierte Bedienung auch bei Anwendungen, in denen physische Tasten gegenüber einer reinen Touchbedienung bevorzugt werden. Bei Ersatz oder Reparatur sind neben Abmessungen und Spannungsversorgung besonders Projektierungsstand, Kommunikationsschnittstellen und vorhandenes HMI-Projekt zu berücksichtigen. Das Gerät ist ab WinCC Comfort V14 SP1 mit entsprechendem HSP projektierbar.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6AV2124-1QC02-0AX1 gilt seit dem 1. Oktober 2024 der Life-Cycle-Status P.M 400, also die Ankündigung des Produktauslaufs. Damit gewinnt die langfristige Ersatzteil- und Instandhaltungsplanung für Betreiber deutlich an Bedeutung. Als Nachfolgelösung wird die Generation der SIMATIC HMI Unified Comfort Panels geführt; für die 15-Zoll-Geräte ist 6AV2128-3QB06-0AX1 als Nachfolgegerät ausgewiesen. Bei einem KP1500 mit physischer Tastenbedienung ist eine Migration jedoch nicht allein über die Artikelnummer zu bewerten, da Bedienkonzept, Einbausituation und Projektierung berücksichtigt werden müssen. Ein Austausch sollte daher nicht als ungeprüfter 1:1-Gerätetausch behandelt werden. Für kritische Maschinen können Reparatur, Austauschgeräte, Bevorratung und eine geplante Migration helfen, das Risiko ungeplanter Stillstände während des weiteren Produktlebenszyklus zu begrenzen.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem defekten 6AV2124-1QC02-0AX1 kann eine Reparatur sinnvoll sein, wenn das bestehende HMI-Projekt und die Maschinenkonfiguration unverändert weitergenutzt werden sollen. Die Bearbeitung umfasst die Fehleranalyse, eine technische Reinigung, vorbeugende Instandhaltung und eine abschließende Funktionsprüfung. Ein Austauschgerät kann insbesondere bei produktionskritischen Anwendungen eine Alternative sein, wenn die Wiederinbetriebnahme nicht bis zum Abschluss einer Reparatur warten kann. Durch den laufenden Produktauslauf gewinnt außerdem eine abgestimmte Bevorratungs- und Life-Cycle-Strategie an Bedeutung. Dabei können Kritikalität, vorhandene Ersatzgeräte, Reparaturmöglichkeiten und eine spätere Migration gemeinsam bewertet werden. Bei HMI-Systemen ist zusätzlich die Sicherung von Projektdaten relevant, damit ein Hardwaretausch nicht durch fehlende Projektstände oder Backups erschwert wird. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell geprüft oder über eine Anfrage geklärt werden.

Kann das Siemens 6AV2124-1QC02-0AX1 repariert werden?

Eine Reparatur des KP1500 Comfort kann insbesondere dann sinnvoll sein, wenn das Gerät weiter in der bestehenden Maschine eingesetzt und eine Migration vermieden oder verschoben werden soll. Bei EICHLER erfolgt die Bearbeitung nach dem individuellen Fehlerbild. Nach der Fehleranalyse kann die Instandsetzung bis auf Bauteilebene erfolgen. Vor Durchführung der Reparatur schafft ein transparenter Kostenvoranschlag eine Entscheidungsgrundlage für Instandhaltung und Einkauf. Anschließend wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft. Garantie und Gewährleistung erhöhen dabei die Planungssicherheit für den weiteren Einsatz.

Gibt es einen Nachfolger für 6AV2124-1QC02-0AX1?

Als Nachfolgegeneration sind SIMATIC HMI Unified Comfort Panels vorgesehen; für diese Gerätegröße wird 6AV2128-3QB06-0AX1 als Nachfolgegerät geführt. Das bedeutet jedoch nicht automatisch, dass ein direkter Austausch ohne Anpassungen möglich ist. Das bisherige KP1500 verfügt über physische Funktionstasten, während bei einer Migration unter anderem Bedienkonzept, Einbaumaße, Projektierung und benötigte zusätzliche Tastenmodule berücksichtigt werden müssen. Vor einer Umstellung sollte deshalb die komplette Applikation und nicht nur die Artikelnummer verglichen werden.

Ist 6AV2124-1QC02-0AX1 abgekündigt?

Das Gerät befindet sich seit 1. Oktober 2024 in P.M 400, der Phase der angekündigten Produktauslaufplanung. Für Betreiber bedeutet dies, dass die weitere Versorgung nicht mehr wie bei einem langfristig aktiv vermarkteten Produkt betrachtet werden sollte. Kritische Panels sollten hinsichtlich Reparaturfähigkeit, Ersatzgerätebestand und Migrationsbedarf bewertet werden. Gerade bei Anlagen mit langer Restlaufzeit kann eine Kombination aus Reparatur und strategischer Bevorratung wirtschaftlicher sein als eine ungeplante kurzfristige Modernisierung.

Kann ein KP1500 Comfort einfach durch ein Unified Comfort Panel ersetzt werden?

Ein ungeprüfter 1:1-Austausch ist nicht empfehlenswert. Bei der Migration müssen neben dem Nachfolgegerät insbesondere das bisherige Tastenbedienkonzept, die Einbausituation, Schnittstellen und das vorhandene HMI-Projekt berücksichtigt werden. Das ist beim KP1500 besonders relevant, weil die 36 physischen Funktionstasten Bestandteil der Maschinenbedienung sein können. Vor der Beschaffung sollten deshalb Hardwarekonzept und Engineering-Aufwand gemeinsam betrachtet werden.

Was sollte vor dem Austausch eines defekten 6AV2124-1QC02-0AX1 gesichert werden?

Vor einem Gerätetausch sollte insbesondere geprüft werden, ob Projekt- und Gerätedaten sowie vorhandene Backups verfügbar und aktuell sind. Comfort Panels unterstützen Datensicherung und Wiederherstellung; ein vorhandener Projektstand erleichtert die Wiederinbetriebnahme erheblich. Bei produktionskritischen Anlagen sollte deshalb nicht erst nach einem vollständigen HMI-Ausfall geklärt werden, wo Projektdateien, Einstellungen und benötigte Engineering-Versionen hinterlegt sind.

Lohnt sich bei einem abgekündigten KP1500 Comfort eher Reparatur oder Migration?

Die Entscheidung hängt vor allem von Restlaufzeit der Anlage, Fehlerbild, Ersatzteilstrategie und Migrationsaufwand ab. Eine Reparatur kann wirtschaftlich sinnvoll sein, wenn die bestehende Maschine unverändert weiterbetrieben werden soll und das HMI technisch instandsetzbar ist. Eine Migration gewinnt an Bedeutung, wenn weitere Komponenten ebenfalls obsolet werden oder ohnehin eine Modernisierung geplant ist. Für kritische Anlagen kann zusätzlich ein Austausch- oder Bevorratungskonzept das Risiko während der Übergangsphase reduzieren.

Wo kann 6AV2124-1QC02-0AX1 angefragt oder beschafft werden?

Für das Siemens KP1500 Comfort 6AV2124-1QC02-0AX1 kommen je nach Bedarf Reparatur, Austauschgerät sowie die Beschaffung einer passenden Baugruppe infrage. Aufgrund des fortgeschrittenen Produktlebenszyklus sollten Artikelnummer, Gerätestand und geplante Verwendung vor der Bestellung eindeutig abgeglichen werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
