Lenze 434
- EICHLER-Art.Nr.: K1149899
Produktbeschreibung

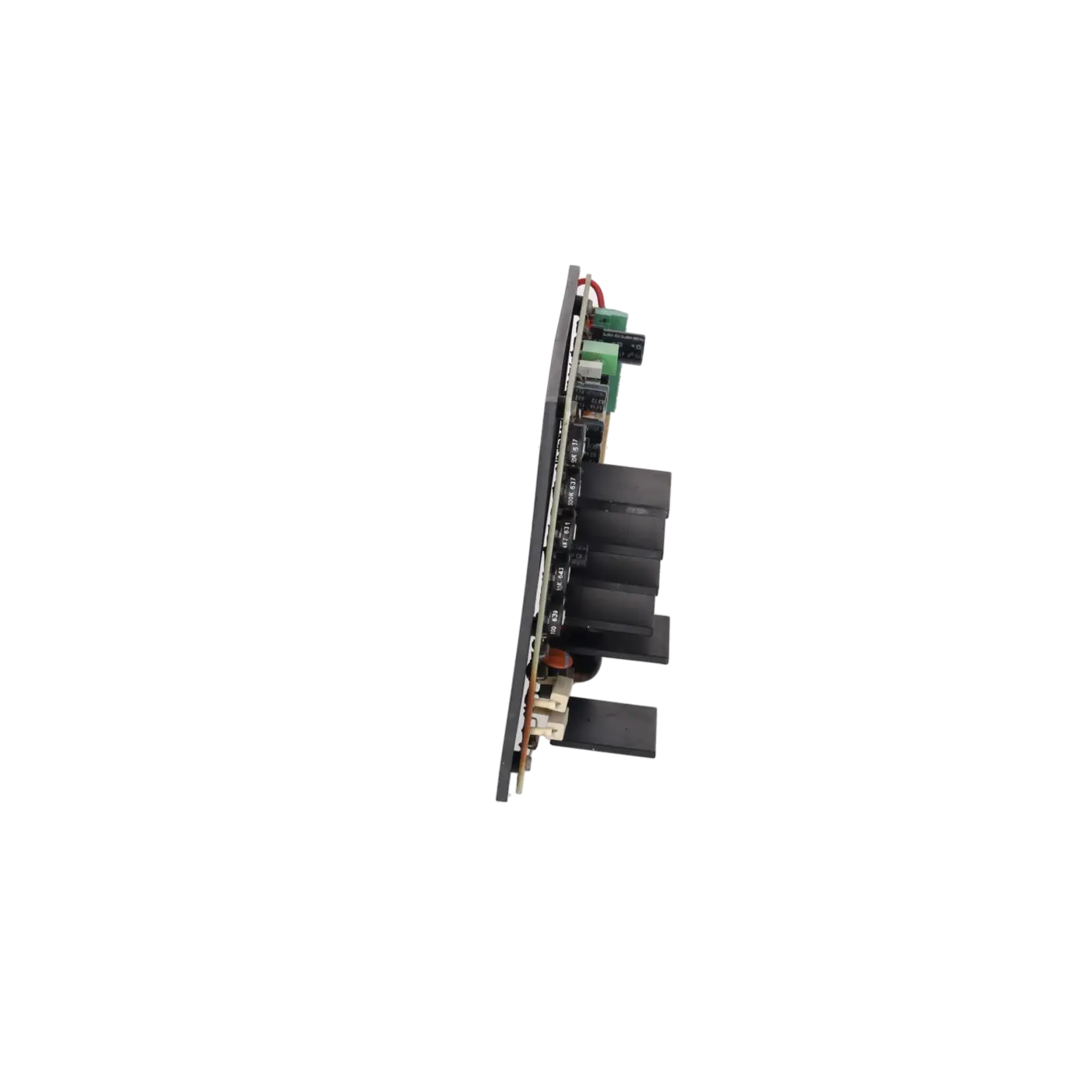

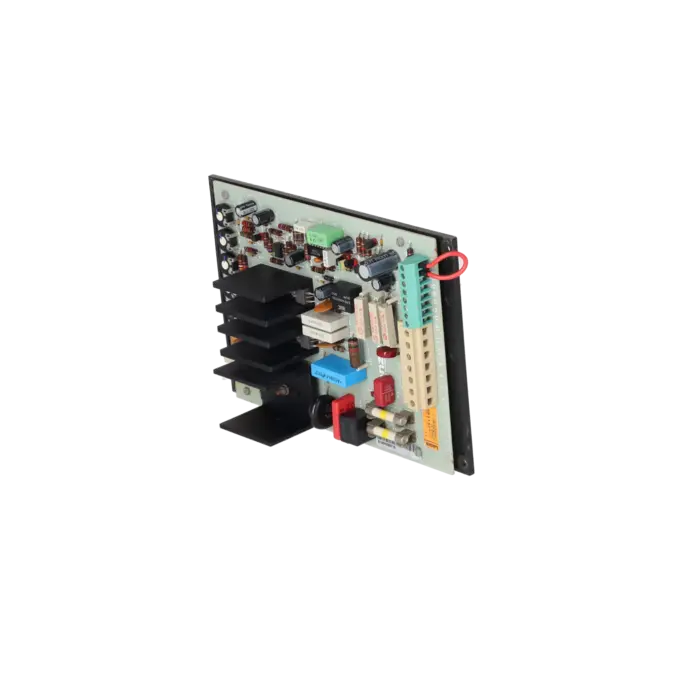

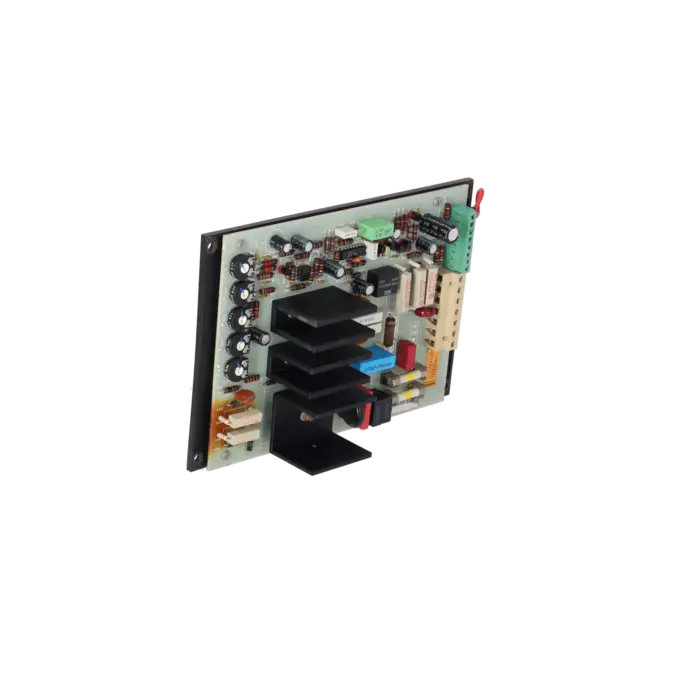

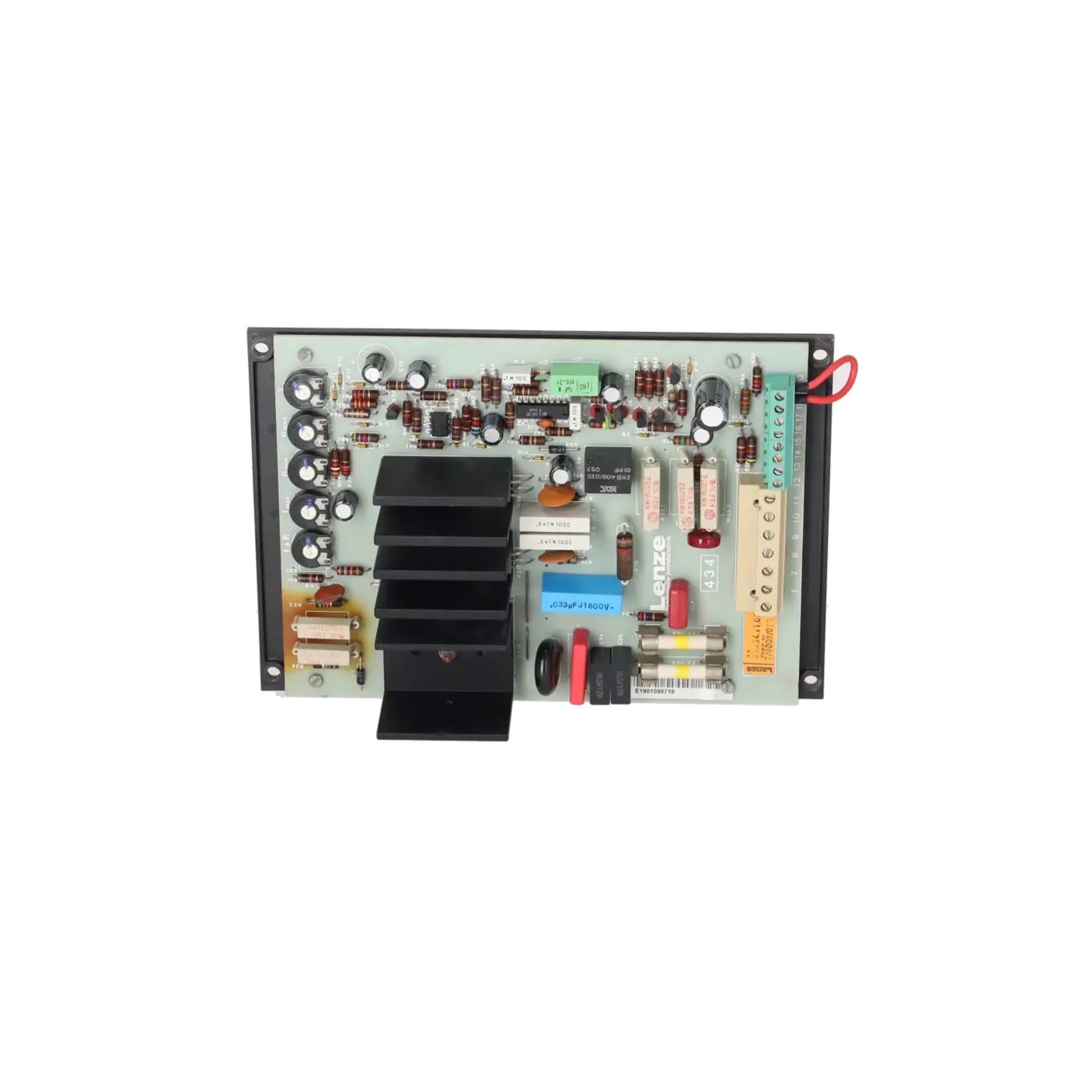

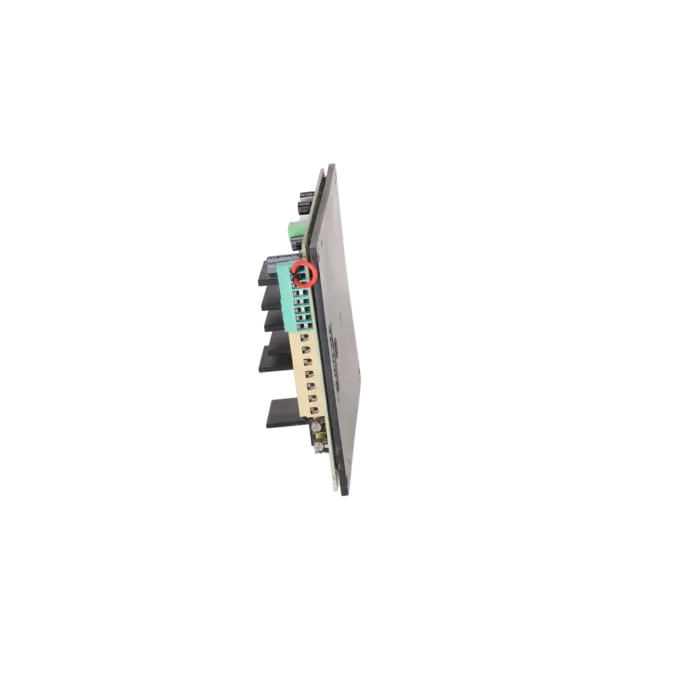

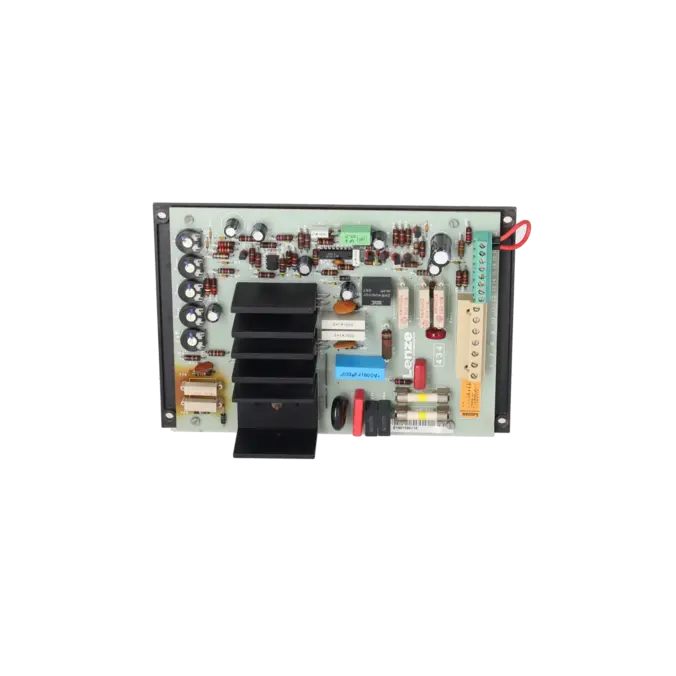

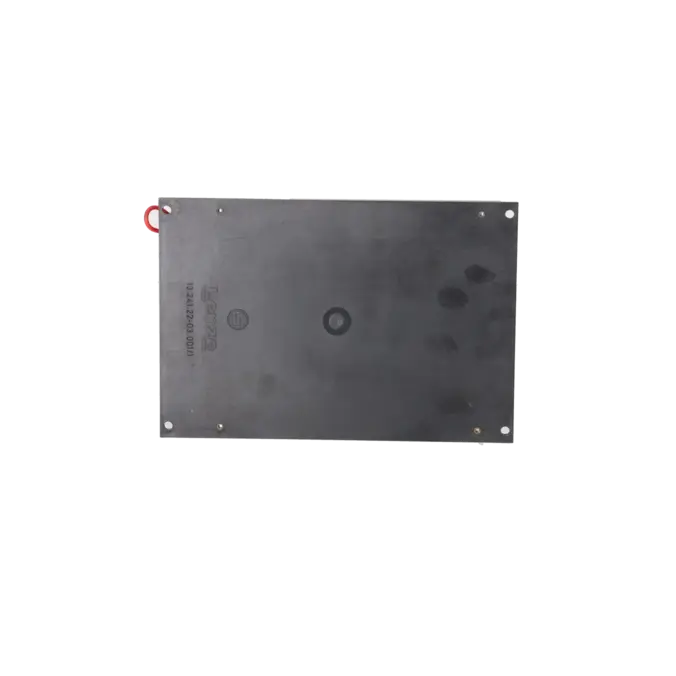

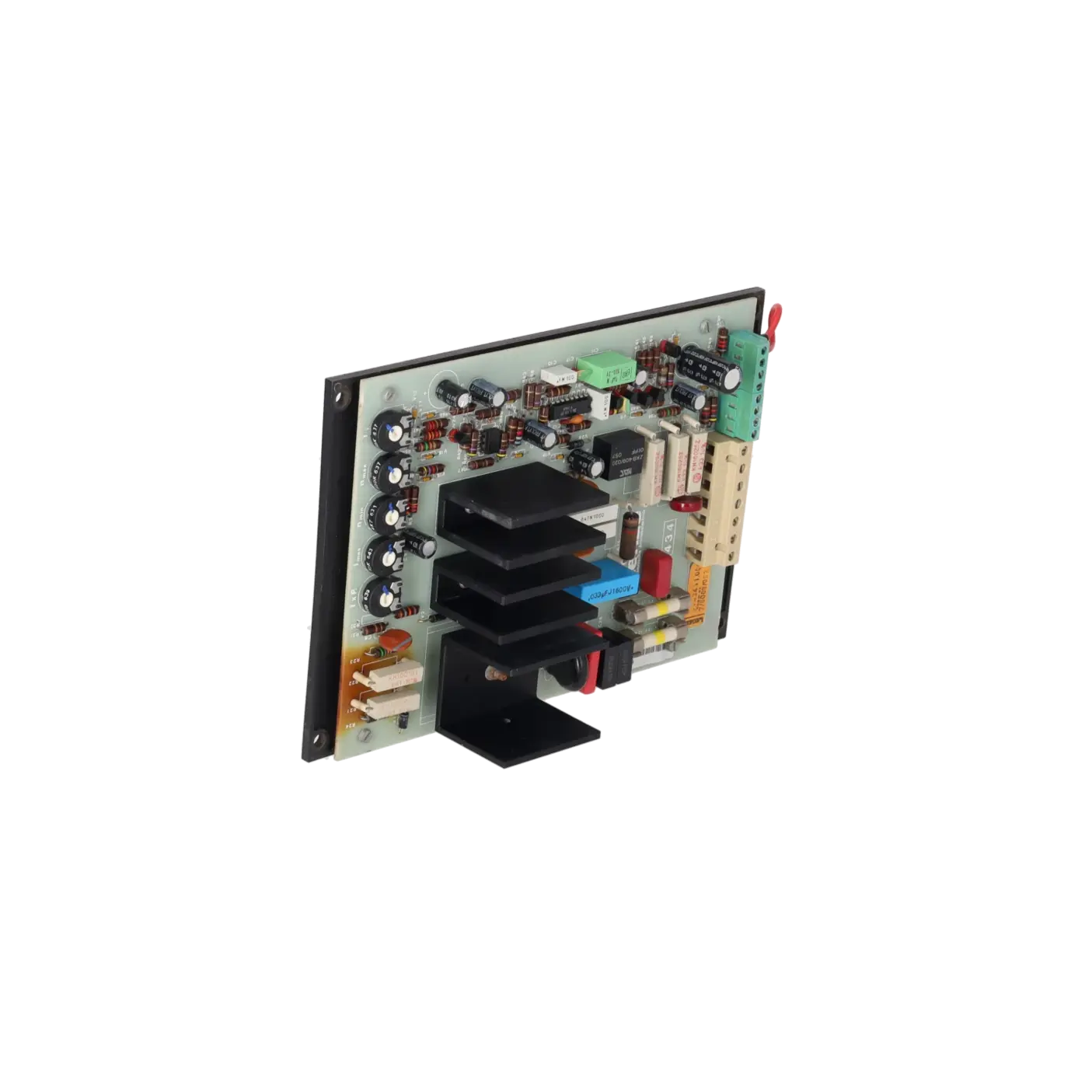

LENZE Simplatron Drehzahlregler 434 190-265V; 50-60Hz; Einbaugerät
Leistungen für Lenze 434
Lenze |
434 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 0.5 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP | ||
| EAN | / | ||
| UPC | / | ||
| Statistische Warennummer | 90328900 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | / | ||
| Ursprungsland | / | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 434 und wo wird es eingesetzt
Der Lenze 434 ist ein elektronischer SIMPLATRON-Drehzahlregler der Baureihe 430 zur Steuerung und Regelung von Gleichstromantrieben. Das Gerät gehört zur industriellen Antriebstechnik und ist als Einbaugerät für die Integration in elektrische Steuerungs- und Schaltschranksysteme ausgeführt. Die EICHLER-Artikelnummer lautet K1149899.
Der Stromrichter dient dazu, die Drehzahl eines angeschlossenen Gleichstrommotors an die Anforderungen eines Maschinenprozesses anzupassen. Je nach vorhandener Schaltung kann die Drehzahlregelung über die Ankerspannung oder mit Tachogenerator-Rückführung erfolgen. Dadurch lässt sich das Antriebsverhalten an die jeweilige Anwendung anpassen.
Besonders relevant ist der Lenze SIMPLATRON 434 bei der Instandhaltung bestehender Maschinen und Produktionsanlagen, in denen die ursprüngliche Antriebstechnik weiterverwendet werden soll. Bei einem Defekt müssen neben dem Stromrichter auch der Motor, die vorhandene Beschaltung und die Reglereinstellungen berücksichtigt werden.
Wichtige technische Daten und was diese in der Praxis bedeuten
Der Lenze 434 ist für eine Netzspannung von 190 bis 265 V AC bei einer Netzfrequenz von 50 bis 60 Hz ausgelegt. Dieser Anschlussbereich ist bei der Ersatzteilbeschaffung und beim Austausch besonders wichtig, da die vorhandene elektrische Versorgung mit den Anforderungen des Reglers übereinstimmen muss.
Als Drehzahlregler der SIMPLATRON-Baureihe 430 unterstützt das Gerät die Regelung über die Motorankerspannung sowie den Betrieb mit einer geeigneten Tachogenerator-Rückführung. Die Rückführung ermöglicht eine genauere Erfassung der tatsächlichen Motordrehzahl. Einstellungen für die minimale und maximale Drehzahl sowie die Regelungscharakteristik beeinflussen das Antriebsverhalten.
Für den Lenze 434 ist eine passende Ankerdrossel bei der Installation zu berücksichtigen. Bei einem Geräteaustausch müssen deshalb die vorhandene Beschaltung, die Motoranschlüsse, die Rückführung und die Einstellwerte kontrolliert werden. Besonders wichtig ist außerdem die elektrische Sicherheit: Die Steueranschlüsse dieser Reglergeneration können Netzpotenzial führen. Arbeiten dürfen ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Der Lenze 434 ist mit dem Produktstatus EOP (End of Production) gekennzeichnet. Dieser Status bezeichnet das Ende der Serienproduktion. Für Betreiber bestehender Anlagen bedeutet das, dass die langfristige Versorgung mit identischen Ersatzgeräten und geeigneten Ersatzteilen besondere Aufmerksamkeit erfordert. Ein bestätigter, unmittelbar kompatibler Nachfolger ist für die Artikelnummer 434 nicht eindeutig ausgewiesen.
Bei einem abgekündigten Drehzahlregler kann der ungeplante Ausfall zu längeren Maschinenstillständen führen, wenn kein passendes Ersatzgerät vorhanden ist. Neben dem Stromrichter selbst müssen dabei auch die bestehende Motoransteuerung und die elektrische Integration berücksichtigt werden.
Für Instandhaltung und Einkauf empfiehlt sich eine frühzeitige Bewertung der Reparaturfähigkeit, der Ersatzteilversorgung und möglicher Austauschoptionen. Eine geeignete Bevorratung kann das Ausfallrisiko reduzieren. Bei einer geplanten Modernisierung muss die technische Eignung alternativer Antriebslösungen gesondert bewertet werden, da ein moderner Regler nicht automatisch ohne Änderungen anstelle des Lenze 434 eingesetzt werden kann.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für den Lenze SIMPLATRON 434 stehen bei EICHLER insbesondere Reparatur, Austausch und die Beschaffung gebrauchter Geräte als Möglichkeiten zur Sicherung bestehender Gleichstromantriebe im Vordergrund. Welche Lösung wirtschaftlich sinnvoll ist, hängt vom individuellen Fehlerbild, dem Anlagenzustand und der erforderlichen Wiederinbetriebnahme ab.
Bei einer Reparatur wird der defekte Drehzahlregler technisch untersucht und bei entsprechender Reparaturfähigkeit instand gesetzt. Eine anschließende Funktionsprüfung im hauseigenen Testzentrum dient dazu, die Funktionsfähigkeit der bearbeiteten Baugruppe zu kontrollieren. Die Reparatur umfasst außerdem technische Reinigung und vorbeugende Instandhaltung.
Wenn ein Maschinenausfall kurzfristig behoben werden muss, kann ein Austauschgerät die Stillstandszeit reduzieren. Bei längerfristigem Weiterbetrieb unterstützt Life Cycle Management die Bewertung von Ersatzteilrisiken und die Planung einer geeigneten Bevorratungsstrategie. Garantie und Gewährleistung schaffen zusätzliche Planungssicherheit bei Reparatur und Ersatzteilbeschaffung. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum startet der Gleichstrommotor mit Lenze 434 nicht? | Zuerst sollte geprüft werden, ob die erforderliche Netzversorgung vorhanden ist und der Regler ordnungsgemäß freigegeben wird. Anschließend sind die vorgeschalteten Sicherungen sowie die elektrischen Verbindungen zum Motor im spannungsfreien Zustand zu kontrollieren. Danach sollte geprüft werden, ob ein gültiger Drehzahlsollwert anliegt. Falls der Motor weiterhin nicht anläuft, müssen die Motorbeschaltung und die Funktionsfähigkeit des Stromrichters durch qualifiziertes Fachpersonal untersucht werden. |
| Warum regelt der Lenze SIMPLATRON 434 die Motordrehzahl nicht richtig? | Zuerst sollte kontrolliert werden, ob der vorgegebene Drehzahlsollwert zum gewünschten Betriebszustand passt. Anschließend sind die Einstellungen für minimale und maximale Drehzahl zu überprüfen. Danach sollte festgestellt werden, ob die Regelung mit Ankerspannungsrückführung oder Tachogenerator betrieben wird und ob die entsprechende Beschaltung korrekt ausgeführt ist. Bei weiterhin fehlerhaftem Regelverhalten sollte die Reglerfunktion unter geeigneten Prüfbedingungen untersucht werden. |
| Warum schwankt die Drehzahl des Motors beim Lenze 434? | Zuerst sollte überprüft werden, ob die Schwankungen mit Veränderungen der mechanischen Belastung zusammenhängen. Anschließend sind der Sollwerteingang und gegebenenfalls die Tachogenerator-Rückführung auf stabile Signale und einwandfreie Verbindungen zu kontrollieren. Danach sollten die Einstellungen der Drehzahlregelung und der I×R-Kompensation mit der vorgesehenen Anlagenkonfiguration abgeglichen werden. Falls die Drehzahlschwankungen bestehen bleiben, ist eine weiterführende Untersuchung der Regelungselektronik sinnvoll. |
| Warum fällt der Lenze 434 während des Betriebs aus? | Zuerst sollte überprüft werden, ob die Netzversorgung stabil ist und ob die vorhandenen Sicherungen ordnungsgemäß funktionieren. Anschließend sind der Zustand der Motorleitungen und die mechanische Belastung des Antriebs zu kontrollieren. Danach sollte geprüft werden, ob die Kühlung des Einbaugeräts ausreichend ist und ob thermische Belastungen auftreten. Falls sich keine externe Ursache feststellen lässt, sollte der Stromrichter einer fachgerechten Fehleranalyse unterzogen werden. |
| Warum läuft der Gleichstrommotor mit Lenze 434 nur mit geringer Drehzahl? | Zuerst sollte kontrolliert werden, ob der vorgegebene Drehzahlsollwert ausreichend hoch ist. Anschließend sind die Einstellungen der maximalen Drehzahl und gegebenenfalls das Rückführungssignal zu überprüfen. Danach sollte festgestellt werden, ob eine erhöhte mechanische Last oder die eingestellte Strombegrenzung das Antriebsverhalten beeinflusst. Bei weiterhin unzureichender Drehzahl müssen Motor und Regler unter geeigneten Bedingungen genauer untersucht werden. |
| Warum lässt sich die Drehzahl am Lenze 434 nicht mehr verstellen? | Zuerst sollte überprüft werden, ob das Sollwertpotenziometer und seine Anschlussleitungen elektrisch einwandfrei sind. Anschließend ist festzustellen, ob die Drehzahl über ein Potenziometer oder eine externe Leitspannung vorgegeben wird. Danach sollten die Sollwertbeschaltung und die zugehörigen Reglereinstellungen mit der vorgesehenen Betriebsart abgeglichen werden. Bleibt die Drehzahl unverändert, ist eine interne Störung der Regelungselektronik als mögliche Ursache einzugrenzen. |
Kann der Lenze 434 SIMPLATRON Drehzahlregler repariert werden?
Eine Reparatur des Lenze 434 kann sinnvoll sein, wenn die elektronische Baugruppe instandsetzbar ist und der bestehende Gleichstromantrieb weiterbetrieben werden soll. Ob eine Reparatur möglich und wirtschaftlich ist, hängt vom individuellen Schaden ab.
Bei EICHLER beginnt der Reparaturprozess mit der Erfassung des individuellen Fehlerbilds und einer technischen Fehleranalyse. Anschließend kann die Instandsetzung defekter Komponenten bis auf Bauteilebene erfolgen. Ein transparenter Kostenvoranschlag schafft vor der Durchführung die Grundlage für die wirtschaftliche Entscheidung.
Nach der Instandsetzung erfolgt eine Funktionsprüfung im hauseigenen Testzentrum. Technische Reinigung und vorbeugende Instandhaltung gehören ebenfalls zum Reparaturumfang. Auf Reparaturen gelten die entsprechenden Garantie- und Gewährleistungsbedingungen.
Was ist beim Austausch eines Lenze 434 gegen ein gebrauchtes Gerät zu beachten?
Beim Austausch ist entscheidend, dass das Ersatzgerät technisch zur vorhandenen Antriebskonfiguration passt. Die identische Artikelnummer ist dabei ein wesentliches Identifikationsmerkmal.
Vor dem Einbau sollten die Geräteausführung, die Anschlussbelegung und die erforderliche Drosselbeschaltung abgeglichen werden. Ebenso müssen die eingestellten Drehzahlgrenzen, die verwendete Sollwertvorgabe und eine gegebenenfalls vorhandene Tachogenerator-Rückführung berücksichtigt werden.
Ein gebrauchtes Gerät sollte vor der Wiederinbetriebnahme auf seinen technischen Zustand und seine Funktionsfähigkeit geprüft werden. Auch die angeschlossenen Komponenten müssen kontrolliert werden, damit ein vorhandener externer Fehler nicht erneut zu einem Ausfall führt.
Gibt es einen kompatiblen Nachfolger für den Lenze 434?
Ein direkt kompatibler Nachfolger für den Lenze 434 ist nicht eindeutig bestätigt. Eine Ersatzlösung darf deshalb nicht allein anhand der Netzspannung oder der allgemeinen Gerätebezeichnung ausgewählt werden.
Bei der Auswahl eines alternativen Stromrichters müssen insbesondere die Motordaten, die Art der Drehzahlrückführung, die elektrische Ansteuerung, die Anschlussbedingungen und die erforderlichen Regelfunktionen berücksichtigt werden.
Wenn ein identisches Ersatzgerät beschafft oder das vorhandene Gerät repariert werden kann, lässt sich eine aufwendige Anpassung der Antriebstechnik möglicherweise vermeiden. Eine Modernisierung sollte dagegen als eigenständige technische Umrüstung bewertet werden.
Wo kann ein Lenze SIMPLATRON 434 als Ersatzteil gekauft werden?
Der Lenze 434 kann bei EICHLER als gebrauchtes Gerät oder im Rahmen eines Austauschs angefragt beziehungsweise beschafft werden. Auch eine Anfrage für Neuware ist möglich. Die konkrete Beschaffungsoption richtet sich nach der jeweils aktuellen Verfügbarkeit.
Für eine eindeutige Zuordnung sollten die Herstellerbezeichnung Lenze 434 und die EICHLER-Artikelnummer K1149899 angegeben werden. Zusätzlich kann ein Foto des Typenschilds helfen, die vorhandene Geräteausführung abzugleichen.
Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Ist beim Lenze 434 eine Reparatur oder ein Austausch wirtschaftlicher?
Eine Reparatur ist häufig dann eine sinnvolle Option, wenn die vorhandene Baugruppe grundsätzlich instandsetzbar ist und der weitere Betrieb der Maschine geplant ist. Ein Austauschgerät kann dagegen vorteilhaft sein, wenn die schnelle Wiederinbetriebnahme im Vordergrund steht.
Für die wirtschaftliche Bewertung müssen der Reparaturaufwand, die Kosten einer Ersatzbeschaffung und die möglichen Stillstandskosten berücksichtigt werden. Bei einer Reparaturanfrage ermöglicht die technische Fehleranalyse mit anschließendem Kostenvoranschlag eine konkrete Bewertung.
Wenn ein Austausch vorgesehen ist, müssen zusätzlich die elektrische Passfähigkeit und die notwendigen Einstellarbeiten berücksichtigt werden.
Was muss vor der Wiederinbetriebnahme eines Lenze 434 geprüft werden?
Vor der Wiederinbetriebnahme müssen die elektrische Installation, die Motoranschlüsse und die Reglereinstellungen zur vorhandenen Anlage passen.
Besondere Aufmerksamkeit erfordern die korrekte Netzversorgung, die Schutzmaßnahmen, die vorgesehene Ankerdrossel sowie die Beschaltung der Drehzahlvorgabe und der Rückführung. Auch die Einstellungen der Strombegrenzung und der Drehzahlregelung müssen zur angeschlossenen Maschine passen.
Da die Steueranschlüsse der SIMPLATRON-Baureihe Netzpotenzial führen können, dürfen elektrische Prüfungen und Inbetriebnahmearbeiten nur durch qualifizierte Elektrofachkräfte unter Beachtung der erforderlichen Sicherheitsmaßnahmen ausgeführt werden.
Wie lässt sich ein Produktionsstillstand durch einen defekten Lenze 434 reduzieren?
Ein Produktionsstillstand lässt sich häufig verkürzen, wenn vor einem Ausfall bereits geklärt ist, wie ein passender Ersatzregler beschafft oder eine defekte Baugruppe instand gesetzt werden kann.
Bei einem akuten Defekt sollte zunächst festgestellt werden, ob die Störungsursache tatsächlich im Stromrichter liegt. Anschließend kann zwischen einer Reparatur und dem Einsatz eines geeigneten Austauschgeräts entschieden werden.
Für Anlagen mit hoher Produktionsrelevanz kann eine vorbeugende Bevorratung sinnvoll sein. Dabei sollten auch der technische Zustand gelagerter Baugruppen und ihre Einsatzfähigkeit berücksichtigt werden. So lassen sich Beschaffungsentscheidungen frühzeitig vorbereiten und ungeplante Stillstandsrisiken reduzieren.
