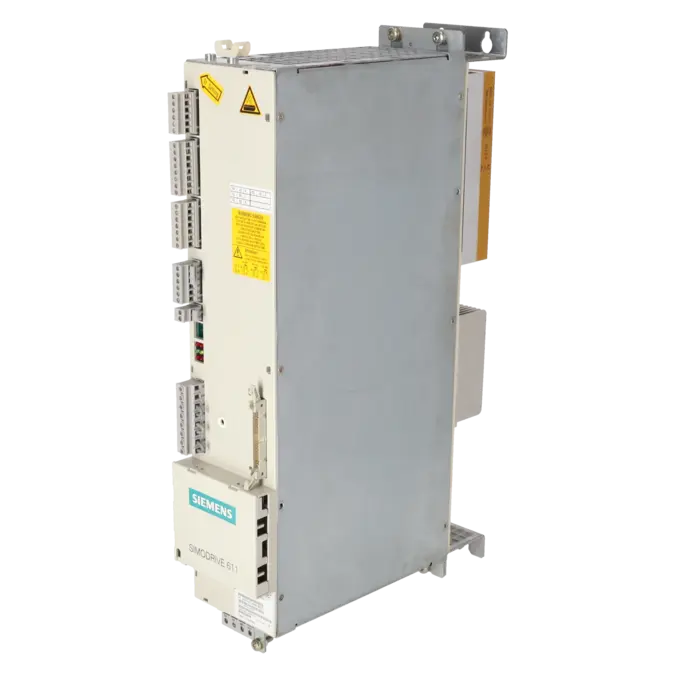

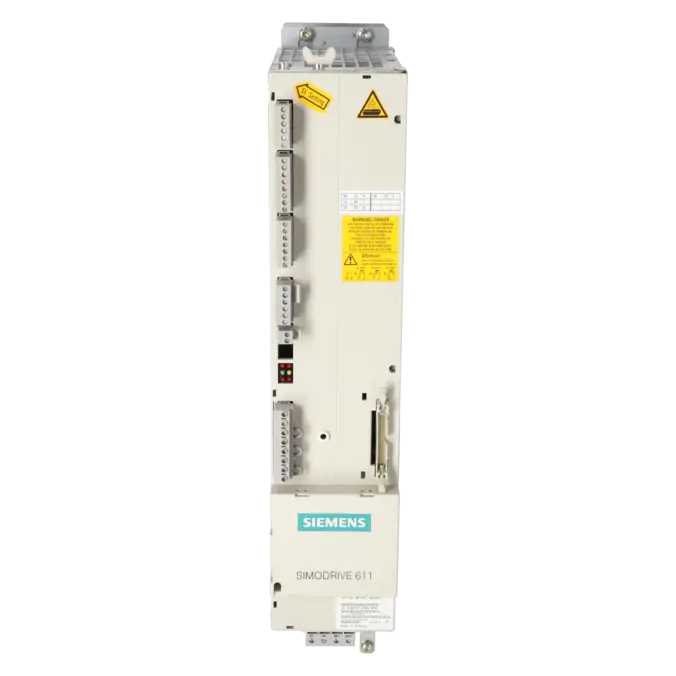

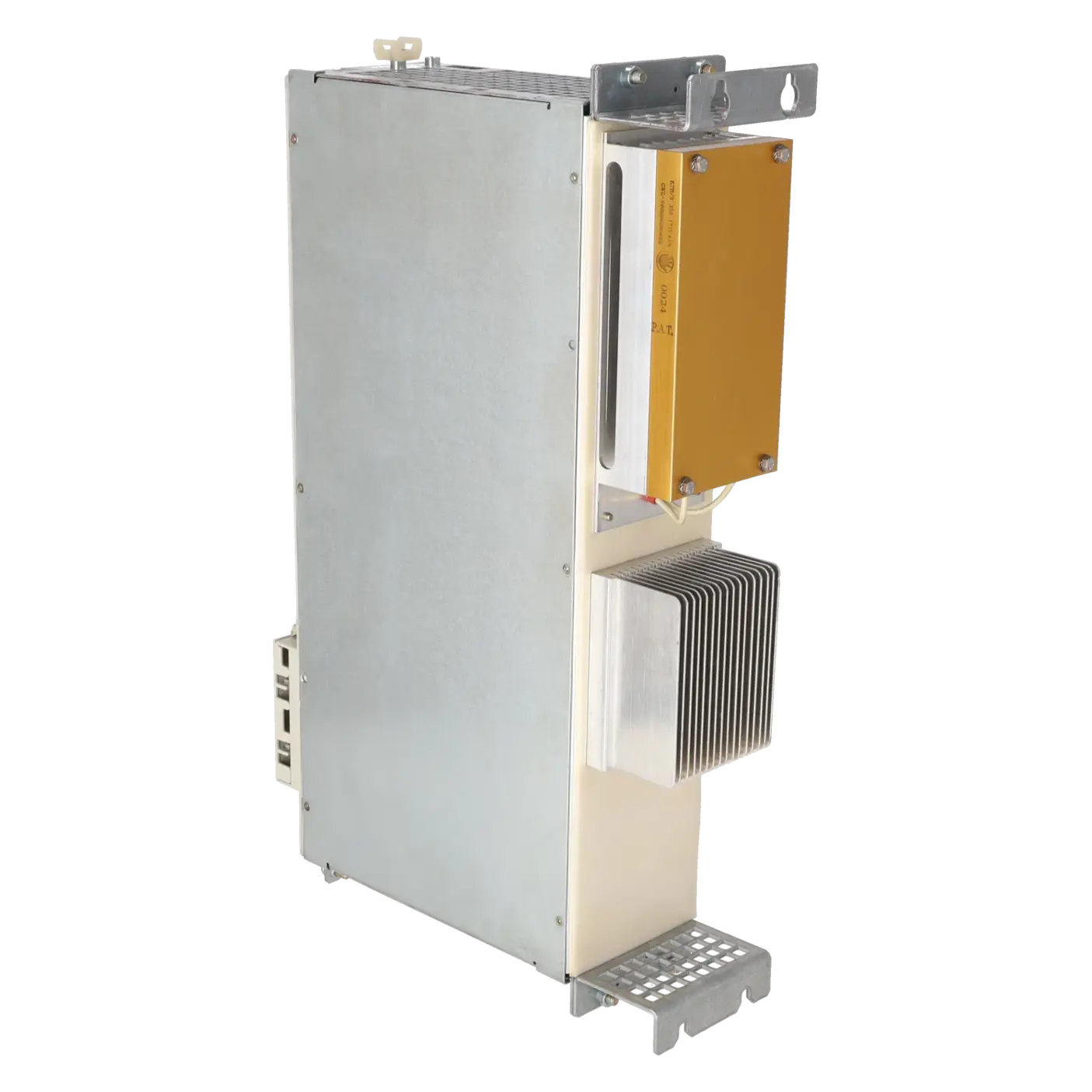

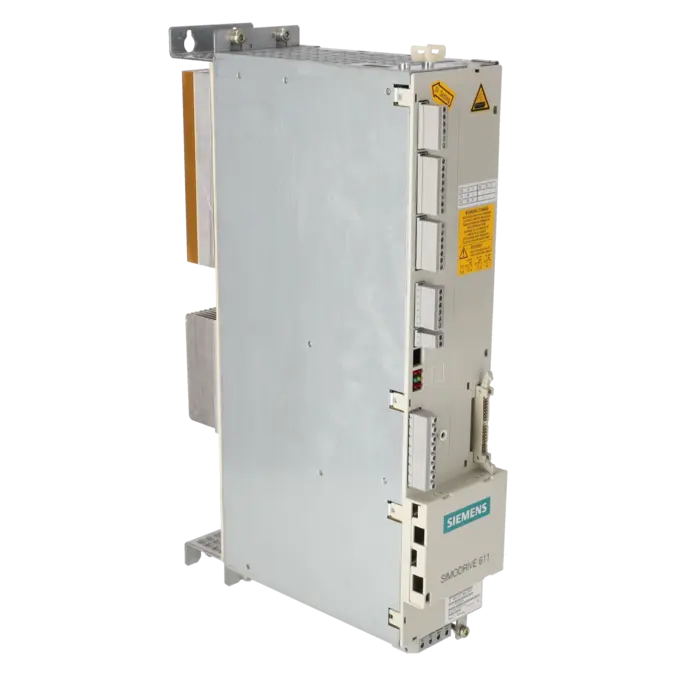

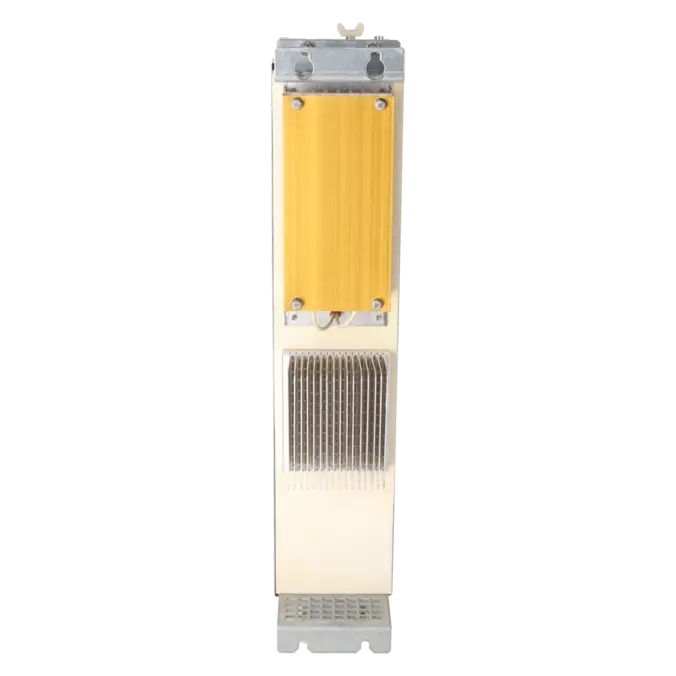

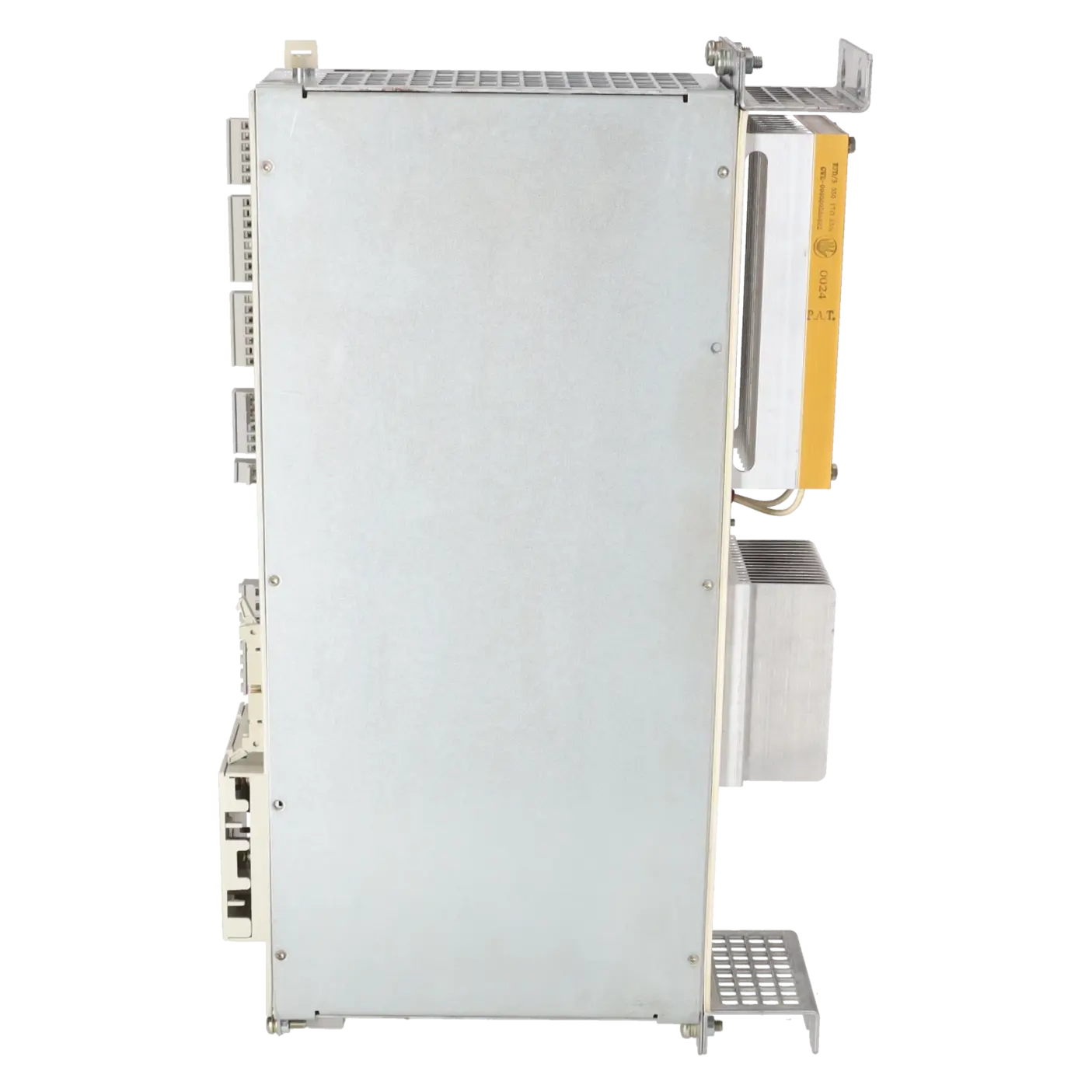

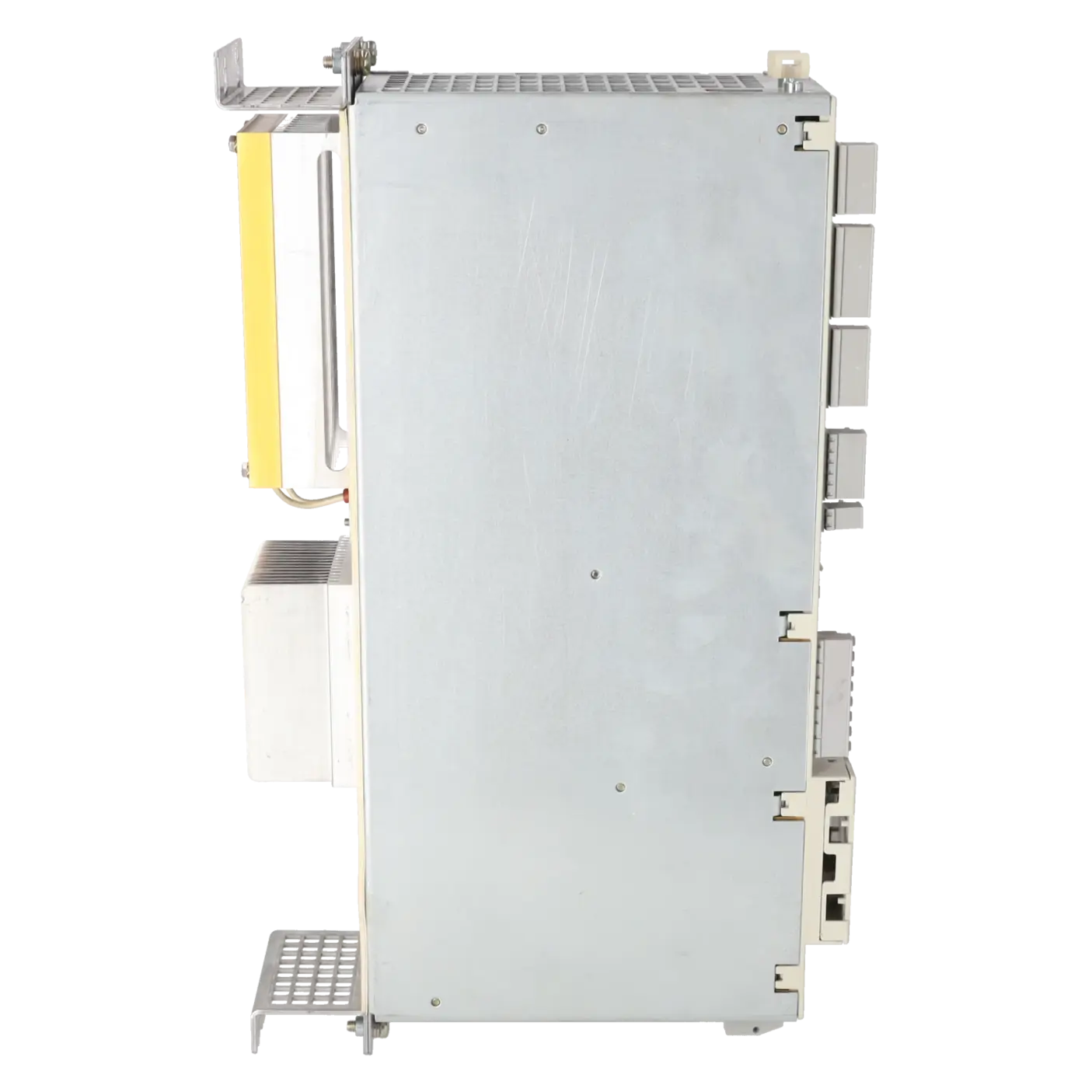

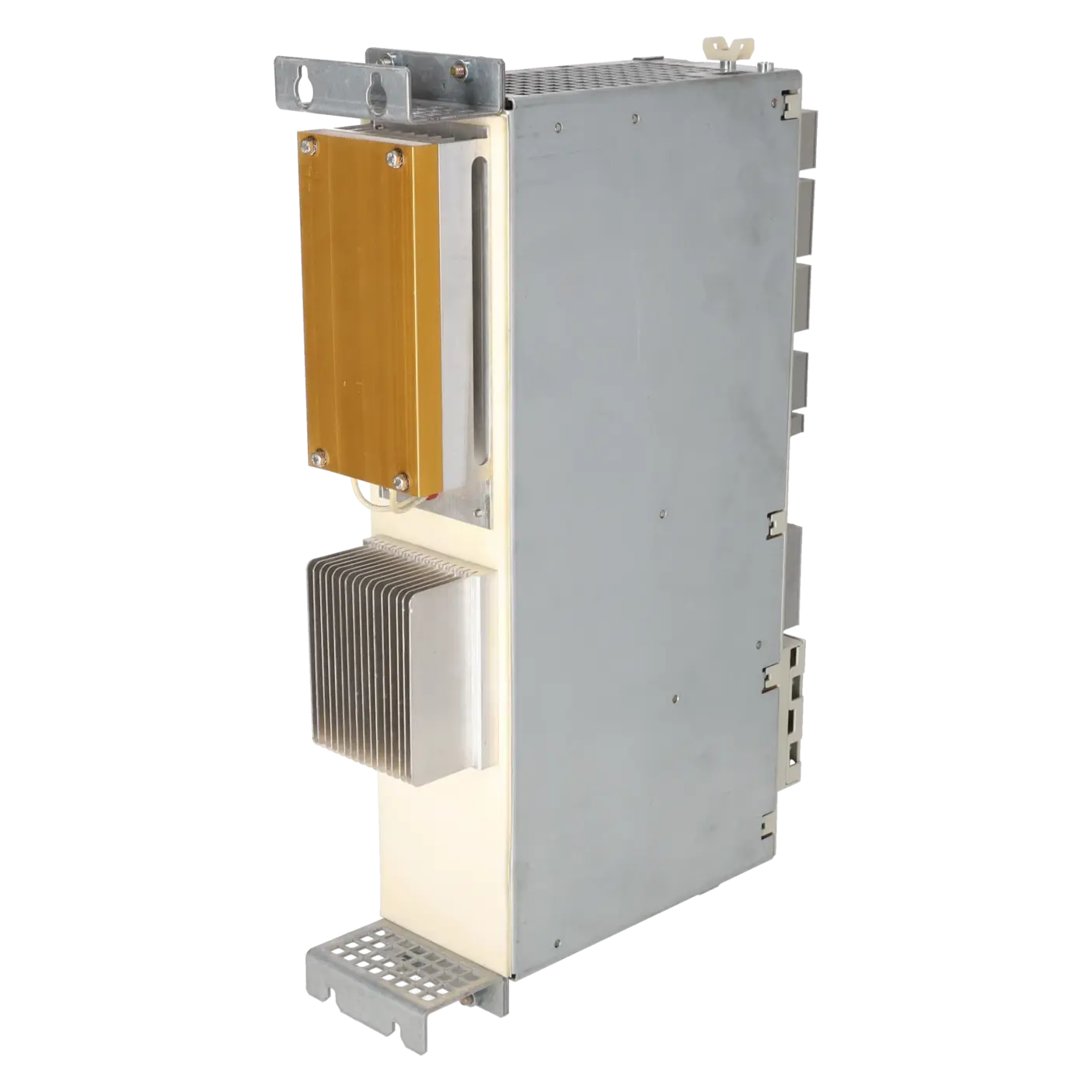

SIEMENS 6SN1145-1AA01-0AA1

Was ist 6SN1145-1AA01-0AA1 und wo wird es eingesetzt

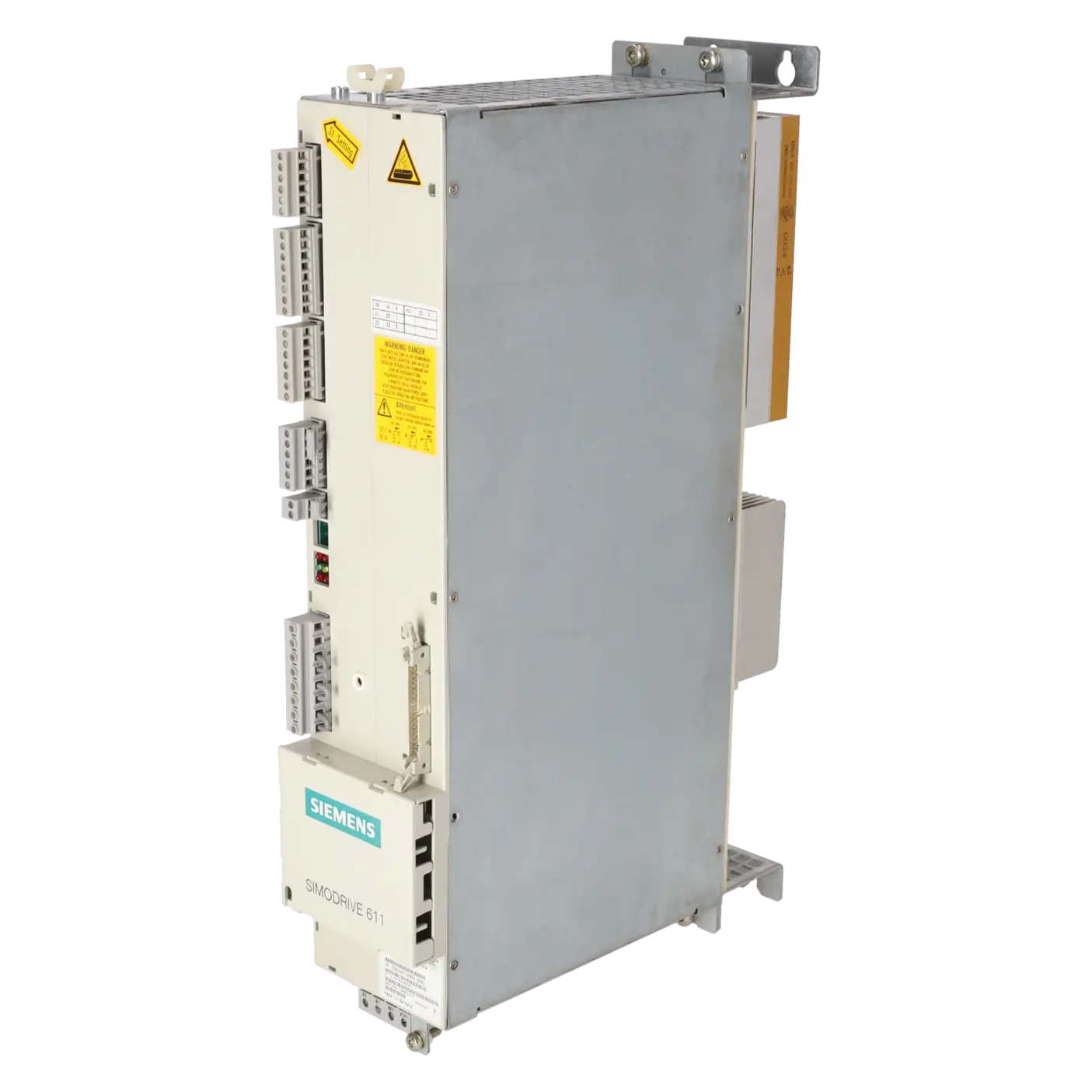

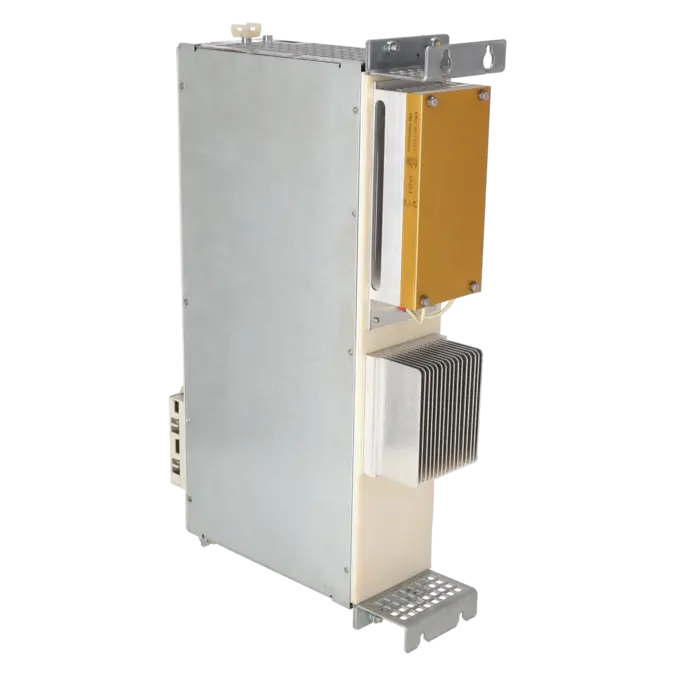

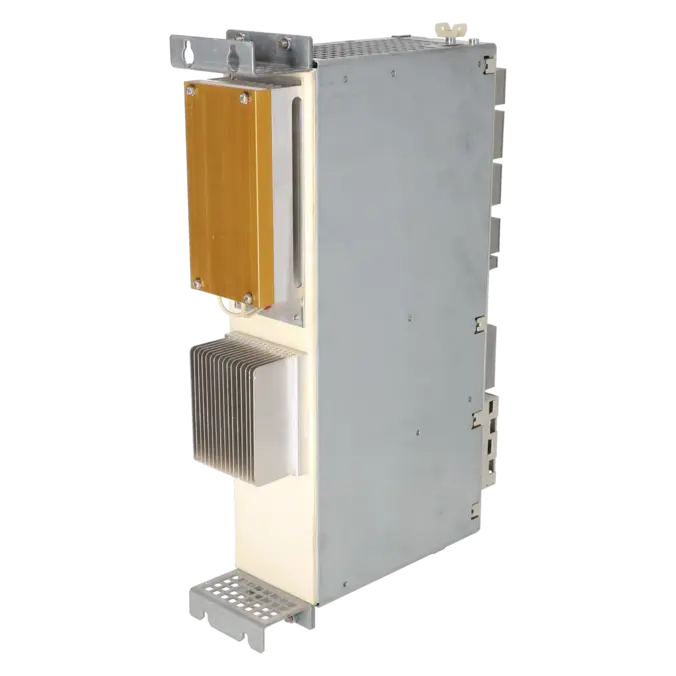

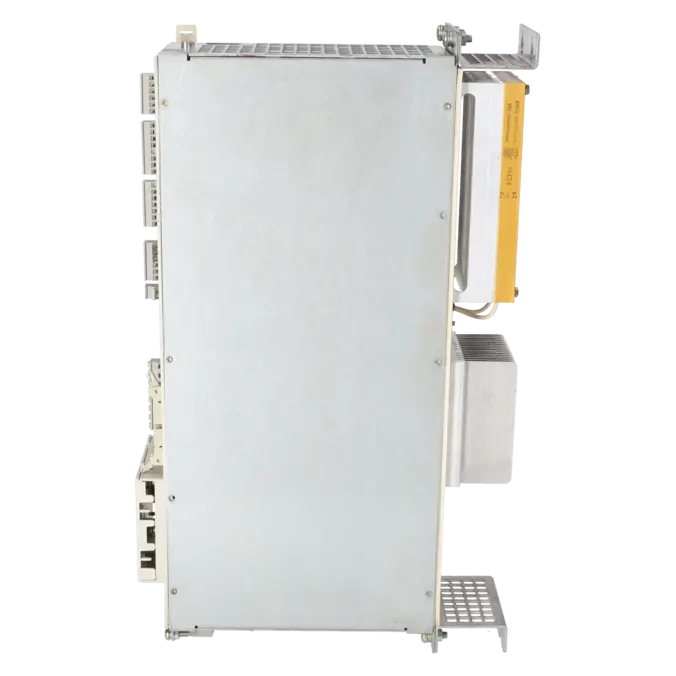

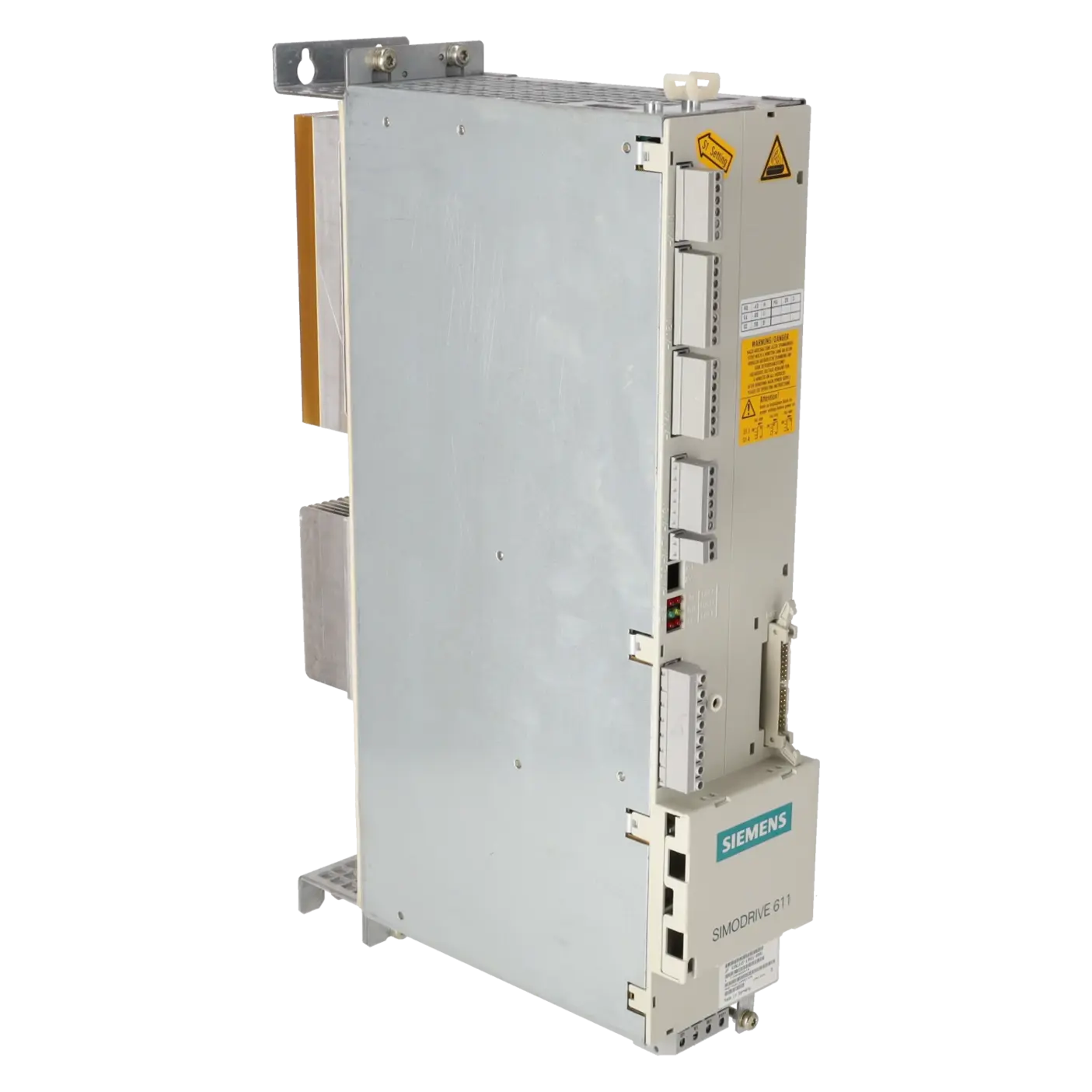

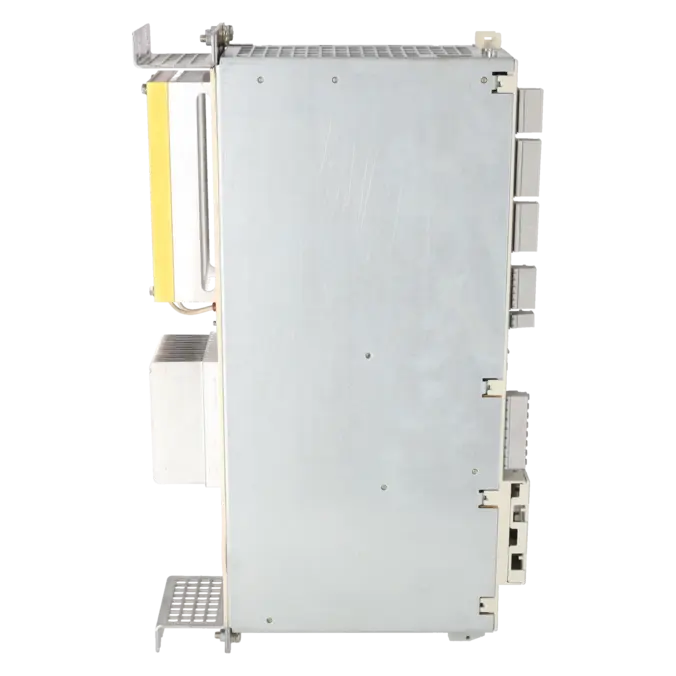

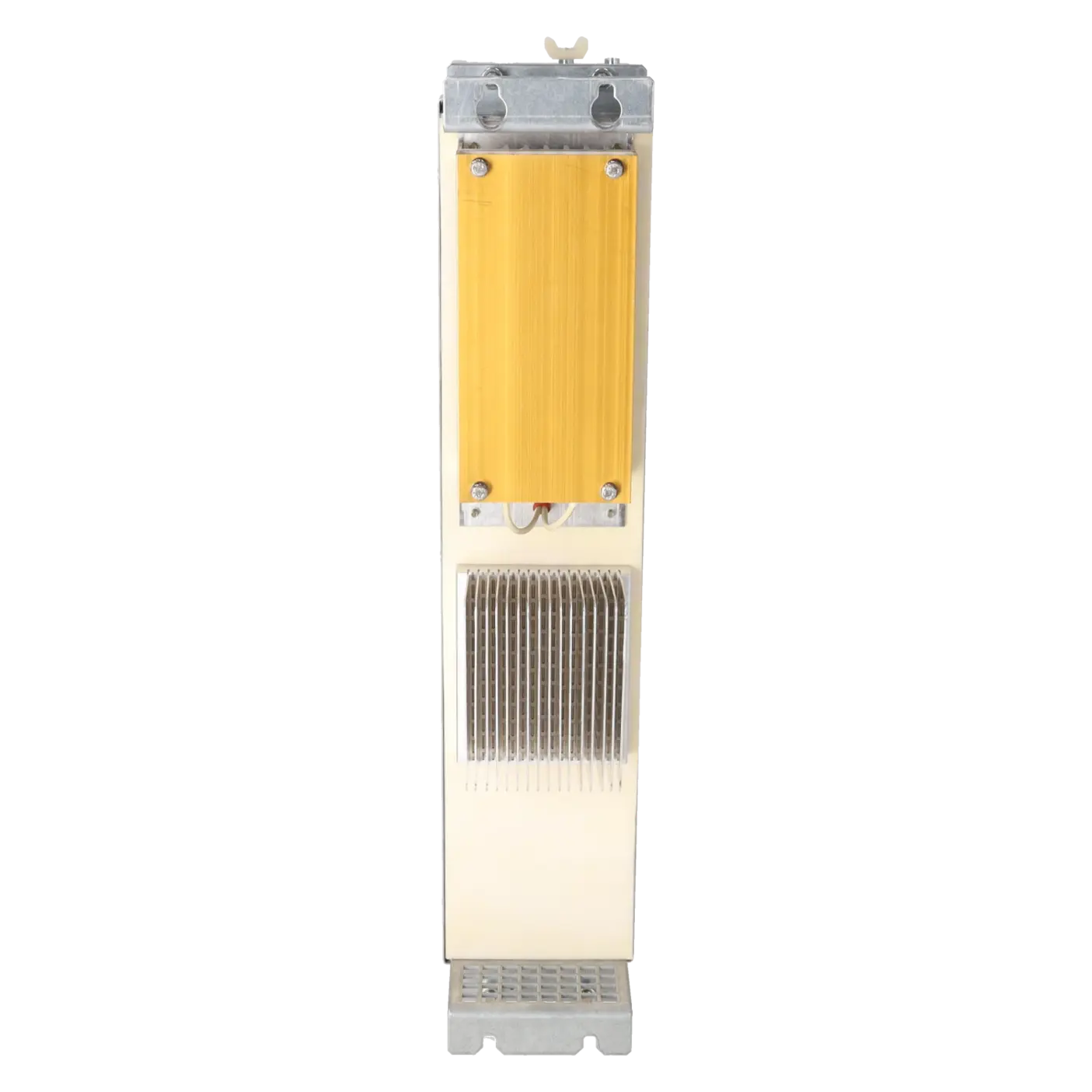

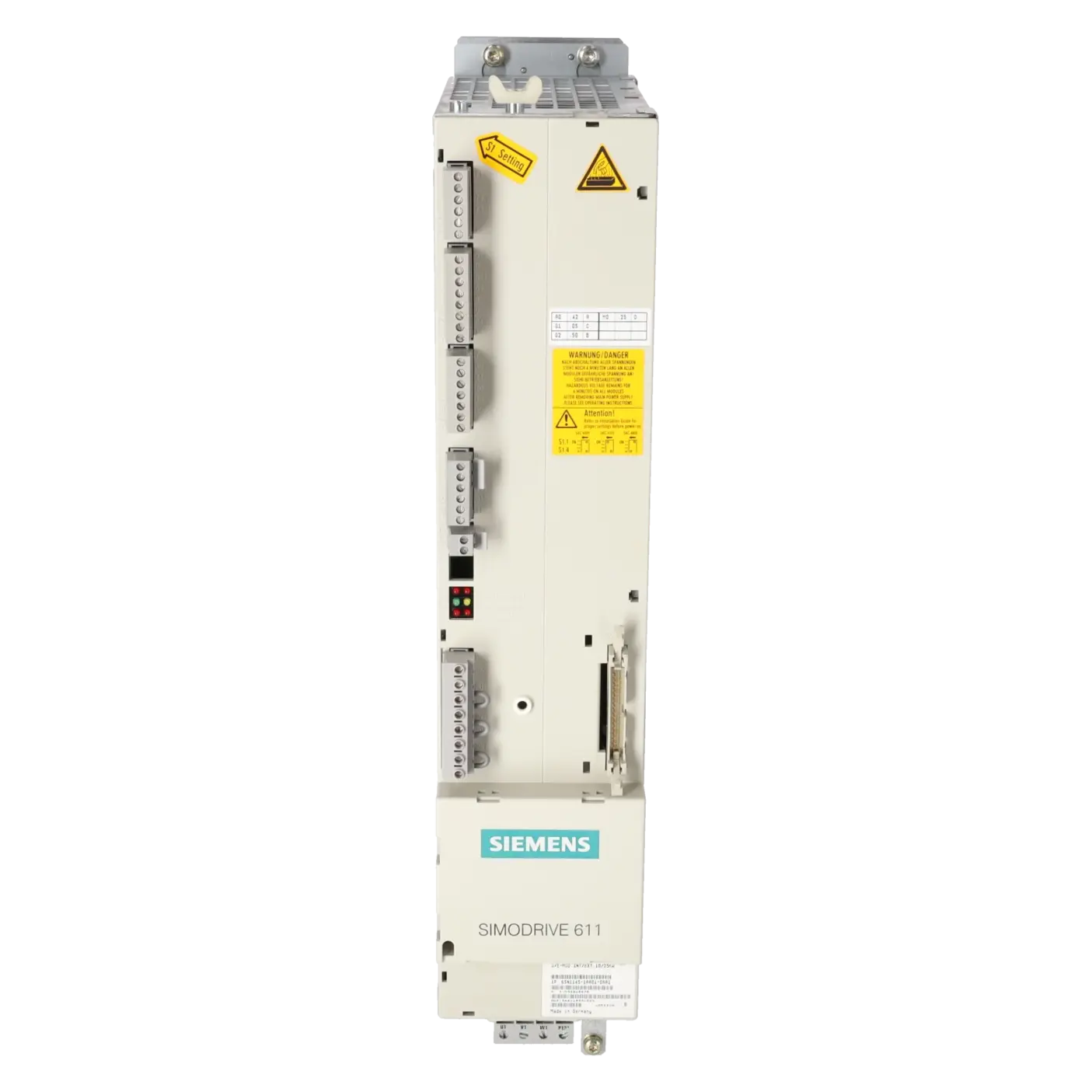

6SN1145-1AA01-0AA1 ist ein SIEMENS SIMODRIVE 611 Einspeisemodul der 10/25-kW-Klasse. Es handelt sich um ein ungeregeltes U/E-Modul mit internem oder externem Kühlkonzept und Netzschütz mit Öffnerkontakt. In der Praxis sitzt das Modul im Einspeiseverbund älterer SIMODRIVE-611-Antriebssysteme und versorgt den Zwischenkreis, über den nachgelagerte Leistungs- und Achsmodule betrieben werden. Typische Einsatzfelder sind Werkzeugmaschinen, CNC-Anlagen und Bestandsmaschinen mit SINUMERIK-/SIMODRIVE-Architektur, bei denen nicht ein Retrofit auf eine neue Plattform, sondern die schnelle Wiederherstellung der Betriebsfähigkeit im Vordergrund steht. Genau dafür ist die eindeutige Identifikation der Artikelnummer im Ersatzteilprozess entscheidend.

Wichtige technische Daten und was sie bedeuten

Siemens ordnet die Baugruppe der 10-kW-Zwischenkreisleistung mit 25-kW-Spitzenleistung zu. Für Instandhaltung und Einkauf ist das wichtig, weil die Bezeichnung 10/25 kW nicht nur ein Marketingwert ist, sondern den Leistungsrahmen des Einspeisemoduls im Antriebsverbund beschreibt. Das Modul ist für den direkten Anschluss an TN-Drehstromnetze mit 3-ph. 400 V AC, 415 V AC oder 480 V AC vorgesehen; bei anderen Netzformen ist laut Siemens eine vorgeschaltete Anpassung über Transformatorlösungen erforderlich. Die Baugruppe wird als ungeregelte Einspeisung geführt, das Nettogewicht liegt bei 9,0 kg, und die Funktion des Moduls ist eng mit sauberem Netzanschluss, Freigabekette und ordnungsgemäß geladenem Zwischenkreis verknüpft.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6SN1145-1AA01-0AA1 ist auf der EICHLER-Produktseite ein Produktstatus EOP mit Datum 2006-12-01 hinterlegt. Siemens nennt in einer Support-Meldung die überarbeitete Bestellbezeichnung 6SN1145-1AA01-0AA2 als Nachfolger der ursprünglichen -0AA1-Variante. Gleichzeitig wird die Baureihe im Siemens-Umfeld seit Jahren nur noch im Ersatzteil- bzw. Abkündigungskontext geführt; selbst die überarbeitete -0AA2-Variante taucht in einer Siemens-Phase-out-Mitteilung von 2014 auf. Für Betreiber bedeutet das: Neubeschaffung als Serienprodukt ist kein verlässlicher Standardpfad mehr. Relevanter sind heute Reparatur, Austausch, geprüfte Gebrauchtware und strategische Bevorratung, um Stillstandsrisiken in Bestandsanlagen zu begrenzen und die Versorgungssicherheit trotz Obsoleszenz abzusichern.

Welche EICHLER Leistungen verfügbar sind und wann sie relevant sind

Für 6SN1145-1AA01-0AA1 bietet EICHLER die Leistungswege Reparatur, Austausch, Gebraucht sowie Neu auf Anfrage an. Für Instandhalter ist die Reparatur dann sinnvoll, wenn die Originalbaugruppe zur Anlage passt und die bestehende Maschinenkonfiguration ohne Reengineering erhalten bleiben soll; EICHLER kombiniert dabei technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Der Austausch ist besonders relevant, wenn die Stillstandsminute teurer ist als die Instandsetzung im eigenen Zeitfenster. Gebrauchte, funktionsgeprüfte Baugruppen sind attraktiv, wenn kurzfristige Verfügbarkeit im Vordergrund steht und Bestandsanlagen wirtschaftlich weiterbetrieben werden sollen. Damit unterstützen die Leistungen gezielt dabei, Funktionsfähigkeit und Ersatzteilversorgung auch nach Abkündigung aufrechtzuerhalten.

Ist 6SN1145-1AA01-0AA2 ein kompatibler Nachfolger für 6SN1145-1AA01-0AA1?

Siemens nennt 6SN1145-1AA01-0AA2 ausdrücklich als neue Bestellbezeichnung der überarbeiteten 6SN1145-1AA01-0AA1. Für Beschaffung und Ersatzteilmanagement ist das der wichtigste Orientierungspunkt, wenn die ursprüngliche Nummer in Stücklisten oder auf dem Typenschild der Altanlage steht. Gleichzeitig bleibt die praktische Bewertung im Bestand wichtig: Bei älteren Maschinen sollten immer Anschlussbild, Kühlkonzept, E-Stand und vorhandene Systemumgebung mitgeprüft werden, bevor der Tausch final freigegeben wird. Der Nachfolger hilft also vor allem bei der Teileidentifikation und Beschaffung, ersetzt aber nicht die technische Prüfung im konkreten Anlagenverbund.

Ist 6SN1145-1AA01-0AA1 heute noch ein reguläres Serienprodukt?

Der Status spricht klar für einen Obsoleszenz- und Ersatzteilfall. Auf der EICHLER-Seite ist EOP 2006-12-01 ausgewiesen. Siemens führt die Baugruppe beziehungsweise ihre überarbeitete Variante im Spare-Part- und Phase-out-Kontext. Für Betreiber bedeutet das, dass die Versorgung in der Regel nicht mehr über den klassischen Serien-Neukauf abgesichert wird, sondern über Reparatur, Austausch, geprüfte Gebrauchtware oder gezielte Bevorratung. Genau deshalb ist bei diesem Artikel weniger die Frage „neu oder nicht“, sondern eher „wie sichere ich die Anlagenverfügbarkeit mit kalkulierbarem Risiko?“ die wirtschaftlich relevante Frage.

Was bedeutet die Angabe 10/25 kW bei diesem Modul?

Die Siemens-Dokumentation ordnet das Modul der Klasse 10 kW Zwischenkreisleistung und 25 kW Spitzenleistung zu. Für den Einkauf ist das wichtig, weil sich damit die Baugruppe innerhalb des SIMODRIVE-611-Portfolios klar von kleineren und größeren Einspeisemodulen abgrenzt. Für die Technik ist relevant, dass diese Kennzahl direkt mit dem zulässigen Leistungsverbund der nachgelagerten Module zusammenhängt. Wer ein Ersatzteil auswählt, sollte deshalb nicht nur die Artikelnummer, sondern immer auch die Leistungsklasse des gesamten Achsverbundes betrachten. Eine optisch ähnliche Baugruppe aus einer anderen Leistungsklasse passt zwar unter Umständen mechanisch, aber nicht zwangsläufig elektrisch oder betrieblich in den bestehenden Maschinenverbund.

Für welche Netzbedingungen ist 6SN1145-1AA01-0AA1 ausgelegt?

Siemens gibt für SIMODRIVE-611-Einspeisemodule den direkten Anschluss an TN-Drehstromnetze mit 400 V AC, 415 V AC oder 480 V AC an. Bei anderen Netzformen ist eine vorgeschaltete Anpassung, etwa über einen geeigneten Transformator, notwendig. Das ist für den Austausch in internationalen Bestandsanlagen entscheidend, weil ein falsch beurteiltes Netzumfeld typische Inbetriebnahmeprobleme verursacht: fehlende Bereitschaft, Vorladeprobleme oder unplausible Zwischenkreiszustände. Für Beschaffer und Instandhalter heißt das praktisch: Vor Bestellung und Einbau nicht nur das Typenschild prüfen, sondern auch Netzform, Schaltschrankaufbau und vorhandene Einspeisekette der Maschine sauber verifizieren.

Wann ist Reparatur sinnvoller als Austausch?

Reparatur ist besonders dann sinnvoll, wenn die Maschine konstruktiv auf genau diese Baugruppe abgestimmt ist und kein unnötiger Eingriff in Parametrierung, Verdrahtung oder Freigabeketten gewünscht ist. Bei EICHLER umfasst die Reparatur technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Austausch ist dagegen der bessere Weg, wenn die Anlage sofort wieder laufen muss und das Zeitfenster für Diagnose oder Instandsetzung zu klein ist. Wirtschaftlich ist die Abwägung einfach: Ist die Stillstandskostenrate hoch, gewinnt häufig der schnelle Austausch; ist die Anlage planbar stoppbar und die Originalbaugruppe strategisch wichtig, ist die Reparatur oft der nachhaltigere Weg.

Gibt es für 6SN1145-1AA01-0AA1 neben Reparatur auch kurzfristige Beschaffungswege?

Ja. Die EICHLER-Seite weist für diesen Artikel neben der Reparatur auch Austausch, Gebraucht und Neu auf Anfrage aus. Damit können unterschiedliche Beschaffungsstrategien bedient werden: Austausch für akute Störungen, gebrauchte funktionsgeprüfte Baugruppen zur schnellen Wiederinbetriebnahme älterer Bestandsmaschinen und Reparatur zur Absicherung des eigenen Anlagenbestands. Für Einkaufsabteilungen ist das wichtig, weil sich damit Beschaffungsrisiko und Stillstandszeit besser steuern lassen als mit einer reinen Neuteilsuche. Gerade bei abgekündigten SIMODRIVE-Baugruppen ist diese Mehrgleisigkeit oft der entscheidende Vorteil, um Produktionsunterbrechungen kurz zu halten.
