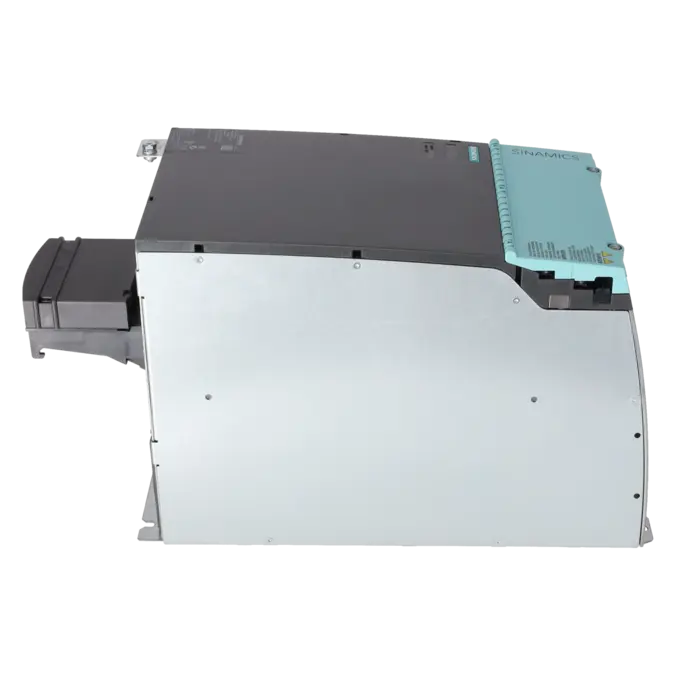

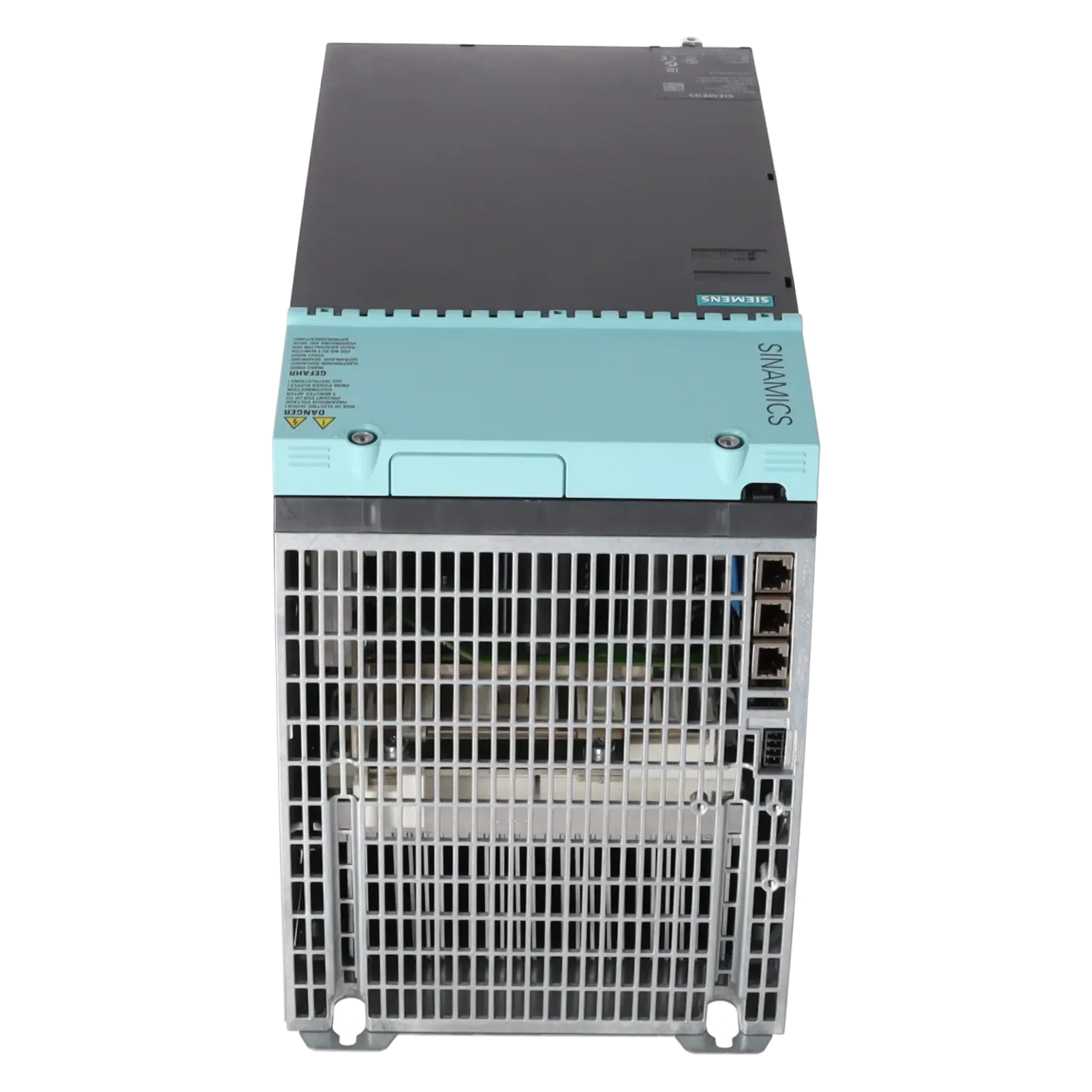

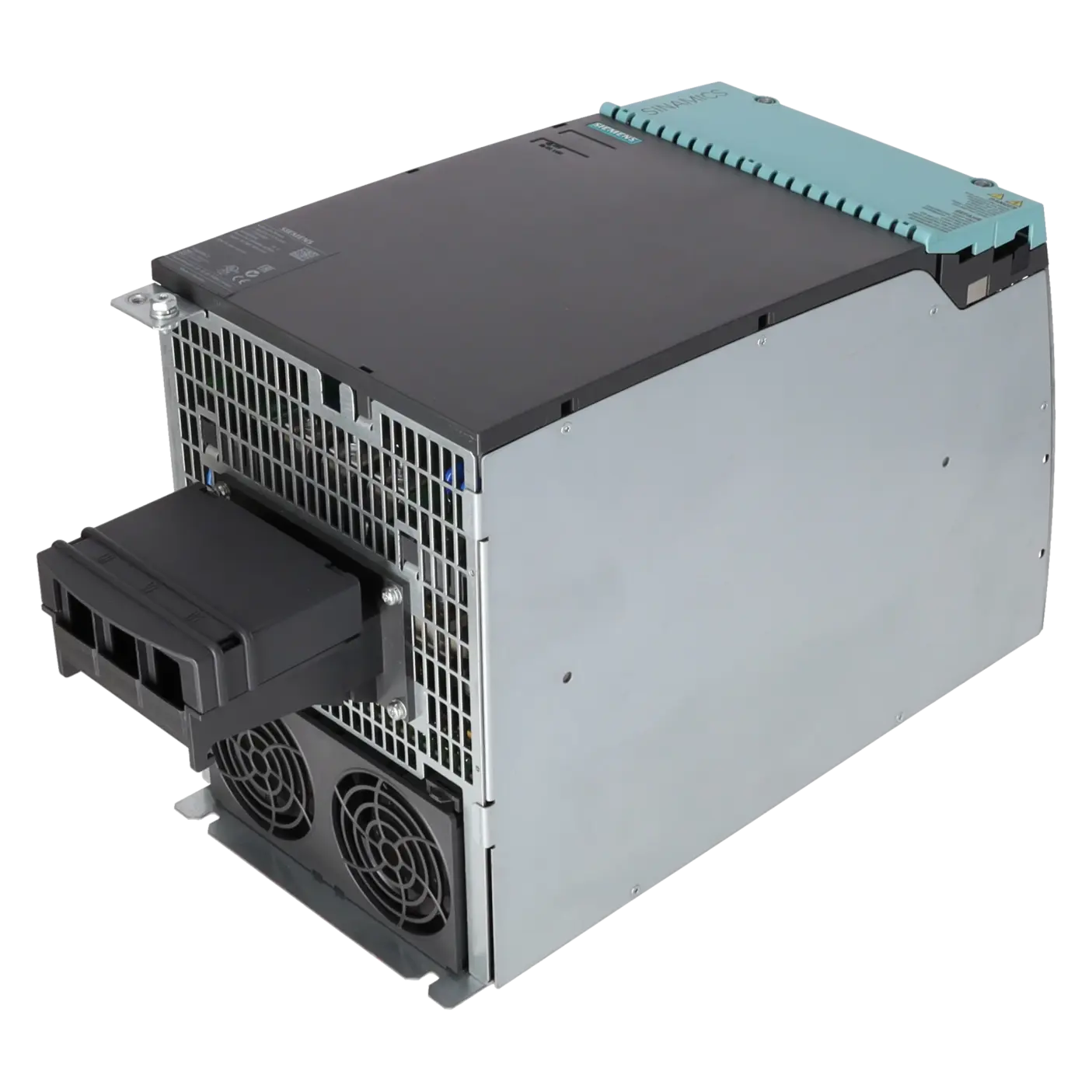

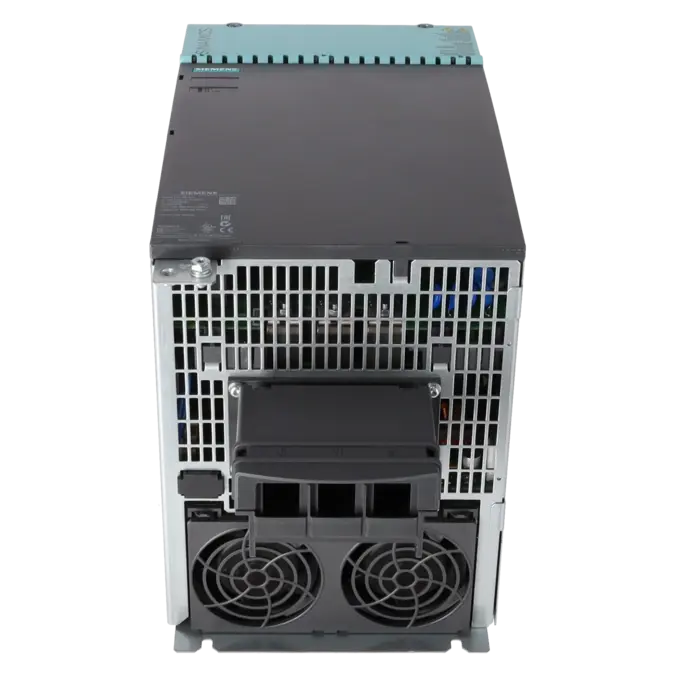

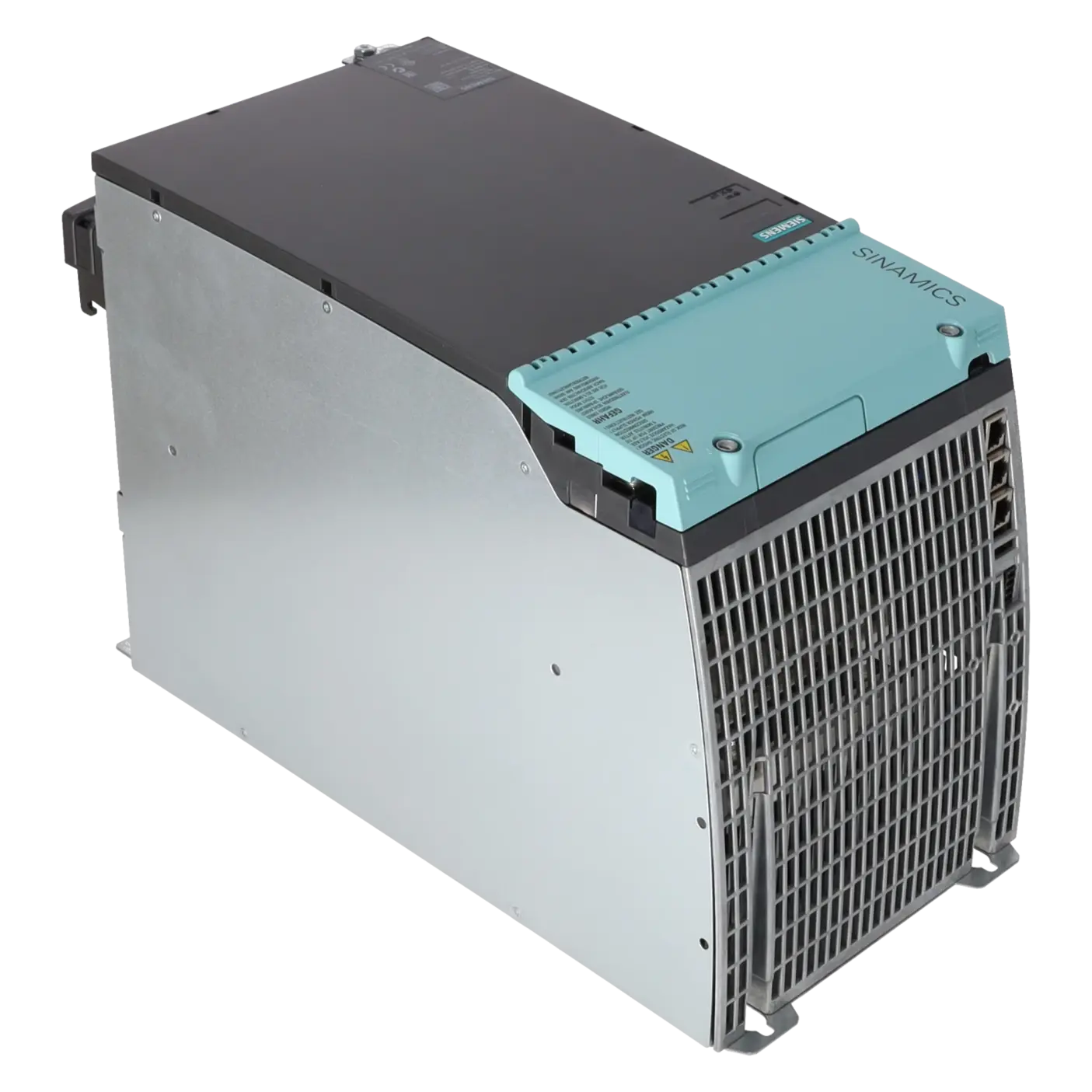

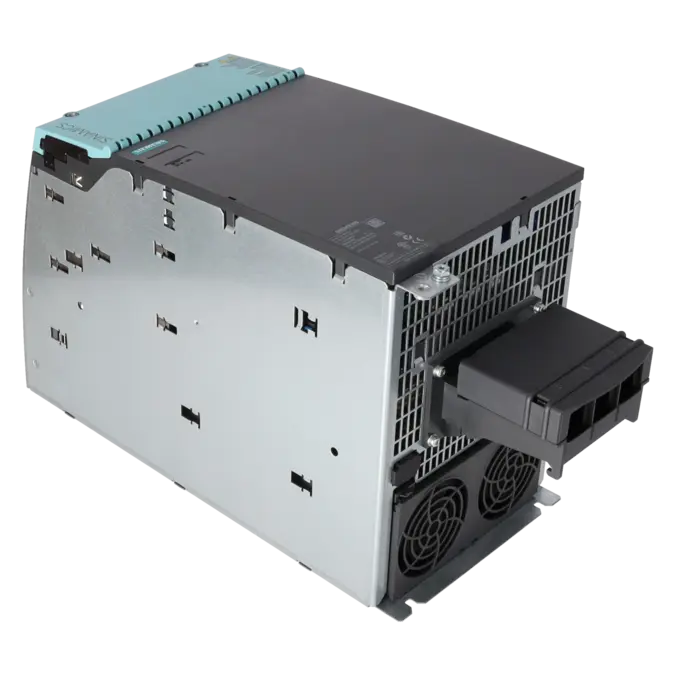

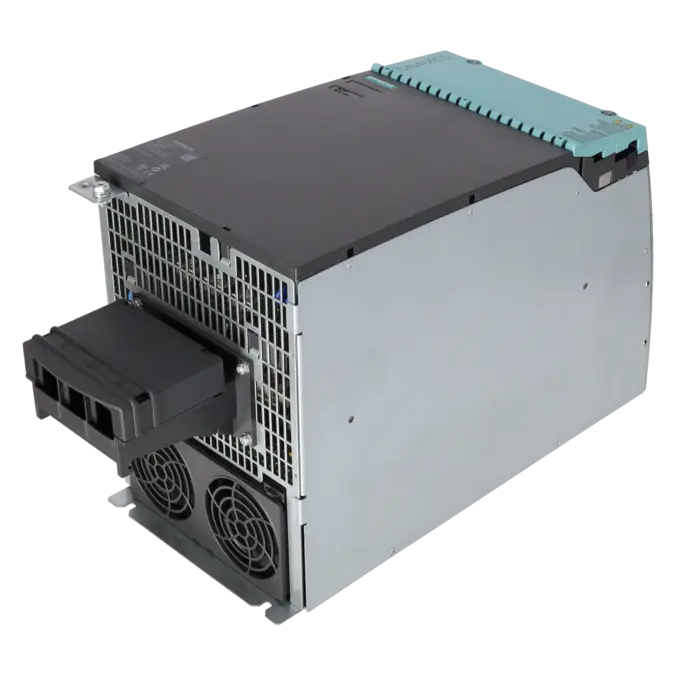

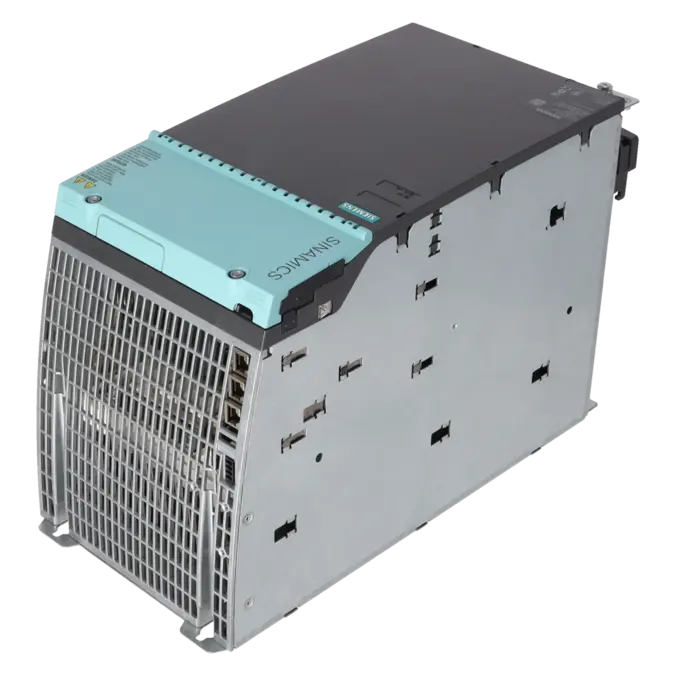

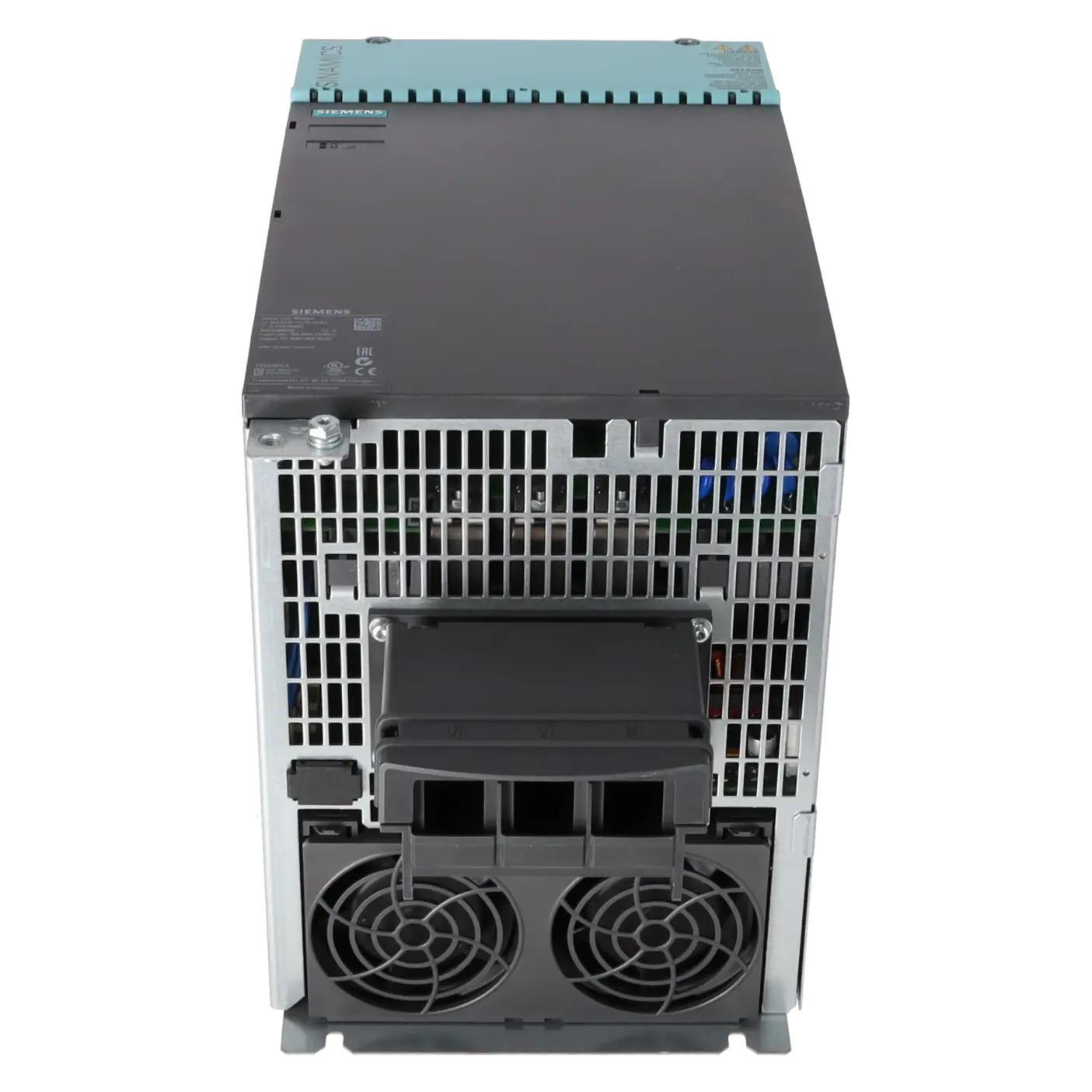

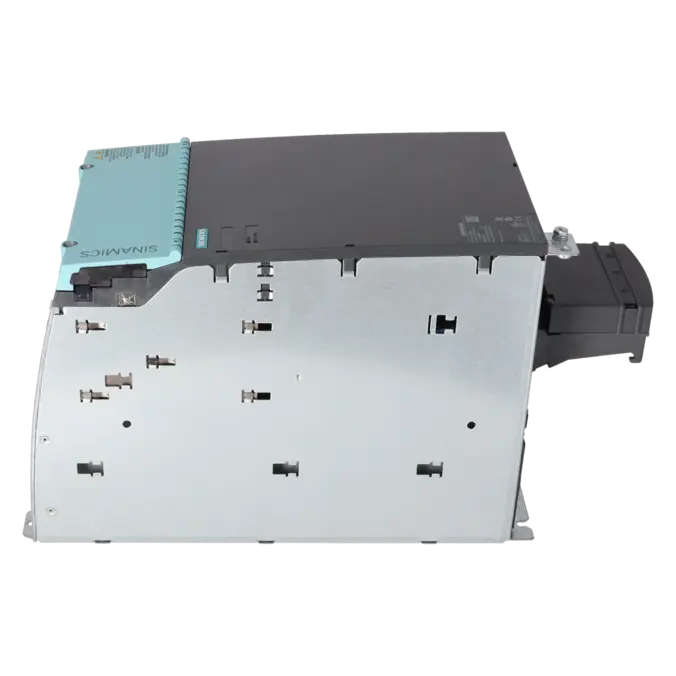

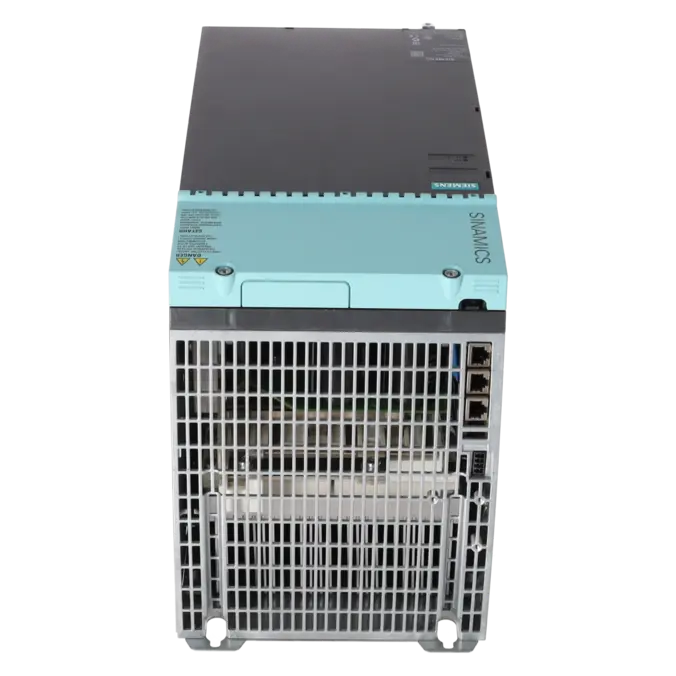

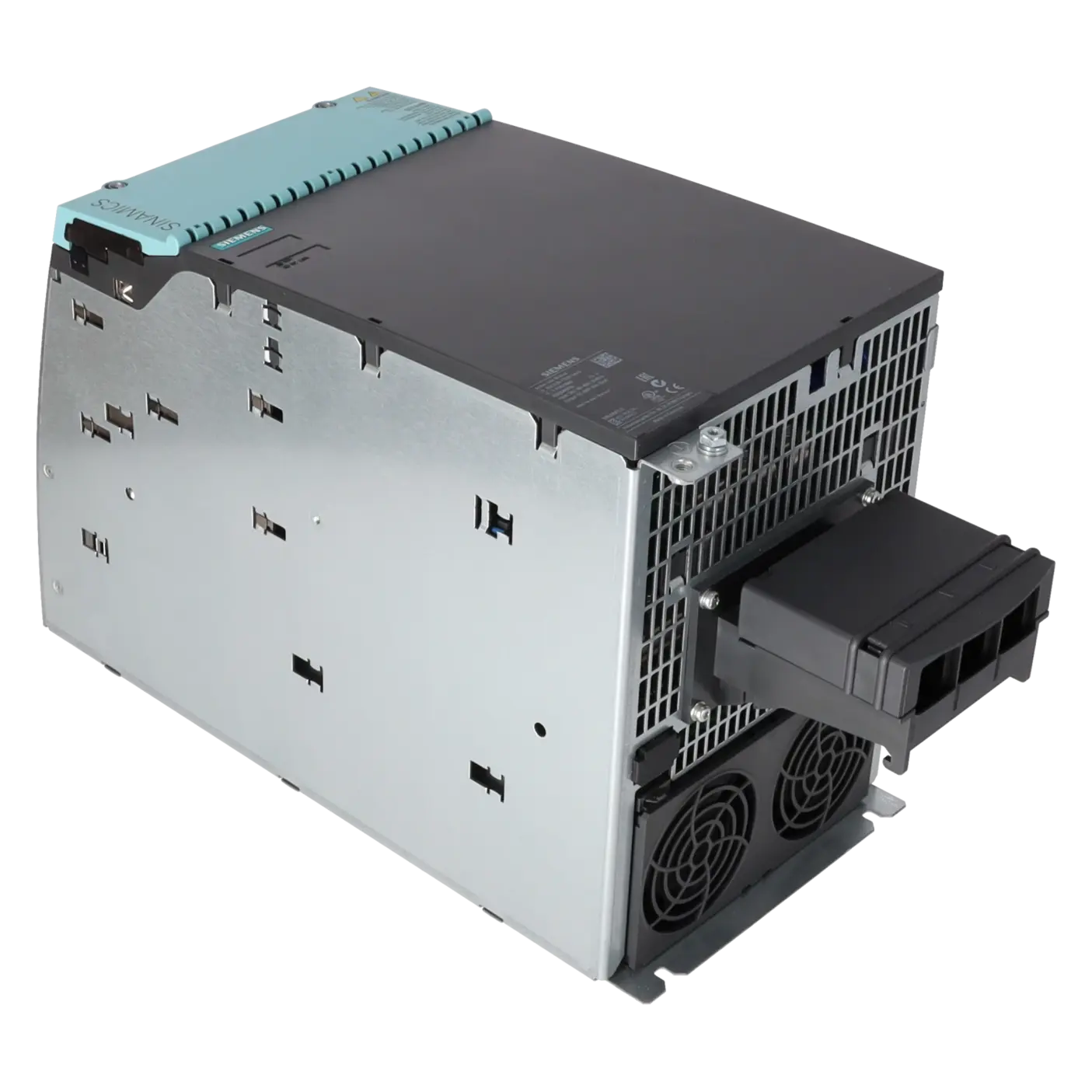

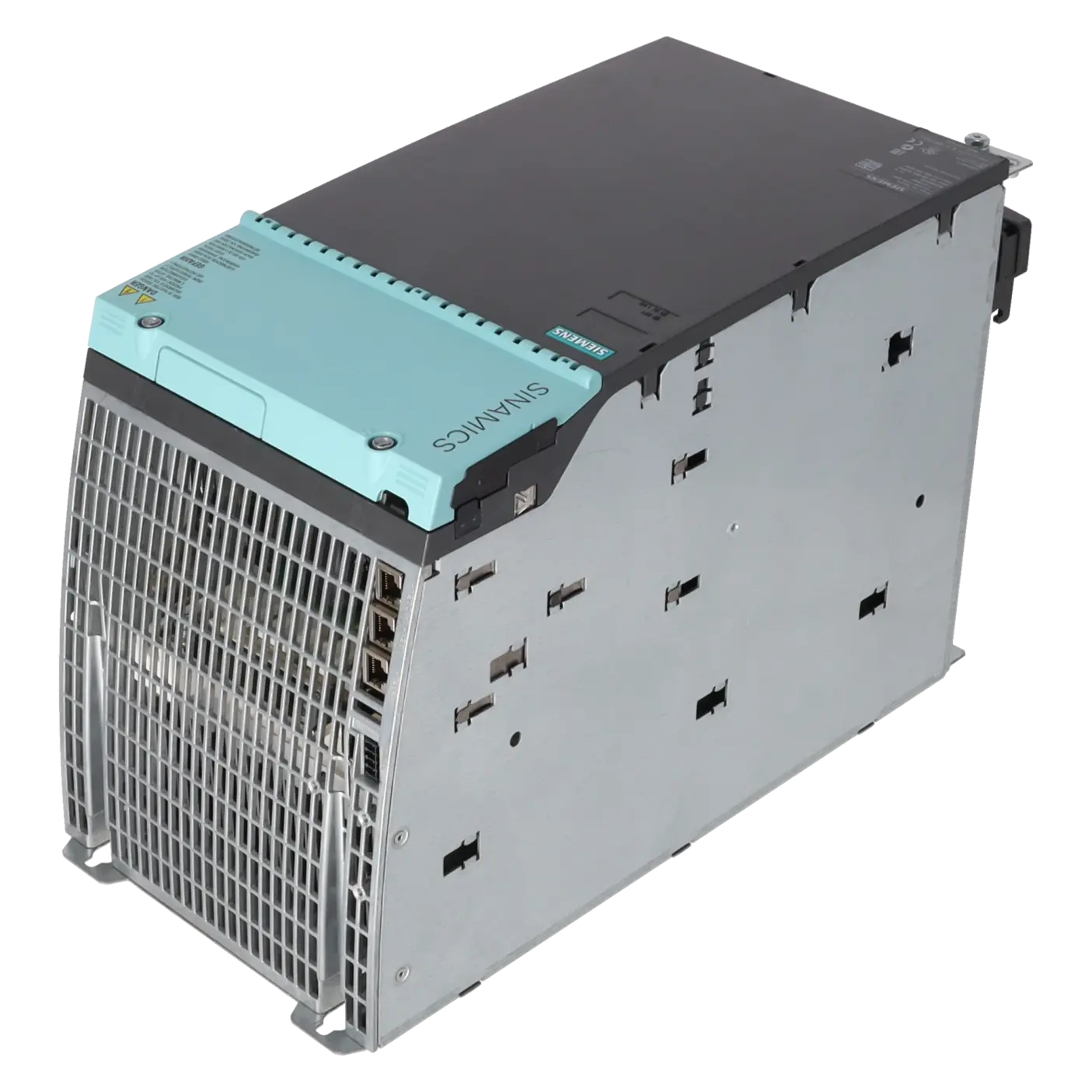

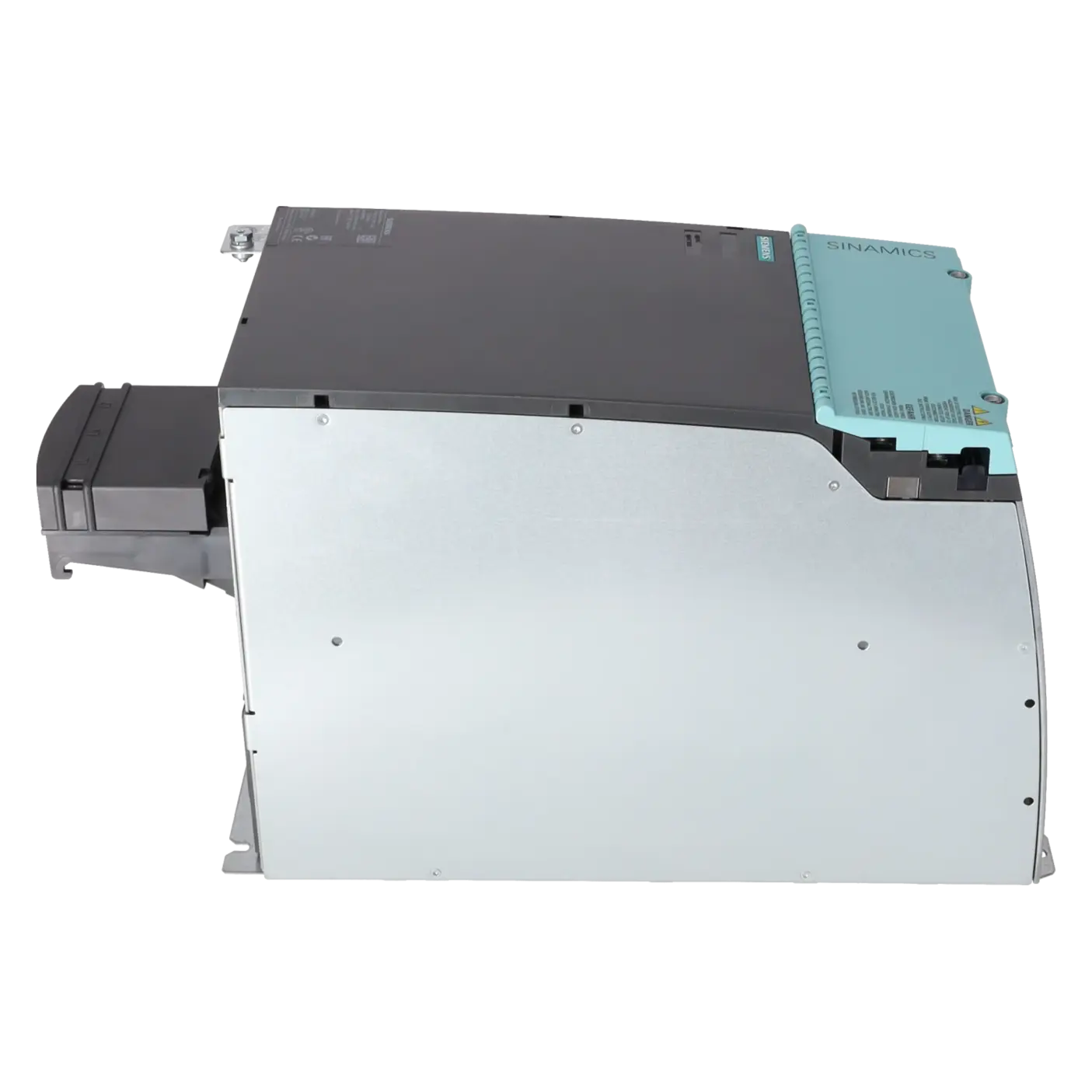

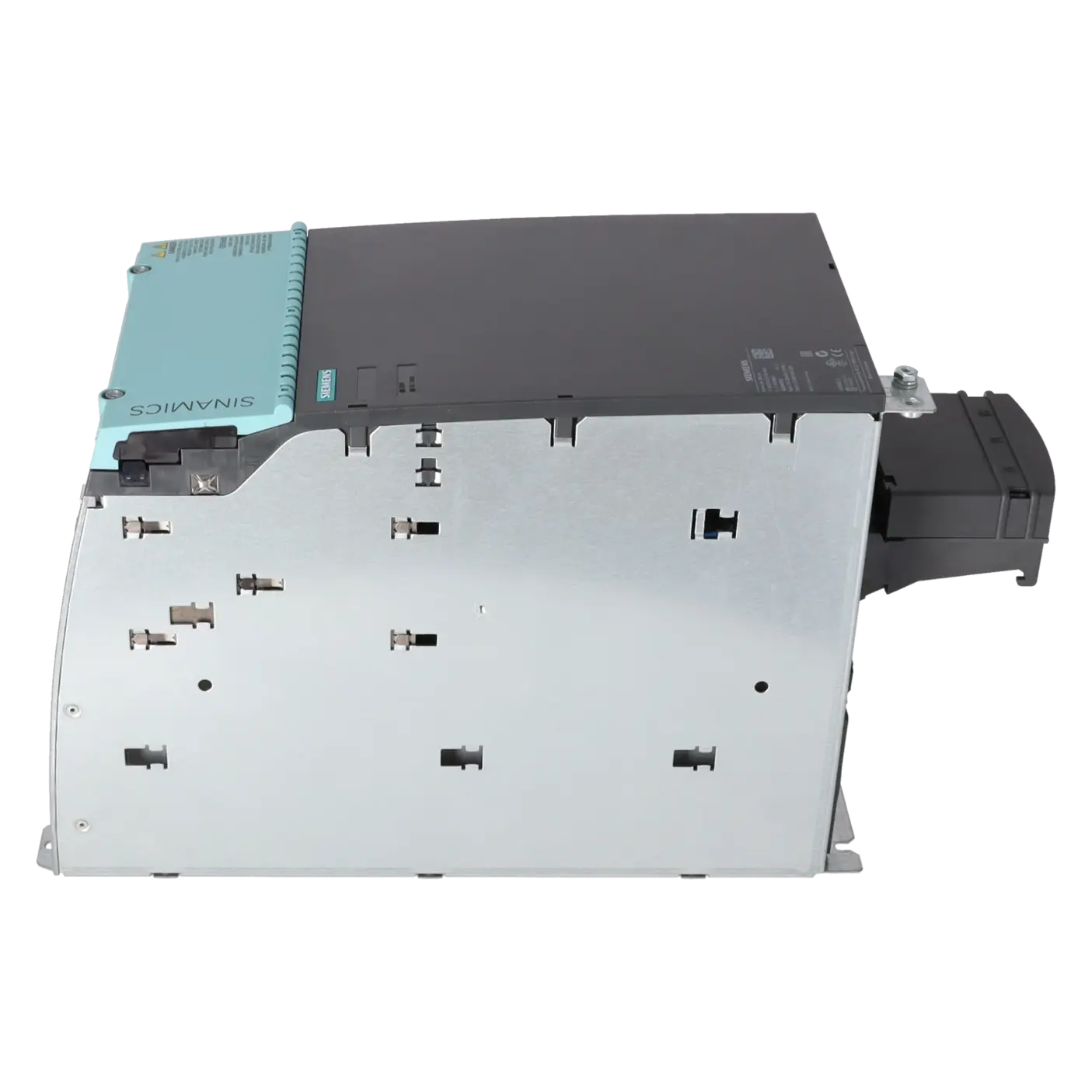

SIEMENS 6SL3130-7TE25-5AA3
-
SIEMENS | Antriebstechnik | Einspeise- / Rückspeisemodule
- EICHLER-Art.Nr.: K0202462
- EAN: 4025515005469
- UPC: 662643433258
Produktbeschreibung
SINAMICS S120 ACTIVE LINE MODULE EINGANG: 3AC 380-480V, 50/60HZ AUSGANG: DC 600V, 92A, 55KW BAUFORM: BOOKSIZE INTERNE LUFTKUEHLUNG INKL. DRIVE-CLIQ LEITUNG
Leistungen für SIEMENS 6SL3130-7TE25-5AA3
Reparatur
von 1.485,26 €
bis 2.673,46 €
Austausch
4.489,20 €
Gebraucht
4.988,00 €
Neu
SIEMENS |
6SL3130-7TE25-5AA3 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: N | ||
| Nettogewicht pro ME | 16 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515005469 | ||
| UPC | 662643433258 | ||
| Statistische Warennummer | 85044095 | ||
| Listenkennzeichen (LKZ) | D21MC | ||
| Fabrikategruppe | 9617 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20150820 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-02-11-50 | |
| eClass | 5.1 | 27-02-32-01 | |
| eClass | 6.0 | 27-02-91-12 | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 6SL3130-7TE25-5AA3 und wo wird es eingesetzt
6SL3130-7TE25-5AA3 ist ein SINAMICS S120 Active Line Module von Siemens in Booksize-Bauform. Das Modul übernimmt in einem S120-Antriebsverbund die geregelte Einspeisung in den Zwischenkreis und kann Energie auch wieder ins Netz zurückführen. Damit ist es die passende Baugruppe für Anwendungen, in denen eine stabile Zwischenkreisspannung, Rückspeisefähigkeit und eine sauber integrierte Einspeiselösung im mehrachsigen Antriebssystem benötigt werden. Das Modul arbeitet mit 3 AC 380 bis 480 V, ist für 55 kW ausgelegt und wird innerhalb des SINAMICS-Systems über DRIVE-CLiQ eingebunden. Für den Betrieb gehört es funktional in die Kombination mit einem Active Interface Module.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Für die Auslegung sind vor allem diese Werte relevant: Netzspannung 342 bis 528 V, 47 bis 63 Hz, Nennleistung 55 kW, Zwischenkreisstrom 92 A bei 600 V DC, S6-Betrieb 71 kW / 121 A und maximal 91 kW / 152 A. Bei 380 bis 400 V AC ist werkseitig eine Zwischenkreisspannung von 600 V DC eingestellt, bei 400 bis 415 V AC sind es 625 V DC. Das Modul ist IP20, intern luftgekühlt und misst 200 × 380 × 270 mm. Für Einkäufer und Instandhalter bedeutet das: Leistungsklasse, Kühlart, Bauform, Zwischenkreisdaten und der 24-V-Elektronikbedarf müssen beim Ersatz exakt zum vorhandenen System passen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Siemens führt 6SL3130-7TE25-5AA3 aktuell mit dem Produktlebenszyklus PM300: Active Product. Das spricht gegen einen bereits eingetretenen Abkündigungs- oder Obsoleszenzstatus. In den herangezogenen Siemens-Produktinformationen ist für diese Artikelnummer kein verifizierter, herstellerseitig benannter Nachfolger ausgewiesen. Gleichzeitig taucht das Modul weiterhin in aktuellen Siemens-Kompatibilitätsinformationen für S220/S120 Booksize-Komponenten auf. Für die Beschaffung ist das wichtig: Das Teil ist technisch weiterhin ein valider Systembaustein, trotzdem bleibt bei älteren S120-Anlagen eine vorausschauende Ersatzteil- und Reparaturstrategie sinnvoll, um Stillstände bei Engpässen oder ungeplanten Ausfällen abzufangen. Das passende Active Interface Module für die 55-kW-Klasse ist 6SL3100-0BE25-5AB0.
Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind
Für 6SL3130-7TE25-5AA3 bietet EICHLER die Leistungen Reparatur, Austausch, Gebraucht sowie Neu auf Anfrage an. Die Reparatur ist besonders dann sinnvoll, wenn die vorhandene Baugruppe kurzfristig instandgesetzt und die Anlage mit überschaubarem Budget wieder verfügbar gemacht werden soll. Sie umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Der Austausch ist die passende Option bei akuter Downtime, wenn ein schneller Tausch wichtiger ist als die Bearbeitung der eigenen Einheit. Gebrauchte Baugruppen helfen beim Aufbau eines Ersatzteillagers oder bei wirtschaftlichen Retrofit-Szenarien. Neu auf Anfrage ist relevant, wenn Beschaffungsvorgaben ausdrücklich Neuware verlangen. Die Leistungen richten sich an Unternehmen.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum meldet mein 6SL3130-7TE25-5AA3 F30011 Netzphasenausfall im Hauptstromkreis? | Siemens beschreibt F30011 als Auslösung bei erkanntem Phasenausfall im Hauptstromkreis. Prüfen Sie deshalb zuerst alle drei Netzphasen unter Last, die vorgeschalteten Sicherungen, den Netzschützpfad und die line-seitigen Anschlüsse. Da die Überwachungsschwellen im Umrichter fest definiert sind, führt der schnellste Weg meist über Spannungsmessung an der Einspeisung, Sichtprüfung auf lose oder thermisch vorgeschädigte Klemmen und die Kontrolle auf kurzzeitige Netzeinbrüche im Ereignisspeicher. Tritt der Fehler nur sporadisch auf, ist besonders die Kombination aus Kontaktproblem, schwacher Sicherung oder instabiler Netzversorgung wahrscheinlich. |
| Warum erscheint bei meinem SINAMICS S120 F30021 Leistungsteil Erdschluss? | F30021 wird ausgegeben, wenn die Summe der Phasenströme die eingestellte Schwelle überschreitet. Siemens verweist darauf, dass der Wert in p0287[1] größer sein muss als der Summenstrom bei intakter Isolierung. In der Praxis heißt das: erst Isolationszustand der angeschlossenen Leistungsteile und Leitungen prüfen, Ableit- oder Fehlschluss gegen PE ausschließen und den Summenstromwert r0069[6] bewerten. Erst wenn die Isolation nachweislich in Ordnung ist, sollte die Schwelle überprüft werden. Bleibt der Fehler bestehen, hilft das schrittweise Trennen einzelner Anlagenteile vom Zwischenkreis, um den fehlerverursachenden Strang einzugrenzen. |
| Warum kommt an meinem Active Line Module F30025 Leistungsteil Chipübertemperatur? | Siemens führt F30025 auf eine zu hohe Chiptemperatur des Leistungsteils zurück. Das ist meist ein Hinweis auf thermische Überlastung, gestörte Kühlung oder zu wenig Lastreserve. Prüfen Sie Luftwege, Lüfterfunktion, Verschmutzung am Kühlpfad, Schaltschranktemperatur und die tatsächliche Dauerlast. Häufig geht dem Fehler bereits eine thermische Warnung voraus. Wenn die Lastprofile zur Nennleistung nicht passen, der Luftdurchsatz sinkt oder der Schaltschrank zu warm wird, steigt das Risiko deutlich. Nach Beseitigung der Ursache sollte die Temperaturentwicklung weiter beobachtet werden, damit kein wiederkehrender Grenzbetrieb entsteht. |
| Warum meldet das Modul F30059 Innenraumlüfter defekt? | Siemens beschreibt diesen Fehler als Folge eines blockierten, fehlenden oder nicht wirksamen Innenraumlüfters. Wird die zugehörige Warnung nicht innerhalb von 15 Minuten beseitigt, folgt F30059. Prüfen Sie deshalb den Lüfter auf Blockade, Anlaufverhalten, mechanische Schäden und Verschmutzung. Ebenso wichtig sind freie Luftwege, saubere Filterzonen und eine unkritische Ansauglufttemperatur. Bei älteren Baugruppen ist ein verschlissener Lüfter ein typischer Ausfallpunkt. Nach dem Tausch sollte kontrolliert werden, ob die Warnung sauber verschwindet und das Leistungsteil wieder ohne thermische Folgefehler anläuft. |
| Warum erscheint F30062 Überbrückungsschütz wurde unter Strom geöffnet? | Bei diesem Fehler lohnt sich der Blick auf die Vorlade- und Bypass-Funktion im zugehörigen Active Interface Module. Siemens dokumentiert, dass das Überbrückungsschütz Teil der Vorladeschaltung ist und nennt für bestimmte Firmwarestände sogar ein sporadisches Auftreten von F30062. Prüfen Sie deshalb Schützmechanik, Vorladepfad, Steuerverdrahtung und Schaltreihenfolge zwischen Active Line Module und Active Interface Module. Wenn der Fehler ohne klaren Hardwarebefund auftritt oder sich die Einspeisung danach nicht mehr einschalten lässt, sollte zusätzlich der eingesetzte Firmwarestand gegen die von Siemens beschriebenen Korrekturen geprüft werden. |
Braucht 6SL3130-7TE25-5AA3 immer ein Active Interface Module?
Ja. Siemens beschreibt, dass Active Line Modules immer zusammen mit einem Active Interface Module betrieben werden. Das Active Interface Module enthält das zugehörige Clean Power Filter sowie die Vorladefunktion. Für die 55-kW-Klasse ist das passende Gegenstück 6SL3100-0BE25-5AB0. Für Einkauf und Instandhaltung ist das entscheidend, weil bei der Ersatzteilbestellung nicht nur die Artikelnummer des Einspeisemoduls, sondern auch die korrekte Partnerbaugruppe geprüft werden muss. Ein formal passendes Line Module allein reicht für einen sauberen und funktionsfähigen Tausch nicht aus.
Kann 6SL3130-7TE25-5AA3 Bremsenergie ins Netz zurückspeisen?
Ja. Active Line Modules sind bei Siemens als selbstgeführte Einspeise- und Rückspeiseeinheiten beschrieben. Sie erzeugen eine geregelte Zwischenkreisspannung und unterstützen die Einspeisung von Energie in ein Verbundnetz oder Inselnetz. Das ist besonders relevant in Antriebsverbünden mit hohen Bremsanteilen, weil rückgespeiste Energie nicht vollständig in Wärme umgesetzt werden muss. Für Betreiber bedeutet das meist eine bessere Energienutzung und weniger Belastung klassischer Bremswiderstandskonzepte, sofern die Gesamtprojektierung des Netzes und der Einspeisung dazu passt.
Welche Daten müssen beim Ersatz von 6SL3130-7TE25-5AA3 zwingend übereinstimmen?
Zwingend geprüft werden sollten Artikelnummer, Netzspannungsbereich, Leistungsklasse 55 kW, Zwischenkreisstrom 92 A, Booksize-Bauform, interne Luftkühlung, Einbaumaße 200 × 380 × 270 mm und die Einbindung in das passende Active Interface Module. Zusätzlich ist der 24-V-Versorgungsbedarf der Elektronik wichtig. Für die Praxis heißt das: Ein Ersatzteil darf nicht nur „ähnlich“ sein, sondern muss mechanisch, elektrisch und systemseitig zum vorhandenen S120-Verbund passen. Gerade bei Austausch- und Gebrauchtbeschaffung verhindert diese Prüfung Folgekosten durch Fehlbestellung, unnötige Downtime und aufwendige Umverdrahtung.
Ist 6SL3130-7TE25-5AA3 noch aktiv oder bereits abgekündigt?
Nach den aktuell herangezogenen Siemens-Produktinformationen wird 6SL3130-7TE25-5AA3 mit PM300: Active Product geführt. Das spricht gegen eine bereits vollzogene Abkündigung. Ein verifizierter Siemens-Nachfolger ist in den verwendeten Produktquellen nicht ausgewiesen. Für Beschaffung und Life-Cycle-Management ist das eine wichtige Aussage: Das Modul ist nicht pauschal als obsolet einzustufen. Dennoch bleibt es sinnvoll, für kritische Anlagen rechtzeitig über Austauschverfügbarkeit, Reparaturoptionen und Ersatzteillagerung nachzudenken, um Versorgungsrisiken im laufenden Betrieb zu reduzieren.
Ist das Modul mit CU320-3 und aktueller S120/S220-Umgebung kompatibel?
Siemens führt 6SL3130-7TE25-5AA3 in der aktuellen S220/S120-Kompatibilitätsliste als kompatibel für den Betrieb mit CU320-3. Das ist für Retrofit- und Migrationsprojekte nützlich, weil vorhandene Booksize-Komponenten nicht automatisch ausgeschlossen sind. Wichtig bleibt trotzdem die vollständige Systemprüfung: Kompatibilität in der Liste ersetzt keine technische Prüfung von Topologie, Netzeinspeisung, Partnerbaugruppen, Firmwarestand und Schaltschrankumgebung. Für den Einkauf ist diese Information besonders hilfreich, wenn eine Modernisierung geplant ist, ohne den kompletten Antriebsstrang sofort zu ersetzen.
