SIEMENS 6SL3120-1TE23-0AA3

Was ist 6SL3120-1TE23-0AA3 und wo wird es eingesetzt

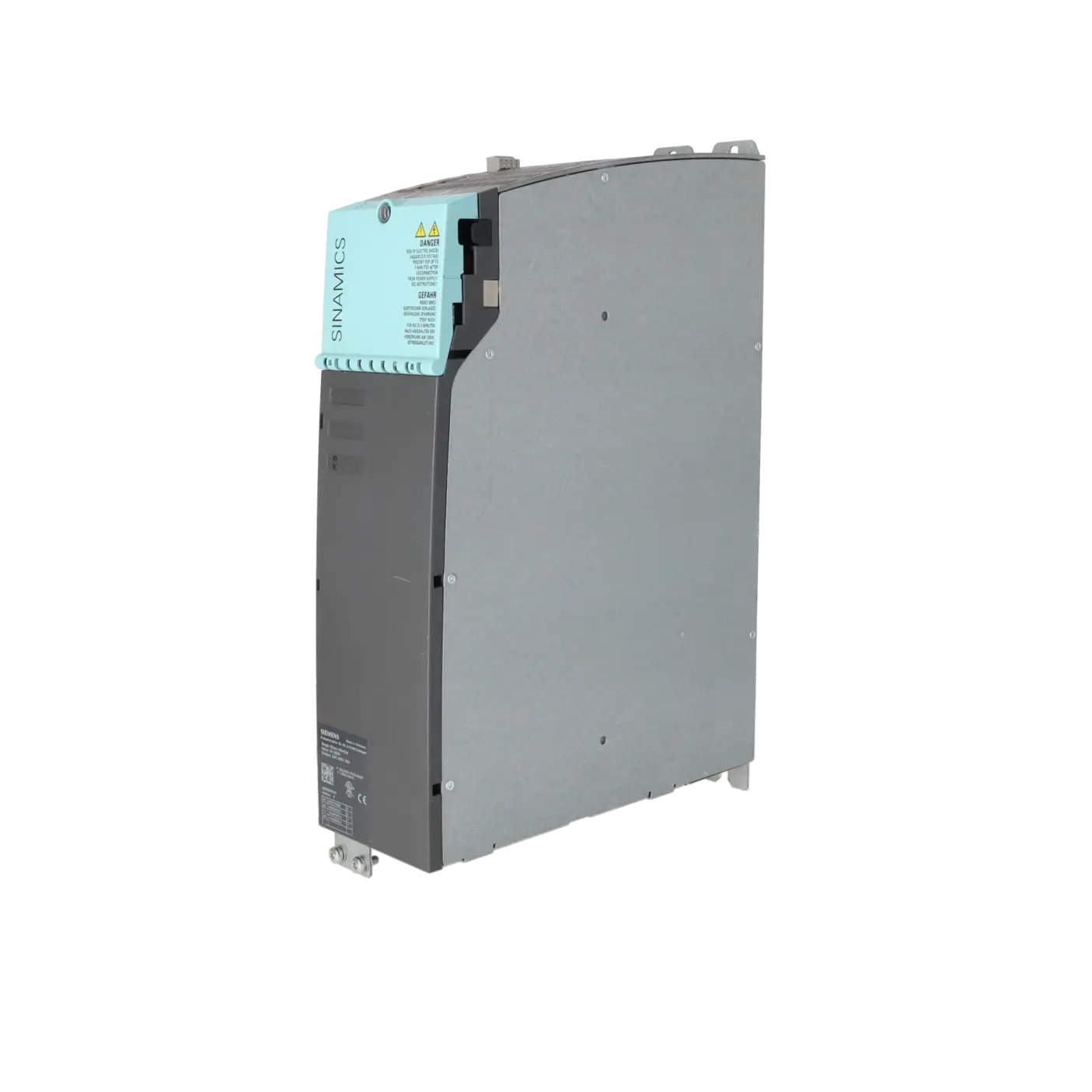

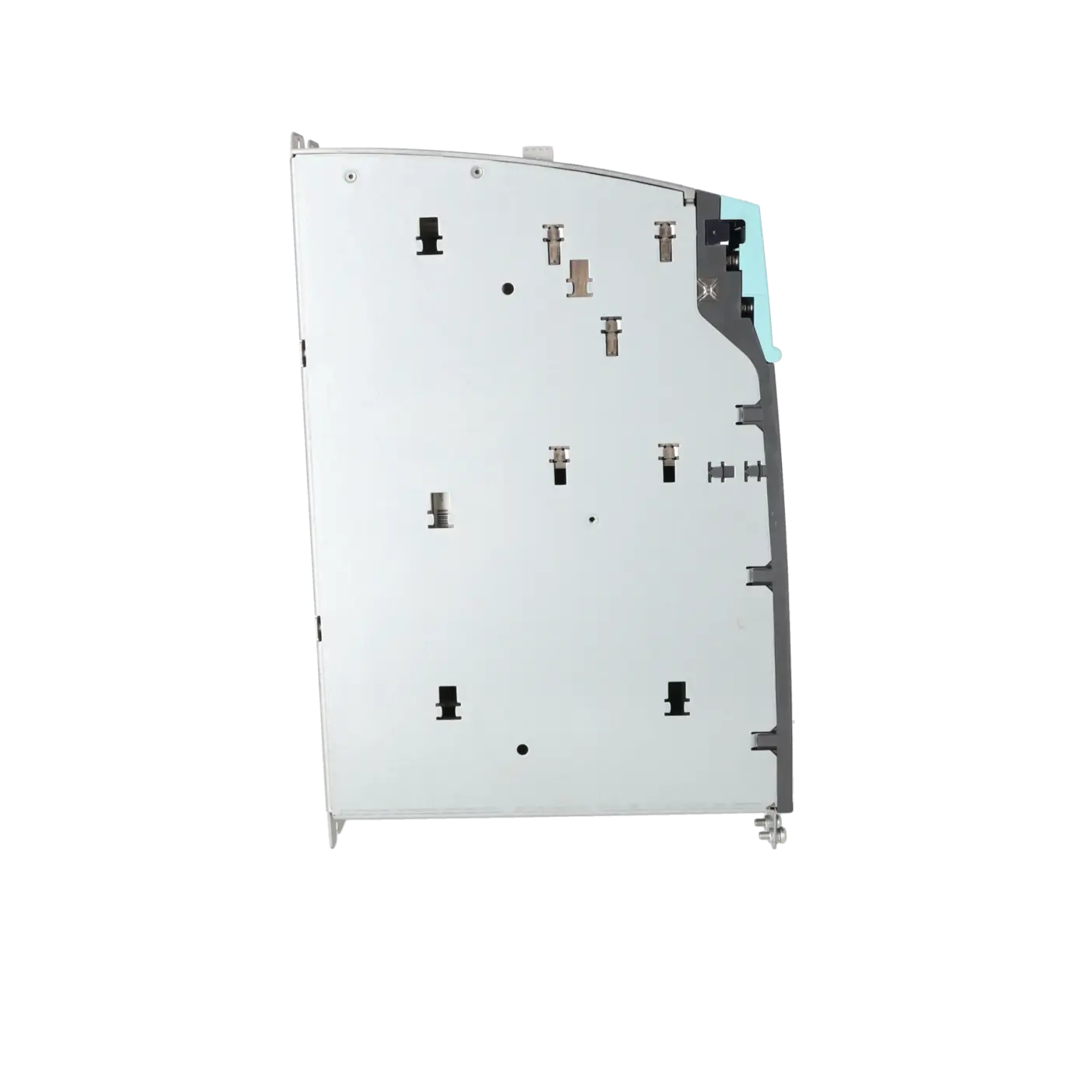

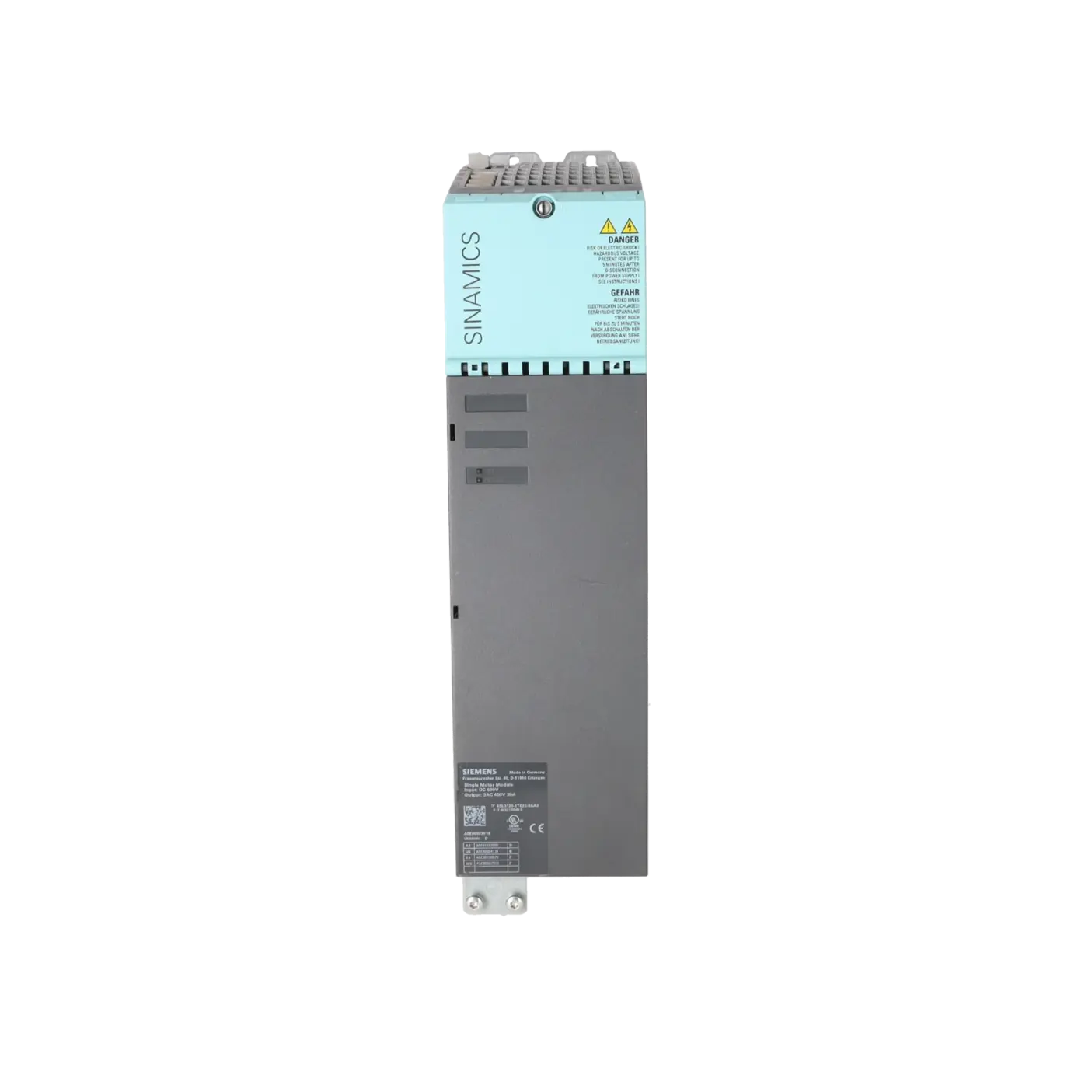

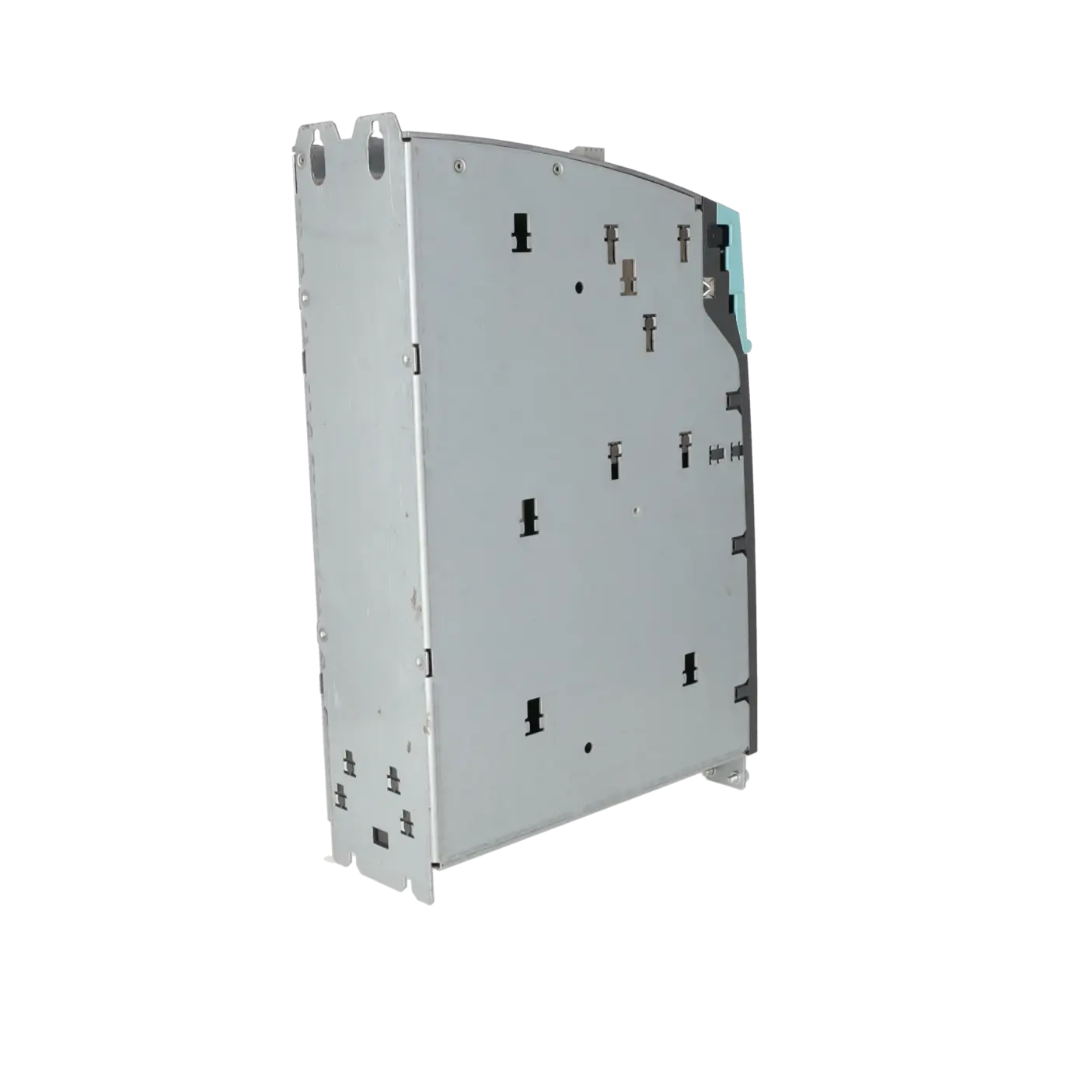

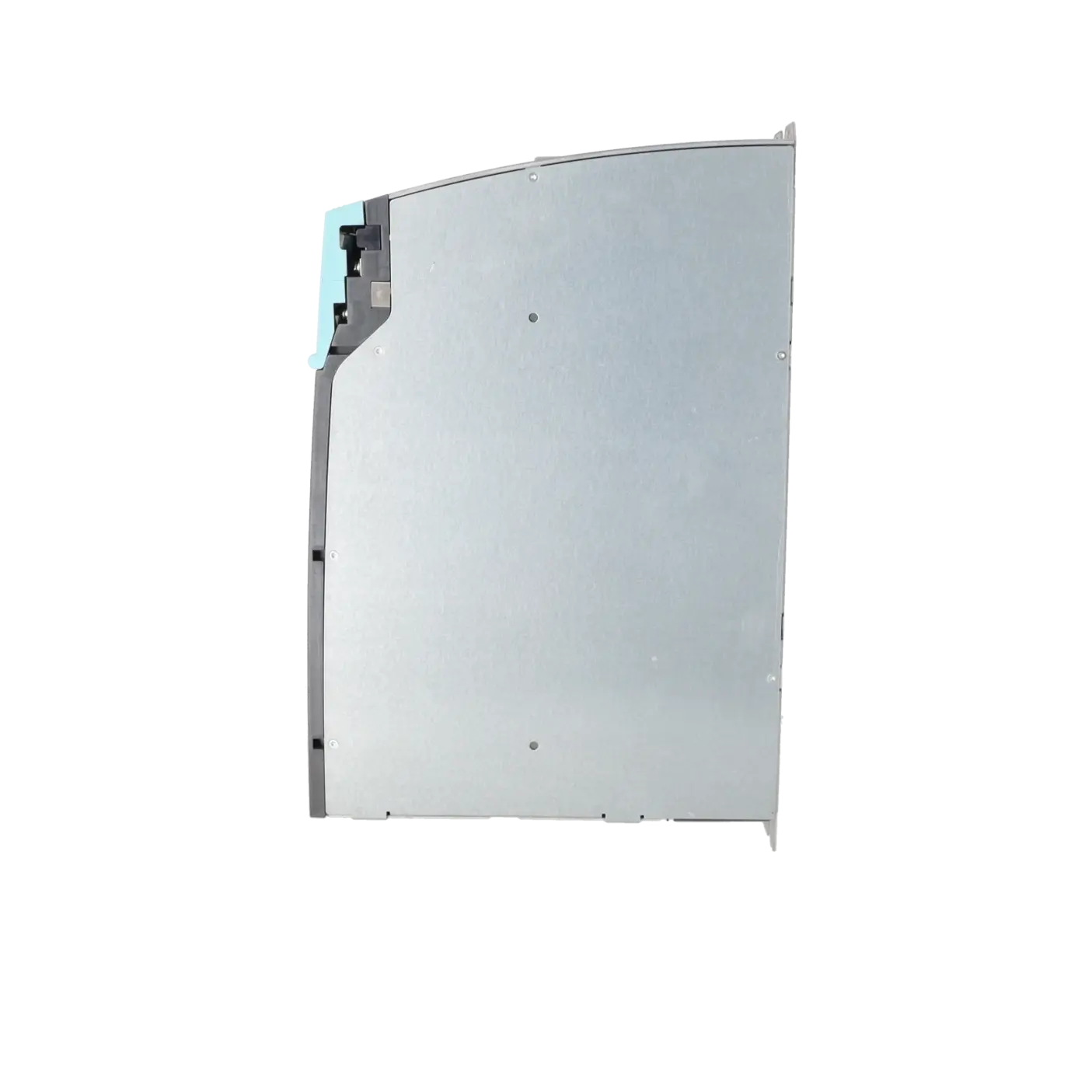

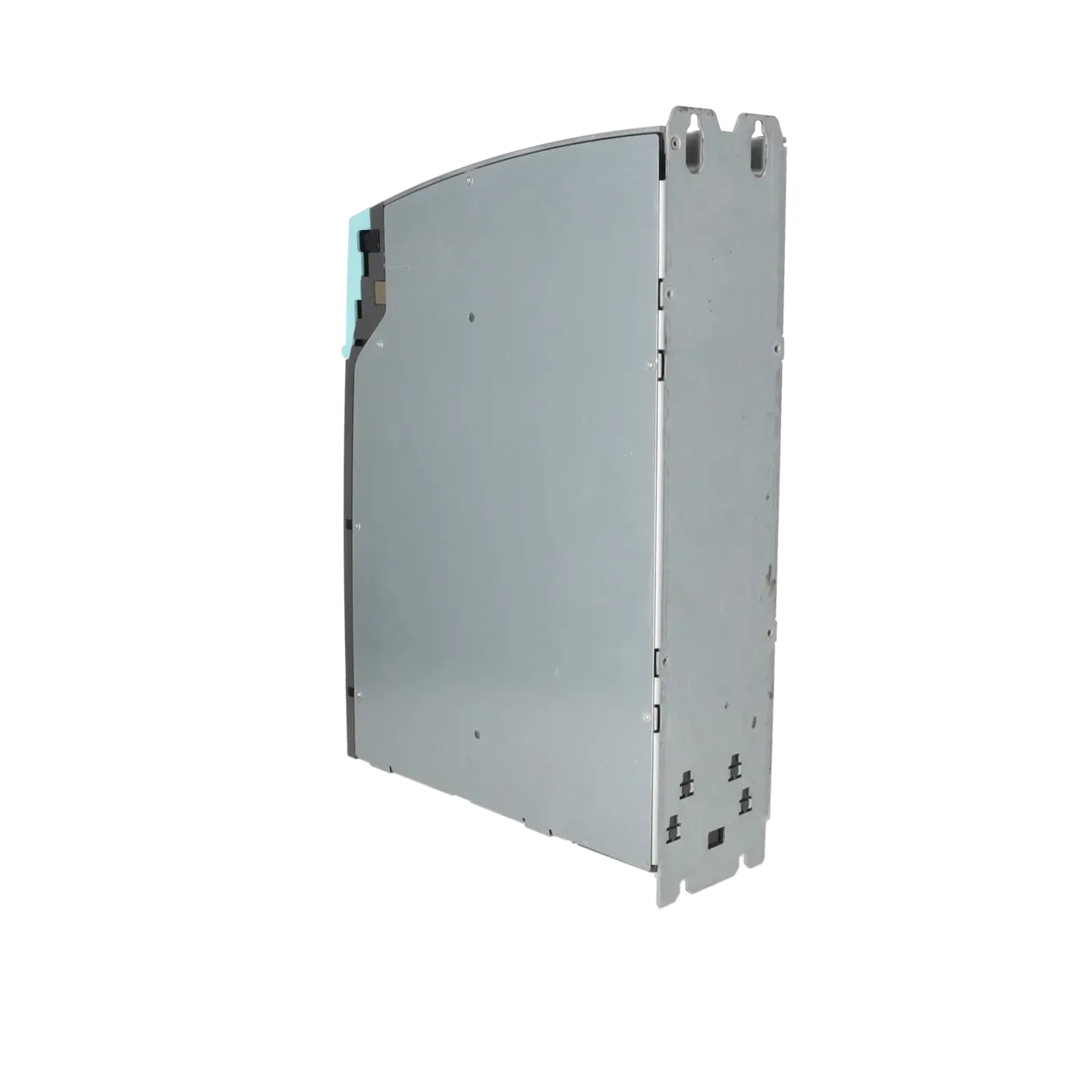

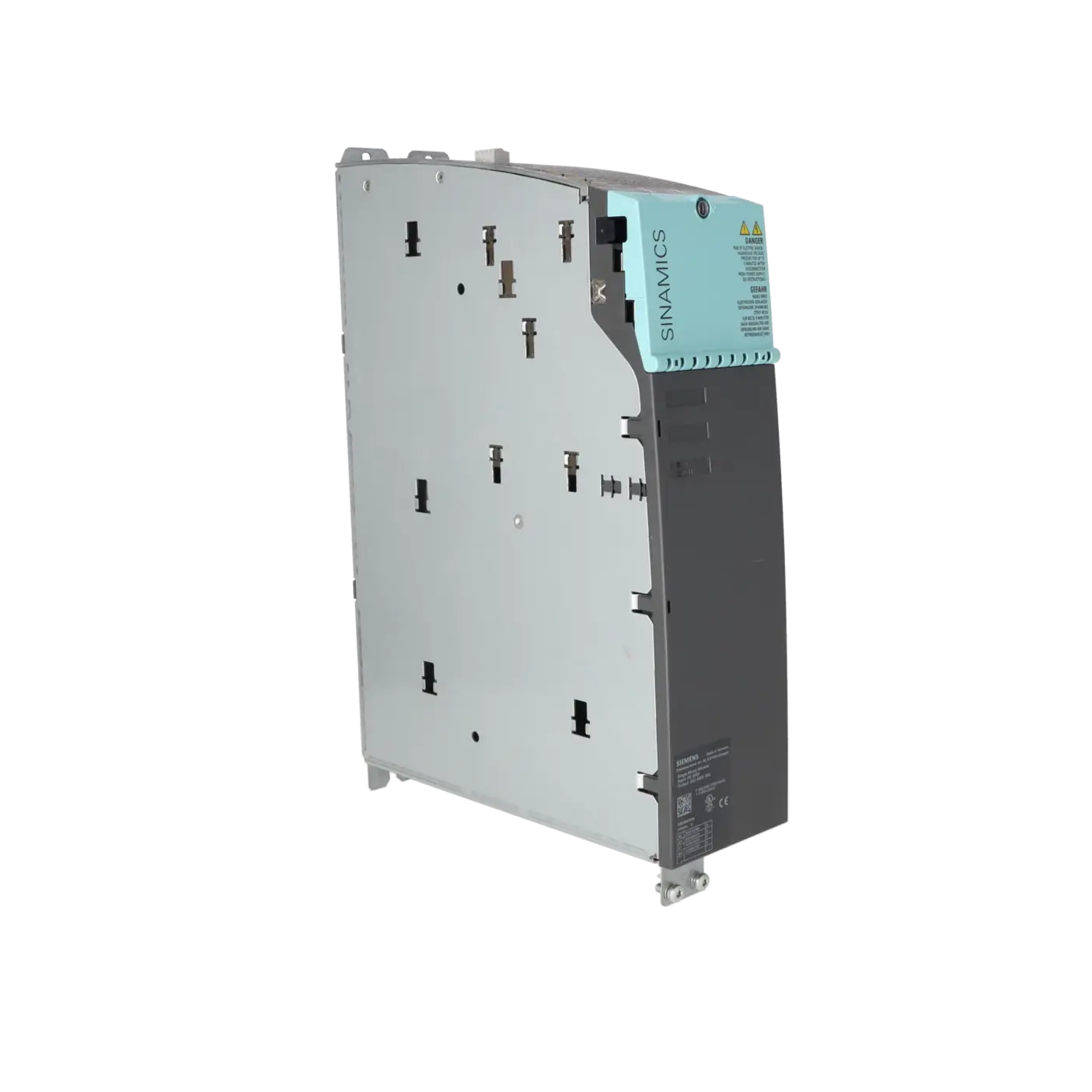

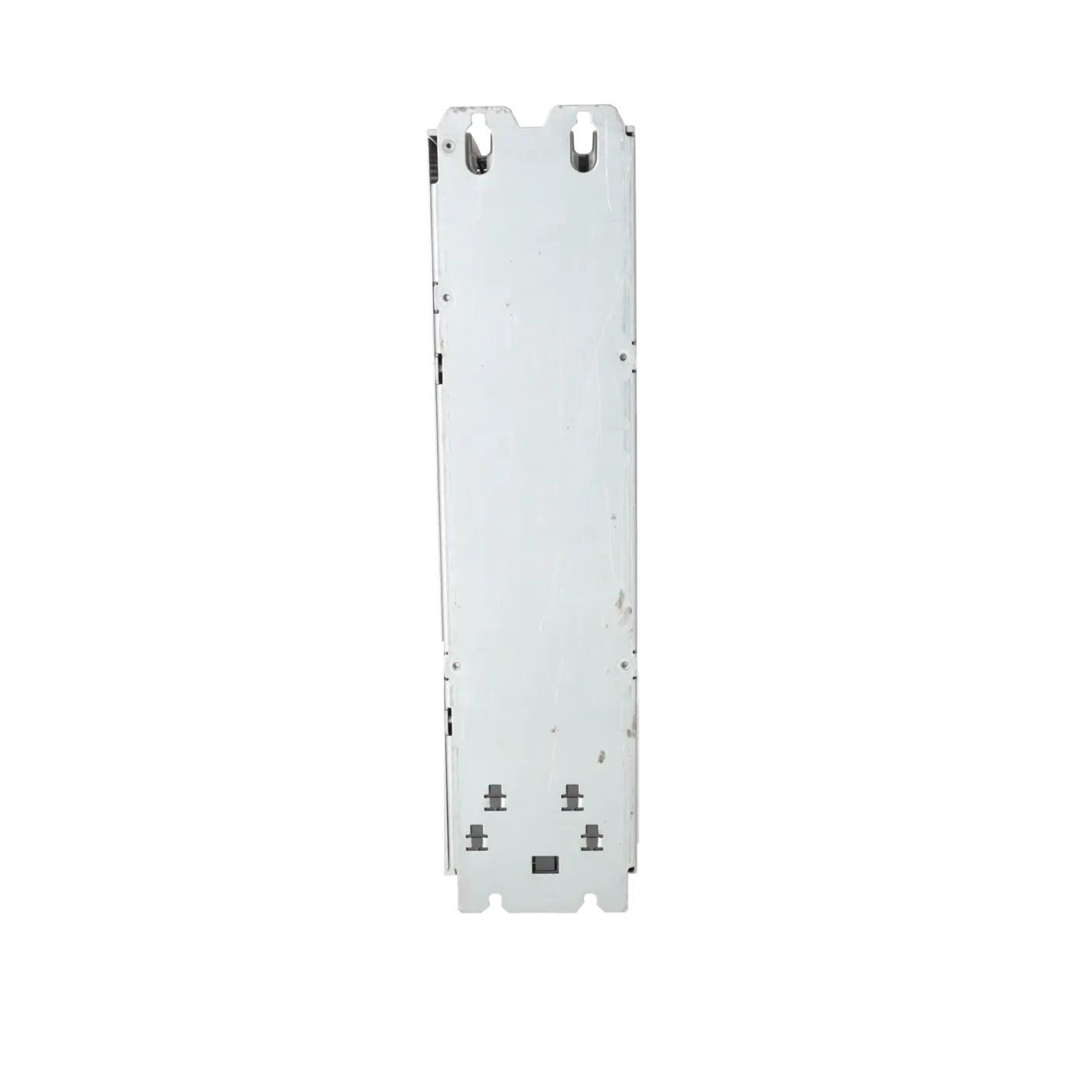

6SL3120-1TE23-0AA3 ist ein SIEMENS SINAMICS S120 Single Motor Module für das modulare Antriebssystem SINAMICS S120. Das Modul arbeitet im DC-Zwischenkreis mit 600 V und stellt am Ausgang 3 AC 400 V bei 30 A bereit. Es gehört zur Booksize-Bauform mit interner Luftkühlung und ist für präzise, leistungsfähige Motion-Control-Anwendungen im Maschinen- und Anlagenbau ausgelegt. Für Betreiber ist die Baugruppe vor allem dann relevant, wenn eine bestehende S120-Achse stabil weiterbetrieben, eine defekte Leistungseinheit ersetzt oder ein Stillstand ohne komplettes Redesign der Antriebstopologie beendet werden soll.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die Kernwerte des Moduls sind 30 A Nennstrom, ca. 16 kW Leistung, 100 mm Baubreite, interne Luftkühlung und die Einbindung per DRIVE-CLiQ. Für die Praxis bedeutet das: Das Modul passt in kompakte S120-Booksize-Schaltschränke, verlangt aber eine saubere Luftführung und funktionierende Kühlung im Schaltschrank. Die Unterstützung von Extended Safety Integrated ist wichtig, wenn Sicherheitsfunktionen im Antriebskonzept vorgesehen sind. Das Nettogewicht von 6,5 kg hilft bei Logistik, Lagerhaltung und der Planung eines schnellen Tauschs im Servicefall. Für Einkauf und Instandhaltung sind genau diese Daten entscheidend, um Fehlbestellungen und Inkompatibilitäten zu vermeiden.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Das Originalmodul 6SL3120-1TE23-0AA3 befindet sich nicht mehr im aktiven Produktlebenszyklus. Auf der EICHLER-Seite ist Produktstatus EOP: 2014-09-23 ausgewiesen. Siemens veröffentlichte außerdem eine Phase-out-Erklärung für die Familie SINAMICS S120 Booksize Motor Modules 3 A bis 30 A mit interner Wärmeabfuhr, deren Phase-out zum 1. Oktober 2016 erreicht wurde. Als dokumentierte Artikelnummer-Änderung nennt Siemens für das 30-A-Modul 6SL3120-1TE23-0AA4. Für aktuelle Projekte führt Siemens in derselben Leistungsklasse zudem das aktive 30-A-Modul 6SL3120-1TE23-0AC0 mit PM300: Active Product. Das ist wichtig für Ersatzteilstrategie, Obsoleszenzmanagement und die langfristige Absicherung bestehender Anlagen.

Verfügbare EICHLER Leistungen und wann diese relevant sind

Für 6SL3120-1TE23-0AA3 bietet EICHLER die Leistungen Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist auf der Artikelseite mit 7 bis 10 Tagen angegeben. EICHLER beschreibt Reparaturen grundsätzlich mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Für Instandhalter ist die Reparatur besonders sinnvoll, wenn die bestehende Baugruppe im vorhandenen Maschinenumfeld weiterlaufen soll. Für den Einkauf ist der Austausch die bessere Option, wenn eine Anlage schnell wieder anlaufen muss. Gebraucht- und Neuteile sind interessant, wenn Verfügbarkeit oder Zeitdruck wichtiger sind als die Instandsetzung des vorhandenen Moduls. Auch für Ersatz- und Austauschgeräte nennt EICHLER gereinigte, generalüberholte und funktionsgeprüfte Qualität mit mindestens 24 Monaten Garantie.

Ist 6SL3120-1TE23-0AA3 bereits abgekündigt?

Ja. Für die konkrete Baugruppe weist EICHLER EOP: 2014-09-23 aus. Zusätzlich veröffentlichte Siemens für die Familie der SINAMICS S120 Booksize Motor Modules 3 A bis 30 A mit interner Wärmeabfuhr eine Phase-out-Erklärung mit wirksamem Phase-out zum 1. Oktober 2016. Für Betreiber bedeutet das: Die Baugruppe ist für Bestandsanlagen weiterhin relevant, sollte aber aktiv in Ersatzteil- und Obsoleszenzstrategien aufgenommen werden.

Gibt es eine dokumentierte Nachfolge- oder Folgeartikelnummer für 6SL3120-1TE23-0AA3?

Siemens dokumentiert für das 30-A-Modul eine Artikelnummer-Änderung auf 6SL3120-1TE23-0AA4. Außerdem führt Siemens heute in derselben Leistungsklasse das aktive 30-A-Modul 6SL3120-1TE23-0AC0. Für die Beschaffung ist das wichtig, weil dadurch sowohl eine historische Folgereferenz als auch eine aktuelle Produktlinie sichtbar werden. Für den konkreten Tausch in einer Bestandsanlage sollten jedoch immer Topologie, Bauformvariante und Projektdaten mit der vorhandenen Maschine abgeglichen werden.

Wann ist eine Reparatur sinnvoller als ein Austausch?

Eine Reparatur ist besonders sinnvoll, wenn die bestehende Baugruppe im vorhandenen Maschinenkonzept weiterverwendet werden soll und Eingriffe in Verdrahtung, Parametrierung oder Dokumentation möglichst klein bleiben sollen. Ein Austausch ist im Vorteil, wenn der Produktionsstillstand sofort beendet werden muss. EICHLER unterlegt die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie; für Ersatz- und Austauschgeräte nennt EICHLER ebenfalls gereinigte, generalüberholte und funktionsgeprüfte Qualität.

Was sollte vor dem Tausch eines SINAMICS S120 Motor Modules unbedingt gesichert werden?

Vor dem Tausch sollten Topologie, Parametrierung und die genaue Komponentenzuordnung gesichert werden. Siemens beschreibt, dass SINAMICS die reale DRIVE-CLiQ-Topologie beim Start erkennt und mit der gespeicherten Zieltopologie vergleicht. Dabei werden je nach Einstellung auch Komponententyp, Bestellnummer, Hersteller und sogar Seriennummern verglichen. Wird ein Modul ersetzt, ohne diese Informationen sauber zu berücksichtigen, steigt das Risiko für Kommunikations- und Topologiemeldungen deutlich.

Welche technischen Kerndaten sollte der Einkauf bei der Beschaffung unbedingt abgleichen?

Beschaffungsseitig sollten mindestens Artikelnummer, 600 V DC Eingang, 3 AC 400 V Ausgang, 30 A, Booksize-Bauform, interne Luftkühlung, DRIVE-CLiQ-Anbindung und die Einordnung in die S120-Single-Motor-Module geprüft werden. Ergänzend sind Gewicht, Lifecycle-Status und bei Alternativen auch die Bauformvariante relevant. Gerade bei S120-Baugruppen entscheidet nicht nur die Leistungsklasse, sondern auch die saubere Übereinstimmung von Topologie, Kühlkonzept und Serienumfeld über einen reibungslosen Einsatz.

Ist ein direkter 1:1-Tausch auf 6SL3120-1TE23-0AC0 automatisch möglich?

Nicht automatisch. Siemens führt 6SL3120-1TE23-0AC0 zwar als aktives 30-A-Modul derselben Produktfamilie, gleichzeitig vergleicht SINAMICS beim Hochlauf reale und gespeicherte DRIVE-CLiQ-Topologie sowie je nach Einstellung die Daten der elektronischen Typenschilder. Für den Praxisfall bedeutet das: Eine moderne 30-A-Variante kann beschaffungsseitig passend wirken, der tatsächliche Einsatz in einer Bestandsmaschine sollte aber immer anhand der konkreten Anlagenkonfiguration bewertet werden.
