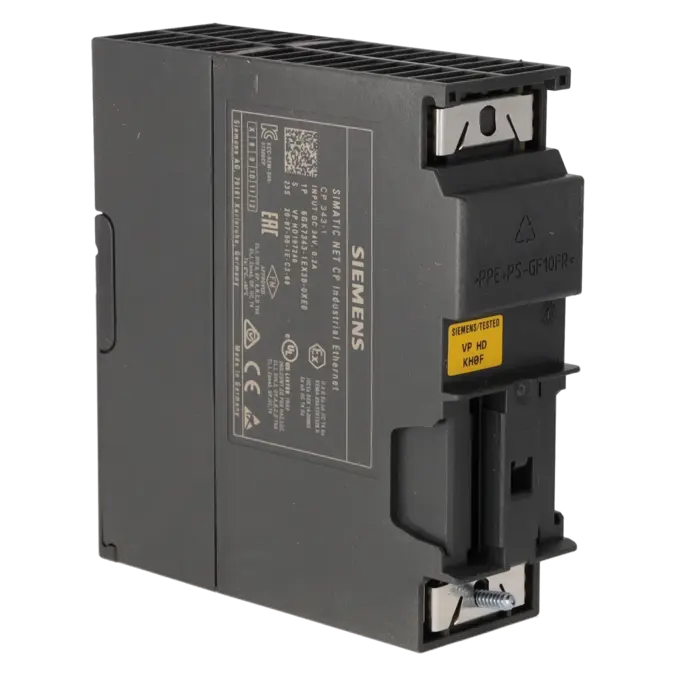

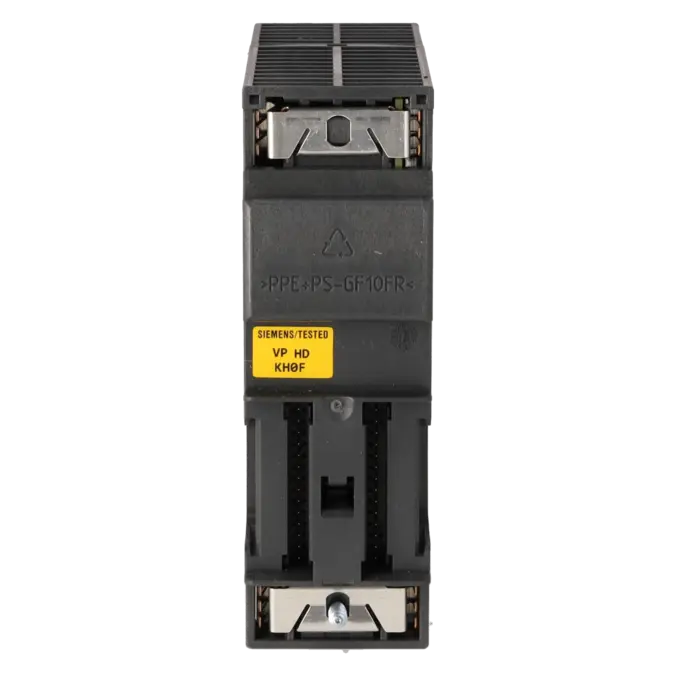

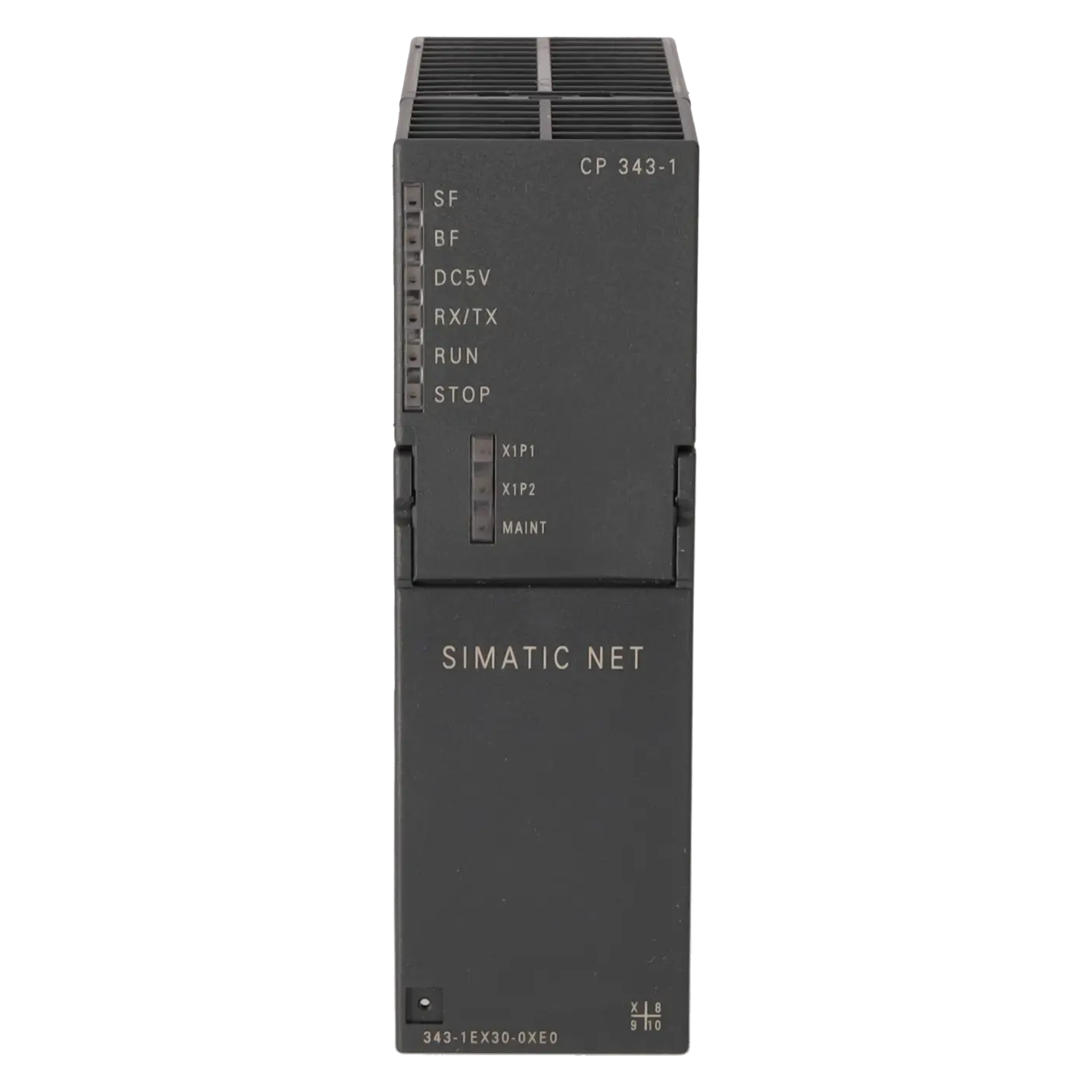

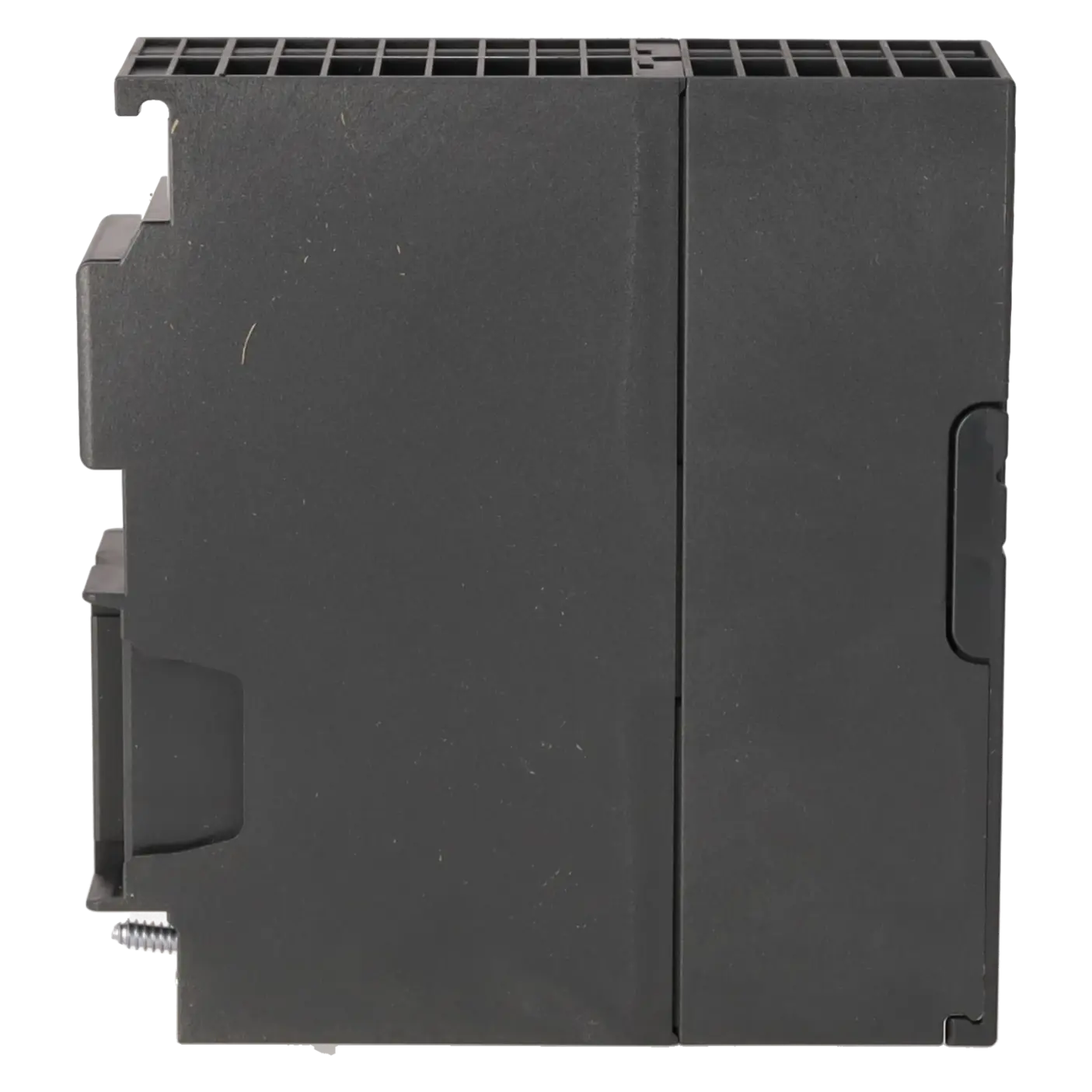

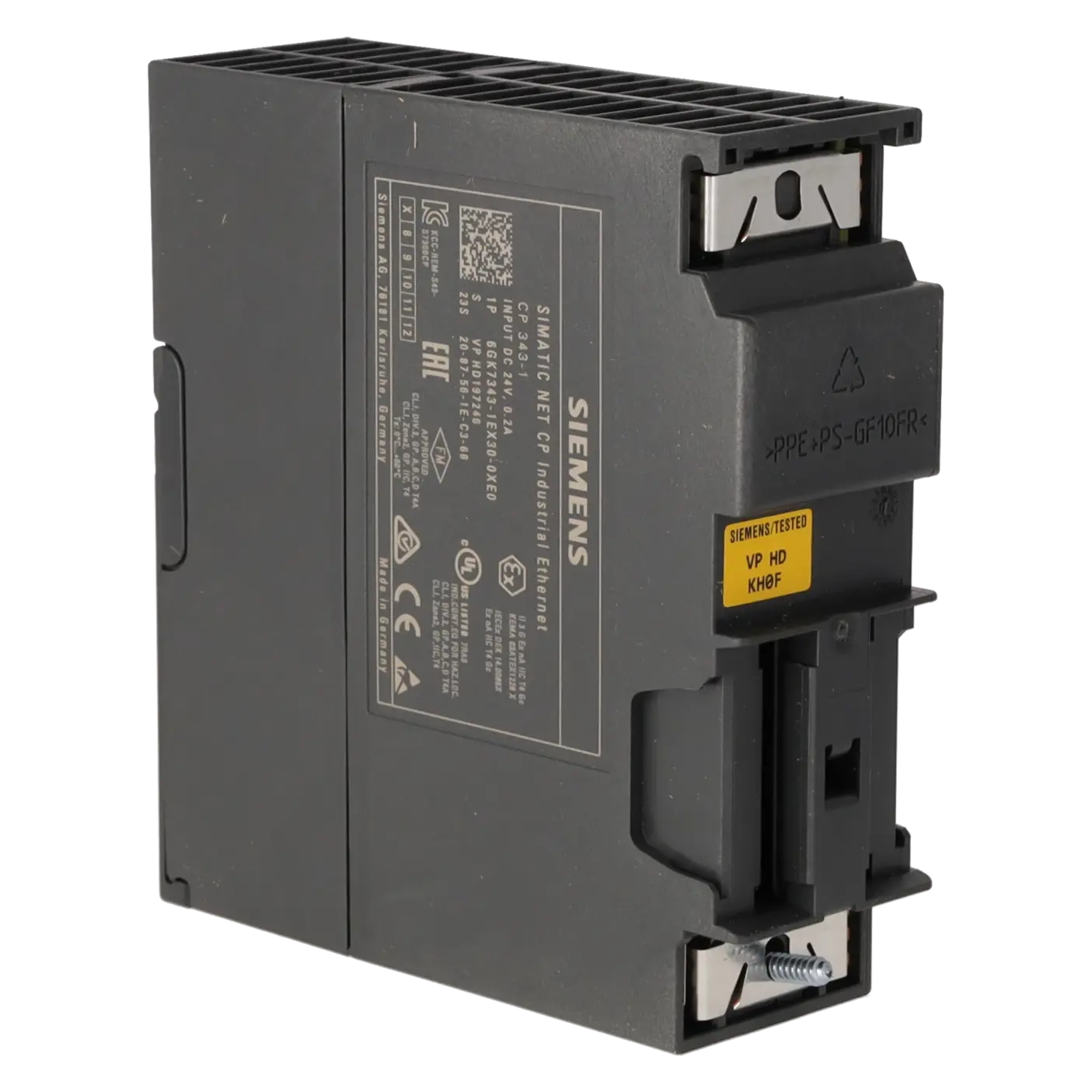

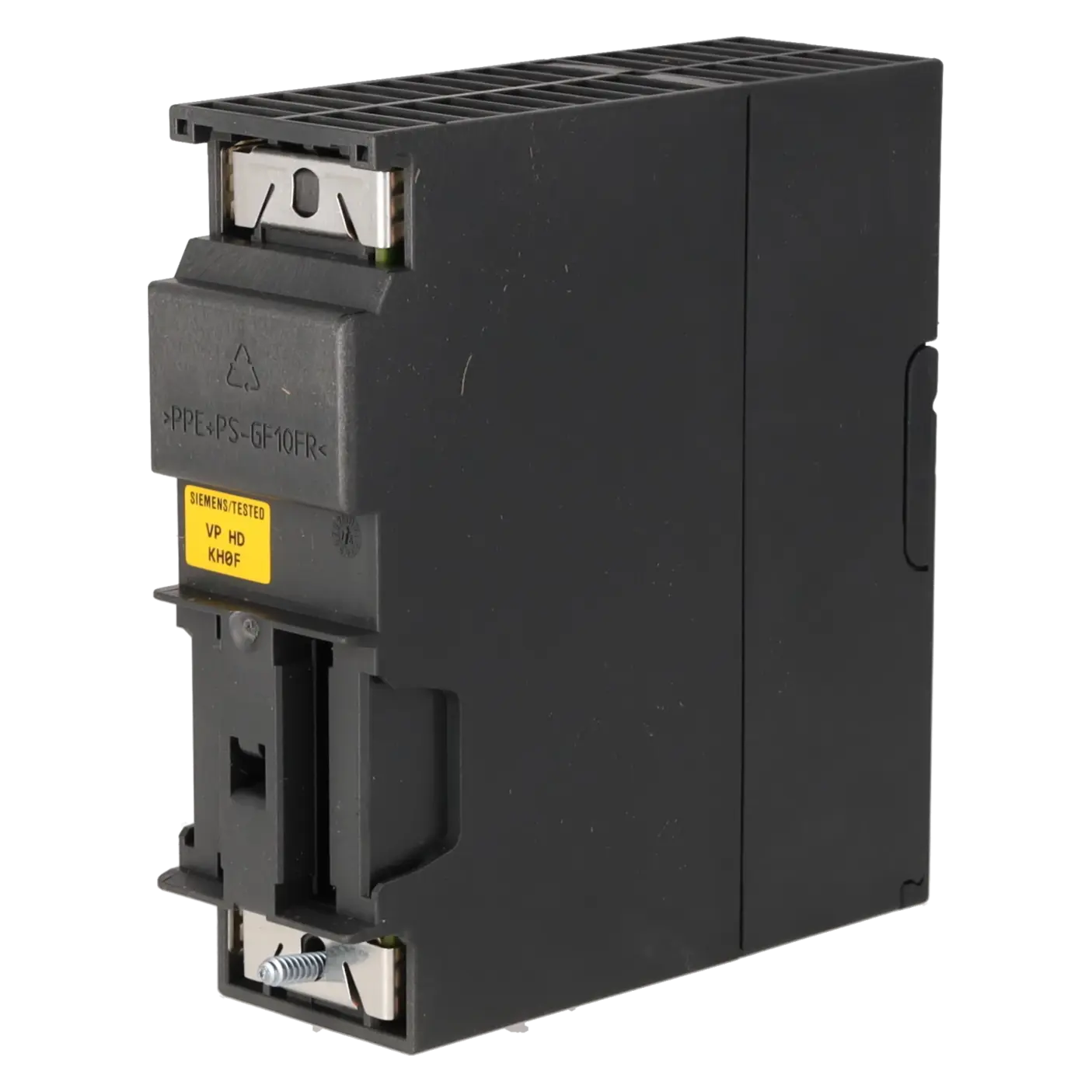

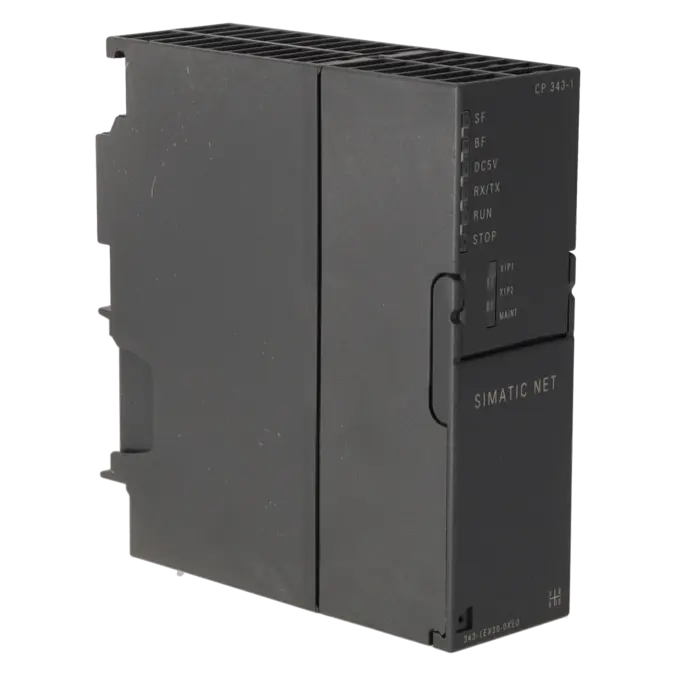

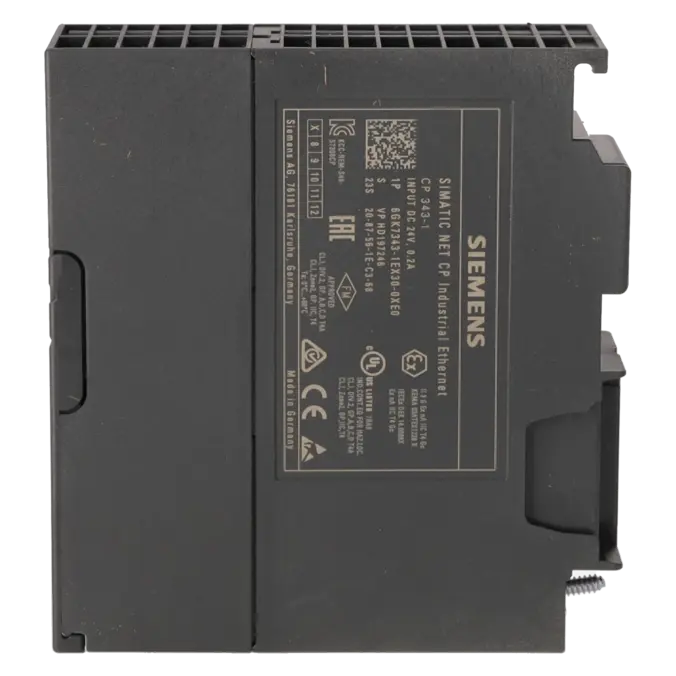

SIEMENS 6GK7343-1EX30-0XE0

Was ist 6GK7343-1EX30-0XE0 und wo wird es eingesetzt

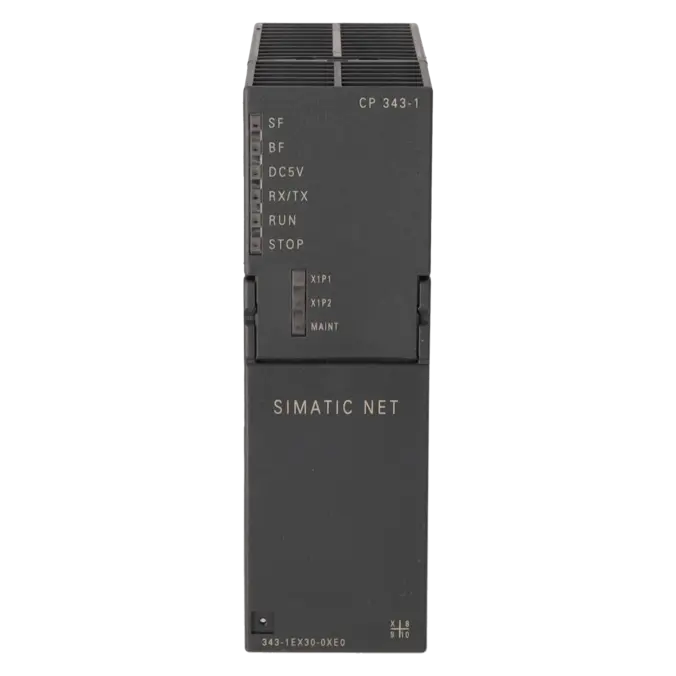

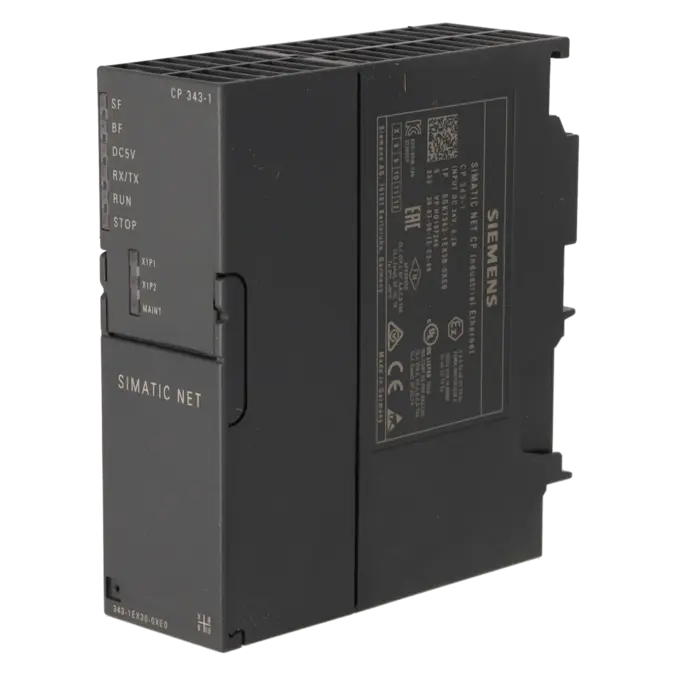

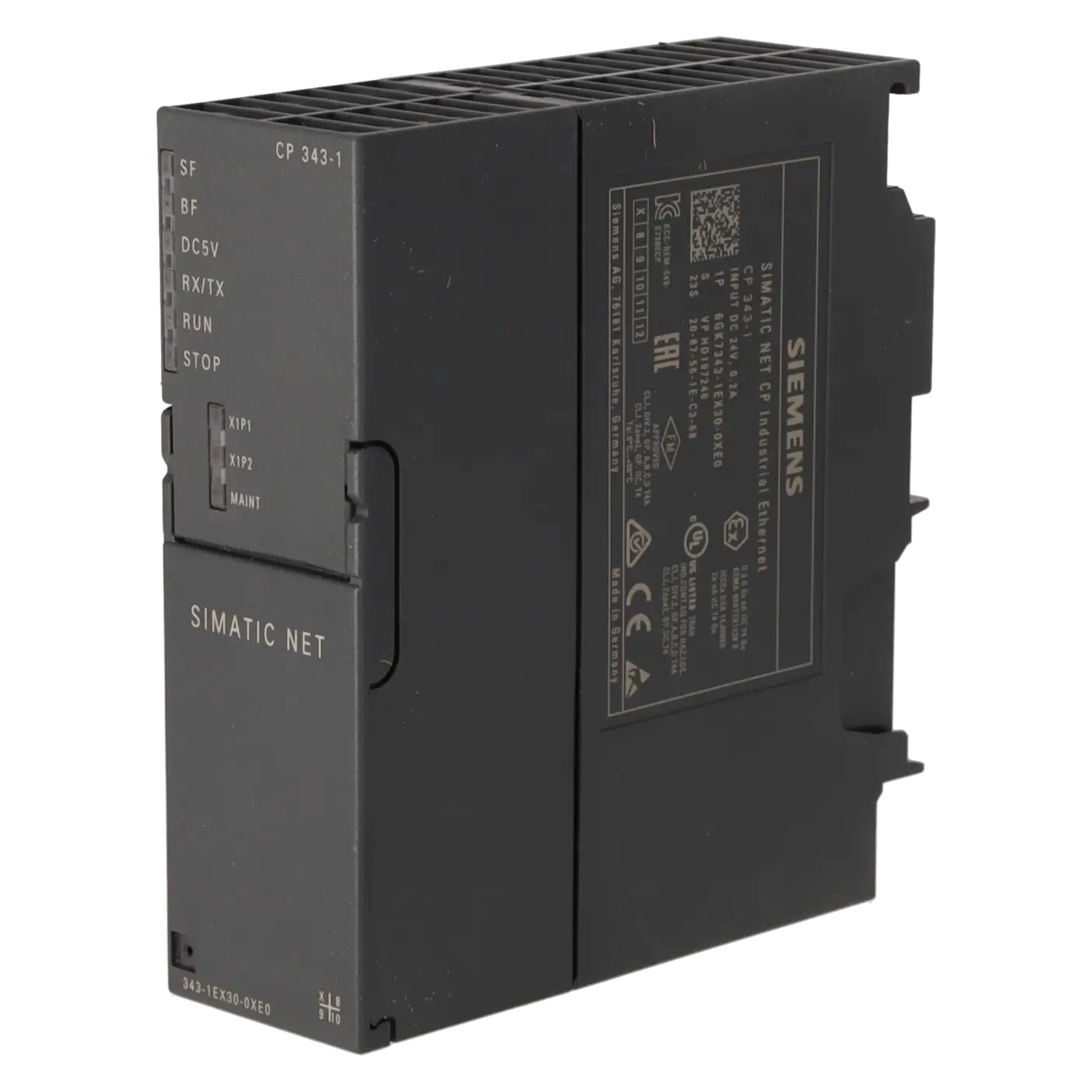

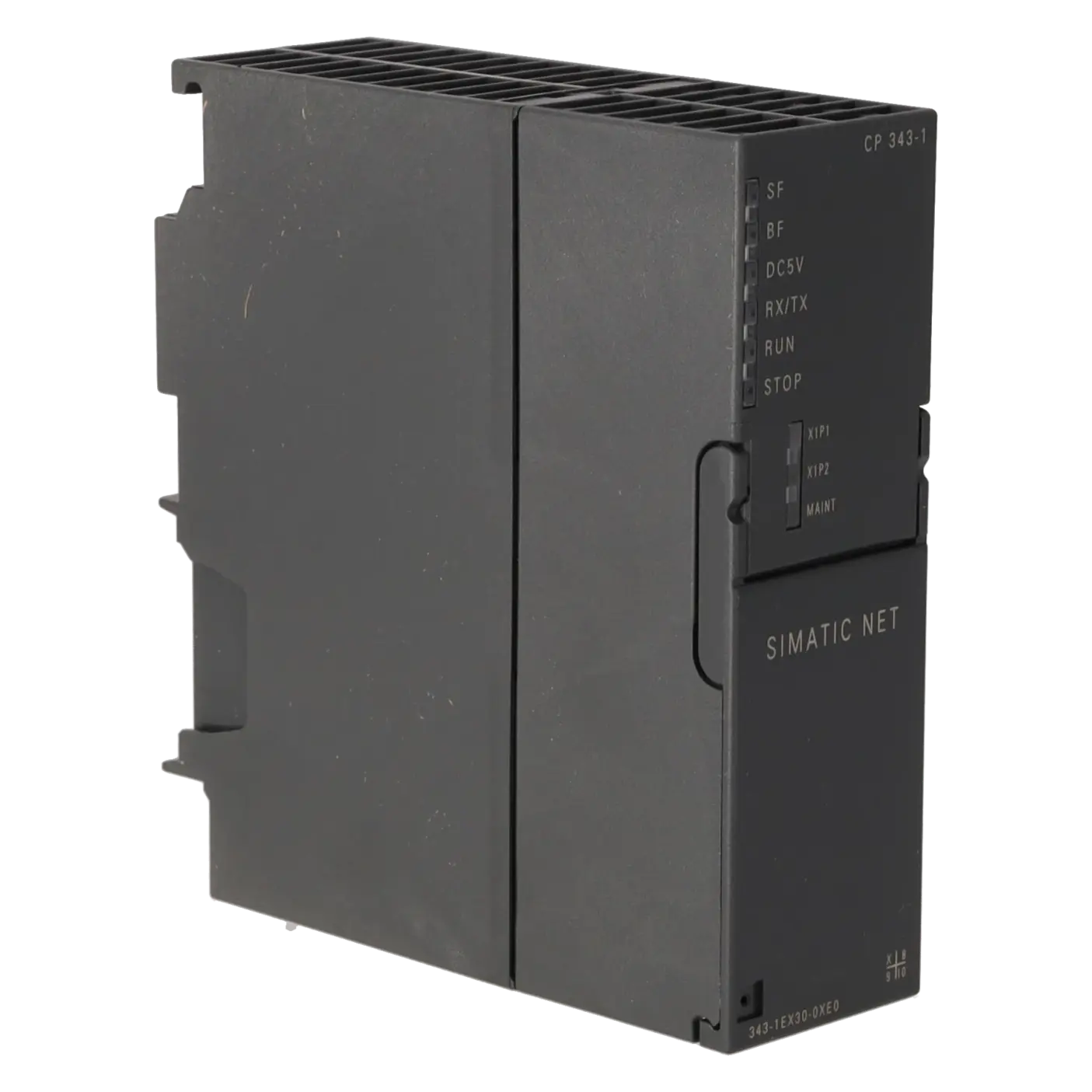

6GK7343-1EX30-0XE0 ist ein Siemens SIMATIC NET CP 343-1 Kommunikationsprozessor für SIMATIC S7-300 Steuerungssysteme. Die Baugruppe bindet eine S7-300 über Industrial Ethernet in industrielle Kommunikationsstrukturen ein und unterstützt Anwendungen mit ISO, TCP/IP, S7-Kommunikation, SEND/RECEIVE, Fetch/Write und PROFINET IO. Besonders relevant ist der Kommunikationsprozessor in bestehenden Anlagen, in denen S7-300 Steuerungen weiterhin produktiv betrieben werden und eine stabile Verbindung zu Leitsystemen, Engineering-Stationen, HMI-Systemen, weiteren Steuerungen oder PROFINET IO-Geräten erforderlich ist. Durch den integrierten 2-Port-Switch kann die Baugruppe in Ethernet-Strukturen eingebunden werden, ohne für jede Verbindung zwingend eine separate externe Switch-Komponente vorzusehen.

Wichtige technische Daten und was diese in der Praxis bedeuten

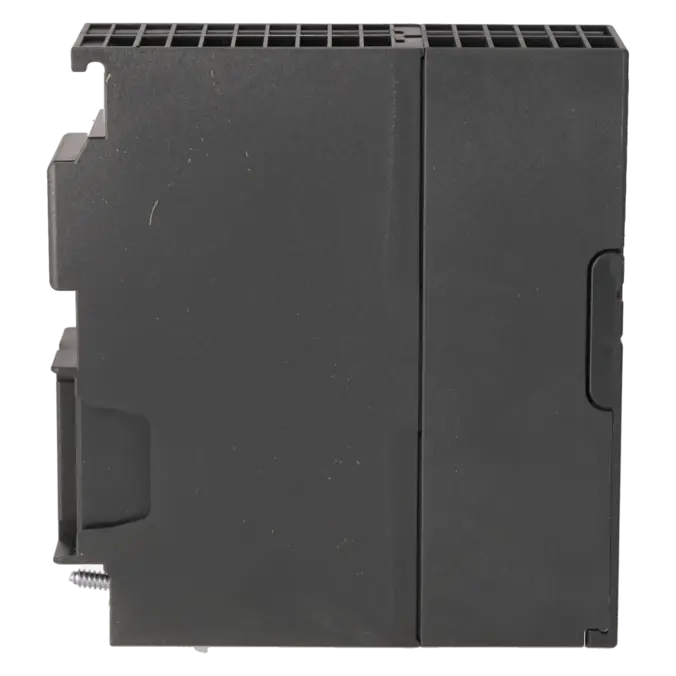

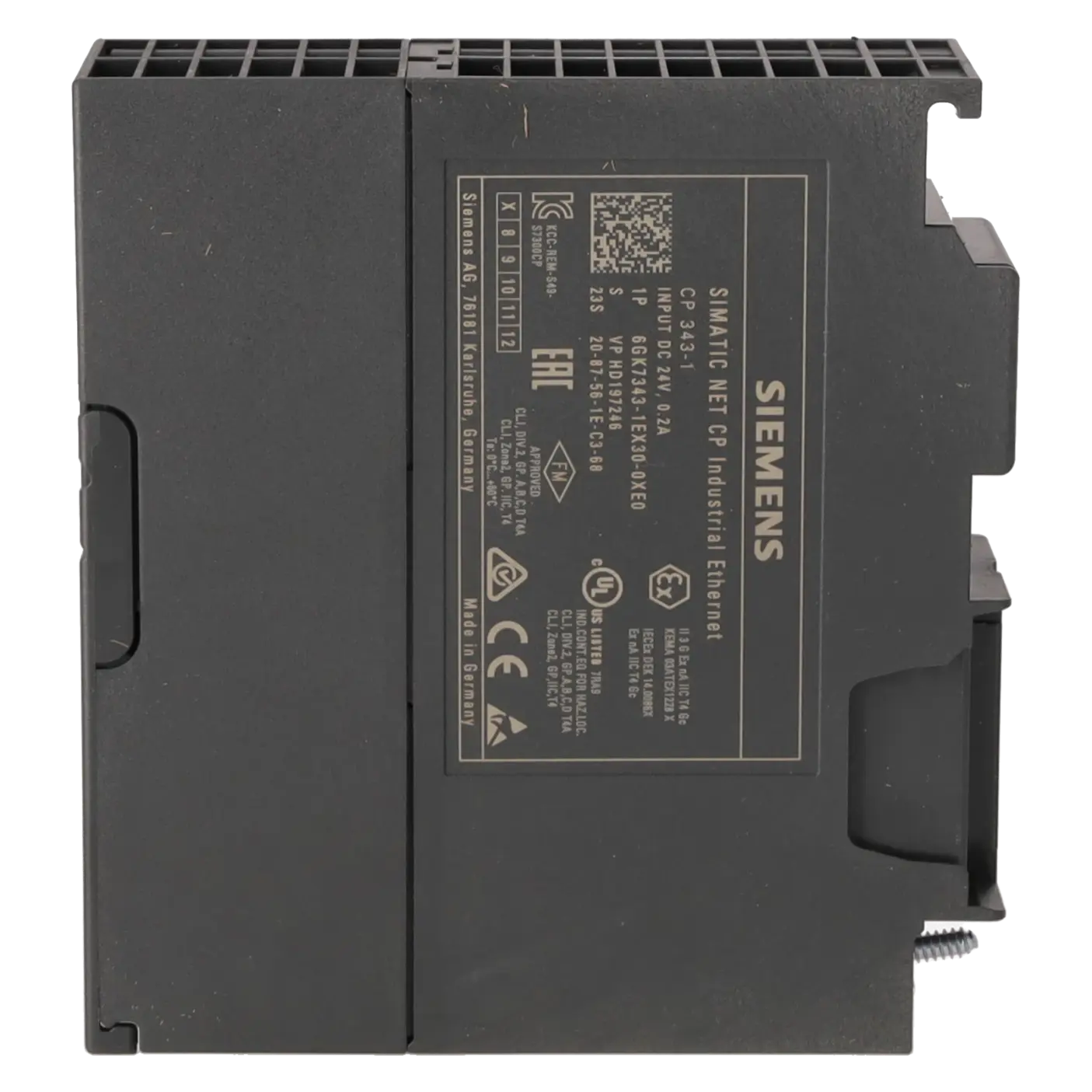

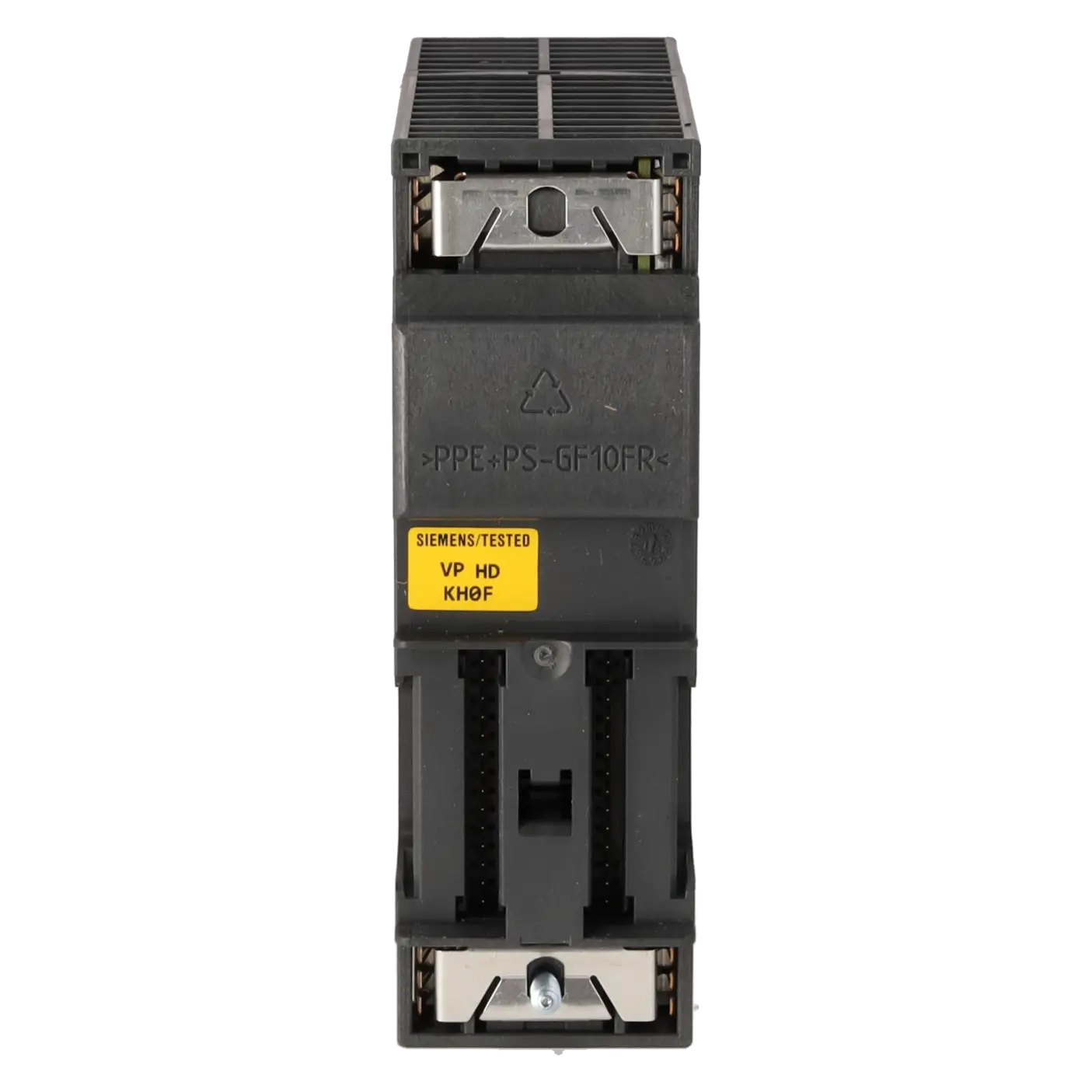

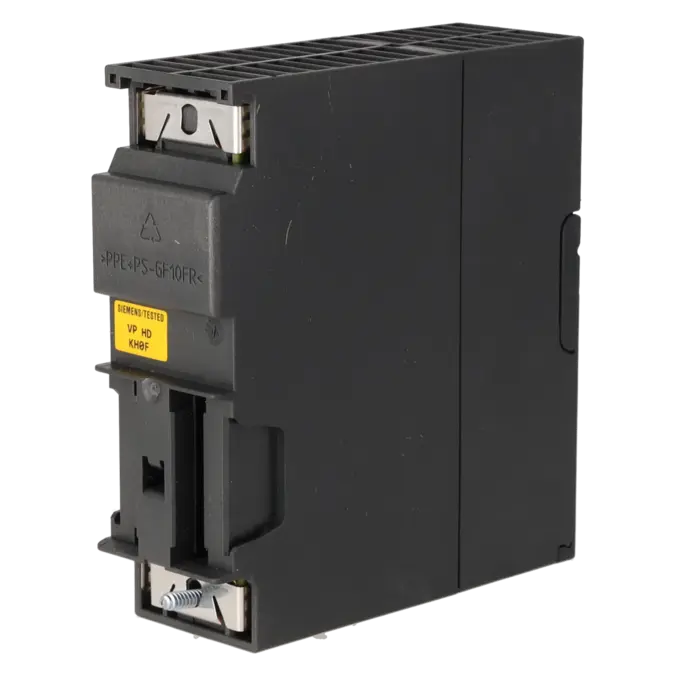

Der Kommunikationsprozessor 6GK7343-1EX30-0XE0 arbeitet mit zwei Industrial-Ethernet-Schnittstellen über RJ45 und unterstützt eine Übertragungsrate von 10 bis 100 Mbit/s. Für den Betrieb sind die Versorgung über den Rückwandbus der S7-300 sowie eine externe 24-V-DC-Versorgung relevant, was bei Austausch, Fehlersuche und Schaltschrankprüfung berücksichtigt werden muss. Die Baugruppe ist als einfach breite S7-300-Kompaktbaugruppe für die Profilschienenmontage ausgeführt und für den Schaltschrankbetrieb mit IP20 ausgelegt. In der Projektierung sind STEP 7 V5.4 SP2 oder höher beziehungsweise STEP 7 Professional V11 oder höher maßgeblich. Für die Praxis ist entscheidend, dass Artikelnummer, Firmwarestand, Projektierung, IP-Adressierung und PROFINET-Rolle exakt zur bestehenden Anlage passen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6GK7343-1EX30-0XE0 ist ein EOP-Datum 01.10.2025 angegeben. Damit sollte die Baugruppe in der Instandhaltung nicht mehr nur als Standardersatzteil, sondern als obsoleszenzrelevante Komponente innerhalb bestehender SIMATIC S7-300 Anlagen betrachtet werden. Für Betreiber entstehen dadurch typische Fragen zu Reparaturfähigkeit, Ersatzteilstrategie, Austauschfähigkeit, Bevorratung und geplanter Migration. Ein verifizierter, kompatibler Nachfolger wird hier nicht pauschal benannt, da die Eignung immer von Projektierung, Firmwarestand, Anlagenstruktur und Kommunikationsrolle abhängt. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Besonders bei kritischen Anlagen ist eine frühzeitige Bewertung des Life-Cycle-Risikos sinnvoll.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Defekt von 6GK7343-1EX30-0XE0 kann eine Reparatur sinnvoll sein, wenn die bestehende S7-300 Anlage weiterbetrieben werden soll und ein direkter Austausch nicht ohne Risiko möglich ist. EICHLER kann die Baugruppe nach individuellem Fehlerbild prüfen, instand setzen und anschließend funktionsprüfen. Ein Austauschgerät ist besonders relevant, wenn Stillstandszeiten reduziert und die Wiederinbetriebnahme vorbereitet werden müssen. Für Einkauf und Instandhaltung sind außerdem Ersatzteilversorgung, Bevorratung und Life Cycle Management wichtig, um Obsoleszenzrisiken planbarer zu machen. Bei komplexen Kommunikationsstörungen kann technischer Vor-Ort-Service helfen, Projektierung, Diagnose, Verdrahtung, IP-Konfiguration und Anlagenzustand direkt im Systemzusammenhang zu bewerten.

Kann 6GK7343-1EX30-0XE0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn der CP 343-1 Kommunikationsprozessor elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden SIMATIC S7-300 Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.

Was tun, wenn 6GK7343-1EX30-0XE0 abgekündigt ist?

Bei einem abgekündigten oder obsoleszenzrelevanten Kommunikationsprozessor sollte zuerst bewertet werden, wie kritisch die Baugruppe für die Anlagenverfügbarkeit ist. Danach sind Reparaturfähigkeit, Austauschoptionen, Bevorratung und mögliche Migrationsszenarien zu prüfen. Für bestehende S7-300 Anlagen kann eine strukturierte Ersatzteilstrategie helfen, ungeplante Stillstände zu reduzieren. Ein verifizierter Nachfolger sollte nur nach technischer Prüfung von Projektierung, Firmwarestand, Kommunikationsdiensten und PROFINET-Rolle eingeplant werden.

Gibt es einen Nachfolger für 6GK7343-1EX30-0XE0?

Ein Nachfolger sollte nicht pauschal ausgewählt werden, da die Eignung von der konkreten Anlagenkonfiguration abhängt. Entscheidend sind S7-300-Rack, STEP-7-Projektierung, Firmwarestand, Industrial-Ethernet-Dienste, PROFINET IO Controller- oder Device-Funktion und vorhandene Kommunikationsverbindungen. Vor einem Austausch sollte daher geprüft werden, ob die Ersatzbaugruppe dieselben Funktionen und Projektierungsanforderungen erfüllt. Wenn kein eindeutig verifizierter Nachfolger feststeht, sind Reparatur, Austauschgerät oder Bevorratung oft die risikoärmeren Optionen.

Warum zeigt der CP 343-1 einen Busfehler an?

Ein Busfehler weist häufig auf eine gestörte Ethernet- oder PROFINET-Kommunikation hin. Mögliche Ursachen sind eine unterbrochene Verbindung, falsche IP-Adressierung, ein nicht erreichbares IO-Device, ein abweichender PROFINET-Gerätename oder eine fehlerhafte Projektierung. Zuerst sollte die physische Verbindung geprüft werden, danach die Netzwerkeinstellungen und anschließend die Diagnosemeldungen der Steuerung. Bei wiederkehrenden Fehlern kann zusätzlich eine Funktionsprüfung der Baugruppe notwendig sein, um einen Hardwaredefekt auszuschließen.

Ist 6GK7343-1EX30-0XE0 mit bestehenden SIMATIC S7-300 Anlagen kompatibel?

Die Baugruppe ist für SIMATIC S7-300 ausgelegt, dennoch muss die konkrete Kompatibilität immer an der bestehenden Anlage geprüft werden. Relevant sind Artikelnummer, Firmwarestand, verwendete STEP-7-Version, Steckplatz, Kommunikationsdienste und PROFINET-Rolle. Besonders beim Ersatz einer vorhandenen Baugruppe sollte die Hardwarekonfiguration mit der real verbauten Komponente übereinstimmen. Ein unpassender Katalogeintrag oder eine abweichende Projektierung kann dazu führen, dass die Baugruppe zwar erkannt wird, die Kommunikation aber nicht korrekt funktioniert.

Wann ist ein Austauschgerät für 6GK7343-1EX30-0XE0 sinnvoll?

Ein Austauschgerät ist sinnvoll, wenn die Anlage kurzfristig wieder in Betrieb gehen muss und die Ursache eindeutig auf die Kommunikationsbaugruppe eingegrenzt wurde. Vor dem Austausch sollten Versorgungsspannung, Ethernet-Verkabelung, Switch-Port, IP-Adresse, PROFINET-Gerätename und Projektierung geprüft sein. So lässt sich vermeiden, dass ein externer Netzwerk- oder Projektierungsfehler fälschlich als Baugruppendefekt bewertet wird. Bei kritischen Anlagen kann ein geprüfter Austausch die Stillstandszeit reduzieren und die Reparatur der defekten Baugruppe ergänzen.

Wie lässt sich 6GK7343-1EX30-0XE0 für die Ersatzteilstrategie bewerten?

Für die Ersatzteilstrategie sollte der Kommunikationsprozessor nach Kritikalität, Anlagenabhängigkeit und Beschaffungsrisiko bewertet werden. Ein Ausfall kann die Kommunikation zwischen Steuerung, PROFINET-Geräten, Engineering-Stationen oder übergeordneten Systemen beeinträchtigen. Deshalb sind Bevorratung, Reparaturmöglichkeit, Austauschoptionen und Life Cycle Management besonders relevant. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für Betreiber mit mehreren S7-300 Anlagen kann eine zentrale Bewertung der installierten Baugruppen die Versorgungssicherheit verbessern.
