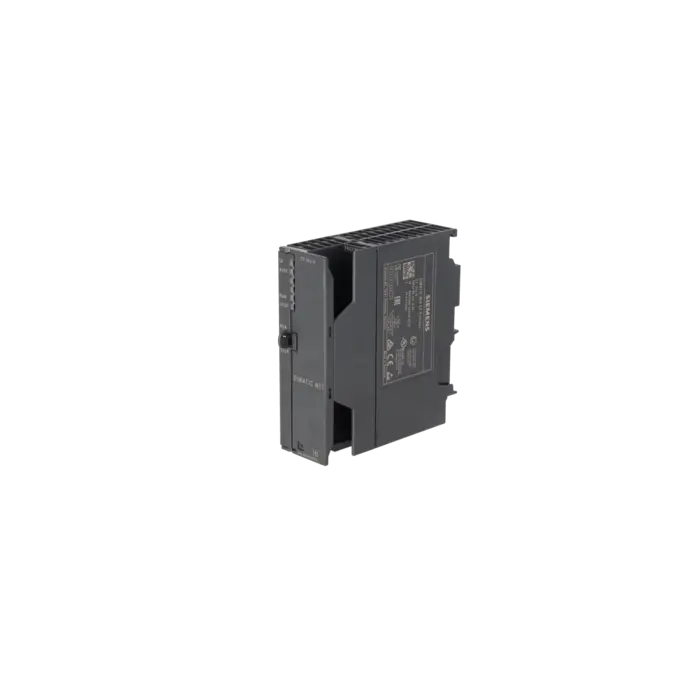

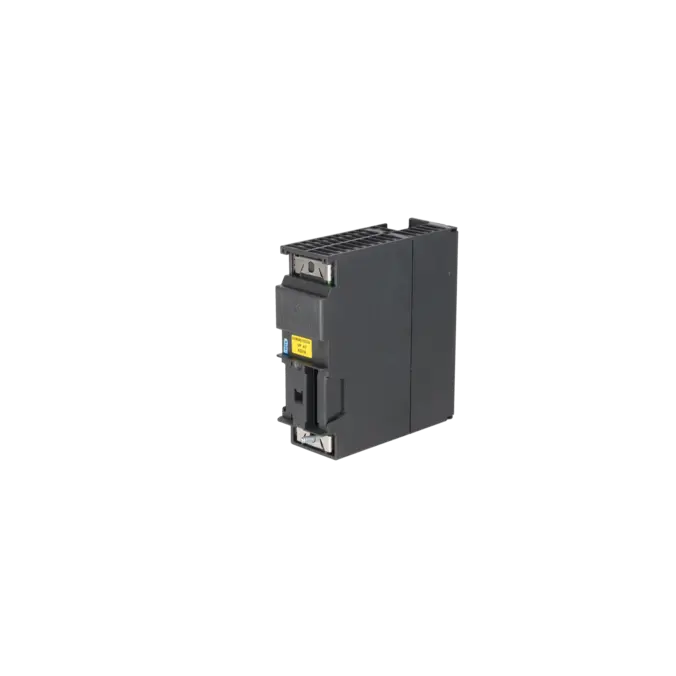

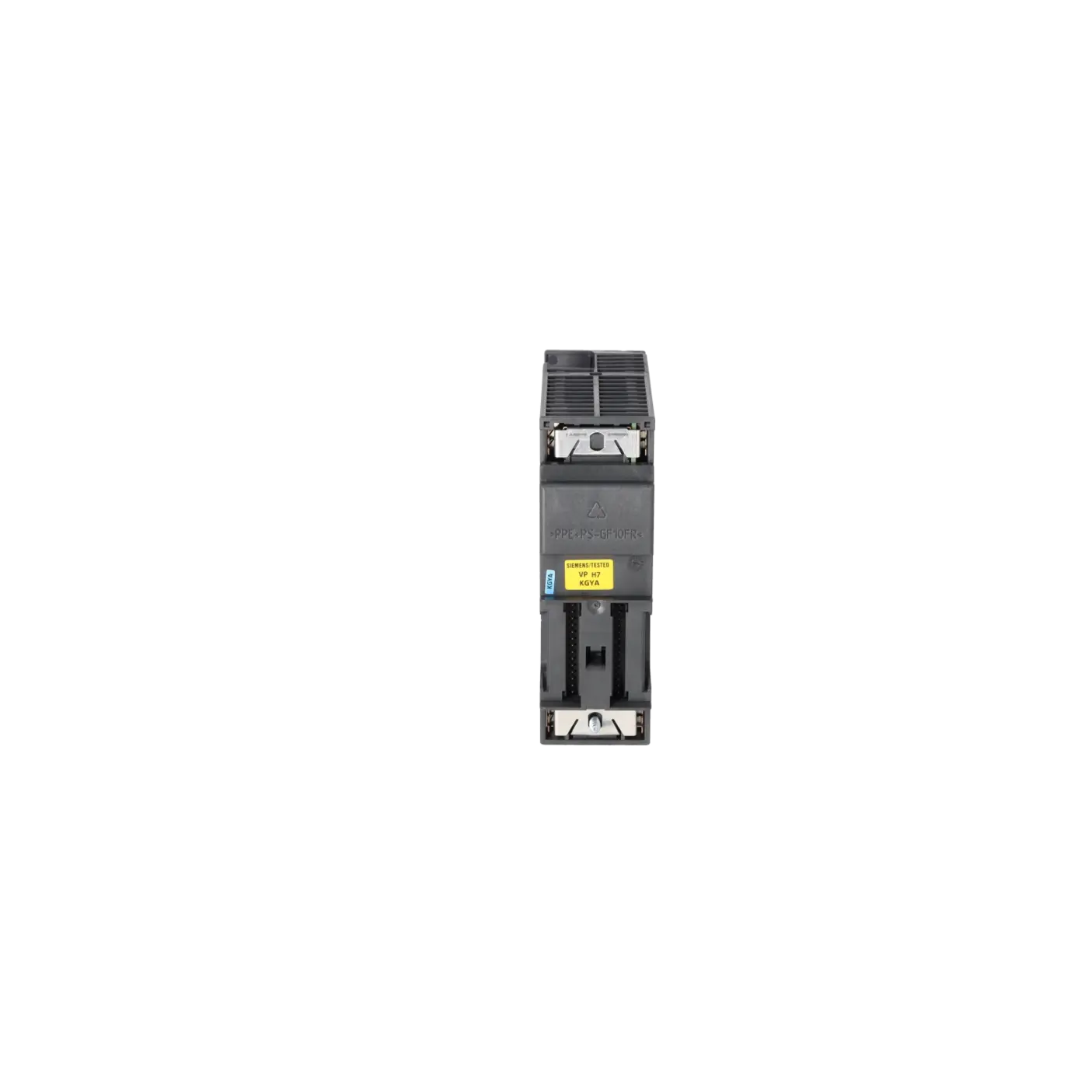

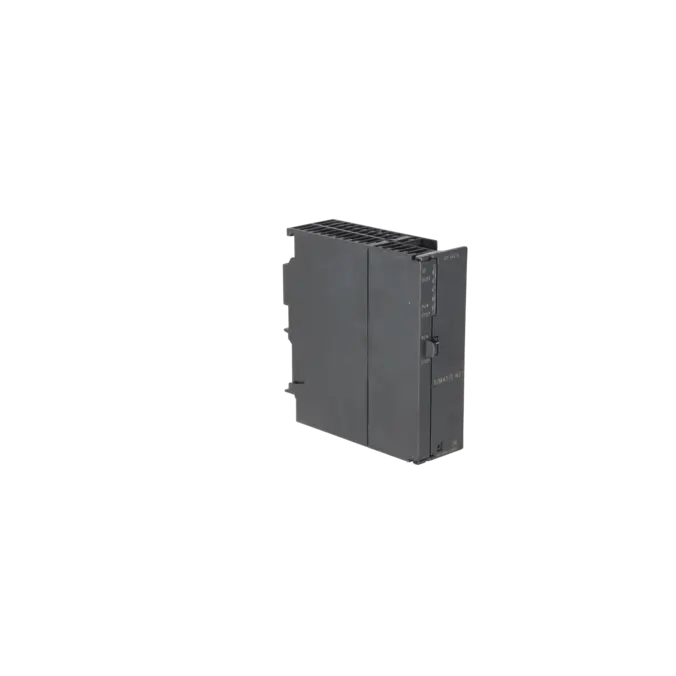

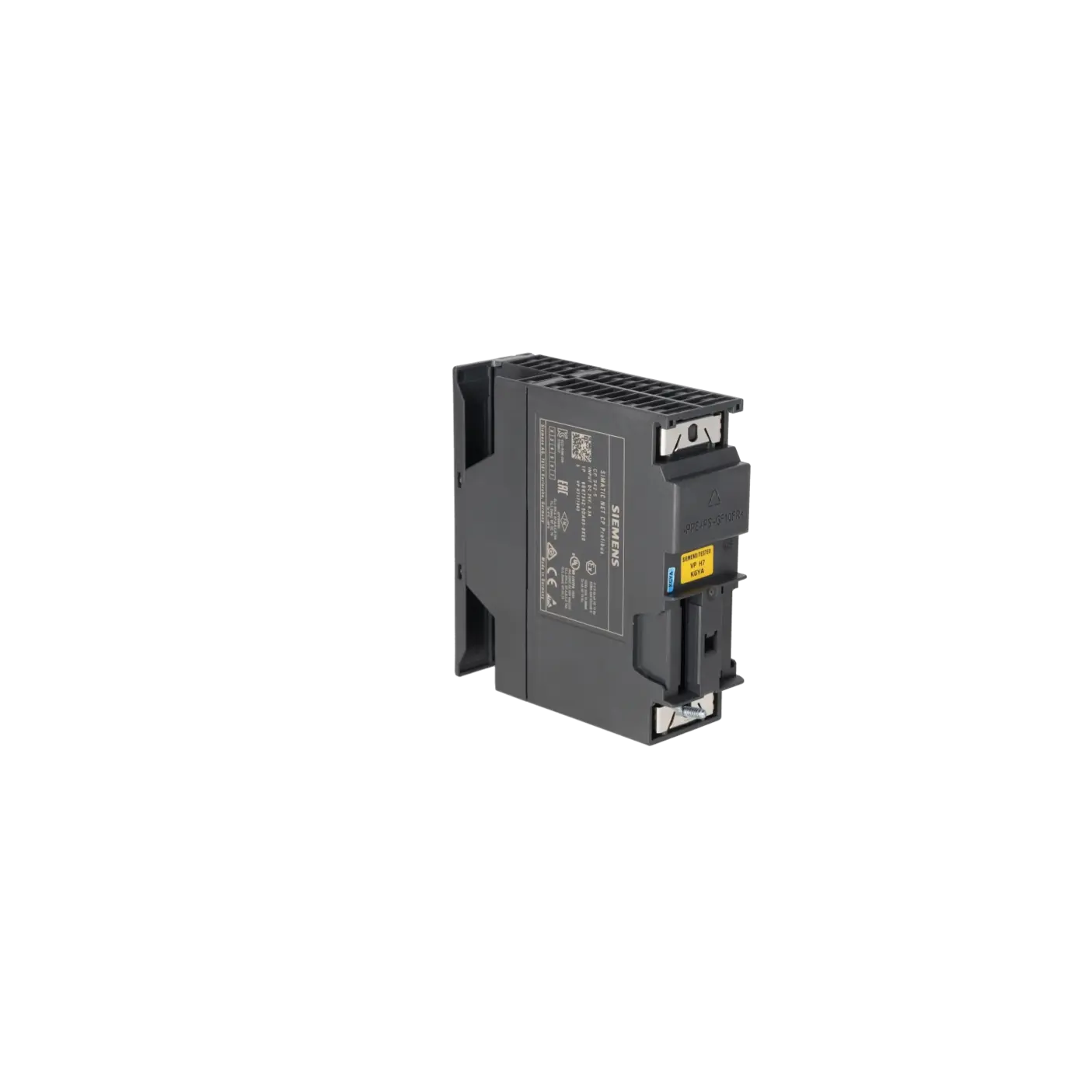

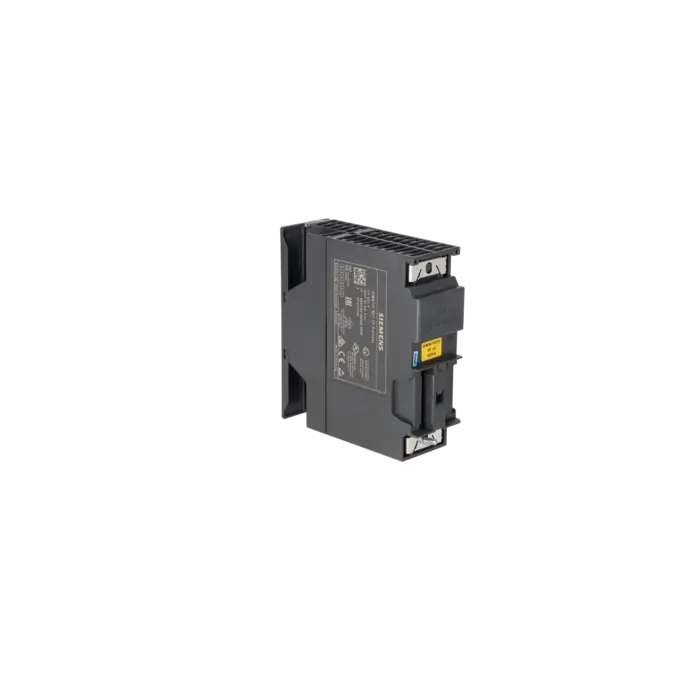

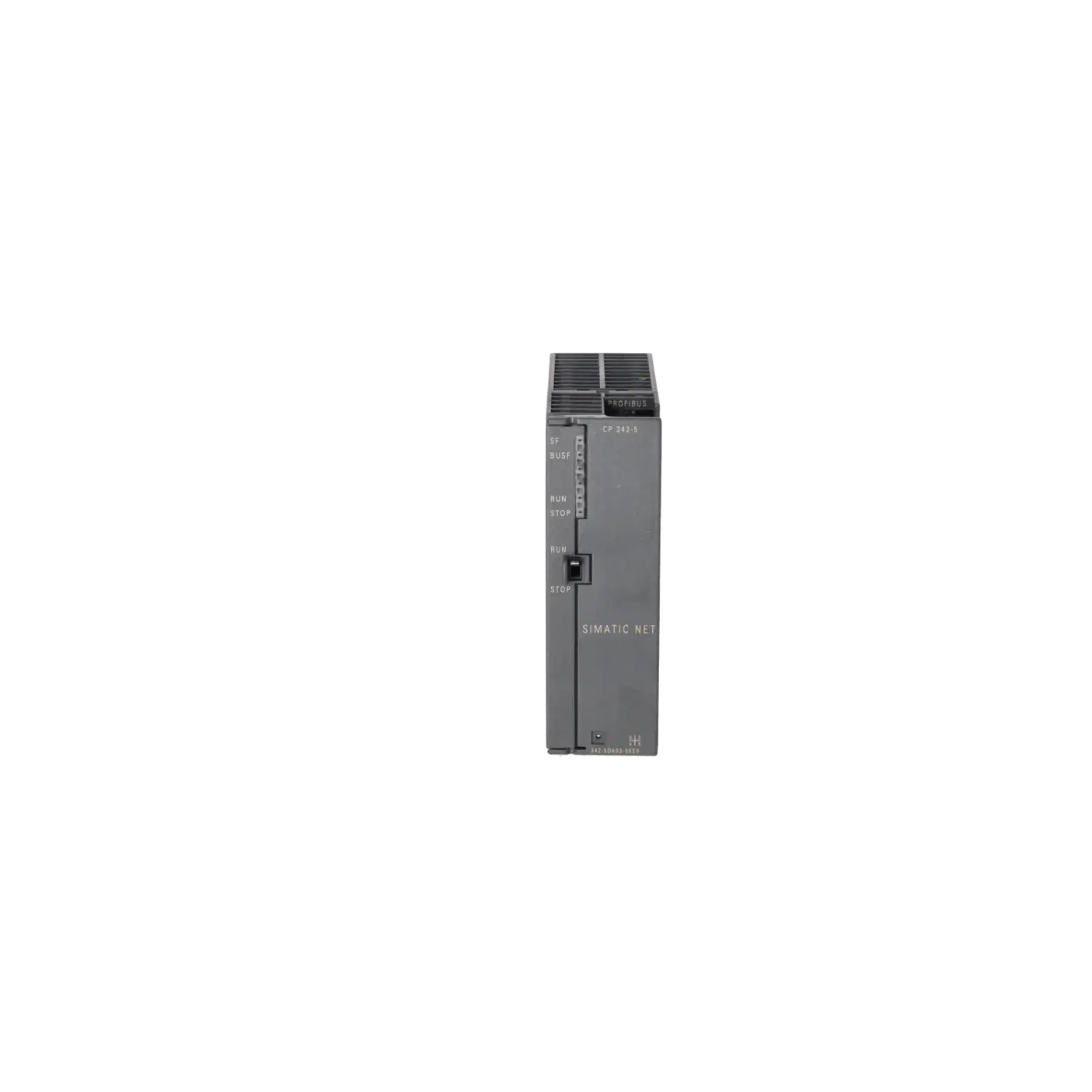

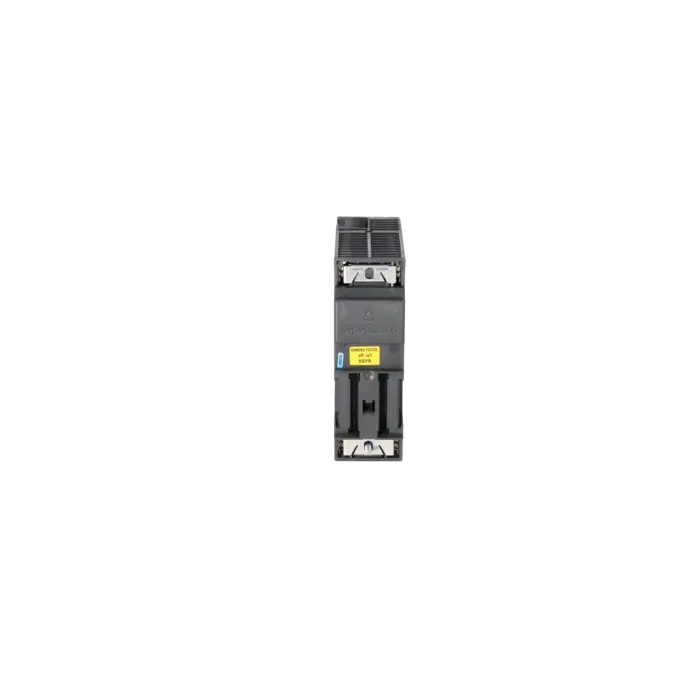

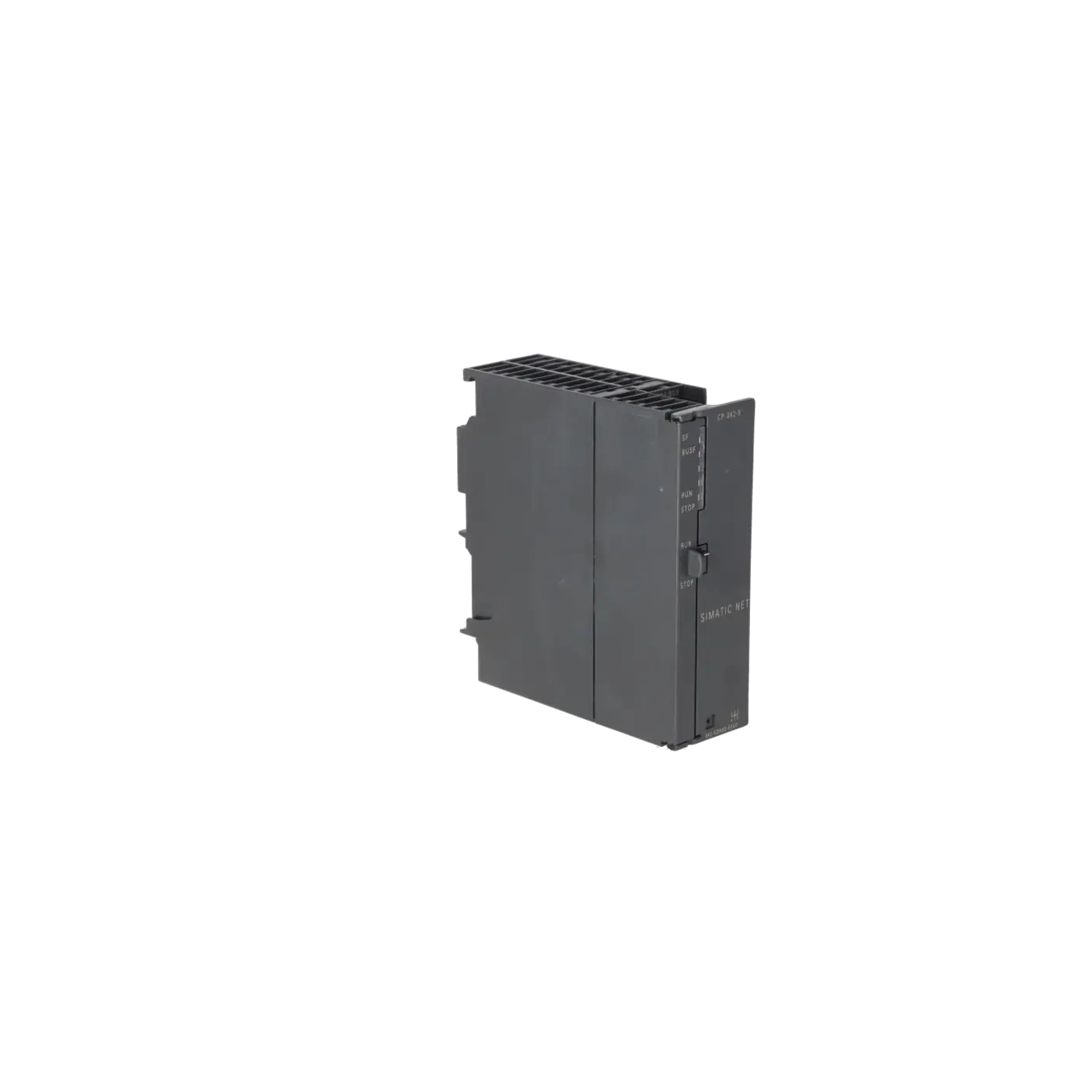

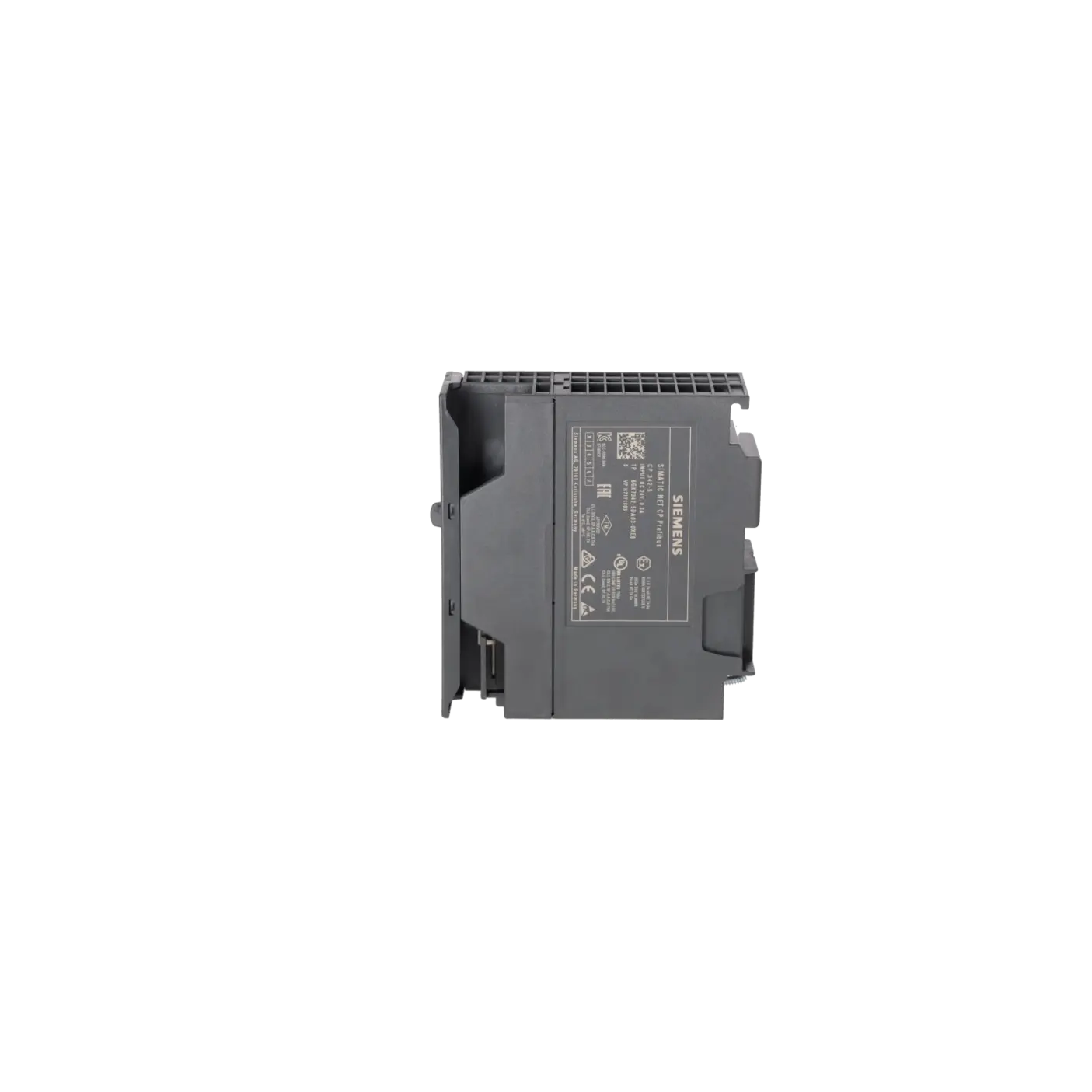

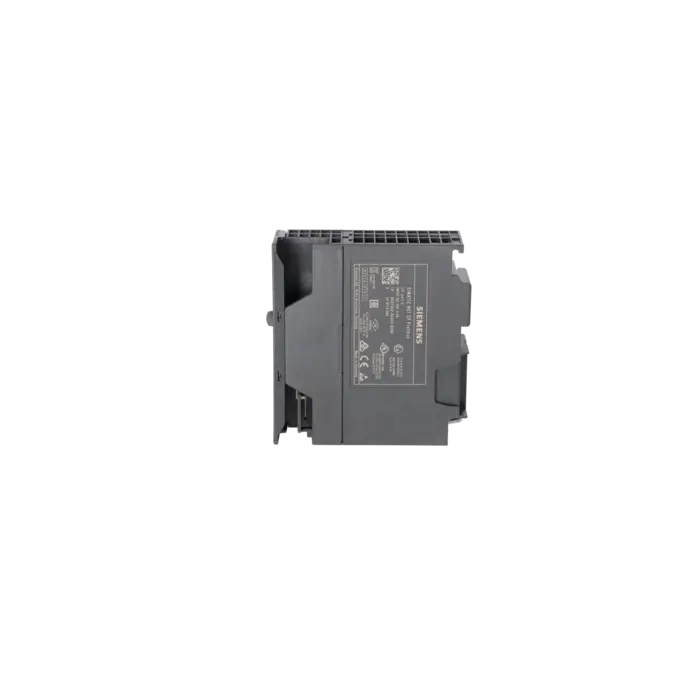

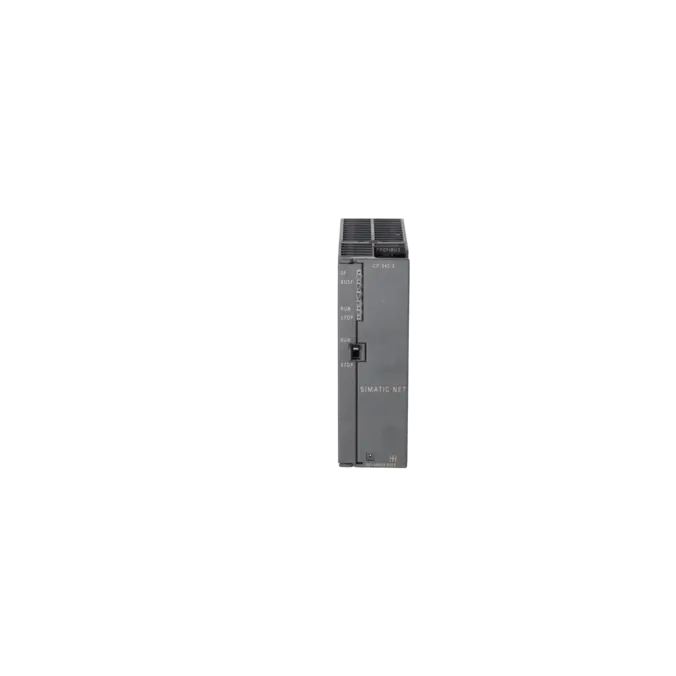

| Übertragungsrate |
|
| ● an der Schnittstelle 1 / gemäß PROFIBUS |
9,6 kbit/s ... 12 Mbit/s |
| Schnittstellen |
|
| Anzahl der Schnittstellen / gemäß Industrial Ethernet |
0 |
| Anzahl der elektrischen Anschlüsse |
|
| ● an der Schnittstelle 1 / gemäß PROFIBUS |
1 |
| ● für Spannungsversorgung |
1 |
| Ausführung des elektrischen Anschlusses |
|
| ● an der Schnittstelle 1 / gemäß PROFIBUS |
9-polige Sub-D-Buchse (RS485) |
| ● für Spannungsversorgung |
4-polige Klemmleiste |
| Versorgungsspannung, Stromaufnahme, Verlustleistung |
|
| Spannungsart / der Versorgungsspannung |
DC |
| Versorgungsspannung / 1 / aus Rückwandbus |
5 V |
| Versorgungsspannung / extern |
24 V |
| Versorgungsspannung / extern / bei DC / Nennwert |
24 V |
| relative positive Toleranz / bei DC / bei 24 V |
20 % |
| relative negative Toleranz / bei DC / bei 24 V |
15 % |
| aufgenommener Strom |
|
| ● aus Rückwandbus / bei DC / bei 5 V / typisch |
0,15 A |
| ● aus externer Versorgungsspannung / bei DC / bei 24 V / typisch |
0,25 A |
| Verlustleistung [W] |
6,75 W |
| Umgebungsbedingungen |
|
| Umgebungstemperatur |
|
| ● während Betrieb |
0 ... 60 °C |
| ● während Lagerung |
-40 ... +70 °C |
| ● während Transport |
-40 ... +70 °C |
| relative Luftfeuchte |
|
| ● bei 25 °C / ohne Kondensation / während Betrieb / maximal |
95 % |
| Schutzart IP |
IP20 |
| Bauform, Maße und Gewichte |
|
| Baugruppenformat |
Kompaktbaugruppe S7-300 einfach breit |
| Breite |
40 mm |
| Höhe |
125 mm |
| Tiefe |
120 mm |
| Nettogewicht |
0,3 kg |
| Produkteigenschaften, Produktfunktionen, Produktbestandteile / allgemein |
|
| Anzahl der Baugruppen |
|
| ● je CPU / maximal |
4 |
| Leistungsdaten / offene Kommunikation |
|
| Anzahl der möglichen Verbindungen / für offene Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
16 |
| Datenmenge |
|
| ● als Nutzdaten je Verbindung / für offene Kommunikation / mittels SEND/RECEIVE-Bausteinen / maximal |
240 byte |
| Leistungsdaten / PROFIBUS DP |
|
| Dienst / als DP-Master |
|
| ● DPV0 |
Ja |
| Anzahl der DP-Devices |
|
| ● am DP-Master / betreibbar |
124 |
| Datenmenge |
|
| ● des Adressbereichs der Eingänge / als DP-Master / gesamt |
2160 byte |
| ● des Adressbereichs der Ausgänge / als DP-Master / gesamt |
2160 byte |
| ● des Adressbereichs der Eingänge / je DP-Device |
244 byte |
| ● des Adressbereichs der Ausgänge / je DP-Device |
244 byte |
| ● des Adressbereichs der Diagnosedaten / je DP-Device |
240 byte |
| Dienst / als DP-Device |
|
| ● DPV0 |
Ja |
| Datenmenge |
|
| ● des Adressbereichs der Eingänge / als DP-Device / gesamt |
240 byte |
| ● des Adressbereichs der Ausgänge / als DP-Device / gesamt |
240 byte |
| Leistungsdaten / S7-Kommunikation |
|
| Anzahl der möglichen Verbindungen / für S7-Kommunikation |
|
| ● maximal |
16 |
| Leistungsdaten / Multiprotokollbetrieb |
|
| Anzahl der aktiven Verbindungen / bei Multiprotokollbetrieb |
|
| ● ohne DP / maximal |
32 |
| ● mit DP / maximal |
28 |
| Leistungsdaten / Telecontrol |
|
| Protokoll / wird unterstützt |
|
| ● TCP/IP |
Nein |
| Produktfunktionen / Management, Konfiguration, Projektierung |
|
| Projektierungs-Software |
|
| ● erforderlich |
STEP 7 V5.1 SP2 oder höher / STEP 7 Professional V12 (TIA Portal) oder höher |
| Produktfunktion / wird unterstützt / Identification Link |
Ja; gemäß IEC 61406-1:2022 |
| Normen, Spezifikationen, Zulassungen |
|
| Eignungsnachweis / CE-Kennzeichnung |
Ja |
| Eignungsnachweis / UKCA-Kennzeichnung |
Ja |
| Eignungsnachweis / Regulatory Compliance Mark (RCM) |
Ja |
| Eignungsnachweis / EAC-Zulassung |
Ja |
| Normen, Spezifikationen, Zulassungen / Gefährliche Umgebungen / Überschrift |
|
| Eignungsnachweis / ATEX |
Ja |
| Eignungsnachweis / IECEx |
Ja |
| Eignungsnachweis / ULhazloc-Zulassung |
Ja |
| Eignungsnachweis / CCC / für Ex-Zone gemäß GB Standard |
Ja |
| Eignungsnachweis / FM-Zulassung |
Ja |
| Normen, Spezifikationen, Zulassungen / Umweltproduktdeklaration |
|
| Umweltproduktdeklaration |
Ja |
| Treibhauspotential [CO2 eq] |
|
| ● gesamt |
229,03 kg |
| ● während Herstellung |
17,48 kg |
| ● während Betrieb |
211,2 kg |
| ● nach End of Life |
0,35 kg |
