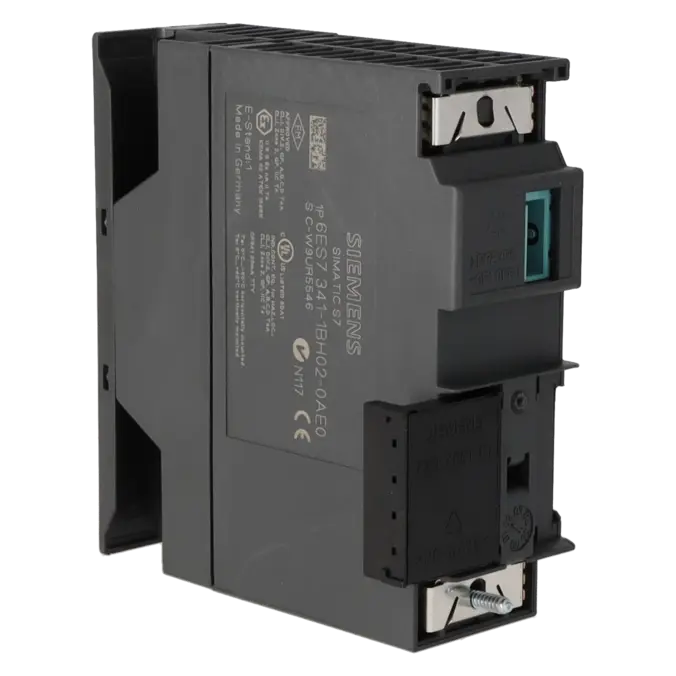

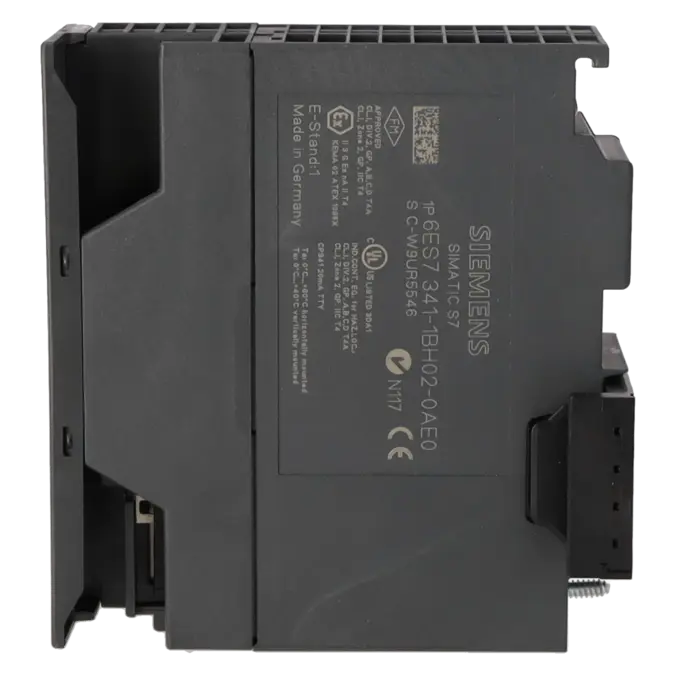

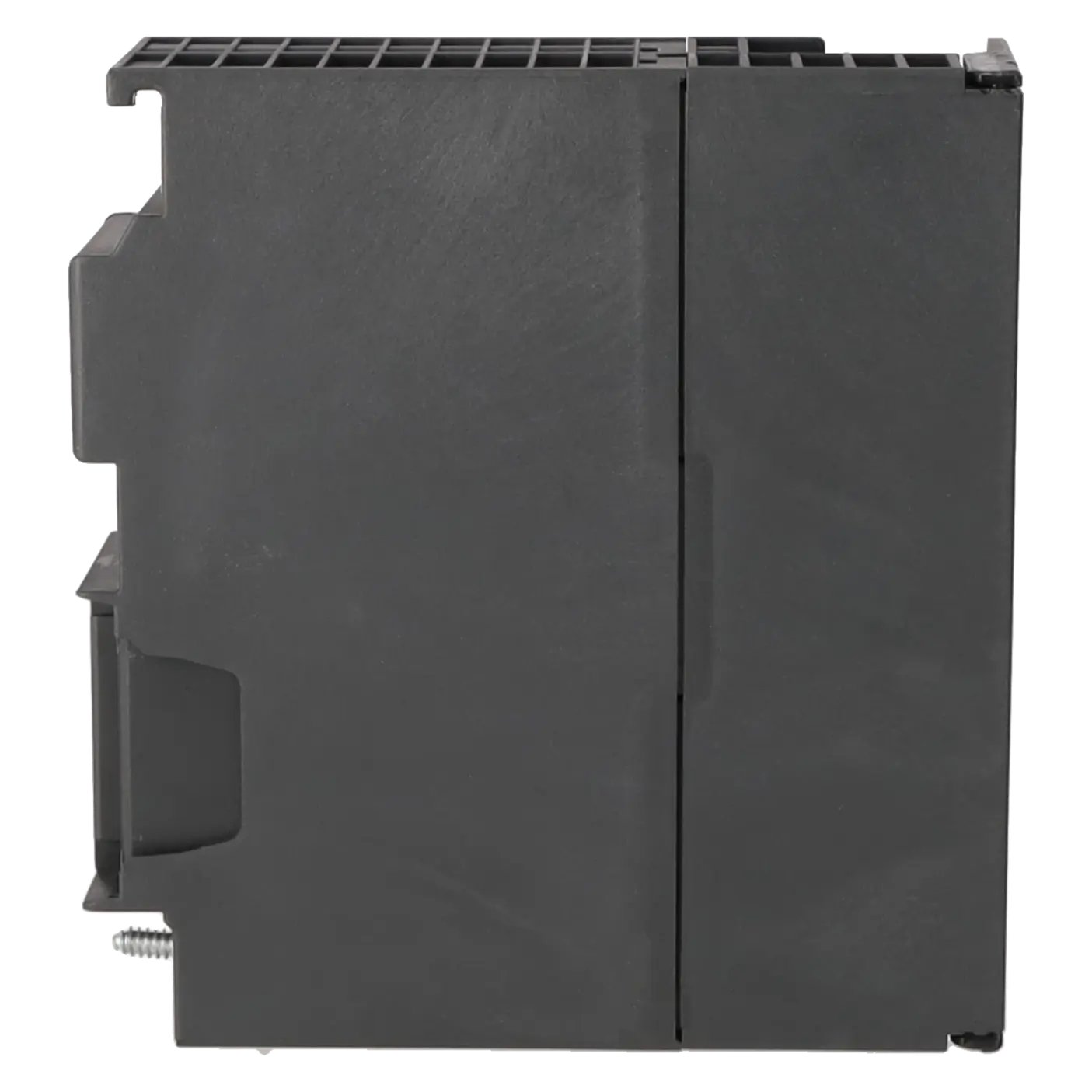

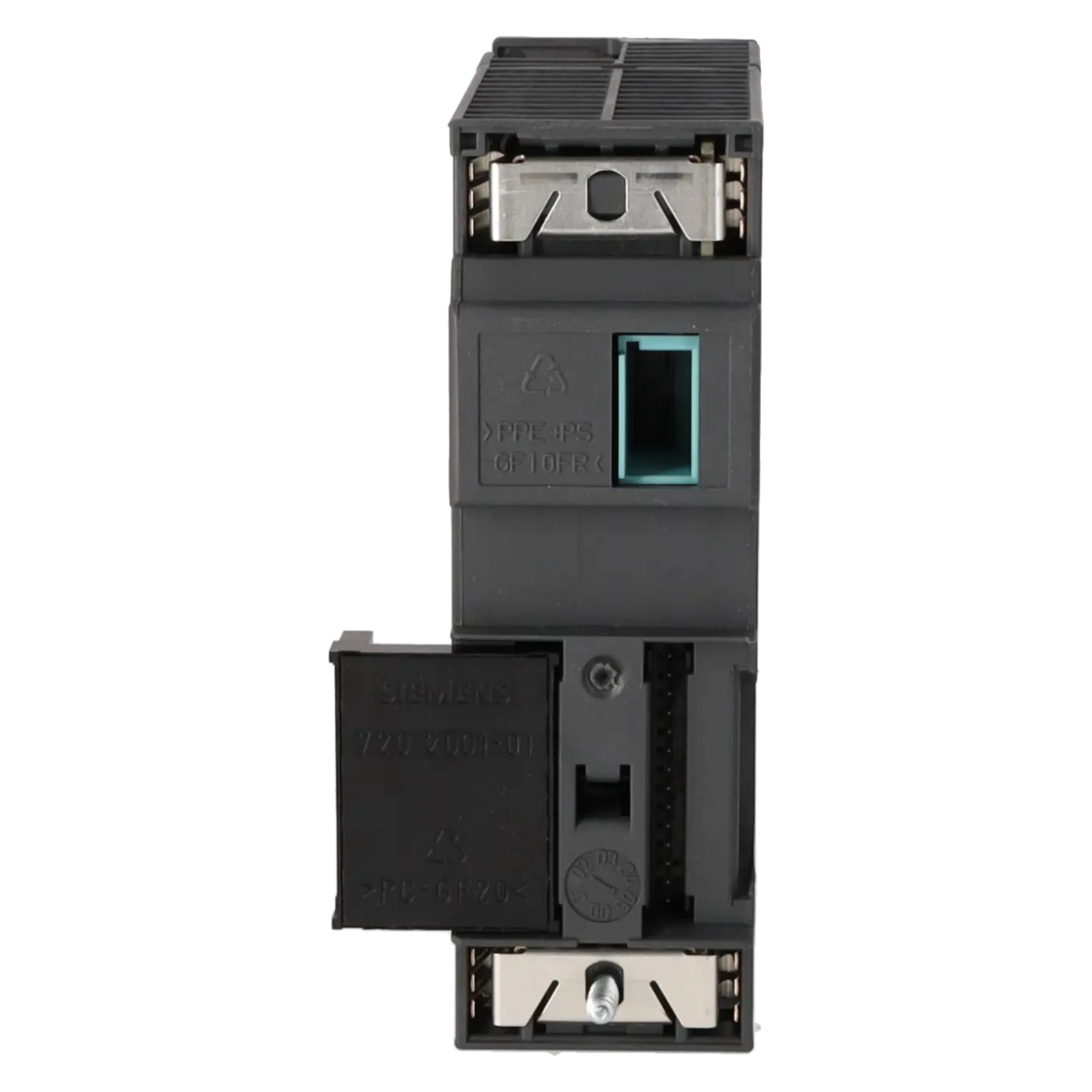

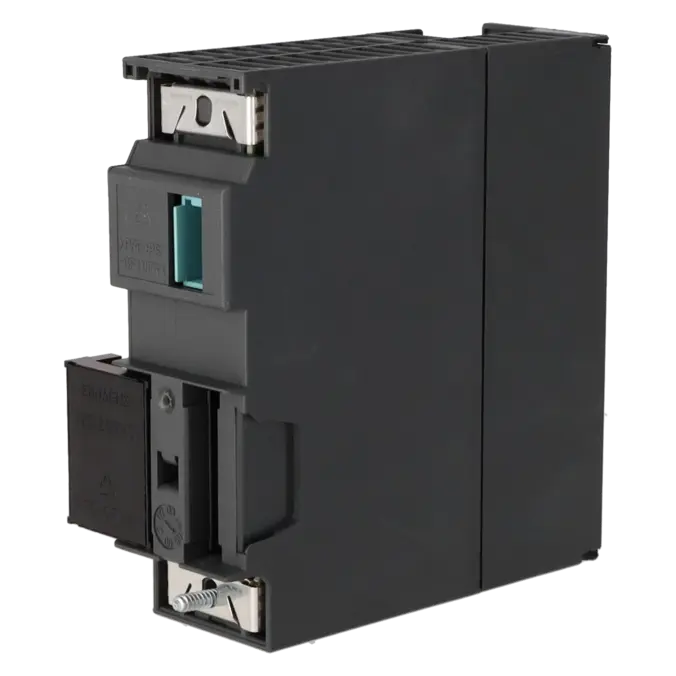

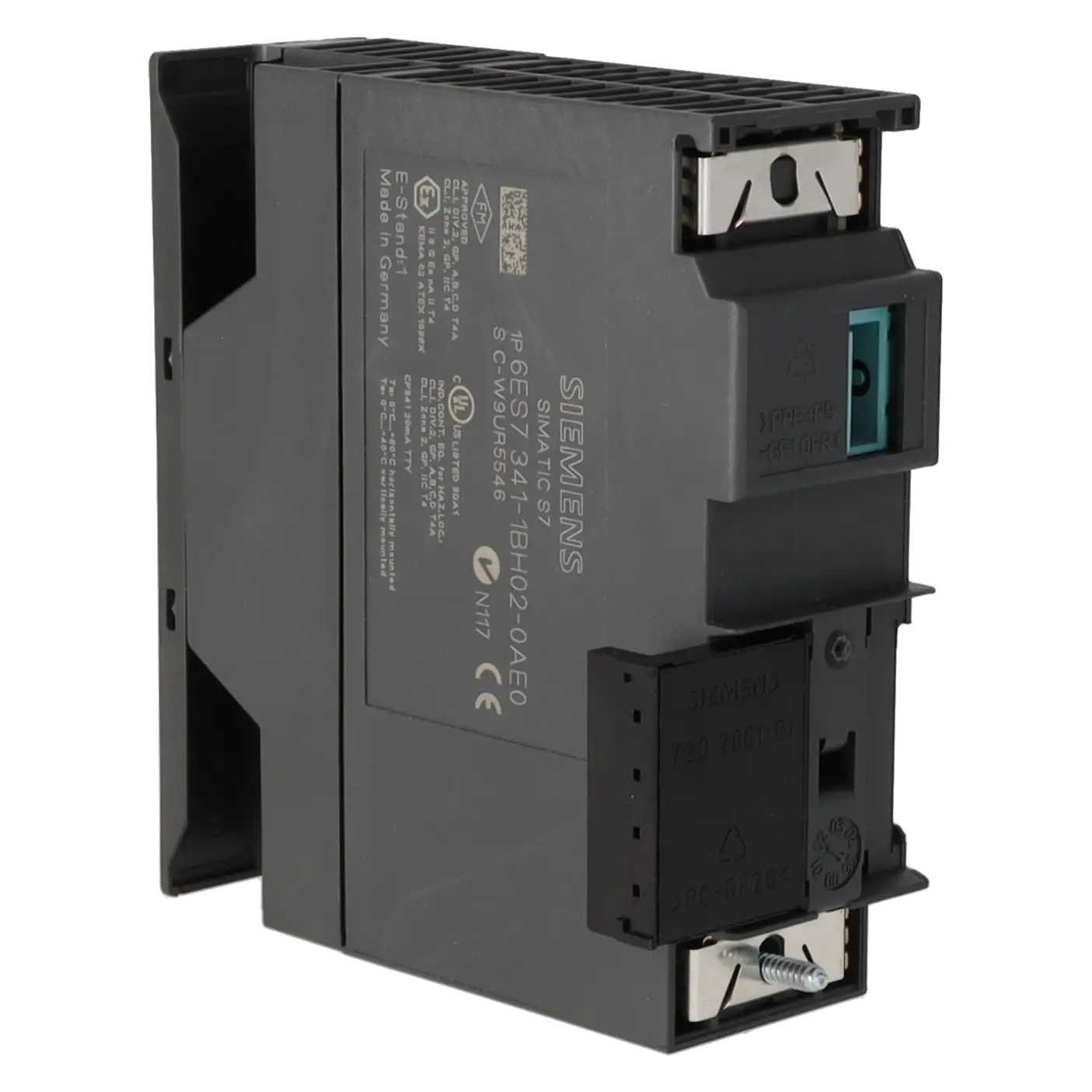

SIEMENS 6ES7341-1BH02-0AE0

Was ist 6ES7341-1BH02-0AE0 und wo wird es eingesetzt

Die 6ES7341-1BH02-0AE0 ist ein SIEMENS SIMATIC S7-300 CP 341 Kommunikationsprozessor für serielle Punkt-zu-Punkt-Kopplungen. Die Baugruppe wird eingesetzt, wenn eine S7-300-Steuerung Daten mit Automatisierungsgeräten, Rechnern, seriellen Druckern oder anderen Kommunikationspartnern über eine 20-mA-TTY-Schnittstelle austauschen soll. Typische Anwendungen liegen in Bestandsanlagen, Maschinensteuerungen, Prozessanbindungen und Modernisierungsumgebungen, in denen vorhandene serielle Kommunikation weiter genutzt werden muss. Besonders relevant ist der Artikel bei Anlagen, die auf SIMATIC S7-300 basieren und nicht kurzfristig auf eine neue Steuerungsgeneration migriert werden sollen. Für Instandhaltung und Einkauf ist die eindeutige Zuordnung über Herstellerartikelnummer, Baureihe und Schnittstellenvariante entscheidend, damit Ersatz, Reparatur oder Austausch technisch passend geplant werden können.

Wichtige technische Daten und was diese in der Praxis bedeuten

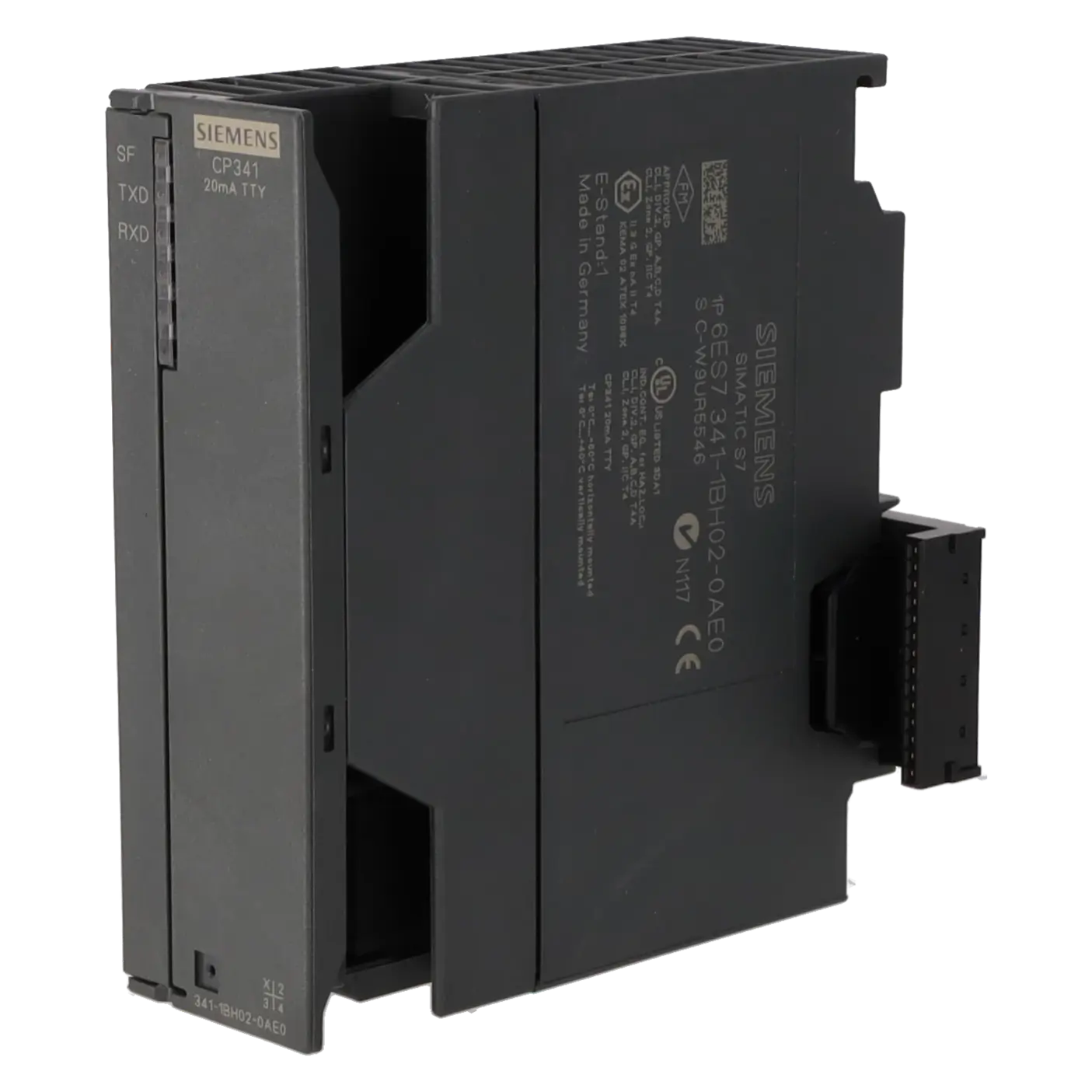

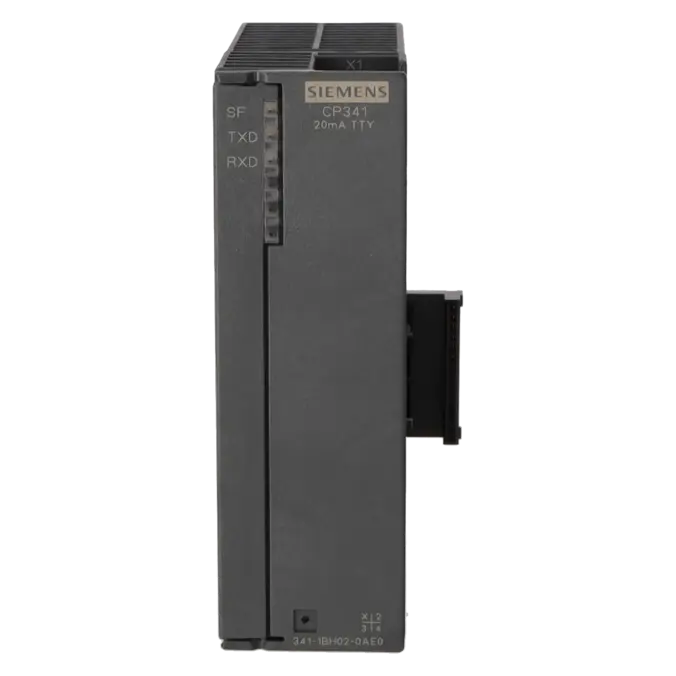

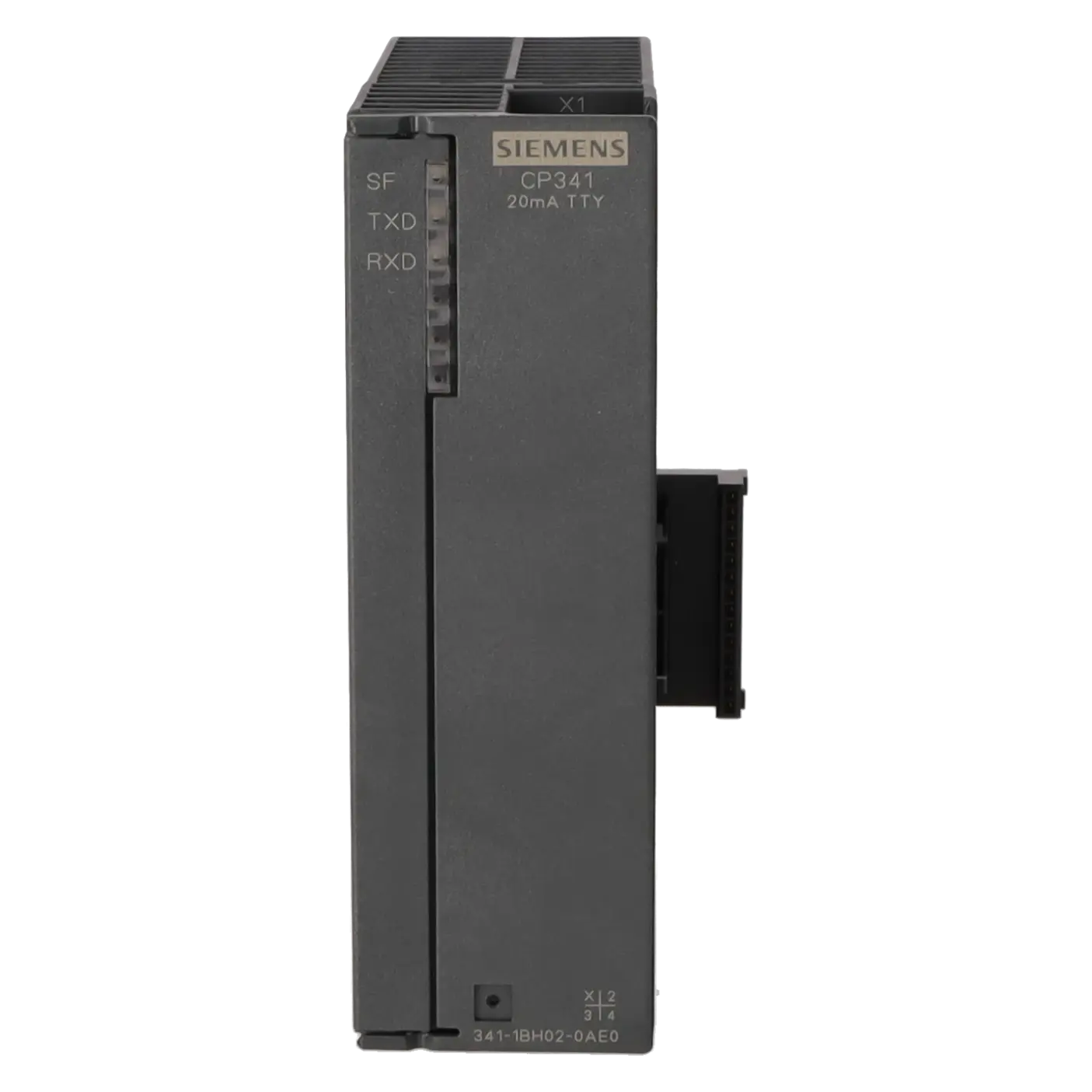

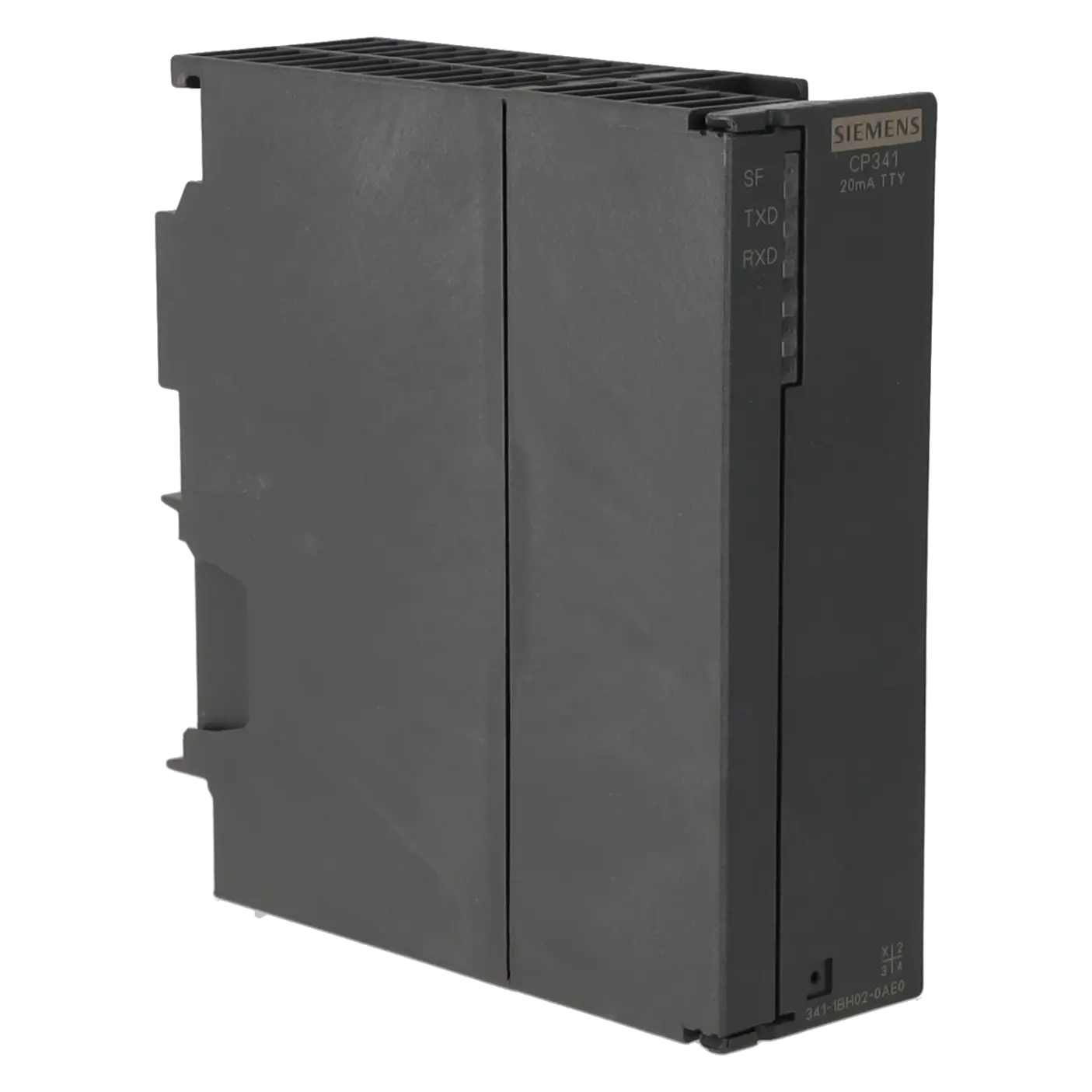

Die Baugruppe 6ES7341-1BH02-0AE0 arbeitet mit DC 24 V und besitzt eine einzelne, potentialgetrennte 20-mA-TTY-Schnittstelle über eine 9-polige Sub-D-Buchse. Die Übertragungsgeschwindigkeit reicht von 0,3 kbit/s bis 19,2 kbit/s, was für serielle Punkt-zu-Punkt-Verbindungen mit definierten Telegrammabläufen relevant ist. Die maximale Leitungslänge von bis zu 1.000 m kann bei der Bewertung bestehender Verdrahtung und bei Störungen an langen Anlagenstrecken wichtig sein. Unterstützt werden die Protokolltreiber 3964(R), ASCII und RK 512 sowie serielle Druckeranbindungen. Die LEDs für RxD, TxD und SF helfen bei der ersten Diagnose, weil sie Empfang, Senden und Sammelfehler direkt an der Baugruppe sichtbar machen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Der Life-Cycle-Status der 6ES7341-1BH02-0AE0 ist mit PM400: Produktauslauf angekündigt gekennzeichnet; der Phase-out ist seit dem 01.10.2023 wirksam. Für Betreiber bedeutet dieser Status, dass Beschaffung, Reparaturfähigkeit, Ersatzteilstrategie und Anlagenverfügbarkeit aktiv bewertet werden sollten. Ein direkter, eindeutig kompatibler Nachfolger sollte nicht ohne technische Prüfung angenommen werden, da Schnittstelle, Protokoll, Projektierung, Funktionsbausteine und bestehende Verdrahtung zusammenpassen müssen. Bei abgekündigten S7-300-Baugruppen entstehen häufig Risiken durch Ersatzteilknappheit, längere Beschaffungswege oder ungeplante Stillstände. Sinnvoll sind deshalb eine frühzeitige Bewertung der installierten Basis, eine definierte Reparaturstrategie und eine kontrollierte Bevorratung kritischer Kommunikationsbaugruppen.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Für die 6ES7341-1BH02-0AE0 sind vor allem Reparatur, Austausch, geprüfte Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und die bestehende S7-300-Anlage ohne sofortige Migration weiterbetrieben werden soll. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme im Vordergrund steht und die technische Passfähigkeit gesichert ist. Life Cycle Management unterstützt bei der strukturierten Bewertung von Obsoleszenzrisiken, Bestandsdaten, Reparaturstrategie und Bevorratung. Ergänzend können Fachseminare zur SIMATIC-S7-Fehlersuche helfen, Diagnosemeldungen, Projektierung und Austauschprozesse sicherer zu beherrschen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6ES7341-1BH02-0AE0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in einer bestehenden SIMATIC S7-300 Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft; Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.

Gibt es einen direkten Nachfolger für 6ES7341-1BH02-0AE0?

Ein direkter, ohne Prüfung austauschbarer Nachfolger sollte nicht vorausgesetzt werden. Bei Kommunikationsbaugruppen entscheidet nicht nur die Artikelnummer, sondern auch die Schnittstellenvariante, die Projektierung, das verwendete Protokoll und das Zusammenspiel mit dem Kommunikationspartner. Vor einem Ersatz sollte deshalb geprüft werden, ob die 20-mA-TTY-Schnittstelle, die Telegrammstruktur, die Funktionsbausteine und die bestehende Verdrahtung unverändert weiterverwendet werden können. Bei abgekündigten Baugruppen ist häufig zu bewerten, ob Reparatur, Austausch, Bevorratung oder eine geplante Migration wirtschaftlich sinnvoller ist.

Ist 6ES7341-1BH02-0AE0 mit bestehenden SIMATIC S7-300 Anlagen kompatibel?

Die Baugruppe gehört zur SIMATIC S7-300 Produktfamilie und ist für CP-341-Punkt-zu-Punkt-Kommunikation mit 20-mA-TTY-Schnittstelle vorgesehen. Für den tatsächlichen Einsatz muss die Kompatibilität jedoch immer an der konkreten Anlage geprüft werden. Entscheidend sind Steckplatz, Hardwarekonfiguration, STEP-7-Projektierung, Parametrieroberfläche, verwendete Kommunikationsbausteine und die Ausführung des seriellen Partners. Bei einem Austausch sollte die vorhandene Artikelnummer exakt abgeglichen werden, damit nicht versehentlich eine andere CP-341-Schnittstellenvariante wie RS232 oder RS422/485 eingesetzt wird.

Was ist vor dem Austausch von 6ES7341-1BH02-0AE0 zu sichern?

Vor dem Austausch sollten die Hardwarekonfiguration, die CP-341-Parametrierung, relevante Kommunikationsbausteine und die zugehörigen Datenbausteine gesichert werden. Zusätzlich sind Protokollart, Baudrate, Parität, Stopbits, Telegrammlängen und Partneradressen zu dokumentieren. Besonders bei 20-mA-TTY-Verbindungen sollten auch Pinbelegung, Schirmung, Leitungslänge und Klemmenbelegung nachvollziehbar festgehalten werden. Eine saubere Datensicherung reduziert das Risiko, dass nach dem mechanischen Austausch eine funktionsfähige Baugruppe nicht korrekt kommuniziert, weil Projektierung oder Verdrahtung vom Anlagenzustand abweichen.

Wann ist Austausch statt Reparatur bei 6ES7341-1BH02-0AE0 sinnvoll?

Ein Austausch ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und eine passende, geprüfte Baugruppe verfügbar ist. Eine Reparatur ist dagegen interessant, wenn die bestehende Einheit weiterverwendet werden soll, die Ursache nachvollziehbar geprüft werden kann und keine sofortige Migration geplant ist. In vielen Fällen ist eine Kombination aus Austausch zur schnellen Wiederinbetriebnahme und anschließender Reparatur der defekten Baugruppe sinnvoll. Dadurch kann die instand gesetzte Einheit später als Ersatzteil für die eigene Bevorratung genutzt werden.

Wie lässt sich ein Ausfall von 6ES7341-1BH02-0AE0 kurzfristig überbrücken?

Eine kurzfristige Überbrückung hängt davon ab, ob ein passendes Austauschgerät, ein geprüftes Gebrauchtgerät oder eine reparaturfähige Altbaugruppe zur Verfügung steht. Technisch muss die Baugruppe zur 20-mA-TTY-Kommunikation, zur Projektierung und zum vorhandenen Kommunikationspartner passen. Bei kritischen Anlagen sollte eine Ersatzteilstrategie definiert werden, damit abgekündigte Kommunikationsbaugruppen nicht erst im Störfall beschafft werden müssen. Bevorratung, Reparaturfreigabe und Life Cycle Management können helfen, Stillstandsrisiken planbarer zu machen.

Warum ist der Produktstatus PM400 bei 6ES7341-1BH02-0AE0 für den Einkauf relevant?

Der Status PM400: Produktauslauf angekündigt zeigt, dass die langfristige Beschaffung aktiv bewertet werden sollte. Für den Einkauf bedeutet das, Preis, Verfügbarkeit und Lieferzeit tagesaktuell zu prüfen und Alternativen nicht nur kaufmännisch, sondern auch technisch abzusichern. Bei abgekündigten Baugruppen kann eine reine Ersatzbeschaffung zu kurz greifen, wenn Reparaturfähigkeit, geprüfte Austauschgeräte, Bevorratung und Migrationszeitplan nicht berücksichtigt werden. Eine abgestimmte Strategie reduziert das Risiko, dass eine einzelne schwer beschaffbare Kommunikationsbaugruppe die Anlagenverfügbarkeit gefährdet.
