SIEMENS 6ES7341-1AH02-0AE0

Was ist 6ES7341-1AH02-0AE0 und wo wird es eingesetzt

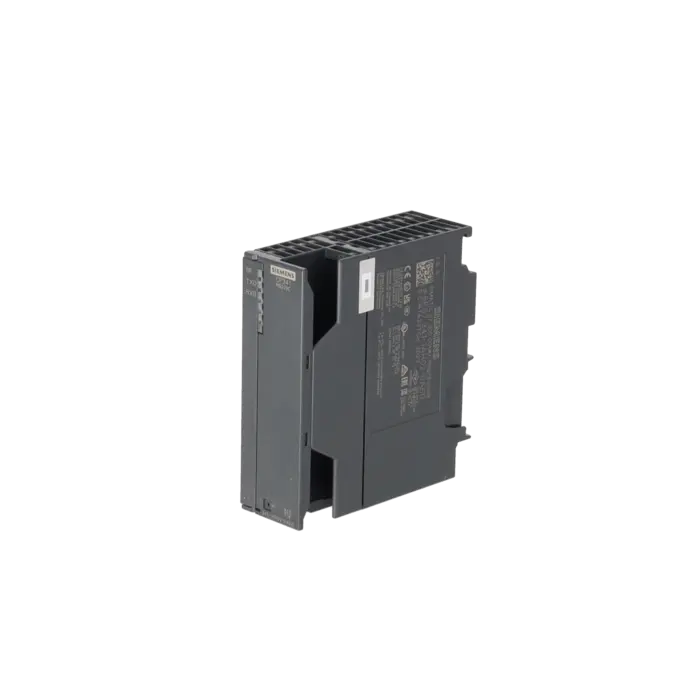

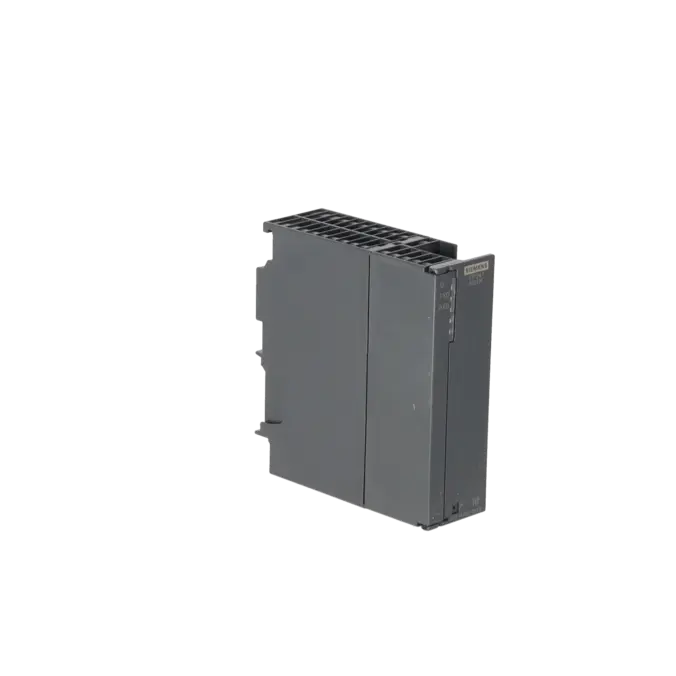

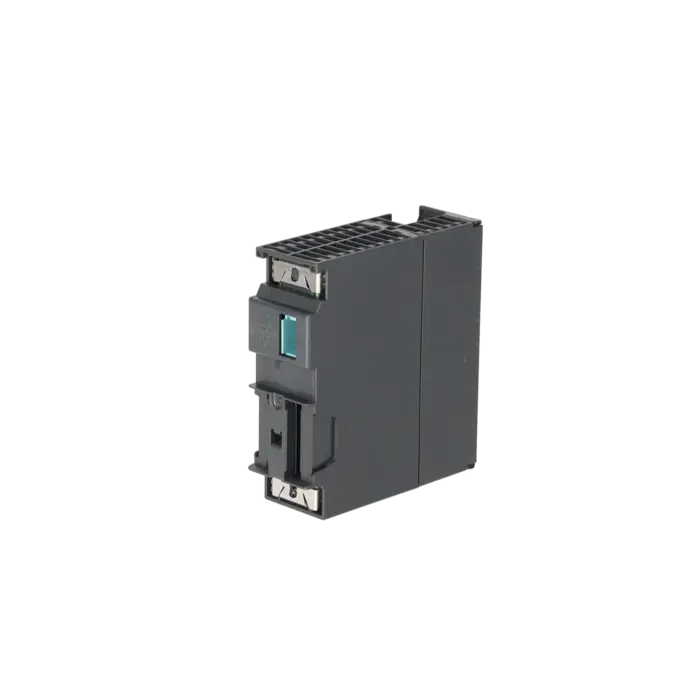

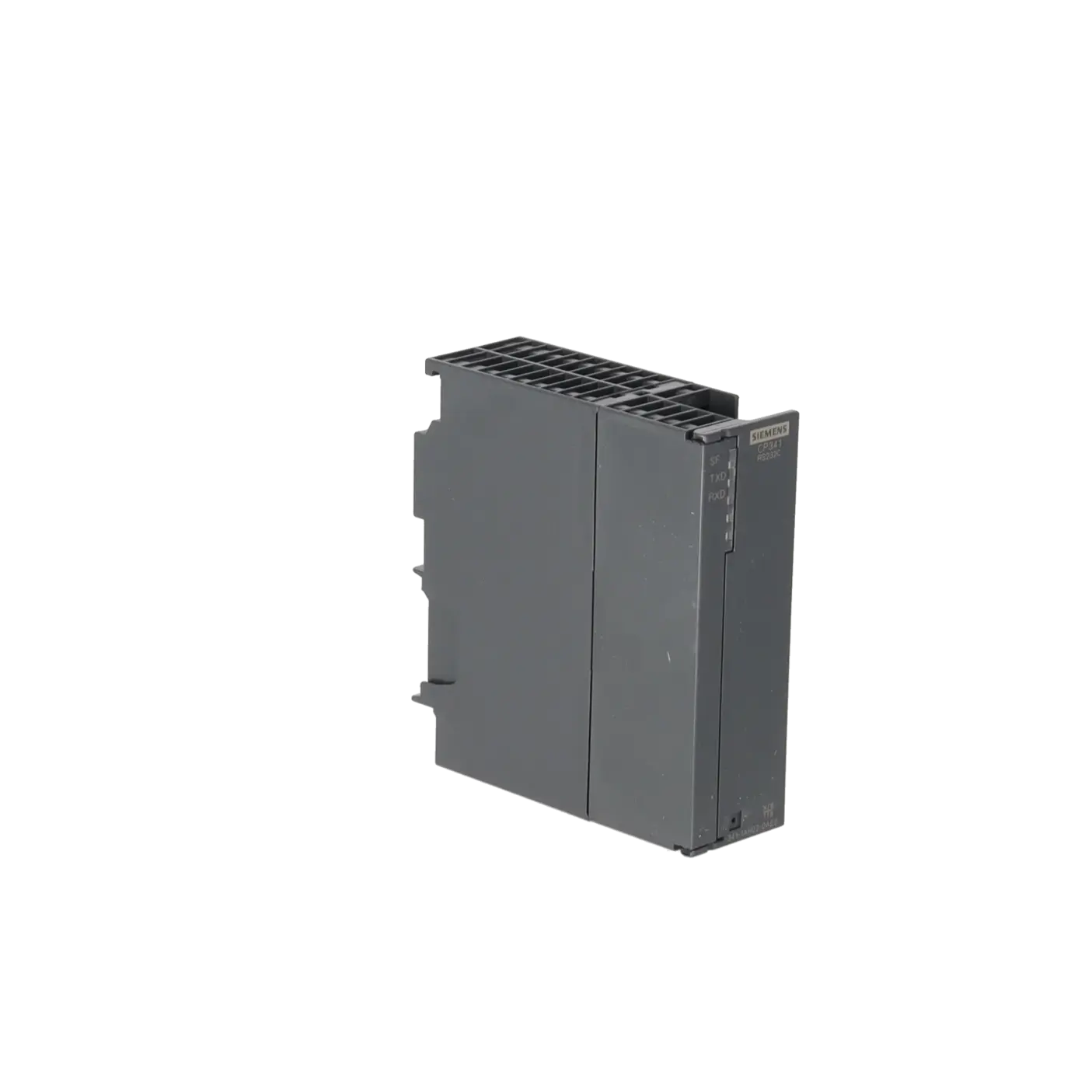

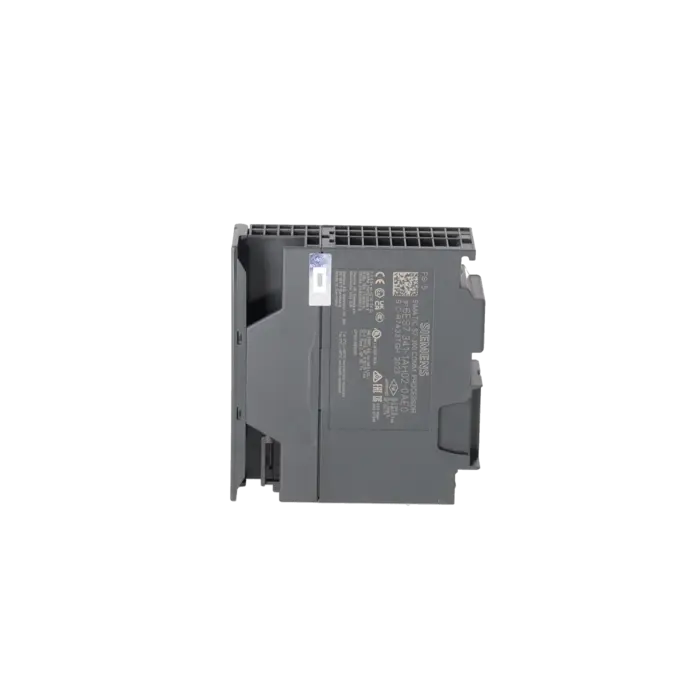

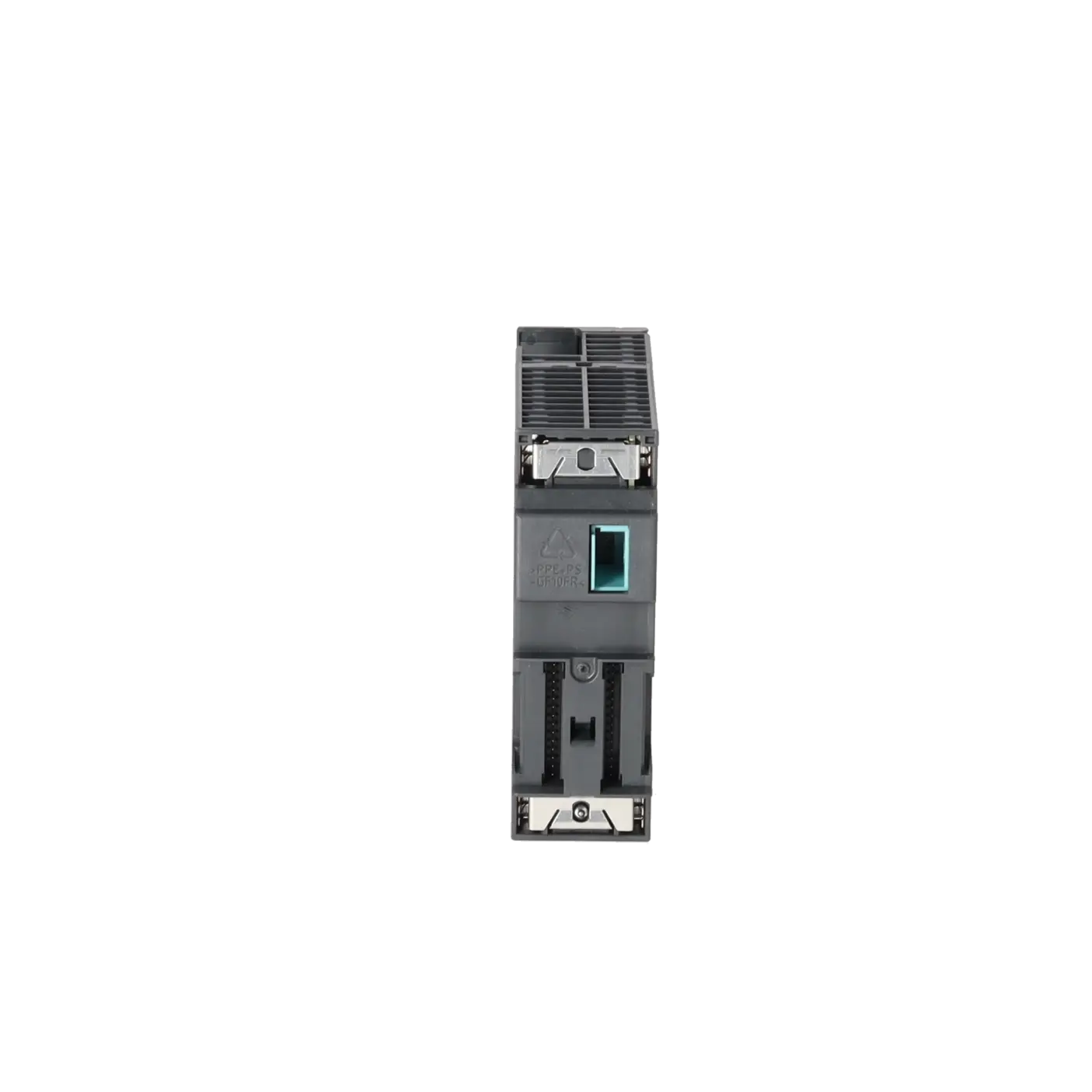

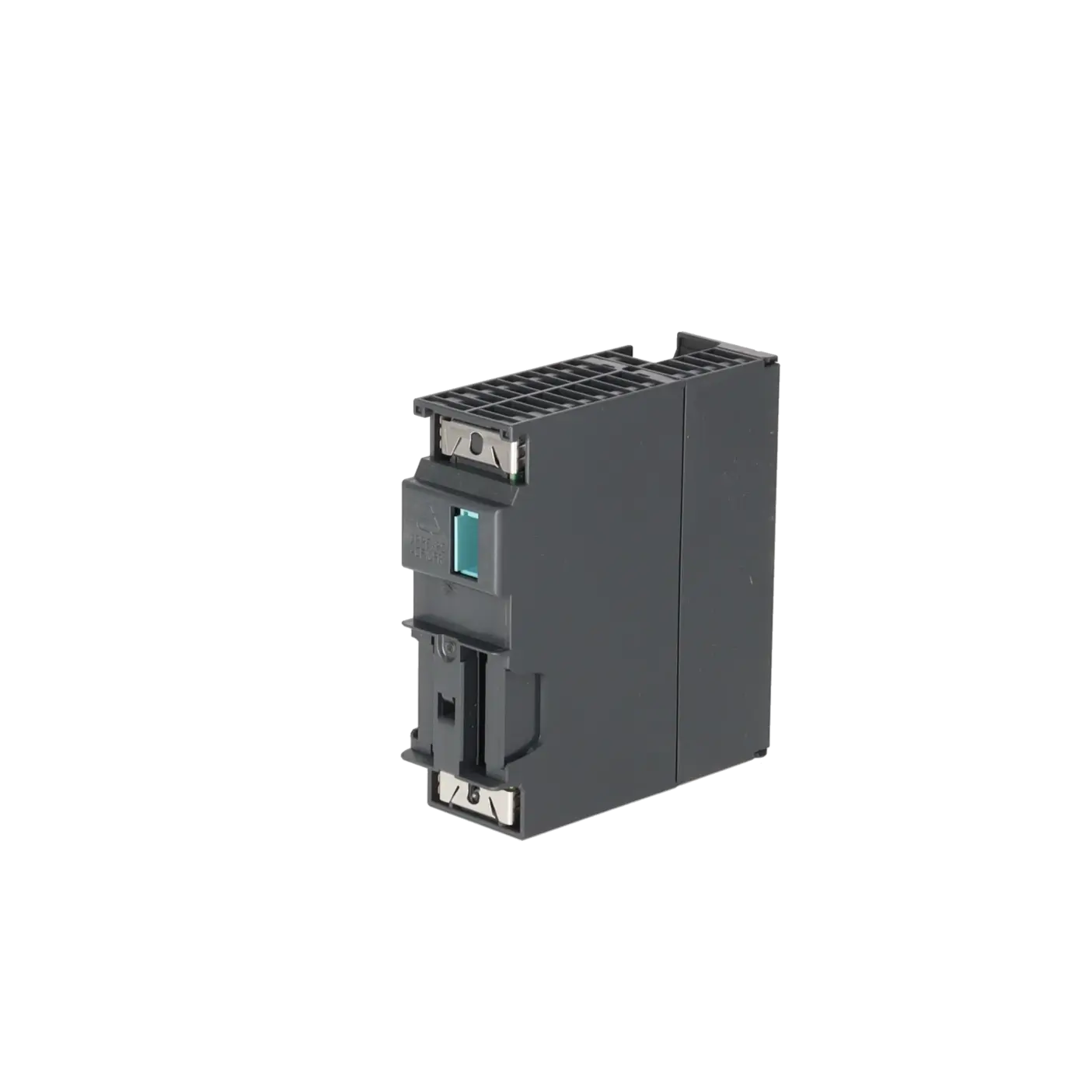

6ES7341-1AH02-0AE0 ist ein SIMATIC S7-300 Kommunikationsprozessor CP 341 mit RS-232C-Schnittstelle (V.24). Das Modul ist für die Punkt-zu-Punkt-Kommunikation ausgelegt und verbindet eine S7-300 mit anderen Automatisierungsgeräten, Rechnern oder seriellen Fremdsystemen. Typische Einsatzfelder sind die Anbindung von Messgeräten, Scannern, Waagen, Druckern, Altsteuerungen oder Leitsystemen, wenn eine stabile serielle Kommunikation benötigt wird. Siemens nennt außerdem den Einsatz mit Fremd-SPS, Geräten mit einfachen Protokollstrukturen und seriellen Druckern. Für Betreiber bestehender Anlagen ist das Modul vor allem dann wichtig, wenn eine vorhandene RS-232-Kommunikation unverändert weiterlaufen soll und ein Umbau der Anlage vermieden werden muss.

Überblick der wichtigsten technischen Daten und was diese bedeuten

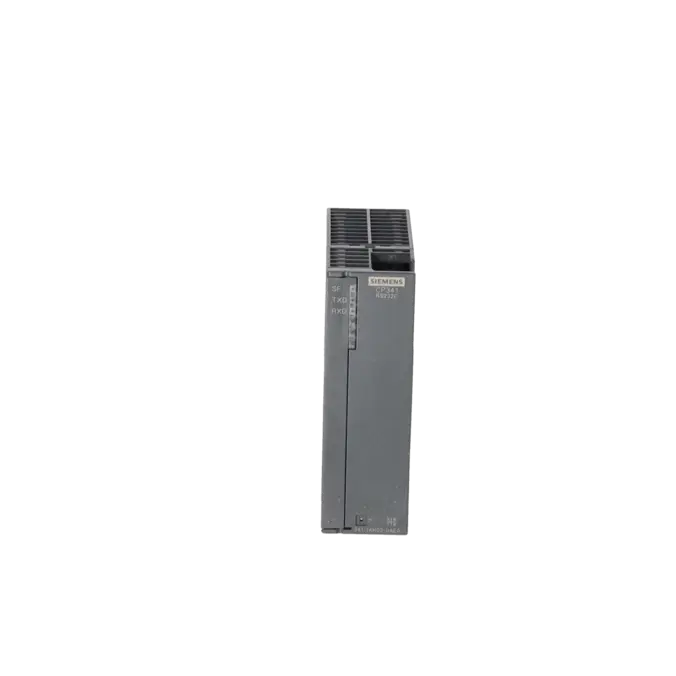

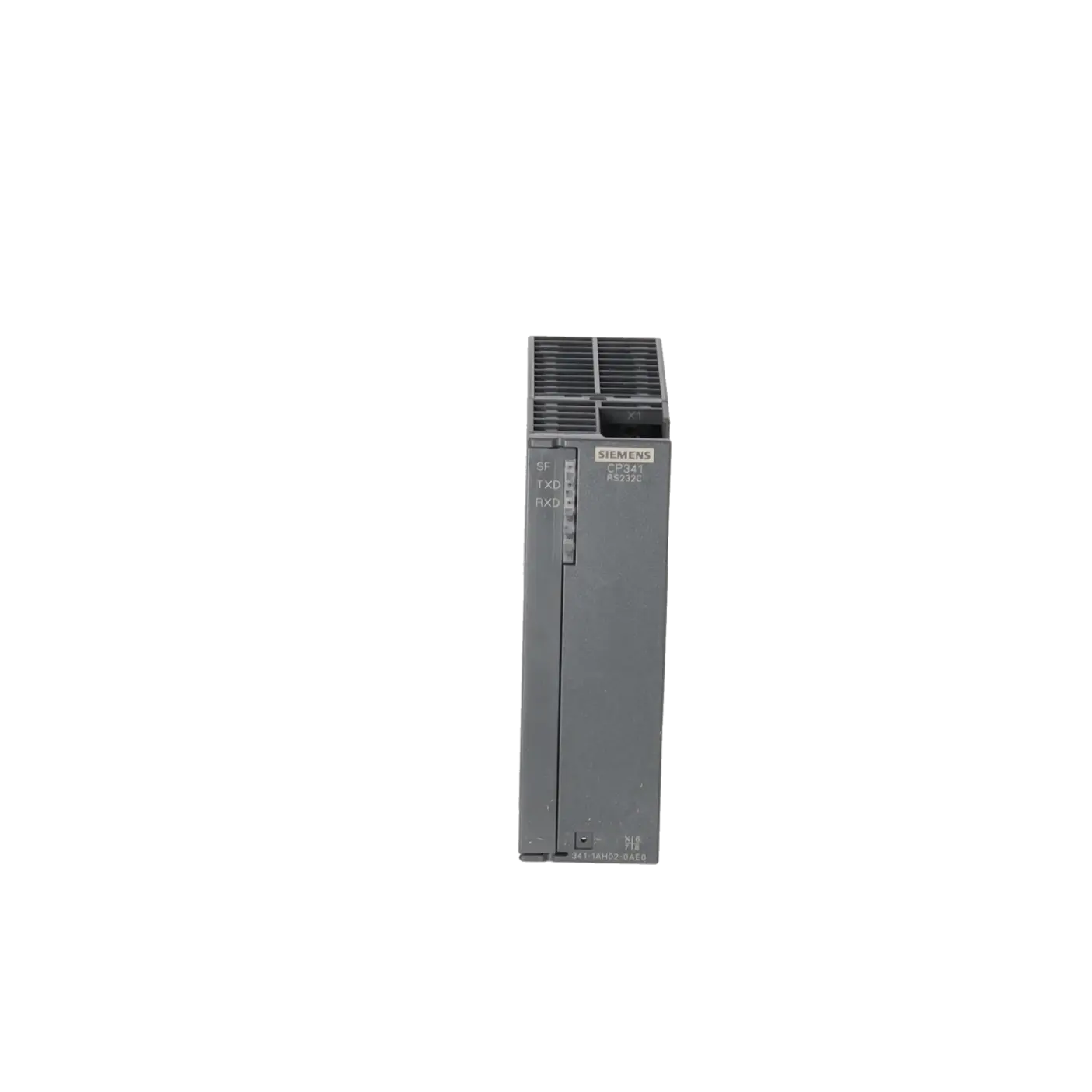

Der CP 341 arbeitet mit 24 V DC, benötigt maximal 100 mA aus L+ und zusätzlich bis zu 70 mA über den Rückwandbus. Er besitzt eine galvanisch getrennte RS-232C-Schnittstelle mit 9-poligem Sub-D-Stecker. Die Übertragungsrate reicht von 0,3 bis 115,2 kbit/s, die maximale Leitungslänge beträgt 15 m. Unterstützt werden die integrierten Protokolltreiber 3964(R), ASCII und RK 512; zusätzlich ist ein Druckertreiber verfügbar. Die maximale Telegrammlänge beträgt 4.096 Byte. Für die Diagnose stehen die LEDs RxD, TxD und SF zur Verfügung. Im Schaltschrank sind außerdem die Umgebungsdaten relevant: 0 bis 60 °C im Betrieb, Maße 40 x 125 x 120 mm und Gewicht rund 300 g. Für Instandhalter heißt das: kompakte Bauform, klare Diagnose und sichere serielle Kopplung in Bestandsanlagen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6ES7341-1AH02-0AE0 im aktuellen Datenblatt als “spare part”. Gleichzeitig weist die Siemens Industry Mall für dieses Modul den Lifecycle-Status PM410 / Product cancellation mit Wirksamkeit seit 01.10.2025 aus. Für Einkauf und Instandhaltung ist das ein wichtiger Hinweis: Die Baugruppe gehört zur späten Produktphase, sodass Bestandsabsicherung, Reparaturfähigkeit und Austauschstrategien an Bedeutung gewinnen. Für Modernisierungsprojekte nennt Siemens in seiner Migrationsübersicht von S7-300 auf S7-1500 als zugeordnetes Nachfolgeprodukt den CM PtP RS232 HF 6ES7541-1AD00-0AB0. Diese Zuordnung ist vor allem für eine geplante Migration relevant, nicht für die einfache 1:1-Erhaltung einer bestehenden S7-300-Anlage.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für Betreiber obsoleszenznaher Anlagen sind mehrere Beschaffungswege sinnvoll. EICHLER bietet für 6ES7341-1AH02-0AE0 Reparatur, Austausch, Gebraucht und Neu an. Auf der Produktseite ist die Reparatur mit 2–5 Tagen angegeben; sie umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie. Zusätzlich sind Austausch und gebrauchte Baugruppen auf Anfrage verfügbar. Zum Recherchezeitpunkt wird auch Neuware mit 1–3 Tagen ausgewiesen. Für Instandhalter ist Reparatur besonders dann sinnvoll, wenn Parametrierung, Anlagenlogik und Verdrahtung unverändert bleiben sollen. Für Einkauf und Entscheider bieten Austausch, Gebraucht- oder Neuteilbeschaffung eine Möglichkeit, Stillstandszeiten zu reduzieren, Versorgungsrisiken abzufedern und die Anlage trotz Obsoleszenz betriebsfähig zu halten. EICHLER richtet diese Leistungen an Unternehmen.

Ist 6ES7341-1AH02-0AE0 noch lieferbar oder schon abgekündigt?

Siemens kennzeichnet das Modul weiterhin als Ersatzteil, gleichzeitig ist in der Industry Mall der Lifecycle-Status PM410 / Product cancellation seit 01.10.2025 hinterlegt. Für die Praxis bedeutet das: Die Baugruppe ist kein zukunftsoffenes Standardprodukt mehr, sondern ein Artikel in einer späten Lebenszyklusphase. Für Betreiber bestehender Maschinen werden deshalb Lagerverfügbarkeit, Reparatur, Austausch und qualifizierte Gebrauchtbeschaffung wichtiger als die reine Neuteilstrategie. EICHLER listet für dieses Modell genau diese Wege parallel.

Welche Geräte kann ich mit dem CP 341 RS232 anbinden?

Der CP 341 ist für Punkt-zu-Punkt-Verbindungen gedacht und eignet sich für die Kopplung mit Automatisierungsgeräten, Rechnern, Fremd-SPS und weiteren seriellen Geräten. Siemens nennt ausdrücklich auch Geräte mit einfachen Protokollstrukturen sowie serielle Drucker. Damit ist das Modul besonders interessant, wenn in Bestandsanlagen RS-232-Schnittstellen weiterhin benötigt werden, etwa für Altgeräte, Mess- oder Identifikationssysteme. Zudem kann der CP 341 laut Siemens auch dezentral an ET 200M betrieben werden.

Welche Protokolle unterstützt 6ES7341-1AH02-0AE0?

Unterstützt werden die integrierten Treiber 3964(R), ASCII und RK 512; zusätzlich ist ein Druckertreiber verfügbar. Für Beschaffung und Retrofit ist das wichtig, weil sich darüber viele ältere oder proprietär angepasste Kommunikationsstrecken weiterbetreiben lassen. Die maximale Telegrammlänge beträgt 4.096 Byte, die Schnittstelle arbeitet bis 115,2 kbit/s. Wer ein bestehendes Gerät ersetzen möchte, sollte deshalb nicht nur die Artikelnummer vergleichen, sondern immer auch Protokoll, Baudrate und Handshake-Parametrierung prüfen.

Gibt es einen offiziellen Nachfolger von Siemens?

Für Migrationsprojekte von S7-300 auf S7-1500 ordnet Siemens dem CP 341 RS232 6ES7341-1AH02-0AE0 den CM PtP RS232 HF 6ES7541-1AD00-0AB0 zu. Das ist die relevante Information für Anlagenbetreiber, die eine Modernisierung planen. Für reine Instandhaltung im bestehenden S7-300-Umfeld bleibt dagegen meist die Versorgung mit Originalbaugruppe, Austauschbaugruppe oder Reparatur die wirtschaftlichere Lösung, weil Verdrahtung, Schnittstellenlogik und vorhandene Programme erhalten bleiben können.

Woran erkenne ich, ob Reparatur oder Austausch wirtschaftlicher ist?

Eine Reparatur ist besonders sinnvoll, wenn die Anlage unverändert weiterlaufen soll, die Parametrierung bewährt ist und ein schneller Wiedereinbau wichtiger ist als ein Umbau. EICHLER nennt für die Reparatur 2–5 Tage und beschreibt den Leistungsumfang mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Austausch oder Gebraucht sind dann attraktiv, wenn sofortige Verfügbarkeit im Vordergrund steht oder ein internes Ersatzteillager kurzfristig aufgefüllt werden muss. Bei obsoleszenznahen S7-300-Baugruppen ist meist nicht eine einzige Strategie optimal, sondern die Kombination aus Reparaturfähigkeit plus gesicherter Ersatzteilversorgung.

Was sollte ich vor dem Austausch des Moduls im Schaltschrank prüfen?

Vor dem Tausch sollten Steckplatz, LADDR, Versorgung 24 V DC, Protokollauswahl, Baudrate, Parität, Stopbits, Handshake-Signale und der projektierte DB-Bereich geprüft werden. Ebenso wichtig sind die physikalischen Randbedingungen: Der CP 341 besitzt eine isolierte RS-232C-Schnittstelle, nutzt einen 9-poligen Sub-D-Stecker und ist für maximal 15 m Leitungslänge ausgelegt. Nach dem Einbau helfen die LEDs RxD, TxD und SF bei der Erstdiagnose. So vermeiden Sie, dass ein korrektes Ersatzmodul wegen falscher Parametrierung oder Verdrahtung fälschlich als defekt bewertet wird.
