SIEMENS 6ES7340-1CH02-0AE0

Was ist 6ES7340-1CH02-0AE0 und wo wird es eingesetzt

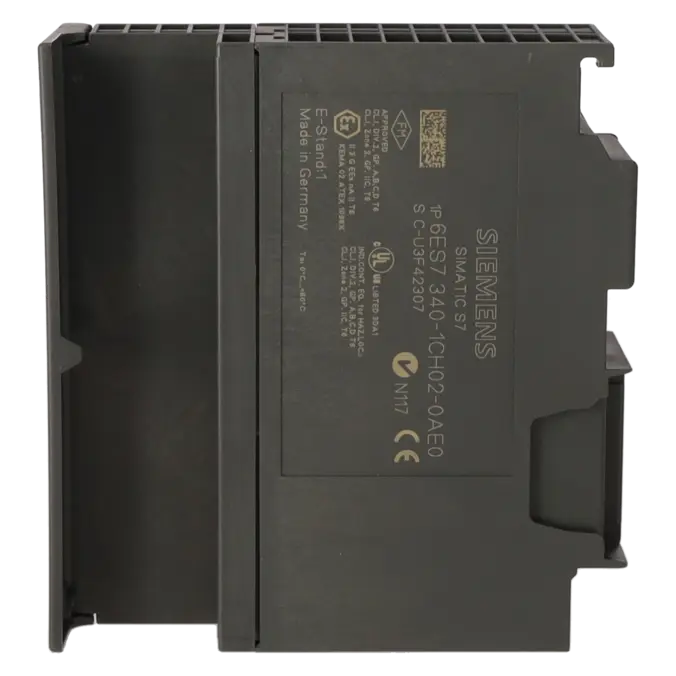

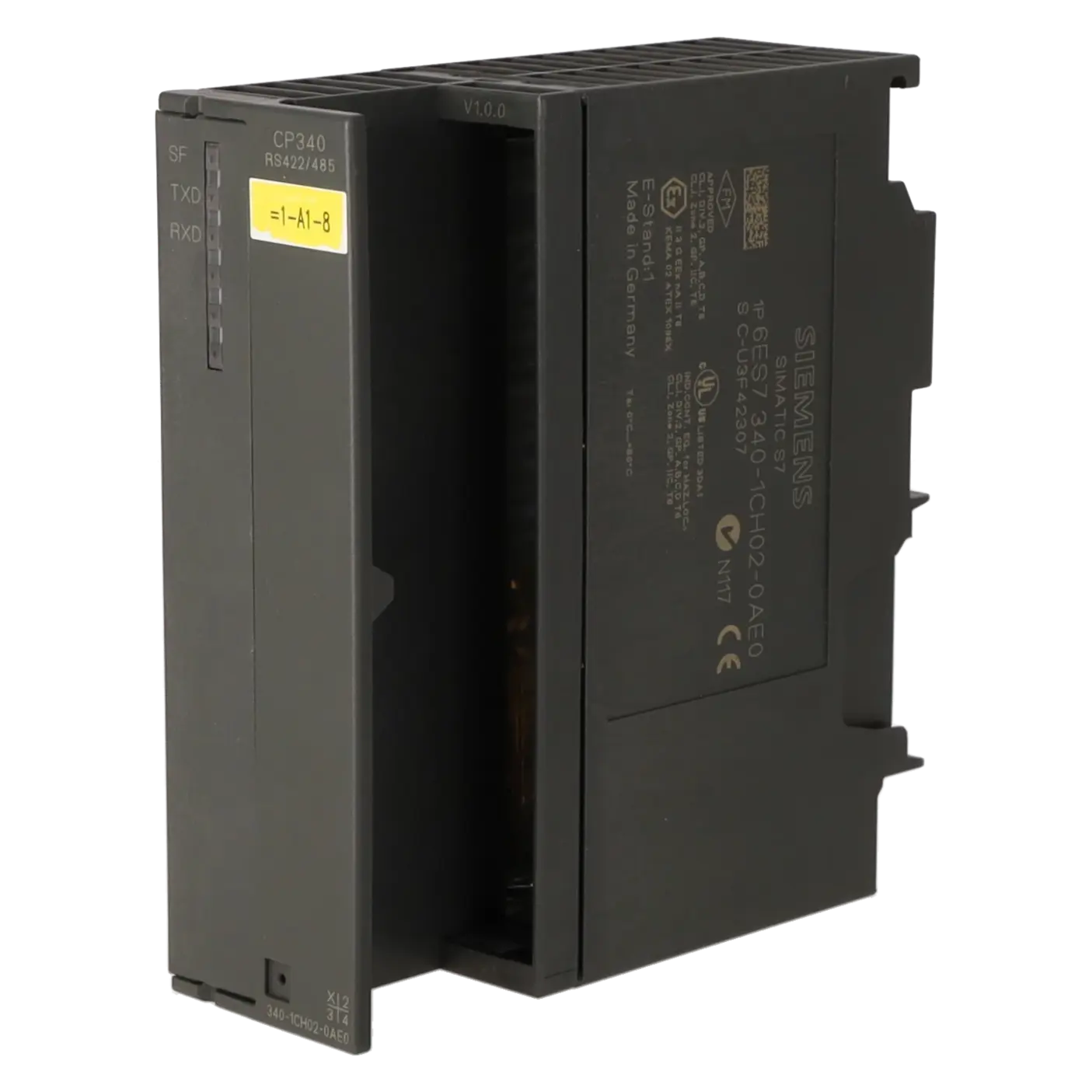

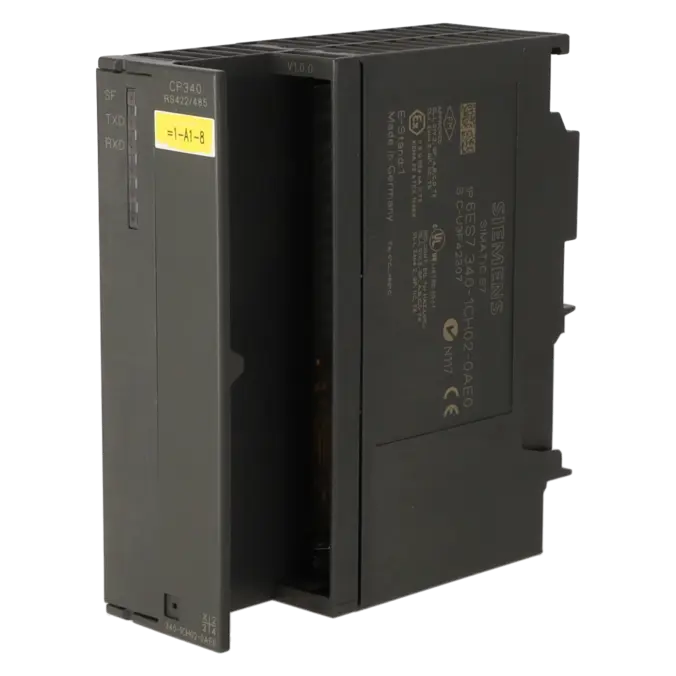

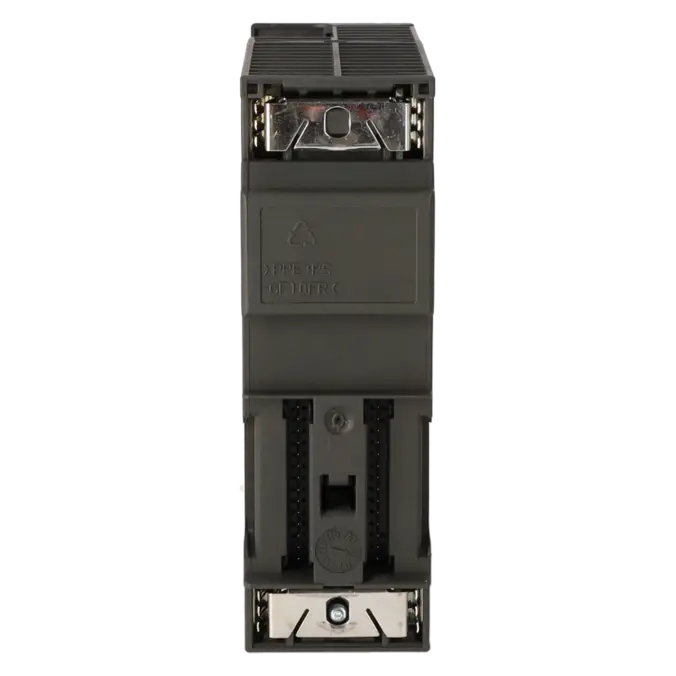

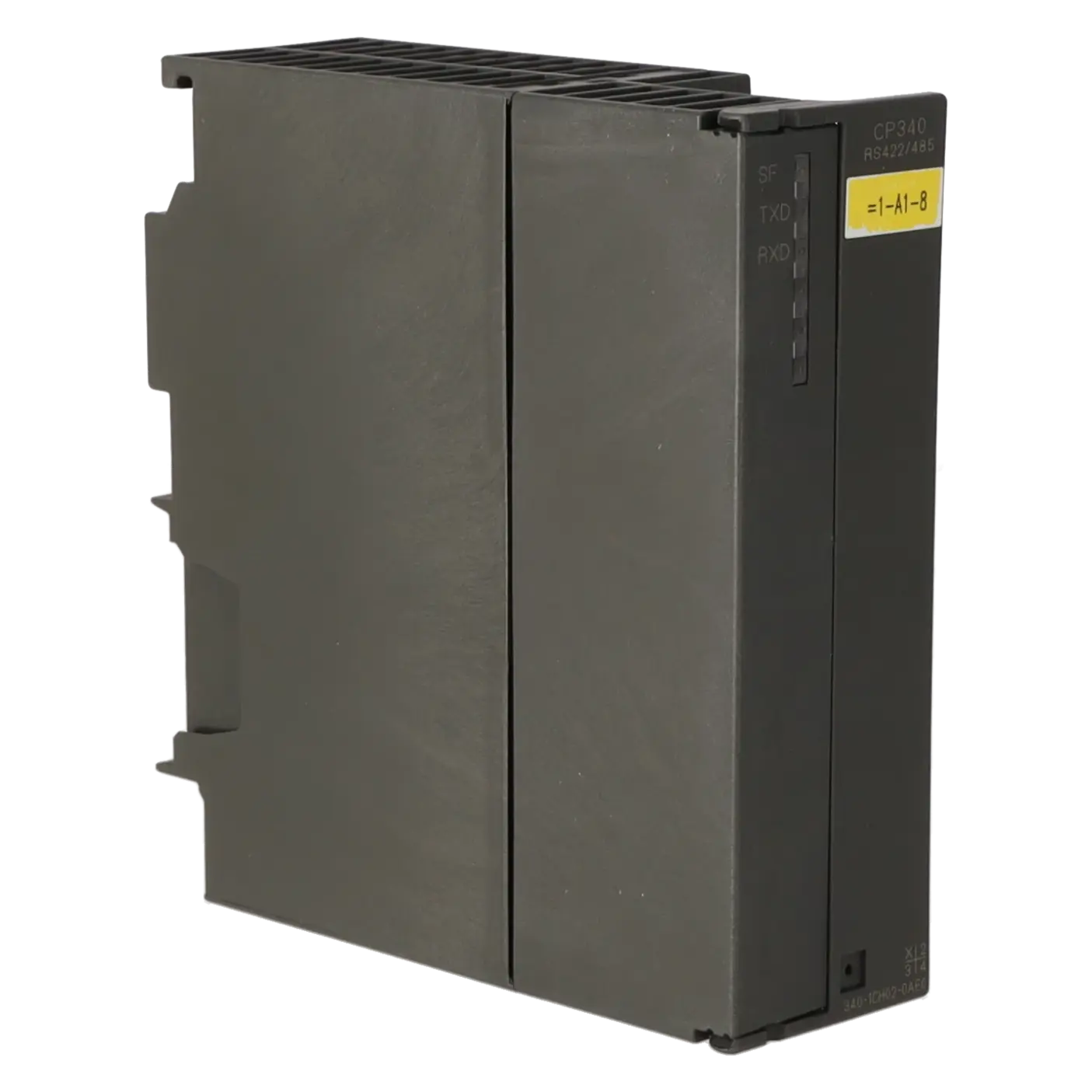

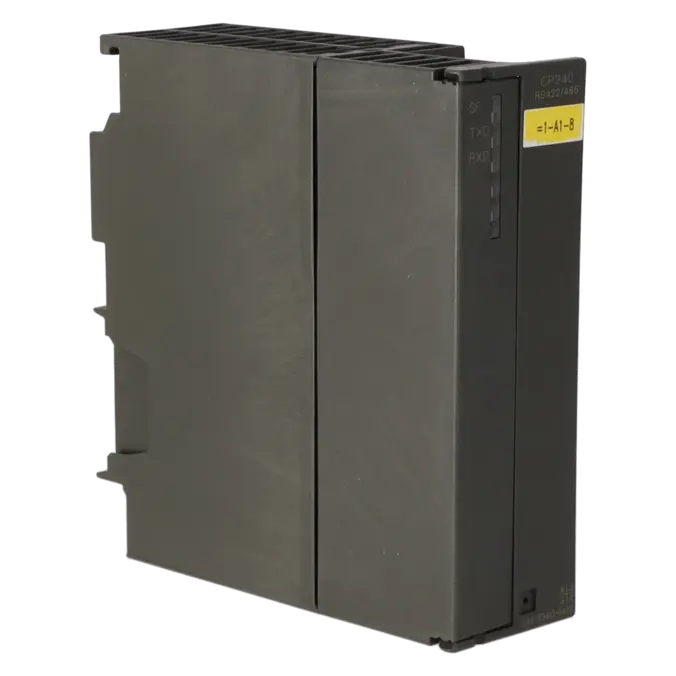

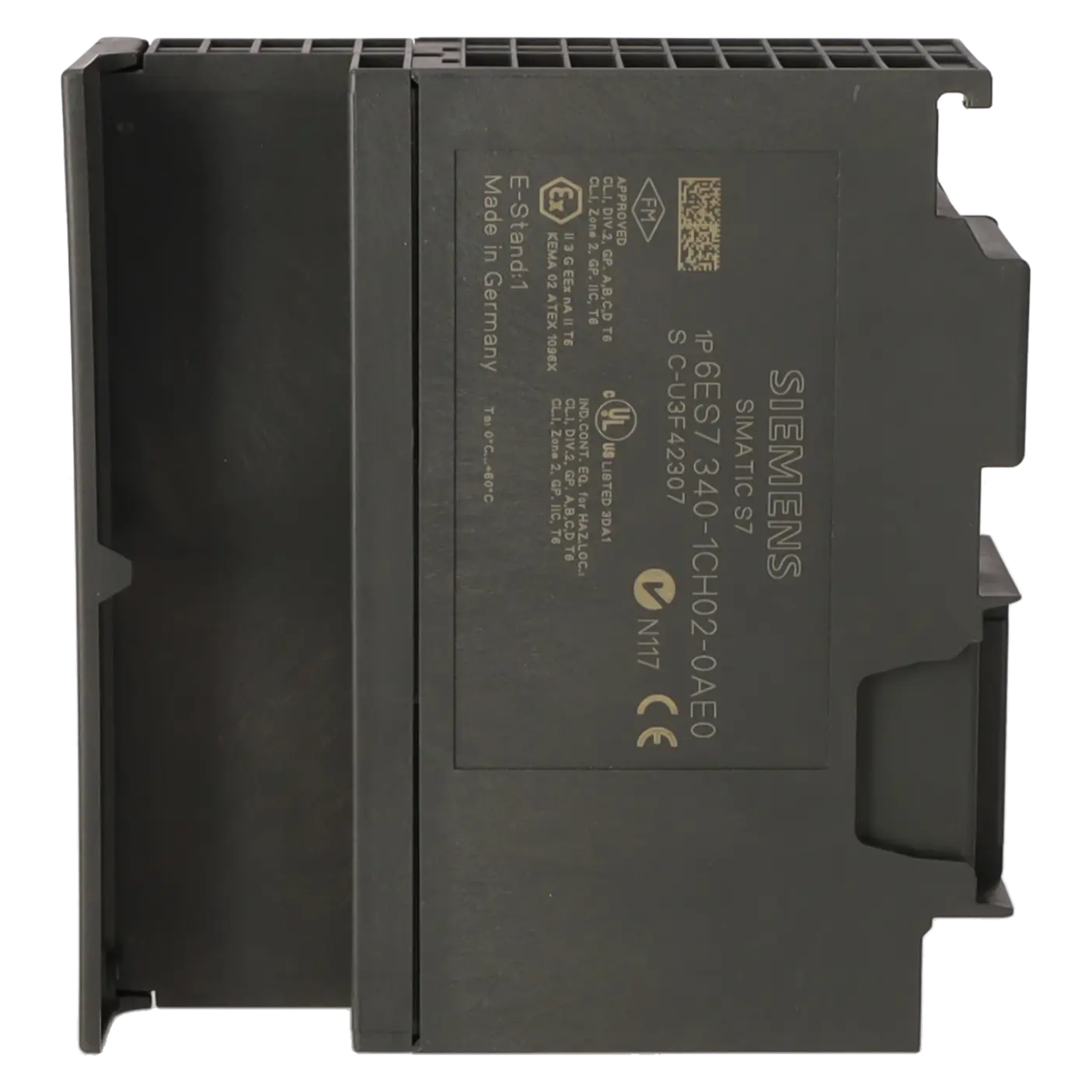

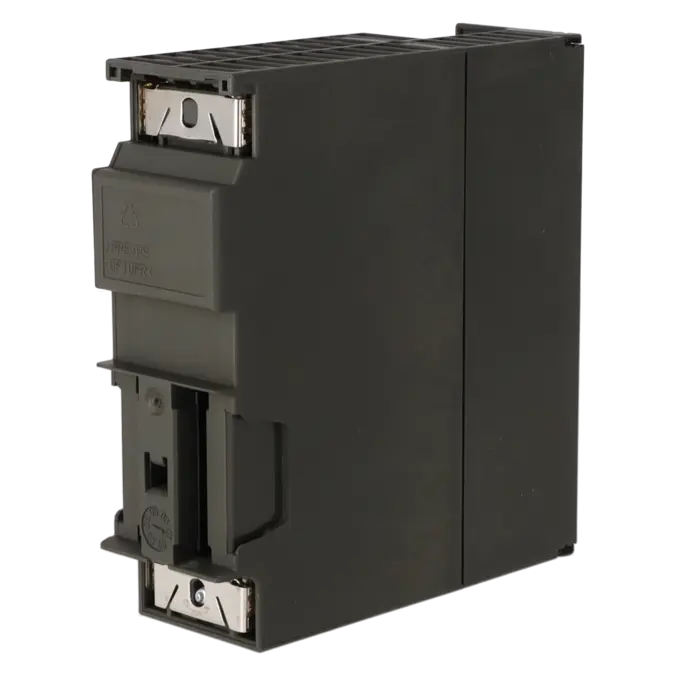

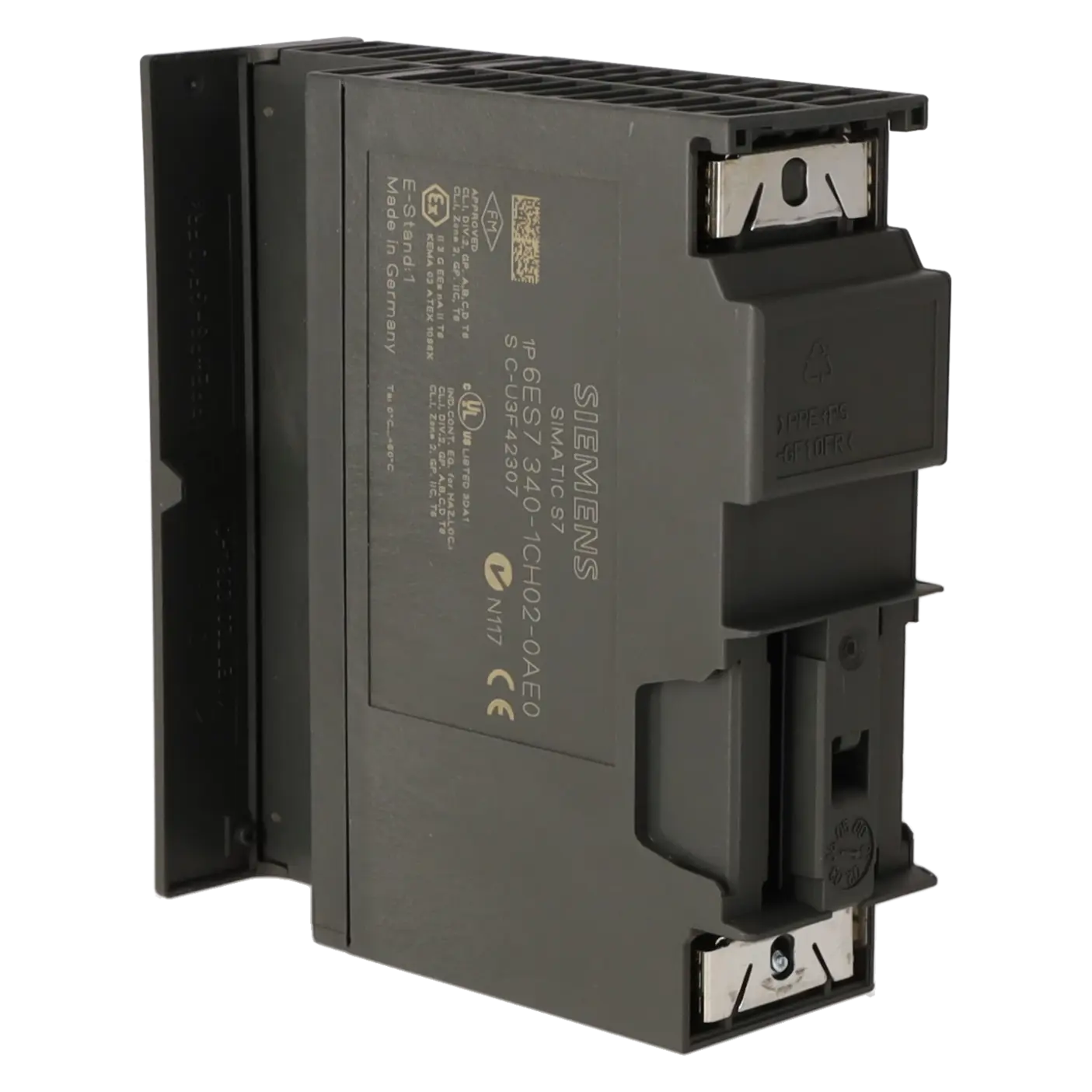

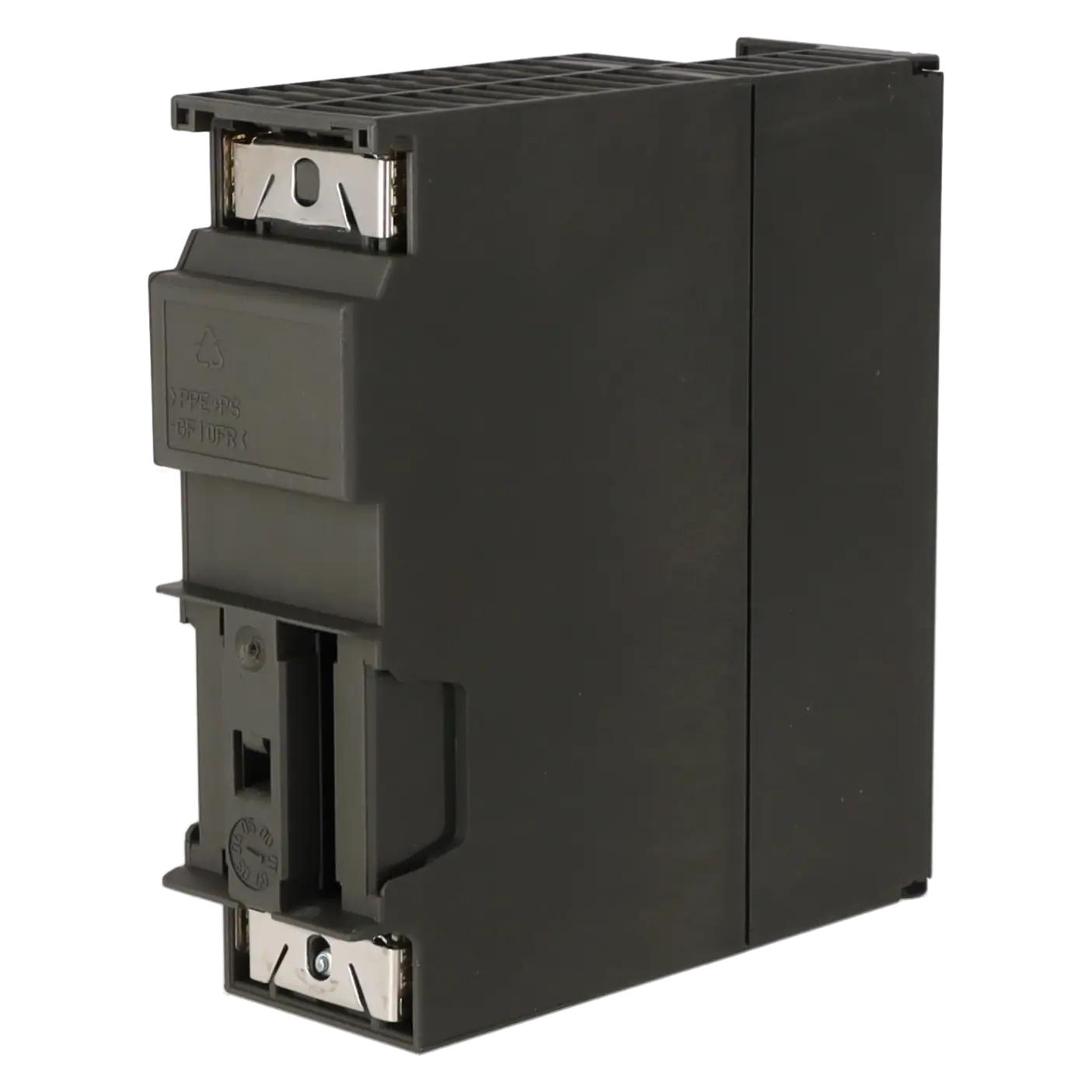

6ES7340-1CH02-0AE0 ist ein SIMATIC S7-300 CP 340 Kommunikationsprozessor von Siemens für serielle Punkt-zu-Punkt-Kommunikation über RS-422/485. Die Baugruppe wird in S7-300-Steuerungssystemen eingesetzt, wenn Maschinen, Anlagenteile, Messgeräte, Drucker oder weitere serielle Teilnehmer in eine bestehende Automatisierungsstruktur eingebunden werden müssen. Besonders relevant ist die Artikelnummer für Instandhaltung und Ersatzteilbeschaffung, wenn eine vorhandene CP-340-Kommunikation ohne Änderung der Anlagenarchitektur weiterbetrieben werden soll. Bei einem Austausch ist entscheidend, dass Schnittstelle, Projektierung, Protokoll und Einbauumgebung zur bestehenden Steuerung passen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7340-1CH02-0AE0 wird nicht über eine separate 24-V-DC-Versorgung, sondern über den 5-V-Rückwandbus der S7-300 versorgt. Der maximale Strom aus dem Rückwandbus liegt bei 165 mA, die Verlustleistung beträgt typischerweise 0,6 W und maximal 0,85 W. Für die Kommunikation steht eine potentialgetrennte RS-422/485-Schnittstelle mit 15-poliger Sub-D-Buchse zur Verfügung. Die Übertragungsgeschwindigkeit reicht von 2,4 kbit/s bis 19,2 kbit/s, die maximale Leitungslänge beträgt 1.200 m. Unterstützt werden die Protokolle 3964(R) und ASCII, während RK 512 und nachladbare kundenspezifische Treiber nicht vorgesehen sind.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7340-1CH02-0AE0 ist der Life-Cycle besonders relevant, da die Baugruppe als Ersatzteil geführt wird und innerhalb der SIMATIC-S7-300-Produktfamilie von Abkündigungs- und Auslaufprozessen betroffen ist. Für Betreiber bedeutet das, dass Ersatzteilverfügbarkeit, Reparaturfähigkeit, Austauschstrategie und mögliche Migration nicht erst bei einem Ausfall bewertet werden sollten. Ein direkt kompatibler Nachfolger sollte nicht ohne technische Prüfung angenommen werden, da Projektierung, Schnittstellenphysik, Telegrammlogik und Anlagenprogramm zusammenpassen müssen. Sinnvoll ist eine strukturierte Obsoleszenzbewertung, um Risiken durch Stillstand, schwer beschaffbare Ersatzteile oder ungeplante Umbauten frühzeitig zu reduzieren.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7340-1CH02-0AE0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe weiter in einer bestehenden S7-300-Anlage eingesetzt werden soll und eine Migration kurzfristig nicht geplant ist. Austauschgeräte können Stillstandszeiten reduzieren, wenn die serielle Kommunikation schnell wiederhergestellt werden muss. Für Einkauf und Instandhaltung ist zusätzlich eine geplante Bevorratung hilfreich, um schwer beschaffbare CP-340-Baugruppen rechtzeitig abzusichern. Life Cycle Management unterstützt dabei, betroffene Anlagenbestände zu erfassen, Risiken zu priorisieren und eine belastbare Ersatzteil- oder Reparaturstrategie festzulegen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6ES7340-1CH02-0AE0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden S7-300-Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag unterstützt die Entscheidung zwischen Reparatur, Austausch und Ersatzbeschaffung. Garantie und Gewährleistung erhöhen dabei die Planungssicherheit für Instandhaltung und Einkauf.

Was tun, wenn 6ES7340-1CH02-0AE0 kurzfristig benötigt wird?

Bei kurzfristigem Bedarf sollten Preis, Verfügbarkeit und Lieferzeit tagesaktuell geprüft oder über eine Anfrage geklärt werden. Für die technische Zuordnung ist die vollständige Artikelnummer wichtig, da CP-340-Baugruppen mit unterschiedlichen Schnittstellenvarianten existieren. Zusätzlich sollte abgeglichen werden, ob die vorhandene Projektierung zur RS-422/485-Ausführung passt. Wenn ein Anlagenstillstand droht, können Austausch oder Reparatur parallel bewertet werden, damit die Wiederinbetriebnahme nicht allein von einer Neubeschaffung abhängt.

Ist 6ES7340-1CH02-0AE0 mit bestehenden SIMATIC S7-300 Anlagen kompatibel?

Die Baugruppe ist für SIMATIC S7-300 vorgesehen, die tatsächliche Passfähigkeit hängt jedoch von Hardwarekonfiguration, Steckplatz, Projektierung, Kommunikationspartner und Anwenderprogramm ab. Bei einem Austausch sollte nicht nur die Artikelnummer geprüft werden, sondern auch die Schnittstellenvariante RS-422/485, das verwendete Protokoll und die Parametrierung. Besonders bei älteren Anlagen ist ein sauberer Abgleich wichtig, damit die serielle Kommunikation nach dem Tausch wieder identisch arbeitet.

Woran erkennt man einen Defekt an 6ES7340-1CH02-0AE0?

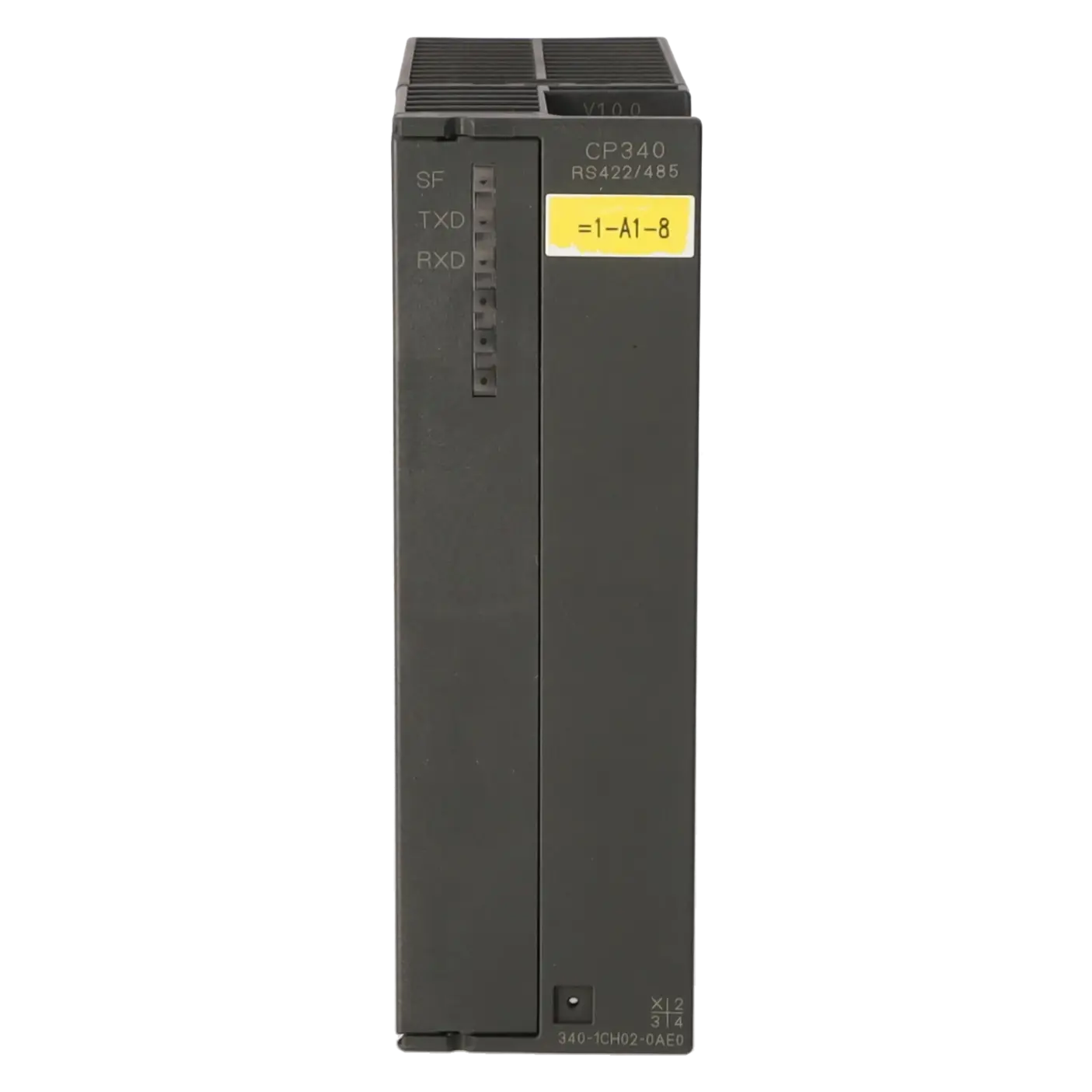

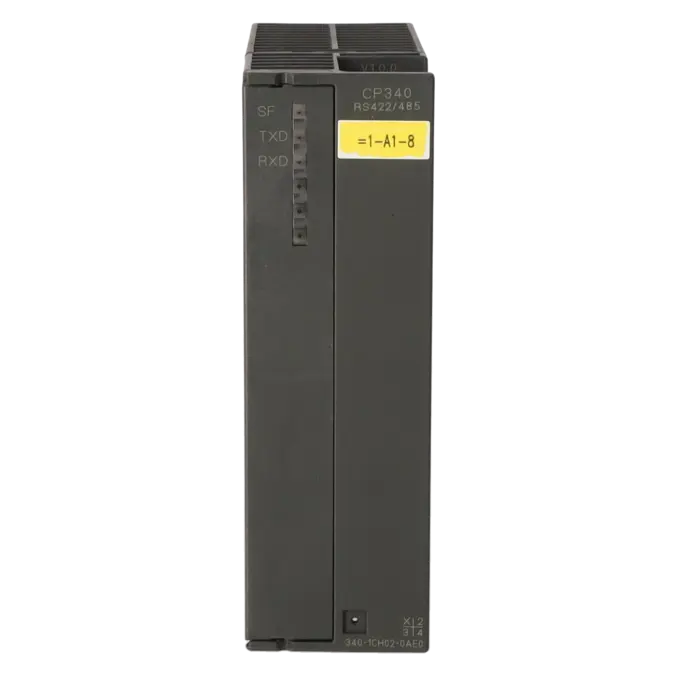

Ein Defekt kann sich durch eine leuchtende SF-LED, fehlende RxD- oder TxD-Aktivität, Kommunikationsabbrüche, fehlerhafte Telegramme oder eine nicht erkennbare Baugruppe im S7-300-System zeigen. Vor einer eindeutigen Bewertung sollten Verdrahtung, Projektierung, Gegenstelle und Rückwandbusversorgung geprüft werden. Wenn diese Punkte ausgeschlossen sind, kann eine technische Analyse helfen, die Ursache einzugrenzen. Für Instandhaltung und Einkauf ist dabei wichtig, ob eine Reparatur oder ein Austausch wirtschaftlicher und schneller umsetzbar ist.

Gibt es einen Nachfolger für 6ES7340-1CH02-0AE0?

Ein Nachfolger sollte nur dann eingesetzt werden, wenn die technische Passfähigkeit eindeutig geprüft ist. Bei Kommunikationsbaugruppen reicht eine ähnliche Funktion nicht aus, weil Schnittstelle, Protokoll, Projektierung und Anwenderprogramm zusammenwirken. Für bestehende Anlagen kann daher Reparatur, Austausch oder gezielte Bevorratung sinnvoller sein als ein ungeprüfter Wechsel auf eine andere Baugruppe. Eine Migration sollte projektbezogen bewertet werden, wenn die langfristige Ersatzteilversorgung der S7-300-Struktur nicht mehr ausreichend planbar ist.

Ist Reparatur oder Austausch bei 6ES7340-1CH02-0AE0 sinnvoller?

Die Entscheidung hängt vom Fehlerbild, vom Stillstandsrisiko und von der benötigten Verfügbarkeit ab. Ein Austauschgerät kann vorteilhaft sein, wenn die Anlage schnell wieder in Betrieb gehen muss. Eine Reparatur ist besonders sinnvoll, wenn die vorhandene Baugruppe weiterverwendet werden soll und die Ursache auf Bauteilebene behoben werden kann. Bei EICHLER wird die Baugruppe analysiert, instand gesetzt und im Testzentrum geprüft. Der Kostenvoranschlag schafft eine belastbare Grundlage für die technische und kaufmännische Entscheidung.

Warum ist Obsoleszenz bei 6ES7340-1CH02-0AE0 ein Beschaffungsthema?

Obsoleszenz ist relevant, weil die Baugruppe zu einer älteren SIMATIC-S7-300-Generation gehört und als Ersatzteil betrachtet werden muss. Dadurch steigen die Anforderungen an Ersatzteilstrategie, Reparaturfähigkeit und Bevorratung. Für Betreiber ist entscheidend, ob die serielle Kommunikation auch bei Ausfall der Baugruppe schnell wiederhergestellt werden kann. Life Cycle Management hilft, betroffene Anlagen, kritische Ersatzteile und mögliche Versorgungsrisiken strukturiert zu bewerten, bevor ungeplante Stillstände entstehen.
