SIEMENS 7MH4950-2AA01

Was ist 7MH4950-2AA01 und wo wird es eingesetzt

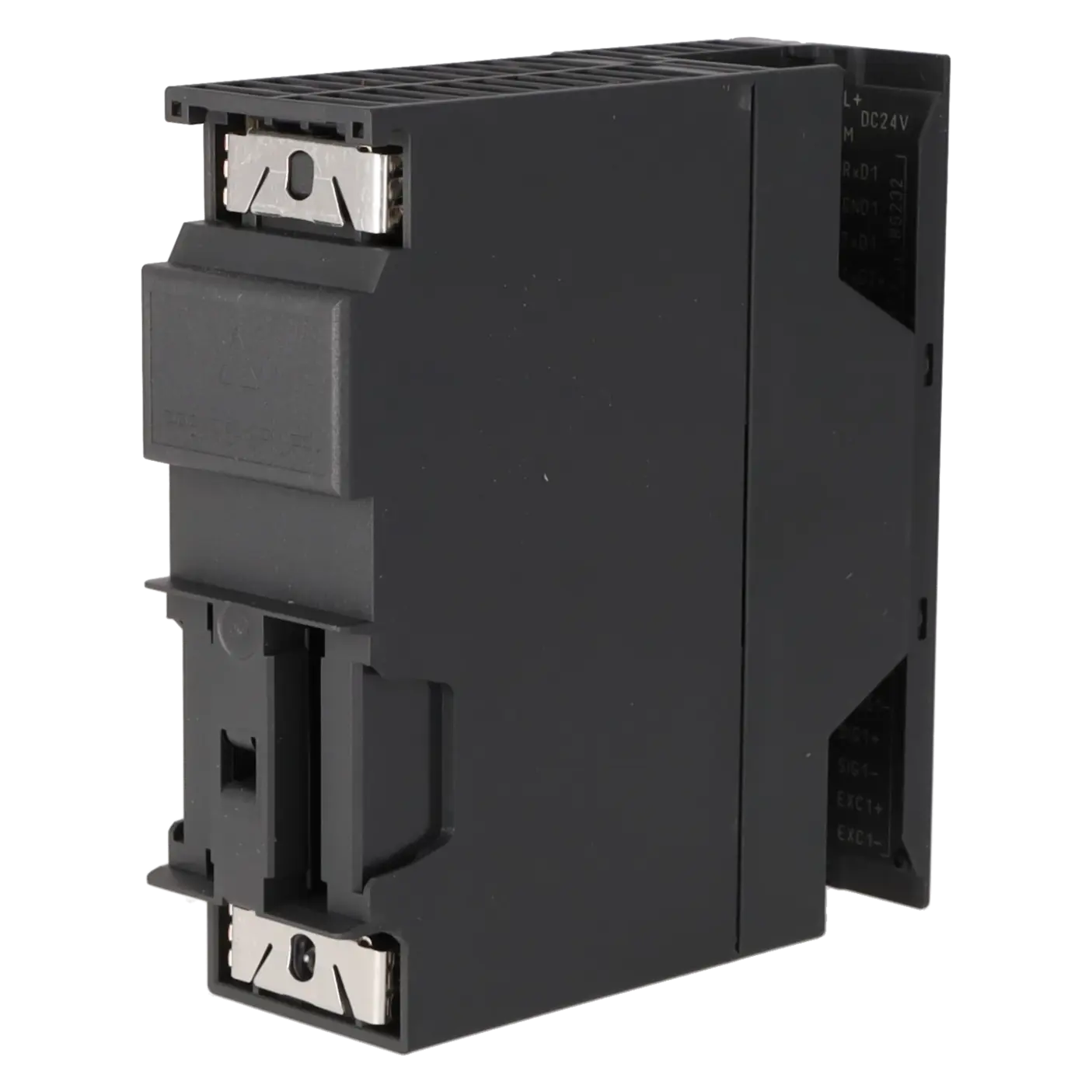

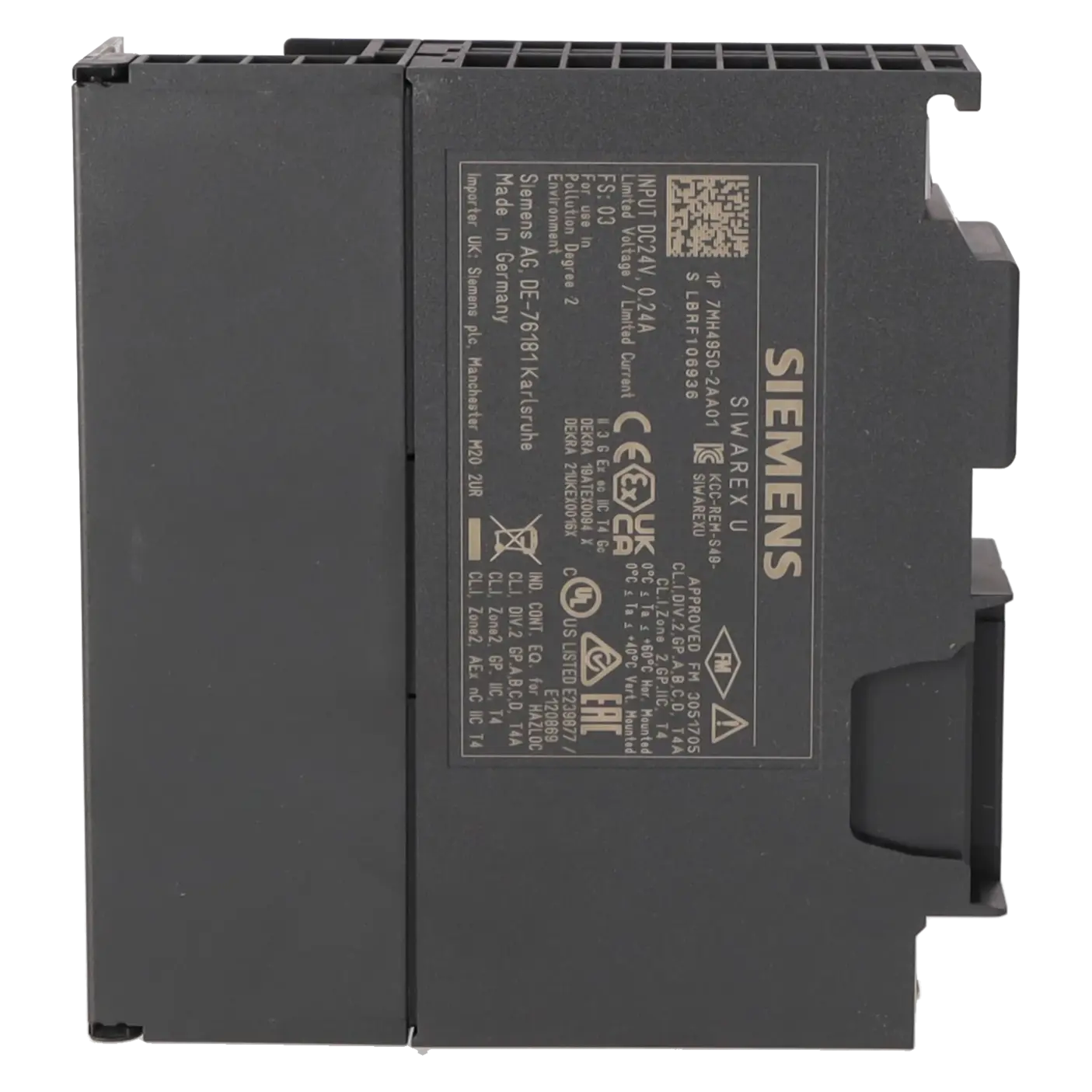

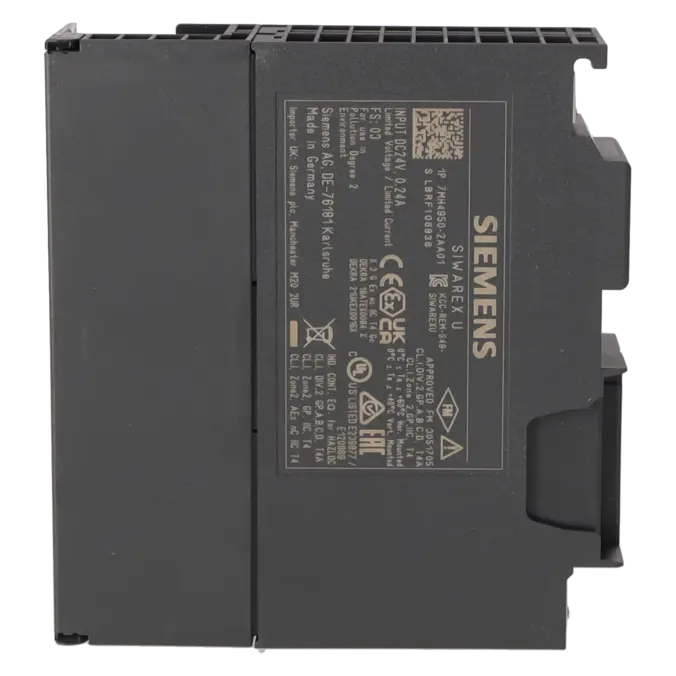

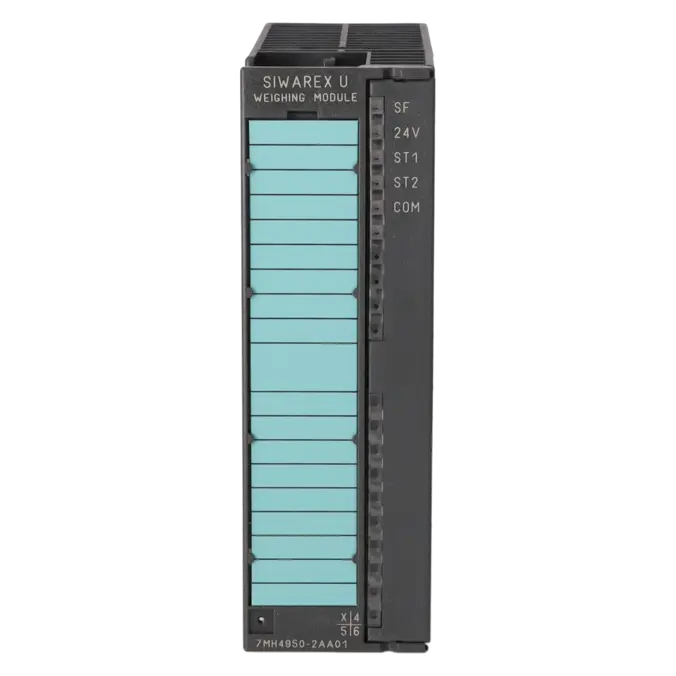

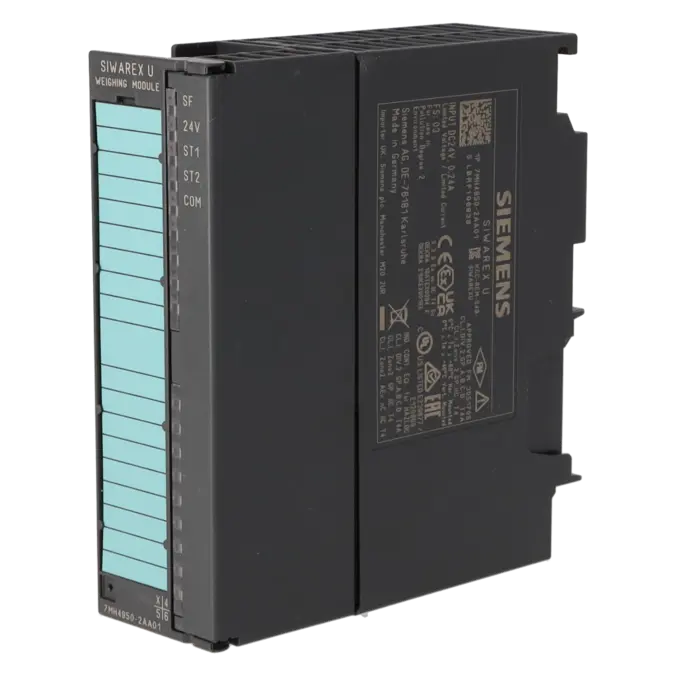

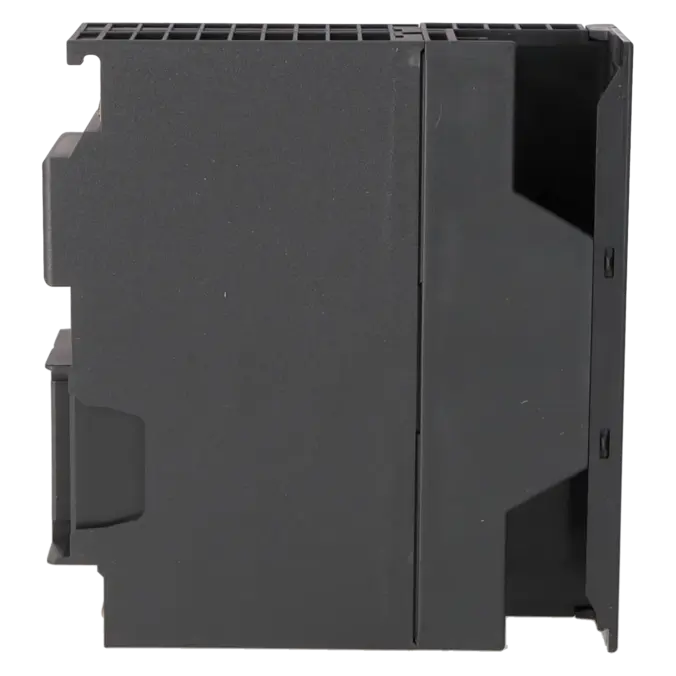

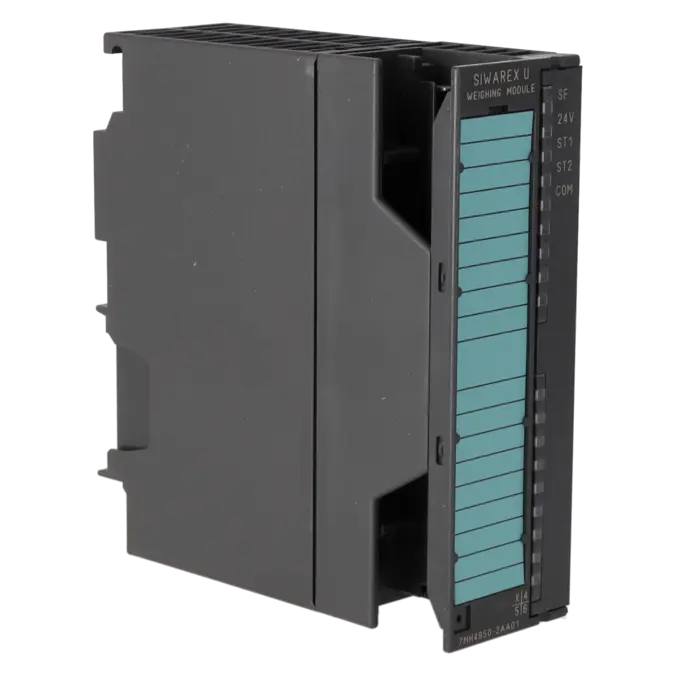

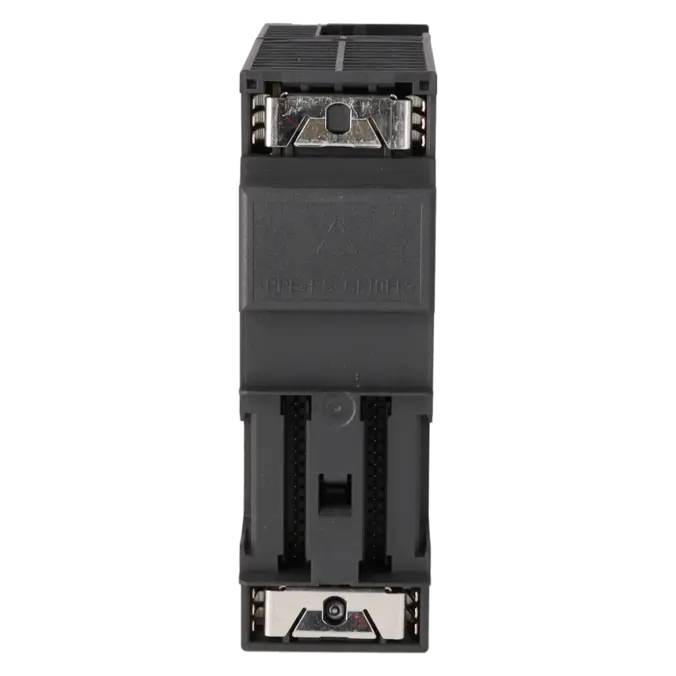

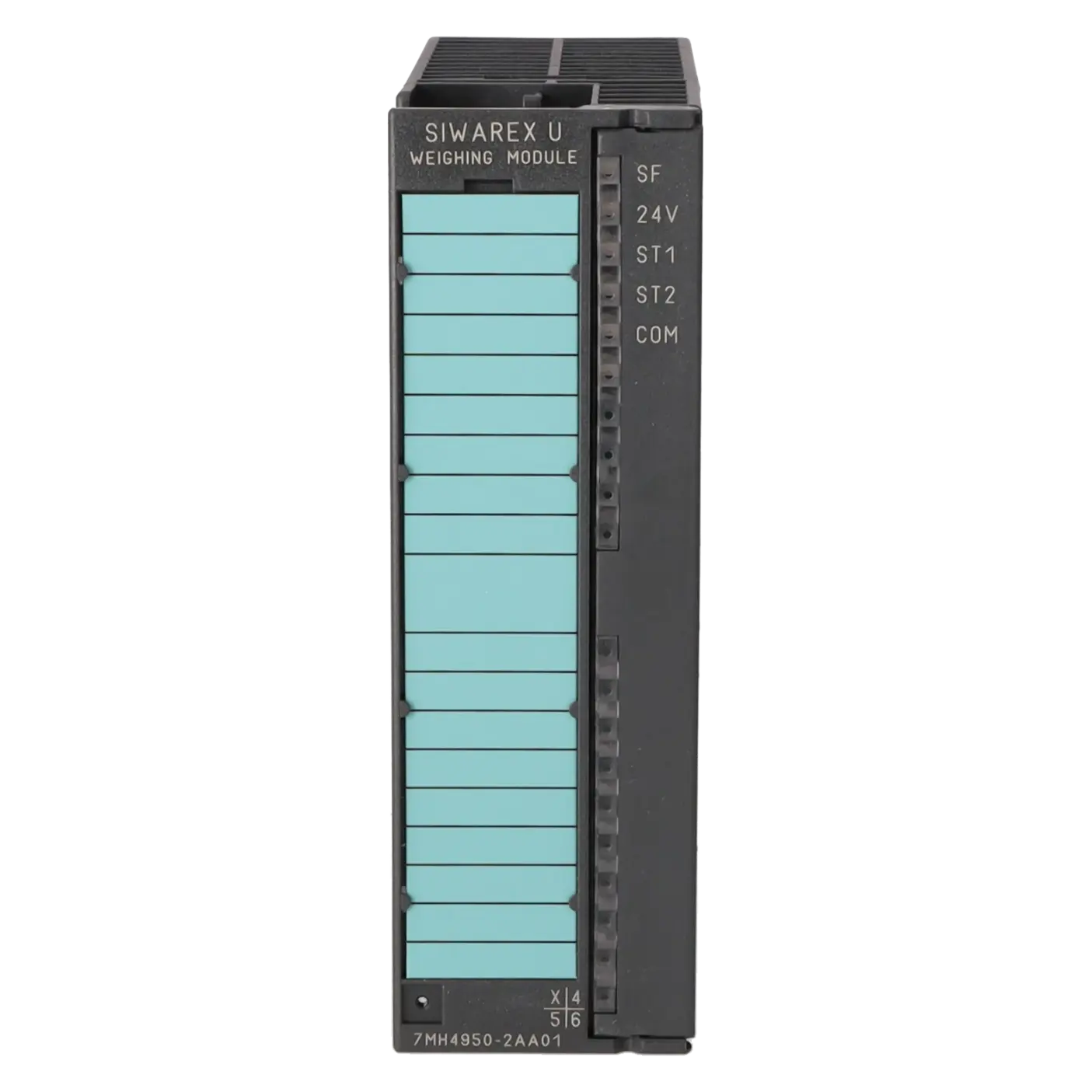

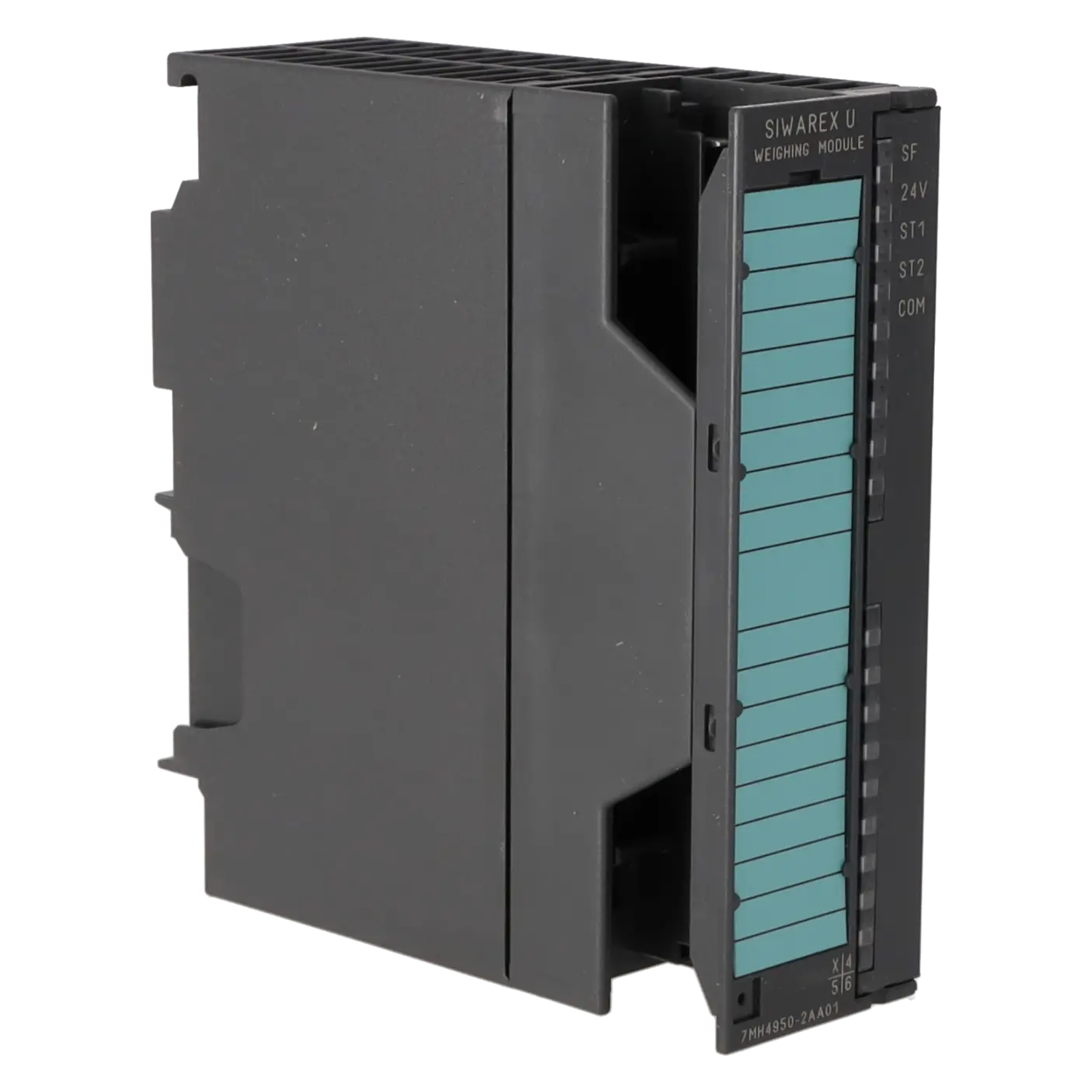

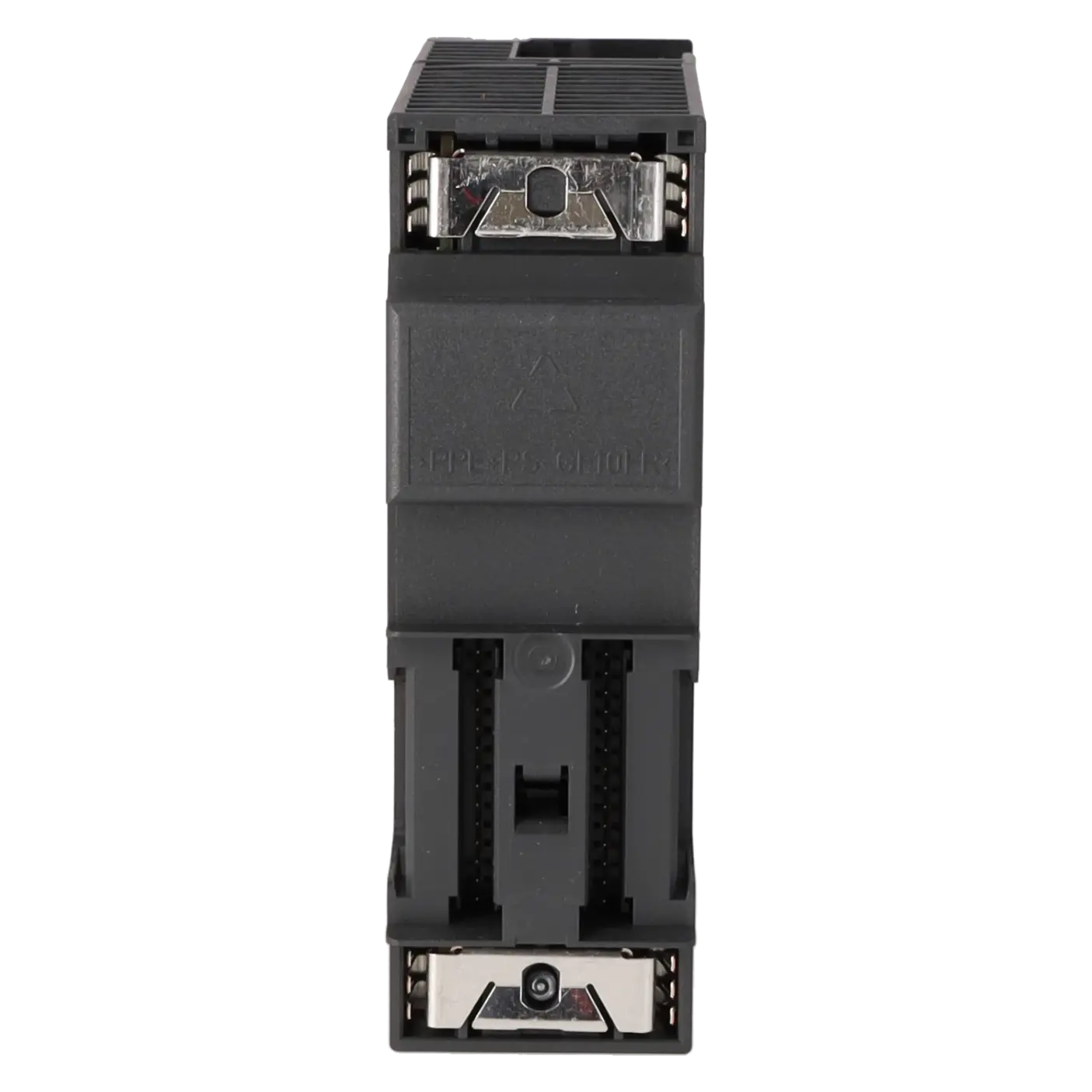

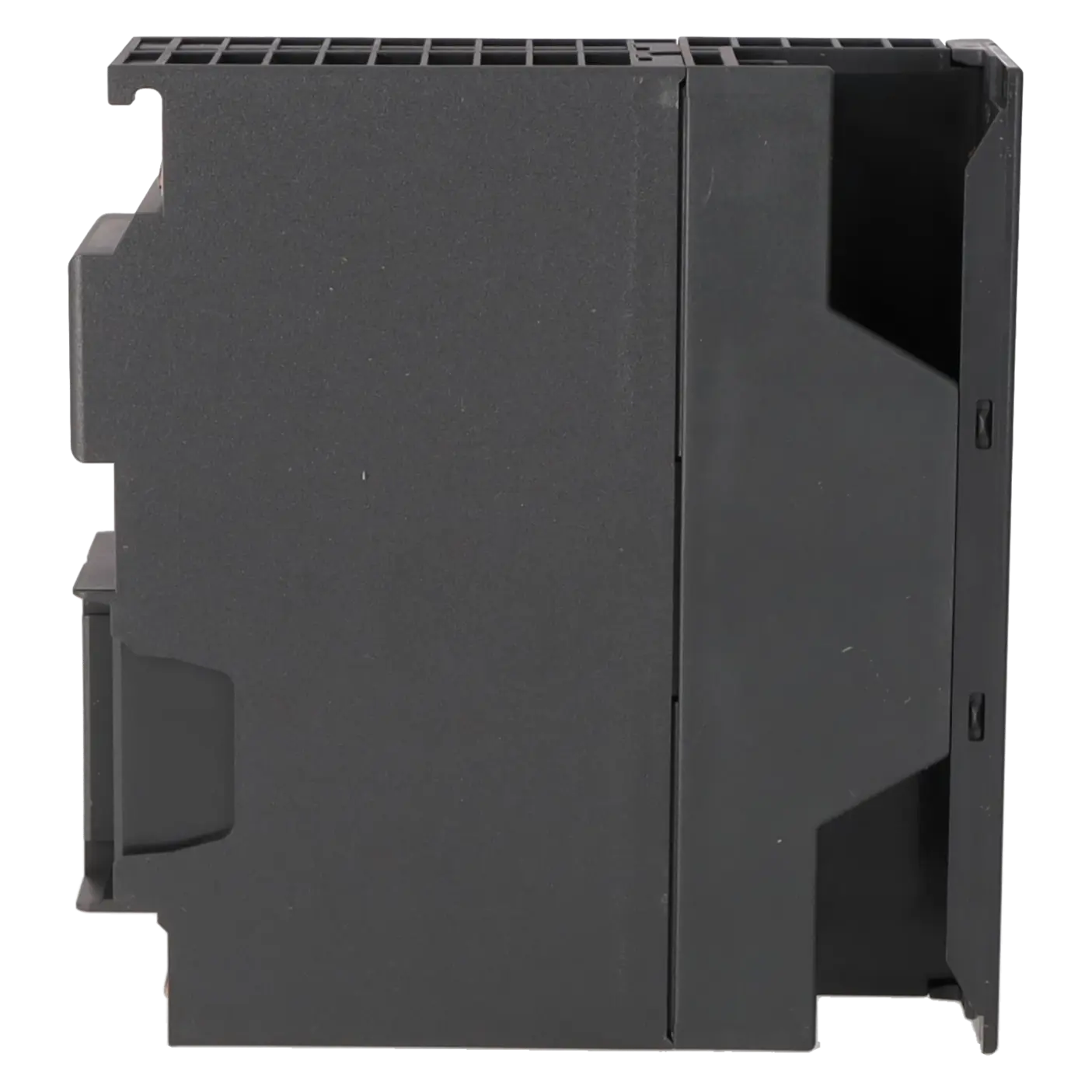

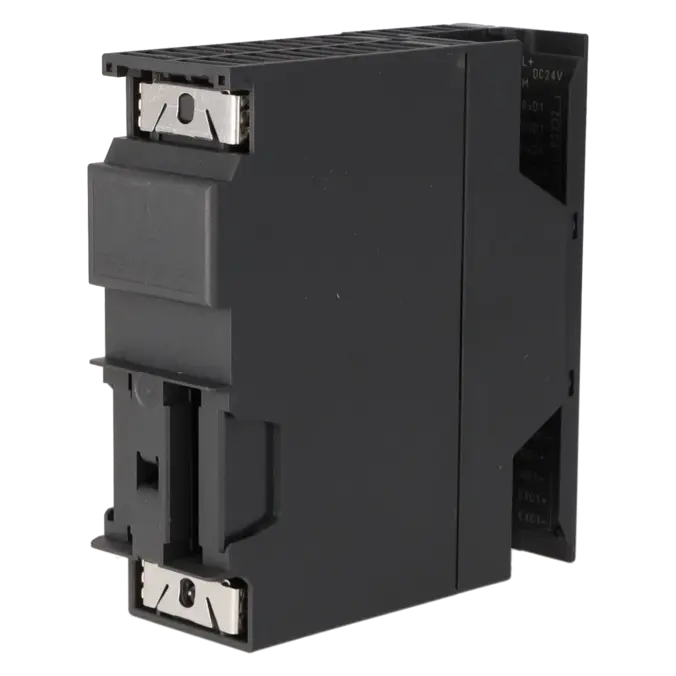

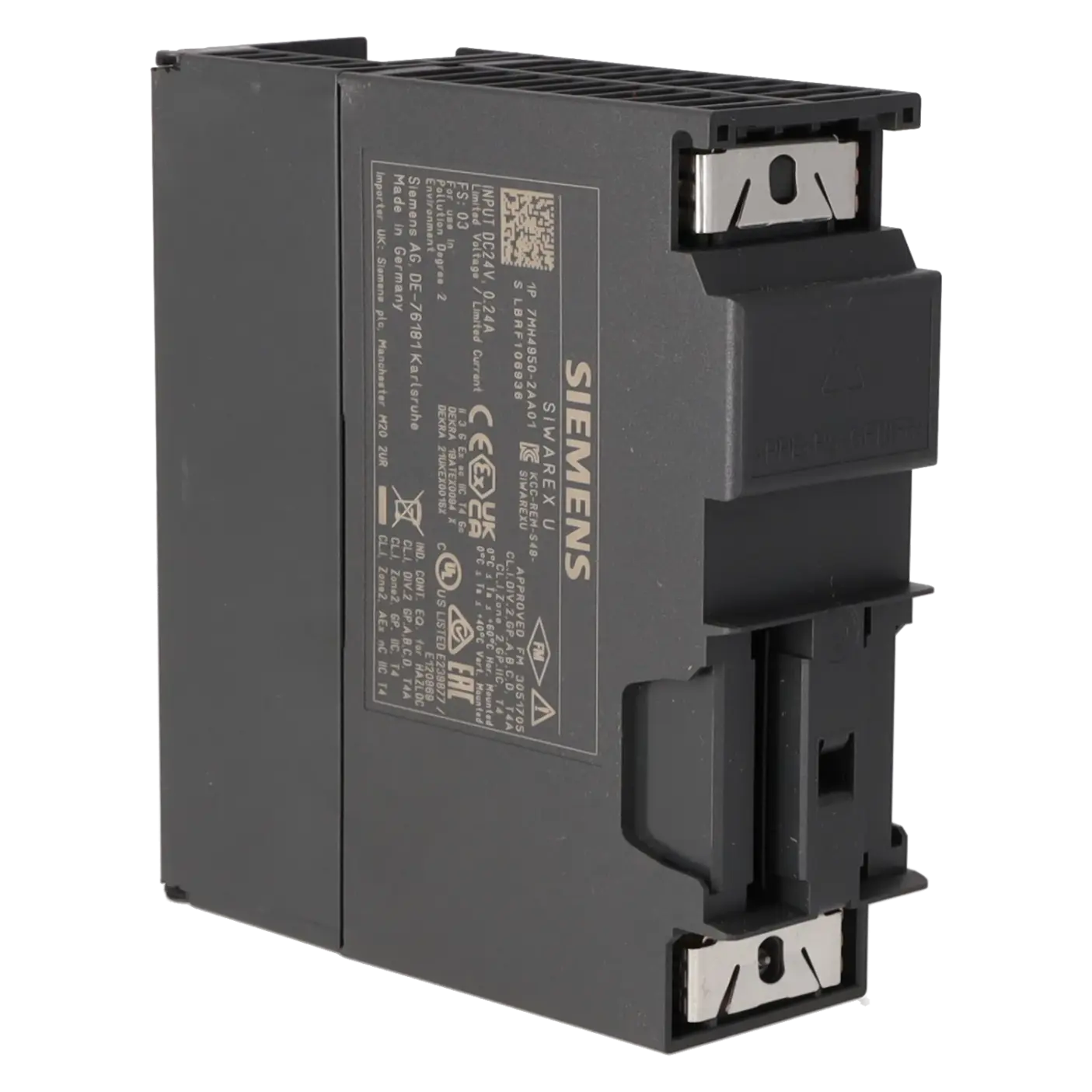

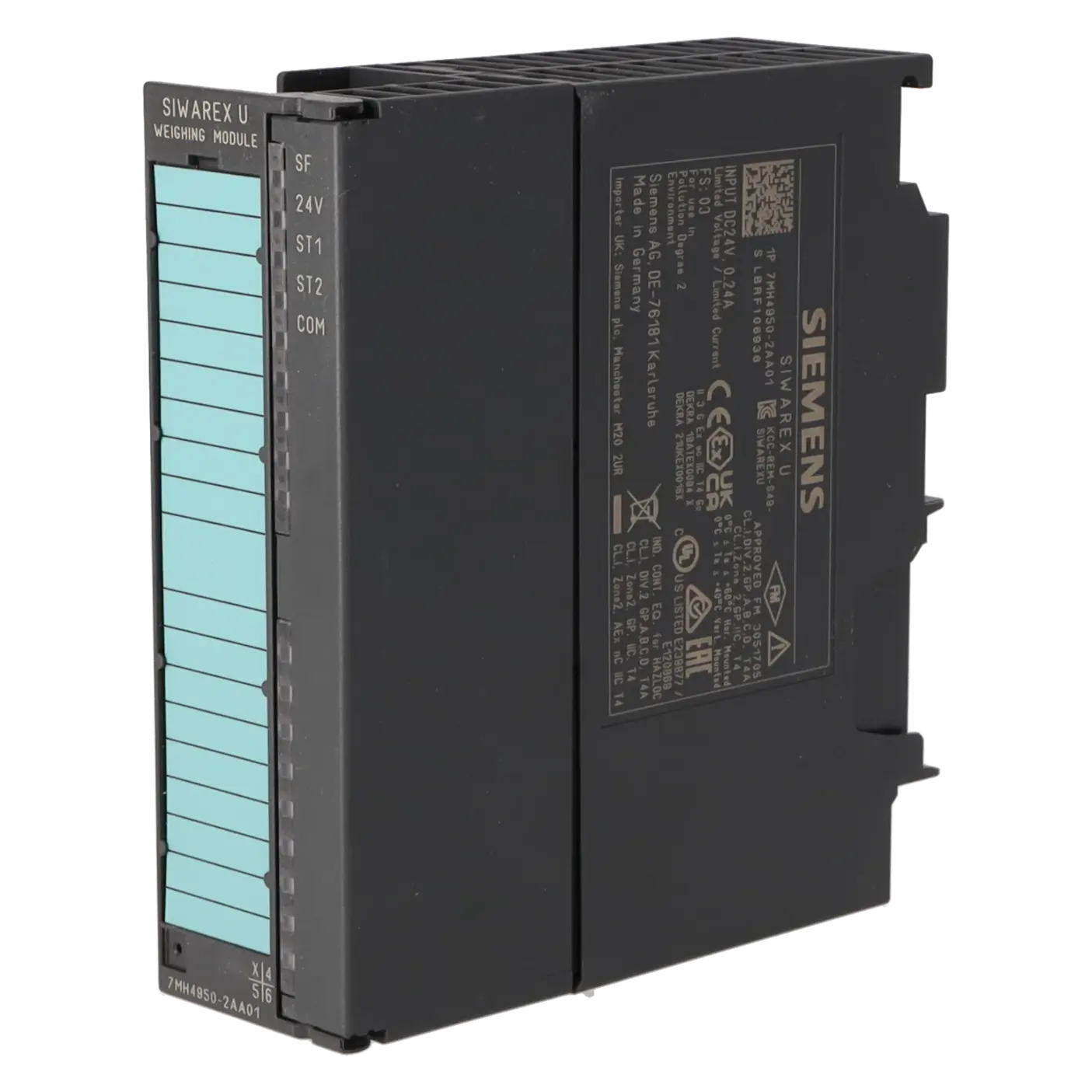

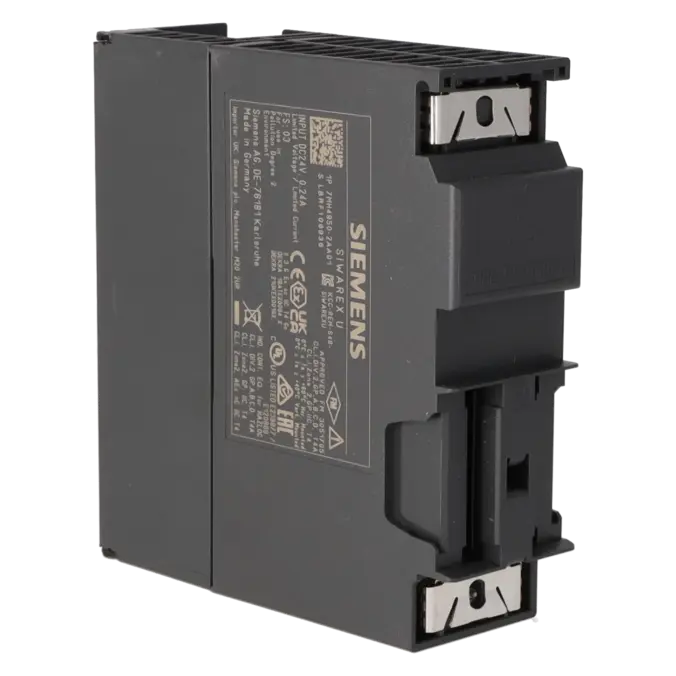

7MH4950-2AA01 ist das zweikanalige SIWAREX U2 Wägemodul von Siemens für SIMATIC S7-300 und ET 200M. Es wird eingesetzt, wenn in einer Anlage zwei getrennte Plattform-, Behälter- oder Bunkerwaagen oder zwei analoge Kraftmessstellen mit DMS-Wägezellen verarbeitet werden sollen. Typische Anwendungen sind die Füllstandsüberwachung von Silos und Bunkern, die Last- und Kraftmessung sowie statische Wägeaufgaben in Produktions- und Förderprozessen. Für Instandhalter ist wichtig, dass Gewichtswerte direkt in der SPS verarbeitet werden können und Diagnosen in die Automatisierung integriert sind. Für Einkauf und Produktion ist die Artikelnummer klar einer zweikanaligen SIWAREX-U-Ausführung zugeordnet. Zu beachten ist: Das Modul ist nicht eichfähig im Sinne OIML-R76.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Technisch ist 7MH4950-2AA01 auf 24 V DC ausgelegt und benötigt in der zweikanaligen Ausführung maximal 240 mA. Die Baugruppe verarbeitet analoge Wägezellen mit 1 bis 4 mV/V, speist diese mit 6 V DC und erlaubt pro Kanal einen zulässigen Wägezellenwiderstand von über 40 Ω bis unter 4010 Ω. Die Aktualisierungsrate von 50 Hz bzw. die Messzeit von 20 ms sorgt für zügige Reaktion, während ≤ 0,05 % Fehlergrenze und 65.535 interne Teile Auflösung für stabile, fein aufgelöste Messwerte stehen. Für die Praxis wichtig sind außerdem die maximale Wägezellenentfernung von 500 m, die integrierte RS232-Parametrierung und die IP20-Ausführung für den Schaltschrank.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für Betreiber von Bestandsanlagen ist der Lebenszyklus besonders wichtig. Siemens führt die SIWAREX U noch in Katalogunterlagen, gleichzeitig weist das SiePortal für 7MH4950-2AA01 den Life-Cycle-Status „Prod. Cancellation“ aus und verweist auf eine Produktnotiz zur Abkündigung von S7-300 / ET 200M-Komponenten. Für die Ersatzteilstrategie bedeutet das: Die Baugruppe bleibt für bestehende Systeme relevant, sollte aber aktiv in Obsoleszenz- und Bevorratungsstrategien aufgenommen werden. Verifiziert ist außerdem die softwareseitige volle Kompatibilität zu älteren 7MH4601-1*A01-Modulen; hardwareseitig ist die Kompatibilität ebenfalls gegeben, allerdings arbeitet die neuere Generation mit 6 V statt 10 V Wägezellenspeisung. Bei Migrationen sollten deshalb Parametrierung und Wägezellen geprüft werden.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für Betreiber mit Stillstandsrisiko sind bei 7MH4950-2AA01 vor allem vier Wege relevant: Reparatur, Austausch, gebraucht und neu. Die Reparatur ist besonders sinnvoll, wenn die vorhandene Baugruppe anlagenseitig bekannt ist und wirtschaftlich erhalten werden soll; EICHLER nennt hierfür eine technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Der Austausch ist die richtige Option bei akutem Produktionsdruck, wenn die Maschine schnell wieder anlaufen muss. Gebraucht kann für kostenbewusste Bevorratung sinnvoll sein, neu für planbare Ersatzteilstrategien mit maximaler Zustandsklarheit. Gerade bei abgekündigten oder abkündigungsnahen Plattformen helfen diese Leistungen dabei, Funktionsfähigkeit, Verfügbarkeit und Versorgungssicherheit auch nach fortschreitender Obsoleszenz abzusichern.

Ist 7MH4950-2AA01 für eichpflichtige Verwiegung geeignet?

Nein. SIWAREX U ist laut Siemens nicht eichfähig im Sinne OIML-R76. Das Modul ist für industrielle, statische Wäge- und Kraftmessaufgaben gedacht, bei denen Prozessintegration, Diagnose und flexible Parametrierung im Vordergrund stehen. Für Anwendungen mit gesetzlicher Eichpflicht sollte die Auswahl deshalb nicht allein nach Artikelnummer oder mechanischer Passform erfolgen, sondern nach der geforderten Zulassung der gesamten Wägelösung.

Welche Wägezellen kann ich an 7MH4950-2AA01 anschließen?

Geeignet sind analoge DMS-Wägezellen mit einem Kennwert von 1 bis 4 mV/V, sofern eine 6-V-Speisung zulässig ist. Pro Kanal nennt Siemens einen zulässigen Wägezellenwiderstand von > 40 Ω bis < 4010 Ω ohne Ex-Interface. Werden mehrere Wägezellen an einem Kanal parallel betrieben, ist ein Anschlusskasten (Junction Box) erforderlich. Für Einkauf und Instandhaltung ist das wichtig, weil sich so Kompatibilität, Umbauaufwand und der Bedarf an Zubehör frühzeitig sauber prüfen lassen.

Kann ich eine ältere SIWAREX U 7MH4601-1BA01 durch 7MH4950-2AA01 ersetzen?

Grundsätzlich ja. Siemens beschreibt die 7MH4950-AA01-Generation als softwareseitig voll kompatibel zu älteren **7MH4601-1A01**-Modulen; auch hardwareseitig bleibt die Kompatibilität erhalten. Wichtig ist aber der technische Unterschied bei der Wägezellenspeisung: Die neuere Generation arbeitet mit 6 V statt 10 V. Vor einem Tausch sollten daher Wägezellen, Parametrierung und vorhandene Justagedaten geprüft werden, damit der Austausch ohne Überraschungen in der Bestandsanlage gelingt.

Kann ich die Baugruppe ohne Justagegewichte in Betrieb nehmen?

Ja, das ist möglich. Siemens beschreibt die theoretische Justage mit SIWATOOL U, wenn der mechanische Aufbau korrekt arbeitet und die Messprotokolle der einzelnen Wägezellen vorliegen. Alternativ können bekannte Justagedaten per Datensatz übertragen werden, sodass gleiche Waagen schnell wieder betriebsbereit sind. Für Betreiber ist das besonders hilfreich, wenn eine Vor-Ort-Justage mit Prüfgewichten organisatorisch aufwendig ist oder ein Baugruppentausch unter Zeitdruck erfolgen muss.

Ist 7MH4950-2AA01 abgekündigt und wie sichere ich die Versorgung?

Siemens weist im SiePortal für 7MH4950-2AA01 den Life-Cycle-Status „Prod. Cancellation“ aus und verknüpft die Baugruppe mit der Produktnotiz zur Abkündigung von S7-300 / ET 200M-Komponenten. Für Betreiber bedeutet das nicht automatisch den sofortigen Ausfall der Versorgung, aber ein höheres Beschaffungsrisiko. Sinnvoll ist deshalb eine Kombination aus Bestandsprüfung, strategischer Bevorratung und der Einplanung von Reparatur- oder Austauschoptionen, damit ungeplante Stillstände auch in obsoleszenznahen Systemen beherrschbar bleiben.

Kann 7MH4950-2AA01 im Ex-Bereich eingesetzt werden?

Ja, jedoch mit klarer Abgrenzung. Die SIWAREX U kann laut Siemens direkt in Ex-Zone 2 eingesetzt werden. Für Anwendungen, bei denen die Wägezellen in Zone 1 liegen, ist ein Ex-Interface SIWAREX IS vorgesehen, über das die Wägezellen eigensicher gespeist werden. Für die Projektierung heißt das: Nicht nur das Modul, sondern auch Wägezellen, Verkabelung und die zugehörigen Zulassungen müssen als Gesamtsystem geprüft werden.
