SIEMENS 7MH4950-1AA01

Was ist 7MH4950-1AA01 und wo wird es eingesetzt

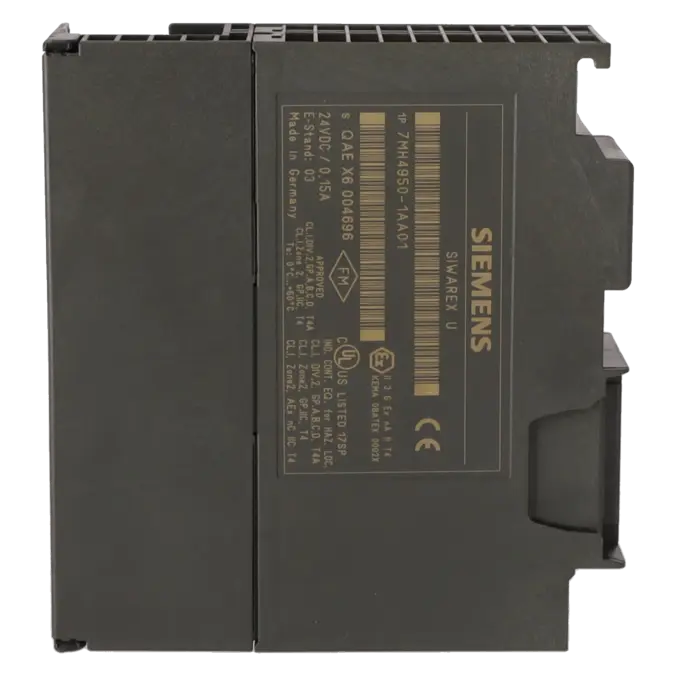

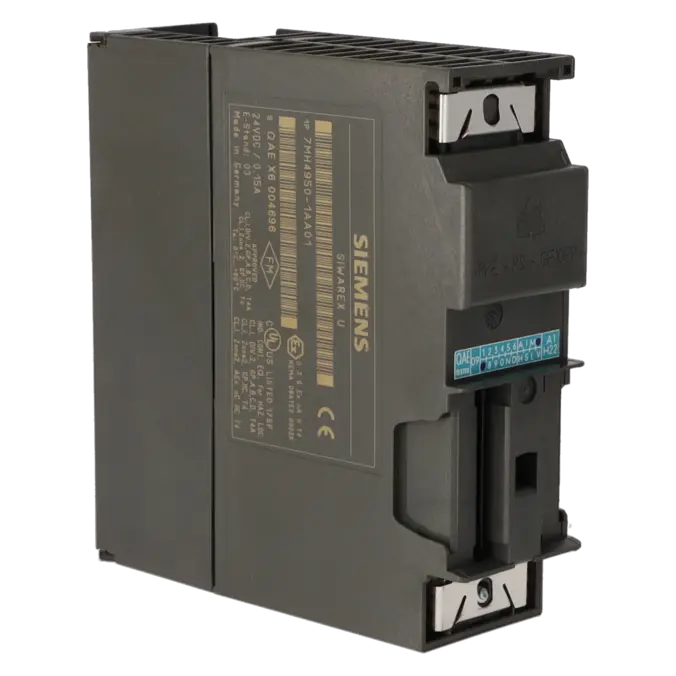

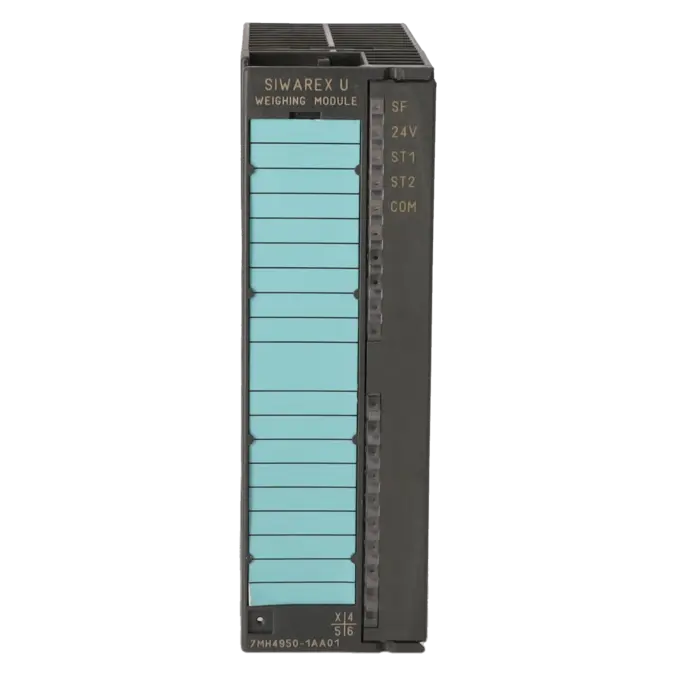

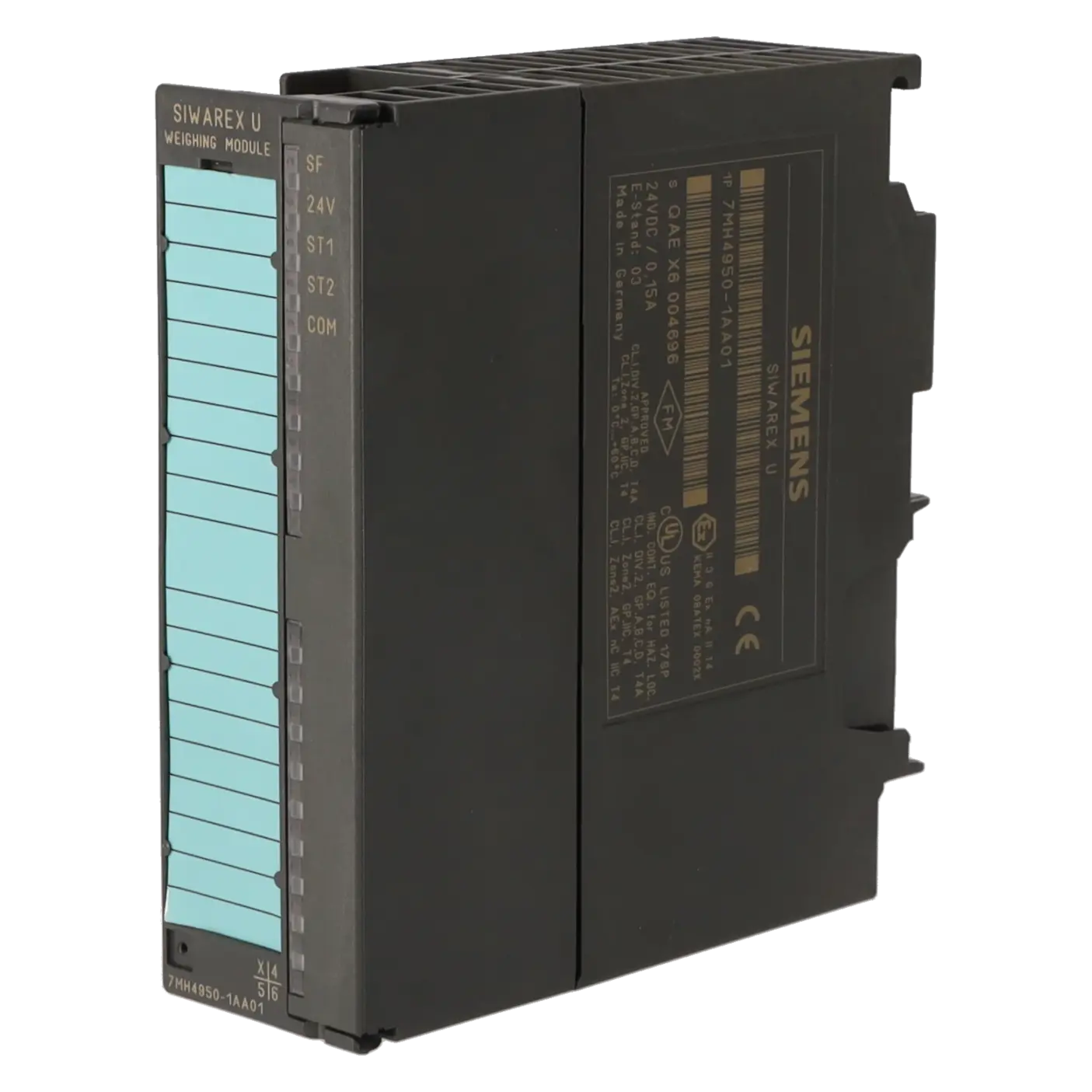

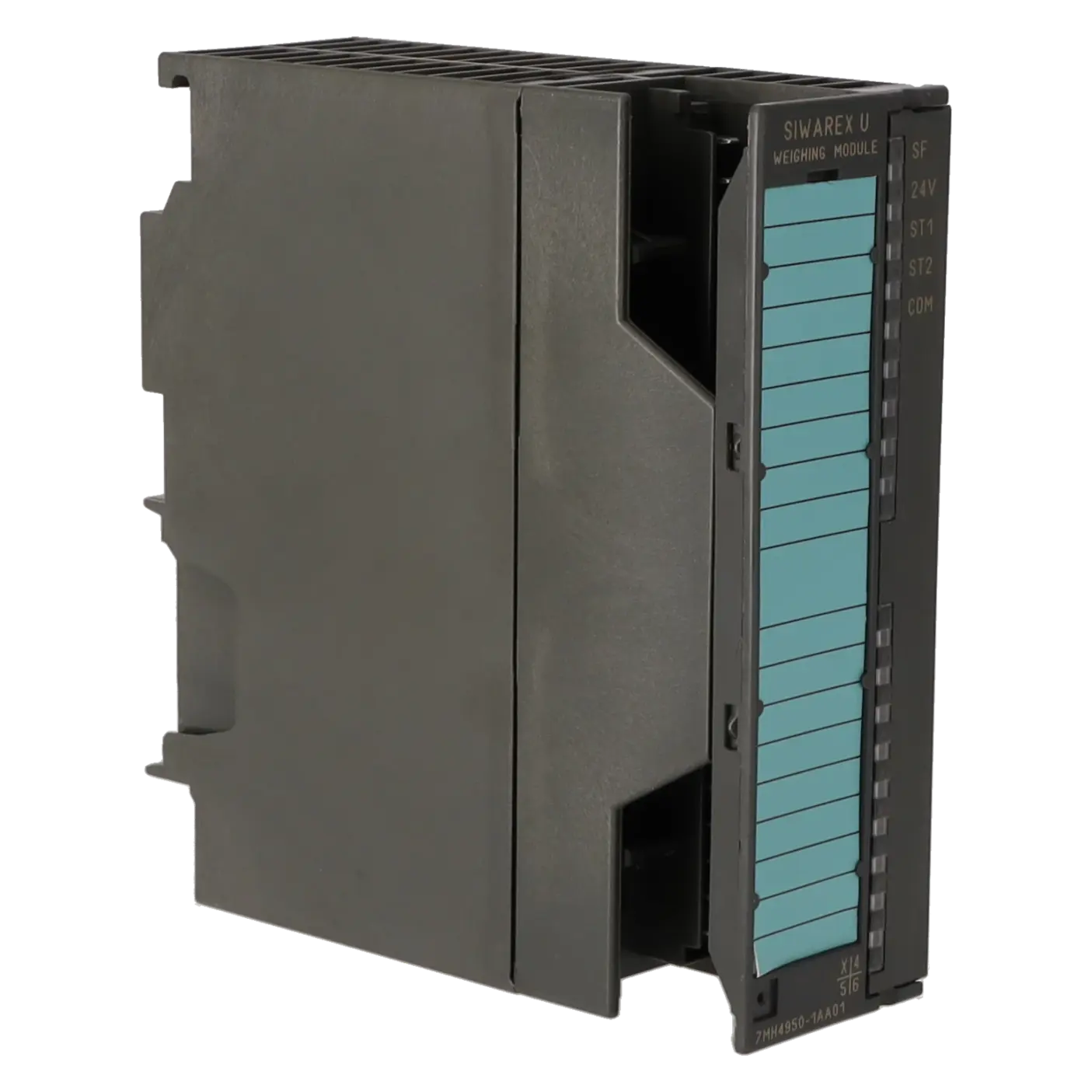

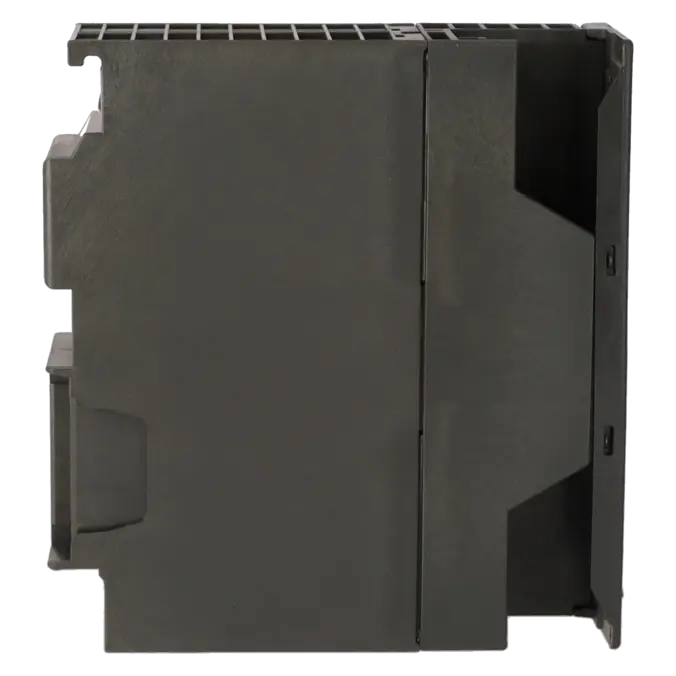

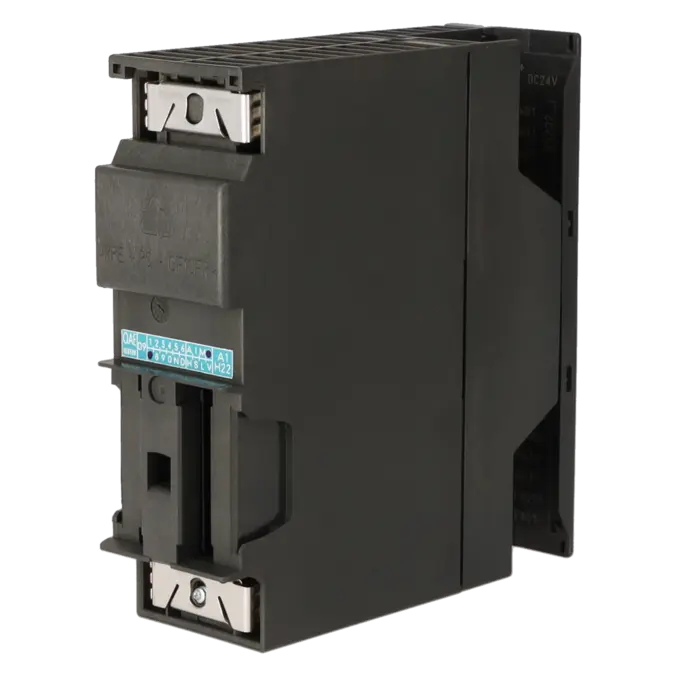

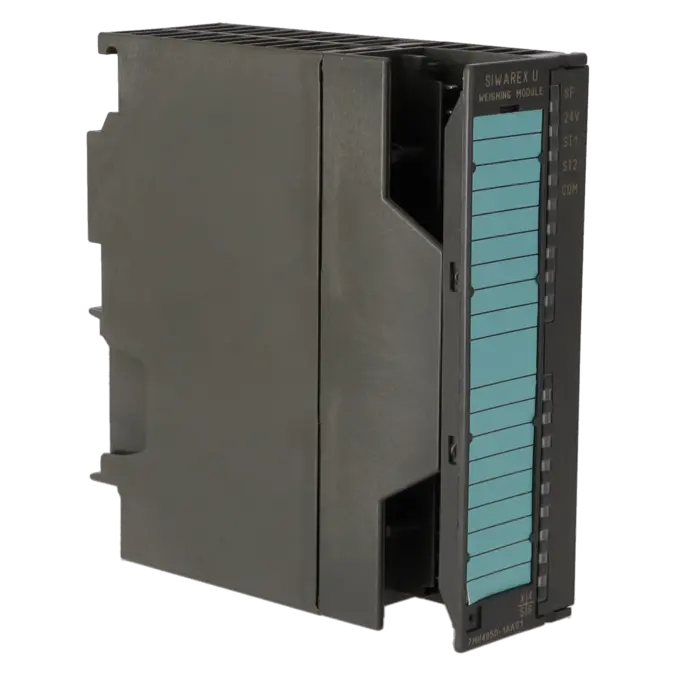

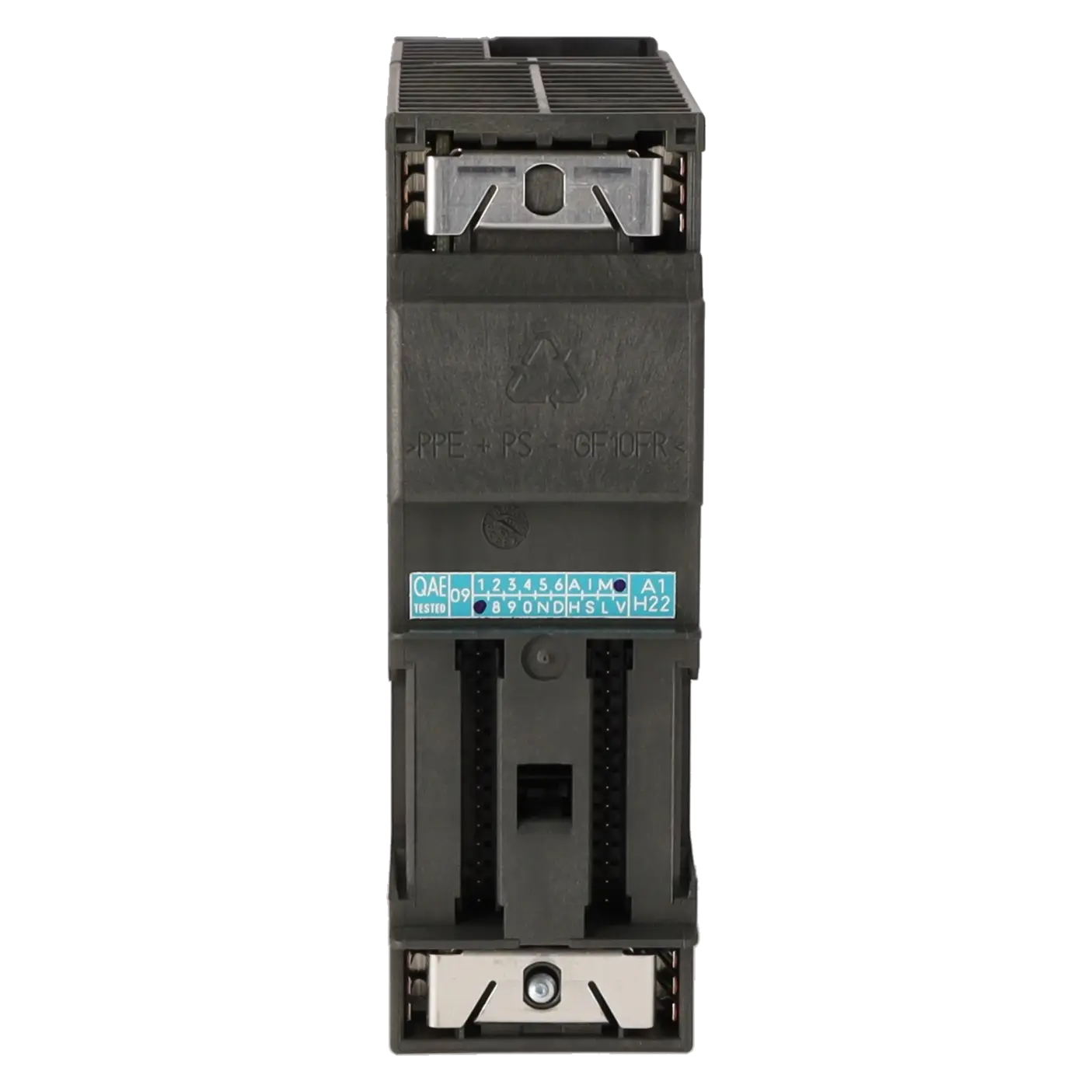

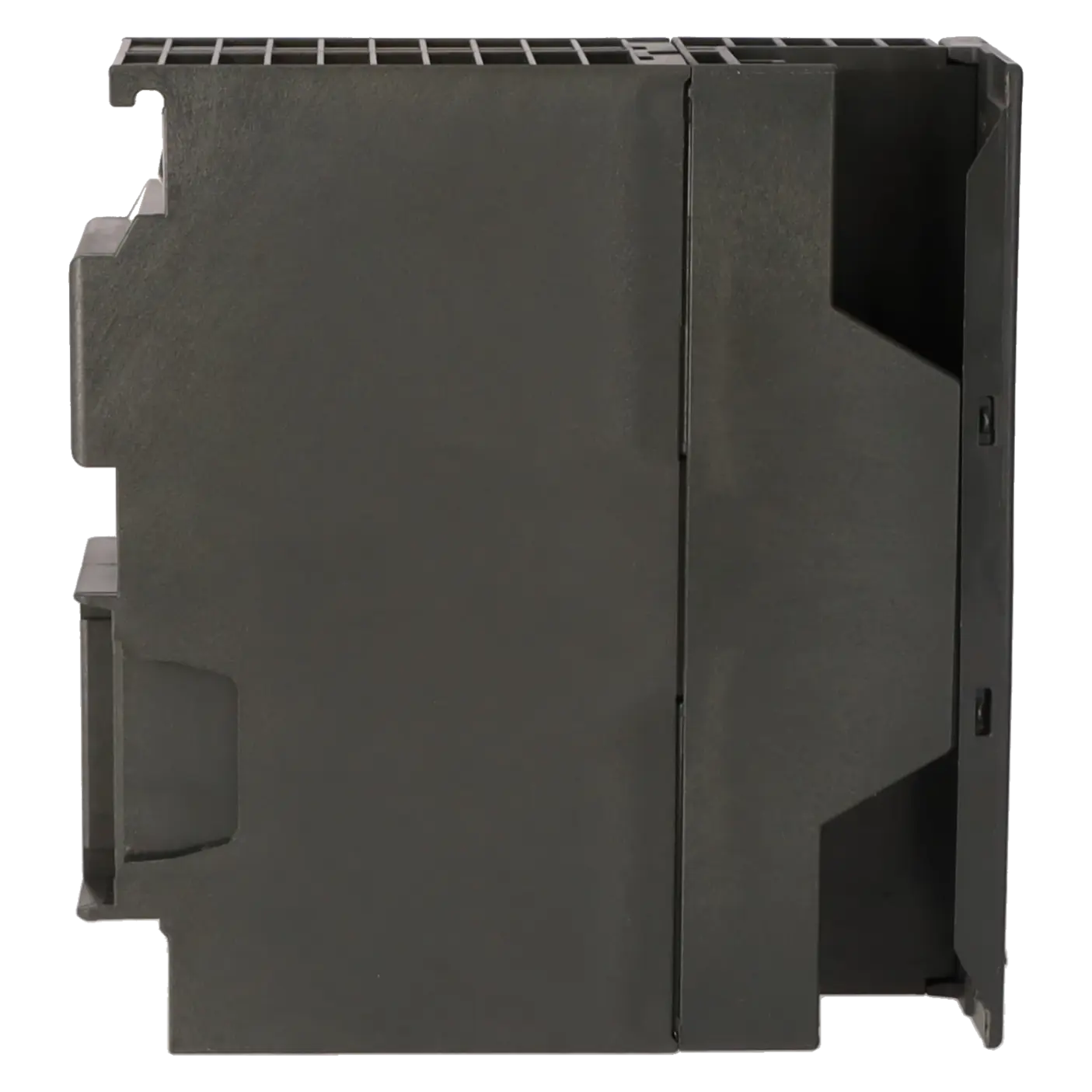

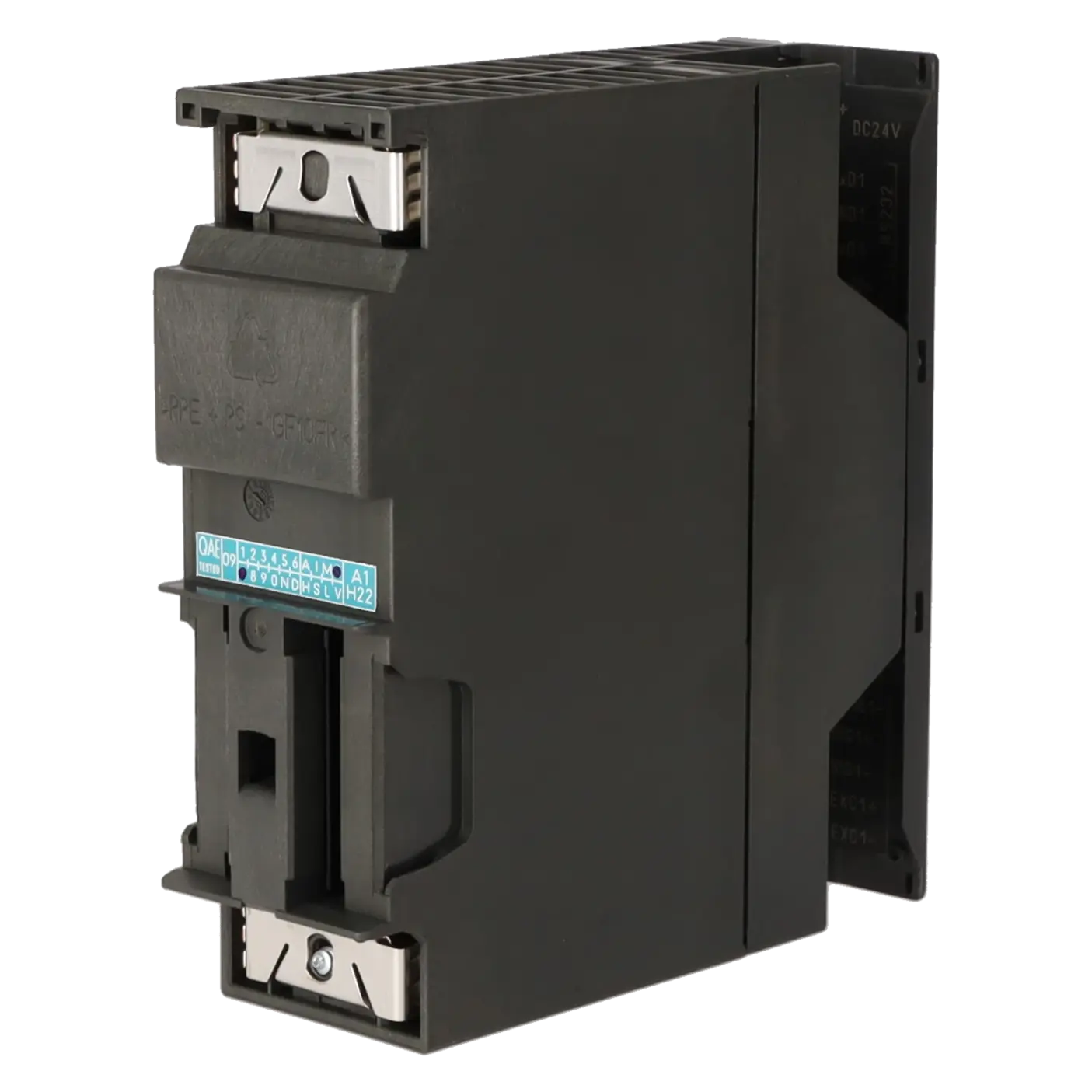

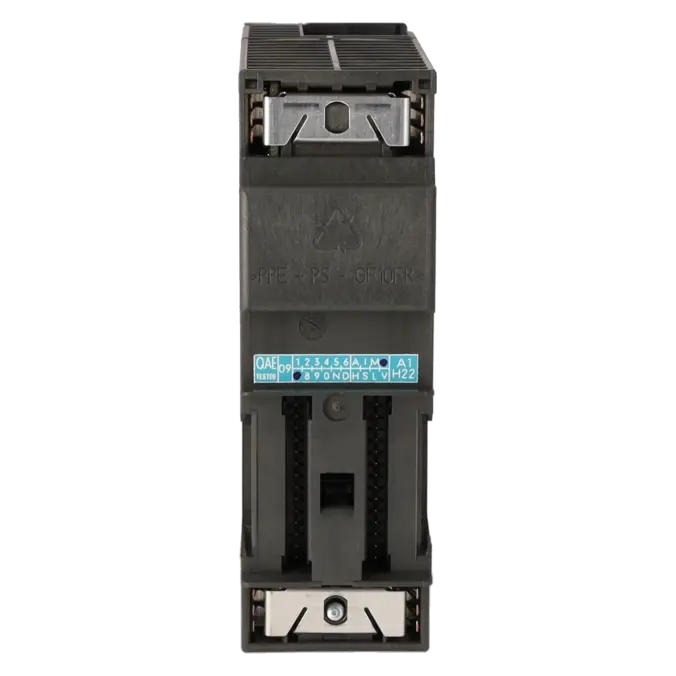

7MH4950-1AA01 ist eine SIEMENS SIWAREX U Wägebaugruppe in einkanaliger Ausführung für den Anschluss einer Waage in Automatisierungssystemen mit SIMATIC S7-300 und ET 200M. Die Baugruppe wird eingesetzt, wenn Gewichtswerte oder Kraftsignale aus analogen Wägezellen beziehungsweise DMS-Sensoren direkt in die SPS-Verarbeitung eingebunden werden sollen. Typische Anwendungen sind Plattform- und Behälterwaagen, Füllstandsüberwachung an Silos und Bunkern, Kran- und Seillastmessungen, Lastmessungen an industriellen Anlagen sowie Bandspannungs- oder Kraftmessaufgaben. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer besonders wichtig, weil Projektierung, Wägezellenanschaltung, Schnittstellen und vorhandene Anlagenstruktur zur verbauten Baugruppe passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 7MH4950-1AA01 arbeitet als einkanalige SIWAREX U Wägeelektronik mit 24 V DC Versorgung und ist für die Einbindung in SIMATIC-S7-300- beziehungsweise ET-200M-Strukturen ausgelegt. Die RS232-Schnittstelle dient zur PC-Anbindung, etwa für Parametrierung und Diagnose mit SIWATOOL U, während die TTY-Schnittstelle für Fernanzeiger vorgesehen ist. Die Wägezellenanschaltung unterstützt analoge Lastzellen mit Messbereichen bis 1 mV/V, 2 mV/V oder 4 mV/V und eine geregelte Wägezellenspeisung von 6 V DC. In der Praxis sind diese Werte entscheidend, weil Versorgung, Sensorik, Anschlusskasten, Schirmung, Parametrierung und vorhandene Waagendaten zusammen bewertet werden müssen. Auch Abmessungen, Frontstecker, Busverbinder und Schnittstellenbelegung sind beim Austausch relevant.

Produktstatus, Life-Cycle-Status und Obsoleszenz

7MH4950-1AA01 ist für Betreiber bestehender Anlagen besonders relevant, weil die Baugruppe in SIMATIC S7-300 und ET 200M eingesetzt wird und damit häufig Teil älterer, langjährig betriebener Automatisierungsstrukturen ist. Für die Beschaffung sollte die Baugruppe als ersatzteil- und obsoleszenzrelevante Komponente betrachtet werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Ein pauschaler Nachfolger sollte nicht ohne technische Prüfung festgelegt werden, da Wägezellen, Projektierung, Datensätze, Schnittstellen und Anlagenlogik zusammenpassen müssen. Für Betreiber sind deshalb Reparaturfähigkeit, Austausch, Bevorratung und eine planbare Ersatzteilstrategie wichtige Maßnahmen, um ungeplante Stillstände zu vermeiden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Für 7MH4950-1AA01 sind vor allem Reparatur, Austausch und Ersatzteilversorgung relevant, wenn die Wägebaugruppe ausfällt, keine stabilen Gewichtswerte liefert oder kurzfristig ersetzt werden muss. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der vorhandenen S7-300- oder ET-200M-Anlage betrieben werden soll. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme im Vordergrund steht. Bei mehreren Anlagen mit SIWAREX-U-Technik unterstützt Life Cycle Management dabei, Bestände, Risiken und Bevorratung strukturiert zu bewerten. Technischer Vor-Ort-Service und passende Fachseminare können ergänzen, wenn Fehlersuche, Datensicherung, Projektierung oder Anlagenhandling rund um SIMATIC-S7-Strukturen abgesichert werden sollen.

Kann 7MH4950-1AA01 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die SIWAREX-U-Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage eingesetzt werden soll. Besonders bei S7-300- und ET-200M-Installationen kann Reparatur helfen, eine Migration zu verschieben und die vorhandene Anlagenstruktur weiter zu nutzen.

Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung folgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit für Instandhaltung und Einkauf.

Ist 7MH4950-1AA01 als Ersatz für 7MH4601-1AA01 geeignet?

7MH4950-1AA01 ist für den Austausch älterer SIWAREX-U-Module mit passender einkanaliger Ausführung relevant. Dabei muss berücksichtigt werden, dass die Wägezellenspeisung bei der neueren Baugruppe auf 6 V DC ausgelegt ist. Projektierung, Wägezellen, Anschlusskasten, Verdrahtung und vorhandene Waagendaten sollten vor dem Austausch geprüft werden.

Für die Praxis bedeutet das: Ein Austausch ist nicht nur eine Frage der Artikelnummer. Entscheidend ist, ob Software, Hardwareanschluss und Messaufbau zur vorhandenen Anlage passen. Besonders bei älteren Waagen sollte geprüft werden, ob gespeicherte Parameter, Justagedaten und Diagnoseinformationen vor dem Wechsel gesichert und nach dem Einbau korrekt übernommen werden können.

Gibt es einen direkten Nachfolger für 7MH4950-1AA01?

Ein direkter Nachfolger sollte nicht pauschal festgelegt werden, ohne die konkrete Anlage zu prüfen. Bei SIWAREX-U-Wägebaugruppen hängen Ersatz und Migration stark von SPS-System, Projektierung, Wägezellenanschaltung, Schnittstellen und Prozessanforderung ab. Ein scheinbar passender Ersatztyp kann ungeeignet sein, wenn Datensätze, Kommunikationswege oder mechanische und elektrische Randbedingungen abweichen.

Bei akuten Ausfällen ist häufig zunächst Reparatur, Austausch oder Beschaffung derselben Artikelnummer der risikoärmere Weg. Eine Migration auf eine neuere Wägetechnik sollte geplant erfolgen, damit Stillstand, Neujustage, Programmänderungen und Inbetriebnahmerisiken beherrschbar bleiben.

Was tun, wenn 7MH4950-1AA01 keine stabilen Gewichtswerte liefert?

Bei instabilen Gewichtswerten sollte zuerst die mechanische Waage geprüft werden, weil Vibrationen, lose Auflager, verspannte Wägezellen oder wechselnde Lastverteilungen das Messergebnis beeinflussen können. Danach sind Wägezellen, Anschlusskasten, Schirmung und Sense-Leitungen zu kontrollieren. Auch Feuchtigkeit, beschädigte Kabel oder unpassende Filtereinstellungen können zu schwankenden Messwerten führen.

Anschließend sollte die Parametrierung mit dem realen Messaufbau abgeglichen werden. Dazu gehören Kennwert, Messbereich, Nullpunkt, Justagegewicht und Grenzwerte. Bleiben die Abweichungen bestehen, sollte die Ursache zwischen Sensorik, Verdrahtung, Parametrierung und Baugruppe getrennt eingegrenzt werden.

Welche Daten sollten vor Austausch oder Reparatur von 7MH4950-1AA01 gesichert werden?

Vor Austausch oder Reparatur sollten alle verfügbaren Anlagen- und Waagendaten gesichert werden. Dazu gehören Artikelnummer, Einbauplatz, Hardwarekonfiguration, Parametrierung, Justagedaten, Datensätze und aktuelle Diagnoseinformationen. Bei SIWAREX-U-Anwendungen sind besonders die Daten relevant, die die Waage definieren, weil sie den Zusammenhang zwischen Wägezelle, Messbereich, Nullpunkt und Gewichtswert herstellen.

Auch Fotos von Verdrahtung, Frontstecker, Anschlusskasten und Schirmauflage können die Wiederinbetriebnahme erleichtern. Eine strukturierte Datensicherung reduziert das Risiko, dass nach dem Baugruppentausch eine erneute Fehlersuche durch fehlende Parameter oder unklare Anschlusszustände entsteht.

Wann ist ein Austauschgerät für 7MH4950-1AA01 sinnvoller als eine Reparatur?

Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage schnell wieder in Betrieb gehen muss und der Stillstand wirtschaftlich schwerer wiegt als die Wartezeit auf eine Reparaturentscheidung. In diesem Fall kann eine funktionsgeprüfte Ersatzbaugruppe helfen, die Produktion kurzfristig zu stabilisieren. Die defekte Baugruppe kann anschließend gesondert bewertet werden.

Eine Reparatur ist dagegen oft interessant, wenn Obsoleszenzrisiken, Ersatzteilknappheit oder Kostenkontrolle im Vordergrund stehen. Bei EICHLER kann die defekte Baugruppe nach individuellem Fehlerbild analysiert, bis auf Bauteilebene instand gesetzt und im Testzentrum geprüft werden. Dadurch entsteht eine technische Grundlage für die Entscheidung zwischen Reparatur, Austausch, Bevorratung und späterer Migration.

Wie lässt sich die Verfügbarkeit von 7MH4950-1AA01 für die Instandhaltung absichern?

Die Verfügbarkeit lässt sich am besten über eine Kombination aus tagesaktueller Prüfung, Reparaturstrategie und Bevorratung absichern. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Bei kritischen Waagen sollte zusätzlich bewertet werden, wie schnell ein Ausfall die Produktion beeinflusst und ob ein Ersatzteil im Bestand sinnvoll ist.

Für mehrere Anlagen mit SIWAREX-U-Technik kann Life Cycle Management helfen, Risiken strukturiert zu erfassen. Dabei werden verbaute Baugruppen, Ersatzteilbedarf, Reparaturfähigkeit und mögliche Engpässe zusammen betrachtet. So entsteht eine planbare Strategie für Einkauf, Instandhaltung und Betreiberverantwortung.
