SIEMENS 6ES7360-3AA01-0AA0

Was ist 6ES7360-3AA01-0AA0 und wo wird es eingesetzt

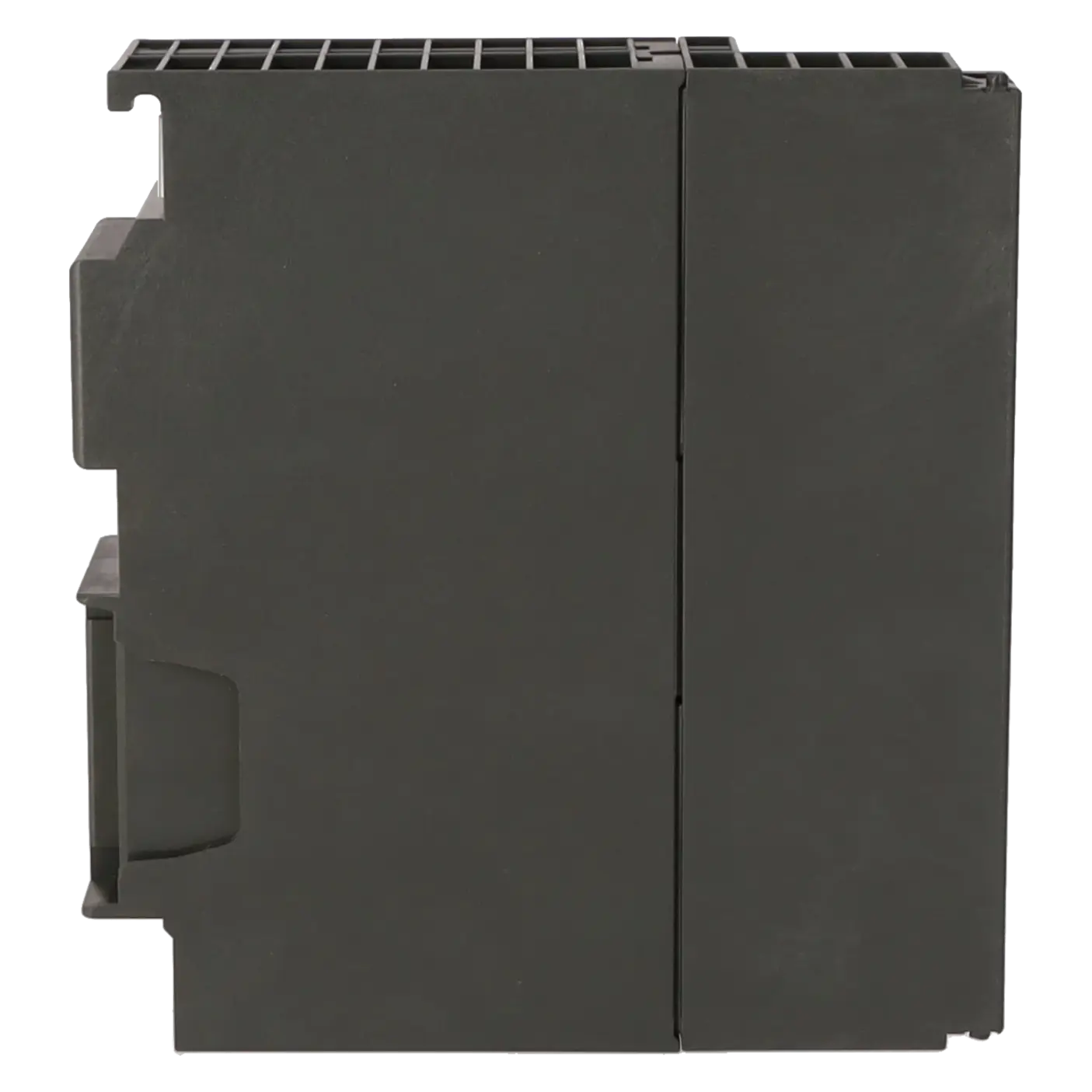

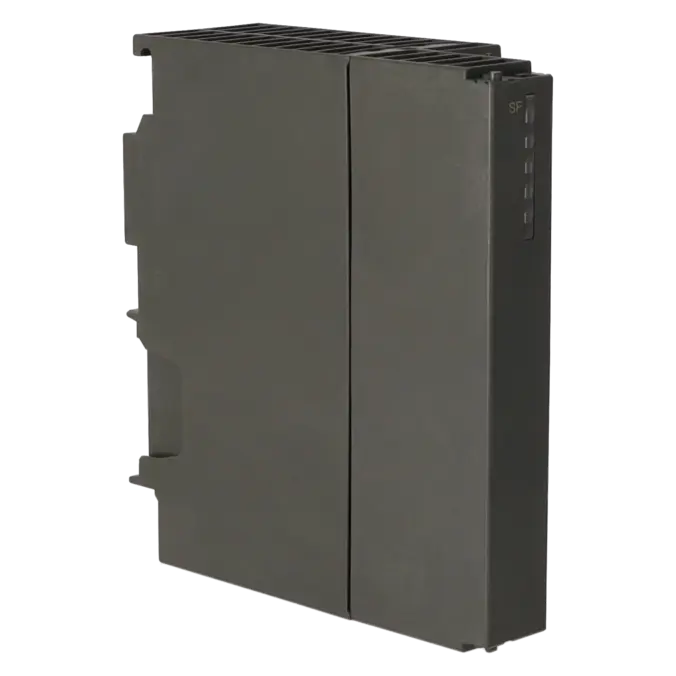

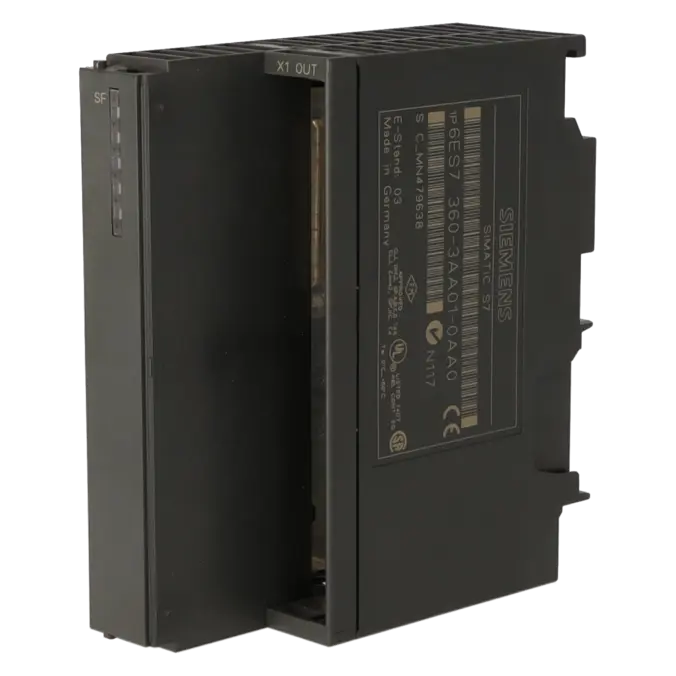

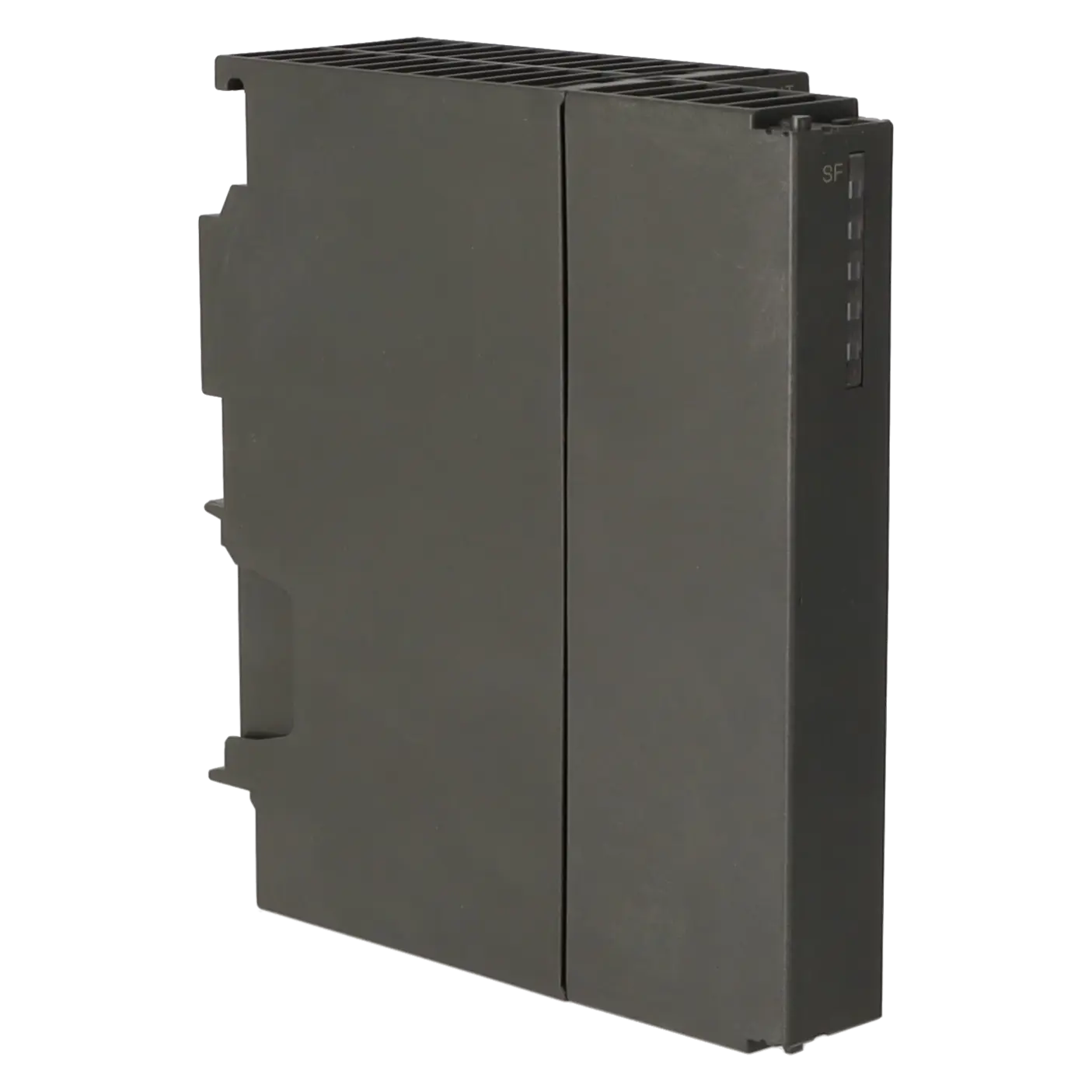

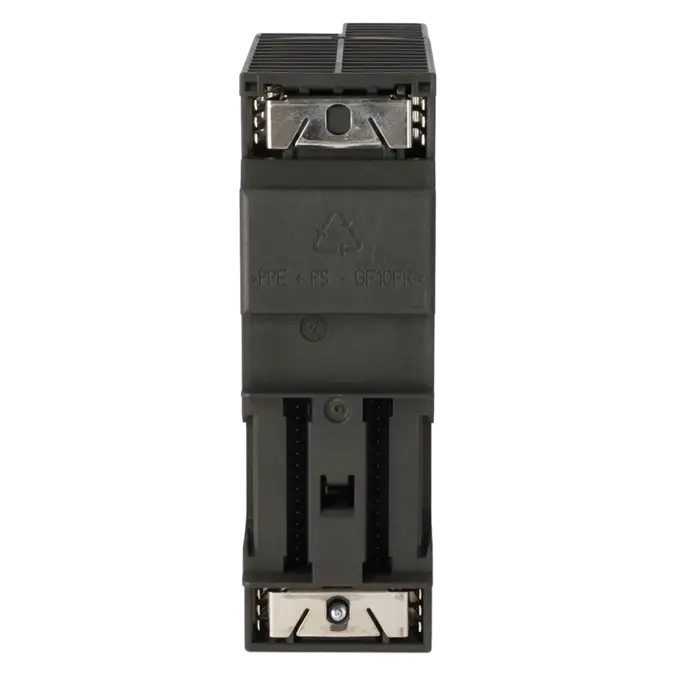

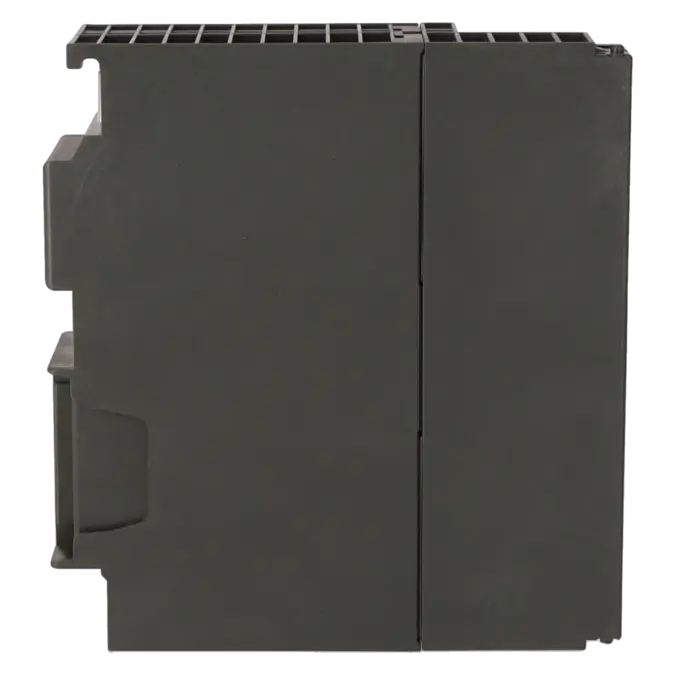

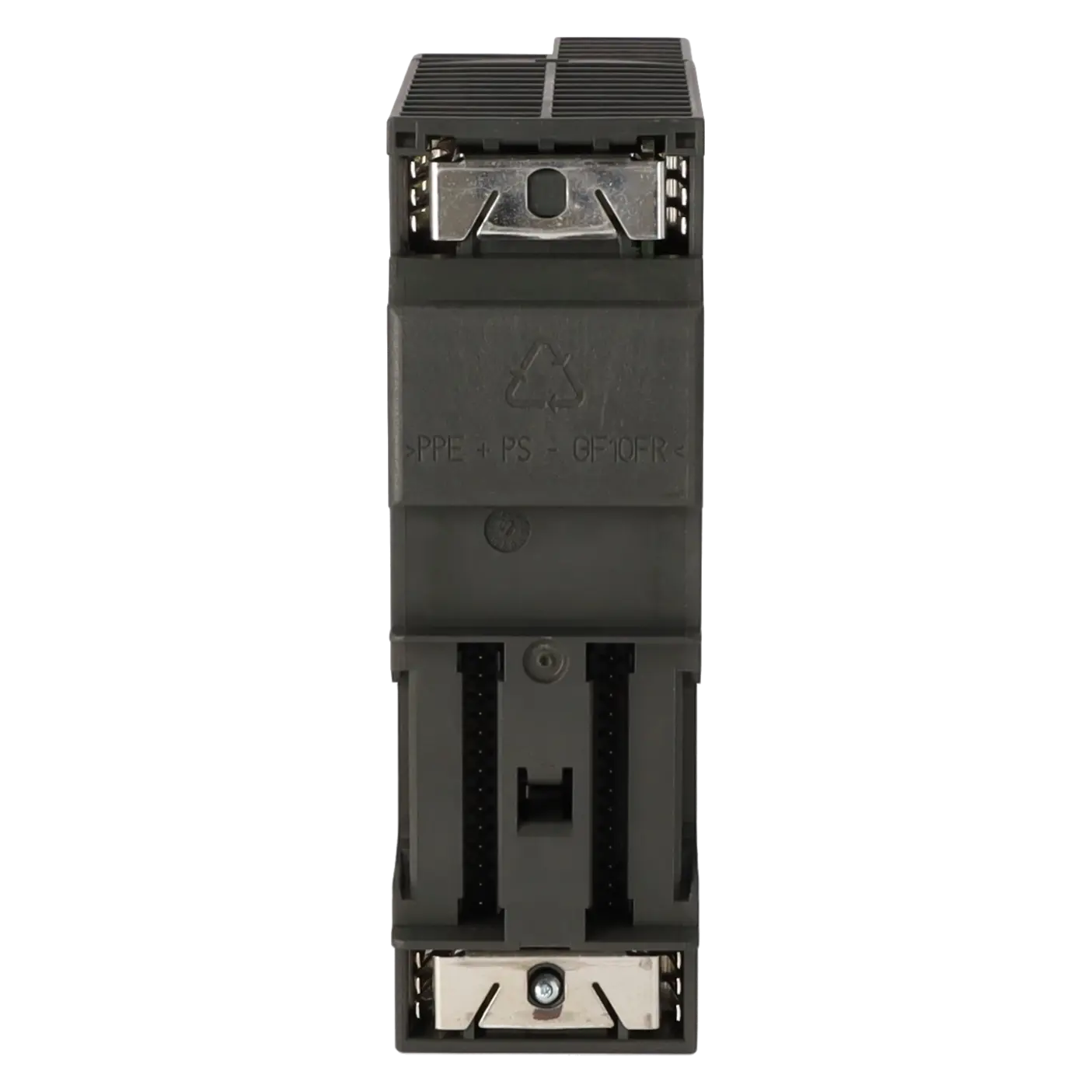

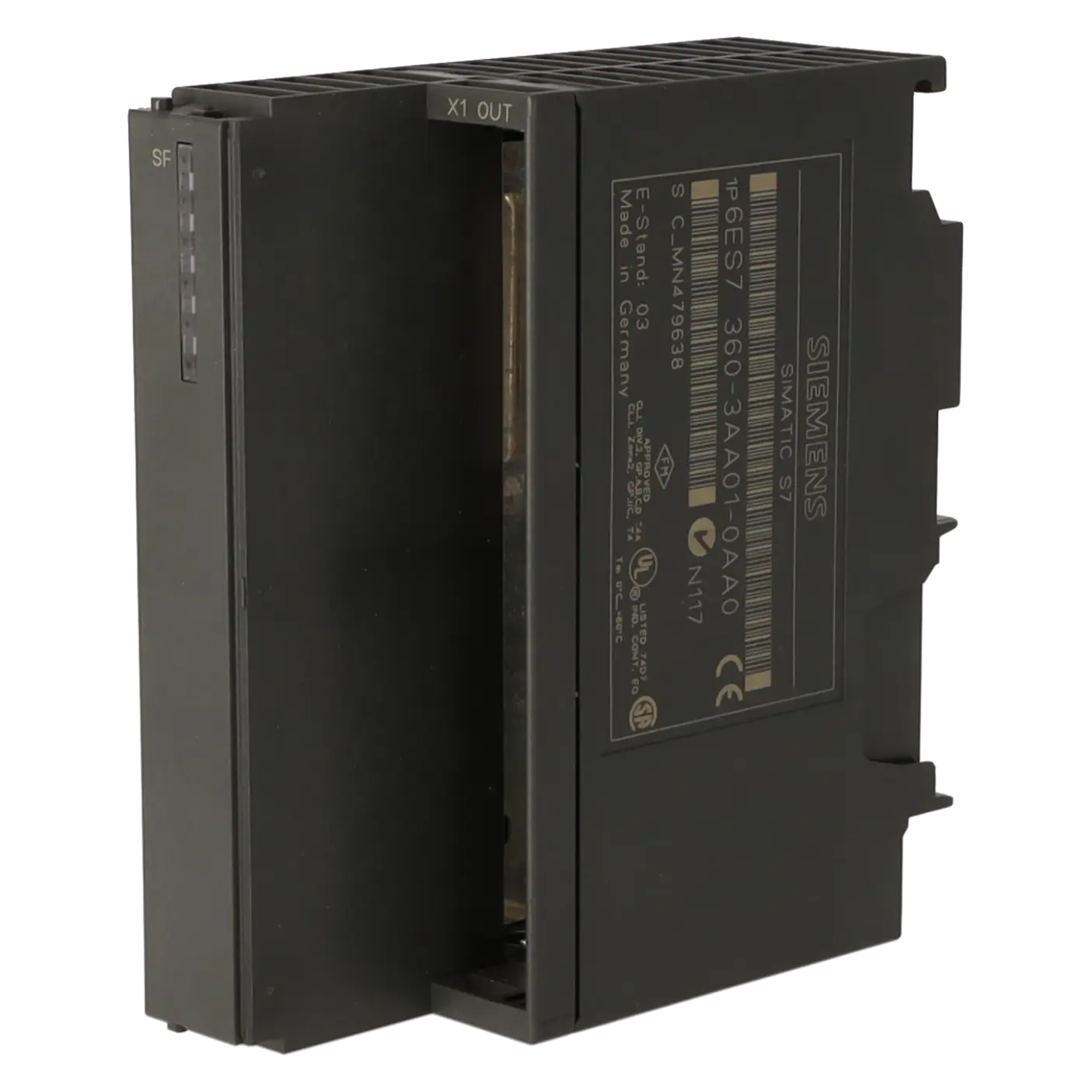

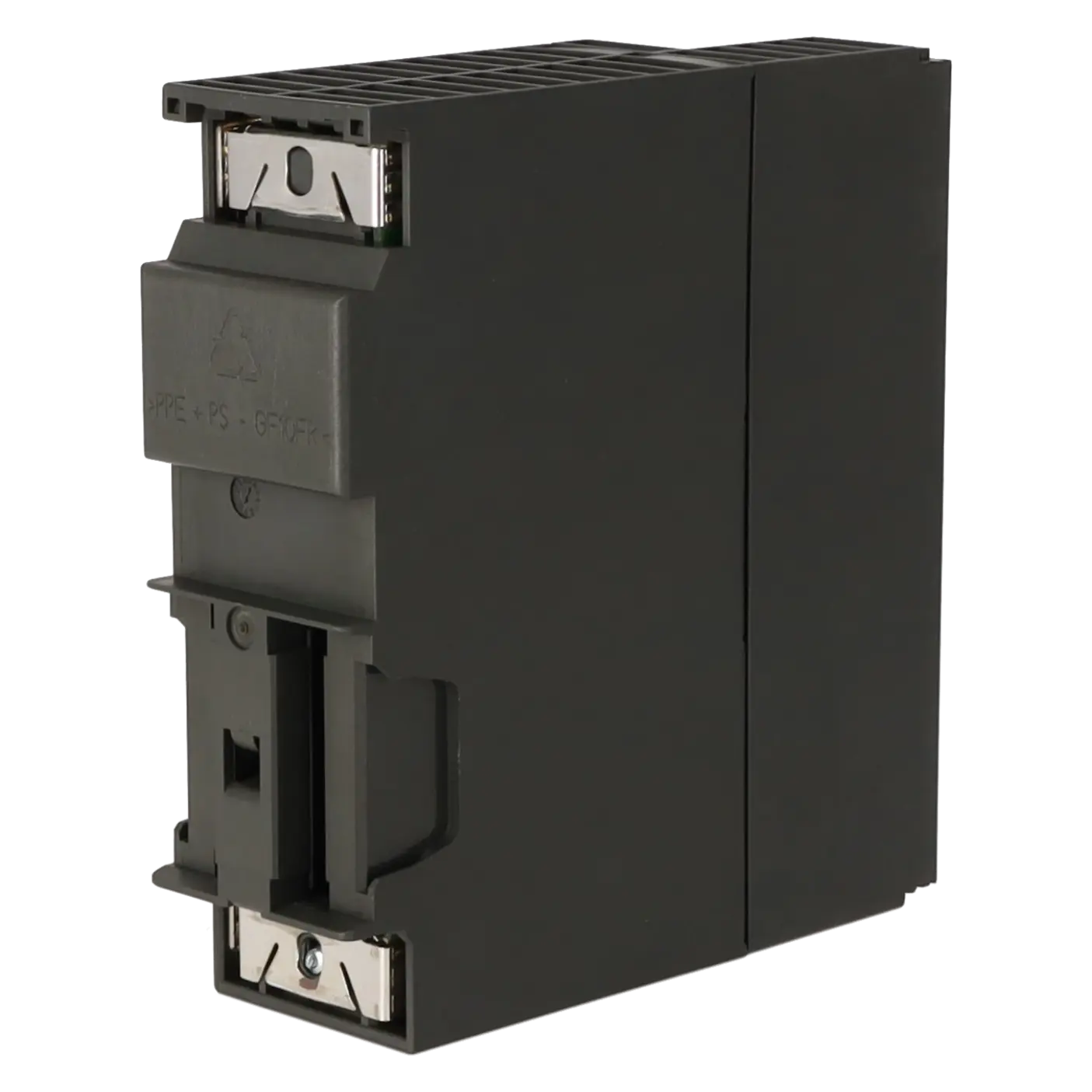

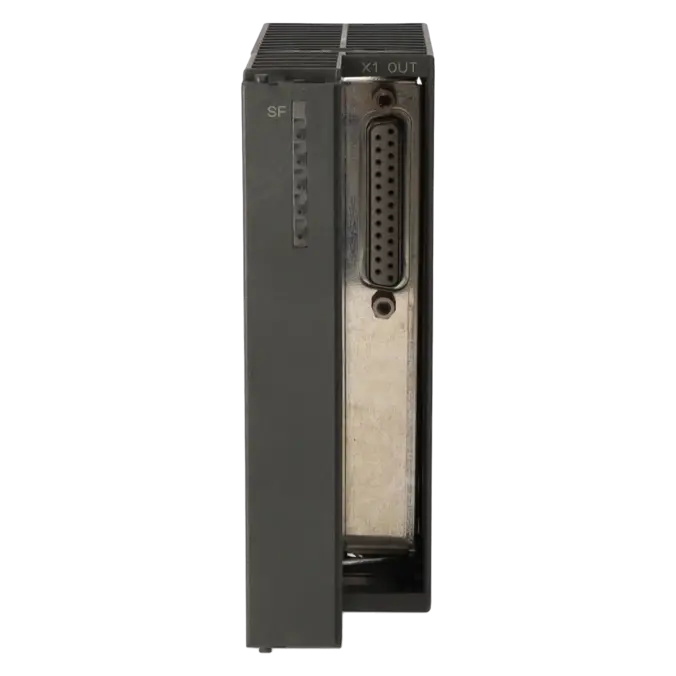

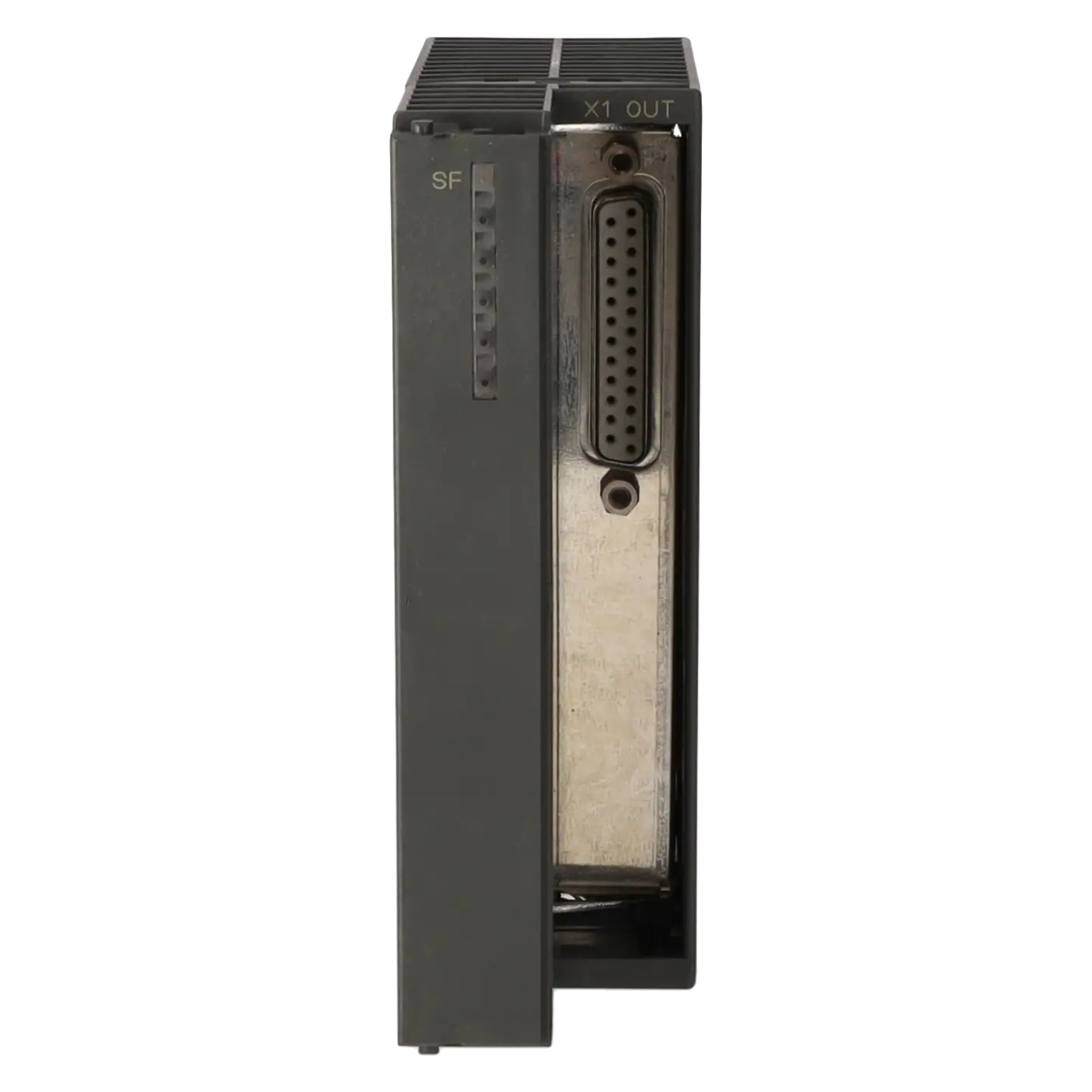

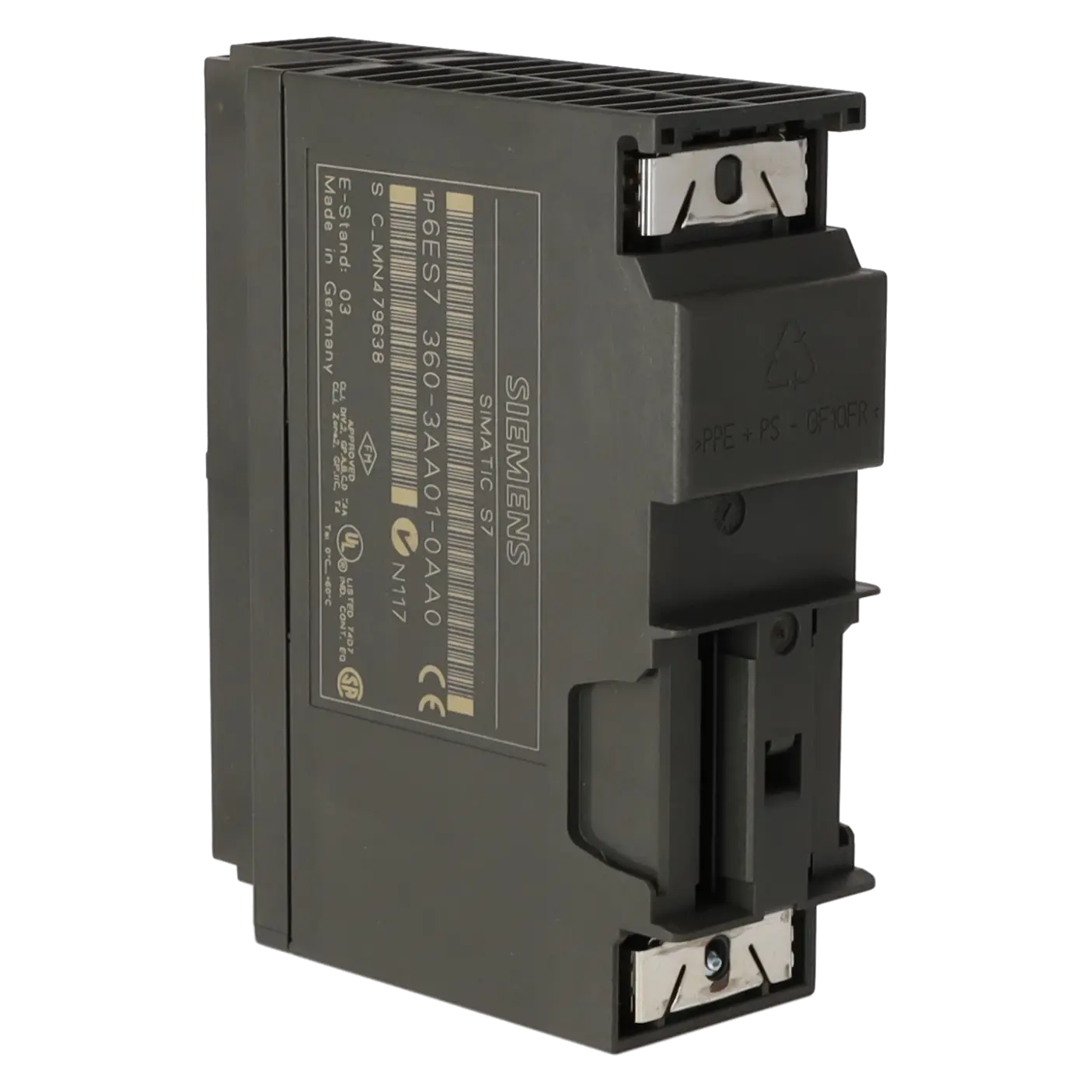

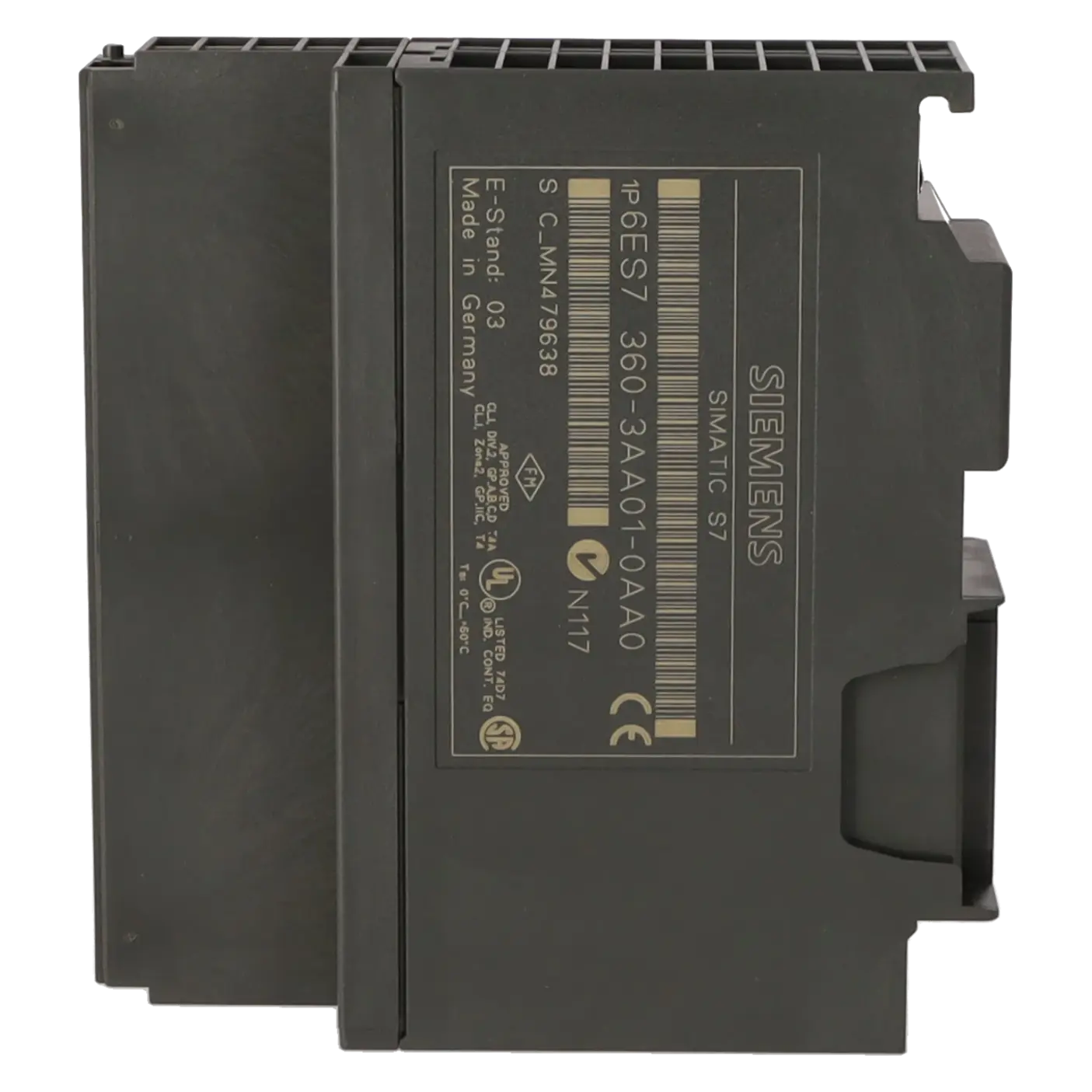

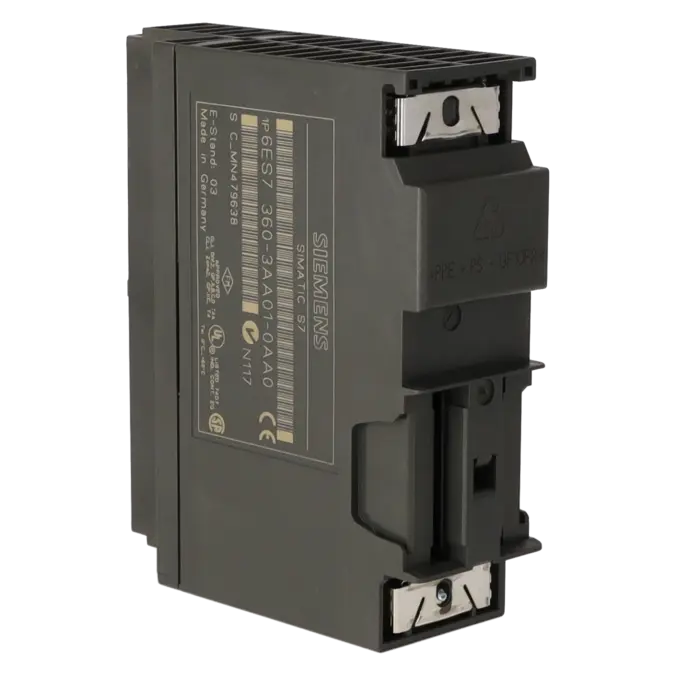

6ES7360-3AA01-0AA0 ist eine SIEMENS SIMATIC S7-300 Anschaltungsbaugruppe IM 360 für den Zentralbaugruppenträger (Rack 0). Ihre Aufgabe ist es, ein bestehendes S7-300-System um zusätzliche Baugruppenträger zu erweitern, wenn im Grundrack nicht mehr genug Platz oder Rückwandbus-Reserve vorhanden ist. Die IM 360 koppelt das Zentralrack mit einer IM 361 im Erweiterungsrack und ermöglicht so den Anschluss von bis zu drei Erweiterungsracks. Die Verbindung erfolgt über die Verbindungsleitung 368, die maximale Distanz zwischen IM 360 und IM 361 beträgt 10 m. Typische Einsatzfelder sind Bestandsanlagen in Produktion, Fördertechnik, Maschinenbau und Prozessumgebungen, in denen zusätzliche I/O-, FM- oder CP-Baugruppen innerhalb einer vorhandenen S7-300-Struktur weiterbetrieben werden sollen.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Für Instandhaltung und Einkauf sind vor allem die technischen Kerndaten relevant: Die Baugruppe wird über den Rückwandbus mit 5 V DC versorgt und benötigt dabei maximal 350 mA. Das ist für die Strombilanz im Zentralrack wichtig, vor allem bei dicht bestückten S7-300-Aufbauten. Die typische Verlustleistung von 2 W hilft bei der thermischen Bewertung im Schaltschrank. Pro CPU ist maximal eine IM 360 vorgesehen, was die Auslegung klar begrenzt. Mit ihren Abmessungen von 40 x 125 x 120 mm und einem Gewicht von rund 225 g passt die Baugruppe in den üblichen mechanischen Aufbau der S7-300. Für die Beschaffung ist zusätzlich wichtig, dass die Artikelnummer eindeutig einer IM-360-Anschaltung innerhalb der SIMATIC-S7-300-Familie zugeordnet ist.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6ES7360-3AA01-0AA0 als Ersatzteil, nicht als reguläres Neuentwicklungsprodukt. Auf der EICHLER-Produktseite ist zudem der Produktstatus EOP: 2025-10-01 angegeben. Ergänzend nennt EICHLER diese Artikelnummer in der Übersicht der S7-300- und ET200M-Baugruppen, die sich ab dem 01.10.2025 in der Abkündigungsphase befinden. Für Betreiber heißt das: Die Baugruppe bleibt für Bestandsanlagen technisch relevant, ist aber aus Life-Cycle-Sicht klar im späten Produktlebenszyklus angesiedelt. Ein vom Hersteller eindeutig benannter 1:1-Nachfolger war in den recherchierten Siemens-Quellen nicht ersichtlich. Für viele Anlagen rücken deshalb Versorgungssicherheit, Reparaturfähigkeit, Austauschfähigkeit und gezielte Ersatzteilbevorratung in den Vordergrund.

Verfügbare Eichler Leistungen und wann sie in der Praxis relevant sind

Für diese Artikelnummer bietet EICHLER Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist besonders dann sinnvoll, wenn die bestehende Baugruppe anlagenspezifisch erhalten bleiben soll und Ausfallursachen ohne Umbau beseitigt werden müssen; laut EICHLER umfasst sie technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Austausch ist stark, wenn Stillstandszeiten kurz gehalten werden müssen und schnell eine funktionsfähige Baugruppe benötigt wird. Gebraucht ist oft die wirtschaftliche Lösung für Ersatzteilstrategien in Bestandsanlagen. Neu ist dort relevant, wo dokumentierte Reservebestände oder planbare Ersatzteilbevorratung für kritische S7-300-Strukturen aufgebaut werden sollen. Die auf der Produktseite genannten Bearbeitungszeiten liegen bei 2 bis 5 Tagen für Reparatur sowie 1 bis 3 Tagen für Austausch, Gebraucht und Neu.

Benötige ich für 6ES7360-3AA01-0AA0 zusätzlich eine IM 361?

Ja. Die IM 360 sitzt im Zentralrack, die IM 361 in den Erweiterungsracks 1 bis 3. Erst diese Kombination ermöglicht die mehrzeilige zentrale Erweiterung einer S7-300. Wer nur genau ein Erweiterungsrack anbinden will, stößt alternativ auf die IM-365-Lösung, muss dort aber die funktionalen Grenzen beachten.

Welche Verbindungsleitung brauche ich zwischen IM 360 und IM 361?

Für die Kopplung wird die Verbindungsleitung 368 verwendet. Siemens nennt für die Verbindung zwischen IM 360 und IM 361 eine maximale Distanz von 10 m. Für Einkauf und Instandhaltung ist das wichtig, weil eine falsche oder fehlende Leitung direkt zu Diagnoseproblemen, nicht erkannten Erweiterungsracks oder SF-Meldungen führen kann.

Wie viele Erweiterungsracks kann ich mit 6ES7360-3AA01-0AA0 anbinden?

Mit der IM 360 im Zentralrack lassen sich bis zu drei Erweiterungsracks anbinden, wenn diese mit IM 361 ausgerüstet sind. Das ist der zentrale Unterschied zu einfacheren Erweiterungskonzepten und macht die Baugruppe besonders interessant, wenn eine Bestandsanlage mehr Baugruppenplätze braucht, aber die Grundarchitektur der S7-300 erhalten bleiben soll.

Kann ich 6ES7360-3AA01-0AA0 noch kaufen oder als Ersatzteil beschaffen?

Die recherchierten Quellen zeigen klar eine Ersatzteil- und Bestandsanlagenlogik: Siemens beschreibt die Artikelnummer als Spare Part, und EICHLER bietet für diese Baugruppe aktuell Reparatur, Austausch, Gebraucht und Neu an. Für Betreiber älterer S7-300-Anlagen ist das ein starkes Signal, dass die Versorgung nicht nur über Neukauf, sondern auch über kurzfristigen Austausch oder Instandsetzung abgesichert werden kann.

Was ist der Unterschied zwischen IM 360/IM 361 und IM 365?

Die Kombination IM 360 + IM 361 ist für bis zu drei Erweiterungsracks ausgelegt. Die IM 365 ist die kompaktere Lösung für genau ein Erweiterungsrack. Siemens weist außerdem darauf hin, dass die IM 365 den Kommunikationsbus nicht ins Erweiterungsrack weiterführt. Das ist für die Auswahl entscheidend, wenn im Erweiterungsrack kommunikationsfähige oder K-Bus-abhängige Baugruppen eingeplant sind.

Gibt es einen vom Hersteller bestätigten 1:1-Nachfolger für 6ES7360-3AA01-0AA0?

In den recherchierten Siemens-Quellen war kein eindeutig benannter 1:1-Nachfolger ersichtlich. Gleichzeitig wird die Baugruppe als Ersatzteil geführt und befindet sich laut EICHLER im späten Life-Cycle mit EOP 01.10.2025 beziehungsweise in der Abkündigungsphase ab 01.10.2025. Für Betreiber spricht das eher für eine saubere Ersatzteil- und Service-Strategie als für die Erwartung eines direkten, offiziell bestätigten Nachfolgers mit identischer Rolle.
