SIEMENS 6ES7326-2BF10-0AB0
-
SIEMENS | Baugruppen | Digitalein- / Digitalausgaben
- EICHLER-Art.Nr.: K0252221
- EAN: 4025515078289
- UPC: 040892550368
Produktbeschreibung

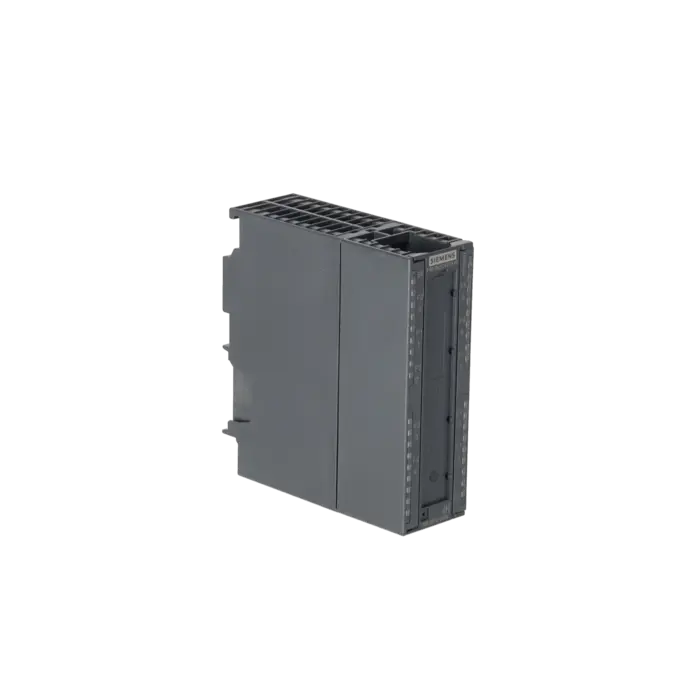

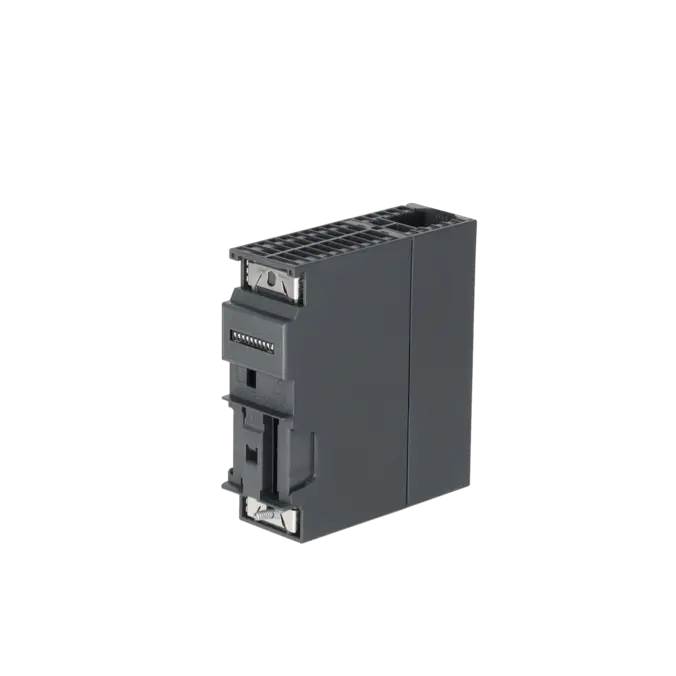

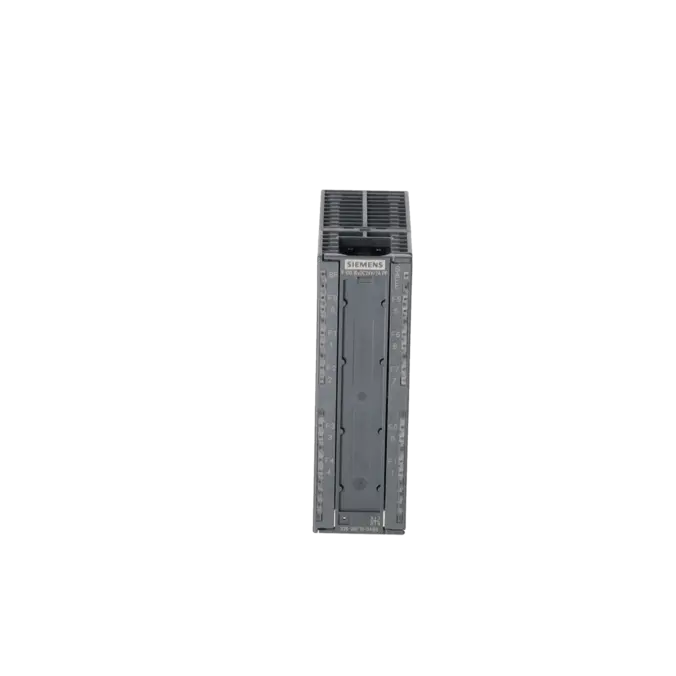

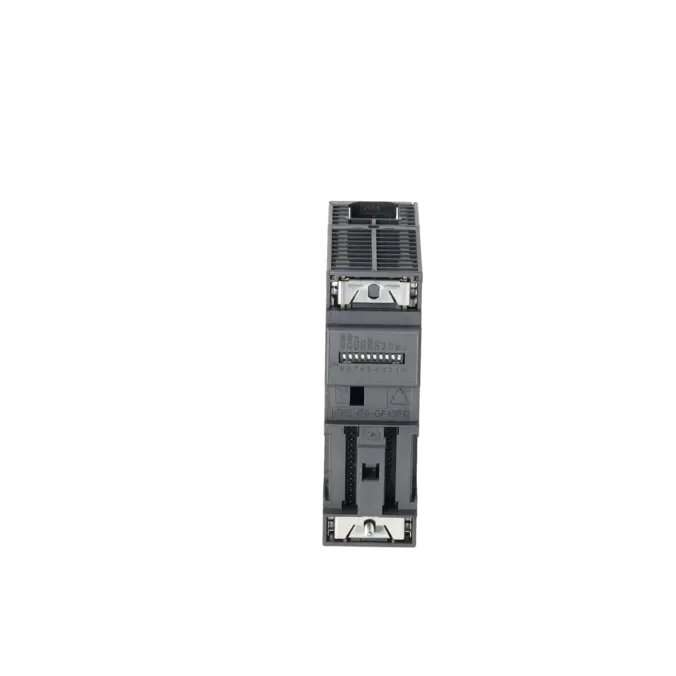

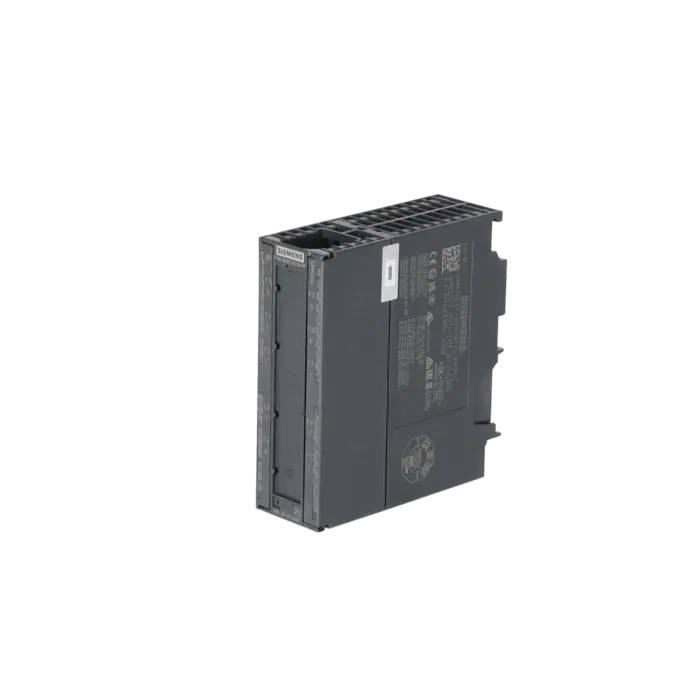

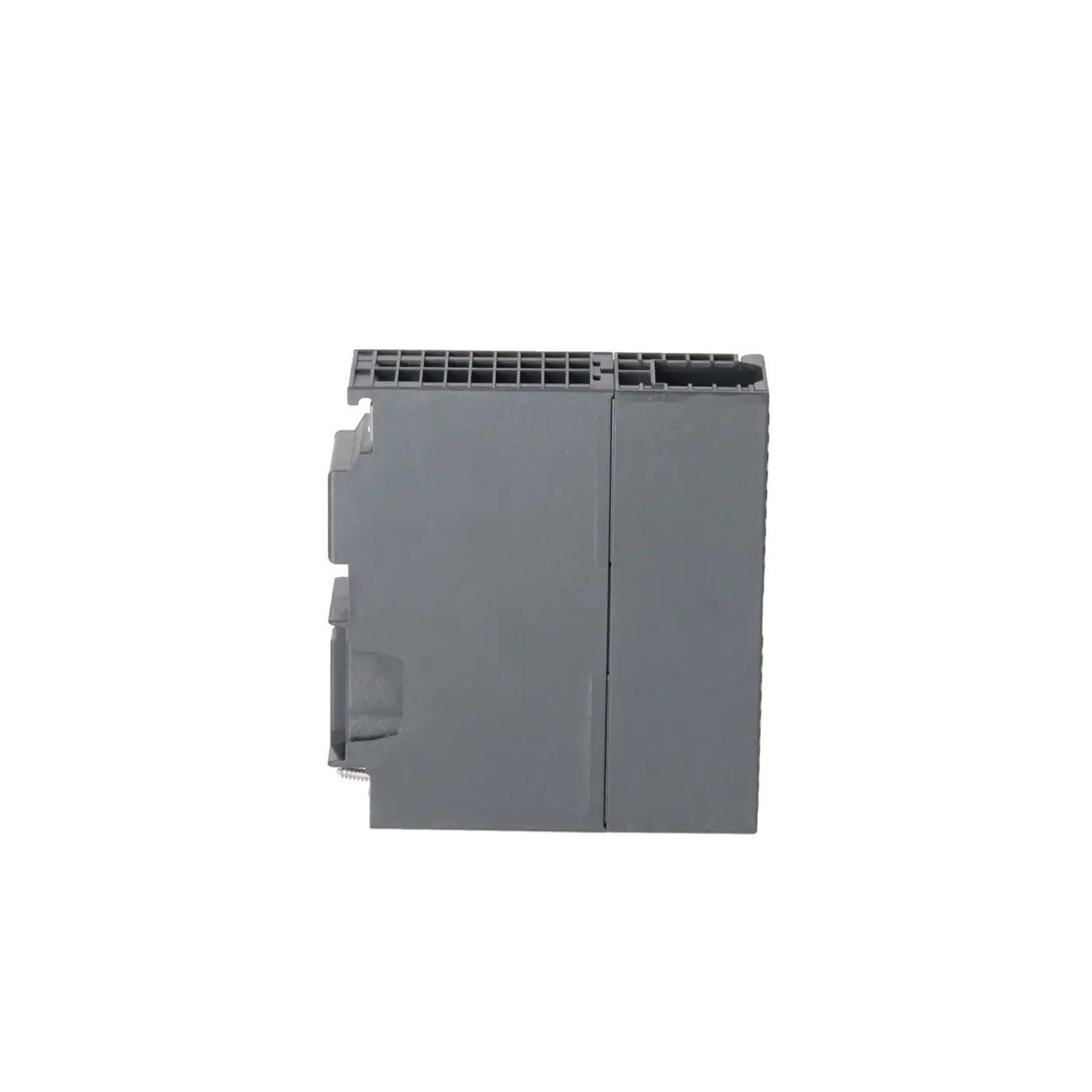

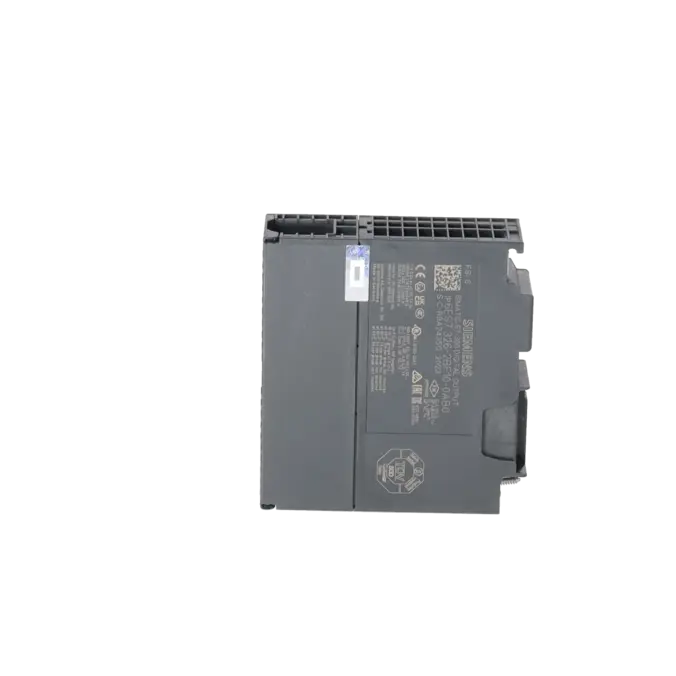

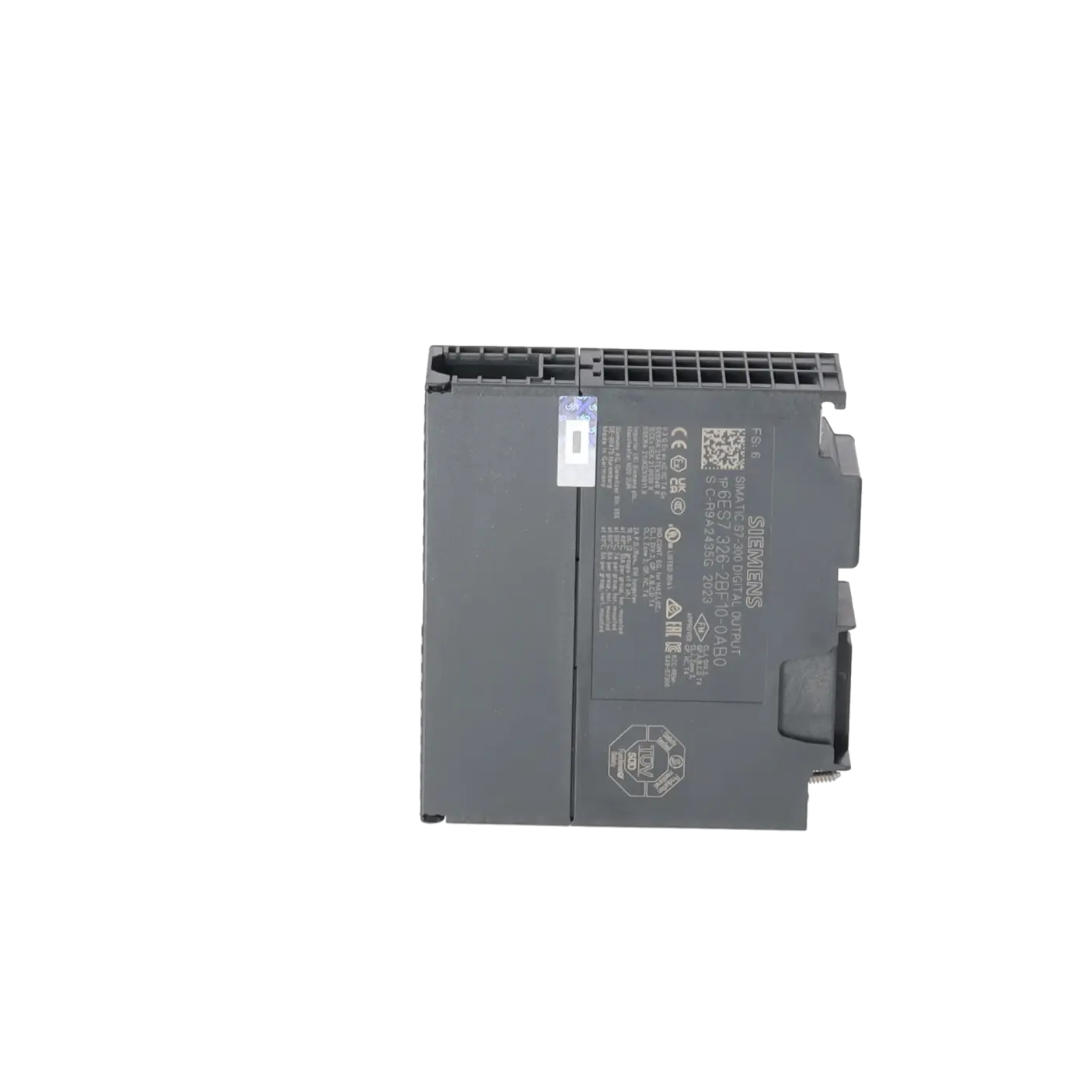

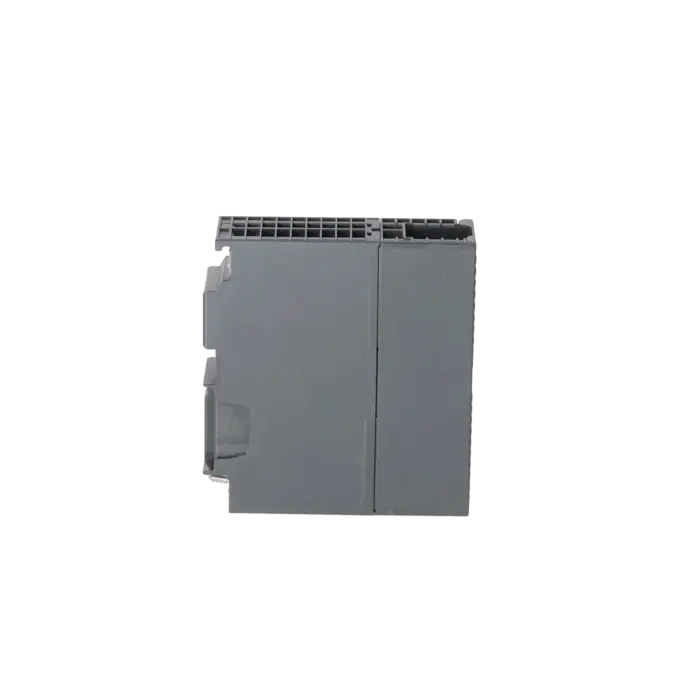

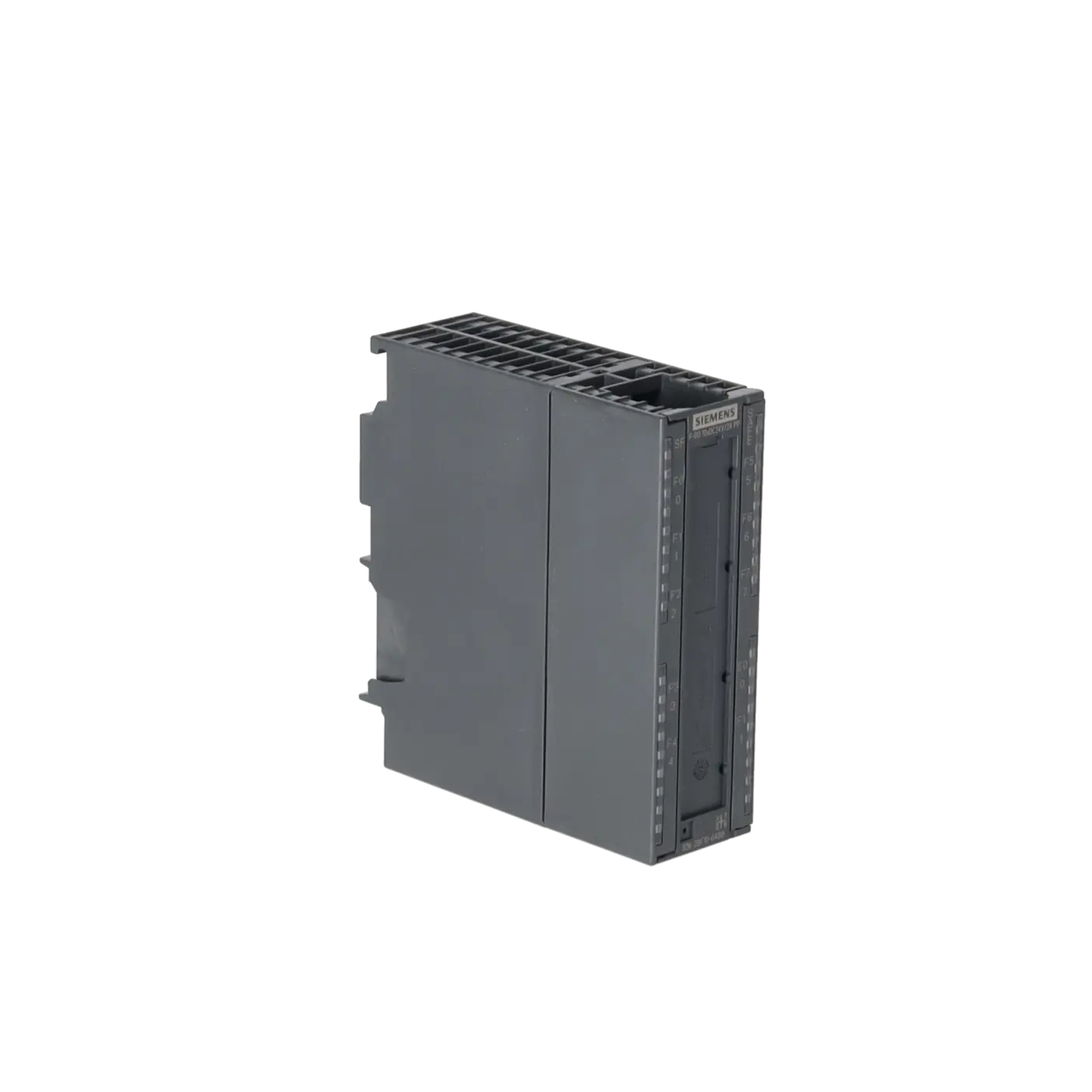

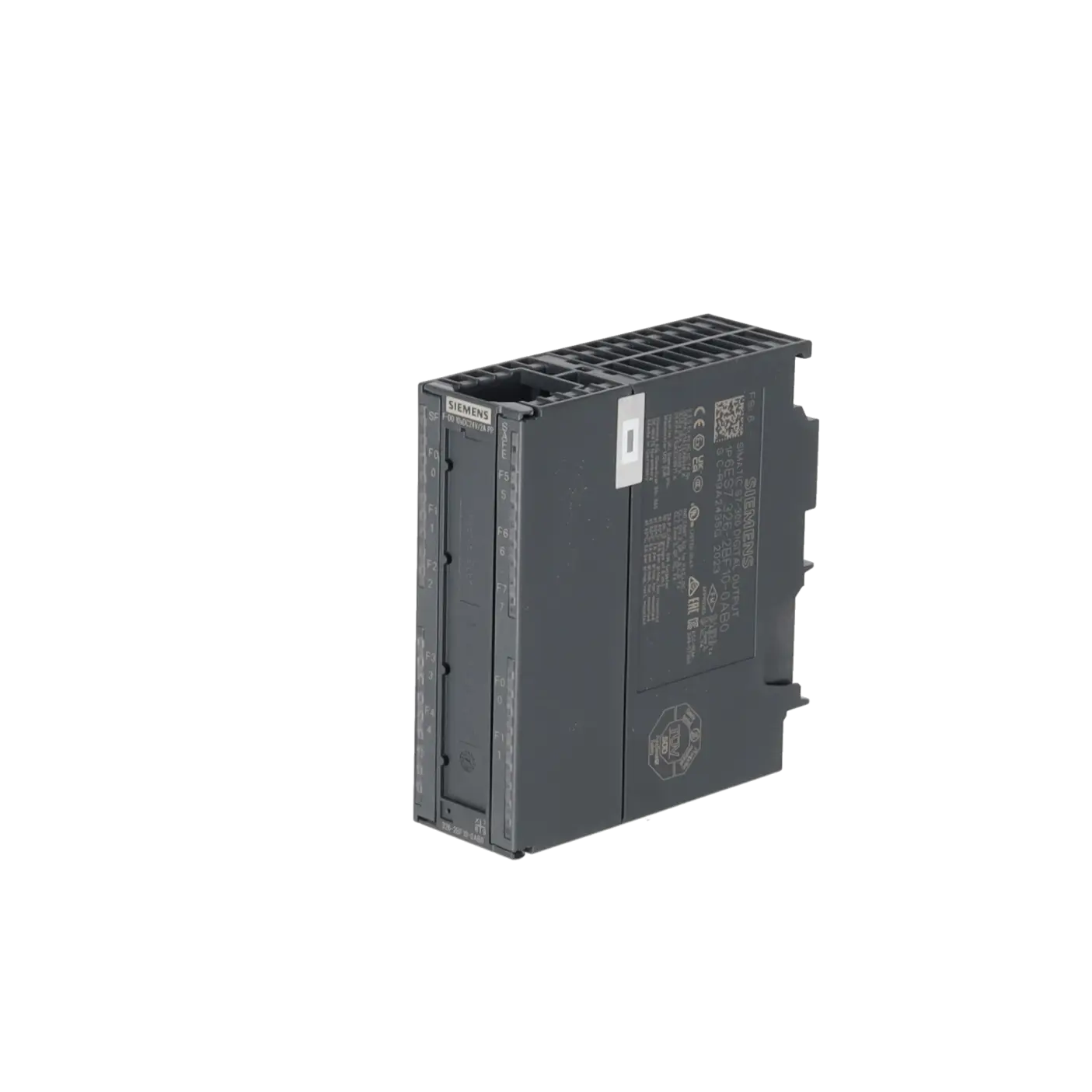

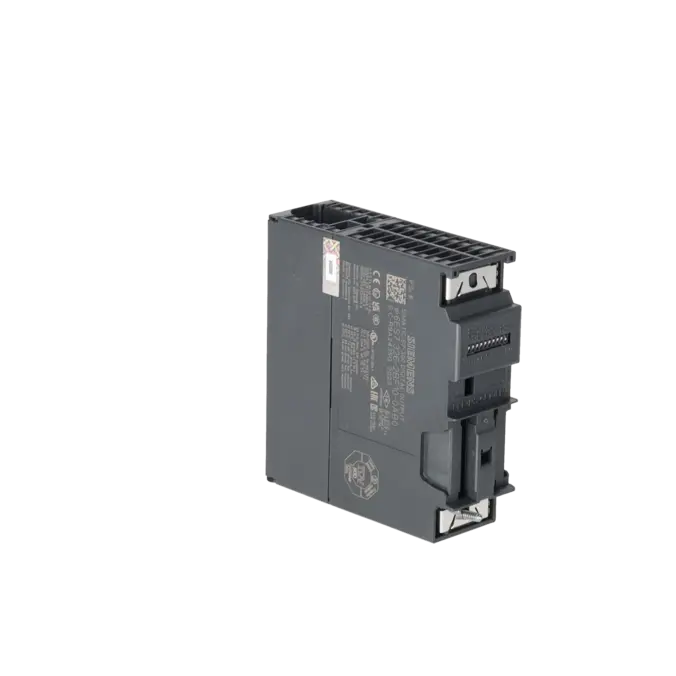

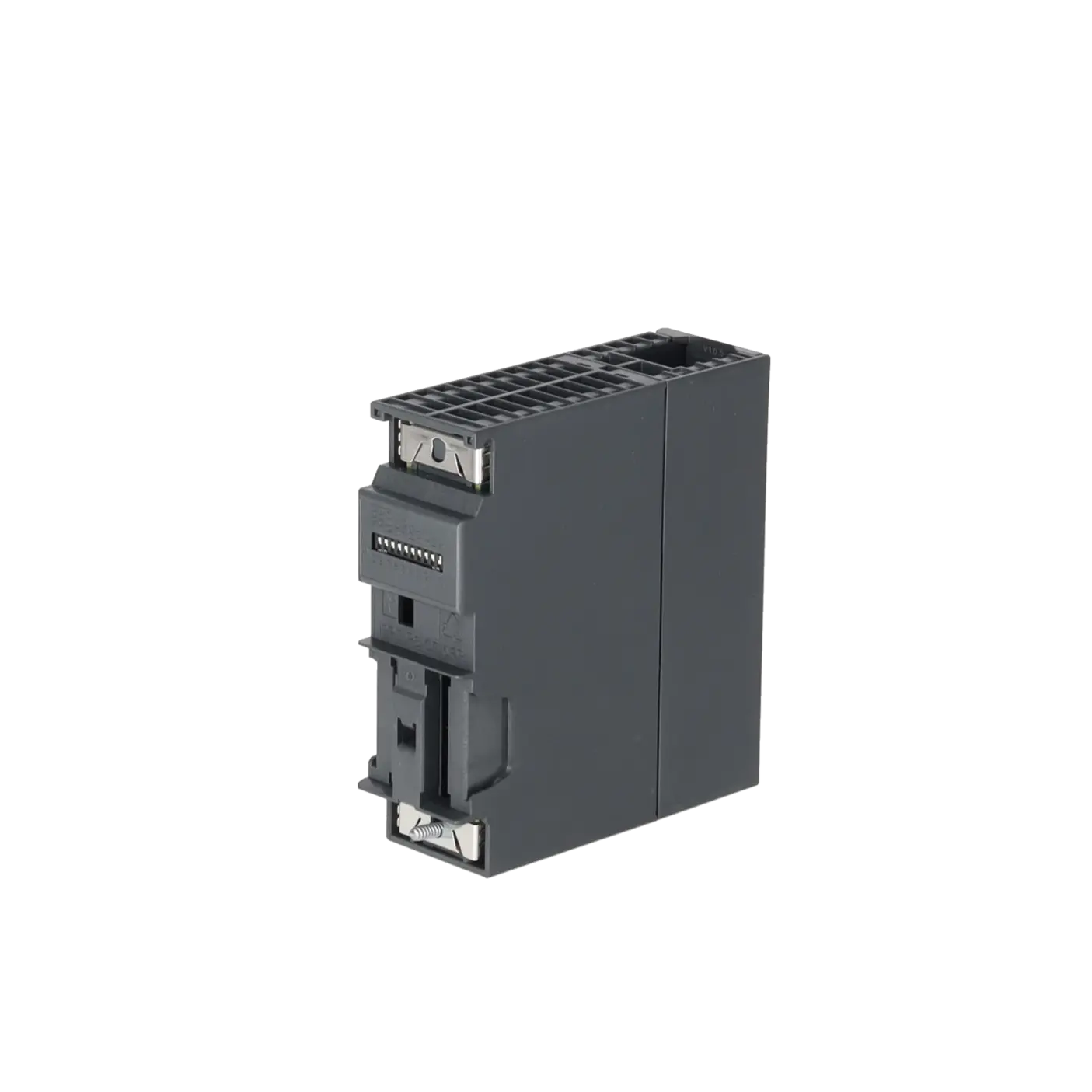

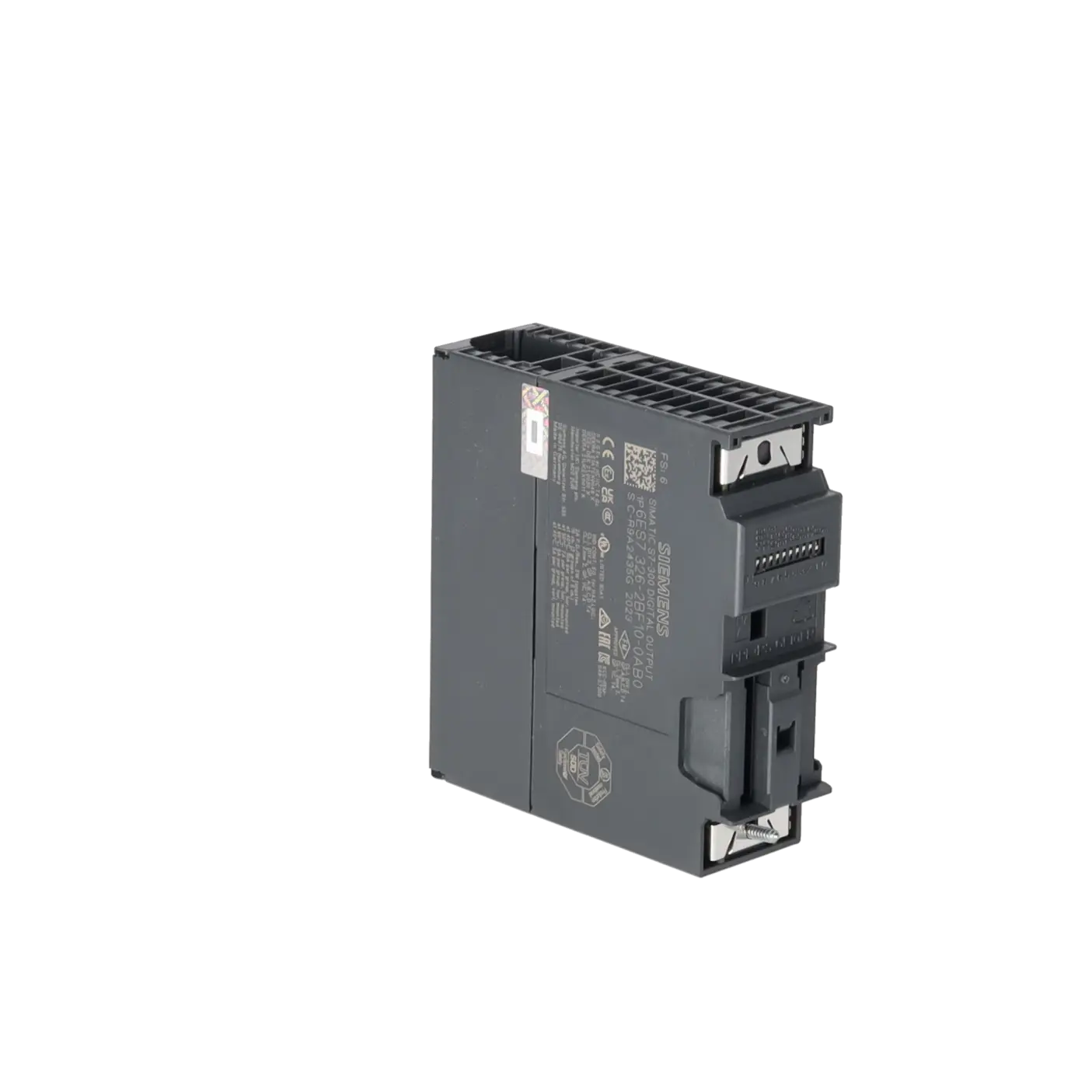

SIMATIC S7,DIGITALAUSGABE SM 326, F-DO10X DC 24V/2A PP, FEHLERSICHERE DIGITALAUSGABE FUER SIMATIC S7F-SYSTEME, MIT DIAGNOSE-ALARM, LVV, BIS KATEGORIE 4 (EN 954-1)/ SIL3 (IEC61508)/PLE (ISO13849), 1X 40-POLIG
Leistungen für SIEMENS 6ES7326-2BF10-0AB0
Reparatur
von 592,44 €
bis 1.066,39 €
Austausch
Gebraucht
1.606,77 €
1.205,08 €
Neu
1.785,30 €
1.338,97 €
SIEMENS |
6ES7326-2BF10-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.361 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515078289 | ||
| UPC | 040892550368 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4465 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20091127 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-21-05 | |
| eClass | 5.1 | 27-24-22-04 | |
| eClass | 6.0 | 27-24-22-04 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001419 | |
| ETIM | 5 | EC001419 | |
Was ist 6ES7326-2BF10-0AB0 und wo wird es eingesetzt
6ES7326-2BF10-0AB0 ist eine fehlersichere Digitalausgabe der Siemens-Baureihe SIMATIC S7 / ET 200M. Das Modul stellt 10 sichere 24-V-DC-Ausgänge mit bis zu 2 A pro Kanal bereit und ist für Anwendungen gedacht, in denen Aktoren sicher abgeschaltet oder überwacht werden müssen, etwa Schütze, Ventile, Sicherheitsrelais oder Abschaltpfade in Maschinen und Prozessanlagen. Siemens beschreibt die Baugruppe als F-DO-Modul mit Diagnosealarm für S7F-Systeme; in PCS 7 wird sie als sicherheitsgerichtetes Ausgangsmodul mit PROFIsafe V2 geführt. Für Instandhalter ist sie relevant, wenn bestehende S7-300- oder ET-200M-Anlagen weiterhin betrieben werden müssen. Für den Einkauf ist die eindeutige Artikelnummer wichtig, weil genau diese F-Baugruppe funktional und sicherheitstechnisch spezifiziert ist.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Das Modul arbeitet mit 24 V DC, benötigt 1L+ für die Elektronik sowie 2L+ und 3L+ als Lastspannungen und bietet 10 Ausgänge. Pro Kanal sind 2 A Nennstrom, bis 2,4 A zulässiger Bereich, Kurzschlussschutz sowie Diagnosefunktionen verfügbar. Für die Praxis wichtig sind außerdem Leitungslängen bis 1.000 m geschirmt bzw. 600 m ungeschirmt, eine typische Verlustleistung von 6 W, Potenzialtrennung zwischen den Kanälen und eine Aufteilung in Gruppen zu 5 Kanälen. Die Baugruppe erreicht im Sicherheitsbetrieb EN 954 Kategorie 4, PL e und SIL 3. Der erforderliche 40-polige Frontstecker ist bei Austausch und Ersatzteilbestellung mit zu berücksichtigen. Im PCS-7-Umfeld nennt Siemens für diese F-DO eine maximale Reaktionszeit von 10 ms.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für diese Artikelnummer ist die Lifecycle-Situation klar: Siemens führt 6ES7326-2BF10-0AB0 als Ersatzteil und weist den Status PM410: Product cancellation aus; als Wirksamkeitsdatum wird 01.10.2025 genannt. Auch auf der EICHLER-Seite ist der Produktstatus EOP: 2025-10-01 hinterlegt. Für Betreiber älterer S7-300- und ET-200M-Installationen bedeutet das: Die Baugruppe ist technisch weiterhin relevant, beschaffungsseitig aber bereits ein Obsoleszenzthema. Ein offiziell ausgewiesener 1:1-Nachfolger war in den recherchierten Siemens-Quellen für genau diese Bestellnummer nicht ersichtlich. Siemens zeigt jedoch in einem aktuellen ET200M-zu-ET200SP-HA-Vergleich ein funktional ähnliches Zielmodul auf, was eher als Migrationshinweis als als direkter Steckersatz zu verstehen ist.
Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind
Für 6ES7326-2BF10-0AB0 bietet EICHLER auf der verlinkten Seite Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur wird mit 2–5 Tagen angegeben und umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie. Zusätzlich sind gebrauchte und neue Baugruppen direkt gelistet; der Austausch wird als Anfrageprozess angeboten. Das ist besonders dann relevant, wenn Stillstandskosten hoch sind, ein kompletter Retrofit noch nicht geplant ist oder eine sicherheitsgerichtete Bestandsanlage kurzfristig wieder laufen muss. Für Instandhaltung und Einkauf entsteht damit ein praxisnaher Handlungsspielraum: defekte Baugruppe reparieren, schnell Ersatz beschaffen oder über Austausch die Downtime verkürzen. Gerade nach der Abkündigung hilft diese Servicekombination, die Funktionsfähigkeit von Altanlagen weiter abzusichern.
| Attribut | Wert |
|---|---|
| Versorgungsspannung | |
| Nennwert (DC) | 24 V; 1L+ |
| Verpolschutz | Ja |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V; 2L+, 3L+ |
| ● Verpolschutz | Nein |
| Eingangsstrom | |
| aus Versorgungsspannung 1L+, max. | 100 mA |
| aus Lastspannung 2L+ (ohne Last), max. | 100 mA |
| aus Lastspannung 3L+ (ohne Last), max. | 100 mA |
| aus Rückwandbus DC 5 V, max. | 100 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 6 W |
| Digitalausgaben | |
| Anzahl der Ausgänge | 10 |
| Kurzschluss-Schutz | Ja |
| Schaltvermögen der Ausgänge | |
| ● bei Lampenlast, max. | 5 W |
| Ausgangsspannung | |
| ● für Signal "1", min. | L+ (-1,0 V) |
| Ausgangsstrom | |
| ● für Signal "1" Nennwert | 2 A |
| ● für Signal "1" zulässiger Bereich für 0 bis 40 °C, min. | 7 mA |
| ● für Signal "1" zulässiger Bereich für 0 bis 40 °C, max. | 2,4 A |
| ● für Signal "1" zulässiger Bereich für 40 bis 60 °C, min. | 7 mA |
| ● für Signal "1" zulässiger Bereich für 40 bis 60 °C, max. | 2,4 A |
| ● für Signal "0" Reststrom, max. | 0,5 mA |
| Schaltfrequenz | |
| ● bei ohmscher Last, max. | 25 Hz |
| ● bei induktiver Last, max. | 25 Hz |
| ● bei Lampenlast, max. | 10 Hz |
| Summenstrom der Ausgänge (je Gruppe) | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 10 A |
| — bis 60 °C, max. | 6 A |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 5 A |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | |
| ● Diagnosealarm | Ja |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| Diagnoseanzeige LED | |
| ● Fehlersicherer Betrieb | Ja |
| ● Sammelfehler SF (rot) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Digitalausgaben | |
| ● zwischen den Kanälen | Ja |
| ● zwischen den Kanälen, in Gruppen zu | 5 |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Isolation | |
| Isolation geprüft mit | 370 V für 1 min |
| Normen, Zulassungen, Zertifikate | |
| Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb | |
| ● nach DIN VDE 0801 | AK 5 und 6 |
| ● nach EN 954 | Kat. 4 |
| ● Performance Level nach ISO 13849-1 | e |
| ● SIL gemäß IEC 61508 | SIL 3 |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 40-polig |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 120 mm |
| Gewichte | |
| Gewicht, ca. | 330 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum meldet 6ES7326-2BF10-0AB0 Unterspannung an der Lastspannung? | Prüfen Sie zuerst die Lastspannungen 2L+ und 3L+ sowie deren Bezugspotenzial. Siemens nennt für diese Baugruppe eine Diagnose bei Unterspannung der Lastversorgung; parallel zeigt das Datenblatt, dass die Lastgruppen separat versorgt werden. Fallen einzelne Lastpfade ab oder ist das Bezugspotenzial unsauber, bleiben Ausgänge ohne stabile Versorgung. Netzteil, Sicherungen, Klemmen, Frontstecker und die Einspeisung der Lastgruppen sollten deshalb systematisch geprüft werden. |
| Warum meldet die Baugruppe Kurzschluss nach M oder nach L+ und passiviert den Kanal? | Siemens führt für das Modul Diagnosen zu Kurzschluss nach M sowie Kurzschluss nach L+ bzw. Ausgangstreiberdefekt. Prüfen Sie die Feldverdrahtung, den Aktor und die Lastseite auf Verdrahtungsfehler. Bei kapazitiven Lasten kann die Baugruppe zusätzlich durch zu knapp eingestellte Readback-/Testzeiten auffällig werden; Siemens weist darauf hin, dass bei zu kleiner Zeitvorgabe eine Passivierung auftreten kann. Einen echten Kurzschluss sollten Sie nicht nur quittieren, sondern vollständig beseitigen; Siemens nennt zudem, dass der Fehler innerhalb von 100 Stunden behoben werden soll, damit keine dauerhafte Passivierung entsteht. |
| Warum wird ein Drahtbruch bei 6ES7326-2BF10-0AB0 erst sehr spät erkannt? | Siemens beschreibt für diese F-DO eine standardmäßige Testzeit von 1000 s für die Drahtbrucherkennung. Dadurch kann es bis zu etwa der Hälfte dieser Zeit dauern, bis die Meldung erscheint. Das ist kein zwingender Verdrahtungsfehler, sondern oft eine Folge der Parametrierung. Prüfen Sie deshalb, ob Drahtbruchdiagnose und gegebenenfalls Lichttest passend aktiviert sind und ob die eingestellte Testzeit zur Applikation passt. Bei Sicherheitsgeräten und bestimmten Aktoren muss die Diagnose bewusst so parametriert werden, dass sie zwischen sicherer Erkennung und unnötigen Meldungen sauber austariert ist. |
| Warum bekomme ich für Ausgang 8 und 9 keine kanalspezifischen Diagnosen? | Siemens nennt dafür eine klare Voraussetzung auf Stationsseite: Um bei 6ES7326-2BF10-0AB0 alle 10 Kanäle mit kanalspezifischen Diagnosen nutzen zu können, wird bei ET200M eine IM 153-2 ab 6ES7153-2BA02-0XB0 mit Firmware ab V5.0 oder neuer benötigt. Bei älteren IM153-2-Versionen fehlen die kanalspezifischen Fehlercodes für Kanal 8 und 9. In der Praxis sollte daher nicht nur die F-Baugruppe, sondern immer auch die Interfacebaugruppe und deren Firmwarestand geprüft werden. |
| Warum passivieren die Ausgänge 5 bis 10 oder warum geht die CPU beim Ansteuern in STOP? | In der Praxis treten solche Bilder oft durch eine Kombination aus Projektierungsfehler, Adressierungsfehler, falscher Nutzung des F-Programms/F-CALL oder durch Lastprobleme auf. Im SPS-Forum wurden bei dieser Baugruppe genau solche Fälle mit passivierten Ausgängen 5–10 und CPU-STOP diskutiert. Parallel zeigen die Siemens-Daten, dass die Ausgänge gruppiert sind und der Summenstrom je Gruppe eingehalten werden muss. Prüfen Sie deshalb die F-Adressierung, doppelte Schreibzugriffe, die Einbindung des Ausgangs im F-Baustein und den Strom pro Gruppe, bevor Sie von einem Hardwaredefekt ausgehen. |
Ist 6ES7326-2BF10-0AB0 abgekündigt?
Ja. Siemens führt die Baugruppe als Ersatzteil mit dem Lifecycle-Status PM410: Product cancellation; als Stichtag ist 01.10.2025 genannt. Auch auf der EICHLER-Produktseite ist EOP: 2025-10-01 hinterlegt. Für Betreiber bedeutet das: Die Baugruppe ist weiterhin für den Bestand relevant, die Versorgung sollte aber aktiv geplant werden, etwa über Reparatur, Lagerstrategie oder eine spätere Migration.
Kann ich 6ES7326-2BF10-0AB0 noch neu oder gebraucht kaufen?
Zum Recherchezeitpunkt ja. Auf der verlinkten EICHLER-Seite werden sowohl Neu als auch Gebraucht angeboten; zusätzlich ist Reparatur mit angegebener Bearbeitungszeit verfügbar und Austausch kann angefragt werden. Für Beschaffung und Instandhaltung ist das wichtig, weil damit sowohl die kurzfristige Ersatzteilversorgung als auch eine wirtschaftliche Reparaturalternative abgedeckt werden. Die Leistungen sind auf Unternehmen ausgerichtet.
Welchen Frontstecker braucht 6ES7326-2BF10-0AB0?
Siemens nennt für diese Baugruppe einen erforderlichen 40-poligen Frontstecker. Diese Information ist für Lagerhaltung, Ersatzteilmanagement und den schnellen Tausch im Servicefall entscheidend. Fehlt der passende Frontstecker oder ist die Bestückung nicht sauber dokumentiert, verzögert sich der Austausch trotz verfügbarer Baugruppe unnötig.
In welcher Umgebung wird 6ES7326-2BF10-0AB0 typischerweise eingesetzt?
Die Baugruppe ist eine fehlersichere Ausgangsbaugruppe für SIMATIC S7 / ET 200M. Siemens nennt sie in freigegebenen Modullisten für PROFIBUS DP und PROFINET mit PROFIsafe V2. Damit ist sie typisch für Bestandsanlagen in Maschinenbau, Prozessindustrie und sicherheitsgerichteten Automatisierungsumgebungen, in denen vorhandene ET200M-Strukturen weiter genutzt werden.
Gibt es einen direkten Nachfolger für 6ES7326-2BF10-0AB0?
Ein offiziell ausgewiesener 1:1-Nachfolger war in den recherchierten Siemens-Quellen für diese Artikelnummer nicht ausdrücklich genannt. Siemens stellt jedoch in einem aktuellen Vergleich von ET 200M zu ET 200SP HA ein funktionsähnliches Zielmodul gegenüber. Für Betreiber ist das ein Hinweis auf einen Migrationspfad, aber nicht auf einen simplen steckgleichen Sofortersatz. Vor einer Umstellung sollten daher Sicherheitsfunktion, Verdrahtung, Adressierung, Stationstyp und Engineering vollständig geprüft werden.
Wie schnell reagiert die F-Baugruppe im Sicherheitsbetrieb?
Im Siemens PCS-7-Kompendium wird für die SM 326; F-DO 10 x DC 24V/2A PP eine maximale Reaktionszeit von 10 ms genannt. Das ist für sicherheitsgerichtete Abschaltungen und die Bewertung der Gesamtreaktionszeit der Sicherheitsfunktion relevant. In der Praxis muss diese Zeit jedoch immer zusammen mit F-CPU, Bustopologie, Aktorik und Parametrierung betrachtet werden.
