SIEMENS 6ES7322-5SD00-0AB0

Was ist 6ES7322-5SD00-0AB0 und wo wird es eingesetzt

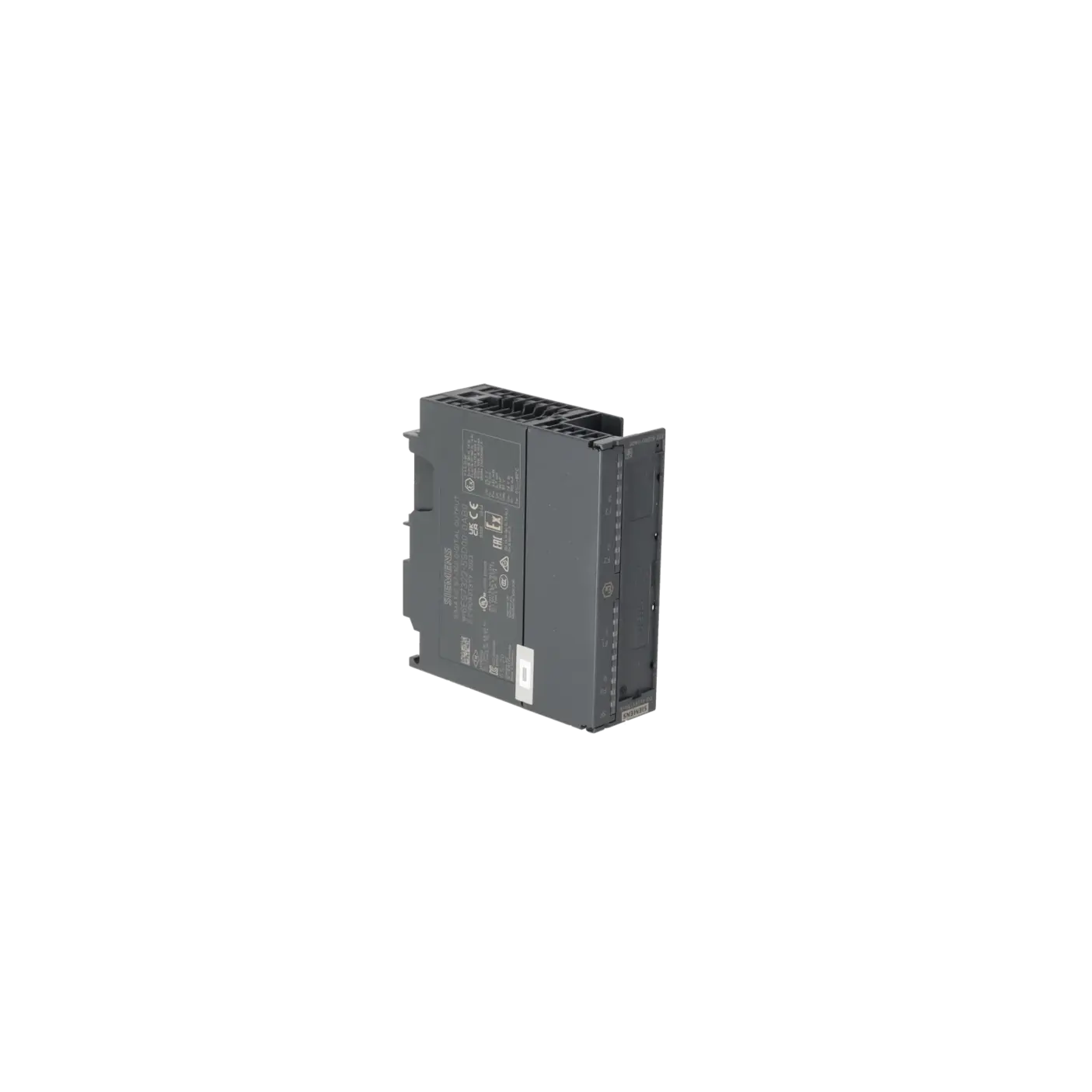

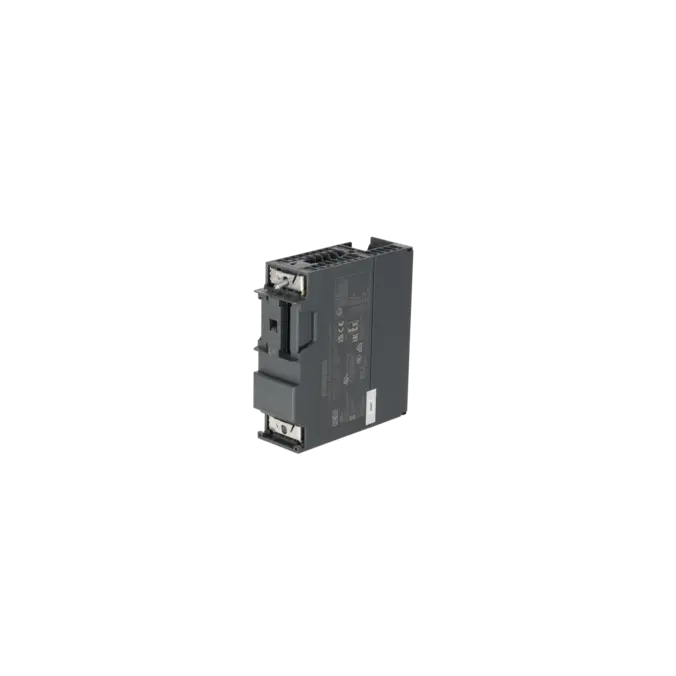

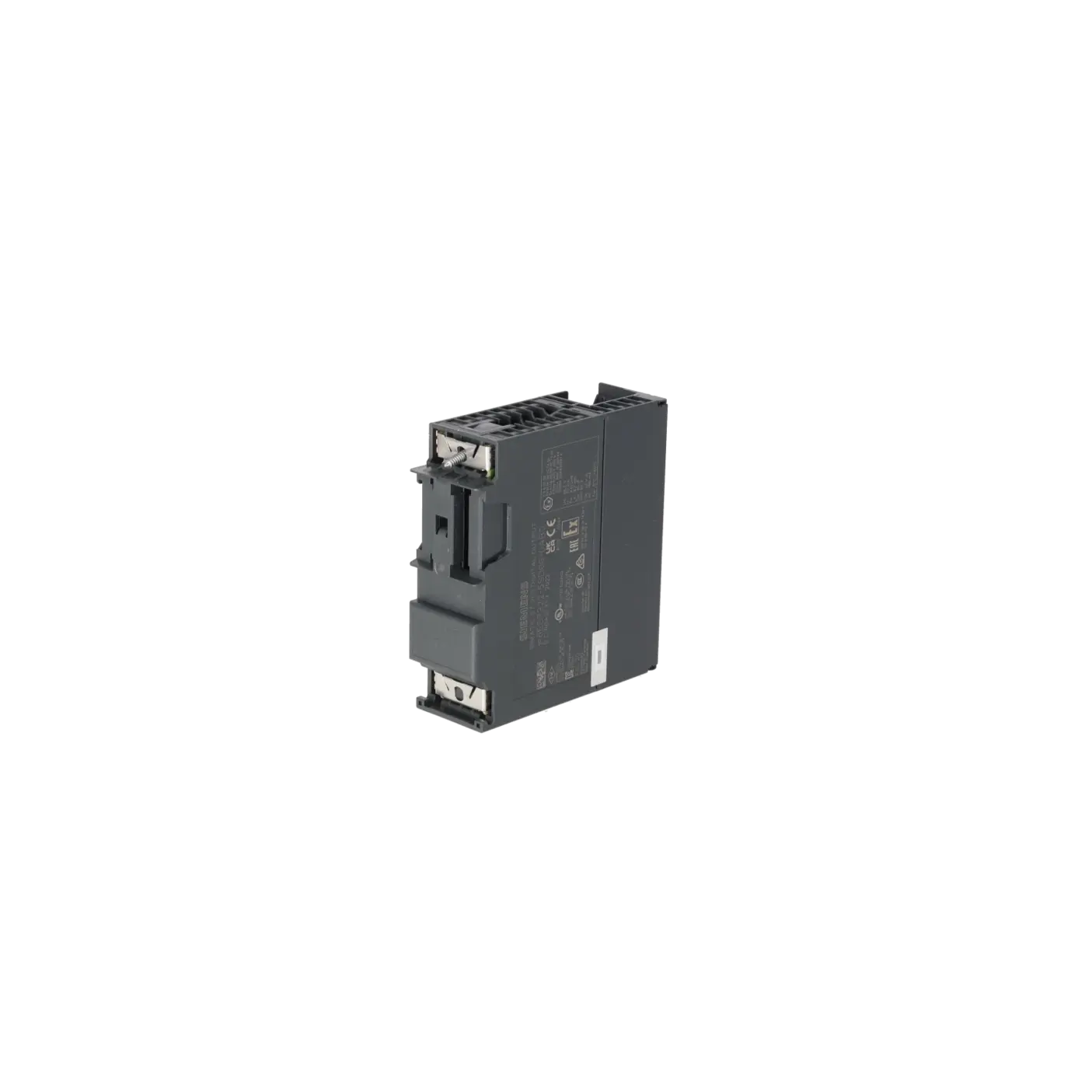

6ES7322-5SD00-0AB0 ist eine SIEMENS SIMATIC S7-300 Digitalausgabebaugruppe SM 322 mit 4 digitalen Ausgängen, 24 V DC, 10 mA und 1 x 20-poligem Frontstecker. Die Baugruppe ist potenzialgetrennt, diagnosefähig und für Signale aus dem Ex-Bereich ausgelegt. Siemens beschreibt sie als Modul für eigensichere Ventile, akustische Alarme und Anzeigen. Damit eignet sie sich besonders für Anlagen, in denen Feldsignale aus explosionsgefährdeten Bereichen sicher geschaltet und überwacht werden müssen. Typische Einsatzfelder sind Prozessanlagen, Chemie, Energie, verfahrenstechnische Linien und dezentrale ET-200M-Strukturen, in denen robuste S7-300-Technik weiterbetrieben oder gezielt instand gehalten werden soll.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die wichtigsten Kenndaten zeigen klar den Einsatzzweck der Baugruppe: 4 Ausgänge, 24 V DC Lastspannung, max. 10 mA pro Ausgang, elektronischer Kurzschlussschutz, Diagnosefunktion, Schaltfrequenz bis 100 Hz und max. 200 m ungeschirmte Leitungslänge. Für Instandhalter ist wichtig, dass die Baugruppe kanalbezogene Fehleranzeigen F0 bis F3 sowie eine Sammelfehleranzeige SF besitzt. Für den Ex-Einsatz relevant sind die Angaben [EEx ib] IIC, PTB-Prüfung und die Eigensicherheitswerte wie Uo 25,2 V, Io 70 mA und Po 440 mW. Für Einkauf und Engineering bedeuten diese Daten: Das Modul ist kein Universal-Ausgang, sondern eine spezialisierte Ex-Ausgabebaugruppe für definierte, niedrig belastete Aktoren und Meldestrecken.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Beim Life Cycle ist 6ES7322-5SD00-0AB0 inzwischen klar als Bestands- und Ersatzteilthema einzuordnen. Siemens führt das Modul als spare part, und auf der EICHLER-Produktseite ist der Produktstatus EOP: 2025-10-01 angegeben. Für Betreiber bedeutet das: Die Baugruppe bleibt in vielen Bestandsanlagen technisch relevant, das Beschaffungsrisiko steigt jedoch, sobald Lagerbestände knapper werden oder projektseitig identische Ersatzteile gefordert sind. Für Einkauf und Produktion wird damit die Frage nach Verfügbarkeit, Austauschfähigkeit, Reparatur und Bevorratung wichtiger als die klassische Neuprojektierung. Einen verifizierten, kompatiblen Herstellernachfolger weist die ausgewertete Siemens-Produktinformation für diese konkrete Bestellnummer nicht aus. Deshalb ist die strukturierte Absicherung über Ersatzteilstrategie und Service besonders wichtig.

EICHLER Leistungen für 6ES7322-5SD00-0AB0

Für Unternehmen, die Stillstand vermeiden oder Obsoleszenz absichern müssen, sind die verfügbaren EICHLER Leistungen praxisnah auf unterschiedliche Situationen ausgerichtet. Reparatur ist sinnvoll, wenn eine vorhandene Baugruppe sporadische Diagnosefehler, Aussetzer oder lastabhängige Kanalprobleme zeigt, die Anlage aber auf die identische Bestellnummer angewiesen ist. EICHLER nennt dafür 2 bis 5 Tage und beschreibt die Leistung mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Austausch, gebraucht und neu helfen, wenn ein schneller Ersatz benötigt wird. Für Neugeräte weist EICHLER aktuell 1 bis 3 Tage aus. Das unterstützt Instandhaltung, Einkauf und Entscheider dabei, die Funktionsfähigkeit auch bei fortgeschrittenem Lebenszyklus wirtschaftlich abzusichern.

Ist 6ES7322-5SD00-0AB0 noch verfügbar oder nur noch als Ersatzteil erhältlich?

Die Bestellnummer ist weiterhin im Markt auffindbar, sie gehört aber klar in den Bereich Bestandsversorgung. Siemens kennzeichnet das Produkt als spare part, und EICHLER nennt für diese konkrete Bestellnummer den Produktstatus EOP: 2025-10-01. Für den Einkauf heißt das: Verfügbarkeit ist eher eine Frage von Lagerbestand, Servicepartnern, reparierten Baugruppen und gezielter Bevorratung als von langfristiger Neuprojektverfügbarkeit. Wer Stillstandskosten minimieren muss, sollte deshalb nicht nur auf den Einzelkauf schauen, sondern auch Reparatur- und Austauschoptionen parallel absichern.

Kann 6ES7322-5SD00-0AB0 in ET 200M eingesetzt werden?

Ja. Die Siemens-Dokumentation ordnet die Baugruppe den S7-300 / ET 200M Ex-Peripheriebaugruppen zu. Das ist für Betreiber wichtig, die dezentrale Peripherie mit bestehender IM-153-Struktur weiterführen. Gleichzeitig gelten die Ex-spezifischen Aufbauhinweise: Wenn die Signalleitungen in den explosionsgefährdeten Bereich führen, sind die vorgesehenen Siemens-Vorgaben zum eigensicheren Aufbau einzuhalten. Für Modernisierungen ist außerdem relevant, dass die Baugruppe zwar als redundanzfähig markiert erscheint, Siemens für Ex-Anwendungen im redundanten Betrieb jedoch Einschränkungen nennt.

Was bedeutet „DO 4 x 24V/10mA“ bei dieser Baugruppe genau?

Die Bezeichnung beschreibt vier digitale Ausgänge, die mit 24 V DC arbeiten und pro Kanal für maximal 10 mA ausgelegt sind. Das ist der zentrale Punkt für die Lastprüfung: Die Baugruppe ist für kleine, definierte Ex-Lasten gedacht und nicht für beliebige Standardverbraucher mit höherem Strombedarf. Siemens nennt als typische Anwendungen eigensichere Ventile, akustische Alarme und Anzeigen. Wer ein Ersatzteil beschafft, sollte deshalb nicht nur die Artikelnummer vergleichen, sondern immer auch Lastart, Ex-Anforderung, Stromaufnahme und die notwendige Diagnosefunktion mit dem vorhandenen Feldgerät abgleichen.

Welchen Frontstecker braucht die 6ES7322-5SD00-0AB0?

Für die Baugruppe ist ein 20-poliger Frontstecker erforderlich. Das ist sowohl in den zusätzlichen Produktdaten auf der EICHLER-Seite als auch in der Siemens-Produktinformation hinterlegt. Für Service, Lagerhaltung und Umbau ist das relevant, weil bei einem Modultausch nicht nur die Elektronik, sondern auch der mechanisch und elektrisch passende Steckverbinder verfügbar sein muss. Siemens führt für S7-300-Signalmodule passende 20-polige Frontstecker im Zubehörprogramm. Damit lässt sich der Austausch im Schaltschrank planbar vorbereiten, ohne beim Stillstand erst nach kompatiblem Anschlusszubehör suchen zu müssen.

Was passiert mit den Ausgängen bei CPU-STOP oder wenn L+ fehlt?

Die Ausgabewerte hängen vom Betriebszustand der CPU und von der Versorgungsspannung L+ ab. Bei RUN und vorhandener L+ folgt die Baugruppe dem CPU-Wert. Fehlt L+, wird 0-Signal ausgegeben. Im STOP kann die Baugruppe je nach Parametrierung den Ersatzwert oder den letzten gültigen Wert ausgeben; als Defaulteinstellung ist laut Siemens ein Ersatzwert mit 0-Signal hinterlegt. Für Instandhalter ist das wichtig, weil sich daraus direkt ableiten lässt, wie sich Aktoren bei Spannungsverlust oder CPU-Statuswechsel verhalten.

Gibt es einen verifizierten Herstellernachfolger für 6ES7322-5SD00-0AB0?

In den ausgewerteten Siemens- und EICHLER-Quellen ist für diese exakte Bestellnummer kein verifizierter, kompatibler Herstellernachfolger ausgewiesen. Praktisch bedeutet das: Bei bestehender Anlage sollte die Entscheidung meist zwischen Originalersatzteil, geprüfter Gebrauchtbaugruppe, Austauschgerät oder Reparatur fallen. Für Entscheider ist das ein typischer Fall von Obsoleszenzmanagement: Identische Ersatzteilnummern, definierte Funktionsprüfung und verlässliche Servicewege sind oft wichtiger als ein theoretischer Migrationspfad, der in einer laufenden Ex-Anwendung zusätzliche Engineering- und Freigaberisiken erzeugt.
