SIEMENS 6ES7322-5GH00-0AB0

Was ist 6ES7322-5GH00-0AB0 und wo wird es eingesetzt

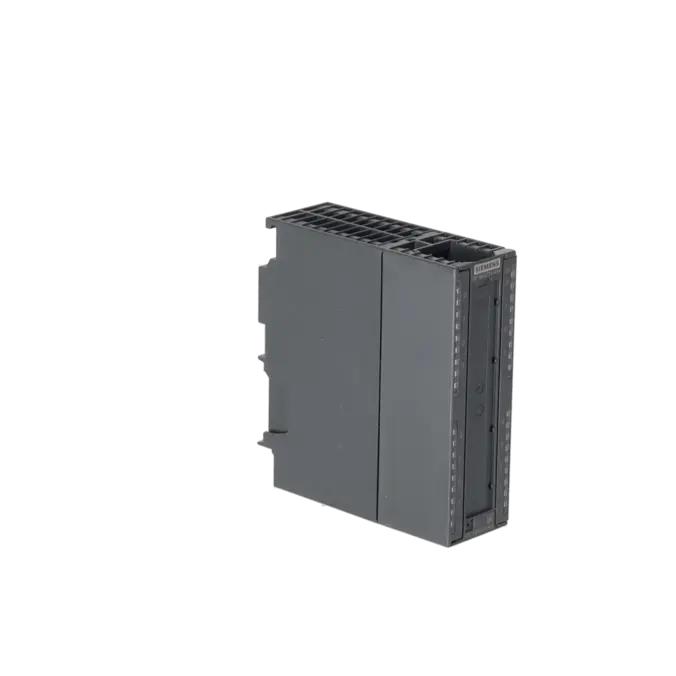

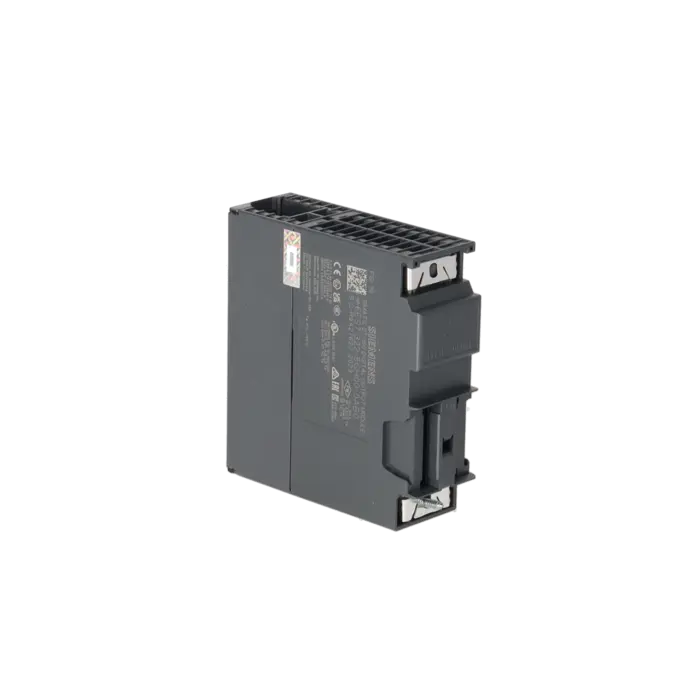

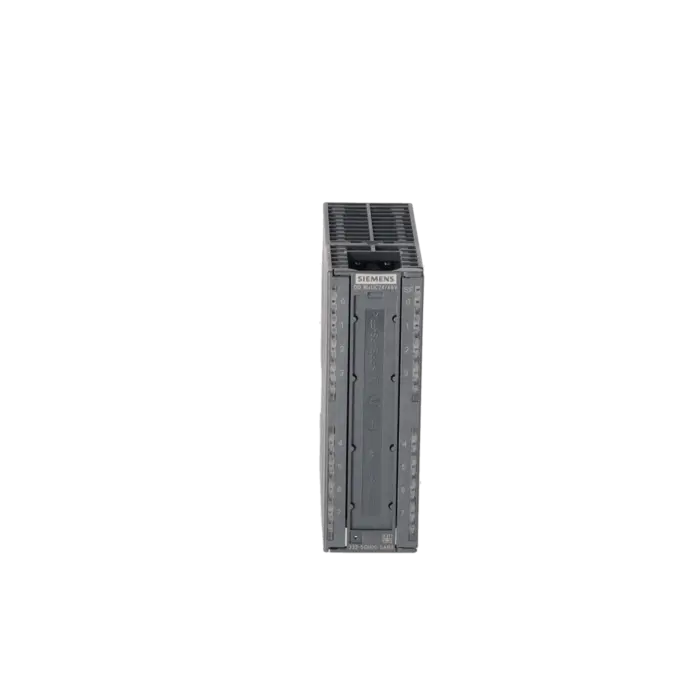

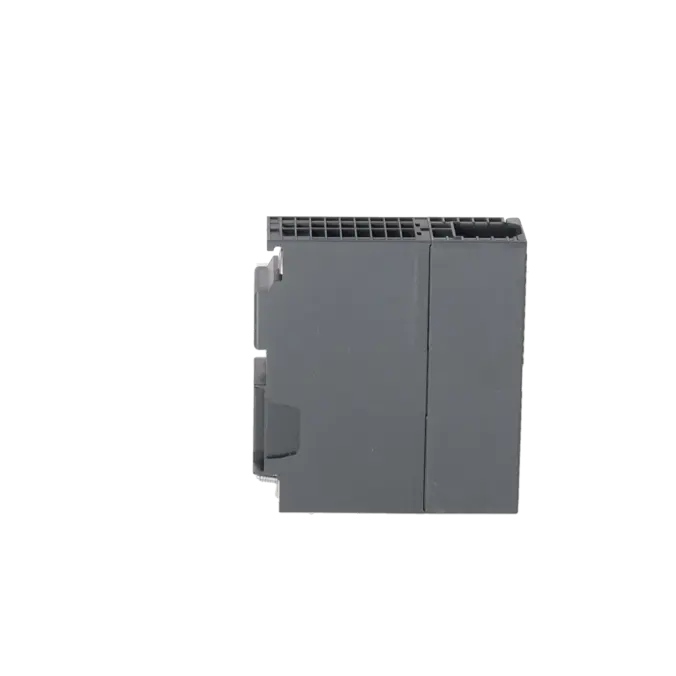

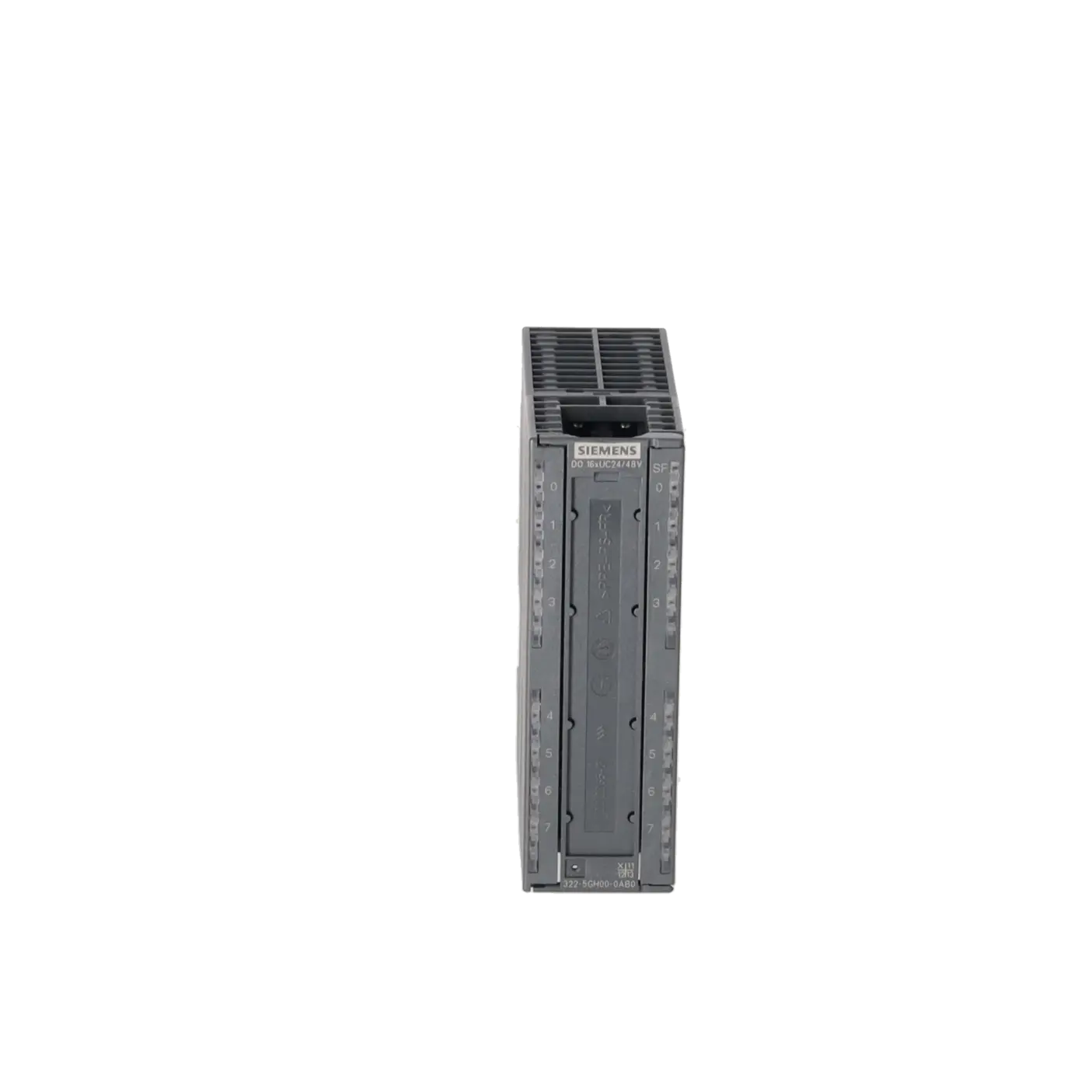

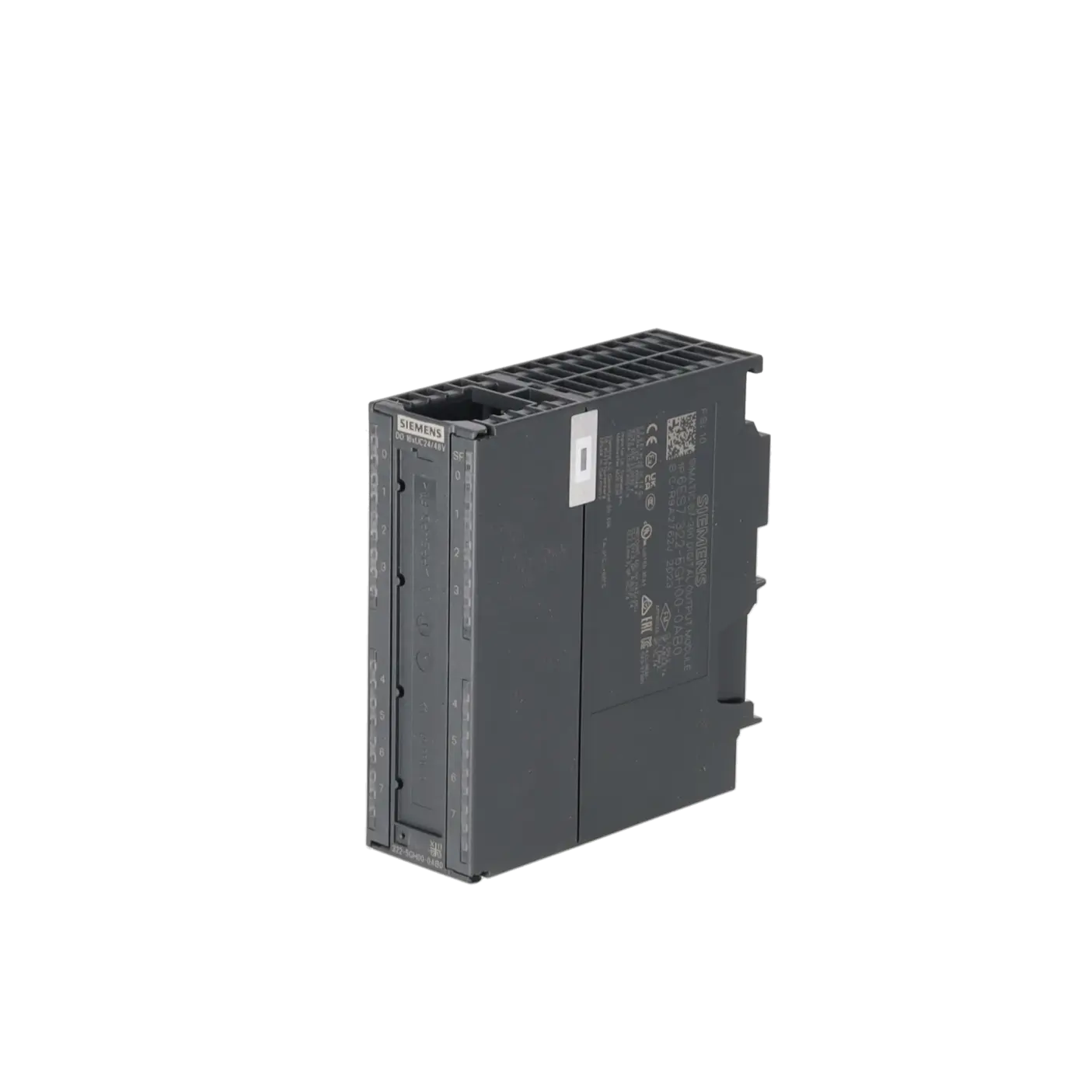

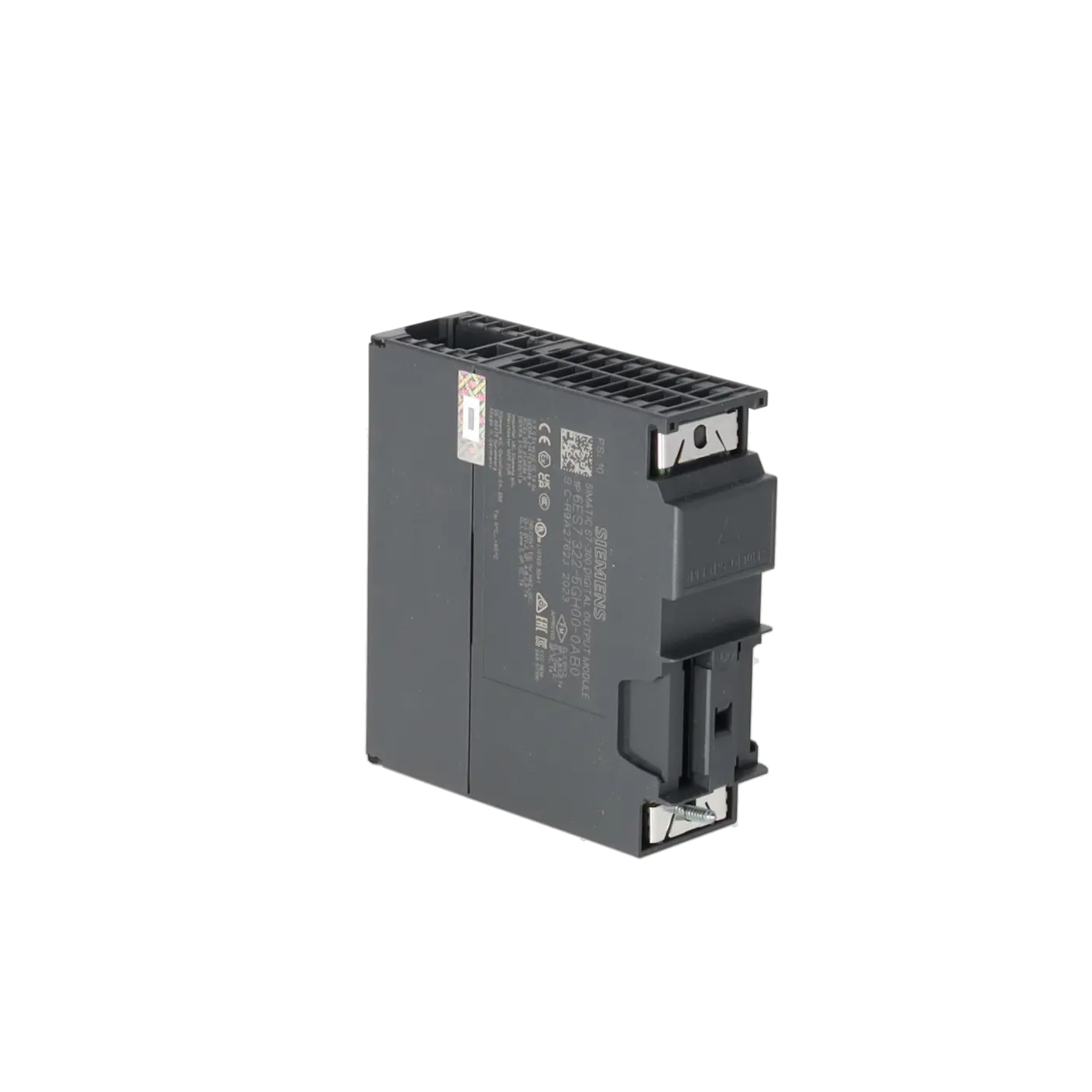

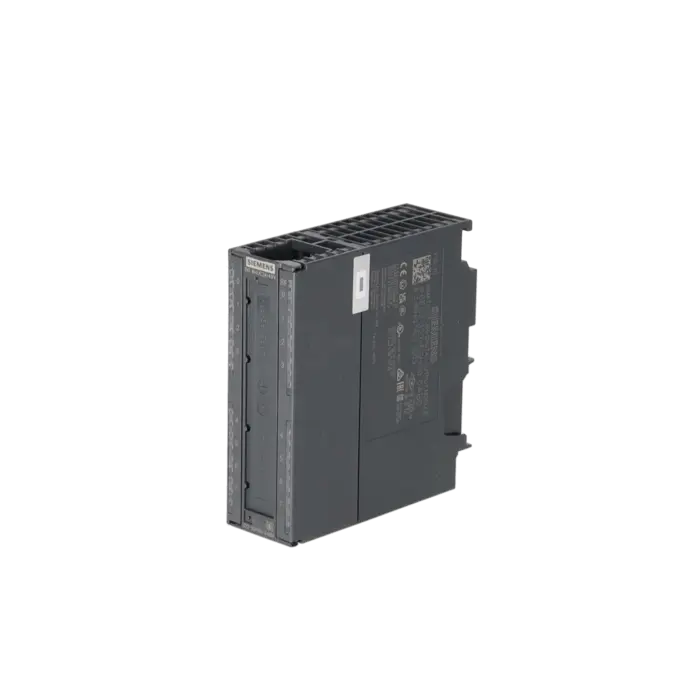

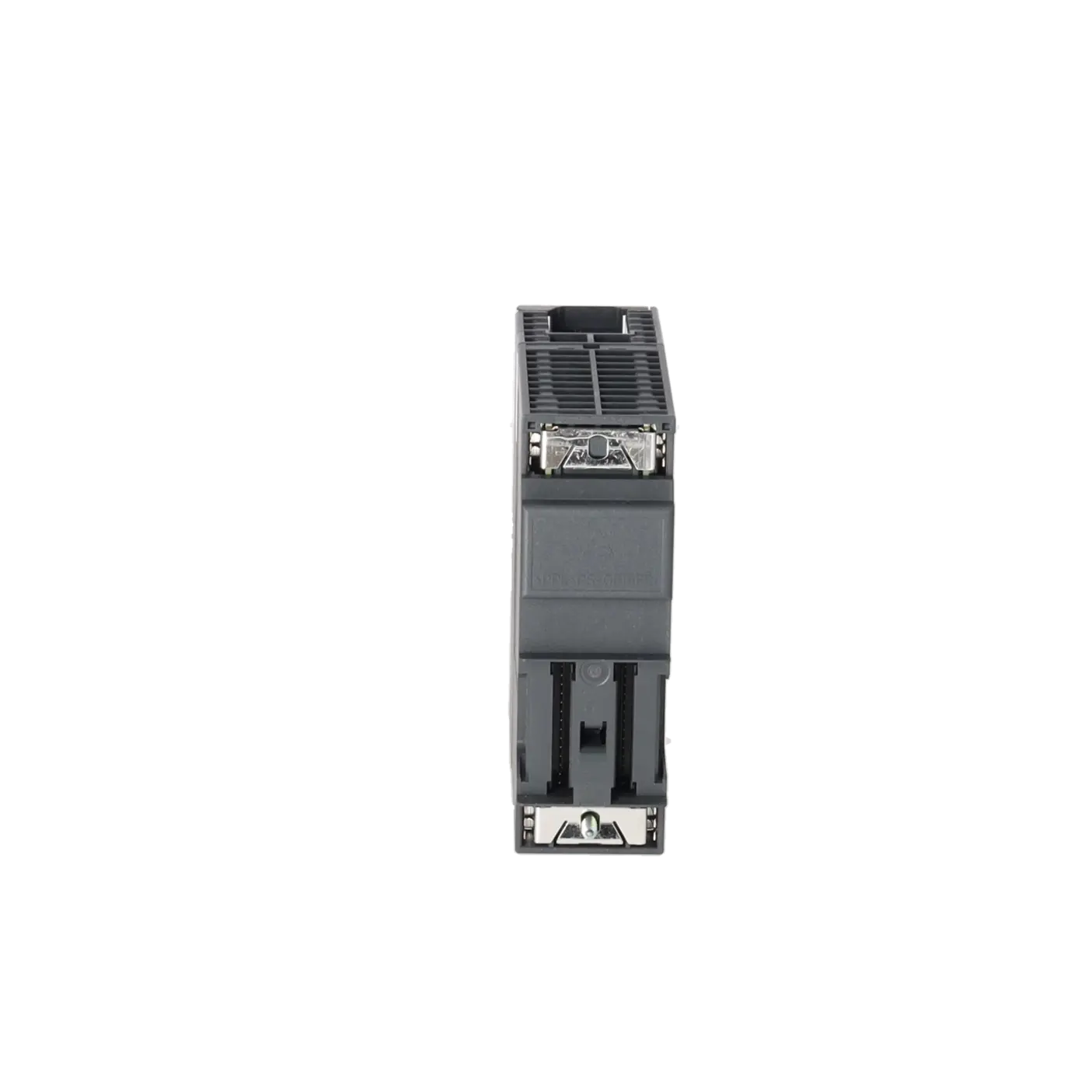

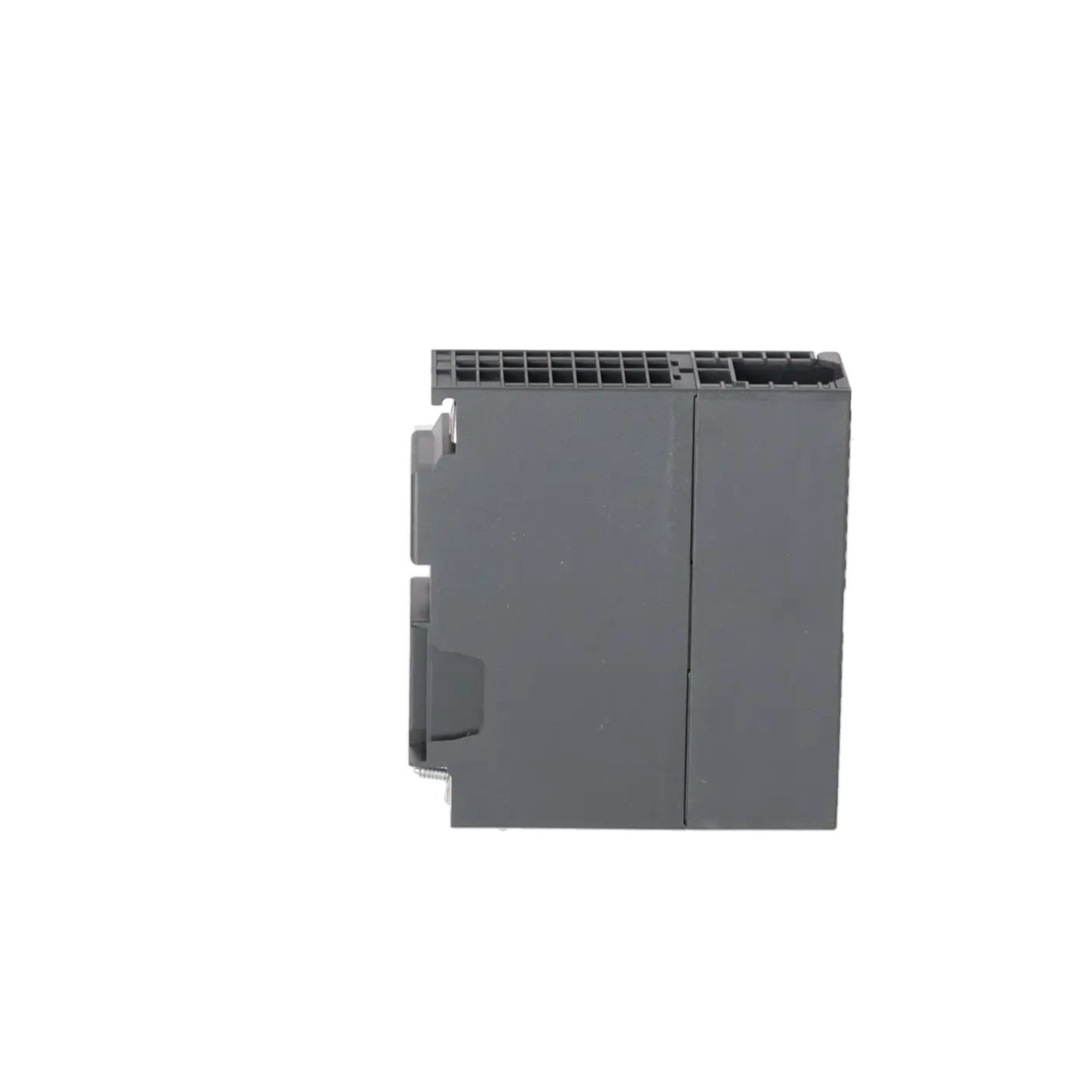

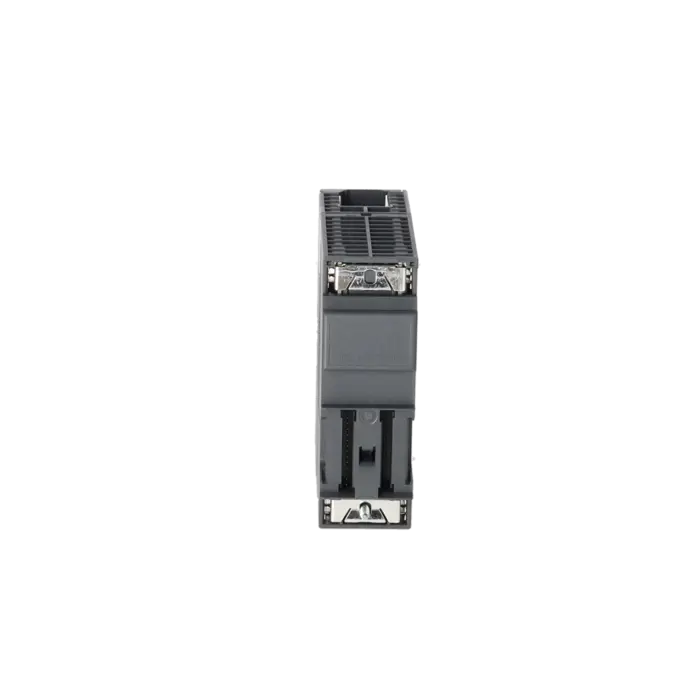

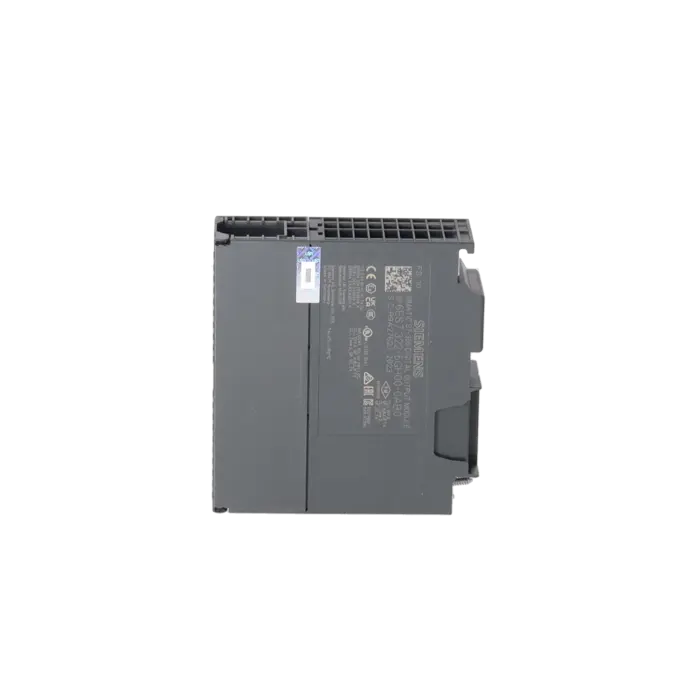

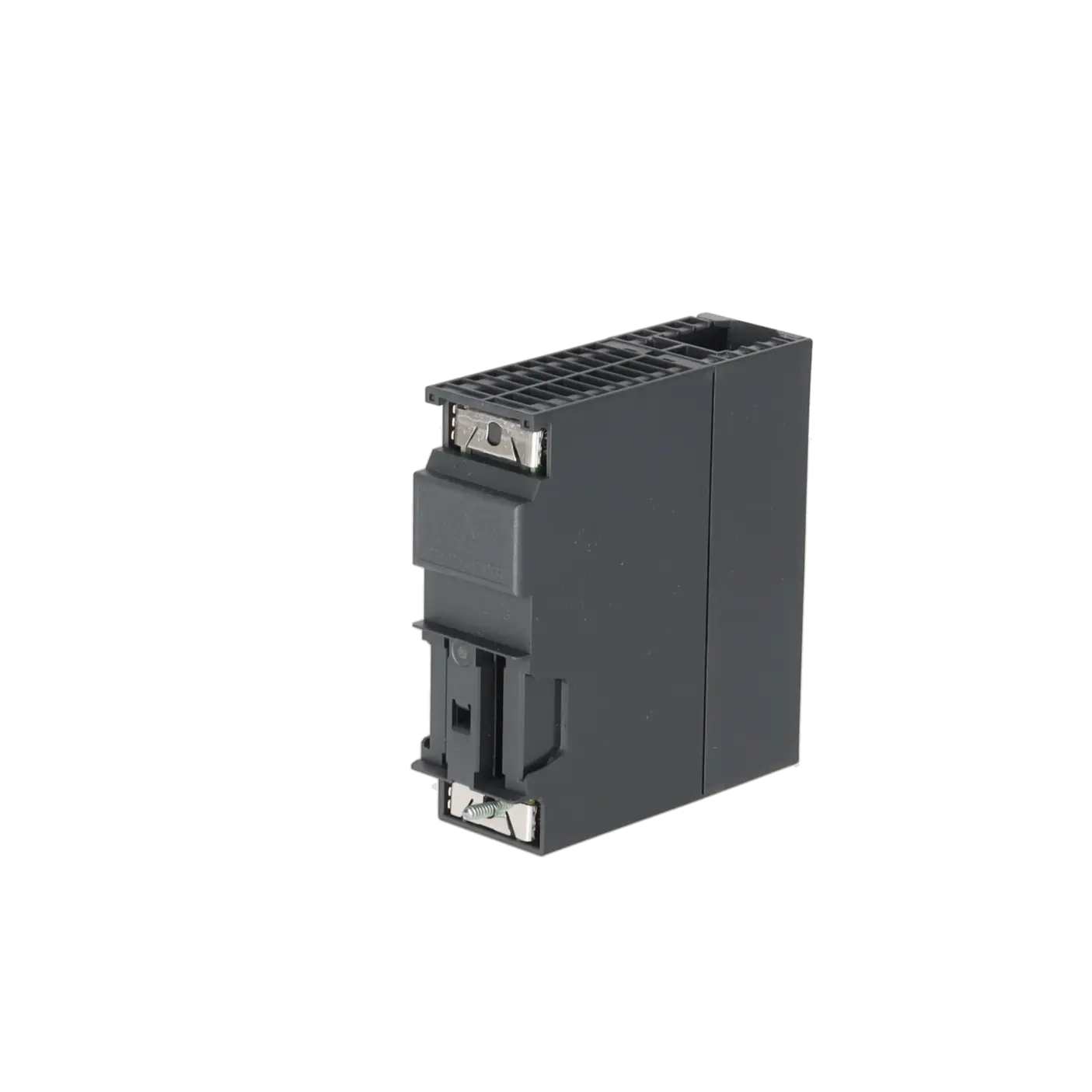

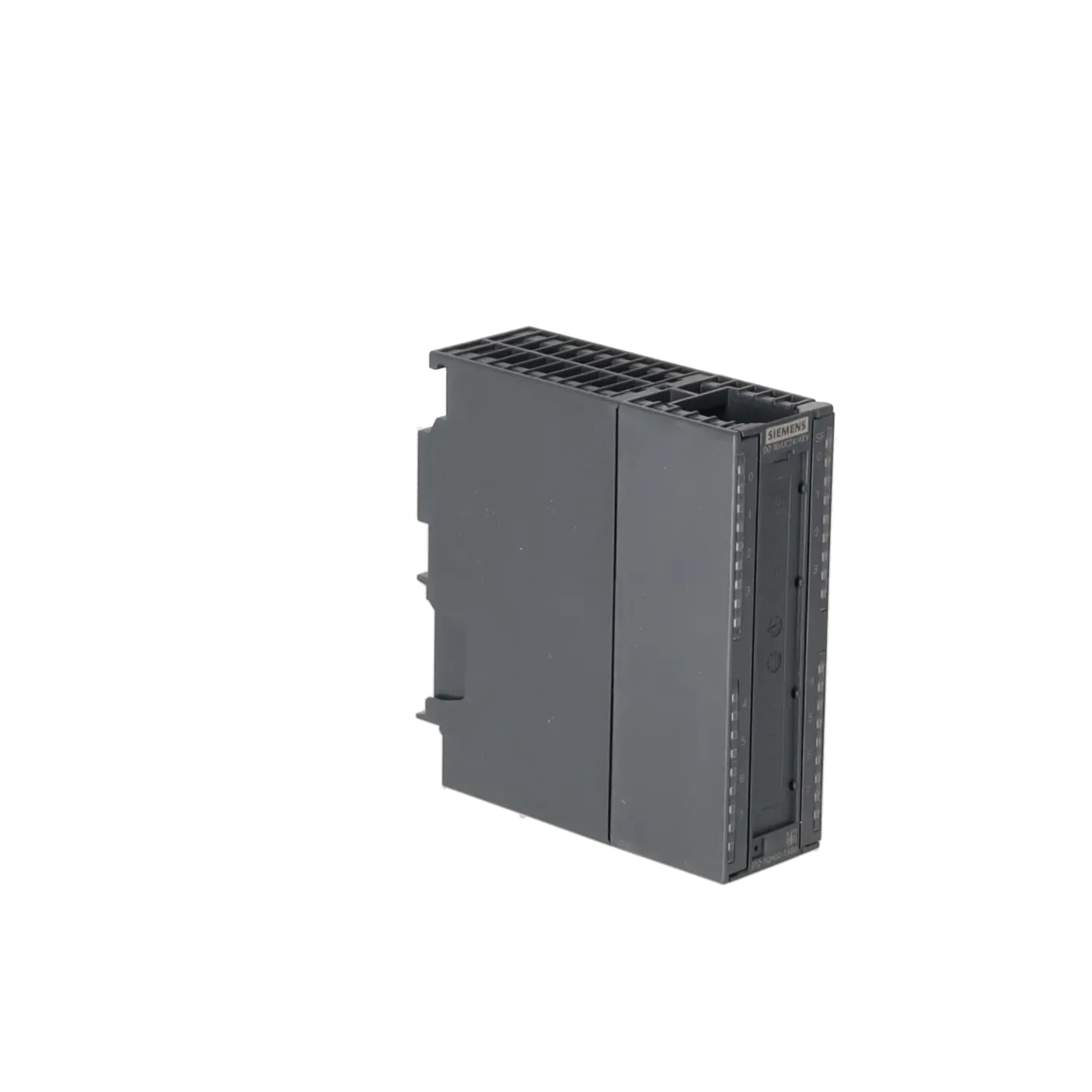

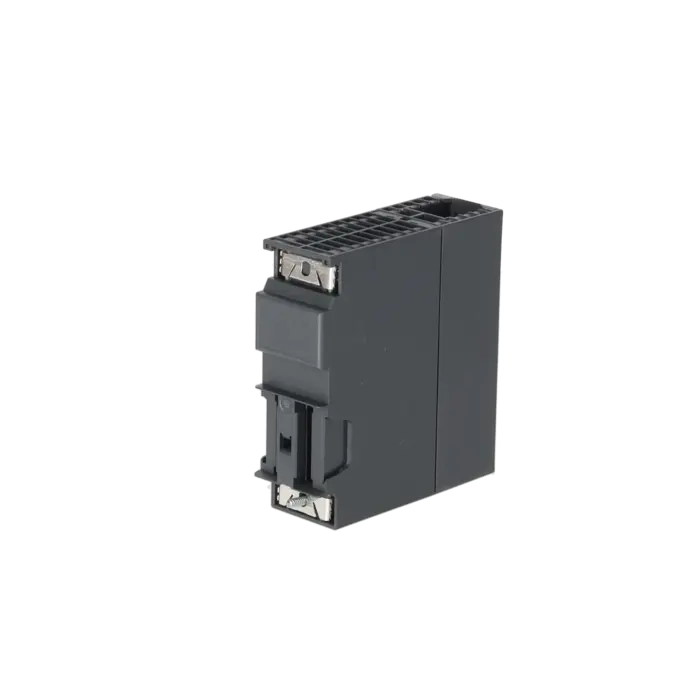

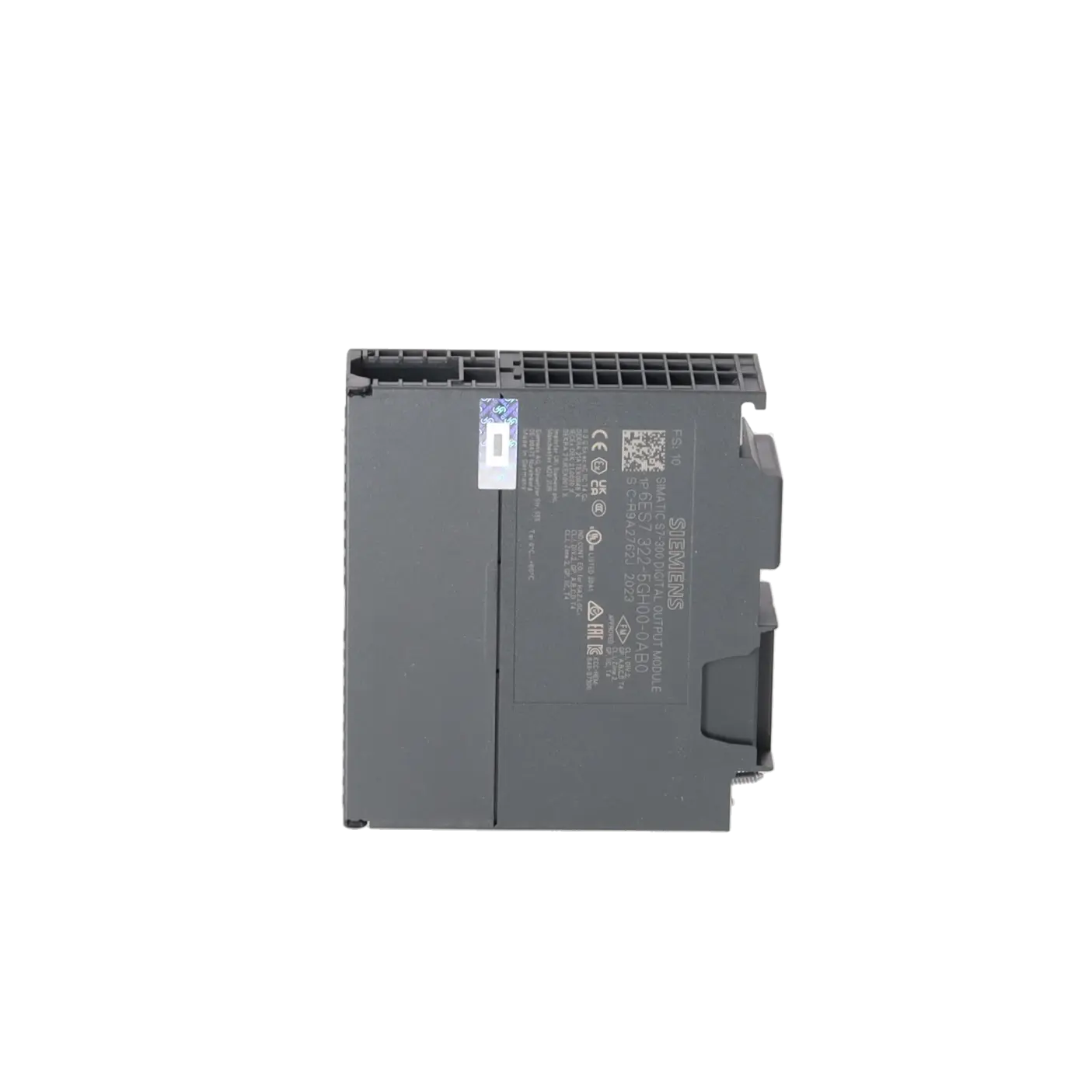

6ES7322-5GH00-0AB0 ist eine SIEMENS SIMATIC S7-300 Digitalausgabebaugruppe SM 322 mit 16 digitalen Ausgängen, potentialgetrennter Ausführung und Solid-State-Relais-Technik für 24 bis 48 V AC/DC. Die Baugruppe ist für Anwendungen gedacht, in denen Aktoren sicher und galvanisch getrennt aus einer S7-300-Station oder in passenden ET-200M-Konzepten angesteuert werden sollen. Typische Einsätze sind das Schalten von AC-Magnetventilen, Aktoren, Motorstartern, Kleinmotoren und Signallampen. Für Instandhalter ist die Artikelnummer besonders relevant, wenn eine bestehende SPS-Station identisch ersetzt, geprüft oder bei Ausfallzeiten schnell wieder in Betrieb genommen werden muss.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe arbeitet mit 16 Ausgängen bei 0,5 A Nennstrom je Ausgang, benötigt einen 40-poligen Frontstecker und bietet diagnosefähige Status- und Fehlerauswertung. Die zulässige Lastspannung liegt bei 20,4 bis 57,6 V DC, der typische Leistungsverlust bei 2,8 W. Für die Praxis heißt das: Die Baugruppe eignet sich für kompakte Schaltaufgaben mit moderatem Ausgangsstrom, bei denen galvanische Trennung, klare Kanalzuordnung und diagnostische Rückmeldung wichtig sind. Zusätzlich nennt Siemens maximal 600 m ungeschirmte und 1.000 m geschirmte Kabellänge, was bei räumlich verteilten Aktoren in Bestandsanlagen ein relevanter Planungswert ist.

Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Im aktuellen Siemens-Datenblatt wird 6ES7322-5GH00-0AB0 als „spare part“ geführt. Das ist für Einkauf und Instandhaltung ein wichtiger Hinweis: Die Baugruppe ist technisch weiter dokumentiert und beschaffbar, steht aber nicht mehr im Zentrum neuer Plattformstrategien. Zusätzlich wird genau diese MLFB in einer EICHLER-Übersicht zu den ab 01.10.2025 in die Abkündigungsphase übergehenden SIMATIC S7-300- und ET-200M-Baugruppen aufgeführt. Für Betreiber bedeutet das vor allem steigende Beschaffungs- und Bevorratungsrisiken. Bei Ersatzplanung sollte daher nicht nur die Verfügbarkeit, sondern auch die Prüfbarkeit, Reparaturfähigkeit und Lagerstrategie bewertet werden. Einen eindeutig von Siemens benannten 1:1-Nachfolger zeigen die geprüften Quellen nicht.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für 6ES7322-5GH00-0AB0 bietet EICHLER mehrere praxisnahe Wege zur Versorgungssicherheit: Reparatur, Austausch, Gebraucht und Neu. Die Reparatur ist besonders relevant, wenn eine Bestandsanlage mit identischem Stand weiterlaufen soll und Projektierungsänderungen vermieden werden müssen. Laut Produktseite umfasst sie technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie; zusätzlich ist ein Prüfprotokoll für Digitalein-/Digitalausgabe verfügbar. Für Beschaffungsteams ist der Neukauf interessant, wenn kurzfristig identische Ware benötigt wird; für Entscheider sind Austausch und Gebraucht-Optionen wichtig, um Stillstand, Obsoleszenz und Kapitalbindung ausgewogen zu steuern. Die Leistungen richten sich ausschließlich an Unternehmen.

Was macht die 6ES7322-5GH00-0AB0 genau?

Die 6ES7322-5GH00-0AB0 ist eine 16-kanalige Digitalausgabe der Reihe SIMATIC S7-300. Sie setzt Steuersignale der SPS in Schaltvorgänge für Feldlasten um und ist für 24 bis 48 V AC/DC sowie 0,5 A pro Ausgang ausgelegt. Durch die potentialgetrennten Solid-State-Relais-Ausgänge eignet sie sich für Anwendungen, in denen eine saubere galvanische Trennung und robuste Signalausgabe wichtiger sind als hohe Schaltströme.

Welche Lasten kann ich mit 6ES7322-5GH00-0AB0 schalten?

Siemens beschreibt die Baugruppe als geeignet für AC-Magnetventile, Aktoren, Motorstarter, Kleinmotoren und Signallampen. Entscheidend ist dabei, dass die Last zur Spannungsart und zur Stromgrenze der Baugruppe passt. Für Beschaffung und Instandhaltung ist deshalb nicht nur die Artikelnummer wichtig, sondern auch die reale Lastart im Feld. Gerade bei Altanlagen sollte vor dem Tausch geprüft werden, ob Einschaltstrom, Schaltfrequenz und Verdrahtung innerhalb der zulässigen Daten liegen.

Welchen Frontstecker braucht die 6ES7322-5GH00-0AB0?

Für diese Baugruppe ist ein 40-poliger Frontstecker erforderlich. Siemens führt dafür unter anderem den 40-poligen Frontstecker mit Schraubanschluss 6ES7392-1AM00-0AA0. In der Praxis sollte zusätzlich geprüft werden, welche Anschlusstechnik bereits in der Anlage verwendet wird und ob genug Bauraum für die Verdrahtung vorhanden ist. Für einen schnellen Austausch ist die exakte Zuordnung des Frontsteckers oft genauso wichtig wie die eigentliche Baugruppe.

Ist 6ES7322-5GH00-0AB0 noch verfügbar oder schon obsolet?

Der aktuelle Siemens-Datenstand führt die Baugruppe als Ersatzteil. Gleichzeitig taucht die MLFB in einer EICHLER-Übersicht der ab 01.10.2025 in die Abkündigungsphase gehenden S7-300-/ET-200M-Baugruppen auf. Für die Praxis bedeutet das: Das Teil ist nicht automatisch „weg“, aber das Versorgungsrisiko steigt. Wer eine Anlage langfristig absichern will, sollte deshalb Reparatur, Austausch, Gebrauchtbestand und Bevorratung frühzeitig einplanen.

Kann ich 6ES7322-5GH00-0AB0 auch in einer ET-200M-Station einsetzen?

Die Baugruppe wird in Siemens-Unterlagen sowohl im Umfeld SIMATIC S7-300 als auch in ET 200M-bezogenen Modulübersichten geführt. Für die tatsächliche Einsetzbarkeit kommt es jedoch auf die konkrete IM-153-Variante, den vorhandenen Hardwarestand und die Projektierung an. Für Service und Beschaffung heißt das: Vor dem Tausch sollte nicht nur die MLFB der Baugruppe, sondern auch die vorhandene ET-200M-Konfiguration geprüft werden, damit der Ersatz mechanisch, elektrisch und projektseitig sauber passt.

Wann ist bei 6ES7322-5GH00-0AB0 Reparatur sinnvoller als Neukauf?

Reparatur ist besonders sinnvoll, wenn eine Bestandsanlage ohne Projektänderung mit identischem Funktionsstand weiterlaufen soll oder wenn die Lieferlage für Neuteile unsicher ist. Neukauf ist sinnvoll, wenn kurzfristig eine sofort einsetzbare Baugruppe benötigt wird und passende Lagerware verfügbar ist. Auf der EICHLER-Produktseite sind für dieses Modell sowohl Reparatur, Austausch, Gebraucht als auch Neu vorgesehen; die Reparatur umfasst Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie.
