SIEMENS 6ES7322-1HF01-0AA0

Was ist 6ES7322-1HF01-0AA0 und wo wird es eingesetzt

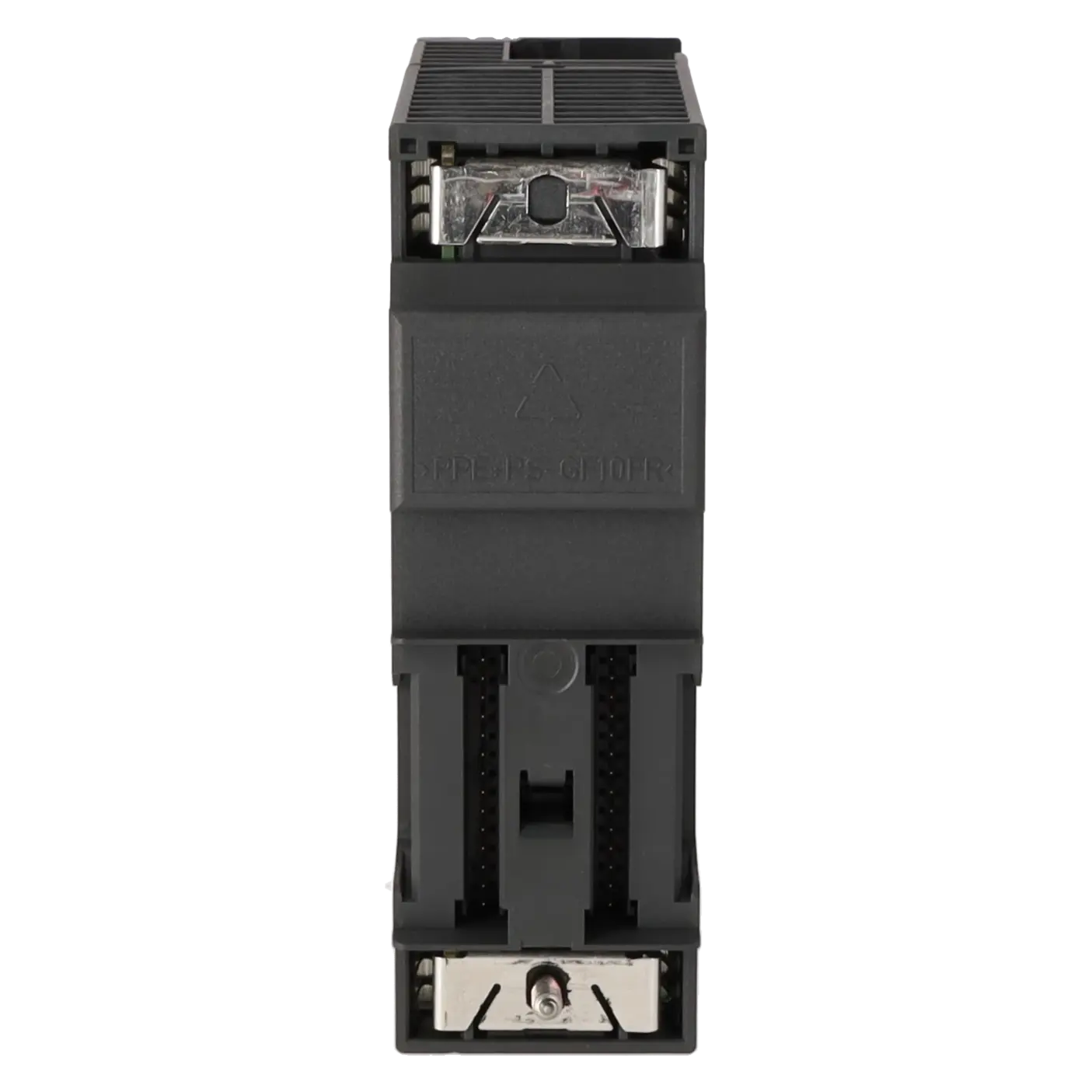

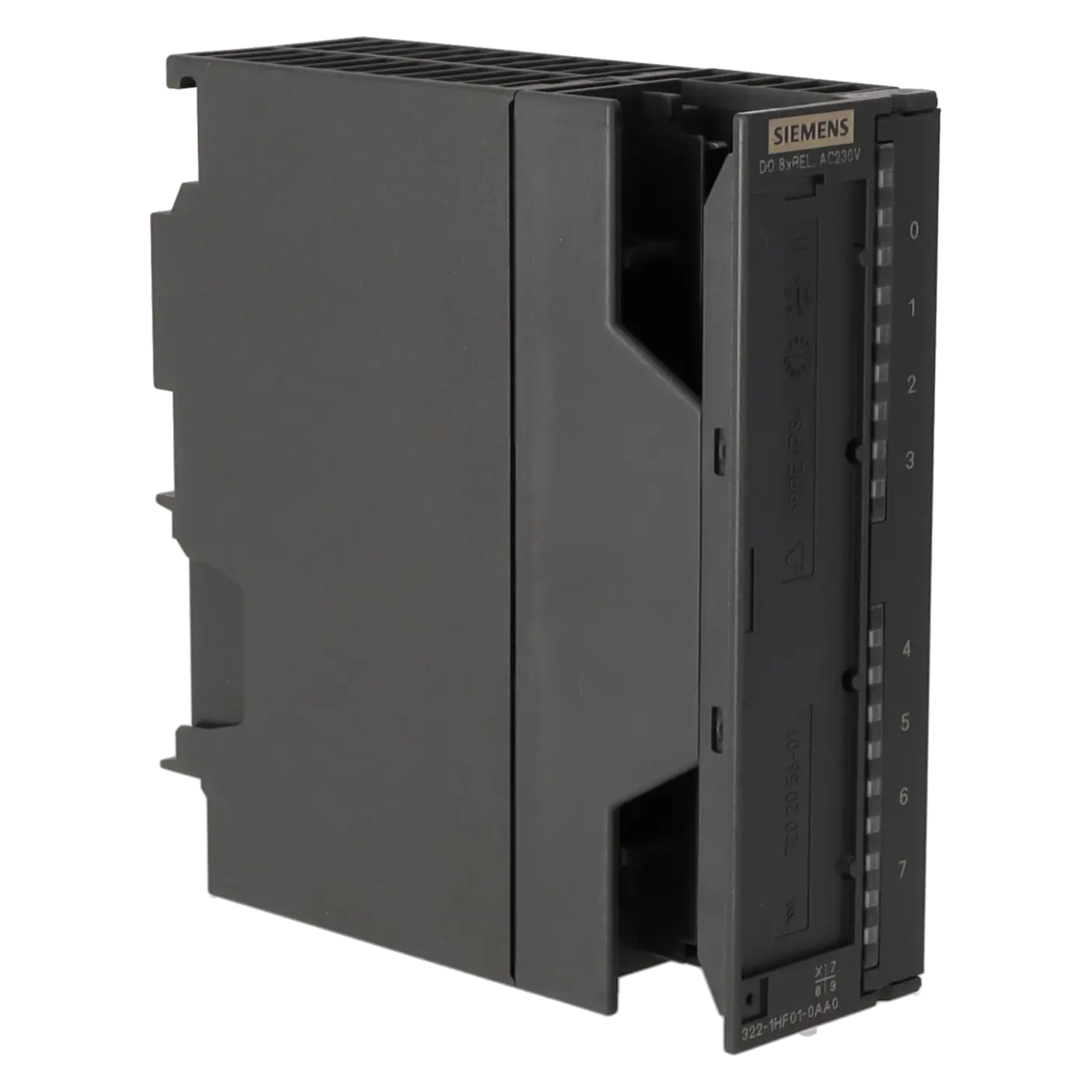

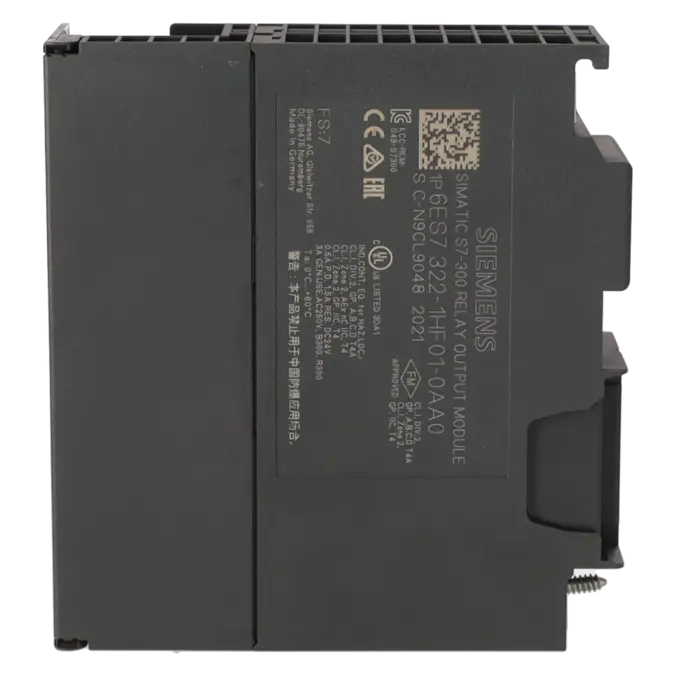

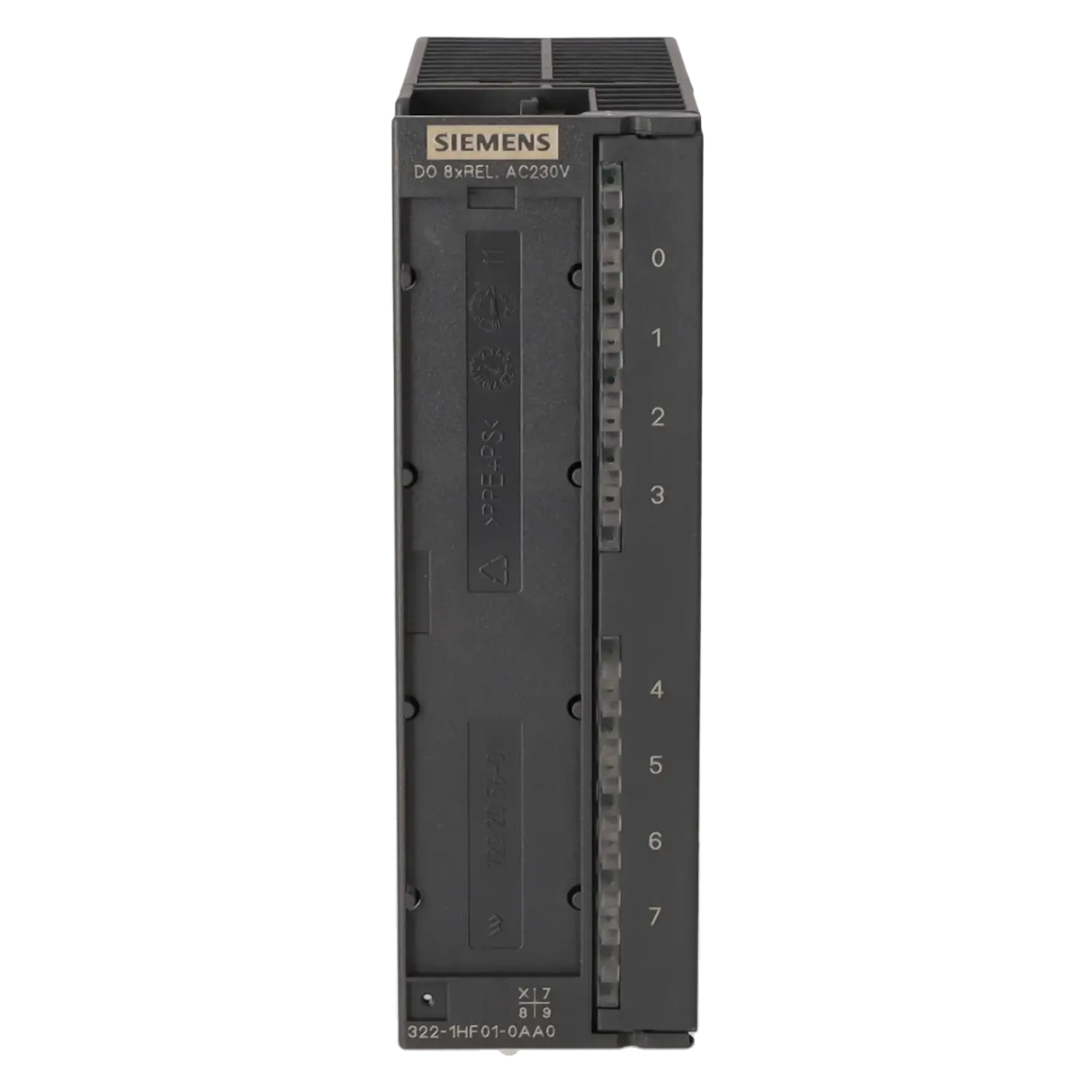

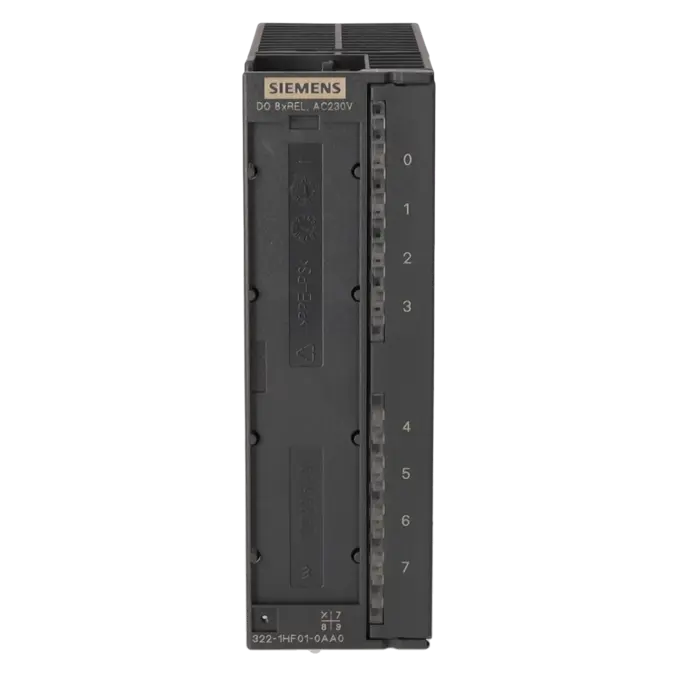

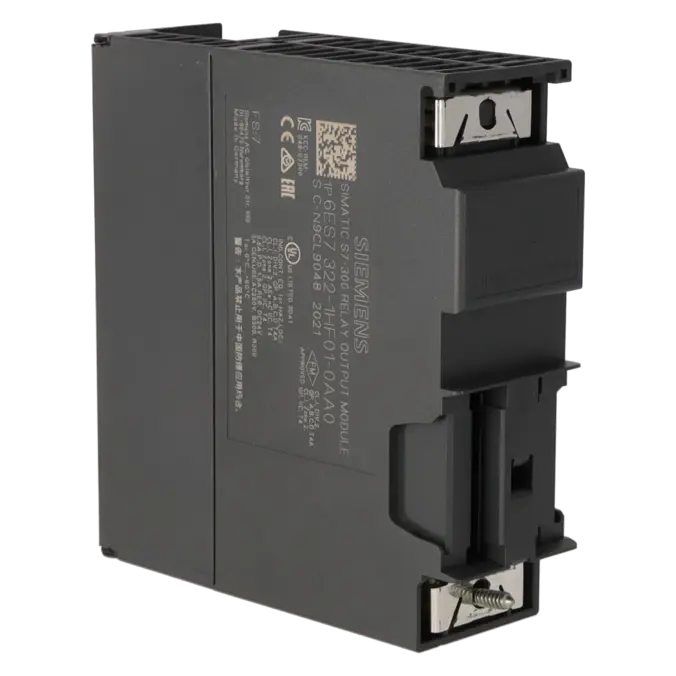

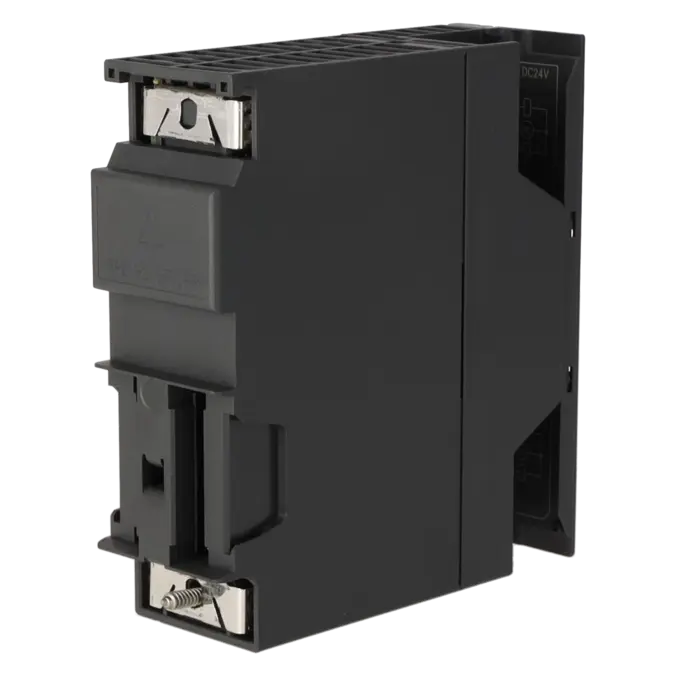

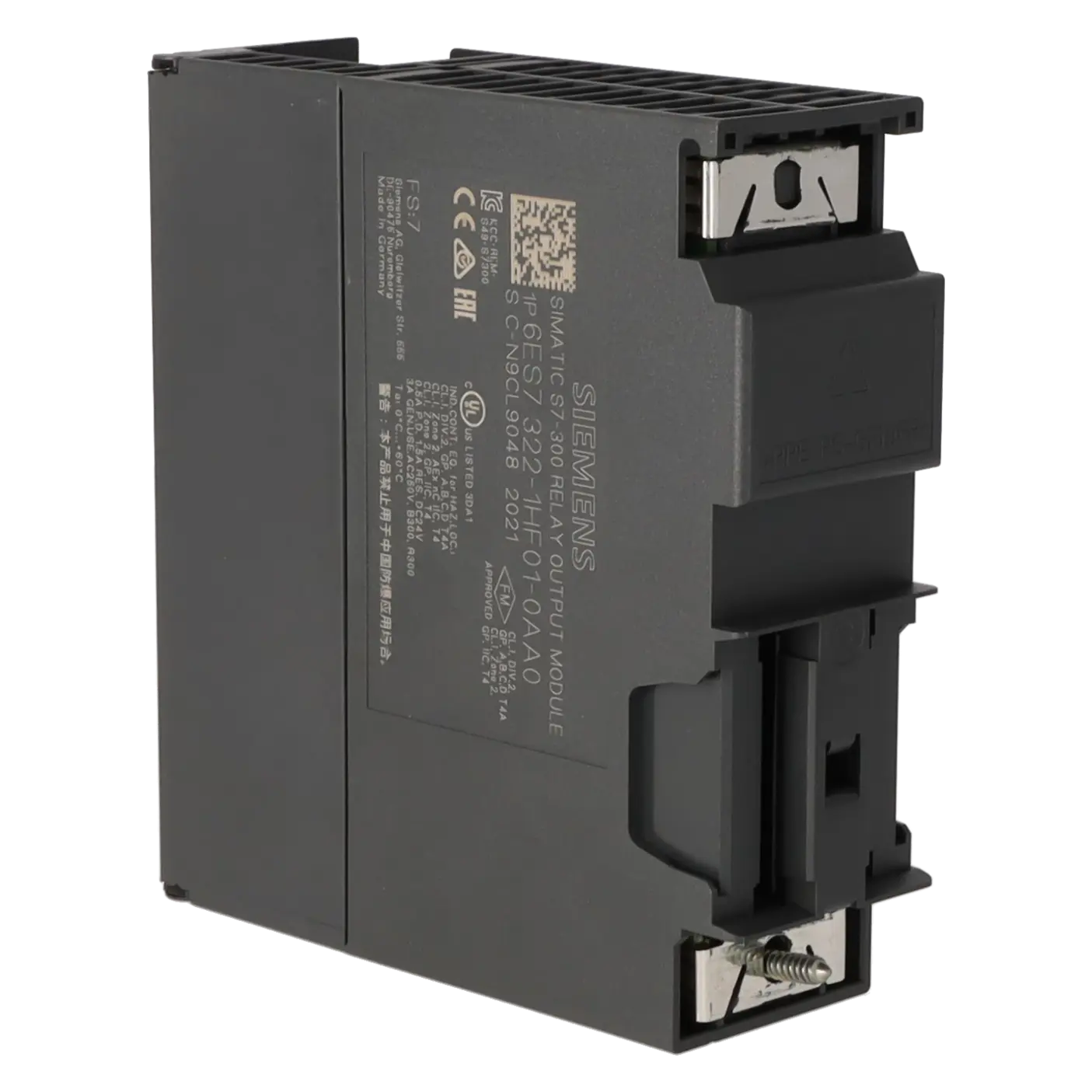

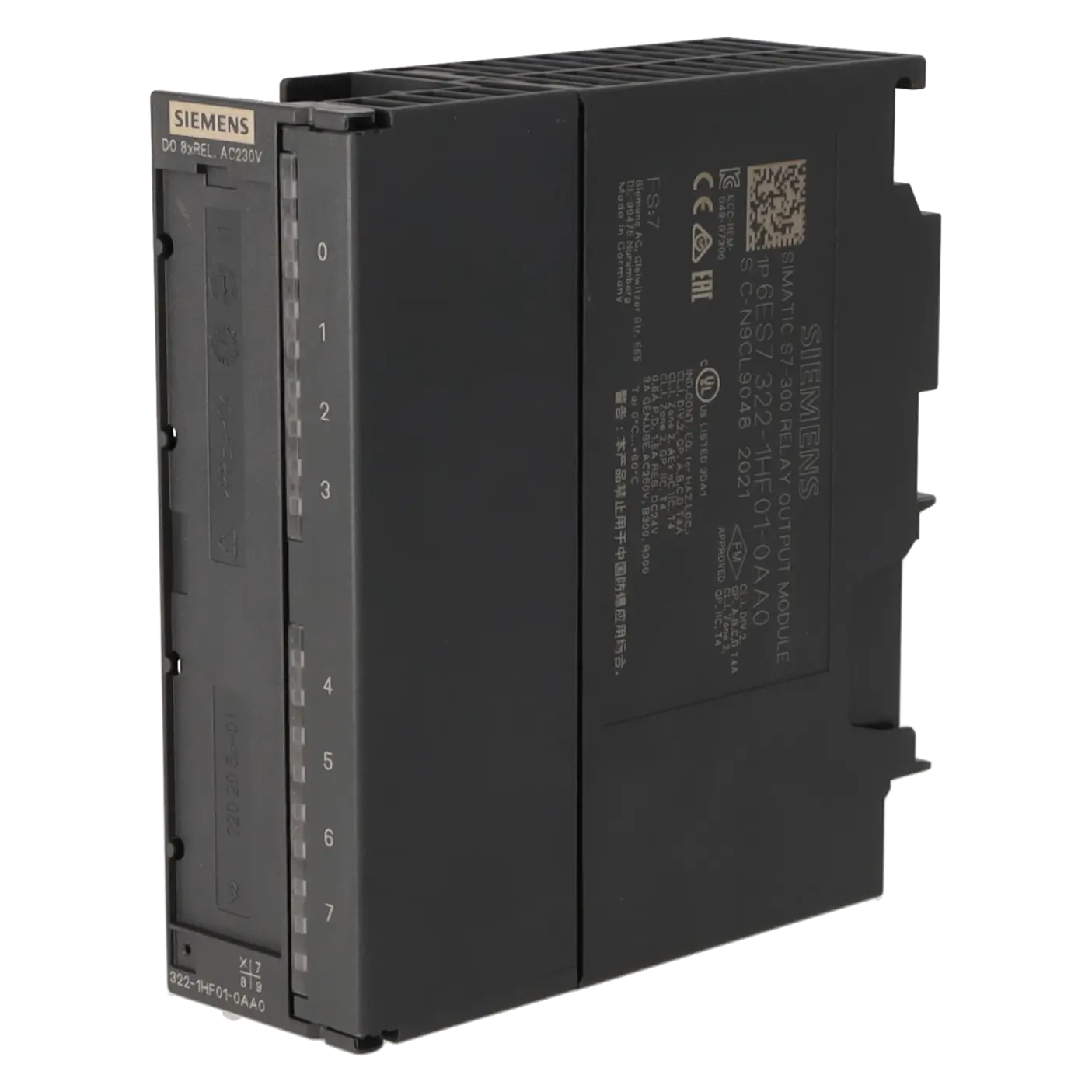

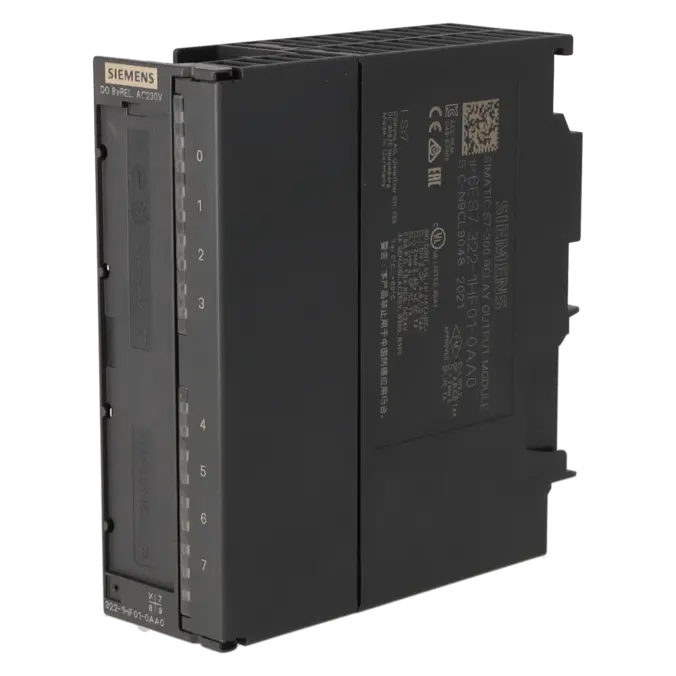

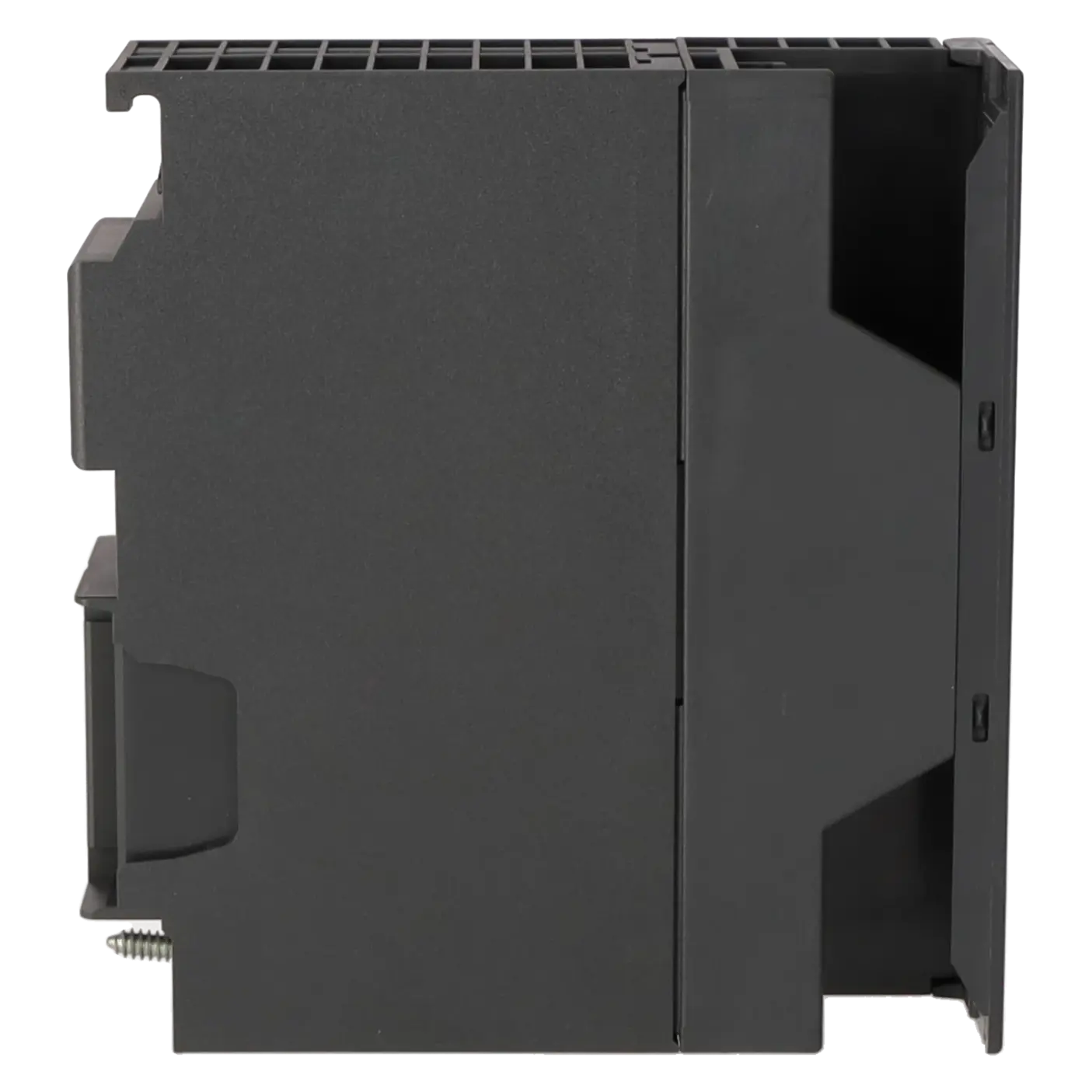

6ES7322-1HF01-0AA0 ist ein SIMATIC S7-300 Digitalausgabemodul SM 322 von Siemens mit 8 Relaisausgängen. Die Baugruppe ist potenzialgetrennt aufgebaut und wird überall dort eingesetzt, wo in Bestandsanlagen zuverlässig 24 V DC- oder 230 V AC-Lasten geschaltet werden müssen. Typische Anwendungen sind Magnetventile, Schütze, Motorstarter, Kleinmotoren und Meldeleuchten in Maschinen, Fertigungslinien, Fördertechnik und prozesstechnischen Anlagen. Für Instandhalter ist das Modul vor allem dann relevant, wenn eine vorhandene S7-300-Anlage weiter betrieben werden soll und ein passender Ersatz für eine bestehende Verdrahtung und Steuerungsarchitektur benötigt wird. Der Anschluss erfolgt über einen 20-poligen Frontstecker.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe bietet 8 Relaisausgänge mit 2 A pro Ausgang bei 24 V DC oder 230 V AC. Die Ausgänge sind in Gruppen zu 2 potenzialgetrennt, was für getrennte Lastpotenziale und eine saubere Anpassung an unterschiedliche Verbraucher wichtig ist. Der Summenstrom je Gruppe beträgt 4 A, die Relaisspulen werden mit 24 V DC versorgt. Wichtig für die Praxis: Das Modul besitzt keinen Kurzschlussschutz und keine Diagnosefunktionen. Das bedeutet, dass Verdrahtung, Absicherung und Lastauslegung sauber geprüft werden müssen. Die Baugruppe benötigt einen 20-poligen Frontstecker, hat eine typische Verlustleistung von 3,2 W und eignet sich für Leitungslängen bis 600 m ungeschirmt beziehungsweise 1000 m geschirmt.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6ES7322-1HF01-0AA0 in den aktuellen Produktdaten als „spare part“, also als Ersatzteil. Das ist für Einkauf und Instandhaltung ein klares Signal, dass die Baugruppe in einer späten Lebenszyklusphase steht und die Versorgung aktiv abgesichert werden sollte. Für Betreiber älterer S7-300-Systeme steigt damit die Bedeutung von Lagerstrategie, Reparaturfähigkeit und qualitätsgesichertem Austausch. In den von mir gefundenen Siemens-Produktquellen wurde kein explizit benannter, herstellerseitig verifizierter Nachfolger für genau diese Baugruppe ausgewiesen. Bei Modernisierung oder Tausch sollte deshalb immer geprüft werden, ob Lastart, Schaltstrom, Gruppierung, Potenzialtrennung und bestehende Verdrahtung exakt zur Ersatzlösung passen.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Für 6ES7322-1HF01-0AA0 bietet EICHLER Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist besonders sinnvoll, wenn die bestehende Baugruppe mechanisch und anlagenseitig eingebunden bleiben soll und ungeplante Stillstände schnell reduziert werden müssen. Laut Produktseite umfasst die Reparatur eine technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Für akute Ausfälle sind Austausch-, Gebraucht- und Neuvarianten mit kurzen Lieferzeiten relevant; zusätzlich ist ein Prüfprotokoll für Digitalein-/Digitalausgabe verfügbar. Für Betreiber obsoleszenzgefährdeter S7-300-Anlagen helfen diese Leistungen, die Funktionsfähigkeit trotz Ersatzteilrisiken planbar und belastbar abzusichern.

Ist 6ES7322-1HF01-0AA0 noch ein aktives Siemens Produkt?

Siemens kennzeichnet die Baugruppe in den aktuellen Produktdaten als Ersatzteil. Für Betreiber bedeutet das nicht automatisch, dass die Baugruppe kurzfristig nicht mehr beschaffbar ist, aber sie gehört klar in den Bereich Bestandsversorgung statt Neuprojektstandard. Für Einkauf und Technik ist es deshalb sinnvoll, kritische Reservebestände, Reparaturoptionen und qualitätsgesicherte Austauschwege frühzeitig einzuplanen.

Welche Lasten kann 6ES7322-1HF01-0AA0 schalten?

Das Modul ist für AC/DC-Magnetventile, Schütze, Motorstarter, Kleinmotoren und Meldeleuchten ausgelegt. Es schaltet Lasten im Bereich 24 bis 120 V DC sowie 48 bis 230 V AC, mit 2 A pro Ausgang innerhalb der spezifizierten Einsatzgrenzen. Für die Auswahl der Baugruppe ist wichtig, ob die Last ohmsch oder induktiv ist, weil davon Lebensdauer und Schaltverhalten der Relaiskontakte stark abhängen.

Was bedeutet potenzialgetrennt in Gruppen zu 2 bei diesem Modul?

Die Potenzialtrennung in Gruppen zu 2 bedeutet, dass jeweils zwei Ausgänge eine gemeinsame Gruppe bilden, die gegenüber anderen Gruppen und gegenüber dem Rückwandbus elektrisch getrennt ist. Das hilft, unterschiedliche Lastpotenziale sauber zu führen und Störeinflüsse besser zu beherrschen. Für den Austausch in Bestandsanlagen ist diese Eigenschaft wichtig, weil eine scheinbar ähnliche Baugruppe mit anderer Gruppierung nicht immer ohne Prüfung in die vorhandene Verdrahtung passt.

Welchen Frontstecker braucht 6ES7322-1HF01-0AA0?

Für 6ES7322-1HF01-0AA0 ist ein 20-poliger Frontstecker erforderlich. Das ist für die Ersatzteilbeschaffung wichtig, weil viele Störungen beim Tausch nicht vom Modul selbst kommen, sondern von falsch übernommenen oder beschädigten Steckverbindungen. Vor dem Wiedereinbau sollten daher Steckbild, Kanalzuordnung und Lastverdrahtung mit der vorhandenen Anlage abgeglichen werden.

Wann ist eine Reparatur sinnvoller als Austausch oder Neubeschaffung?

Eine Reparatur ist dann sinnvoll, wenn die Baugruppe in eine bestehende Anlage integriert ist, die Stillstandszeit knapp ist und die vorhandene Hardware möglichst originalgetreu weiter genutzt werden soll. EICHLER kombiniert die Reparatur mit Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie. Austausch, Gebraucht oder Neu sind dagegen besonders dann sinnvoll, wenn sofortige Verfügbarkeit und minimale Stillstandszeit im Vordergrund stehen.

Kann ich mit 6ES7322-1HF01-0AA0 direkt 230-V-AC-Verbraucher schalten?

Ja, die Baugruppe ist ausdrücklich für 230 V AC bis 2 A pro Ausgang vorgesehen. In der Praxis sollte aber geprüft werden, ob der Verbraucher ohmsch oder induktiv ist, weil induktive Lasten die Relaiskontakte stärker beanspruchen. Siemens nennt für die Kontakte eine interne Varistorbeschaltung und weist zusätzlich darauf hin, dass eine externe Schutzbeschaltung die Lebensdauer weiter verbessert. Gerade bei Schützen, Ventilen und ähnlichen Lasten ist das für eine dauerhaft stabile Funktion wichtig.
