SIEMENS 6ES7322-1FH00-0AA0

Was ist 6ES7322-1FH00-0AA0 und wo wird es eingesetzt

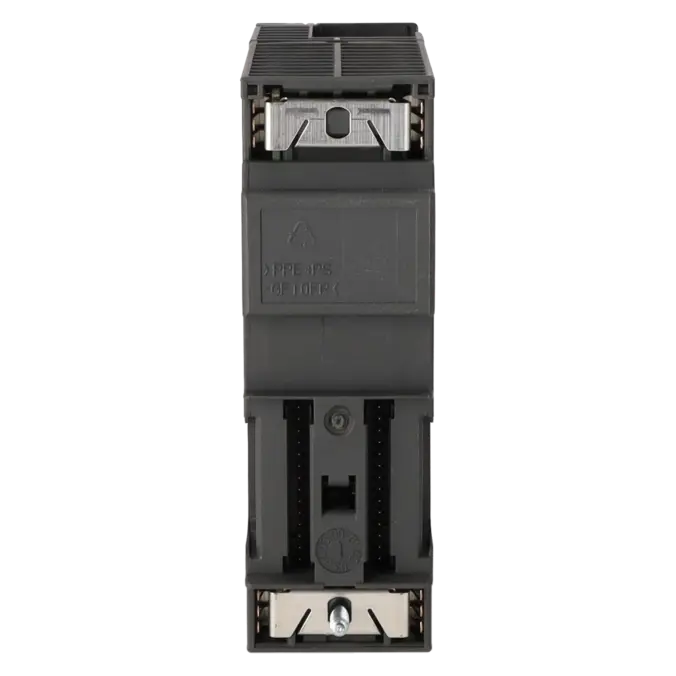

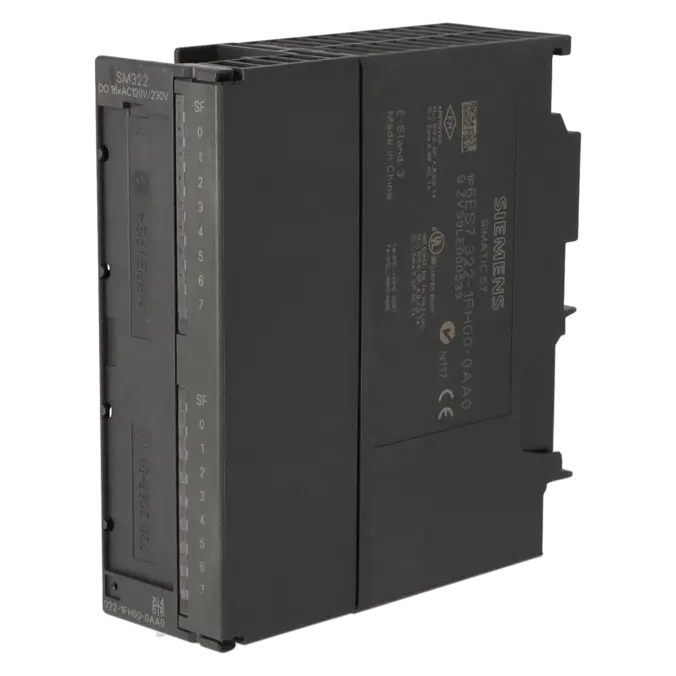

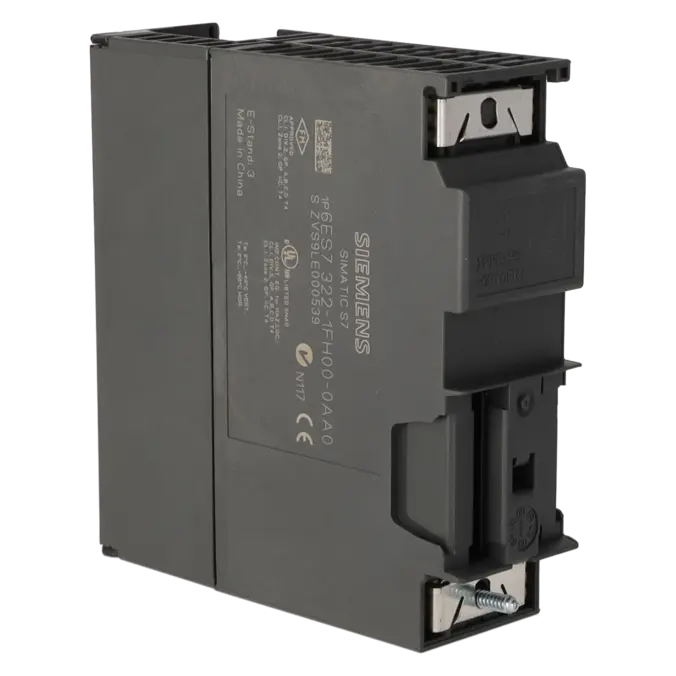

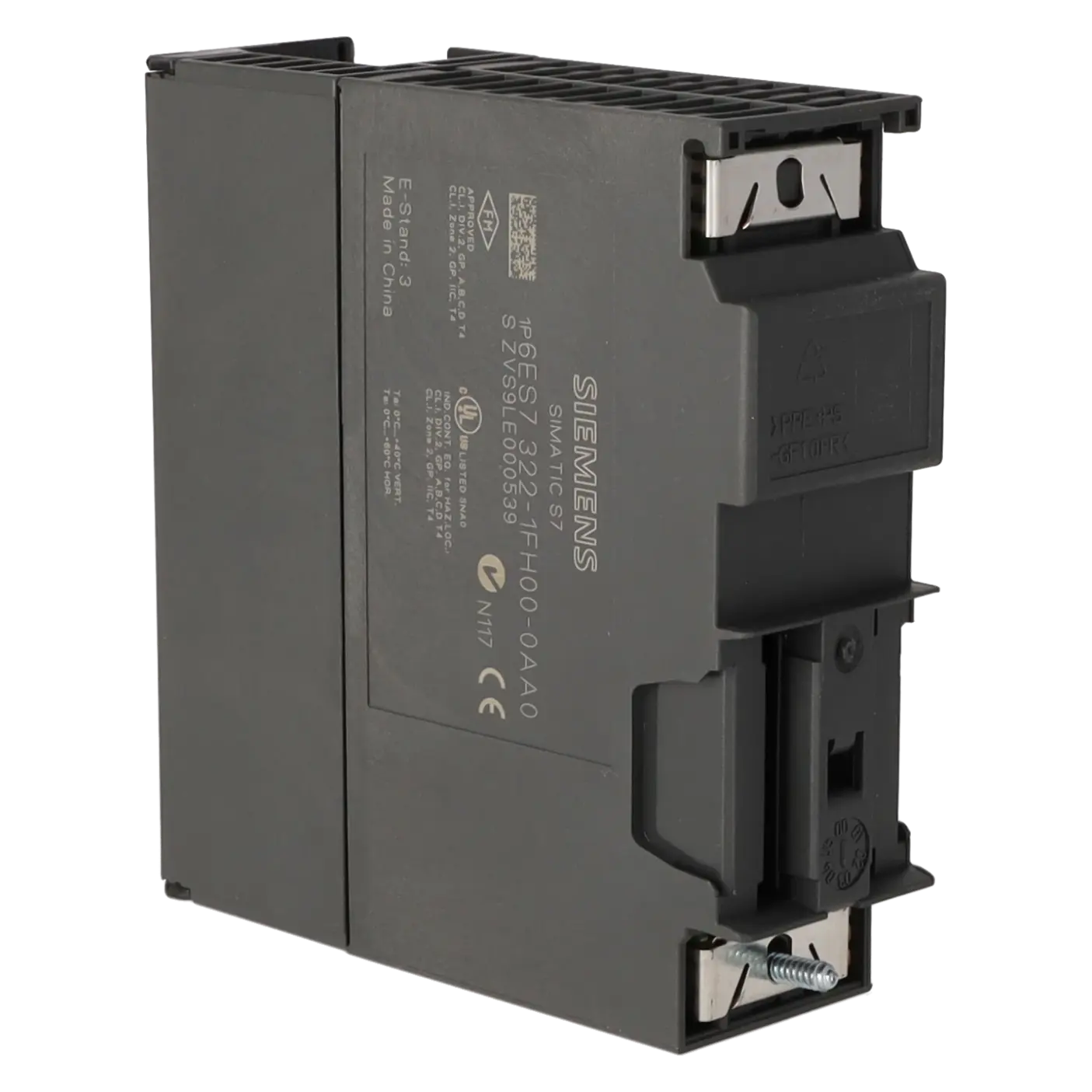

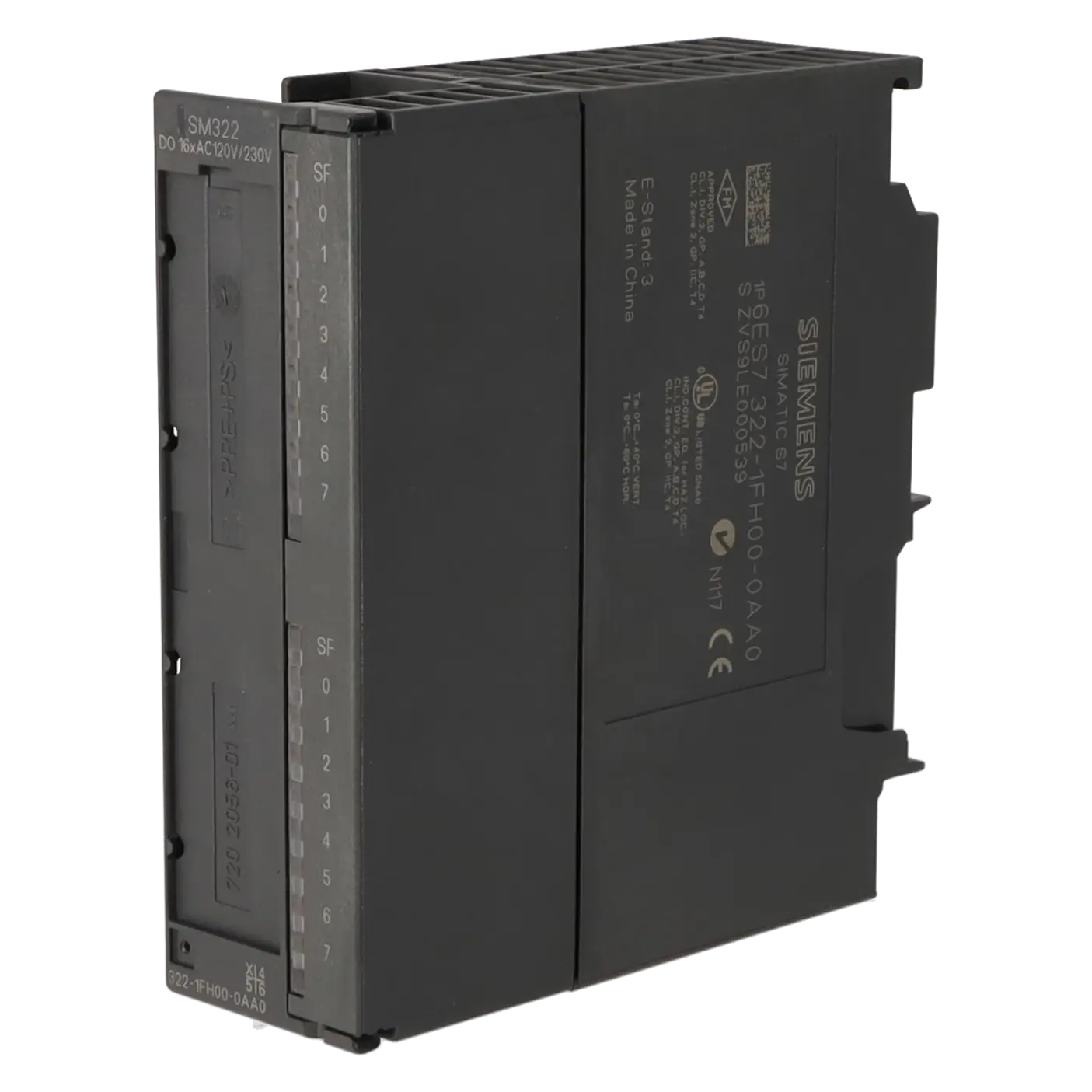

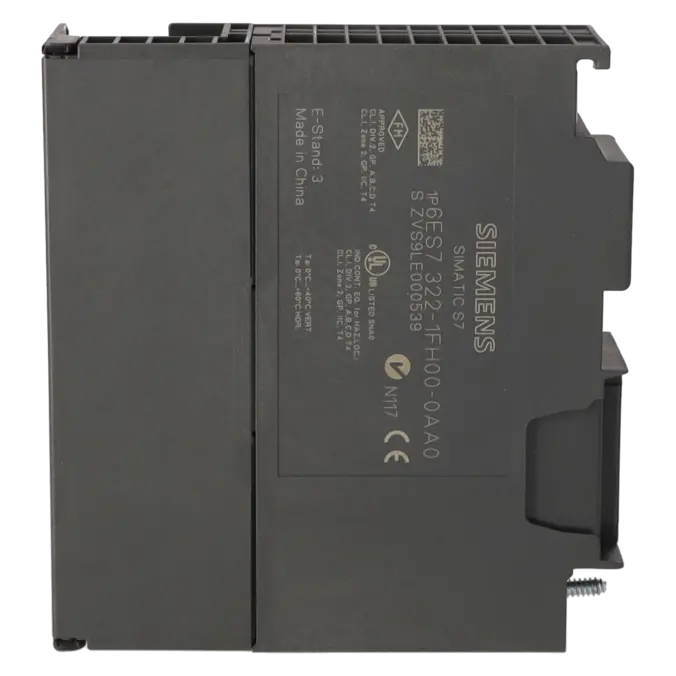

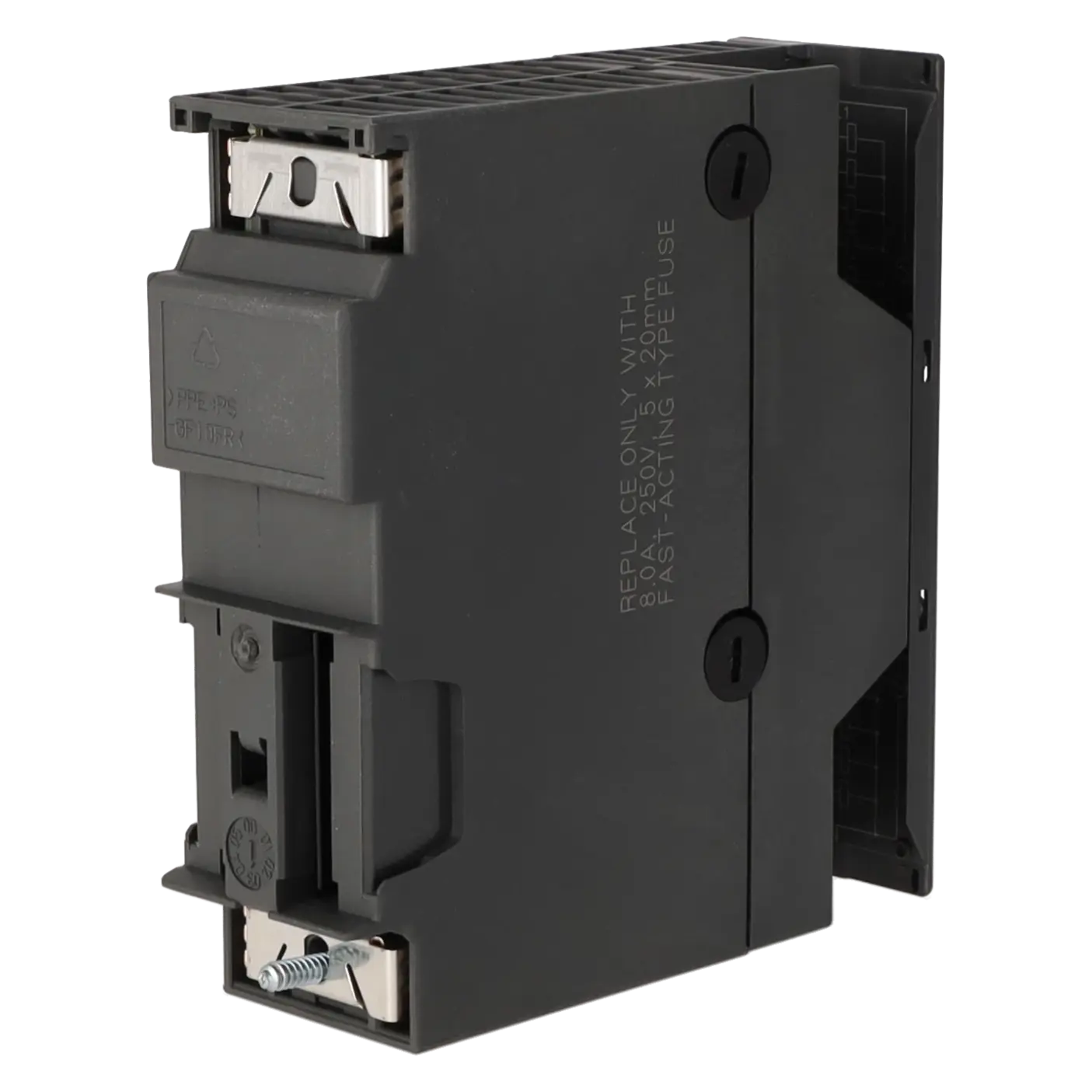

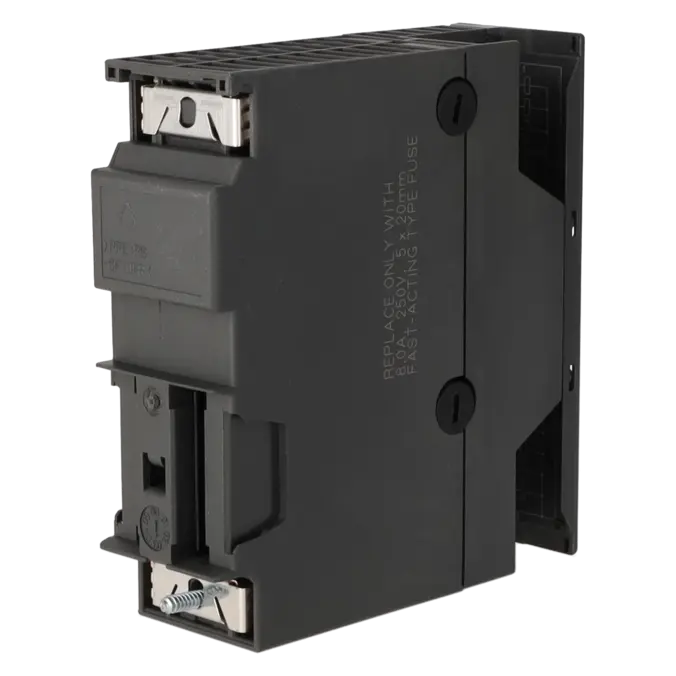

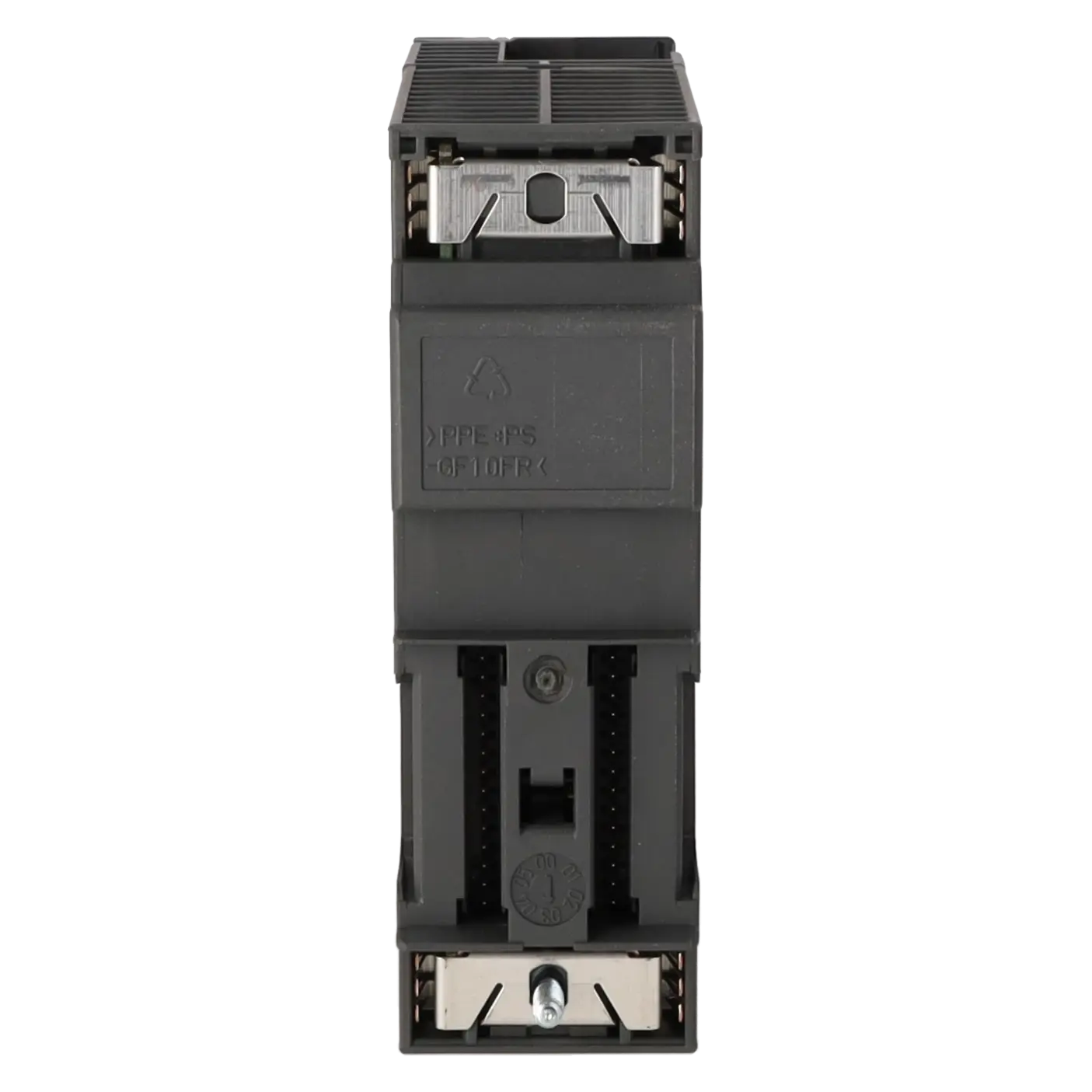

Die 6ES7322-1FH00-0AA0 ist eine SIMATIC S7-300 Digitalausgabebaugruppe SM 322 von Siemens mit 16 digitalen AC-Ausgängen, ausgelegt für 120/230 V AC bei 1 A je Ausgang. Die Baugruppe wird in klassischen S7-300-Steuerungen und im Umfeld von ET 200M eingesetzt, wenn Verbraucher wie AC-Magnetventile, Schütze, Motorstarter, kleine Wechselstrommotoren und Signallampen sicher geschaltet werden sollen. Für Instandhalter ist sie typisch in Bestandsanlagen mit langjährig laufender Automatisierung. Für den Einkauf ist die klare Artikelnummer wichtig, weil sie die eindeutige Zuordnung im Ersatzteilprozess erleichtert. Die Verdrahtung erfolgt über einen 20-poligen Frontstecker, was den Austausch in bestehenden Schaltschränken planbar macht.

Überblick der wichtigsten technischen Daten und was diese bedeuten

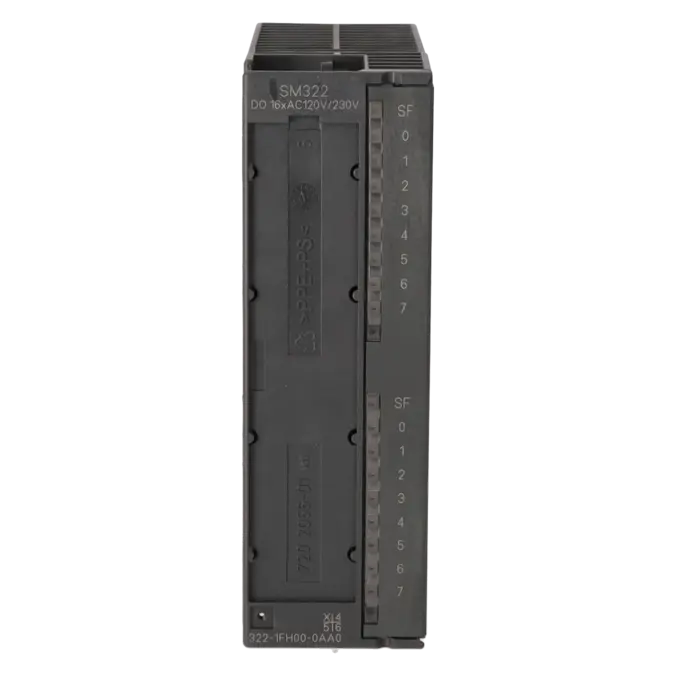

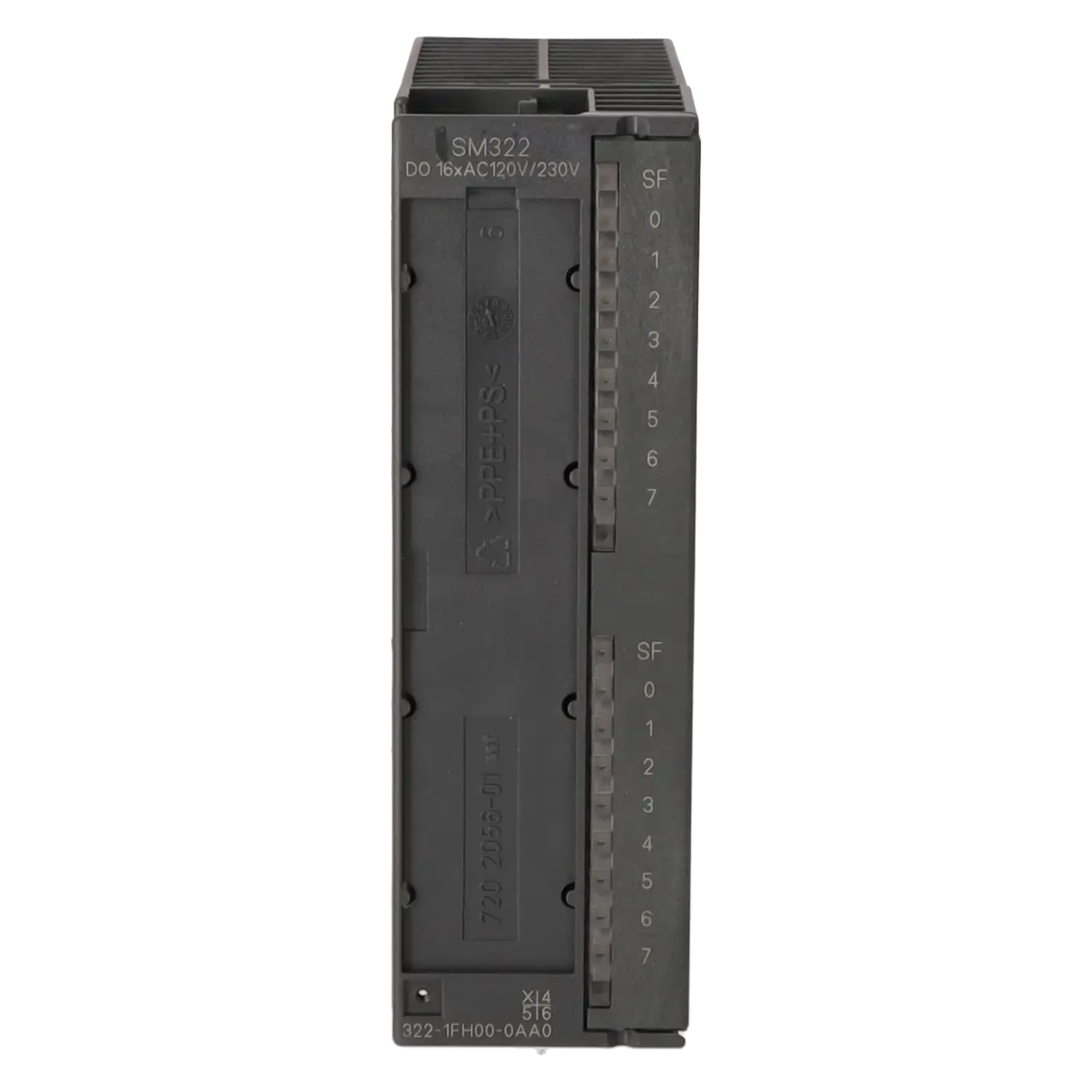

Die Baugruppe bietet 16 Ausgänge, ist zwischen Rückwandbus und Kanälen elektrisch getrennt und intern in Gruppen zu 8 Kanälen aufgebaut. Die Lastspannung L1 liegt nominell bei 120/230 V AC, zulässig sind laut Siemens 79 bis 264 V AC. Je Ausgang sind 1 A möglich. Der Summenstrom je Gruppe beträgt bei horizontalem Einbau bis 4 A bei 40 °C, bei höheren Temperaturen oder vertikalem Einbau sinkt der zulässige Wert. Für die Praxis bedeutet das: Nicht nur der Kanalstrom zählt, sondern auch Temperatur, Einbaulage und Gruppenbelastung. Pro Kanal gibt es eine grüne Status-LED. Zusätzlich meldet die rote SF-LED gruppenbezogene Probleme wie Sicherung ausgelöst oder keine L1/N-Versorgung. Die Absicherung erfolgt mit 8-A-Feinsicherung je Gruppe.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für Betreiber von Bestandsanlagen ist der Status besonders wichtig: Siemens kennzeichnet die 6ES7322-1FH00-0AA0 in aktuellen Produktdaten als Spare Part. Zudem verweist Siemens für SIMATIC S7-300 und ET 200M auf den PM400-Meilenstein als gestartete Produkt-Phase-out-Stufe. Das ist ein klares Signal, Ersatzteilverfügbarkeit und Bevorratung frühzeitig abzusichern. Für reine Bestandsanlagen ist die Originalbaugruppe deshalb oft weiter die beste Wahl, wenn Verdrahtung, SPS-Programm und Schaltschrankaufbau unverändert bleiben sollen. Für Modernisierungsprojekte nennt Siemens in einer Adapterübersicht als passende Migrationslösung Richtung S7-1500 die 6ES7522-5FH00-0AB0 in Verbindung mit dem Adapter 6EZ2041-8HR11-4DA0. Das ist jedoch eine Migrationslösung, kein pauschaler 1:1-Steckersatz ohne technische Prüfung.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Bei EICHLER ist die Baugruppe nicht nur als Ersatzteil relevant, sondern auch als Servicefall zur Ausfallsicherung. Für Unternehmen mit laufender Anlage ist die Reparatur interessant, wenn die bestehende Hardwarestruktur erhalten bleiben soll. EICHLER nennt dafür 2–5 Tage sowie eine Leistung mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Wenn Stillstand sofort reduziert werden muss, sind Neuware und Gebrauchtware besonders relevant: Auf der Artikelseite werden Neu mit 1–3 Tagen sowie Gebraucht mit 3–5 Tagen ausgewiesen. Ein Austausch kann sinnvoll sein, wenn Zeitdruck hoch ist und eine schnelle Rückführung in den Betrieb Vorrang vor einer Einzelreparatur hat.

Ist die 6ES7322-1FH00-0AA0 noch erhältlich?

Ja, die Baugruppe ist weiterhin beschaffbar, aber der Beschaffungsprozess sollte aktiv abgesichert werden. Siemens führt die 6ES7322-1FH00-0AA0 als Spare Part, was auf einen fortgeschrittenen Life-Cycle-Status hinweist. Auf der EICHLER-Artikelseite sind zum Recherchezeitpunkt sowohl Neuware als auch Gebrauchtware ausgewiesen, dazu eine Reparaturoption und eine Austauschmöglichkeit auf Anfrage. Für den Einkauf bedeutet das: Verfügbarkeit ist noch gegeben, aber das Risiko späterer Engpässe steigt mit fortschreitender Obsoleszenz. Für Betreiber kritischer Anlagen lohnt sich deshalb die frühzeitige Reservierung von Beständen oder eine Reparaturstrategie für identische Baugruppen.

Ist die 6ES7322-1FH00-0AA0 für S7-300 und ET 200M geeignet?

Ja. Siemens ordnet die Baugruppe dem SIMATIC S7-300-Umfeld zu und verweist in den Support-Ergebnissen zugleich auf S7-300 und ET 200M. Das ist für Betreiber wichtig, weil viele Bestandsanlagen zentral im Rack oder dezentral über ET-200M-Strukturen aufgebaut sind. Vor dem Austausch sollten trotzdem immer Stationsaufbau, Frontstecker, Spannungsart und Kanalbelegung abgeglichen werden. Die Baugruppe arbeitet mit 1x 20-poligem Frontstecker, was für die mechanische und elektrische Austauschbarkeit in der vorhandenen Station ein zentraler Prüfpunkt ist.

Gibt es einen direkten Siemens-Nachfolger für die 6ES7322-1FH00-0AA0?

Siemens kennzeichnet die Originalbaugruppe aktuell als Spare Part. Für Modernisierung und Plattformwechsel nennt Siemens in einer Adapterübersicht als passende Zielbaugruppe die 6ES7522-5FH00-0AB0 zusammen mit dem Adapter 6EZ2041-8HR11-4DA0. Für Betreiber heißt das: Es gibt eine belastbare Migrationsrichtung, aber nicht automatisch einen unkomplizierten 1:1-Ersatz innerhalb jeder bestehenden Anlage. Bei Retrofit-Projekten müssen Verdrahtung, Peripheriekonzept, Engineering und Freigaben geprüft werden. Wenn die Anlage kurzfristig weiterlaufen muss, ist die Beschaffung der Originalbaugruppe oft der schnellere Weg.

Welche Sicherung und welches Zubehör sind für die 6ES7322-1FH00-0AA0 relevant?

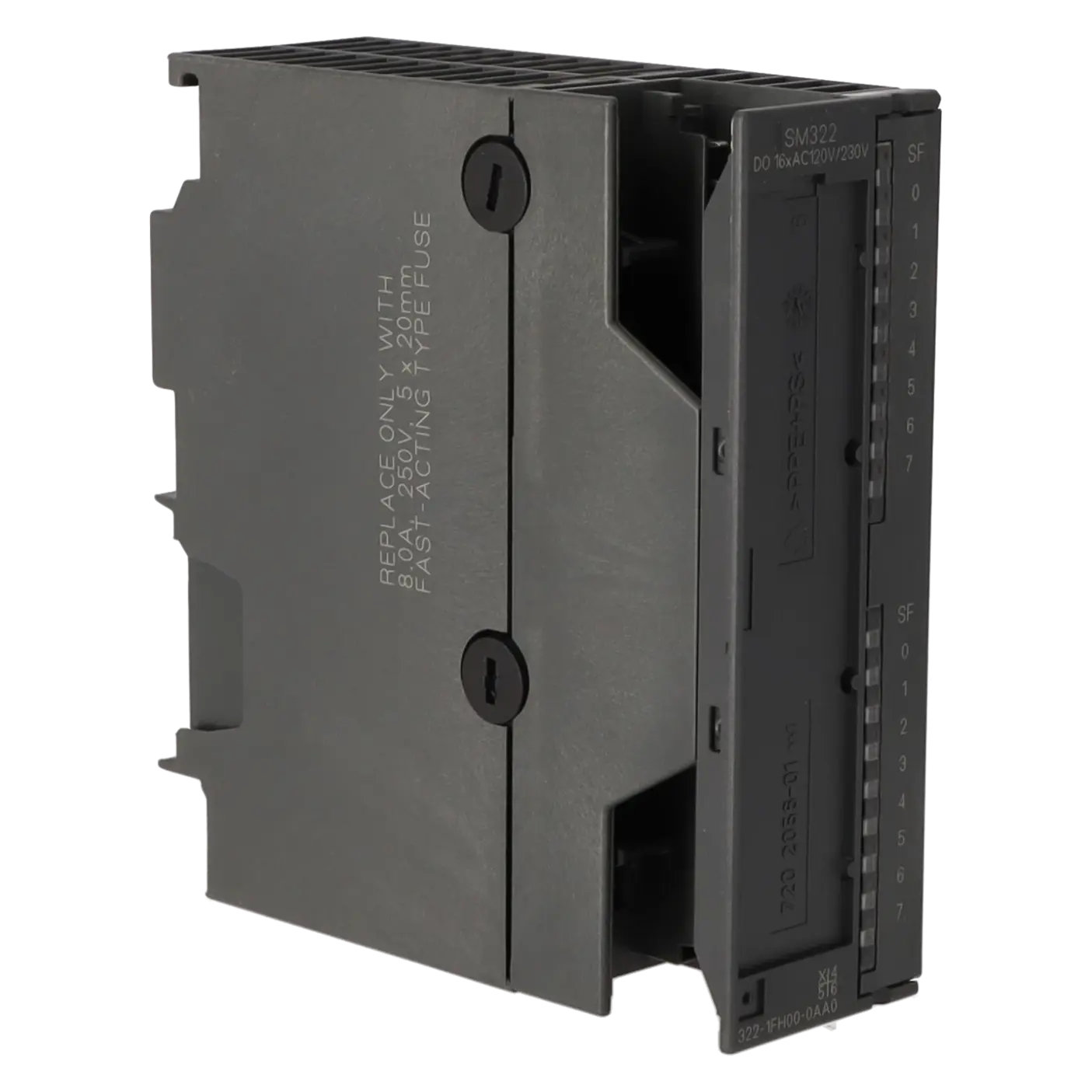

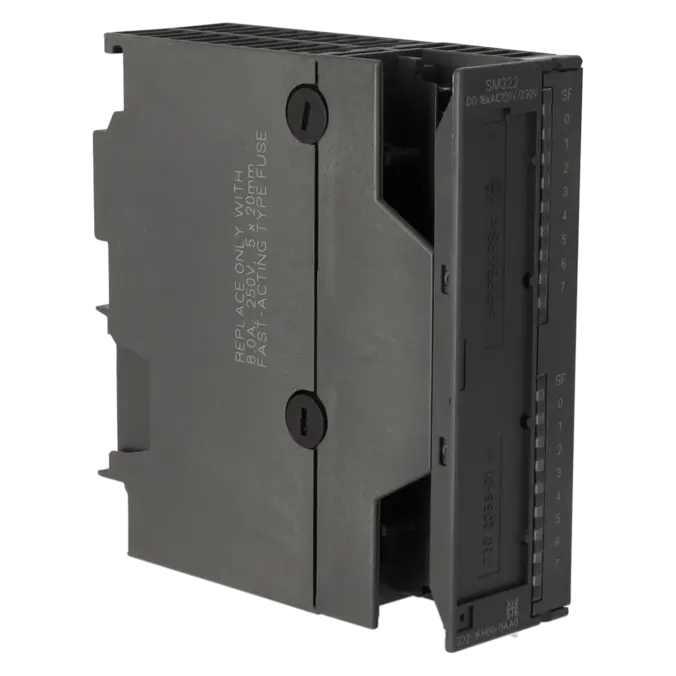

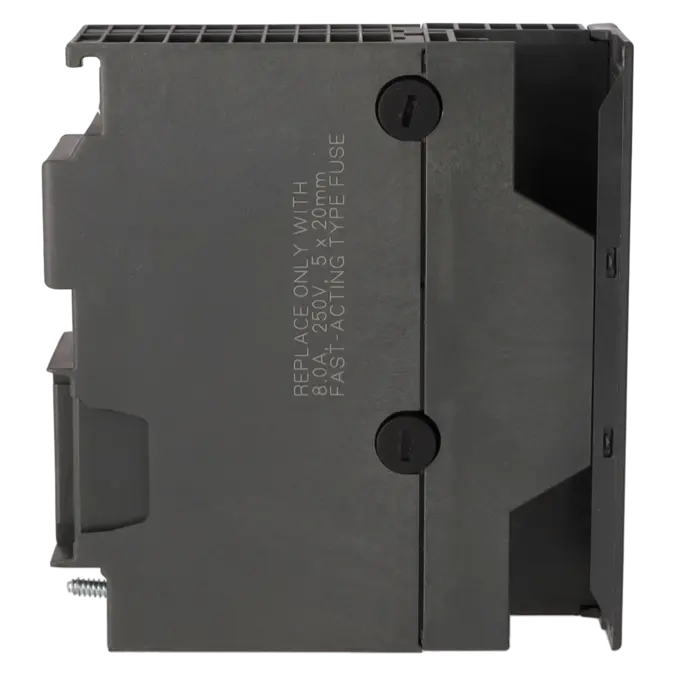

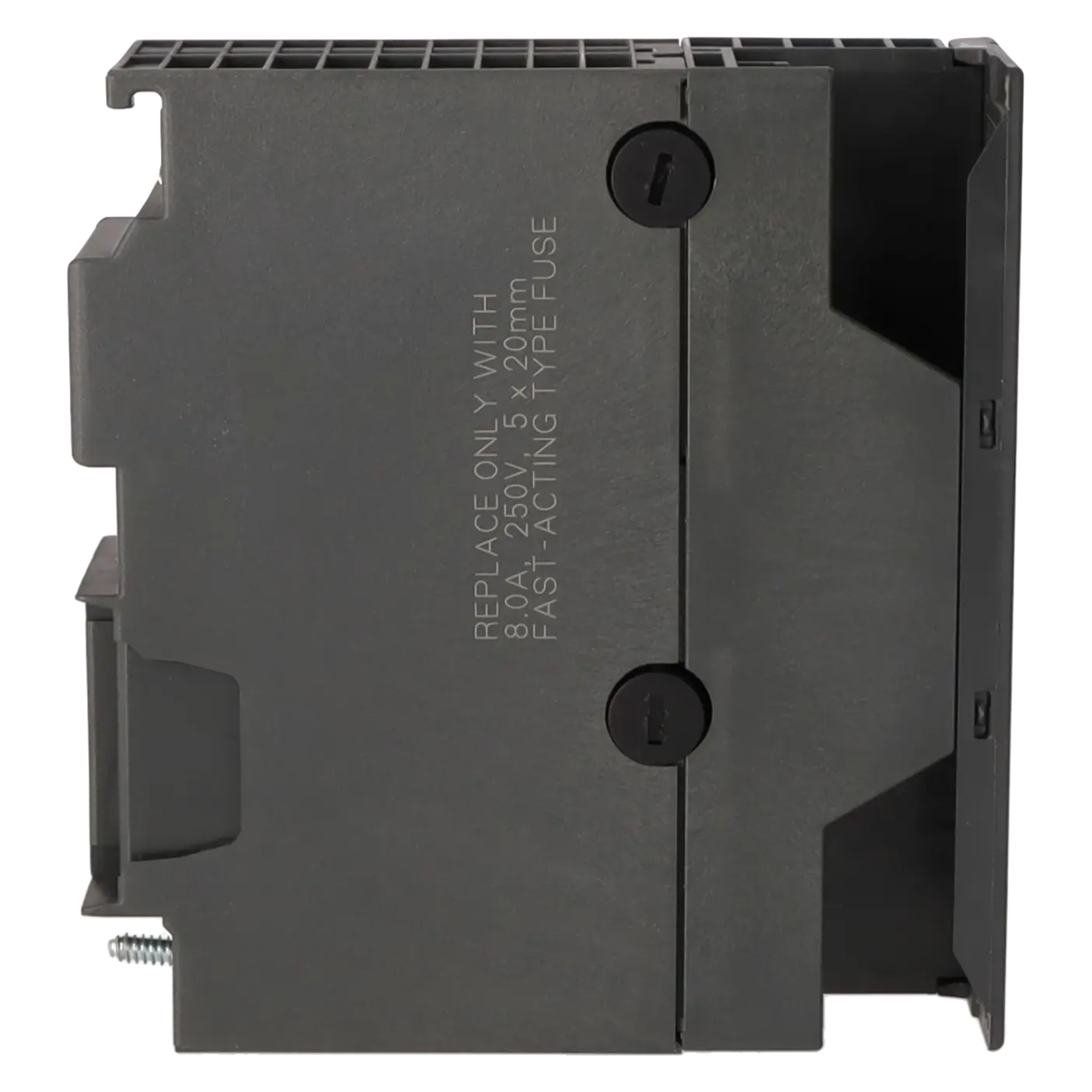

Siemens nennt für diese Baugruppe eine 8-A-Feinsicherung, flink, je Gruppe. Das ist wichtig, weil Ausfälle nicht nur durch die Baugruppe selbst, sondern häufig durch die Gruppensicherung ausgelöst werden. Für die Instandhaltung ist deshalb sinnvoll, passende Sicherungen direkt mit auf Lager zu legen. Siemens führt außerdem ein Sicherungsset 6ES7973-1HD00-0AA0, das für die 6ES7322-1FH00-0AA0 genannt wird und 10 Sicherungen sowie 2 Sicherungshalter umfasst. Für den Austausch im Schaltschrank ist außerdem der 20-polige Frontstecker relevant, weil damit die Baugruppe in die bestehende Verdrahtung eingebunden wird.

Wann ist Reparatur sinnvoller als Neubeschaffung?

Eine Reparatur ist besonders sinnvoll, wenn die vorhandene Anlage unverändert weiterlaufen soll, ein Umbau vermieden werden muss und die Originalbaugruppe grundsätzlich wirtschaftlich instandsetzbar ist. EICHLER beschreibt die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Das ist für Instandhalter interessant, wenn Störungen wiederholt auftreten oder die Baugruppe bereits gealtert ist. Eine Neubeschaffung ist dagegen stärker dann im Vorteil, wenn sofortige Verfügbarkeit aus Lager besteht oder eine Reservebaugruppe für kritische Produktionslinien aufgebaut werden soll. Im Life-Cycle-Kontext ist oft die Kombination aus Reparatur und Ersatzteilbevorratung die risikoärmste Lösung.

Neu, gebraucht oder Austausch – was ist für den Betrieb wirtschaftlich am sinnvollsten?

Das hängt vom Zeitdruck und vom Anlagenrisiko ab. Neuware ist sinnvoll, wenn eine planbare Reserve mit möglichst geringer Unsicherheit aufgebaut werden soll. Gebrauchtware ist oft attraktiv, wenn eine ältere Anlage wirtschaftlich weiterbetrieben wird und die Beschaffungskosten niedrig bleiben sollen. Austausch ist dann interessant, wenn die Stillstandszeit im Vordergrund steht und schnell wieder produziert werden muss. Auf der EICHLER-Seite werden für diese Baugruppe Neu, Gebraucht, Reparatur und Austausch als realistische Beschaffungs- und Servicepfade angeboten. Für Entscheider zählt dabei nicht nur der Teilepreis, sondern vor allem die Frage, welche Option Downtime, Beschaffungsrisiko und Obsoleszenzdruck am besten beherrscht.
