SIEMENS 6ES7322-1BL00-0AA0

Was ist 6ES7322-1BL00-0AA0 und wo wird es eingesetzt

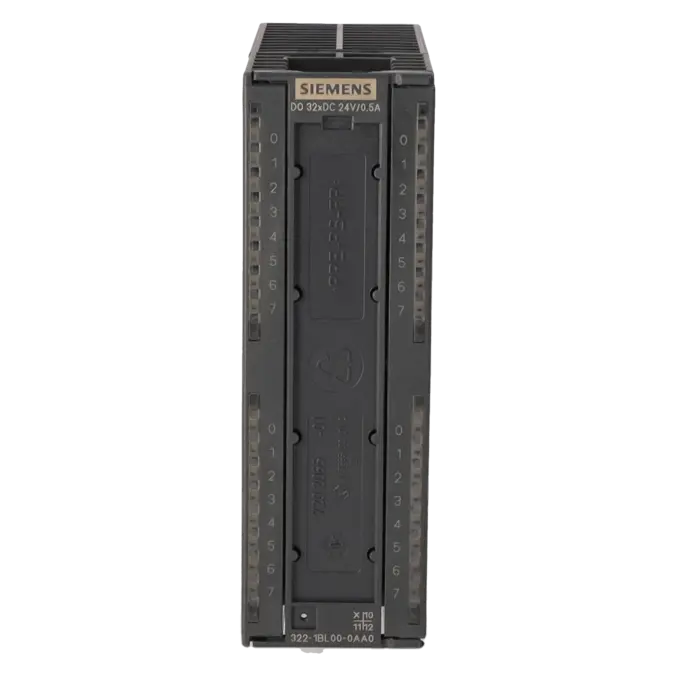

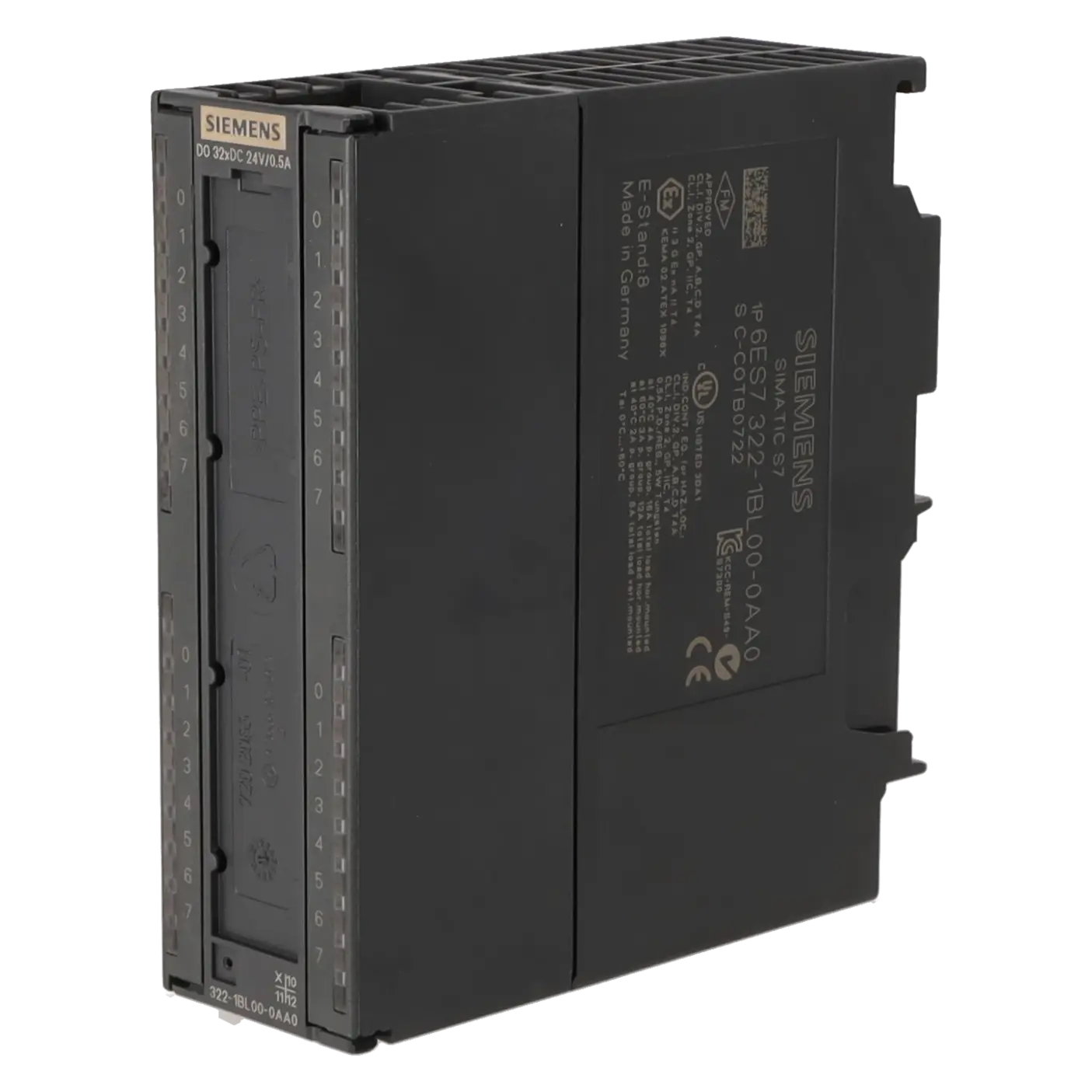

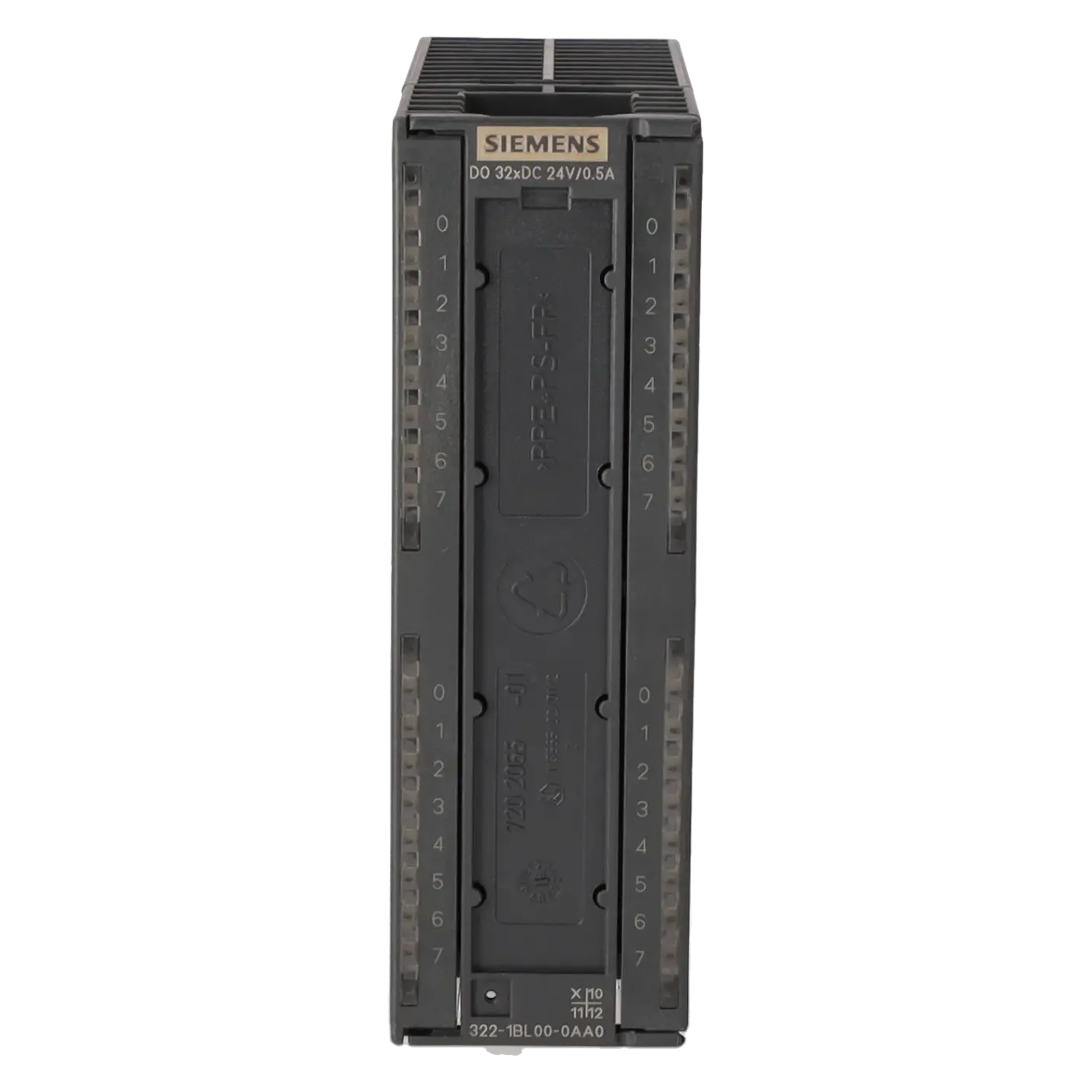

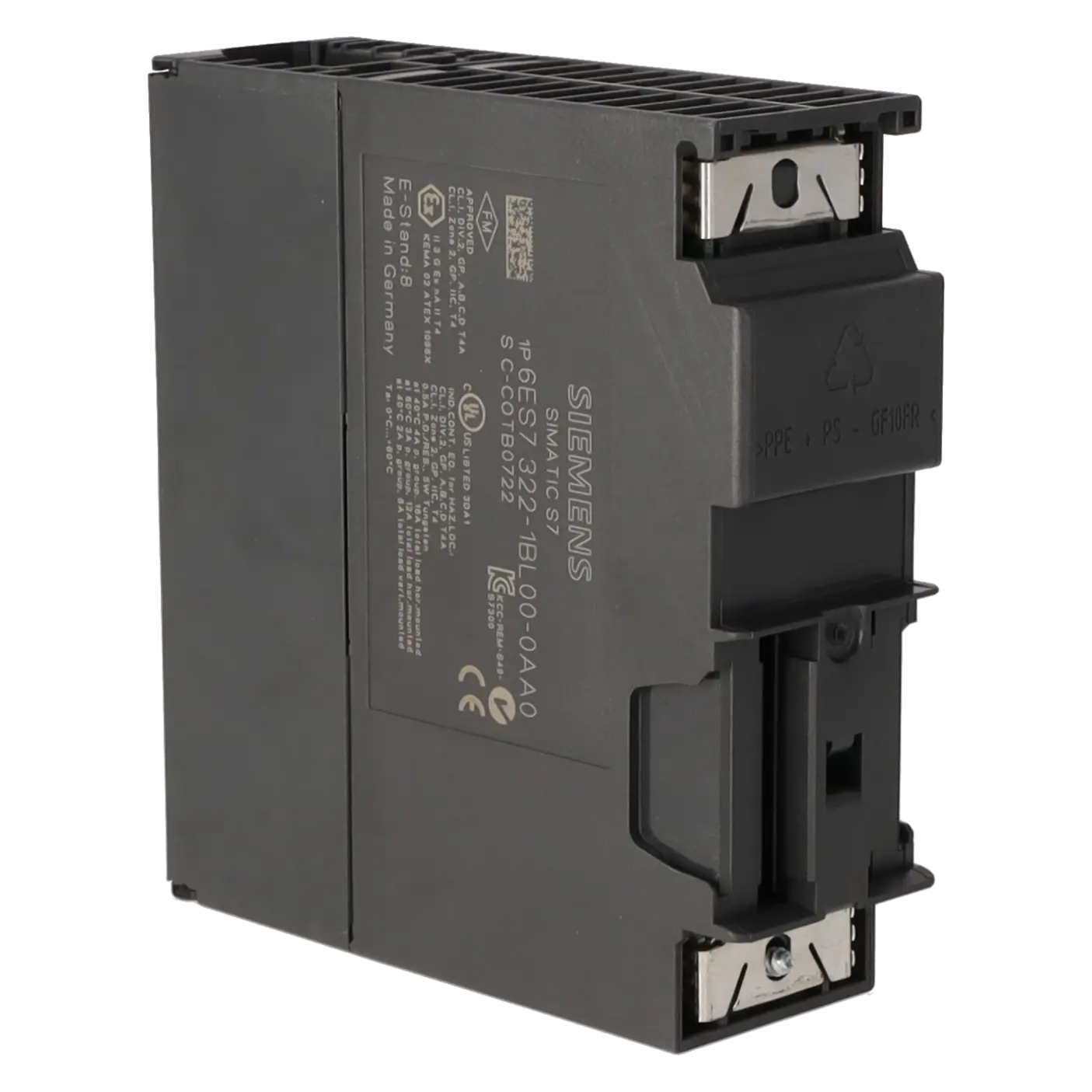

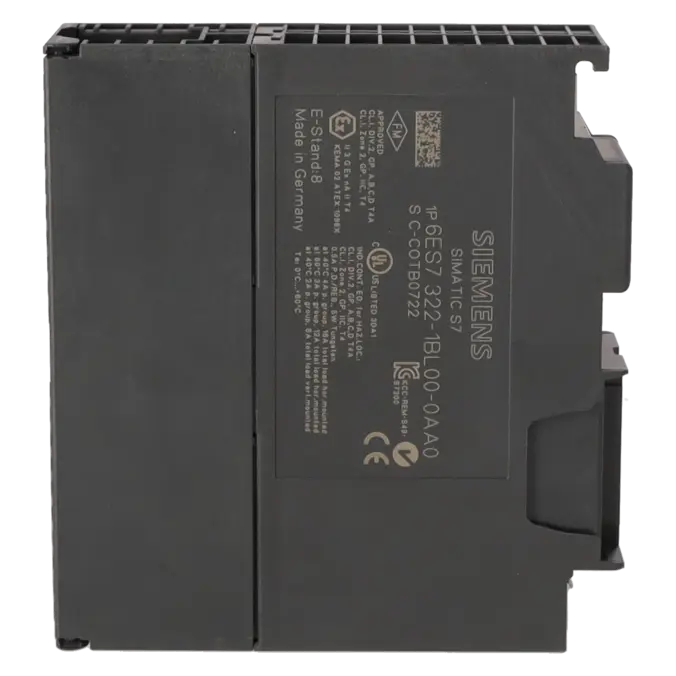

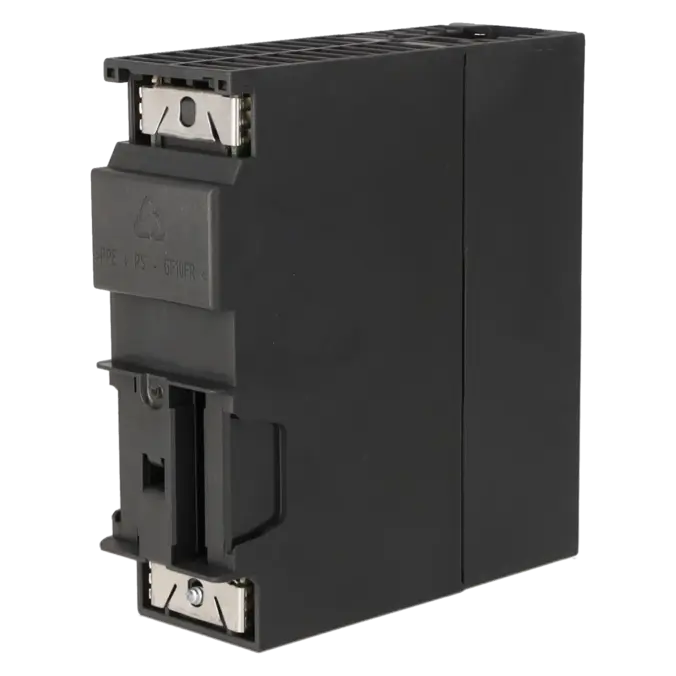

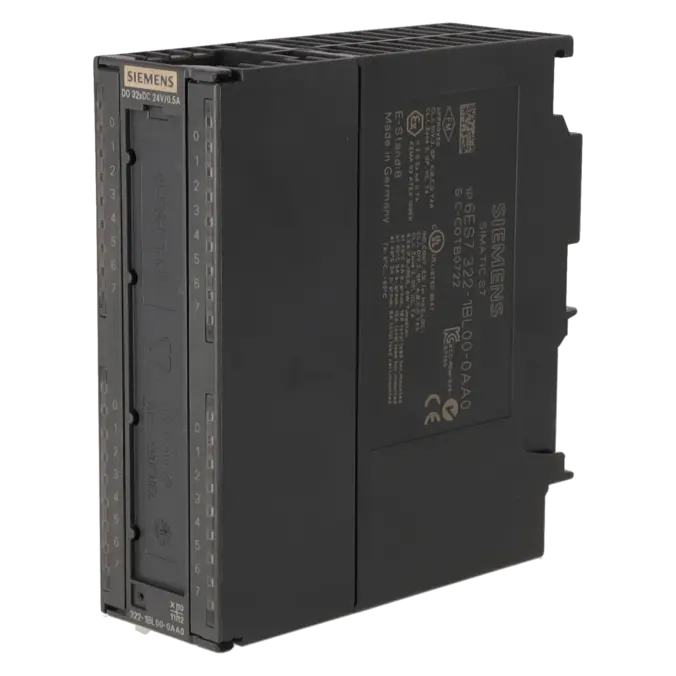

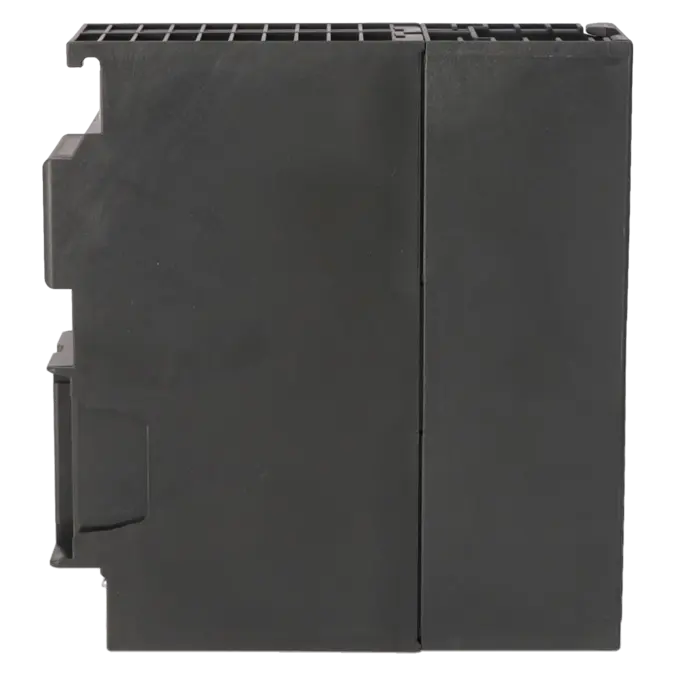

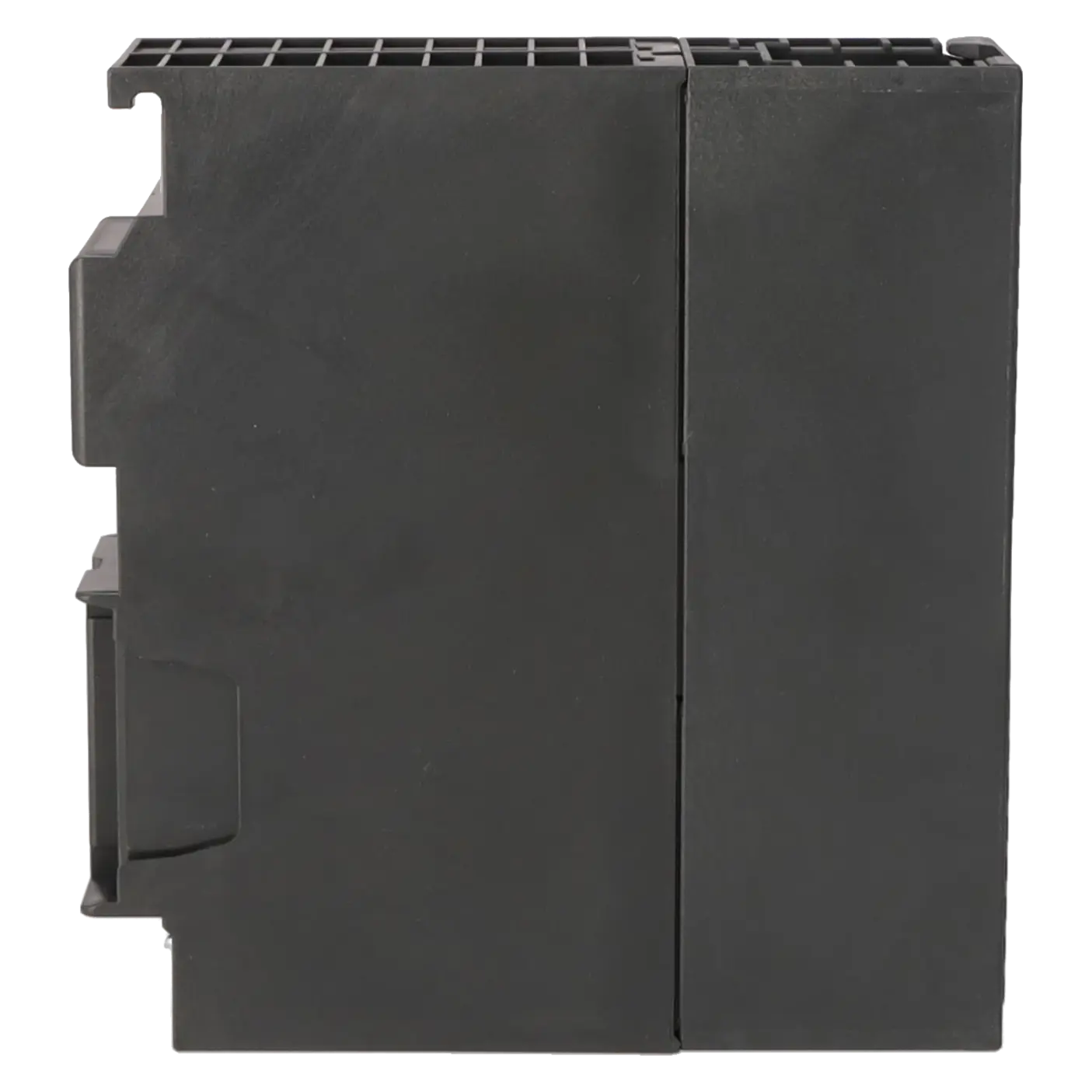

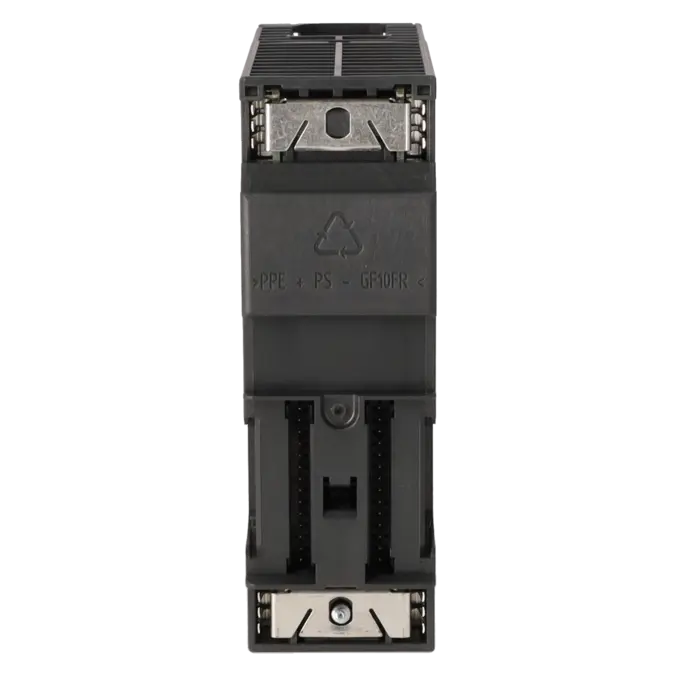

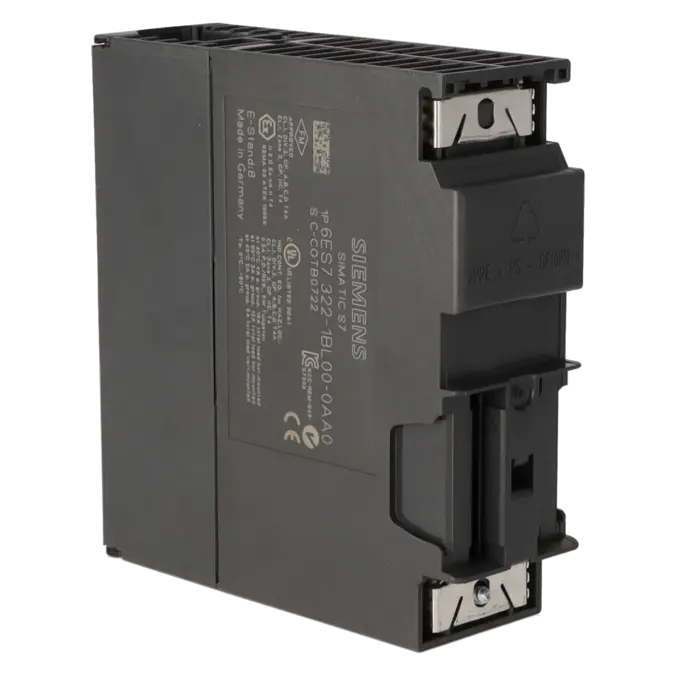

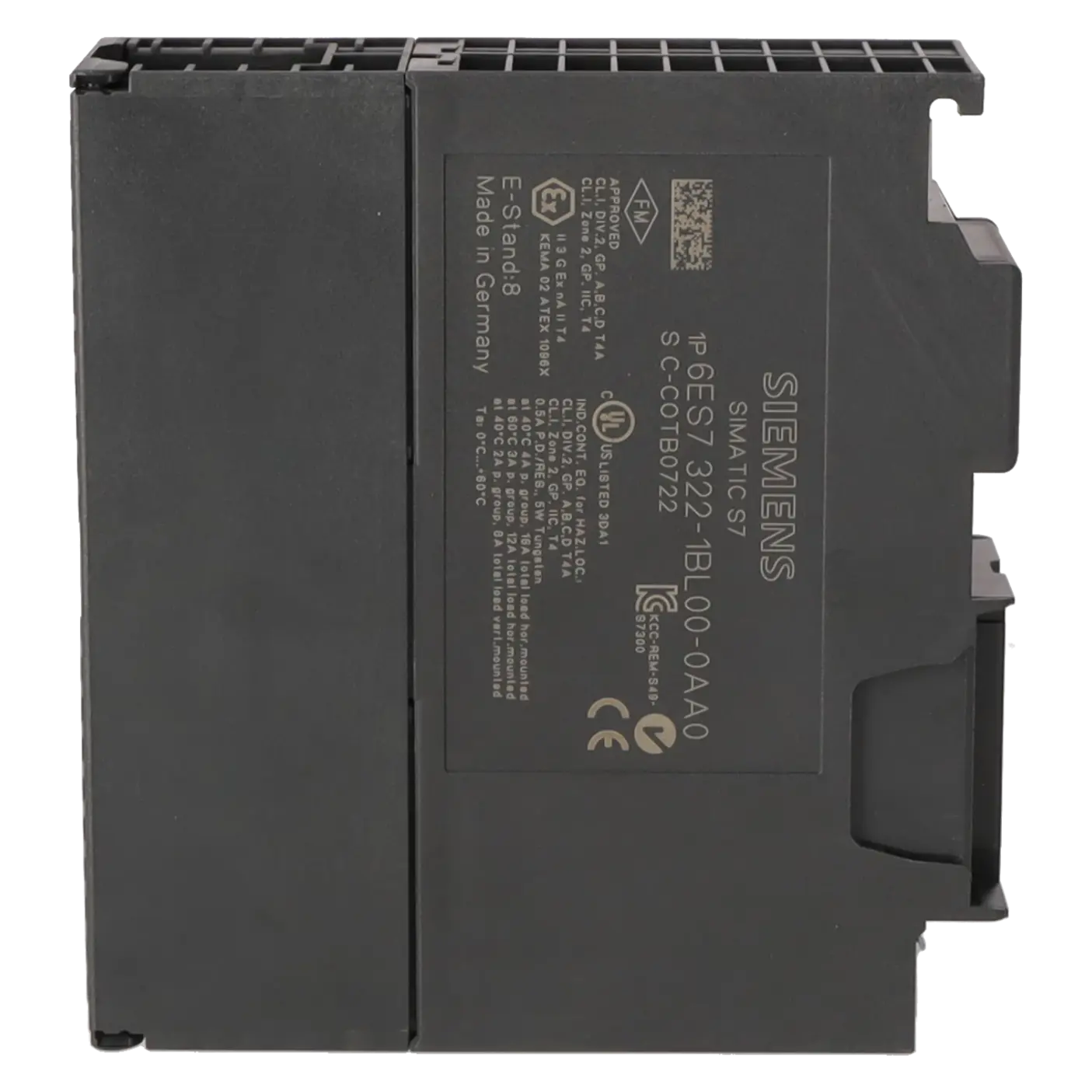

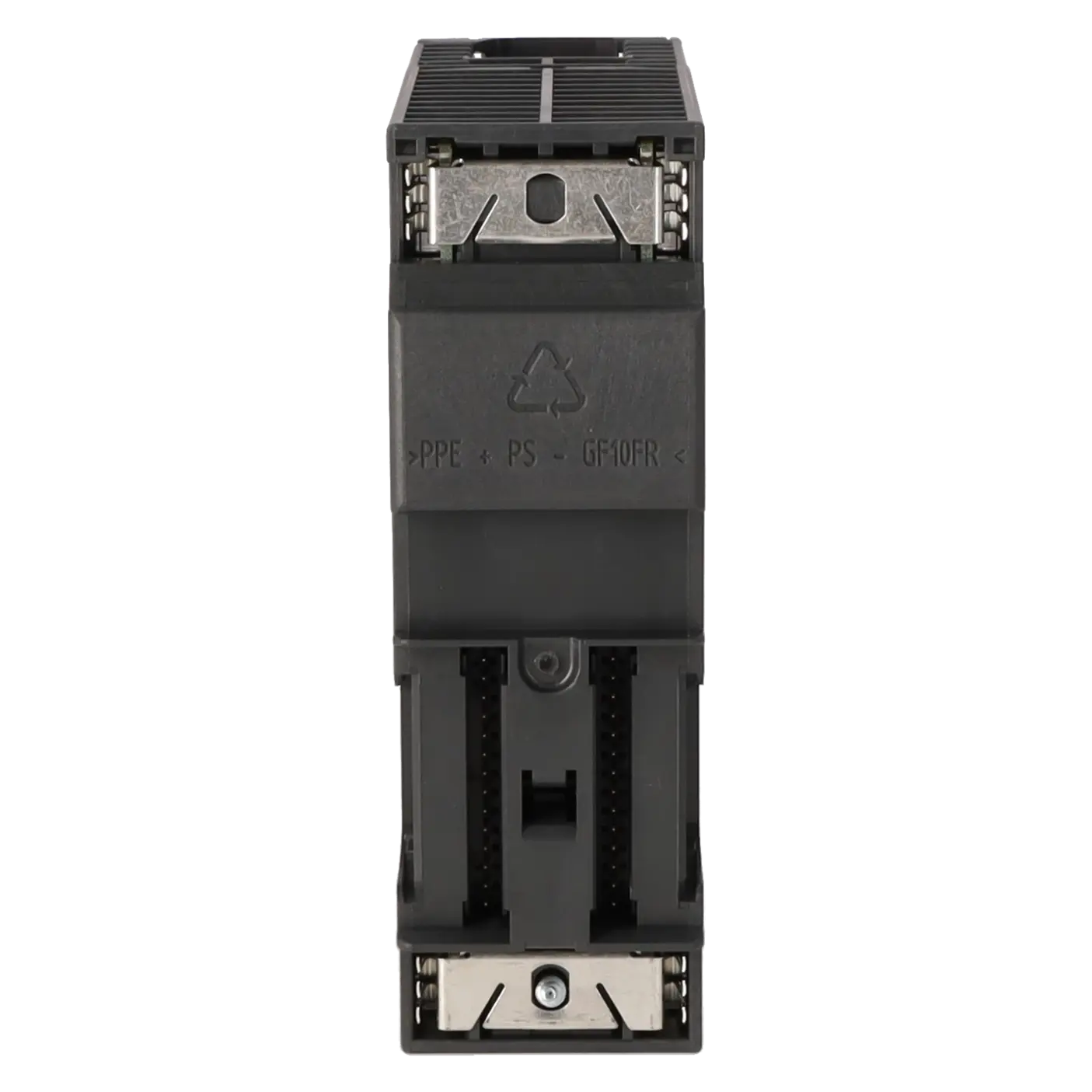

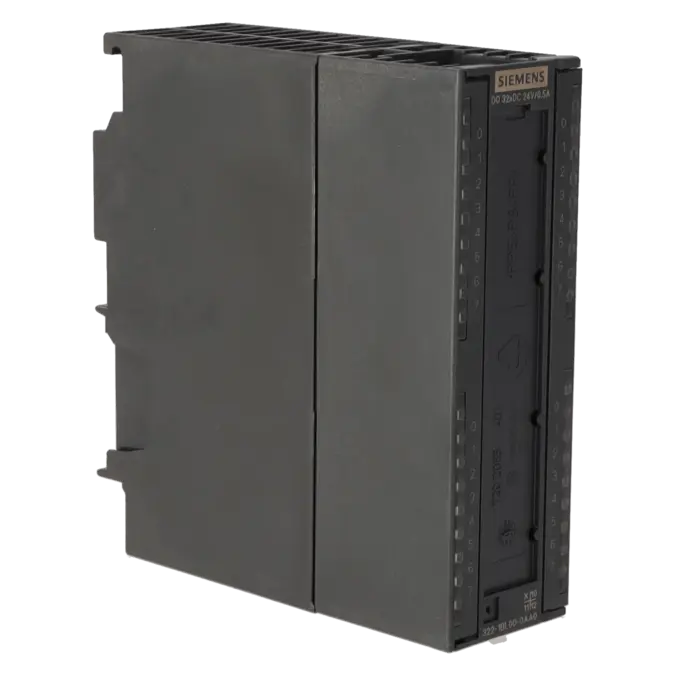

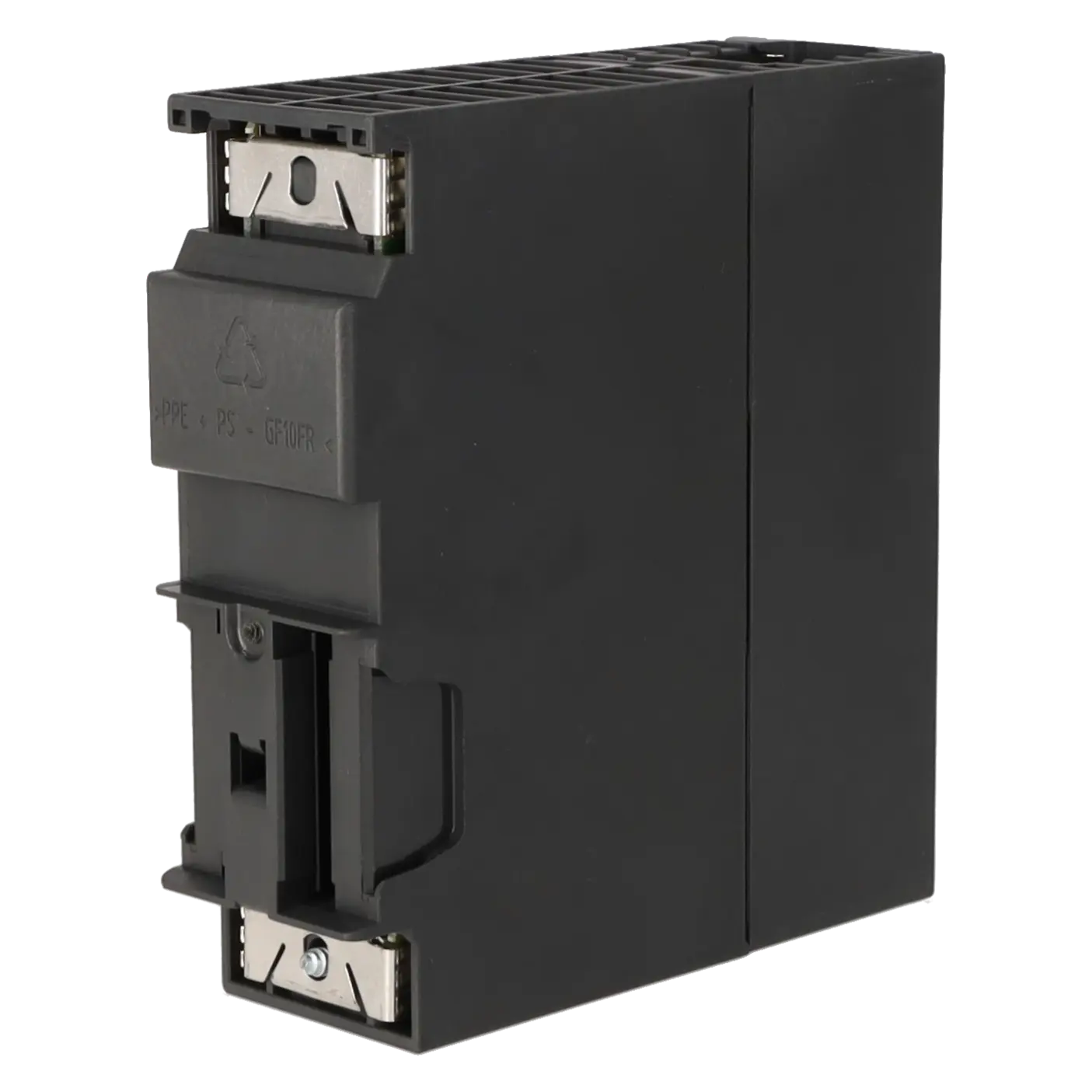

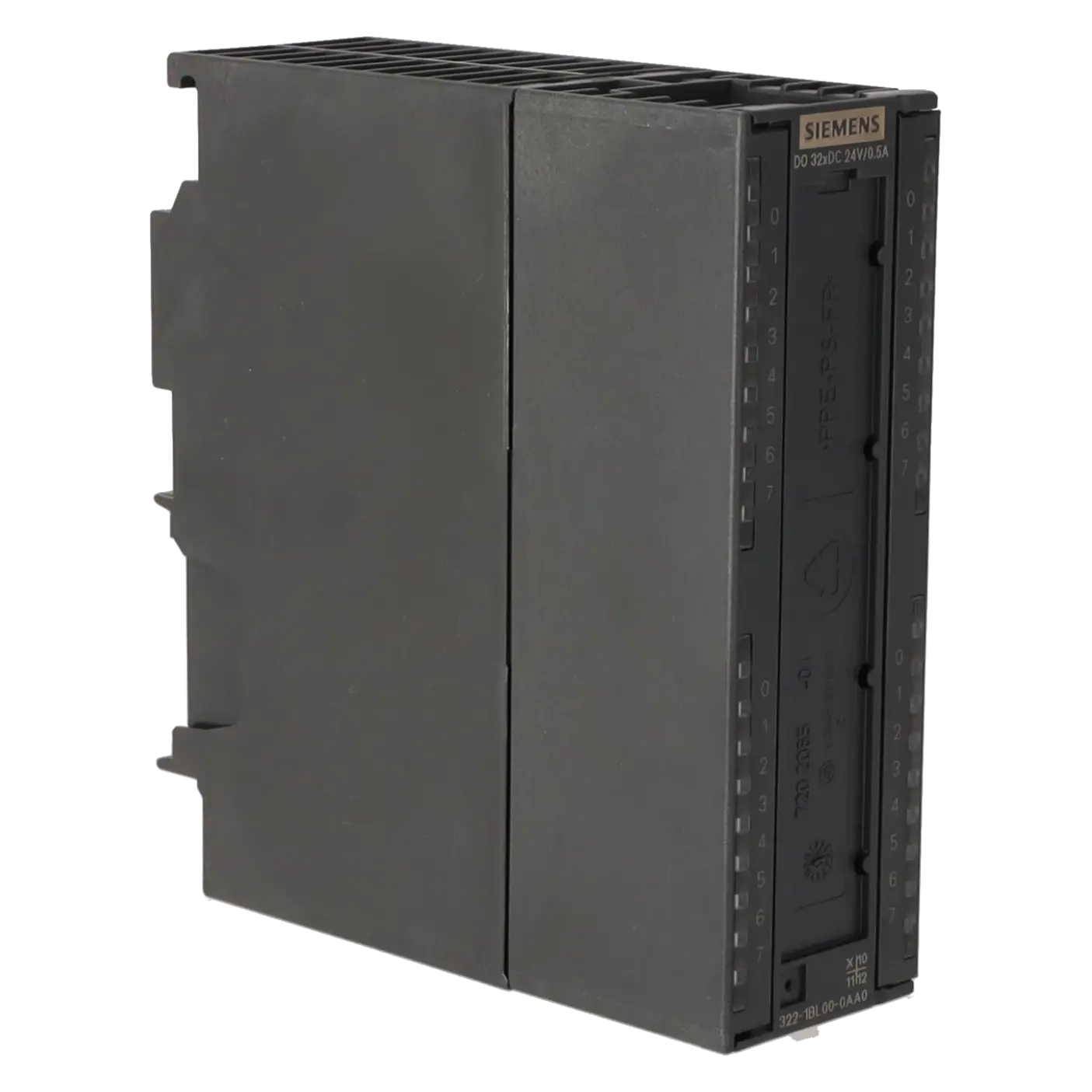

6ES7322-1BL00-0AA0 ist eine SIMATIC S7-300 Digitalausgabebaugruppe SM 322 von Siemens mit 32 digitalen 24-V-DC-Ausgängen und 0,5 A pro Kanal. Die Baugruppe ist potentialgetrennt in Gruppen zu 8 Kanälen aufgebaut und wird über einen 40-poligen Frontstecker angeschlossen. Typische Einsatzfelder sind Bestandsanlagen der Fertigungs- und Prozesstechnik, in denen Magnetventile, DC-Schütze, Koppelrelais oder Signallampen geschaltet werden. Für Instandhalter ist das Modul vor allem dann relevant, wenn eine bestehende S7-300-Anlage schnell wieder anlaufen muss und ein funktionsgleiches Ausgangsmodul für die bestehende Verdrahtung benötigt wird.

Wichtige technische Daten und was diese bedeuten

Die Baugruppe arbeitet mit 24 V DC Lastspannung L+ und erlaubt laut Siemens einen Spannungsbereich von 20,4 bis 28,8 V DC. Jeder Ausgang ist für 0,5 A Nennstrom ausgelegt, wobei der Summenstrom pro Gruppe in horizontaler Einbaulage bis 4 A beträgt; bei höherer Temperatur oder vertikaler Montage sinkt dieser Wert. Das ist wichtig für die Lastverteilung auf Ventile, Relais und Leuchtmelder. Die Ausgänge besitzen einen elektronischen Kurzschlussschutz mit einer typischen Ansprechschwelle von 1 A. Die Baugruppe schaltet schnell mit bis zu 100 µs von 0 auf 1 und 500 µs von 1 auf 0 bei ohmscher Last. Sie bietet grüne Status-LEDs pro Kanal, aber keine Diagnosefunktionen und keinen Drahtbruch- oder Lastspannungsalarm.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Siemens führt 6ES7322-1BL00-0AA0 aktuell als Ersatzteil und kennzeichnet das Produkt im Industry Mall Eintrag mit PM410: Product cancellation; als Wirksamkeitsdatum der Abkündigung ist 01.10.2025 genannt. Auch im EICHLER-Shop ist der Produktstatus mit EOP: 2025-10-01 hinterlegt. Für Betreiber von Bestandsanlagen bedeutet das: Die Baugruppe gehört klar in ein Obsoleszenz- und Bevorratungskonzept, weil Neuware mittelfristig knapper wird und Reparatur- oder Austauschstrategien wichtiger werden. Einen direkten 1:1-Produktnachfolger nennt Siemens in der aktuellen Produktdetailansicht nicht. Im offiziellen Siemens-Migrationsleitfaden zur Umstellung von S7-300/S7-400 auf S7-1500 wird die Baugruppe jedoch auf 6ES7522-1BL00-0AB0 oder 6ES7522-1BL10-0AA0 zugeordnet. Das ist eine Migrationszuordnung, kein steckkompatibler Sofortersatz.

EICHLER Leistungen für 6ES7322-1BL00-0AA0 und wann sie besonders relevant sind

Für 6ES7322-1BL00-0AA0 bietet EICHLER aktuell Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur wird mit 2 bis 5 Tagen angegeben und umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung sowie mindestens 24 Monate Garantie. Austausch-, Gebraucht- und Neuteile sind im Listing mit 1 bis 3 Tagen geführt; zusätzlich ist ein Prüfprotokoll für Digitalein-/Digitalausgabe als Option verfügbar. Für Instandhalter ist das relevant, wenn die vorhandene Verdrahtung beibehalten und Stillstand schnell beendet werden soll. Für den Einkauf schafft die Auswahl zwischen Reparatur, Austausch, gebraucht und neu mehr Spielraum bei Budget, Lieferfähigkeit und Risikosteuerung. Für Entscheider hilft diese Servicelogik, die Funktionsfähigkeit auch nach der Abkündigung der Baugruppe planbar abzusichern.

Ist 6ES7322-1BL00-0AA0 noch lieferbar oder bereits abgekündigt?

Siemens hat die Baugruppe abgekündigt. Im Industry-Mall-Eintrag steht PM410 Product cancellation mit Wirksamkeitsdatum 01.10.2025. Gleichzeitig wird das Modul weiter als Ersatzteil geführt. Für die Beschaffung heißt das: Verfügbarkeit ist weiterhin möglich, aber nicht mehr mit der Langfrist-Sicherheit eines aktiven Serienprodukts. Im EICHLER-Shop wird die Baugruppe derzeit noch in mehreren Beschaffungsformen angeboten, darunter Reparatur, Austausch, gebraucht und neu. Für Betreiber älterer S7-300-Anlagen ist deshalb eine Kombination aus Bestandsprüfung, Reparaturstrategie und Ersatzteilbevorratung sinnvoll.

Gibt es für 6ES7322-1BL00-0AA0 einen direkten Siemens Nachfolger?

Einen direkten 1:1-Nachfolger weist Siemens in der aktuellen Produktdetailansicht nicht aus. Für Modernisierungsprojekte nennt Siemens im Migrationsleitfaden von S7-300/S7-400 nach S7-1500 jedoch die Baugruppen 6ES7522-1BL00-0AB0 oder 6ES7522-1BL10-0AA0 als Zuordnung. Das ist wichtig für die Planung: Diese Module sind Migrationsoptionen in einer neueren Systemwelt, aber kein steckkompatibler Soforttausch in einer bestehenden S7-300-Rackstruktur. Vor einer Umrüstung müssen daher Verdrahtung, Mechanik, Frontstecker, Diagnoseverhalten und Projektierung separat geprüft werden.

Welcher Frontstecker passt zu 6ES7322-1BL00-0AA0?

Für die Baugruppe ist ein 40-poliger Frontstecker erforderlich. Siemens nennt in der Zubehörliste für S7-300-Module dafür unter anderem 6ES7392-1AM00-0AA0 für Schraubtechnik und 6ES7392-1BM01-0AA0 für Federzugtechnik. Das ist für Einkauf und Instandhaltung wichtig, weil viele Funktionsprobleme nicht von der Elektronik selbst kommen, sondern von beschädigten, lose sitzenden oder falsch bestückten Frontsteckern. Wer eine Baugruppe austauscht, sollte deshalb den Frontsteckerzustand immer mitprüfen und bei Kontaktproblemen den Stecker direkt mit erneuern.

Für welche Lasten ist die 6ES7322-1BL00-0AA0 besonders geeignet?

Siemens beschreibt die SM 322 als geeignet für Magnetventile, DC-Schütze und Signallampen. Genau dort spielt die Baugruppe in Bestandsanlagen ihre Stärke aus, weil viele klassische 24-V-DC-Aktoren in Fördertechnik, Verpackung, Handhabung und Maschinenperipherie in dieses Lastprofil passen. Wichtig ist dabei die richtige Auslegung der Last pro Kanal und pro Gruppe. Nicht nur der einzelne Ausgangsstrom zählt, sondern auch die Summenlast je 8er-Gruppe sowie die Einbaulage und Umgebungstemperatur. Für die Praxis bedeutet das: Vor Ersatz oder Austausch sollte nicht nur die Artikelnummer, sondern auch die reale elektrische Last geprüft werden.

Wann ist Reparatur sinnvoller als Austausch oder Neubeschaffung?

Reparatur ist besonders sinnvoll, wenn die bestehende Baugruppe mechanisch und elektrisch ins System passt, die Anlage schnell wieder in Betrieb gehen muss und kein umfassender Retrofit geplant ist. EICHLER gibt für die Reparatur 2 bis 5 Tage an und verbindet sie mit technischer Reinigung, vorbeugender Instandhaltung, Funktionsprüfung und mindestens 24 Monaten Garantie. Austausch, gebraucht oder neu sind sinnvoll, wenn die Anlage sofort wieder laufen muss oder wenn kein Zeitfenster für eine Diagnose vorhanden ist. Für den Einkauf ist das ein Vorteil, weil zwischen Zeit, Budget und Risikoprofil gewählt werden kann, ohne sofort eine vollständige Migration auslösen zu müssen.

Lohnt sich bei 6ES7322-1BL00-0AA0 ein Prüfprotokoll?

Ein Prüfprotokoll für Digitalein-/Digitalausgabe ist vor allem dann sinnvoll, wenn Baugruppen in kritischen Produktionslinien, bei wiederkehrenden Intermittenzfehlern oder im Rahmen einer qualitätsgesicherten Ersatzteilstrategie eingesetzt werden. Für Instandhalter schafft es mehr Sicherheit bei der Fehlereingrenzung nach dem Einbau. Für den Einkauf und für Entscheider verbessert es die Nachvollziehbarkeit, wenn Baugruppen als Austausch-, Gebraucht- oder Reparaturlösung in sensible Anlagen zurückgeführt werden. Im EICHLER-Angebot ist dieses Prüfprotokoll als optionale Zusatzleistung vorgesehen.
