SIEMENS 6ES7322-1BH10-0AA0

Was ist 6ES7322-1BH10-0AA0 und wo wird es eingesetzt

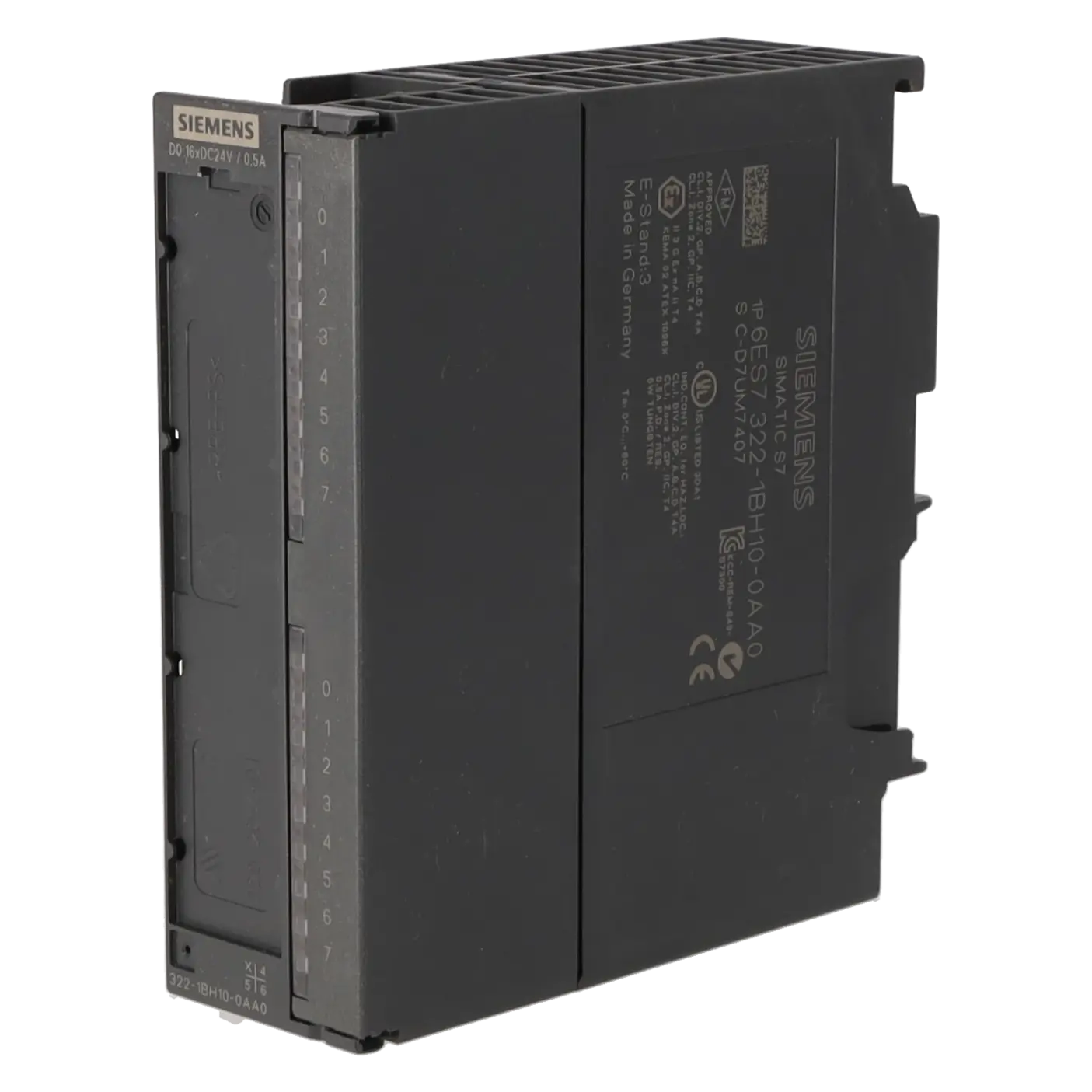

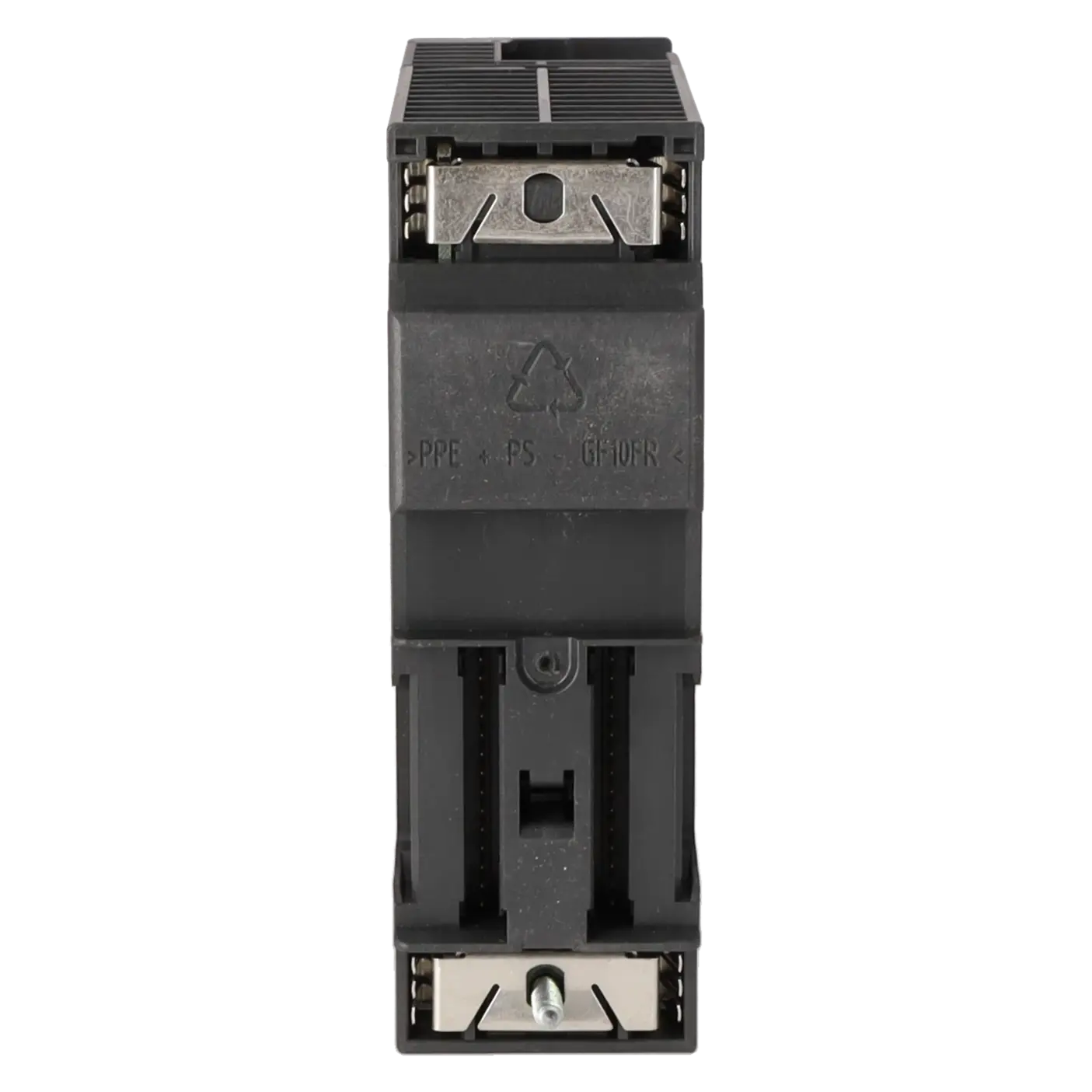

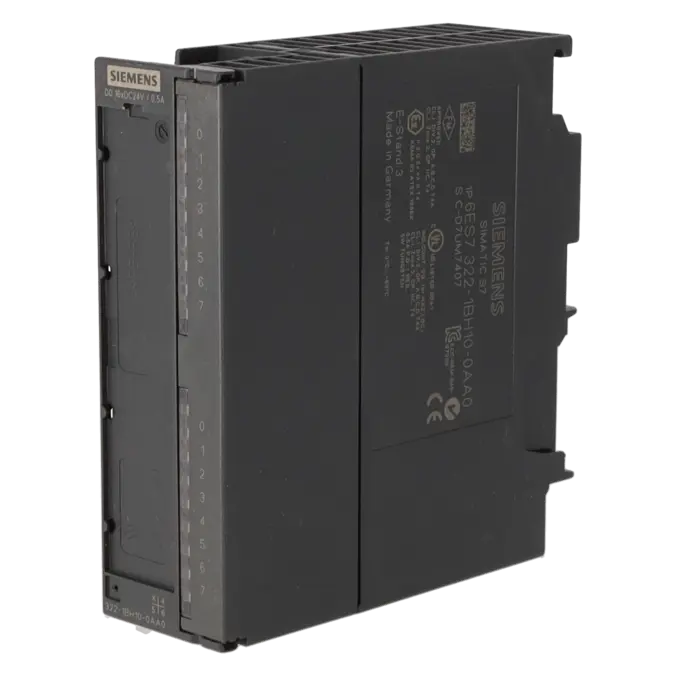

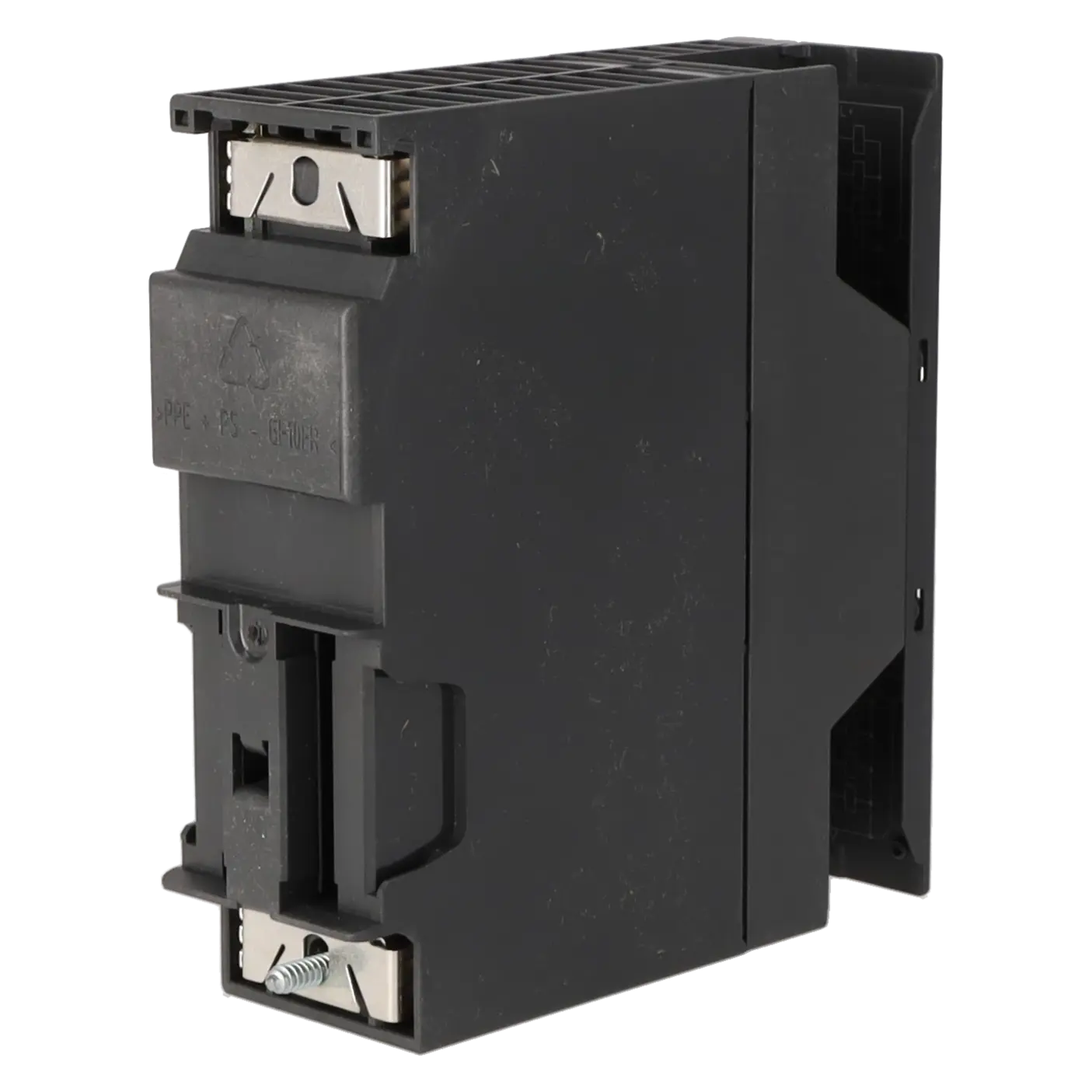

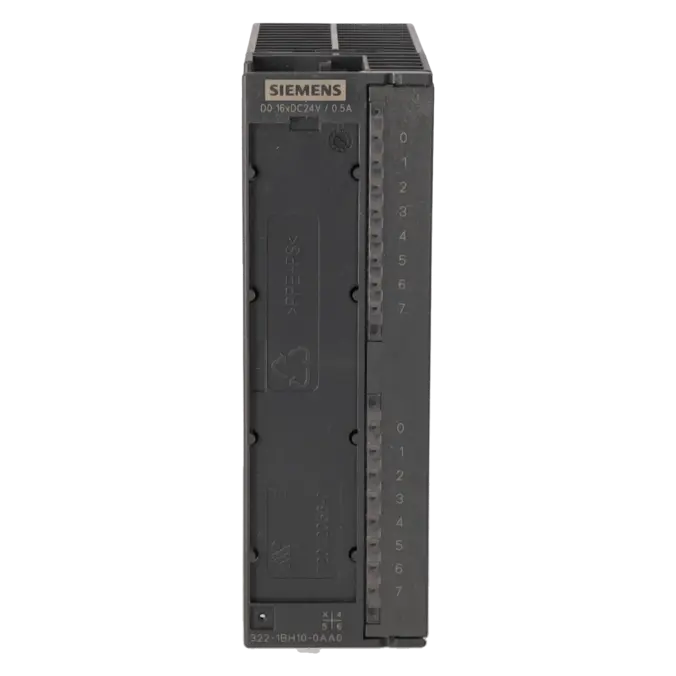

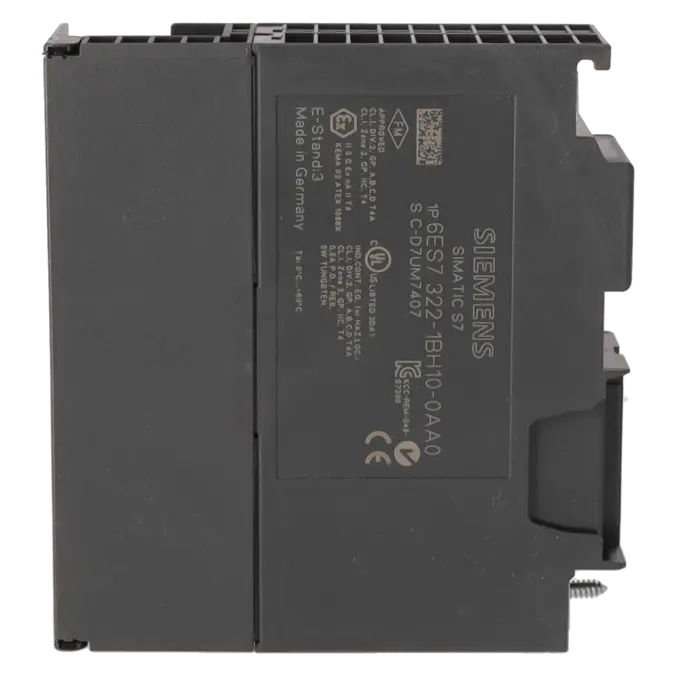

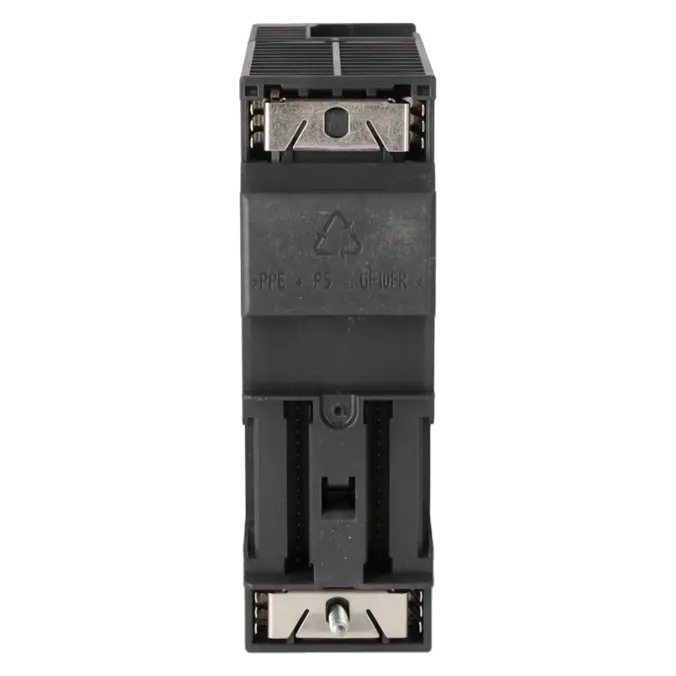

6ES7322-1BH10-0AA0 ist eine digitale Ausgangsbaugruppe SM 322 High Speed für SIMATIC S7-300. Das Modul stellt 16 digitale 24-V-DC-Ausgänge bereit und ist für das Schalten von Magnetventilen, DC-Schützen und Signalleuchten ausgelegt. Durch die Potentialtrennung in Gruppen zu 8 Kanälen eignet sich die Baugruppe für typische Maschinen- und Anlagenaufgaben, bei denen Aktoren sauber und gruppenweise versorgt werden müssen. Die High-Speed-Ausführung unterstützt außerdem taktsynchrone bzw. isochrone Anwendungen, was in zeitkritischen Automatisierungsaufgaben relevant sein kann. Für Instandhaltung und Einkauf ist die Artikelnummer wichtig, weil sie direkt die passende Baugruppe für Bestandsanlagen, Tauschgeräte und Reparaturprozesse identifiziert.

Überblick der wichtigsten technischen Daten und was diese bedeuten

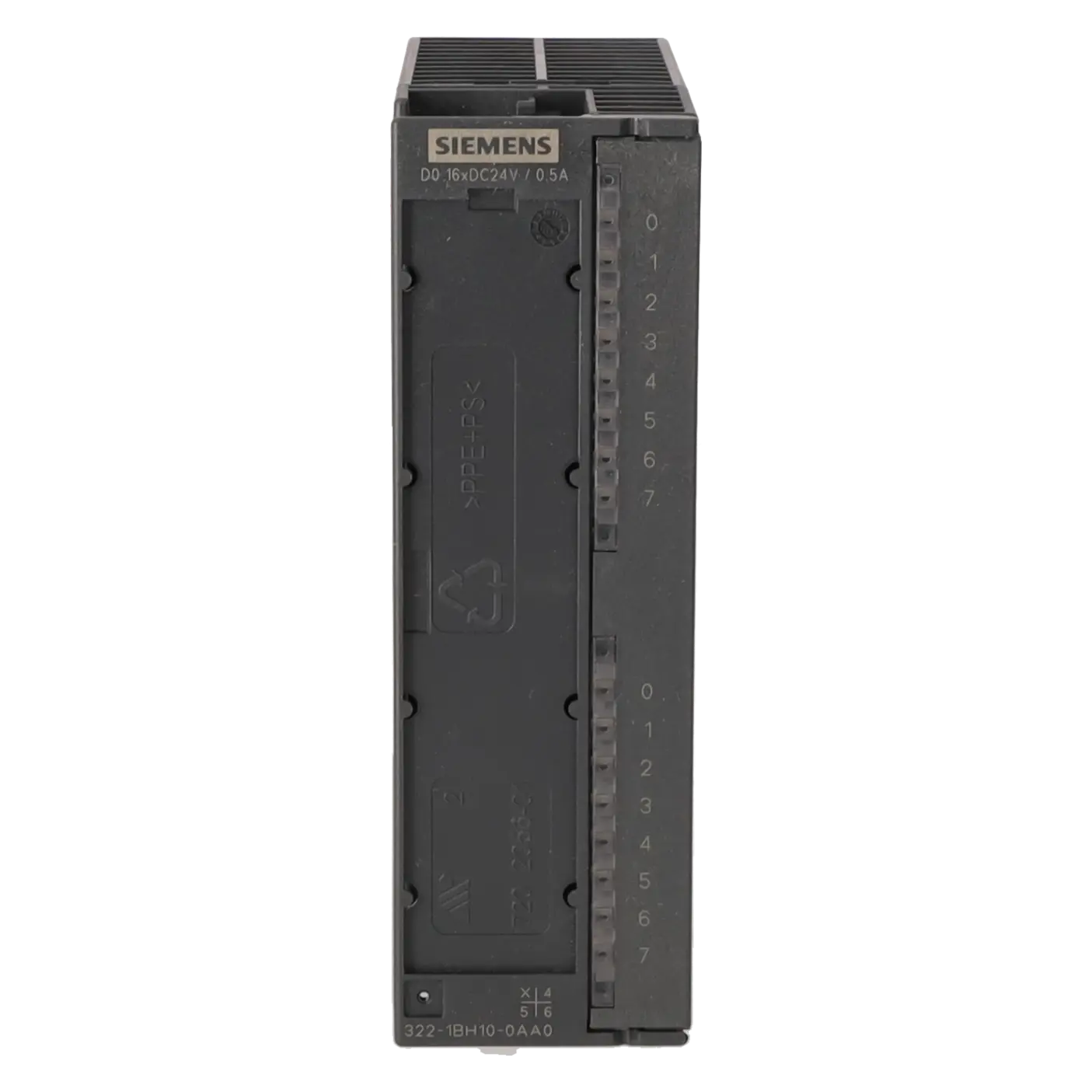

Die Baugruppe arbeitet mit 24 V DC Lastspannung bei einem zulässigen Bereich von 20,4 bis 28,8 V. Pro Kanal sind 0,5 A Nennstrom vorgesehen, der zulässige Bereich liegt bei 5 mA bis 0,6 A. Wichtig für die Praxis ist der Summenstrom je 8er-Gruppe: horizontal eingebaut sind bis 4 A bei 40 °C und 3 A bei 60 °C zulässig. Das Modul bietet elektronischen Kurzschlussschutz mit einer typischen Ansprechschwelle von 1 A, schaltet bei ohmscher Last bis 1000 Hz und benötigt einen 20-poligen Frontstecker. Für die Fehlersuche wichtig: Das Modul hat grüne Kanal-LEDs, aber keine integrierten Diagnosefunktionen. Das bedeutet, dass Verdrahtung und Lastversorgung besonders sauber geprüft werden müssen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6ES7322-1BH10-0AA0 in der Produktinformation als spare part. Zusätzlich nennt Siemens für das System SIMATIC S7-300 / ET 200M den PM400-Meilenstein ab 01.10.2023, also den Übergang in die Abkündigungsphase; auf der Siemens-Produktseite wird für diese Familie außerdem eine Discontinuation ab 01.10.2033 genannt. Für Betreiber bestehender Anlagen ist das ein klares Signal: Die Baugruppe bleibt für den Bestand relevant, gehört aber in ein strukturiertes Obsoleszenz- und Ersatzteilmanagement. Einen steckgleichen 1:1-Nachfolger innerhalb eines S7-300-Racks nennt Siemens hier nicht. Im offiziellen Siemens-Migrationsleitfaden wird jedoch für den Umstieg auf S7-1500 als funktionale Entsprechung die 6ES7522-1BH00-0AB0 genannt. Das ist ein Migrationspfad, kein direkter Drop-in-Ersatz.

Verfügbare EICHLER Leistungen und warum sie in der Praxis relevant sind

Für 6ES7322-1BH10-0AA0 bietet EICHLER aktuell Reparatur, Austausch, gebrauchte Baugruppen und neue Baugruppen an. Auf der Artikelseite werden für die Reparatur 2–5 Tage genannt; sie umfasst technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Zusätzlich sind aktuell gebrauchte Geräte mit 3–5 Tagen sowie Neugeräte mit 1–3 Tagen ausgewiesen. Für Instandhalter ist das entscheidend, wenn Stillstände schnell beendet werden müssen. Für den Einkauf schafft die Staffelung zwischen Reparatur, Gebraucht- und Neuteil eine belastbare Beschaffungsoption. Für Entscheider ist besonders relevant, dass sich die Funktionsfähigkeit auch bei fortschreitender Obsoleszenz absichern lässt, ohne sofort eine vollständige Migration der Anlage auslösen zu müssen.

Was ist der Unterschied zwischen 6ES7322-1BH10-0AA0 und 6ES7322-1BH01-0AA0?

6ES7322-1BH10-0AA0 ist die High-Speed-Variante der 16-kanaligen 24-V-DC-Ausgabebaugruppe. Siemens nennt für sie isochronen Betrieb bzw. taktsynchrone Eigenschaften. Im SPS-Forum wird der Unterschied ebenfalls so zusammengefasst: 1BH01 = Standard, 1BH10 = High Speed, unterstützt Taktsynchronität. Für Bestandsanlagen ist das wichtig, weil bei Ersatzteilbestellungen nicht nur die Kanalzahl, sondern auch die Funktionsklasse der Baugruppe stimmen muss. High Speed sollte deshalb nicht pauschal durch eine Standardausführung ersetzt werden.

Welchen Frontstecker braucht 6ES7322-1BH10-0AA0?

Die Baugruppe benötigt einen 20-poligen Frontstecker. Das ist für Beschaffung, Lagerhaltung und Serviceeinsätze wichtig, weil eine Baugruppe ohne passenden Frontstecker nicht ohne Weiteres verdrahtet oder schnell getauscht werden kann. Gerade bei Notfalltausch, Austauschbaugruppe oder vorbeugender Bevorratung sollte deshalb immer geprüft werden, ob der Frontstecker vorhanden, mechanisch intakt und korrekt codiert ist.

Ist 6ES7322-1BH10-0AA0 noch lieferbar oder bereits abgekündigt?

Aus Siemens-Sicht ist die Baugruppe bereits im Spare-Part-Status und gehört zur abgekündigten S7-300-/ET-200M-Welt. Gleichzeitig zeigt die aktuelle EICHLER-Artikelseite, dass die Baugruppe im Markt weiterhin als Reparatur, gebraucht und neu beschafft werden kann. Für Betreiber heißt das: Die Versorgung ist noch möglich, sollte aber nicht mehr als selbstverständlich betrachtet werden. Wer die Baugruppe produktionskritisch einsetzt, sollte Ersatzteilstrategie, Reparaturfähigkeit und Bevorratung jetzt aktiv absichern.

Gibt es einen Hersteller-Nachfolger für 6ES7322-1BH10-0AA0?

Siemens nennt in der offiziellen Migrationsübersicht S7-300 zu S7-1500 als funktionale Entsprechung die 6ES7522-1BH00-0AB0. Das ist jedoch kein steckgleicher Nachfolger, sondern eine Baugruppe für die S7-1500-Plattform. Für bestehende S7-300-Anlagen ist das also keine Sofortlösung für den reinen Modultausch, sondern ein Hinweis für geplante Modernisierung und Plattformwechsel. Für den laufenden Betrieb bleiben daher Reparatur, Austausch und verfügbare Lagerware besonders relevant.

Wann ist Reparatur sinnvoller als Gebraucht- oder Neuteilbeschaffung?

Eine Reparatur ist besonders sinnvoll, wenn die Bestandsbaugruppe schnell wieder in die Anlage zurückgeführt werden soll und die vorhandene Hardwarekonfiguration unverändert bleiben muss. Ein gebrauchtes Ersatzteil ist oft attraktiv, wenn eine Baugruppe kurzfristig benötigt wird und die Anlage wegen Obsoleszenz nicht mehr langfristig auf Neuteile setzen kann. Ein Neuteil eignet sich vor allem dann, wenn aktuelle Verfügbarkeit besteht und die Anlage noch mehrere Jahre stabil mit S7-300 weiterbetrieben werden soll. Da EICHLER für diesen Artikel aktuell alle drei Wege abbildet, lässt sich die Entscheidung gut nach Stillstandsdruck, Budget und Lagerstrategie treffen.

Kann die 6ES7322-1BH10-0AA0 für schnelle Schaltaufgaben interessant sein?

Ja. Siemens beschreibt die Baugruppe ausdrücklich als High Speed und nennt isochronen Betrieb sowie den Einsatz mit High-Speed-Countern. Im Praxisumfeld wird genau diese Variante auch dann genannt, wenn schnellere Digitalausgaben gegenüber Standardbaugruppen benötigt werden. Für Anwender bedeutet das: Die Baugruppe ist nicht nur eine einfache 16-fach-Ausgabe, sondern kann Vorteile bringen, wenn kurze Schaltzeiten und definierte zeitliche Abläufe gefragt sind. Trotzdem müssen die elektrischen Grenzen wie 0,5 A pro Kanal, 24 V DC und die Gruppenströme eingehalten werden.
