SIEMENS 6ES7322-1BF01-0AA0

Was ist 6ES7322-1BF01-0AA0 und wo wird es eingesetzt

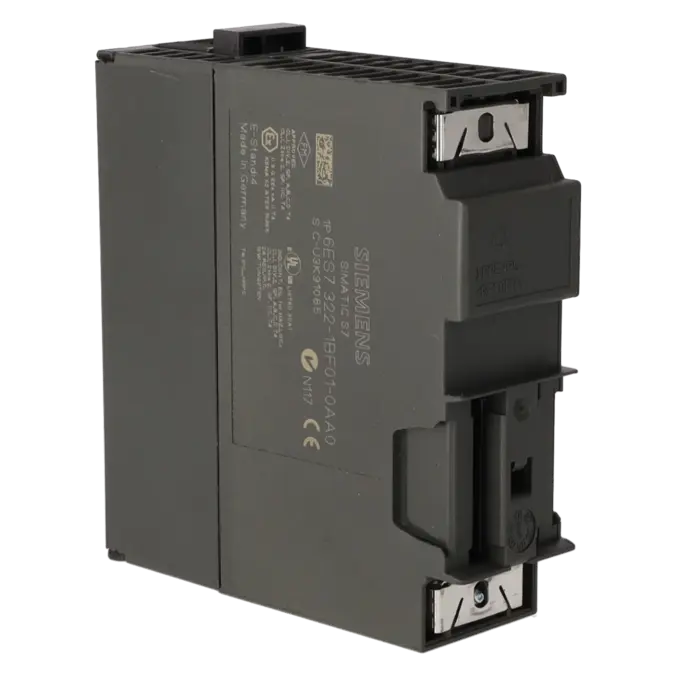

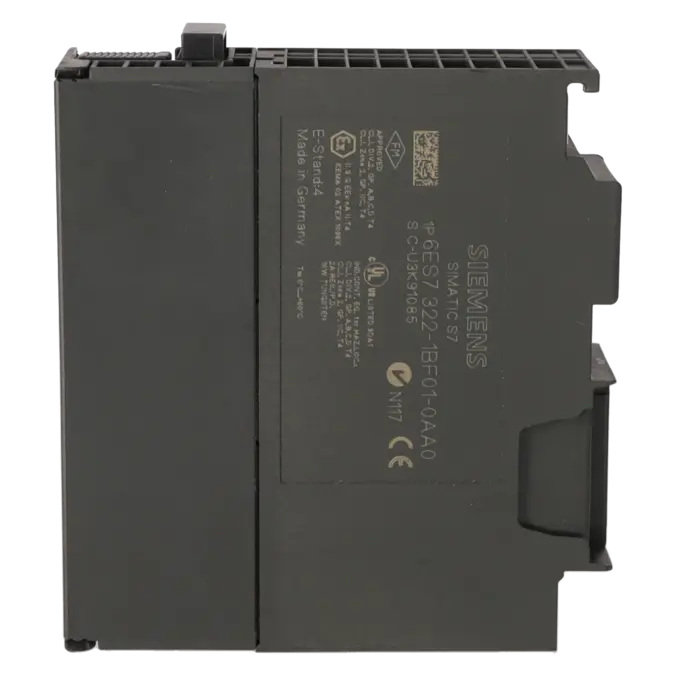

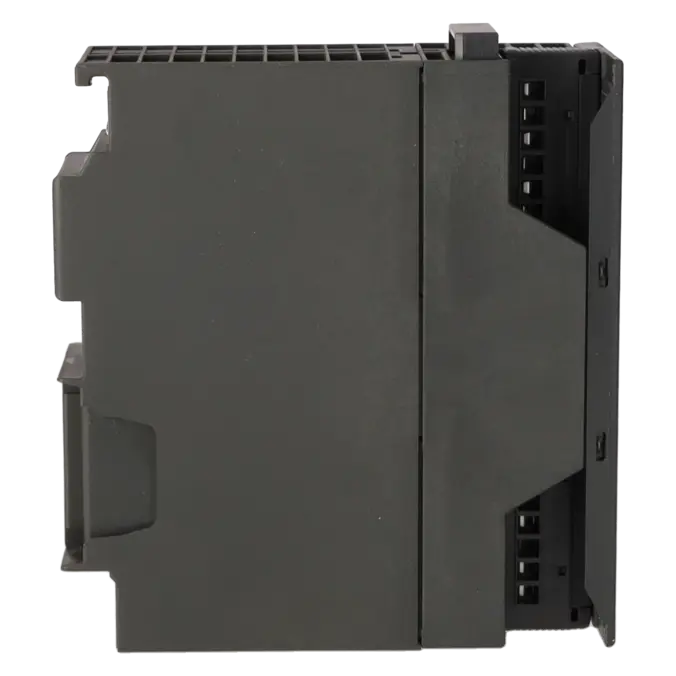

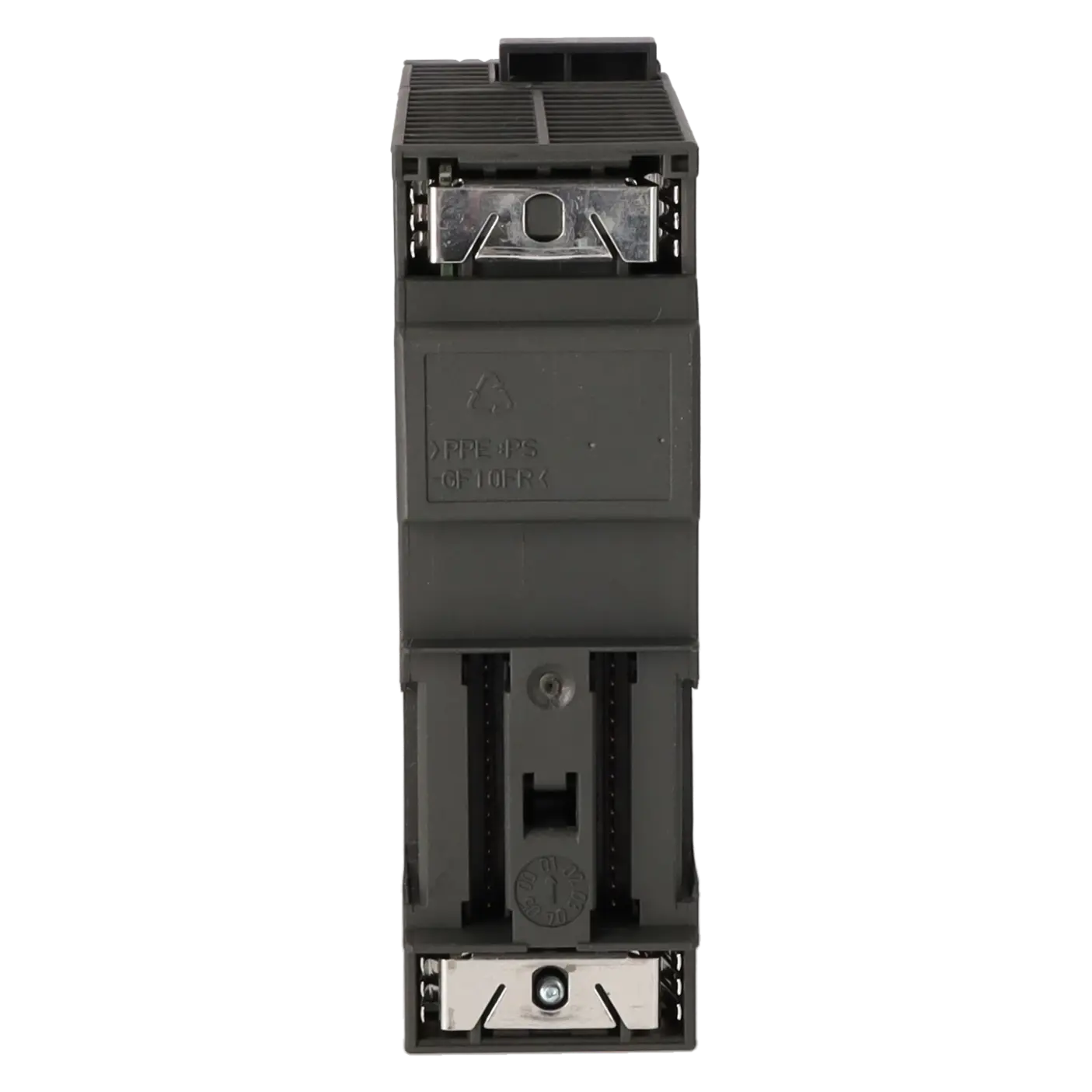

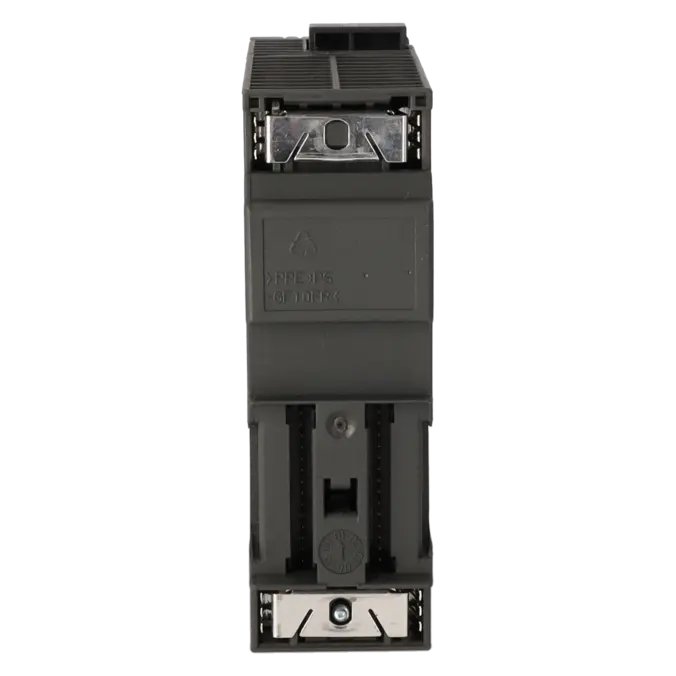

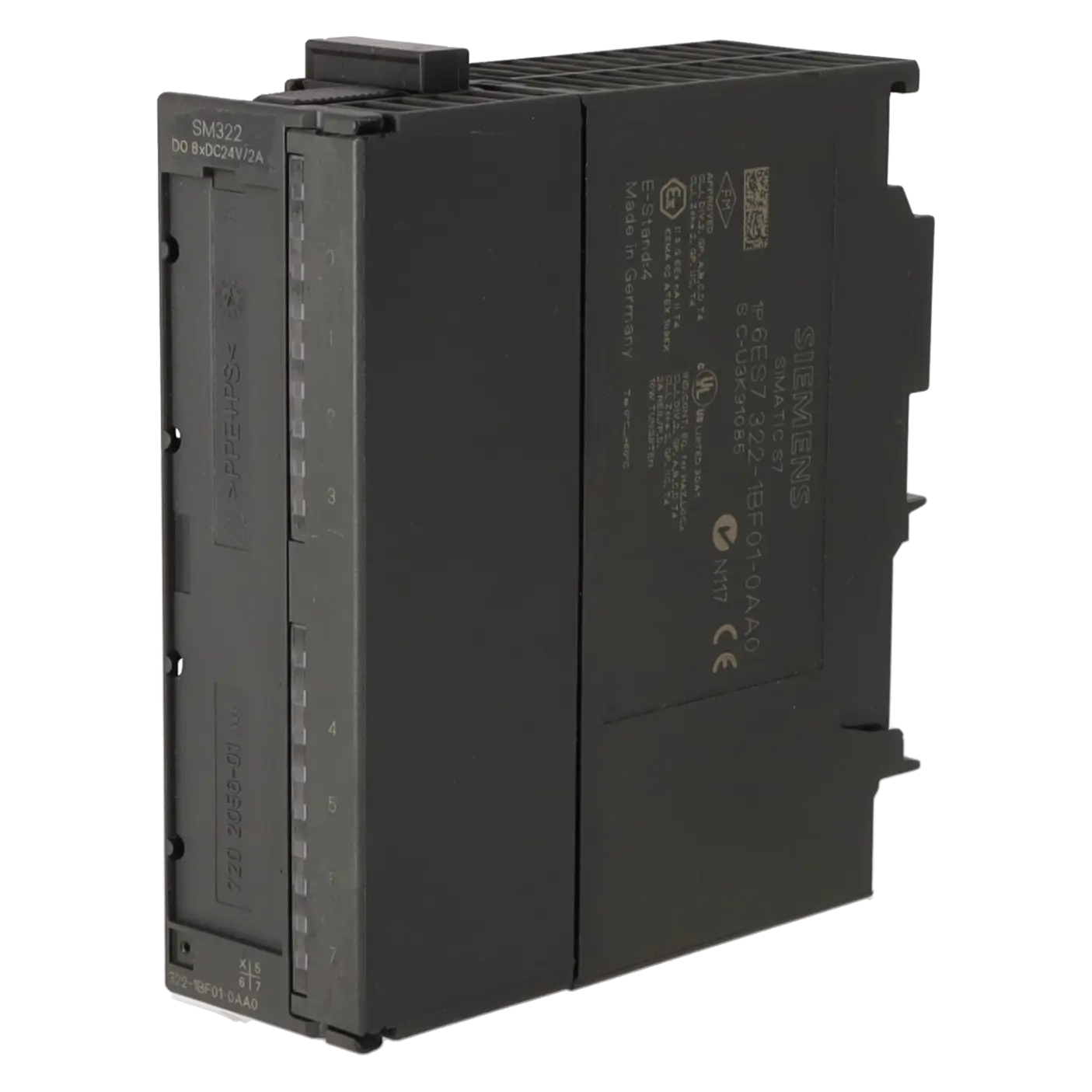

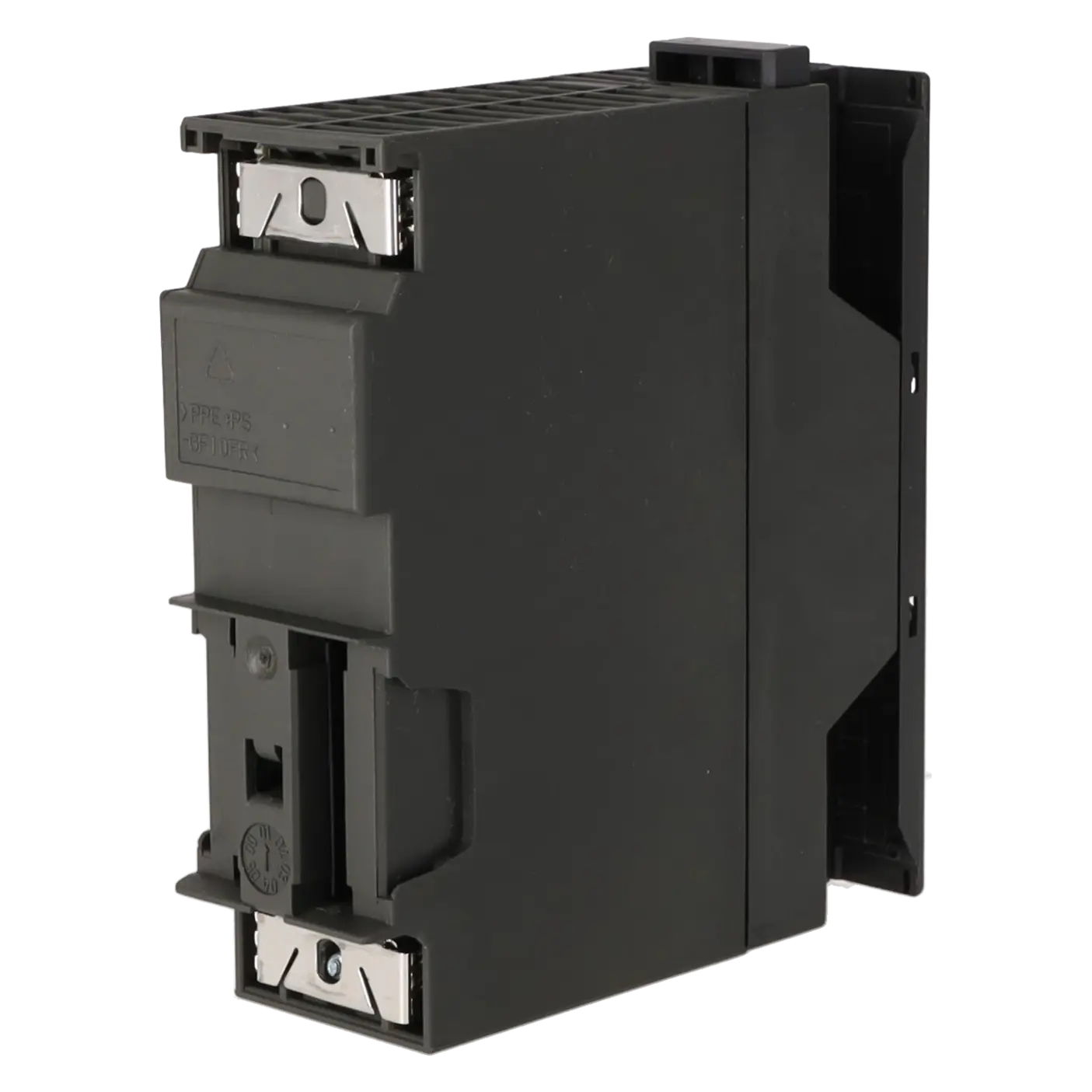

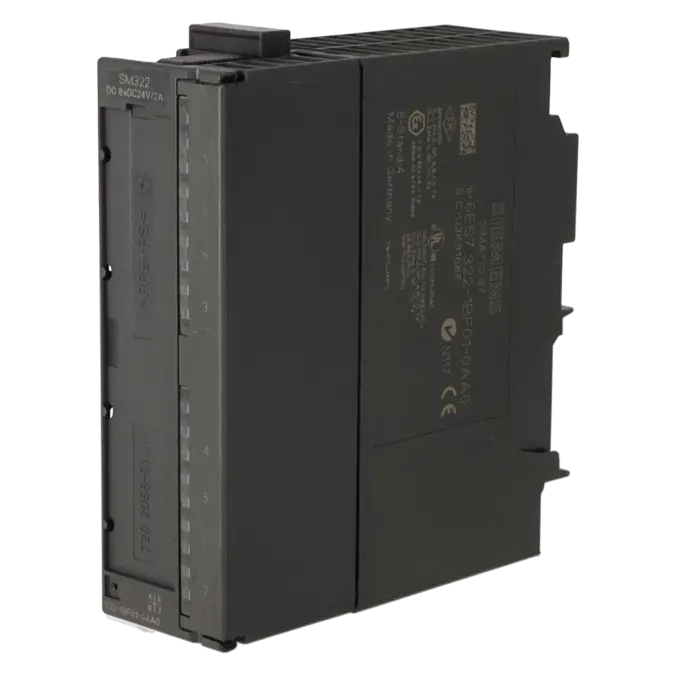

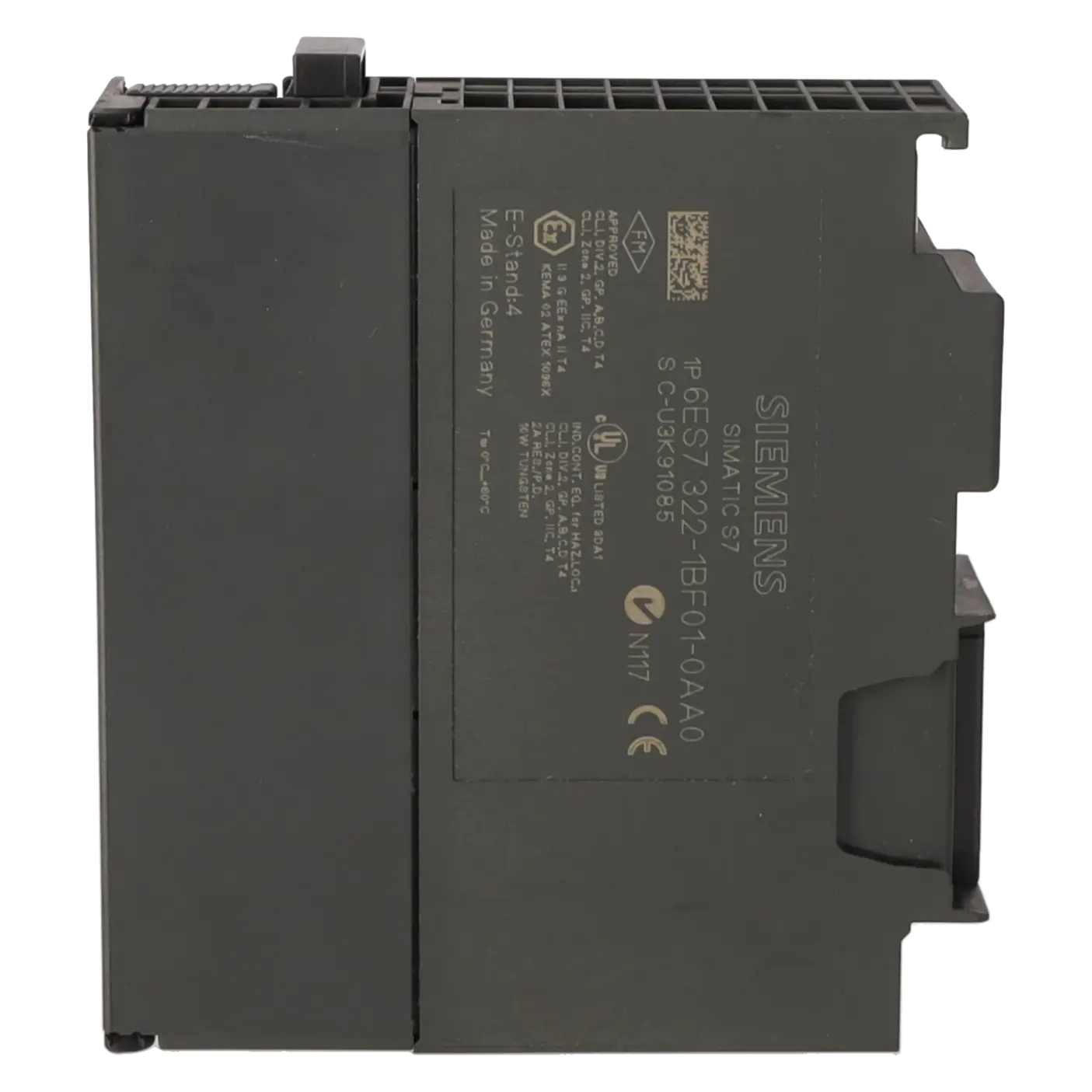

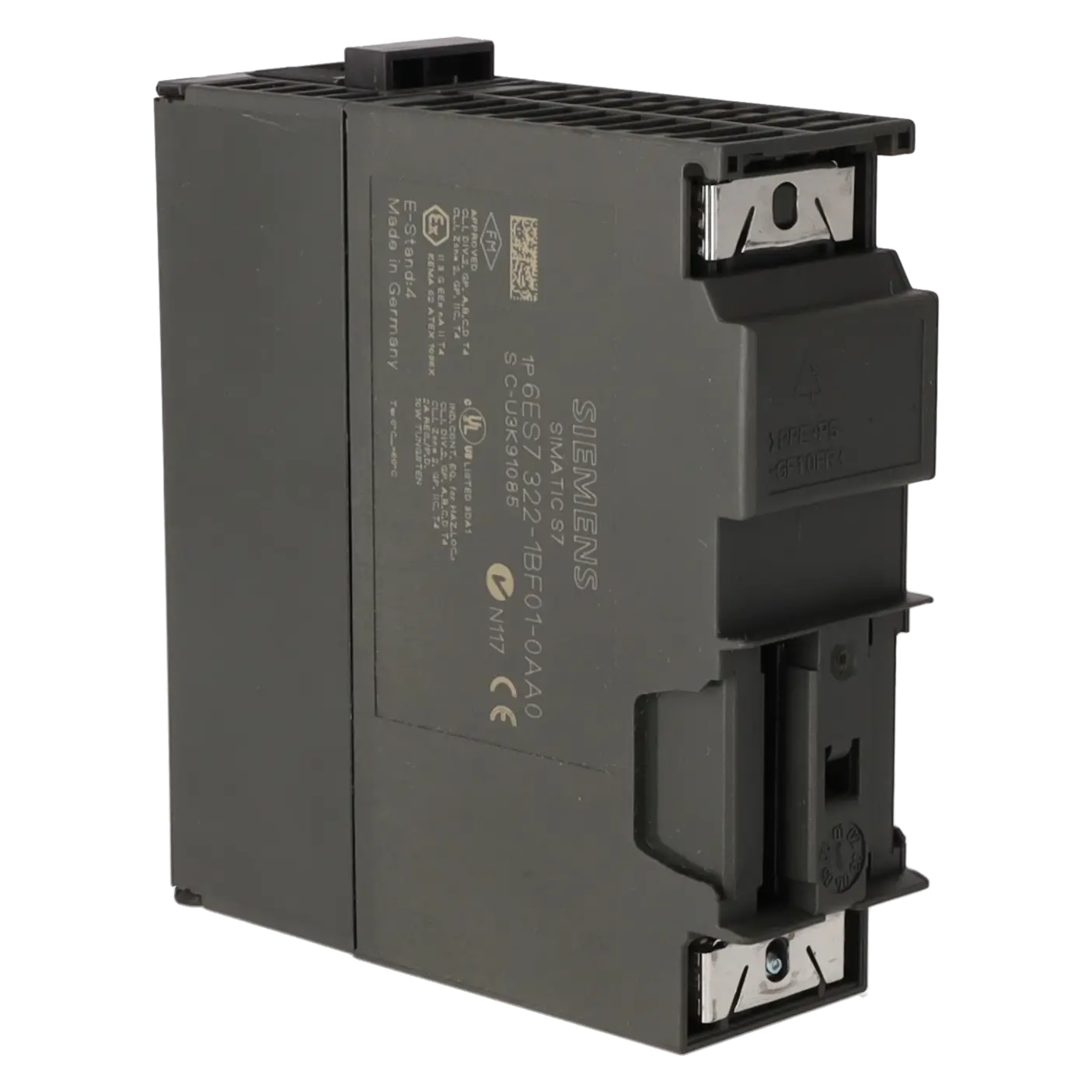

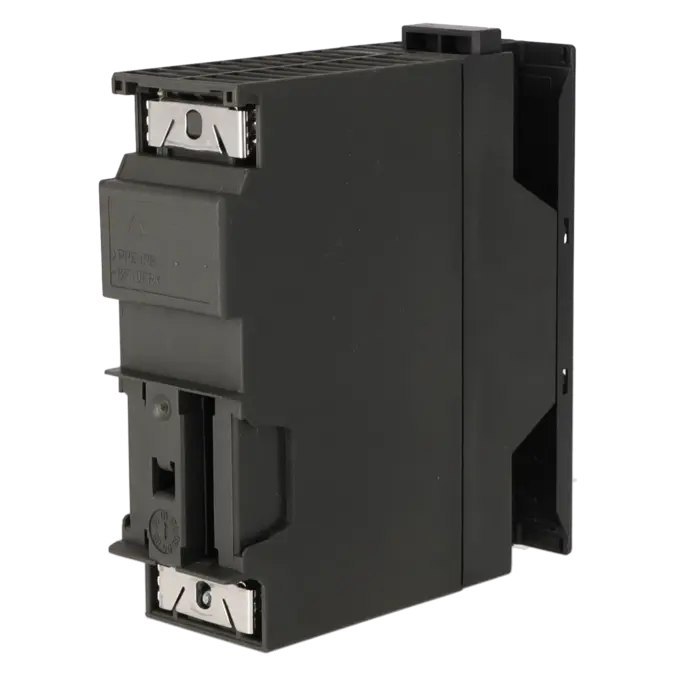

6ES7322-1BF01-0AA0 ist eine digitale Ausgangsbaugruppe SM 322 aus der Siemens Baureihe SIMATIC S7-300. Die Baugruppe wird eingesetzt, um digitale 24-V-DC-Signale aus der SPS an Aktoren im Feld auszugeben. Typische Anwendungen sind das Schalten von Magnetventilen, Gleichstromschützen, Meldeleuchten oder vergleichbaren Lasten in Maschinen, Anlagen und Schaltschrankumgebungen. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer wichtig, weil sie die Baugruppe von anderen SM-322-Varianten mit abweichender Kanalzahl, Strombelastbarkeit oder Anschlusstechnik unterscheidet. Besonders relevant ist der Artikel bei Bestandsanlagen, in denen bestehende SIMATIC S7-300 Steuerungen weiterbetrieben und identische Ersatzbaugruppen benötigt werden.

Wichtige technische Daten und was diese in der Praxis bedeuten

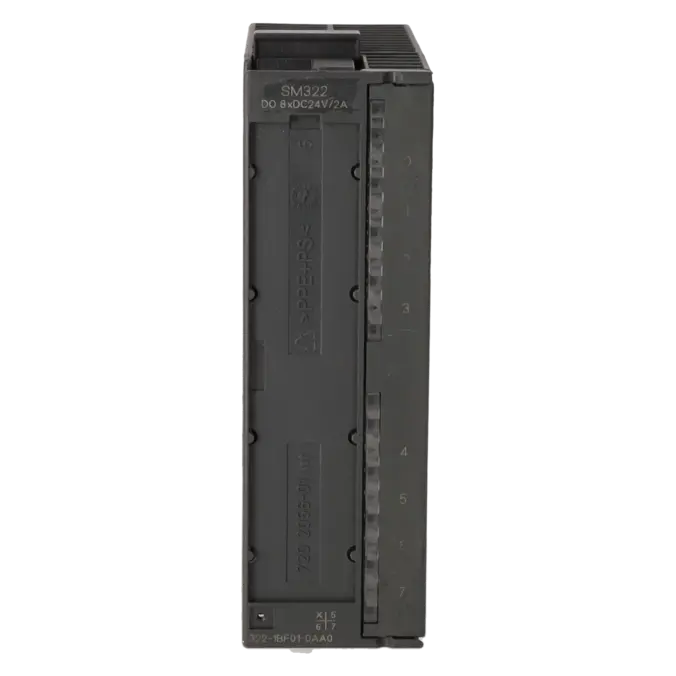

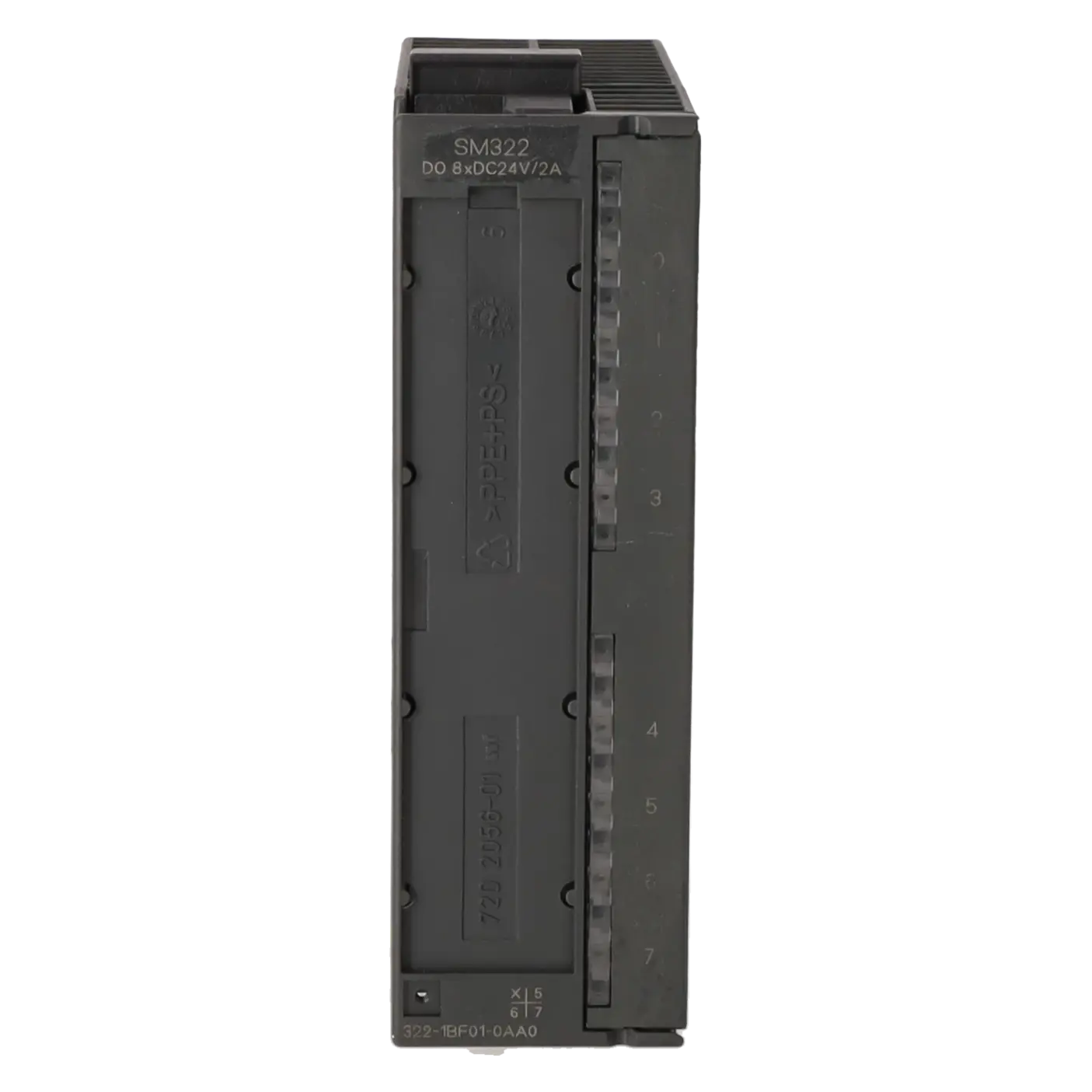

Die Baugruppe 6ES7322-1BF01-0AA0 verfügt über 8 digitale Ausgänge mit einer Lastnennspannung von DC 24 V und einem Ausgangsstrom von 2 A. Die Ausgänge sind potenzialgetrennt und in Gruppen zu vier Kanälen aufgebaut, was bei Verdrahtung, Fehlersuche und Austausch berücksichtigt werden muss. Für die Installation ist ein 20-poliger Frontstecker erforderlich. Die Kanal-Statusanzeige erfolgt über grüne LEDs pro Ausgang, während Diagnosefunktionen und Alarme bei dieser Variante nicht zur Verfügung stehen. In der Praxis bedeutet das, dass Störungen nicht allein über Diagnosemeldungen bewertet werden können. Entscheidend sind der Abgleich von Projektierung, Lastversorgung, Frontstecker, Aktorverdrahtung und tatsächlichem Signalzustand.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7322-1BF01-0AA0 ist der Produktstatus mit EOP 2025-10-01 gekennzeichnet. Damit rückt die Baugruppe in einen besonders relevanten Obsoleszenzkontext für Betreiber von SIMATIC-S7-300-Bestandsanlagen. Instandhaltung und Einkauf sollten prüfen, ob die Baugruppe weiterhin als Ersatzteil beschafft, repariert, ausgetauscht oder strategisch bevorratet werden soll. Ein verifizierter, kompatibler Nachfolger sollte nicht ohne technische Prüfung eingeplant werden, da Kanalzahl, Strombelastbarkeit, Frontstecker, Projektierung und Anlagenfreigaben übereinstimmen müssen. Für Produktionsverantwortliche ist dieser Life-Cycle-Status ein Hinweis, die Ersatzteilstrategie rechtzeitig zu bewerten, um ungeplante Stillstände, Beschaffungsrisiken und kurzfristige Migrationsentscheidungen zu vermeiden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Für 6ES7322-1BF01-0AA0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die bestehende Baugruppe weiter in der Anlage verwendet werden soll und eine Migration wirtschaftlich oder zeitlich nicht geplant ist. Ein Austauschgerät kann Stillstandszeiten reduzieren, wenn die Anlage kurzfristig wieder anlaufen muss. Bei abgekündigten S7-300-Baugruppen unterstützt Life Cycle Management dabei, Bestände, Reparaturfähigkeit, Bevorratung und Versorgungsrisiken strukturiert zu bewerten. Ergänzend können technischer Vor-Ort-Service und S7-Schulungen helfen, Fehler direkt an der Anlage einzugrenzen, Projektstände zu sichern und Instandhaltungsteams bei Diagnose, Austausch und Wiederinbetriebnahme zu stärken.

Kann 6ES7322-1BF01-0AA0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die digitale Ausgangsbaugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden SIMATIC S7-300 Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Anschließend wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft, wodurch Reparatur, Wiederverwendung und Ersatzteilstrategie besser planbar werden.

Was tun, wenn 6ES7322-1BF01-0AA0 schwer zu beschaffen ist?

Bei erschwerter Beschaffung sollten Reparatur, Austauschgerät und Bevorratung parallel bewertet werden. Für die Instandhaltung steht zunächst die kurzfristige Wiederinbetriebnahme im Vordergrund, während der Einkauf Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop prüfen oder über eine Anfrage klären kann. Bei abgekündigten Baugruppen ist außerdem eine Versorgungsstrategie sinnvoll, die kritische Anlagenbereiche, vorhandene Ersatzteile und mögliche Reparaturwege berücksichtigt. So lässt sich vermeiden, dass eine einzelne digitale Ausgangsbaugruppe ungeplant zum Stillstandsrisiko wird.

Gibt es einen Nachfolger für 6ES7322-1BF01-0AA0?

Ein Nachfolger sollte nur eingesetzt werden, wenn Kompatibilität, Projektierung und technische Eignung eindeutig geprüft sind. Bei 6ES7322-1BF01-0AA0 sind Kanalzahl, Lastspannung, Ausgangsstrom, Potenzialtrennung, Frontstecker und Anlagenfreigaben entscheidend. Ein scheinbar ähnliches SM-322-Modul kann andere elektrische Eigenschaften oder Diagnosefunktionen besitzen und dadurch nicht ohne Prüfung austauschbar sein. Wenn kein verifizierter Ersatztyp feststeht, sind Reparatur, identischer Austausch oder geplante Migration die risikoärmeren Wege für bestehende Anlagen.

Woran erkennt man einen Defekt an 6ES7322-1BF01-0AA0?

Ein Defekt zeigt sich häufig daran, dass ein Ausgang trotz gesetztem Signal nicht schaltet, eine Ausgangsgruppe ausfällt oder am Aktor keine ausreichende Spannung ankommt. Auch abweichende Messwerte unter Last, sporadische Schaltprobleme oder wiederkehrende Ausfälle nach Erwärmung können Hinweise sein. Da diese Baugruppe keine umfassende Diagnosefunktion bereitstellt, ist eine messtechnische Eingrenzung besonders wichtig. Erst wenn Versorgung, Frontstecker, Verdrahtung, Last und Projektierung ausgeschlossen sind, sollte die Baugruppe selbst als Fehlerursache bewertet werden.

Wann ist Austausch statt Reparatur sinnvoll?

Ein Austausch ist sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss oder wenn die Fehleranalyse vor Ort bereits klar auf die Baugruppe als Ursache hinweist. Eine Reparatur ist dagegen interessant, wenn die Baugruppe weiterverwendet werden soll, Ersatz schwer planbar ist oder Obsoleszenzrisiken reduziert werden müssen. Wirtschaftlich sollte die Entscheidung über Stillstandszeit, Reparaturfähigkeit, Ersatzteilverfügbarkeit und Anlagenkritikalität getroffen werden. Bei EICHLER kann ein Austauschgerät die schnelle Wiederinbetriebnahme unterstützen, während die defekte Baugruppe anschließend zur Reparatur oder Bewertung eingesendet werden kann.

Welcher Frontstecker wird für 6ES7322-1BF01-0AA0 benötigt?

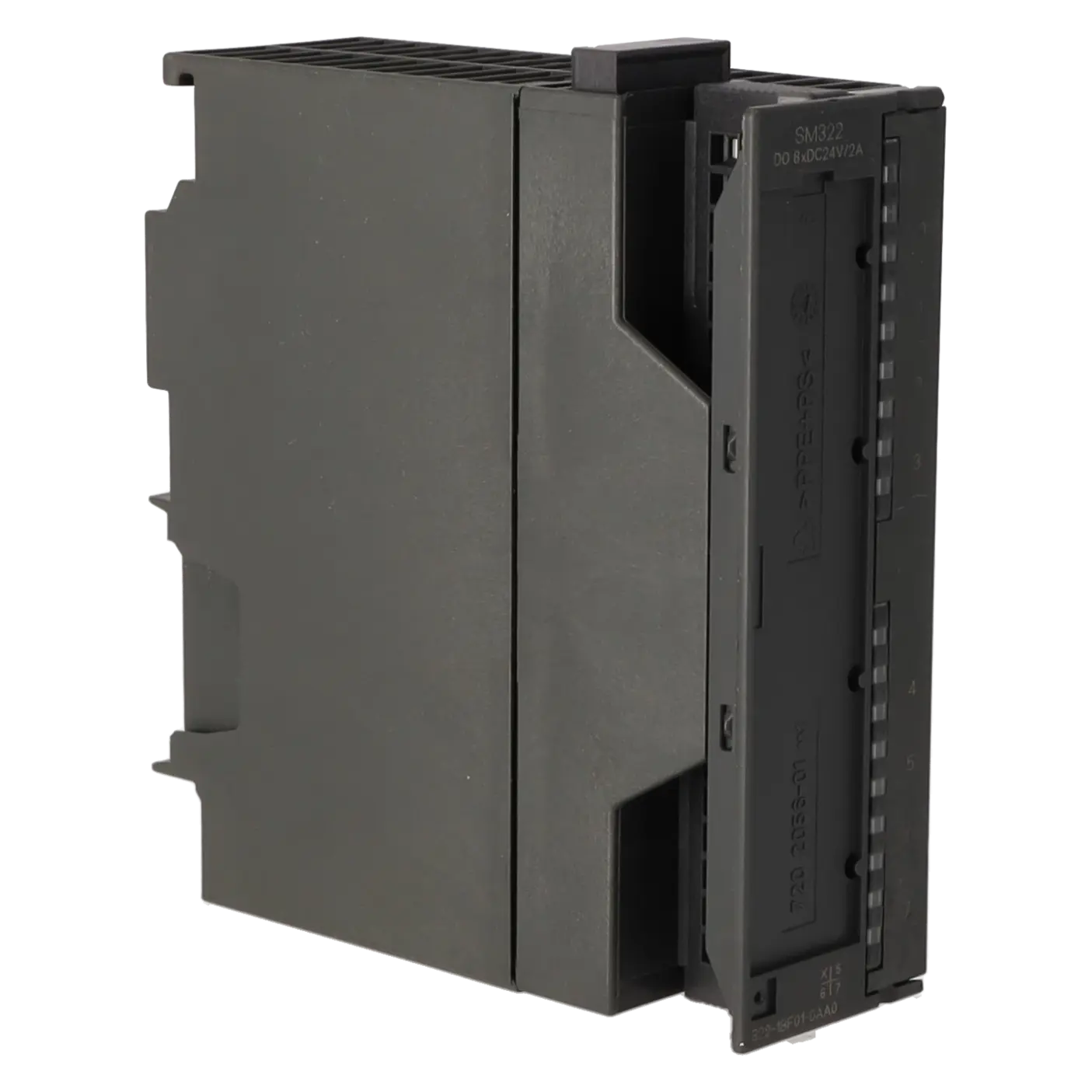

Für 6ES7322-1BF01-0AA0 ist ein 20-poliger Frontstecker erforderlich. Das ist beim Austausch wichtig, weil andere SM-322-Varianten abweichende Stecker oder Kanalbelegungen besitzen können. Vor dem Einbau sollte geprüft werden, ob der vorhandene Frontstecker mechanisch korrekt sitzt, die Adern eindeutig gekennzeichnet sind und die Klemmenkontakte zuverlässig schließen. Fehler am Frontstecker können dazu führen, dass die LED einen Ausgangszustand anzeigt, der Aktor im Feld aber nicht korrekt angesteuert wird.

Ist 6ES7322-1BF01-0AA0 für eine Bevorratungsstrategie geeignet?

Ja, die Baugruppe kann für eine Bevorratungsstrategie relevant sein, wenn sie in produktionskritischen S7-300-Anlagen eingesetzt wird. Besonders bei abgekündigten oder schwer beschaffbaren Komponenten sollte bewertet werden, wie viele Anlagen betroffen sind, welche Ausgänge kritische Aktoren schalten und welche Stillstandsfolgen ein Ausfall hätte. Life Cycle Management hilft dabei, Bestände, Reparaturfähigkeit und Ersatzteilbedarf strukturiert zu erfassen. So kann der Einkauf vorausschauend planen, ohne sich ausschließlich auf kurzfristige Beschaffung im Störfall verlassen zu müssen.
