SIEMENS 6ES7321-1FF01-0AA0

Was ist 6ES7321-1FF01-0AA0 und wo wird es eingesetzt

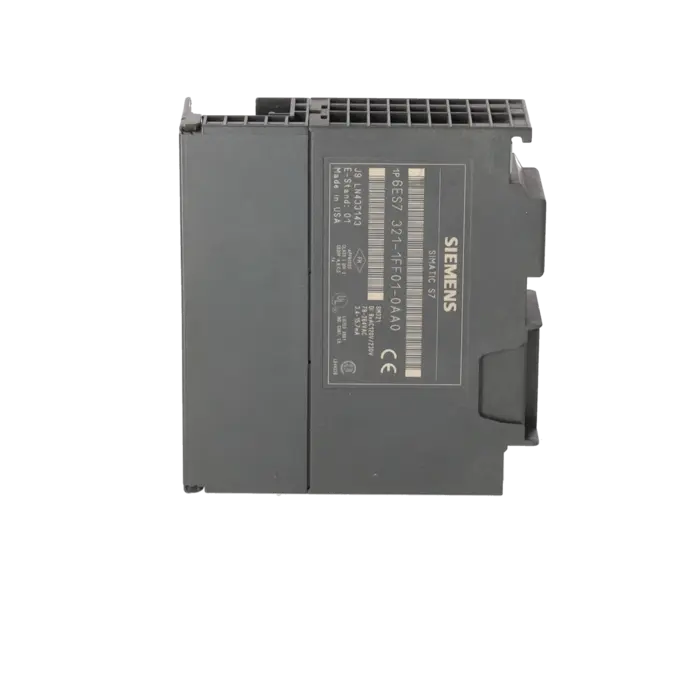

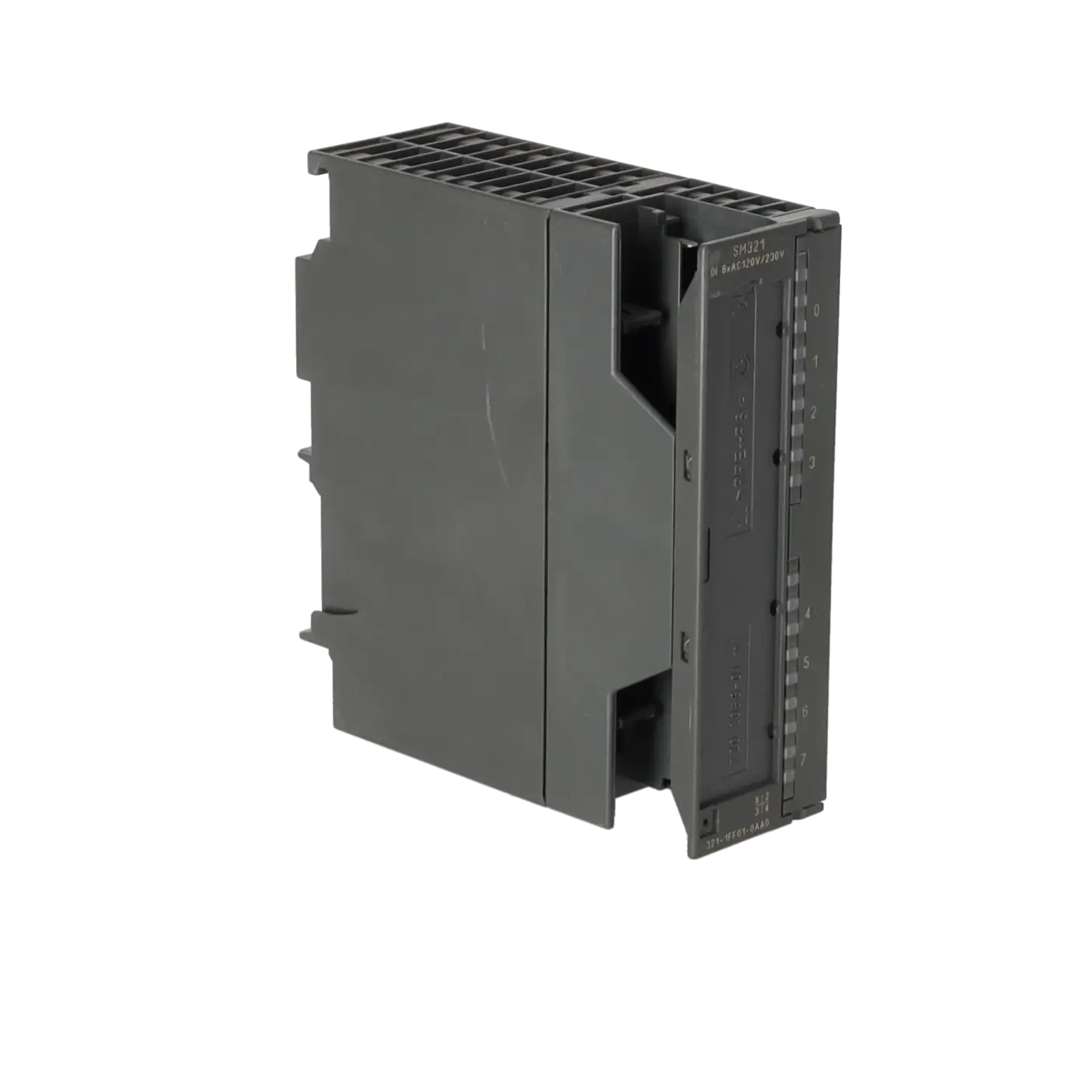

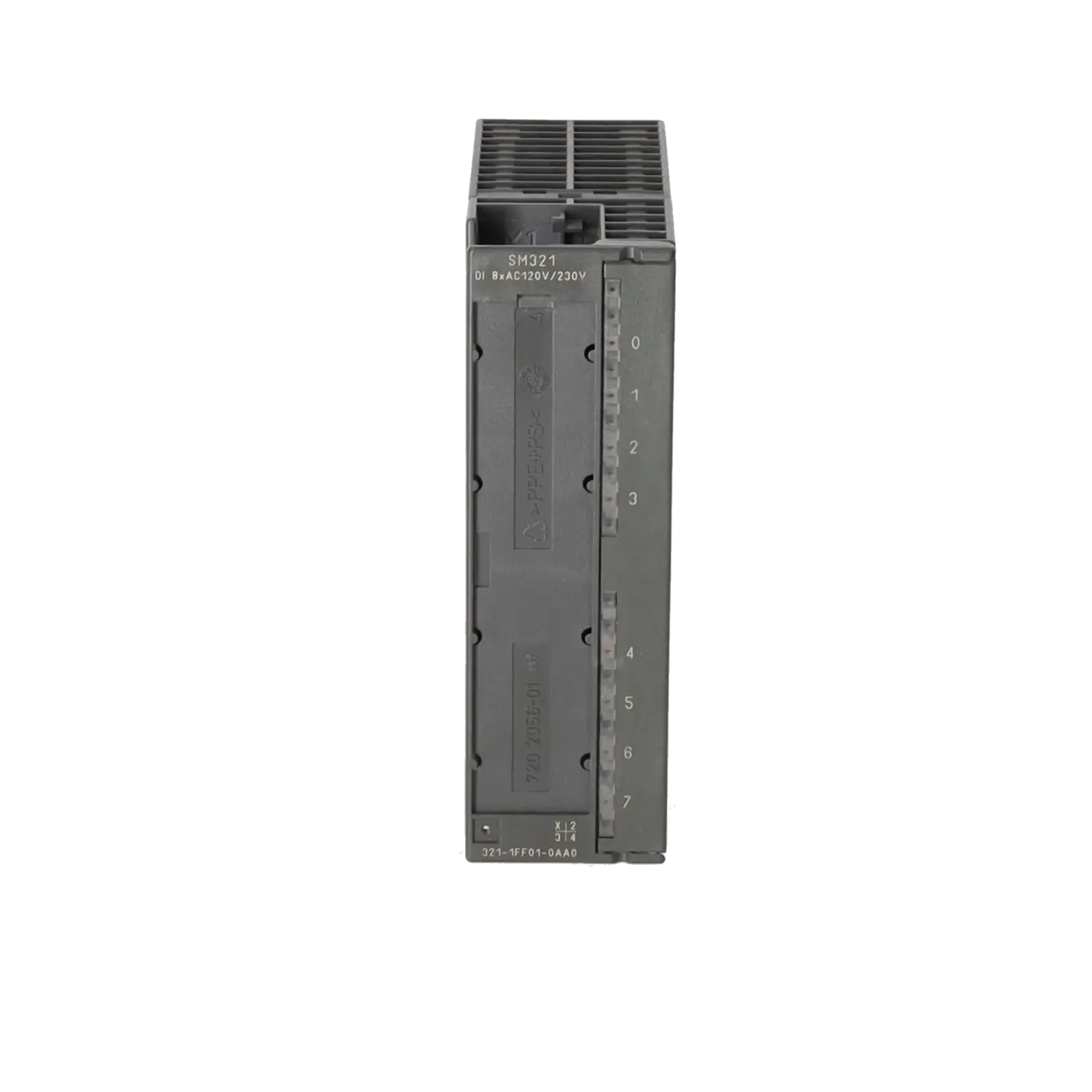

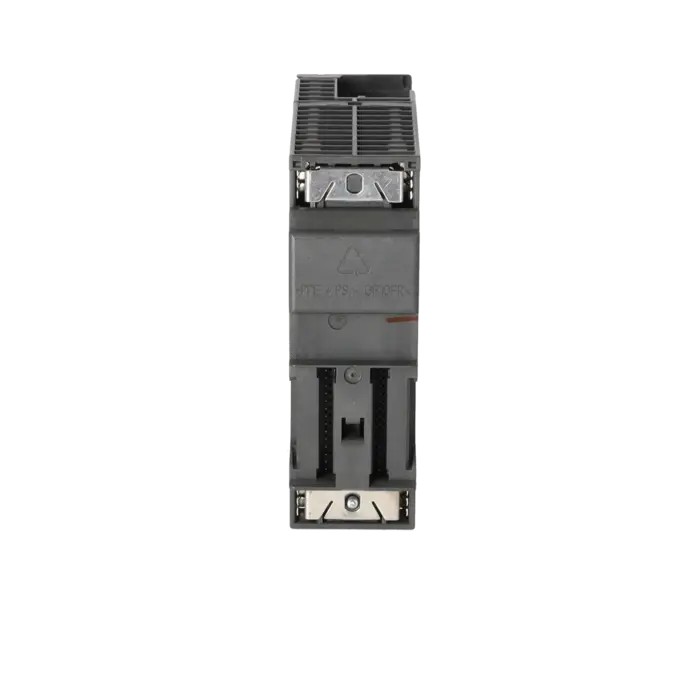

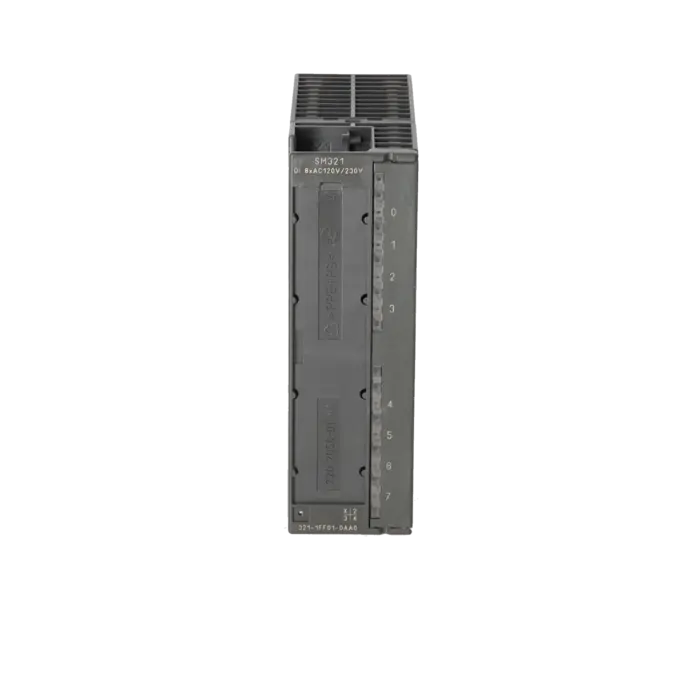

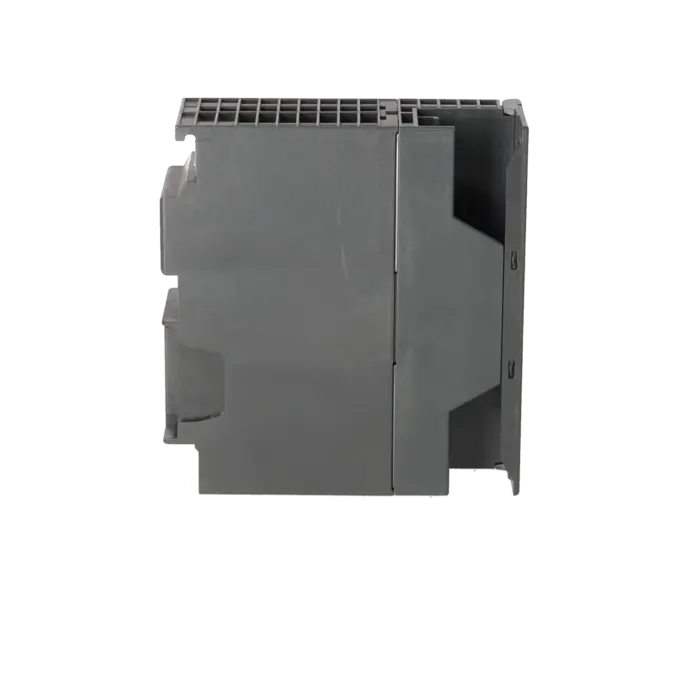

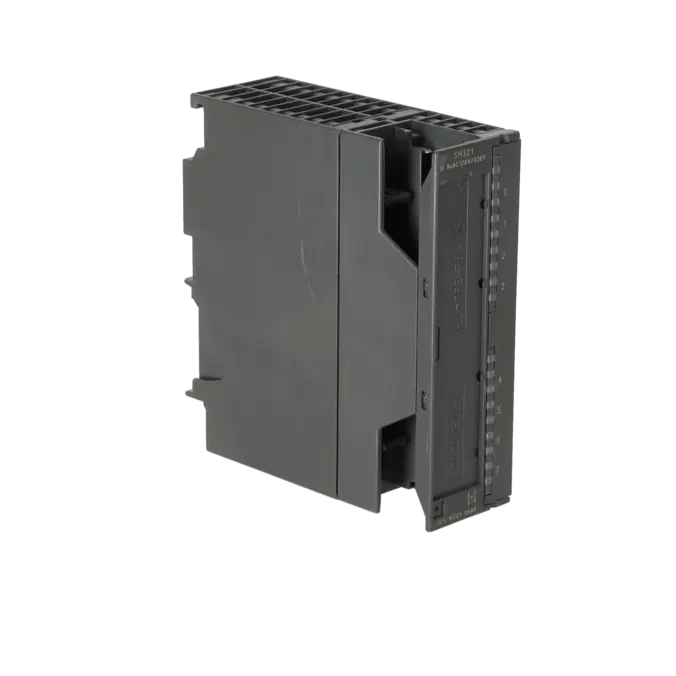

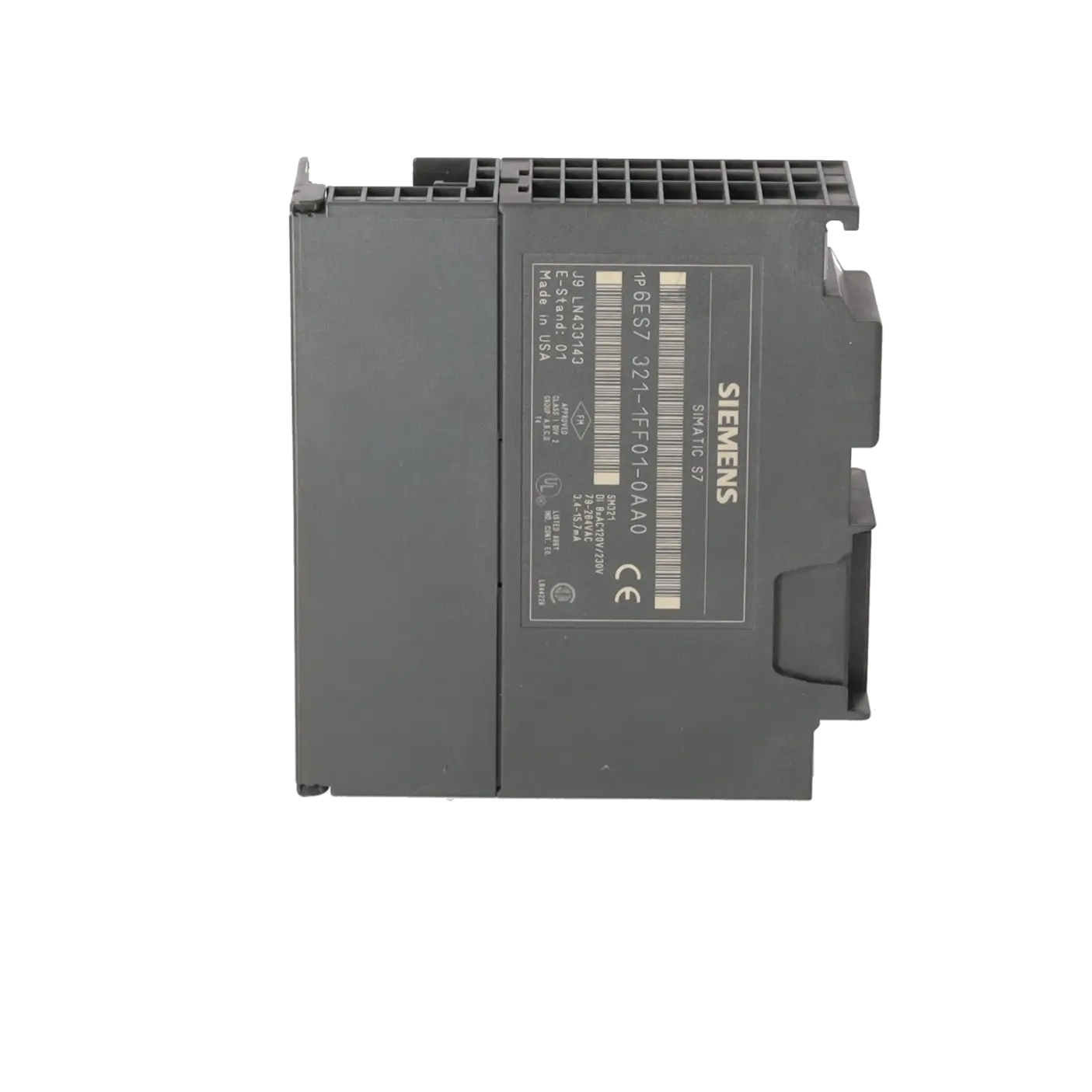

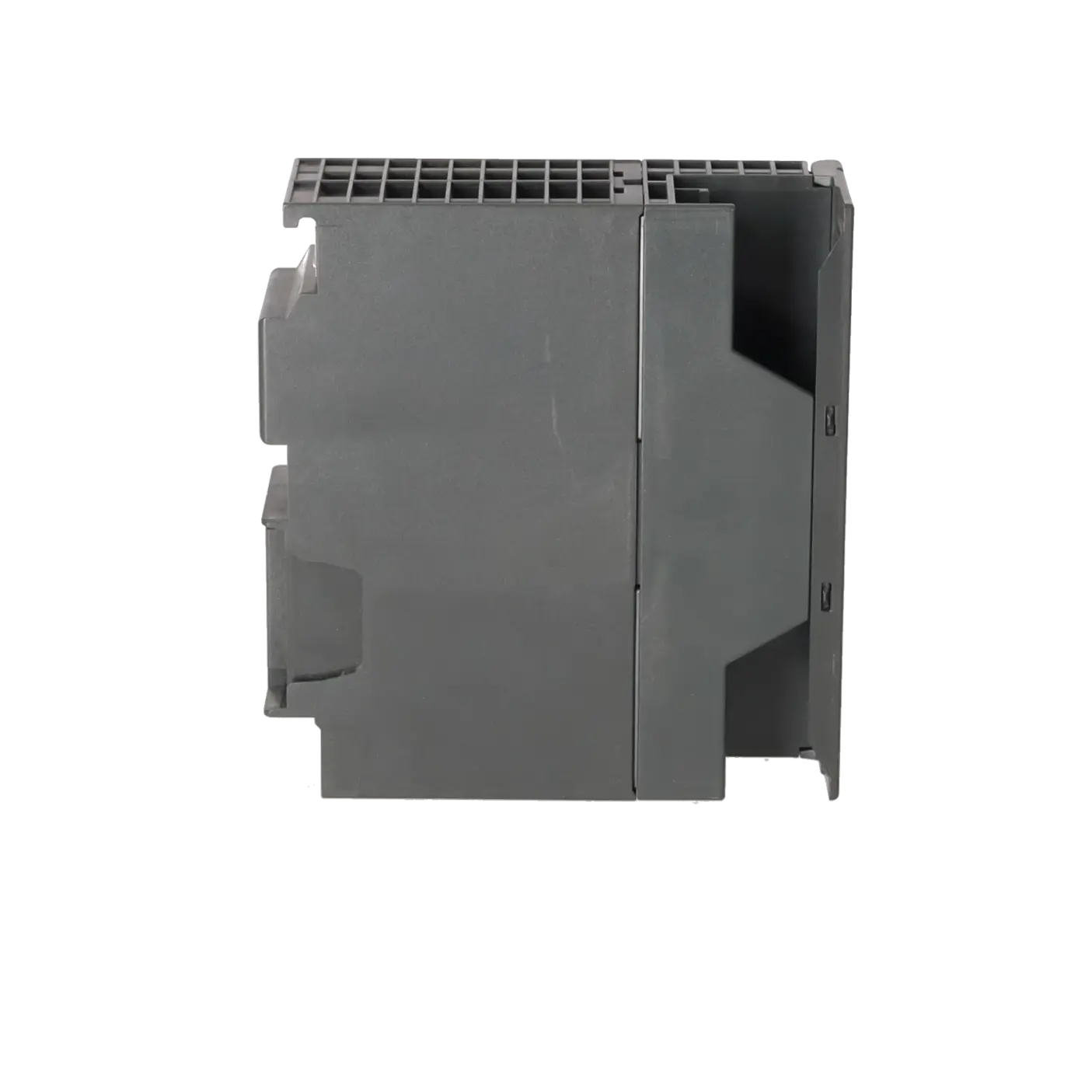

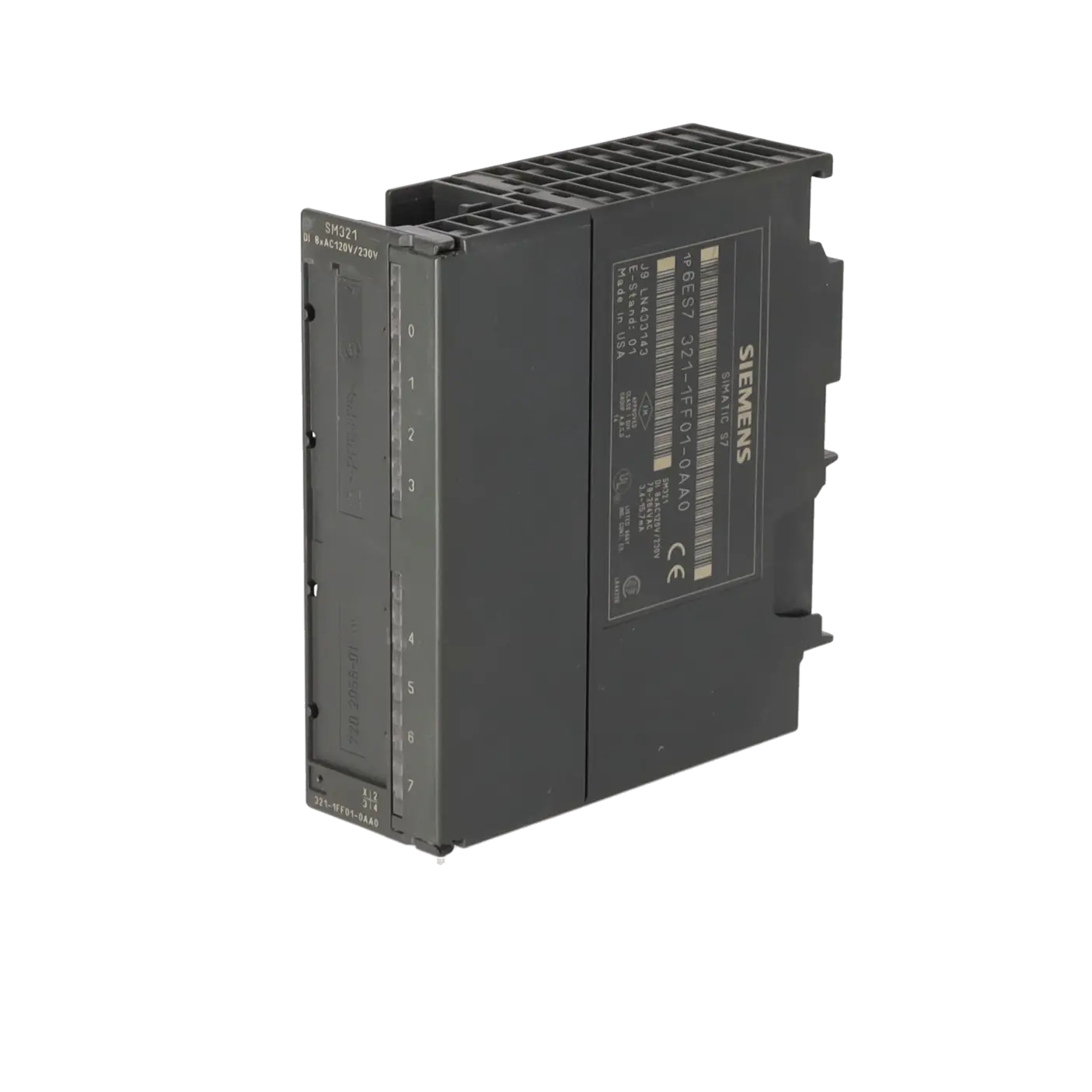

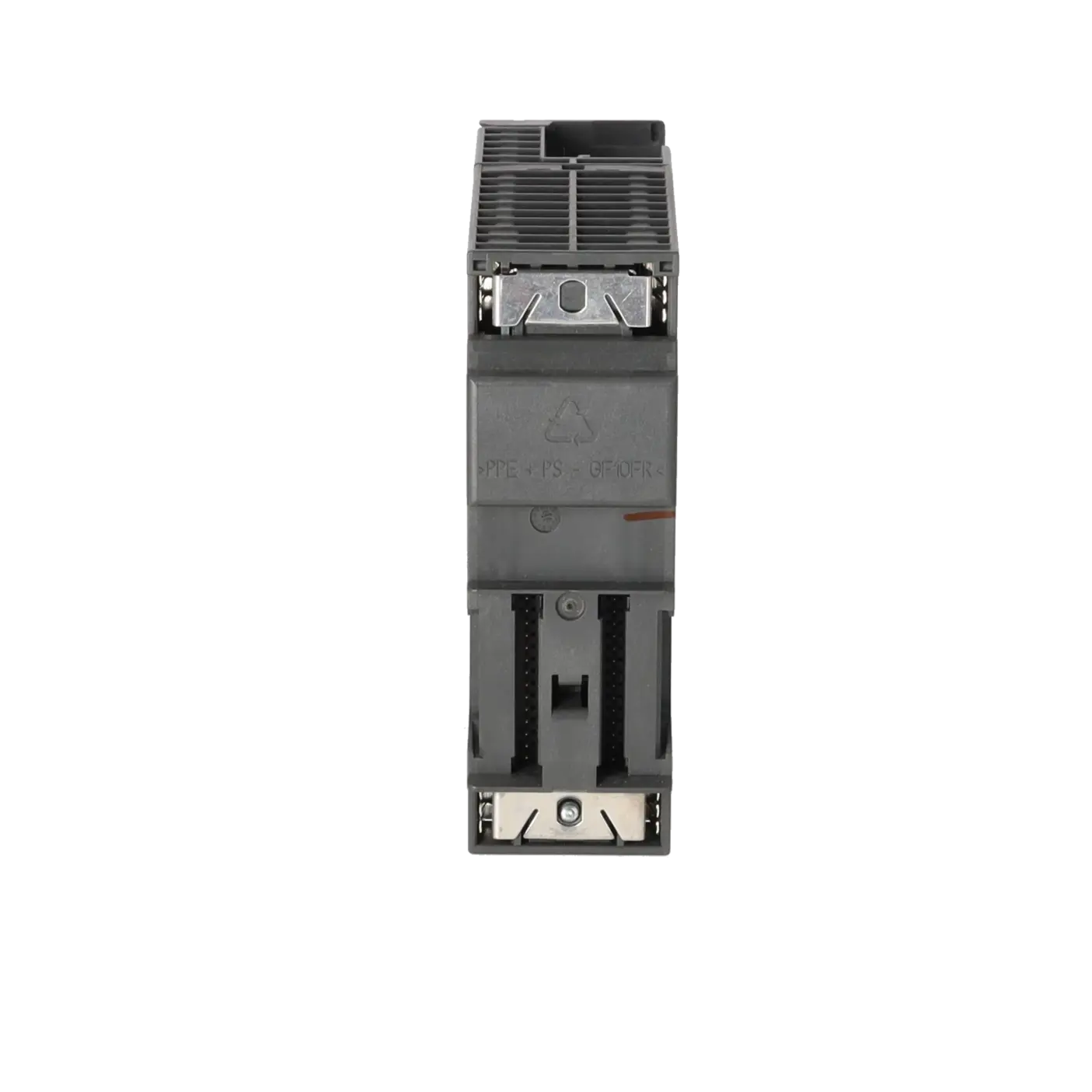

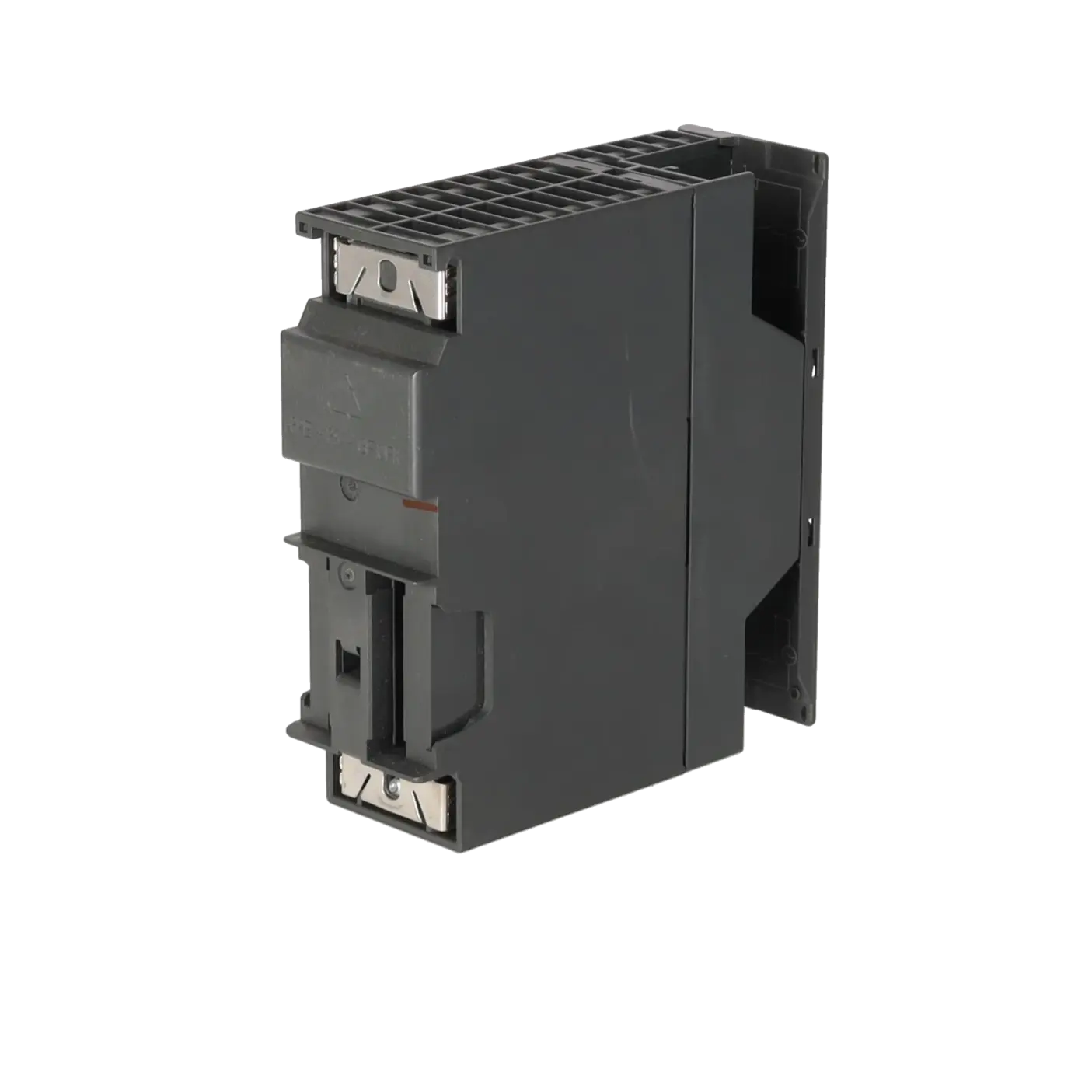

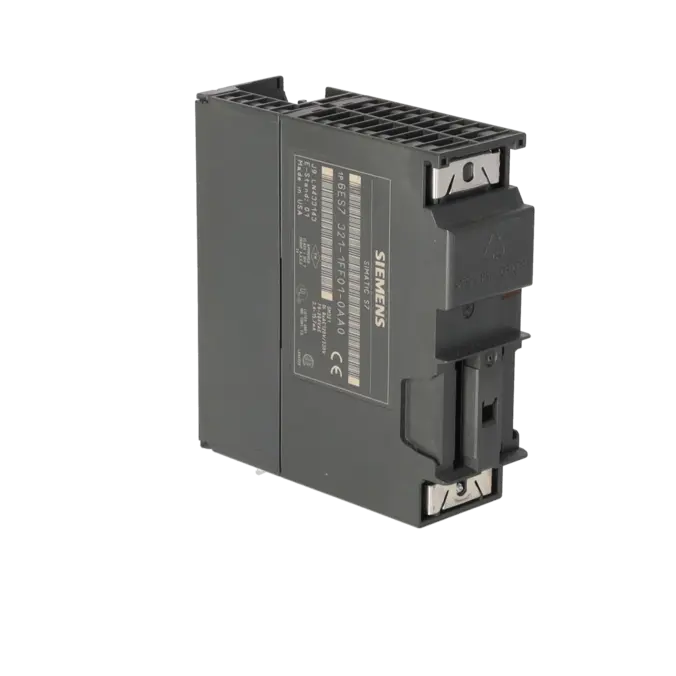

6ES7321-1FF01-0AA0 ist eine SIEMENS SIMATIC S7-300 Digitaleingabebaugruppe SM 321 mit 8 AC-Eingängen für 120/230 V und 20-poligem Frontstecker. Die Baugruppe dient dazu, netzspannungsgeführte Feldsignale wie Schalter, Meldekontakte oder AC-Näherungsschalter sicher in eine S7-300 oder in passende ET 200M-Strukturen einzulesen. Typische Einsatzfelder sind Bestandsanlagen in der Fertigung, Fördertechnik, Gebäudenahe Automatisierung im Maschinenumfeld sowie Retrofit-Projekte, in denen vorhandene 120/230-V-Signale ohne zusätzliche Signalwandler weiterverwendet werden sollen. Für Instandhalter ist die Artikelnummer besonders relevant, wenn identische Verdrahtung, bekannte Ersatzteilnummern und eine schnelle Wiederinbetriebnahme priorisiert werden.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Die Baugruppe verarbeitet 8 digitale AC-Eingänge mit einer Nennspannung von 120/230 V AC bei 47 bis 63 Hz. Ein Signal wird erst sicher als logisch 1 erkannt, wenn am Eingang 79 bis 264 V anliegen; für logisch 0 nennt Siemens 0 bis 40 V. Die Eingangsverzögerung von maximal 25 ms ist wichtig, weil sehr kurze Impulse dadurch nicht sicher erfasst werden. Die Baugruppe ist potenzialgetrennt in Gruppen zu 2 aufgebaut und verwendet Optokoppler zum Rückwandbus, was die Entkopplung gegenüber Störungen verbessert. Zulässig sind Leitungslängen bis 1000 m geschirmt bzw. 600 m ungeschirmt. Mechanisch ist das Modul 40 x 125 x 120 mm groß, etwa 240 g schwer und benötigt einen 20-poligen Frontstecker.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für Beschaffung und Lebenszyklusplanung ist wichtig, dass Siemens für 6ES7321-1FF01-0AA0 eine Delivery Release am 15.12.2005, eine Ankündigung der Abkündigung am 01.10.2023 und eine Product Cancellation am 01.10.2024 ausweist. Auf der Eichler-Seite wird dazu passend Produktstatus EOP: 2024-10-01 genannt; zugleich erscheint die Artikelnummer in aktuellen Siemens-Produktinformationen weiterhin als „* spare part *“. Für Betreiber bedeutet das: Die Baugruppe gehört klar in den Obsoleszenz- und Ersatzteilmanagement-Kontext. Wer nicht nur 1:1 ersetzen, sondern modernisieren will, findet in Siemens-Migrationsunterlagen als Nachfolgepfad in Richtung S7-1500 die Baugruppe 6ES7521-1FH00-0AA0. Das ist jedoch ein Migrationsnachfolger, kein blind austauschbarer Steckersatz im bestehenden S7-300-Rack.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Bei EICHLER ist die Baugruppe aktuell mit mehreren praxisnahen Optionen hinterlegt: Reparatur mit angegebener Durchlaufzeit von 2 bis 5 Tagen, Austausch in 1 bis 3 Tagen, gebraucht in 1 bis 3 Tagen sowie neu auf Anfrage. Für Instandhalter ist die Reparatur besonders interessant, wenn eine bestehende Baugruppe kurzfristig wieder in den Feldzustand gebracht werden soll, ohne Verdrahtung oder Artikelstandard in der Anlage zu ändern. Der Austausch ist stark, wenn Stillstandskosten dominieren und schnell ein funktionsgeprüftes Ersatzteil benötigt wird. Gerade bei abgekündigten S7-300-Komponenten helfen Reparatur, Austausch und geprüfte Gebrauchtware dabei, Versorgungssicherheit auch nach Obsoleszenz aufrechtzuerhalten. Die Reparatur umfasst immer eine technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie.

Ist 6ES7321-1FF01-0AA0 eine Eingangs- oder eine Ausgangsbaugruppe?

6ES7321-1FF01-0AA0 ist eine Digitaleingabebaugruppe, also ein Modul zum Einlesen externer Signale in die SPS. Die Bezeichnung SM 321 steht bei Siemens für digitale Eingänge. Konkret verarbeitet das Modul 8 Eingänge mit 120/230 V AC. Diese Unterscheidung ist in der Praxis wichtig, weil die ähnlich aussehenden S7-300-Baugruppen für Ein- und Ausgänge oft verwechselt werden. Für Bestellung, Reparatur und Austausch sollte deshalb immer geprüft werden, ob wirklich eine DI-Baugruppe mit exakt dieser Artikelnummer benötigt wird.

Welchen Frontstecker brauche ich für die 6ES7321-1FF01-0AA0?

Siemens nennt für diese Baugruppe einen erforderlichen 20-poligen Frontstecker. Für die S7-300-Familie werden dafür offizielle 20-polige Frontstecker in Schraub- oder Federzugtechnik geführt. Für Einkauf und Instandhaltung ist das relevant, weil viele Störungen nicht vom Modul selbst, sondern von gelösten Klemmen, beschädigten Adern oder einem ungeeigneten Frontsteckerbild verursacht werden. Bei Tauschprojekten sollte deshalb nicht nur das Modul, sondern immer auch der Zustand des Frontsteckers und der angeschlossenen Verdrahtung bewertet werden.

Ist die Baugruppe noch regulär verfügbar oder nur noch als Ersatzteil?

Die aktuelle Siemens-Produktinformation führt die Artikelnummer als „* spare part *“. Gleichzeitig nennt Siemens eine Product Cancellation zum 01.10.2024, und auf der Eichler-Seite ist passend dazu EOP: 2024-10-01 angegeben. Für die Beschaffung heißt das: Die Baugruppe gehört heute nicht mehr in ein klassisches Neuprojekt mit langfristiger Serienverfügbarkeit, sondern in den Bereich Ersatzteilversorgung, Reparatur, Austausch und Bestandsanlagenbetreuung. Wer Versorgungssicherheit braucht, sollte Verfügbarkeit, geprüfte Gebrauchtware und Reparaturoptionen frühzeitig mitdenken.

Kann ich 6ES7321-1FF01-0AA0 auch in einer ET-200M-Station einsetzen?

Ja, Siemens führt die Baugruppe sowohl für das SIMATIC S7-300-System als auch für ET 200M I/O. Für den dezentralen Einsatz nennt Siemens kompatible IM-153-Module, unter anderem IM 153-2 ab 6ES7153-2BA02-0XB0. In der Praxis sollte vor dem Austausch trotzdem die genaue Stationskonfiguration geprüft werden, weil Baugruppenfreigaben, GSD-Versionen und Rack-Umgebung stimmen müssen. Das ist besonders wichtig, wenn ältere ET-200M-Stationen in laufenden Anlagen betreut werden.

Welchen Siemens-Nachfolgepfad gibt es für Modernisierung statt 1:1-Ersatz?

Für reine Migrationen verweist Siemens im Leitfaden von S7-300/S7-400 auf S7-1500 bei dieser Funktion auf die 6ES7521-1FH00-0AA0. Zusätzlich zeigt Siemens in einem neueren Vergleich für ET-200M-Umgebungen die ET 200SP HA DI 8x230VAC HA, 6DL1131-6GF00-0PK0, weist dort aber ausdrücklich darauf hin, dass die Tabelle nicht als 1:1-Kompatibilitätszusage zu verstehen ist. Für Entscheider heißt das: Ein Modernisierungspfad ist vorhanden, aber vor Bestellung müssen Signalart, Diagnosebedarf, Verdrahtung und Stationsarchitektur sauber verglichen werden.
