SIEMENS 6ES7321-1EL00-0AA0

Was ist 6ES7321-1EL00-0AA0 und wo wird es eingesetzt

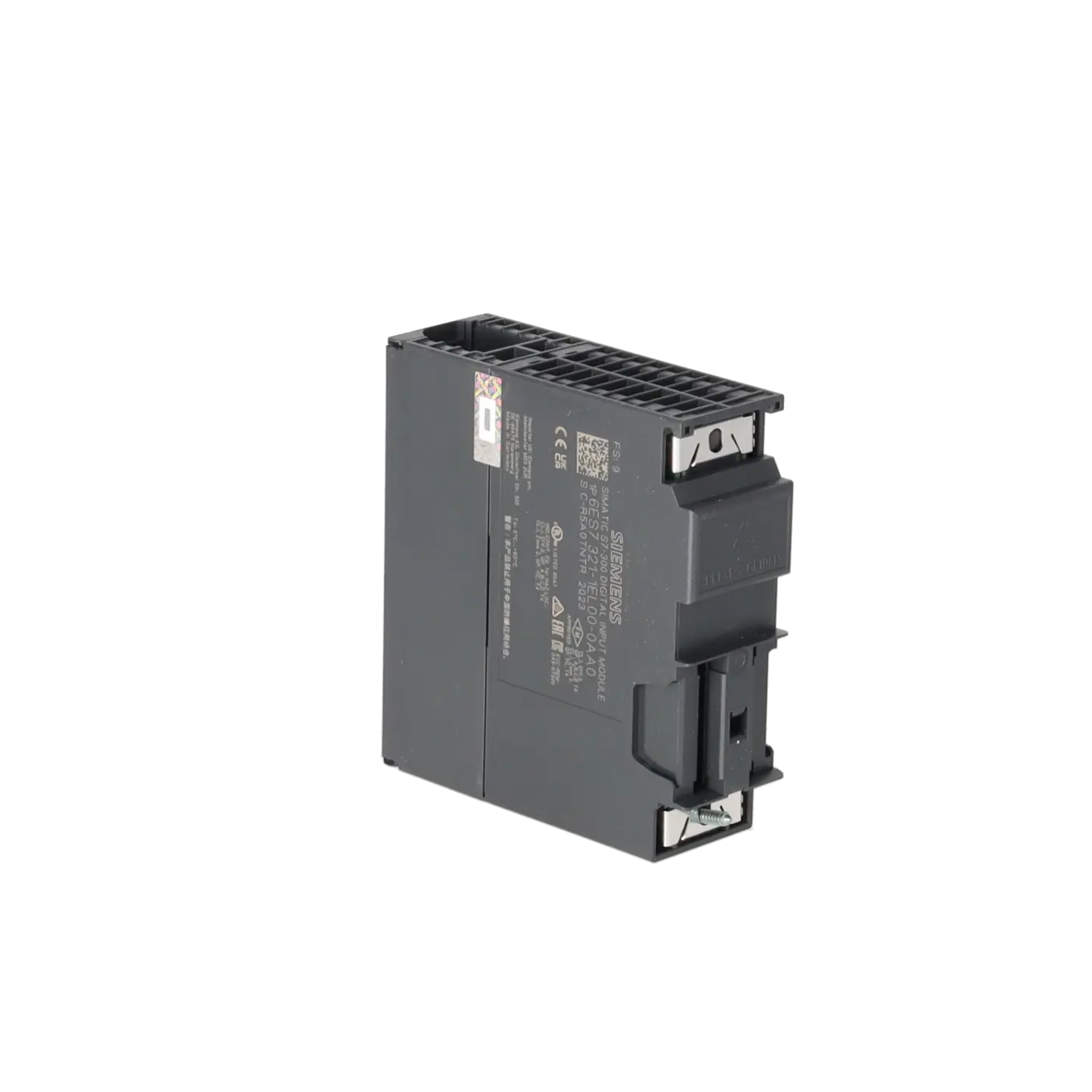

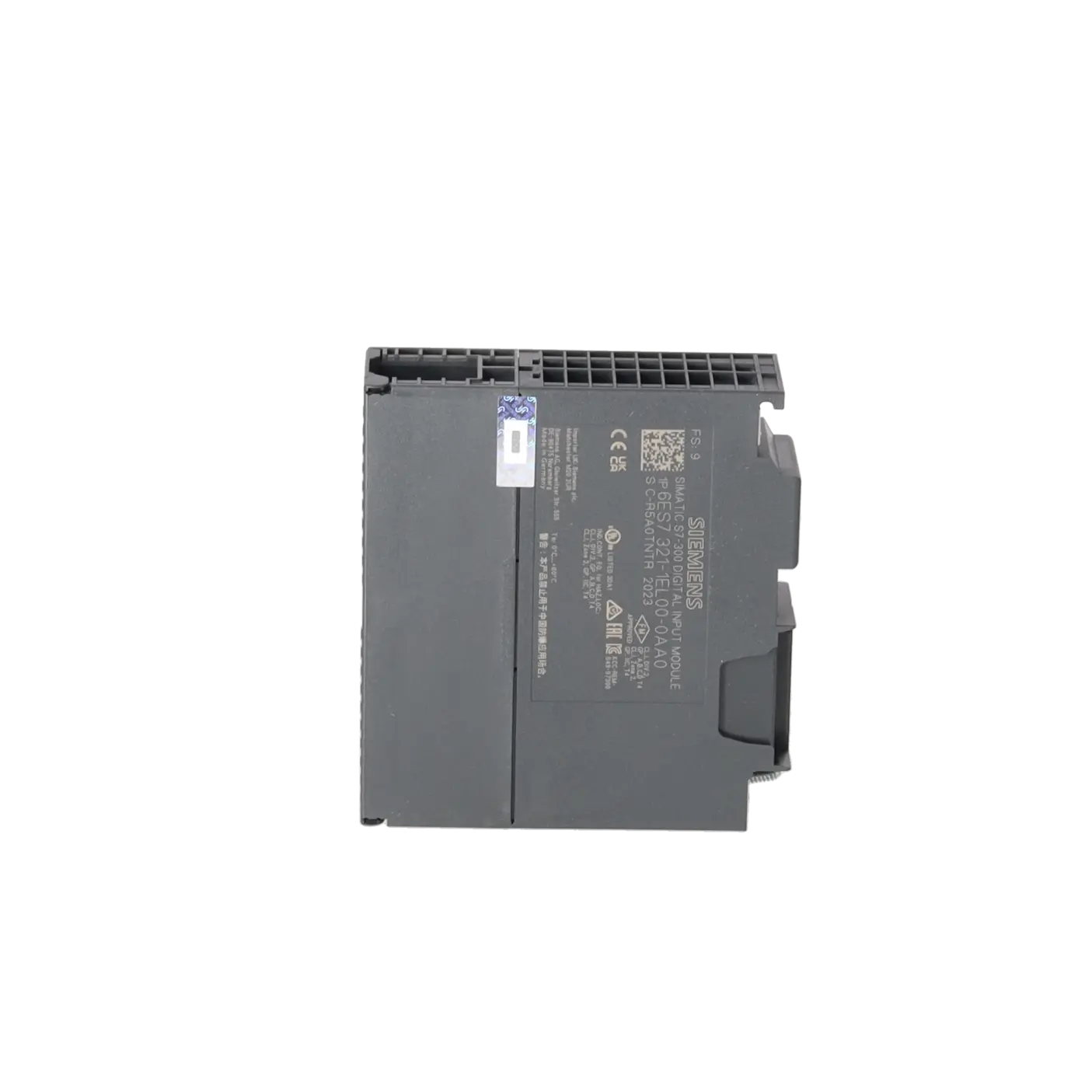

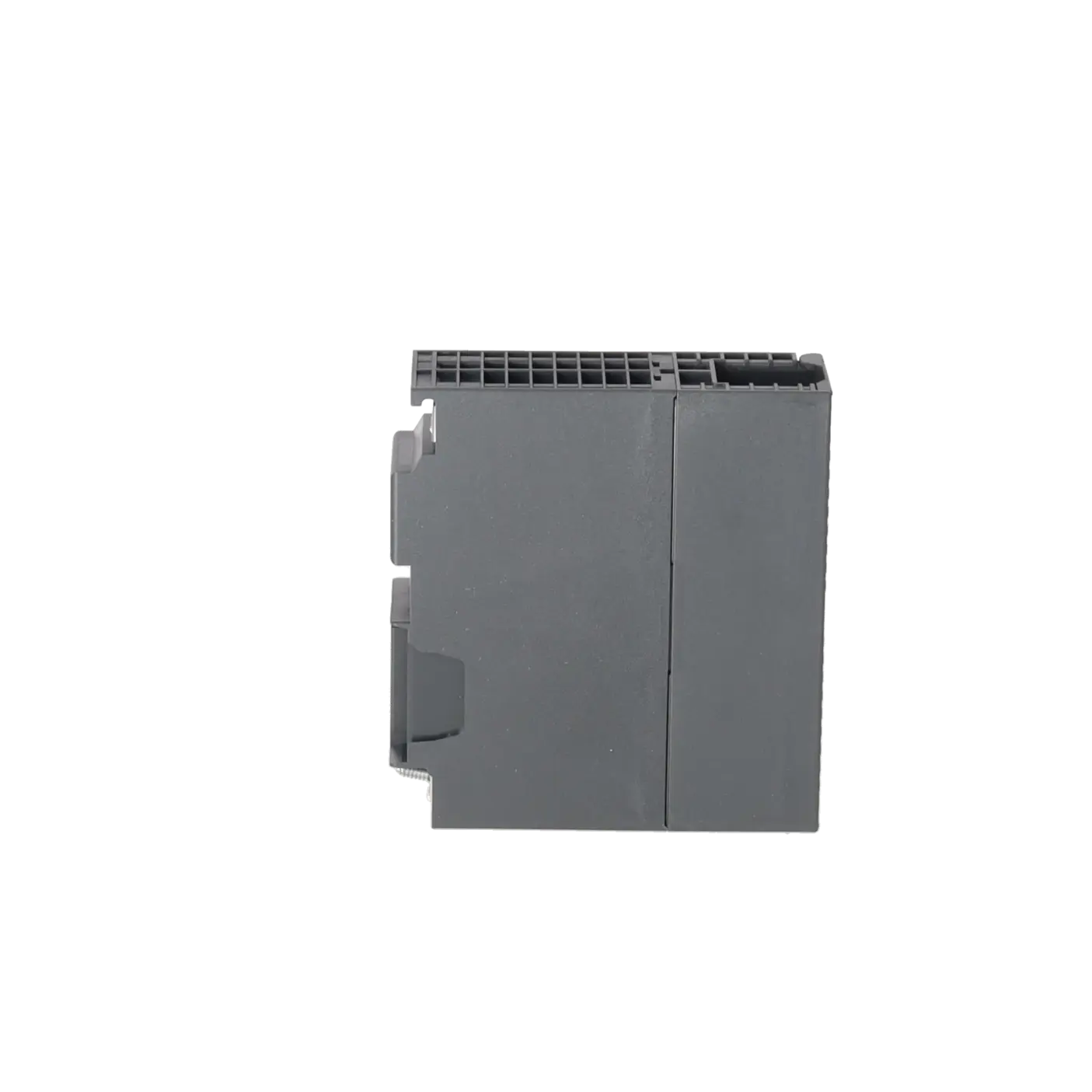

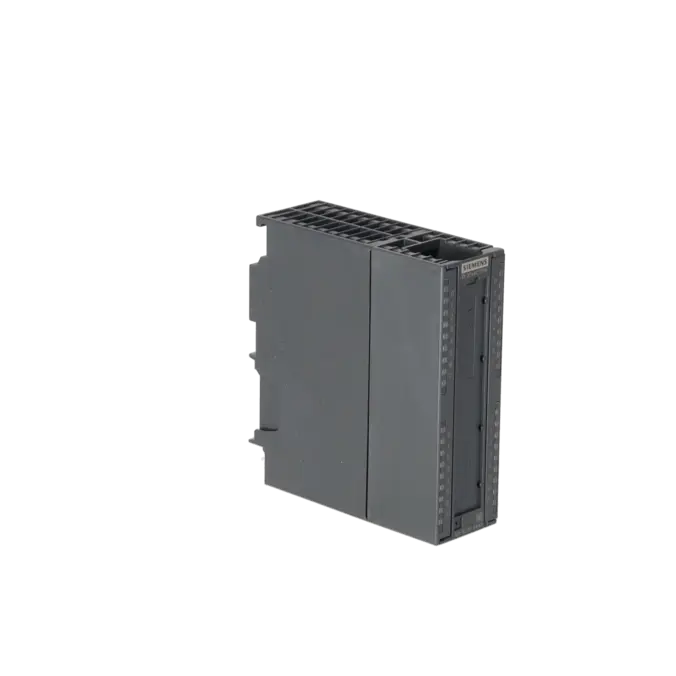

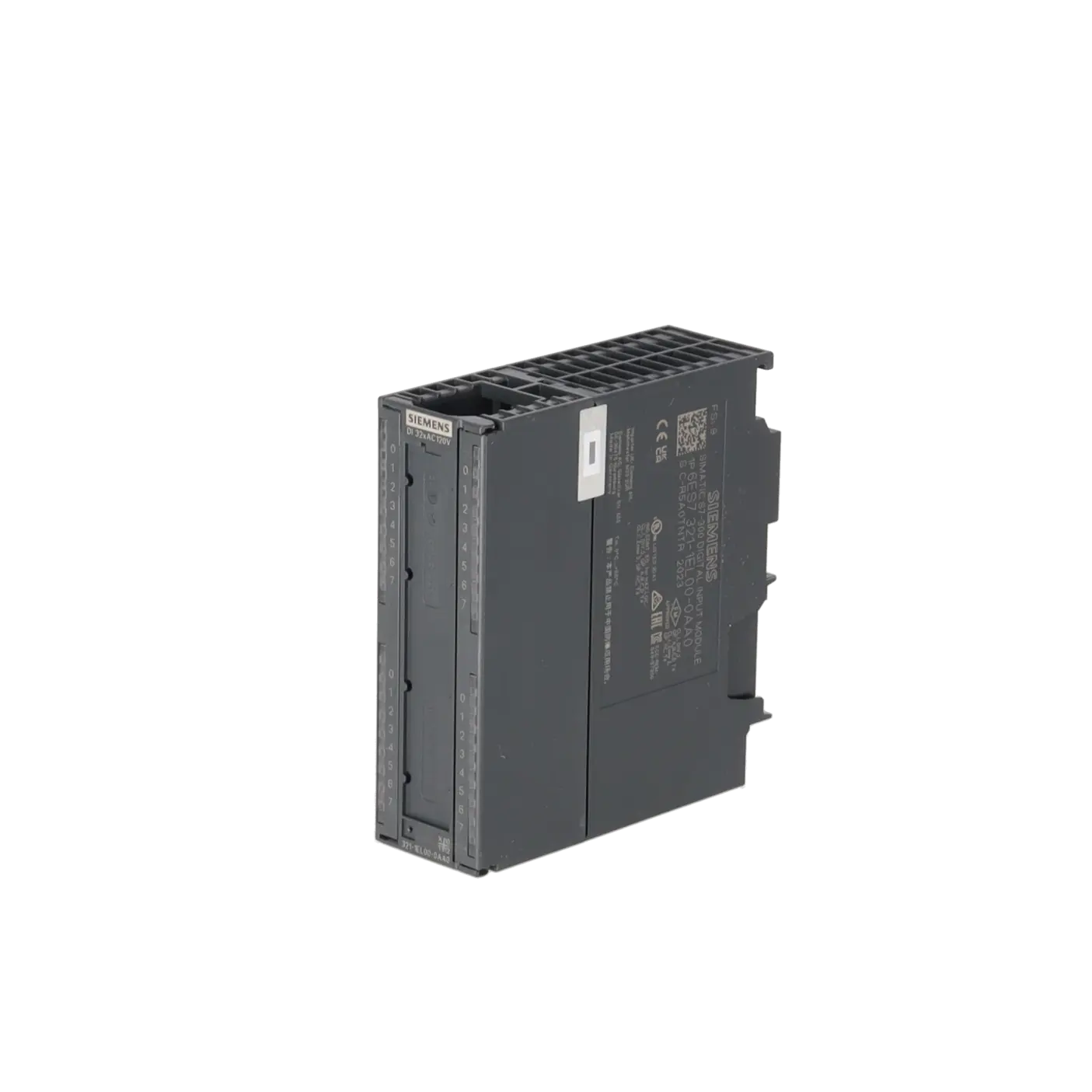

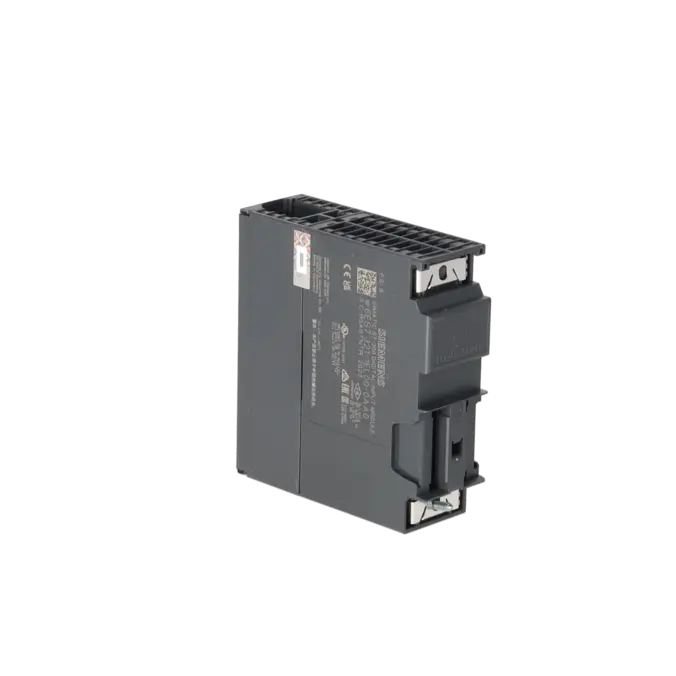

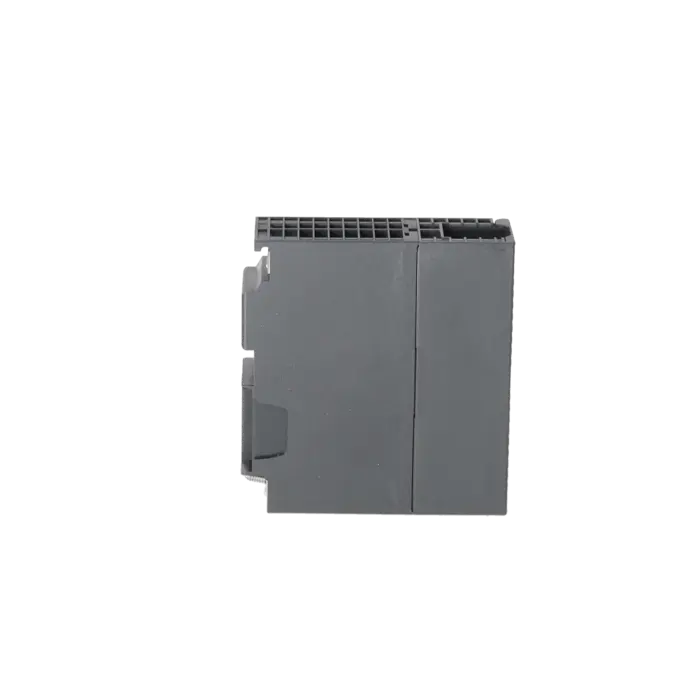

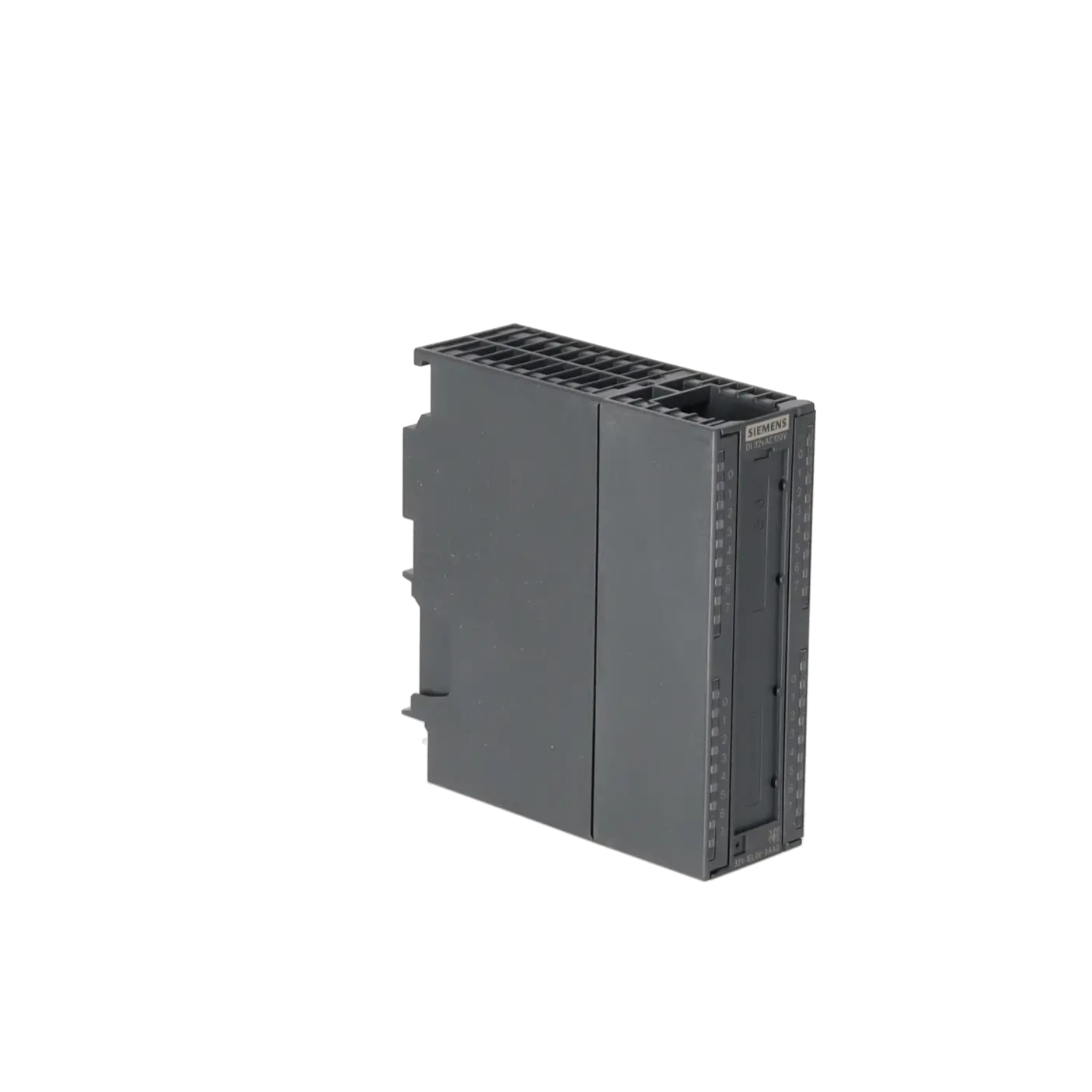

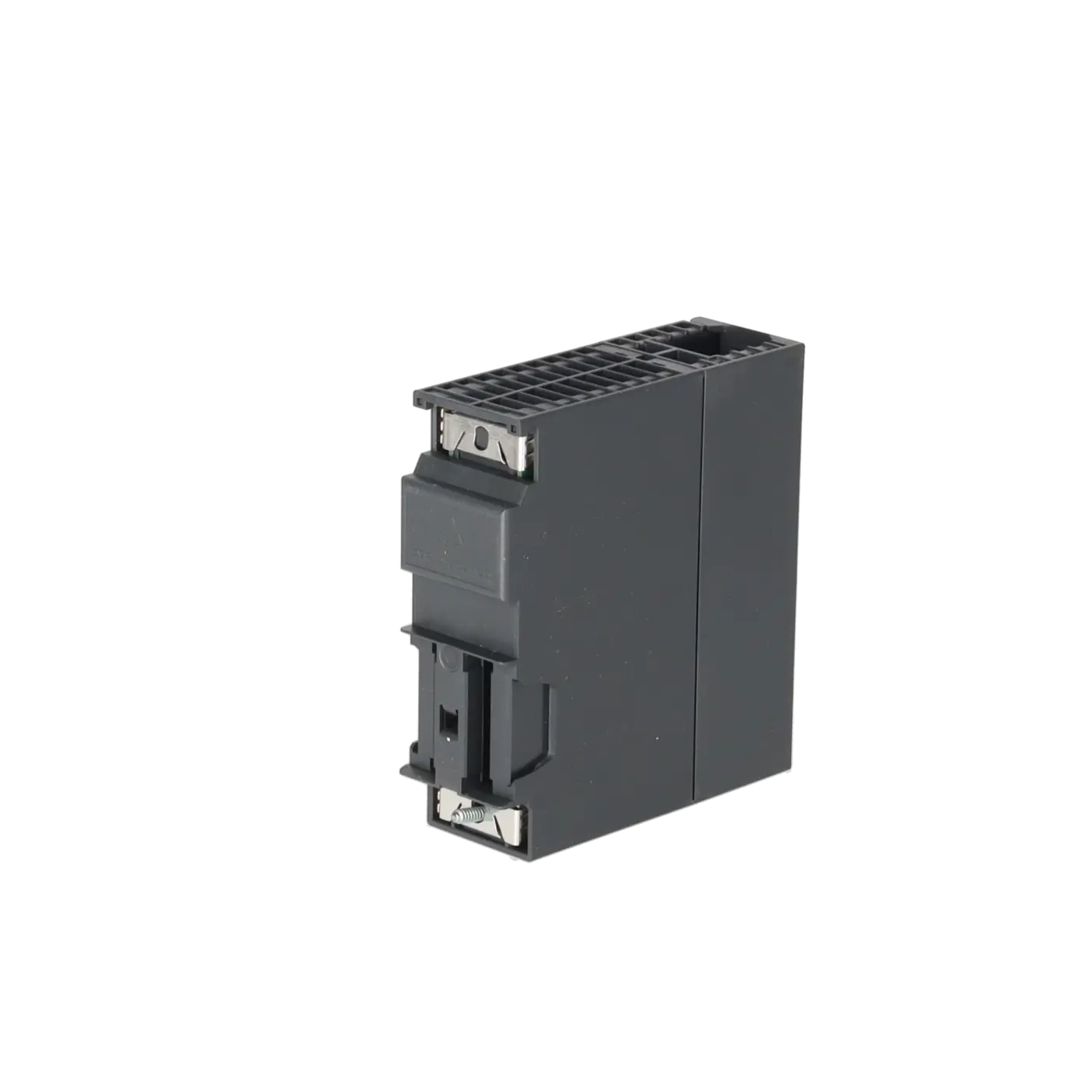

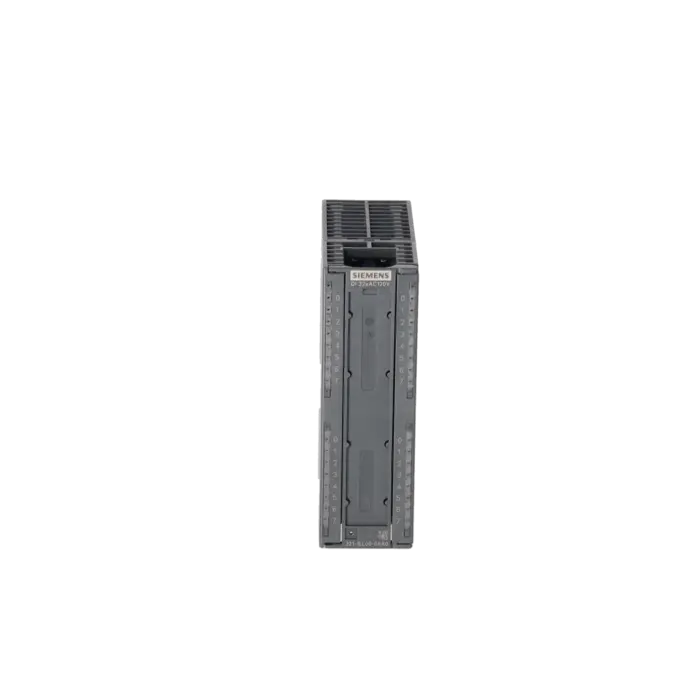

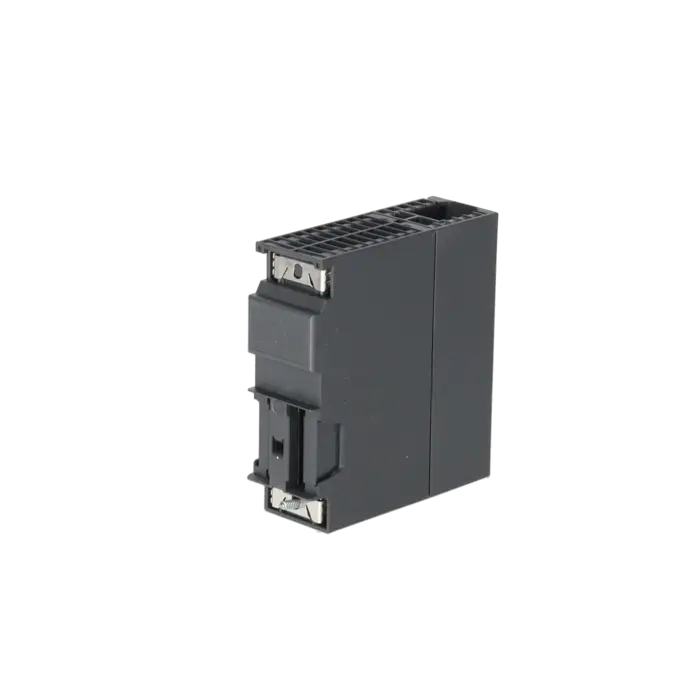

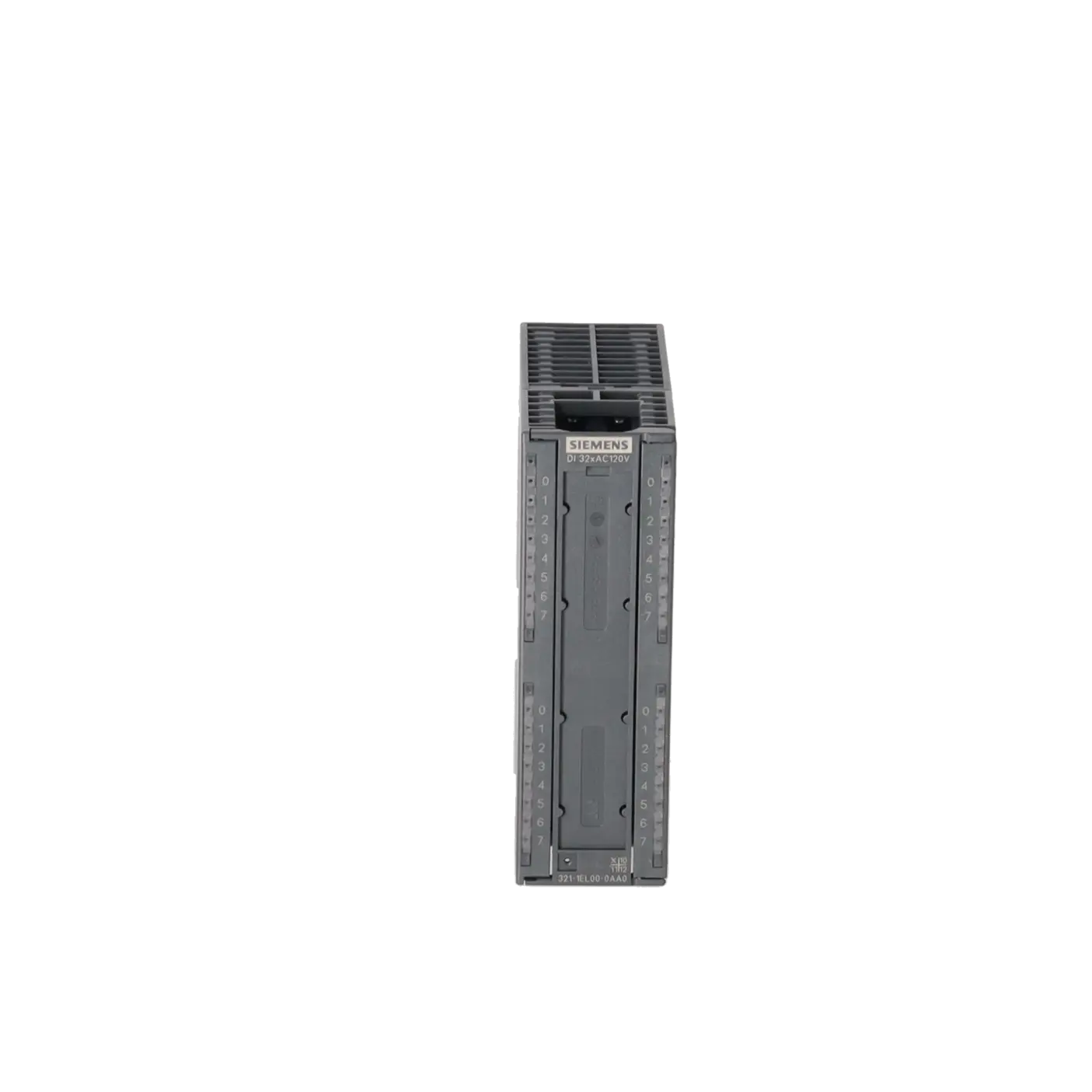

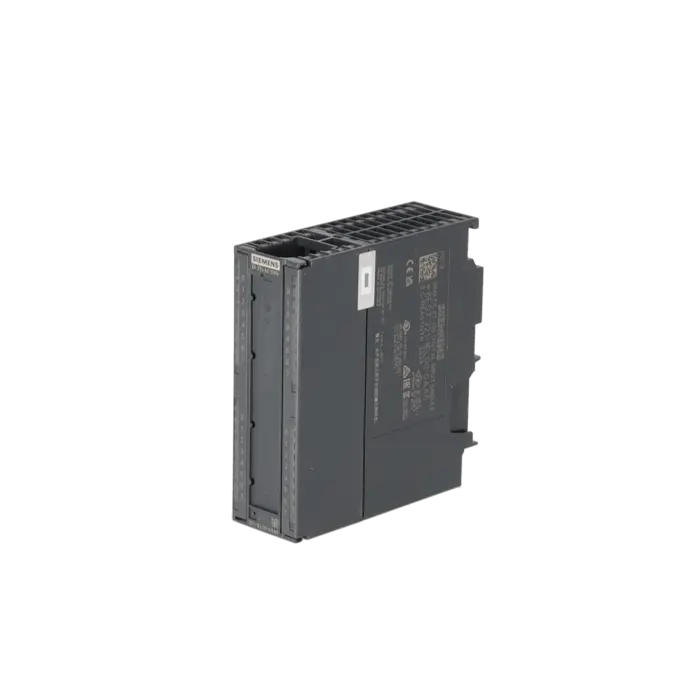

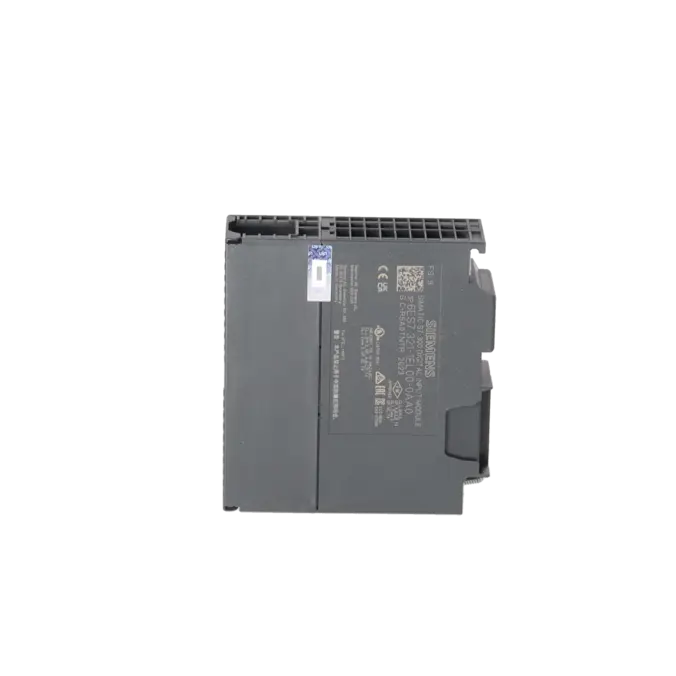

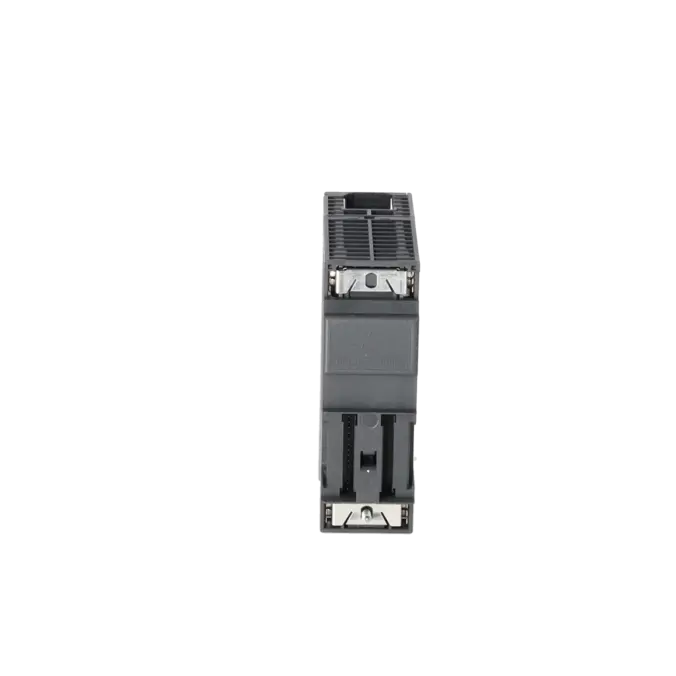

6ES7321-1EL00-0AA0 ist eine Digitaleingabebaugruppe SM 321 aus der Siemens SIMATIC S7-300-Familie. Die Baugruppe stellt 32 digitale Eingänge für 120 V AC bereit, ist zum Rückwandbus hin potentialgetrennt und wird über einen 40-poligen Frontstecker angeschlossen. Typische Einsatzfelder sind Bestandsanlagen, Retrofits und Erweiterungen in klassischen Automatisierungsumgebungen, in denen 120-V-AC-Schaltsignale, Meldekontakte oder passende 2-/3-Draht-AC-Näherungsschalter in die SPS eingelesen werden müssen. Gerade in älteren Maschinen und in der Prozess- oder Infrastrukturtechnik ist diese Baugruppe relevant, wenn bestehende Verdrahtung und Programmstruktur erhalten bleiben sollen.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Die wichtigsten Kennwerte von 6ES7321-1EL00-0AA0 sind für die Auswahl im Ersatzteilfall besonders entscheidend: Das Modul arbeitet mit 120 V AC bei 47 bis 63 Hz, erkennt ein Signal „1“ erst im Bereich von 74 bis 132 V und ein Signal „0“ im Bereich von 0 bis 20 V. Die Baugruppe besitzt 32 Eingänge, unterstützt IEC 61131, Typ 2, verarbeitet 2-Draht-Sensoren mit zulässigem Ruhestrom bis 4 mA und hat eine feste Eingangsverzögerung von maximal 15 ms bei 0→1 sowie 25 ms bei 1→0. Praktisch heißt das: Das Modul passt zu klassischen 120-V-AC-Feldsignalen, nicht zu 24-V-DC-Anwendungen, und ist eher für robuste Statussignale als für sehr schnelle Pulse gedacht.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Siemens führt 6ES7321-1EL00-0AA0 offiziell als Spare Part und weist für das Produkt den Lifecycle-Status PM410: Product cancellation aus; als Wirksamkeitsdatum der Abkündigung wird 01.10.2025 genannt. Parallel dazu hat Siemens für das Gesamtsystem SIMATIC S7-300 / ET 200M bereits zum 01.10.2023 den Meilenstein PM400 für den Produktauslauf gesetzt. Die EICHLER-Artikeldetailseite nennt entsprechend Produktstatus EOP: 2025-10-01. Einen vom Hersteller öffentlich klar benannten direkten 1:1-Nachfolger für genau diese Baugruppe konnte ich nicht verifizieren. Siemens stellt jedoch offizielle Migrations- und Vergleichsunterlagen bereit, etwa in Richtung ET 200SP HA; diese Unterlagen betonen ausdrücklich, dass daraus keine automatische 1:1-Kompatibilität abgeleitet werden darf.

Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind

Für Betreiber älterer S7-300- oder ET-200M-Anlagen sind die EICHLER Leistungen besonders dann relevant, wenn Stillstände vermieden, bestehende Programme beibehalten und obsolet gewordene Hardware weiter nutzbar gehalten werden sollen. Für 6ES7321-1EL00-0AA0 werden bei EICHLER Reparatur, Austausch, Gebraucht und Neu angeboten. Die Reparatur ist vor allem sinnvoll, wenn die vorhandene Baugruppe mechanisch und funktional wiederhergestellt werden kann, ohne die Anlage konstruktiv anzupassen. Laut EICHLER umfasst sie technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Austausch und kurzfristig verfügbare Neu- oder Gebrauchtware sind besonders hilfreich, wenn eine Anlage schnell wieder anlaufen muss und die Siemens-Serienabkündigung die normale Ersatzteilbeschaffung erschwert.

Ist 6ES7321-1EL00-0AA0 noch regulär bei Siemens im aktiven Portfolio?

Nein, Siemens kennzeichnet die Baugruppe als Ersatzteil und weist den Lifecycle-Status Product cancellation mit Wirksamkeit ab 01.10.2025 aus. Für Betreiber bedeutet das: Die Baugruppe ist für Bestandsanlagen weiter relevant, gehört aber nicht mehr zu einer zukunftssicheren aktiven Standardplattform. Genau deshalb gewinnen geprüfte Ersatzteilversorgung, Austauschkonzepte und Reparaturservices im Betrieb alter S7-300-Installationen an Bedeutung.

Gibt es für 6ES7321-1EL00-0AA0 einen direkten Nachfolger?

Einen von Siemens öffentlich klar benannten direkten 1:1-Nachfolger für genau diese Bestellnummer konnte ich nicht verifizieren. Siemens stellt jedoch aktuelle Vergleichs- und Migrationsunterlagen bereit, in denen unter anderem ET 200SP HA als Migrationsrichtung auftaucht. Wichtig ist dabei: Siemens weist ausdrücklich darauf hin, dass diese Vergleichsdokumente nicht als 1:1-Kompatibilitätszusage verstanden werden dürfen. Für jede Migration müssen daher Signalart, Verdrahtung, Kanalzahl, Diagnosebedarf und Anlagenfreigabe separat geprüft werden.

Woran erkenne ich schnell, ob die Baugruppe zu meiner Anwendung passt?

Die Schlüsselfrage ist nicht die Kanalzahl, sondern das Signalniveau. 6ES7321-1EL00-0AA0 ist für 120 V AC ausgelegt und erkennt ein „1“-Signal erst ab 74 V. Zusätzlich sind 32 Eingänge, ein 40-poliger Frontstecker, 2-/3-Draht-AC-Sensorfähigkeit und eine feste Eingangsverzögerung relevant. Wenn Ihre Maschine mit 24 V DC arbeitet, ist diese Baugruppe in der Regel nicht die richtige Wahl. Passt die Anwendung dagegen zu 120-V-AC-Meldesignalen, kann das Modul eine sehr gute Lösung für den Erhalt bestehender Anlagenarchitekturen sein.

Kann 6ES7321-1EL00-0AA0 in ET-200M-Umgebungen relevant sein?

Ja, die Baugruppe gehört in den Dokumentations- und Lifecycle-Kontext von SIMATIC S7-300 / ET 200M. Siemens verweist im Produktauslaufhinweis ausdrücklich auf beide Systemwelten und führt die Baugruppe in S7-300-/ET-200M-bezogenen Unterlagen. Für die praktische Einsetzbarkeit in einer konkreten dezentralen Station müssen aber immer der tatsächliche Stationsaufbau, die Interfacebaugruppe, die Rückwandbus-Situation und die projektspezifische Freigabe geprüft werden. Gerade bei Bestandsanlagen lohnt sich deshalb vor Bestellung oder Tausch eine genaue Kompatibilitätsprüfung anhand der vorhandenen Hardwarekonfiguration.

Welche Punkte sollte ich vor Bestellung, Austausch oder Reparatur unbedingt prüfen?

Vor einer Beschaffung sollten Sie vor allem Artikelnummer, Signalart, Spannungsniveau, Frontstecker, Sensorart und Umgebungstemperatur prüfen. Relevant sind hier insbesondere 120 V AC / 47…63 Hz, die Schaltschwellen 0…20 V = 0 und 74…132 V = 1, der 40-polige Frontstecker, die 2-Draht-Sensorgrenze von 4 mA Ruhestrom sowie die Information, dass bei 60 °C horizontal nur noch 24 Eingänge gleichzeitig angesteuert werden dürfen. Diese Punkte vermeiden Fehlbestellungen und beschleunigen die Wiederinbetriebnahme deutlich.

Wann ist eine Reparatur wirtschaftlicher als eine Neubeschaffung?

Eine Reparatur ist oft dann wirtschaftlich, wenn die Anlage konstruktiv unverändert bleiben soll, ein SPS-Programm nicht angepasst werden soll und Stillstandskosten höher sind als die Instandsetzungskosten. Bei obsoleter oder abgekündigter Hardware ist das besonders relevant. EICHLER bietet für die Baugruppe Reparatur, Austausch, Gebraucht und Neu an; die Reparatur umfasst laut Produktseite Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Das ist vor allem für Betreiber sinnvoll, die Versorgungssicherheit in einer bestehenden S7-300-Landschaft erhalten möchten, ohne sofort auf eine neue Plattform umzurüsten.

Eignet sich 6ES7321-1EL00-0AA0 für schnelle Sensoren oder Zählimpulse?

Nur eingeschränkt. Das Modul hat keine parametrierbare Eingangsverzögerung, keine Hardwareinterrupts und ist mit seinen festen Verzögerungszeiten eher auf klassische Meldesignale als auf schnelle Impulsfolgen ausgelegt. Für langsame Zustandswechsel ist das passend. Für kurze Pulse, Zählanwendungen oder sehr schnelle Taktungen sollte dagegen sorgfältig geprüft werden, ob ein spezialisierteres Eingangs- oder Zählkonzept technisch sicherer ist.
